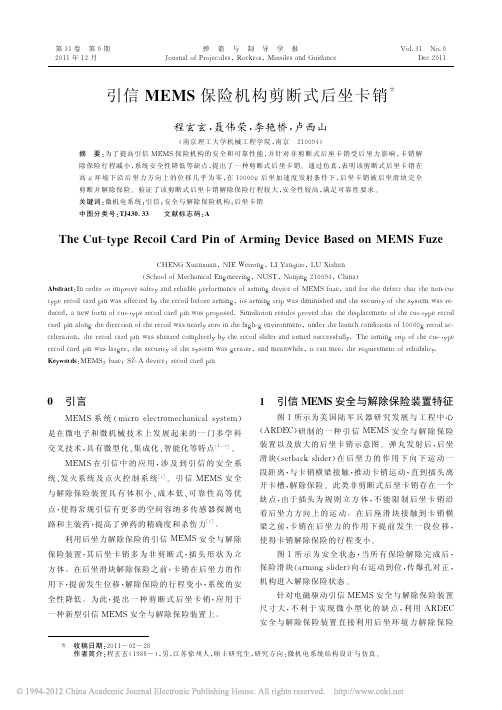

第３１卷 第６期２０１１年１２月弹 箭 与 制 导 学 报Ｊｏｕｒｎａｌ ｏｆ Ｐｒｏｊｅｃｔｉｌｅｓ，Ｒｏｃｋｅｔｓ，Ｍｉｓｓｉｌｅｓ ａｎｄ ＧｕｉｄａｎｃｅＶｏｌ．３１ Ｎｏ．６Ｄｅｃ ２０１１ 引信ＭＥＭＳ保险机构剪断式后坐卡销＊程玄玄，聂伟荣，李艳桥，卢西山（南京理工大学机械工程学院，南京 ２１００９４）摘 要：为了提高引信ＭＥＭＳ保险机构的安全和可靠性能，并针对非剪断式后座卡销受后坐力影响，卡销解除保险行程减小，系统安全性降低等缺点，提出了一种剪断式后坐卡销。
通过仿真，表明该剪断式后坐卡销在高ｇ环境下沿后坐力方向上的位移几乎为零，在１００００ｇ后坐加速度发射条件下，后坐卡销被后坐滑块完全剪断并解除保险。
验证了该剪断式后坐卡销解除保险行程较大，安全性较高，满足可靠性要求。
关键词：微机电系统；引信；安全与解除保险机构；后坐卡销中图分类号：ＴＪ４３０．３３ 文献标志码：ＡＴｈｅ Ｃｕｔ－ｔｙｐｅ Ｒｅｃｏｉｌ Ｃａｒｄ Ｐｉｎ ｏｆ Ａｒｍｉｎｇ Ｄｅｖｉｃｅ Ｂａｓｅｄ ｏｎ ＭＥＭＳ ＦｕｚｅＣＨＥＮＧ Ｘｕａｎｘｕａｎ，ＮＩＥ Ｗｅｉｒｏｎｇ，ＬＩ Ｙａｎｑｉａｏ，ＬＵ Ｘｉｓｈａｎ（Ｓｃｈｏｏｌ ｏｆ Ｍｅｃｈａｎｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，ＮＵＳＴ，Ｎａｎｊｉｎｇ ２１００９４，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｉｎ ｏｒｄｅｒ ｔｏ ｉｍｐｒｏｖｅ ｓａｆｅｔｙ ａｎｄ ｒｅｌｉａｂｌｅ ｐｅｒｆｏｒｍａｎｃｅ ｏｆ ａｒｍｉｎｇ ｄｅｖｉｃｅ ｏｆ ＭＥＭＳ ｆｕｚｅ，ａｎｄ ｆｏｒ ｔｈｅ ｄｅｆｅｃｔ ｔｈａｔ ｔｈｅ ｎｏｎ－ｃｕｔｔｙｐｅ ｒｅｃｏｉｌ ｃａｒｄ ｐｉｎ ｗａｓ ａｆｆｅｃｔｅｄ ｂｙ ｔｈｅ ｒｅｃｏｉｌ ｂｅｆｏｒｅ ａｒｍｉｎｇ，ｉｔｓ ａｒｍｉｎｇ ｔｒｉｐ ｗａｓ ｄｉｍｉｎｉｓｈｅｄ ａｎｄ ｔｈｅ ｓｅｃｕｒｉｔｙ ｏｆ ｔｈｅ ｓｙｓｔｅｍ ｗａｓ ｒｅ－ｄｕｃｅｄ，ａ ｎｅｗ ｆｏｒｍ ｏｆ ｃｕｔ－ｔｙｐｅ ｒｅｃｏｉｌ ｃａｒｄ ｐｉｎ ｗａｓ ｐｒｏｐｏｓｅｄ．Ｓｉｍｕｌａｔｉｏｎ ｒｅｓｕｌｔｓ ｐｒｏｖｅｄ ｔｈａｔ ｔｈｅ ｄｉｓｐｌａｃｅｍｅｎｔ ｏｆ ｔｈｅ ｃｕｔ－ｔｙｐｅ ｒｅｃｏｉｌｃａｒｄ ｐｉｎ ａｌｏｎｇ ｔｈｅ ｄｉｒｅｃｔｉｏｎ ｏｆ ｔｈｅ ｒｅｃｏｉｌ ｗａｓ ｎｅａｒｌｙ ｚｅｒｏ ｉｎ ｔｈｅ ｈｉｇｈ－ｇ ｅｎｖｉｒｏｎｍｅｎｔ，ｕｎｄｅｒ ｔｈｅ ｌａｕｎｃｈ ｃｏｎｄｉｔｉｏｎｓ ｏｆ １００００ｇ ｒｅｃｏｉｌ ａｃ－ｃｅｌｅｒａｔｉｏｎ，ｔｈｅ ｒｅｃｏｉｌ ｃａｒｄ ｐｉｎ ｗａｓ ｓｈｅａｒｅｄ ｃｏｍｐｌｅｔｅｌｙ ｂｙ ｔｈｅ ｒｅｃｏｉｌ ｓｌｉｄｅｒ ａｎｄ ａｒｍｅｄ ｓｕｃｃｅｓｓｆｕｌｌｙ．Ｔｈｅ ａｒｍｉｎｇ ｔｒｉｐ ｏｆ ｔｈｅ ｃｕｔ－ｔｙｐｅｒｅｃｏｉｌ ｃａｒｄ ｐｉｎ ｗａｓ ｌａｒｇｅｒ，ｔｈｅ ｓｅｃｕｒｉｔｙ ｏｆ ｔｈｅ ｓｙｓｔｅｍ ｗａｓ ｇｒｅａｔｅｒ，ａｎｄ ｍｅａｎｗｈｉｌｅ，ｉｔ ｃａｎ ｍｅｅｔ ｔｈｅ ｒｅｑｕｉｒｅｍｅｎｔ ｏｆ ｒｅｌｉａｂｉｌｉｔｙ．Ｋｅｙｗｏｒｄｓ：ＭＥＭＳ；ｆｕｚｅ；Ｓ＆Ａ ｄｅｖｉｃｅ；ｒｅｃｏｉｌ ｃａｒｄ ｐｉｎ０ 引言%ＭＥＭＳ系统（ｍｉｃｒｏ ｅｌｅｃｔｒｏｍｅｃｈａｎｉｃａｌ ｓｙｓｔｅｍ）是在微电子和微机械技术上发展起来的一门多学科交叉技术，具有微型化、集成化、智能化等特点［１－３］。

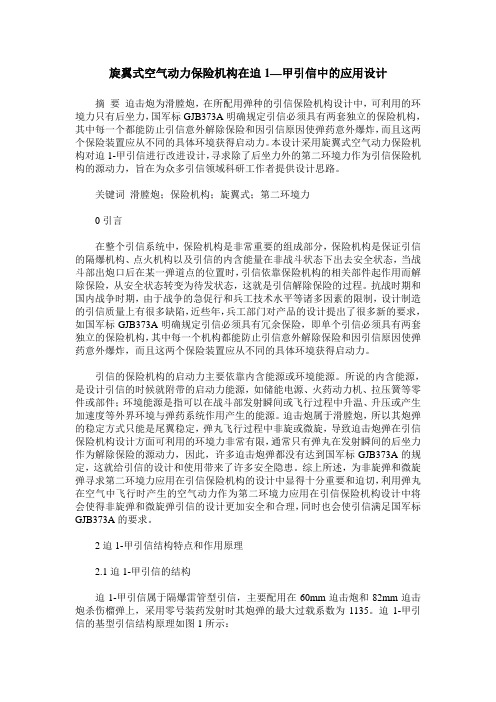

旋翼式空气动力保险机构在迫1—甲引信中的应用设计摘要迫击炮为滑膛炮，在所配用弹种的引信保险机构设计中，可利用的环境力只有后坐力，国军标GJB373A明确规定引信必须具有两套独立的保险机构，其中每一个都能防止引信意外解除保险和因引信原因使弹药意外爆炸，而且这两个保险装置应从不同的具体环境获得启动力。
本设计采用旋翼式空气动力保险机构对迫1-甲引信进行改进设计，寻求除了后坐力外的第二环境力作为引信保险机构的源动力，旨在为众多引信领域科研工作者提供设计思路。
关键词滑膛炮；保险机构；旋翼式；第二环境力0引言在整个引信系统中，保险机构是非常重要的组成部分，保险机构是保证引信的隔爆机构、点火机构以及引信的内含能量在非战斗状态下出去安全状态，当战斗部出炮口后在某一弹道点的位置时，引信依靠保险机构的相关部件起作用而解除保险，从安全状态转变为待发状态，这就是引信解除保险的过程。
抗战时期和国内战争时期，由于战争的急促行和兵工技术水平等诸多因素的限制，设计制造的引信质量上有很多缺陷，近些年，兵工部门对产品的设计提出了很多新的要求，如国军标GJB373A明确规定引信必须具有冗余保险，即单个引信必须具有两套独立的保险机构，其中每一个机构都能防止引信意外解除保险和因引信原因使弹药意外爆炸，而且这两个保险装置应从不同的具体环境获得启动力。
引信的保险机构的启动力主要依靠内含能源或环境能源。
所说的内含能源，是设计引信的时候就附带的启动力能源，如储能电源、火药动力机、拉压簧等零件或部件；环境能源是指可以在战斗部发射瞬间或飞行过程中升温、升压或产生加速度等外界环境与弹药系统作用产生的能源。
迫击炮属于滑膛炮，所以其炮弹的稳定方式只能是尾翼稳定，弹丸飞行过程中非旋或微旋，导致迫击炮弹在引信保险机构设计方面可利用的环境力非常有限，通常只有弹丸在发射瞬间的后坐力作为解除保险的源动力，因此，许多迫击炮弹都没有达到国军标GJB373A的规定，这就给引信的设计和使用带来了许多安全隐患。

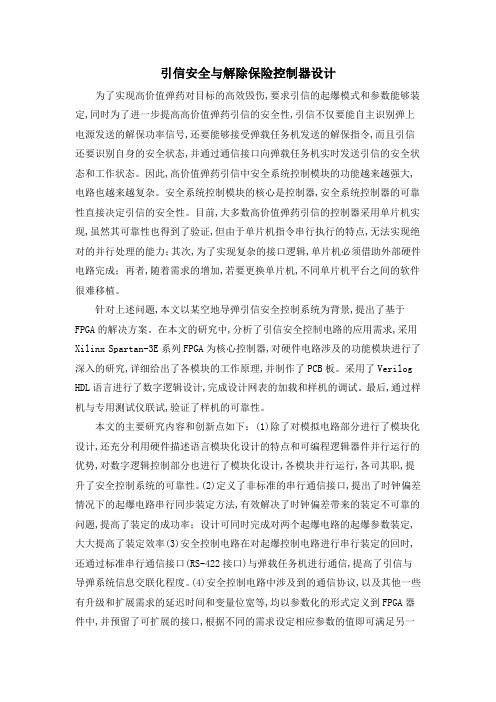

引信安全与解除保险控制器设计为了实现高价值弹药对目标的高效毁伤,要求引信的起爆模式和参数能够装定,同时为了进一步提高高价值弹药引信的安全性,引信不仅要能自主识别弹上电源发送的解保功率信号,还要能够接受弹载任务机发送的解保指令,而且引信还要识别自身的安全状态,并通过通信接口向弹载任务机实时发送引信的安全状态和工作状态。
