钟罩式退火炉工作原理钟罩式退火炉是一种常用的热处理设备，它通过加热金属材料并在一定条件下冷却，以改变材料的力学性能和组织结构。
下面将详细介绍钟罩式退火炉的工作原理。
钟罩式退火炉是由炉体、加热系统、控制系统和冷却系统组成的。
炉体是一个密封的容器，内部通常有加热元件和隔热层。
加热系统一般采用电阻加热器或燃气燃烧器，可以提供高温的加热介质。
控制系统用于监测和控制加热温度、保温时间和冷却速率等参数。
冷却系统用于快速冷却退火后的材料。
钟罩式退火炉的工作过程通常包括预热、加热、保温和冷却几个阶段。
首先，将待处理的金属材料放入炉体中，然后关闭炉门，启动加热系统。
加热系统会产生高温的加热介质，使炉内温度逐渐升高。
在加热阶段，金属材料吸收热量，温度逐渐上升。
当达到所需的退火温度后，开始保温。
保温时间的长短取决于材料的类型和要求的性能。
在保温期间，材料的晶粒会长大，组织结构得到改善。
完成保温后，开始冷却。
冷却过程可以采用多种方式，如空气冷却、水冷却或油冷却。
选择合适的冷却方式取决于材料的类型和要求的性能。
冷却速率的快慢对材料的性能有重要影响。
过快的冷却速率可能导致材料产生应力和变形，而过慢的冷却速率则可能影响材料的硬度和强度。
钟罩式退火炉的工作原理基于材料的相变和晶粒长大的原理。
当材料加热到一定温度时，会发生相变，晶粒重新排列并长大。
在保温期间，晶粒得到进一步长大和稳定，从而改善材料的性能。
冷却过程中，晶粒继续变化，最终形成具有所需性能的材料。
钟罩式退火炉具有以下优点：首先，它可以对大量的金属材料进行批量处理，提高生产效率。
其次，炉内温度可以精确控制，可以满足不同材料的退火要求。
此外，钟罩式退火炉还具有良好的密封性能，可以避免材料被氧化或污染。
钟罩式退火炉通过加热、保温和冷却等过程，改变材料的力学性能和组织结构。
它是一种常用的热处理设备，广泛应用于金属加工和制造业。
通过合理的操作和控制，可以获得具有所需性能的材料。
罩式退火炉技术参数概述及解释说明1. 引言1.1 概述罩式退火炉是一种常见的热处理设备，主要用于金属材料的退火和热处理过程。
它通过控制温度、加热速率和保持时间等技术参数，实现对金属材料性能的调整和改善。
本文将详细介绍罩式退火炉的技术参数及其解释说明，以便读者对该设备有更深入的了解。
1.2 文章结构本文共分为四个部分：引言、罩式退火炉的技术参数、罩式退火炉的解释说明以及结论。
引言部分将概述文章的内容和目标，并介绍文章结构；技术参数部分将详细介绍罩式退火炉常用的三个技术参数，即温度范围、加热速率和保持时间；解释说明部分将解释罩式退火炉的工作原理、设备组成部分以及应用领域；最后在结论部分对主要技术参数进行总结，并展望罩式退火炉技术的发展方向。
1.3 目的本文旨在为读者提供对罩式退火炉技术参数有全面了解并能正确解释其含义的知识。
通过详细介绍和解释，读者可以更好地理解罩式退火炉的工作原理、性能特点以及应用范围，在实际应用中能够选择适合自己需求的技术参数，并为进一步研究和发展罩式退火炉技术提供参考。
以上是对“1. 引言”部分内容的详细描述，希望对你的撰写工作有所帮助。
2. 罩式退火炉的技术参数2.1 温度范围罩式退火炉的温度范围通常根据不同的应用需求而变化。
一般来说，罩式退火炉可以提供从几百摄氏度到数千摄氏度的温度控制范围。
这种宽广的温度范围使得罩式退火炉能够适用于各种材料和工艺的退火处理。
2.2 加热速率加热速率是指罩式退火炉在加热过程中提供给待处理材料的能量转移速率。
加热速率直接影响着材料内部结构的改变以及整个退火过程所需的时间。
高加热速率可以缩短退火时间，但也可能对材料产生不利影响。
在选择合适的加热速率时，需要考虑具体应用要求、材料特性以及保证产物质量等因素。
2.3 保持时间保持时间是指将待处理材料在设定温度下保持稳定状态所需的时间长度。
不同材料和工艺需要不同的保持时间来达到期望的效果。
在冷却过程开始之前的保持时间可以影响材料的晶粒尺寸、相变和应力消除等。
罩式退火炉工作原理罩式退火炉是一种常用的金属加热处理设备，广泛应用于钢铁、有色金属等行业。
它利用加热源将工件加热至一定温度，然后通过控制加热时间和冷却方式，使工件获得理想的组织和性能。
罩式退火炉的工作原理主要包括加热、保温和冷却三个过程。
首先是加热过程。
加热源一般采用电加热器、燃烧器或者电磁感应加热器。
加热器产生的热能通过辐射、传导或对流的方式传递给工件，使工件温度逐渐升高。
加热的温度和时间根据工件材料和要求的性能来确定，一般通过控制加热源的功率和加热时间来实现。
接下来是保温过程。
当工件达到所需温度后，需要保持一定时间，使温度均匀分布并促进晶粒的长大和相变的进行。
保温时间的长短取决于工件的尺寸、材料和退火要求。
保温过程一般采用加热室内的热量传导和辐射来维持工件的温度，同时通过适当的保温介质，如氮气、氢气或真空，来减少氧化和碳化的发生。
最后是冷却过程。
退火后的工件需要通过冷却来稳定组织和性能。
冷却方式可以根据工件的要求来选择，常见的有自然冷却、水淬或者油淬等。
不同的冷却方式会对工件的性能产生影响，需要根据具体情况来确定。
罩式退火炉的优点在于可以对工件进行局部加热，加热效果好，温度控制精度高。
同时，由于加热室内的保护气氛可以有效减少工件的氧化和碳化，从而获得更好的退火效果。
此外，罩式退火炉结构简单，易于操作和维护。
然而，罩式退火炉也存在一些不足之处。
首先，由于加热室内的保护气氛需要定期更换和补充，所以操作上相对复杂。
其次，由于加热室内的空间限制，只能对较小尺寸的工件进行加热处理，对于大尺寸的工件可能无法适用。
罩式退火炉是一种重要的金属加热处理设备，通过加热、保温和冷却三个过程，对工件进行退火处理。
它具有加热效果好、温度控制精度高的优点，广泛应用于各个行业。
随着科技的发展，罩式退火炉的性能和效率将进一步提高，为各行业的发展提供更好的支持。

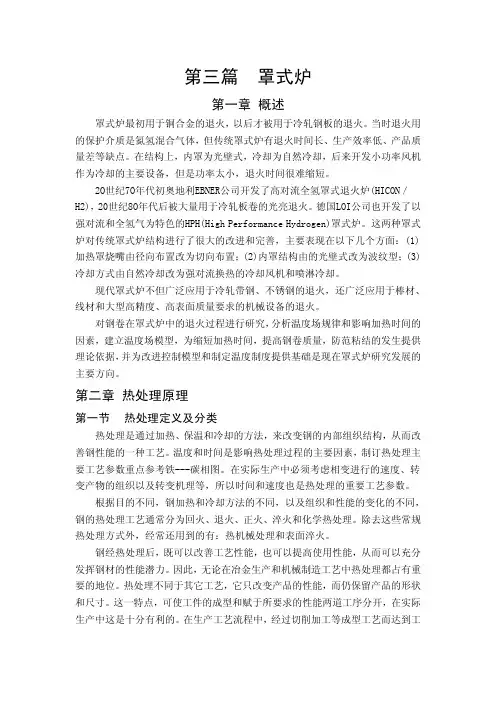

罩式炉概述罩式退火是钢丝卷新生的退火方式，比传统的退火方式质量更优，效率更高；钢丝通过再结晶球化退火处理，达到降低钢的硬度、消除冷加工硬化、恢复钢丝的塑性变形能力之目的。
退火时,将各钢丝卷放置炉台上,扣上保护罩(即内罩) ,保护罩内通保护气体,再扣上加热罩(即外罩) ,加热到一定温度保温后再冷却。
退火时采用保护气氛，防止钢丝氧化和脱碳，使其表面的润滑剂能更容易蒸发，同时又能获得更好的机械性能。
罩式退火炉机组主要有加热罩、冷却罩、内罩、炉台、炉台阀站、及自动化控制系统组成。
自动化控制部分：主要由操作站，西门子S7-300PLC组成工业控制网络。
主要功能：自动化控制系统的主要功能就是指罩式炉能按：液压锁紧内罩→冷态密封检查→冲氮吹扫→点火升温→进保护气保护→保温→冷却→最终冲氮吹扫等工作程序进行自动操作，并出具生产报表，与上级管理机通讯，预存和调用工艺曲线，控制整个炉台生产的全过程。
主要特点：我公司设计制造的罩式退火炉设备充分吸收了国外同等产品的先进技术，并在我国拥有十多项专利技术，主要特点如下：①由耐热钢构成高保温层炉台座，绝热性能好。
②最新结构的半敞开式炉台，插片式导流扩散器，不仅导风性能好，且无变形，抗开裂。
③炉座法兰、内罩法兰均经消除焊接应力后再进行机加工，确保在使用过程中无变形。
④炉台法兰面，内罩法兰面均设有水冷却槽，增强了密封圈的冷却效果。
⑤全密封水冷却变频电机，具有超温、超电流保护。
⑥长叶片、耐高温的叶轮，结合高效能的导流扩散器，风量大，风压高。
⑦分两层布置的高速燃烧烧嘴，高性能的自动空气、燃气比例调节阀，能迅速捕捉火焰中的烟尘，提高燃烧效果，节约能源。
⑧实行集中空气预热，既降低了烟气排放温度，又提高火焰燃烧强度，降低了燃气消耗。
空气预热温度能达到420℃，烟气排放温度能降低到200℃。
⑨炉衬采用陶纤模块与陶纤毯的组合型成，陶纤模块密度能达到240㎏/m3，散热损失小，保温性能好。
⑩圆滑流畅型的波纹内罩，既增加了刚度，又增大了传热和散热面积，且无死角，无积炭。
环行罩式退火炉简介蒋铭才 (科学技术协会)摘 要 环行罩式退火炉是一种连续作业炉,其突出优点是热效率高,经济效益好。
关键词 环行 罩式 退火炉1 前言目前国内外使用的罩式退火炉多为间歇式炉,自动化程度低、劳动强度大、能耗高、经济效益有待提高。
硅钢退火的环行罩式退火炉较好地解决了这些问题。
2 ROF 炉简介2.1 ROF 炉的基本结构与退火工艺二十世纪末,武汉钢铁集团公司建造了我国最大的环行罩式退火炉--ROF 炉。
ROF 炉是日本新日铁公司在美国A llegeny 钢铁公司取向硅钢隧道式退火炉技术基础上发展起来的新型退火炉,是国际国内最先进的热工设备。
ROF 炉为旋转炉底明火罩式连续退火炉,主要设备为环状形隧道炉体(简称环状炉体)、多部台车组成的环状形炉底(简称环状炉底)和内罩。
由液压设施传动的环状炉底在环状炉体内作周而复始的间歇圆周运动,从而实现连续作业。
环状炉底上装有内罩、底板、立柱各50个以及被退火的钢卷2 50个,见图1。
图1 ROF 炉部分结构示意钢卷按顺序排列成50组,每组并排两个钢卷,算作一个段。
按退火工艺和退火周期,每个工艺段包含的段数见图2。
图2 ROF 炉退火工艺制度钢卷的退火过程为:一、首先经P H 工艺段(1-2段)预热;二、经1S 工艺段(3-8段)进行均热、脱水;三、、经1H 工艺段(9-19段)加热;四、经2S 工艺段(20-29段)保温;五再依次经1C 工艺段(30-33段)、2C 工艺段(34-38段)、3C 工艺段(39-43段)、4C (44-48段)工艺段冷却;六、最后经(49-50段)出炉,完成整个退火工序。
ROF 炉工艺稳定,根据各种钢卷的退火曲线不同,其工艺段的长度和温度可按需要变化。
2.2 ROF 炉的不足虽然ROF 炉是当前世界上最先进的连续退火炉,但有两个不足:一、传输保护气体的换向阀存在动密封,易泄露;二、ROF 炉只能在最初运转时,分析内罩里的气体成分和测定露点。

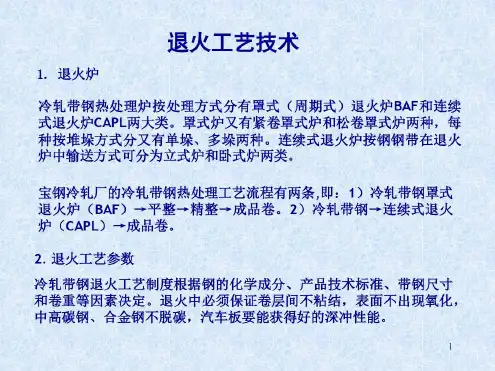

强循环光亮罩式退火炉第一章热处理基本知识１、冷轧的概念所谓“冷轧”，顾名思义，就是钢材在冷态下，即不经过加热，直接进入轧机，利用机械的力量，按选定的成品参数进行轧制的一种工艺过程。
根据工艺需要，其变形量可达40%-70%，甚至更高，然而，冷轧后的钢材不仅存在着“加工硬化”现象，而且，对钢材的组织性能有更大的影响。
２、加工硬化经过冷轧机多道次轧制之后，钢板即从厚板变成了薄板或极薄板，这对钢板而言，即发生了塑型变形。
随着变形度的增加，硬度与强度随之升高，塑性下降。
于是，我们把这种因冷轧变形而引起的金属强化现象称之为“加工硬化”，当然，这种“硬化”之后的钢板是不能作为商品钢板出售的，因为经轧制之后的钢板有着塑性变形强大抗力，给原板的再加工成形带来了很大的困难。
３、再结晶退火概念凡是经过塑性变形之后的金属，它本身就有力图恢复到变形前原来组织状态的倾向，对于冷轧机轧制后的钢板而言也不例外。
在室温下，没有一定的外界条件，由于钢中原子扩散能力的不足，处于不稳定状态的变形之后的金属，能够维持相当长的时间不致发生明显的组织变化。
假如我们提供给以热能，对金属进行加热升温，来提高原子的扩散能力，金属的组织和性能就会迅速发生变化。
简而言之，所谓再结晶，就是金属的晶粒在一定的能量之下，重新成长、长大、排列和组合的过程，即用各种不同温度对钢卷进行加热，使因冷轧变形所引起的组织与性能的变化得到恢复。
人们把这种行成一种完全新的、完全消除了应力的组织的过程，称之为再结晶退火。
要想材质的性能恢复到正常值或期望值，晶体结构必须恢复到变形前的状态，即要以晶体的重新形成为前提条件。
对于钢板机械性能的恢复程度，则取决于材质、温度和时间等方面的因素，正确地选定退火工艺曲线，才能达到再结晶退火的目的。
4、退火工艺曲线退火工艺曲线就是钢卷中（或退火炉内）某一点在整个退火过程中温度变化的轨迹。
通过记录仪记录下来，就成了退火工艺曲线。
一种退火工艺曲线要制定得合理、准确、可靠是要经过多次的退火实践、计算、归纳、统计、分析直至产品质量性能检验等过程之后，选取最佳值而获得的。
钟罩式退火炉工作原理
钟罩式退火炉是一种用于对金属进行热处理的设备，其工作原理如下：
1. 加热：首先，将待处理的金属材料放入钟罩式退火炉内，在炉体内部预先加热到设定的温度。
加热的方式可以是通过电阻加热元件、燃气燃烧器或者电弧进行。
2. 保温：一旦金属材料达到设定的温度，炉体内部的温度将被恒定保持在相同的水平。
这种保温可以通过加热元件的控制，以及炉体内的绝热材料来实现。
保持恒定的温度对于金属的退火过程非常关键。
3. 冷却：一段时间后，金属材料需要从高温状态冷却下来。
这可以通过一系列的冷却控制方法来实现，例如减少加热源的功率、炉体内引入冷却气体或者将金属材料取出放置在冷却介质中等。
4. 脱气：在退火过程中，金属材料可能会释放出一些气体，特别是一些含有氧化物和其它杂质的金属。
为了避免这些气体对金属表面的质量产生影响，通过在钟罩式退火炉内引入惰性气氛，如氮气或氩气，可以有效地减少气氛中的氧含量。
5. 温度控制：当金属材料达到设定的退火温度时，可以通过温度控制系统来实时监测和调整炉内的温度。
这有助于确保金属材料得到充分的退火处理，从而获得所期望的物理性能。
总的来说，钟罩式退火炉通过控制加热、保温、冷却和脱气等环节，实现对金属材料的热处理。
这种炉子在工业生产和材料研究中被广泛应用。
罩式退火炉工作原理罩式退火炉是一种常用的热处理设备，其工作原理基于金属材料的退火过程。
本文将详细介绍罩式退火炉的工作原理及其相关原理知识。
一、罩式退火炉的基本构造罩式退火炉主要由炉体、加热装置、控制系统和废气处理系统等组成。
炉体通常由耐火材料制成，具有良好的隔热性能，能够承受高温环境。
加热装置主要为电加热器或燃气加热器，通过加热装置提供的热能，使炉内温度达到退火要求。
控制系统负责调节和监控炉内温度、时间等参数，以确保退火工艺的准确执行。
废气处理系统用于处理炉内产生的废气，以减少对环境的污染。
二、罩式退火炉的工作原理1. 加热阶段首先将待处理的金属材料放入炉内，并将炉门密封，以确保炉内空气的隔绝。
然后打开加热装置，通过电加热或燃气加热使炉内温度逐渐升高。
在加热过程中，控制系统会实时监测和调节炉内温度，以确保温度的均匀性和稳定性。
2. 保温阶段当炉内温度达到退火要求后，控制系统将保持温度恒定，进入保温阶段。
在保温阶段，金属材料的晶粒会逐渐长大，内部应力得到释放，达到退火效果。
保温时间根据金属材料的特性和退火要求而定，通常需要较长的时间。
3. 冷却阶段完成退火工艺后，关闭加热装置，开始冷却阶段。
冷却速度通常要控制在一定范围内，以避免产生过度硬化或变形。
常见的冷却方法有自然冷却和强制冷却。
自然冷却是指将金属材料从炉内取出，自然散热至室温。
强制冷却则是通过外部冷却介质，如水或空气，进行快速冷却。
三、罩式退火炉的优势1. 温度均匀性好：罩式退火炉采用密封式结构，能够有效防止炉内温度的波动，保证金属材料的均匀加热。
2. 适用性广：罩式退火炉可以处理各种金属材料，包括铁、钢、铜、铝等，适用范围广泛。
3. 自动化程度高：罩式退火炉配备了先进的控制系统，能够实现自动化操作和远程监控，提高工作效率和生产质量。
4. 应用灵活：罩式退火炉可根据不同的工艺需求进行调整和优化，满足不同材料的退火要求。
四、罩式退火炉的应用领域罩式退火炉广泛应用于金属加工、制造业和热处理行业。
全氢罩式退火炉的工作原理全氢罩式退火炉是一种用于退火处理的热处理设备。
其工作原理是利用高温下氢气的还原性，通过氢气的作用，将金属材料表面的氧化层还原成金属，并消除材料内部的应力，使其获得更好的物理性能。
全氢罩式退火炉的主要组成部分包括炉体、加热元件、保护气体供应系统、氢气循环系统和控制系统等。
炉体是全氢罩式退火炉的主体部分，通常由高温合金材料制成，具有良好的耐高温性能。
炉体内部设有加热元件，可通过电阻加热方式提供高温环境。
加热元件通常采用电阻丝或电阻片，通过电流的通入，使其发热产生高温。
保护气体供应系统是为了保护金属材料表面不受氧化而设置的。
通常使用氢气作为保护气体。
氢气具有很强的还原性，能够将金属表面的氧化层还原成金属，从而减少表面氧化的程度。
保护气体供应系统由氢气源、气体管道和喷嘴等组成。
氢气源通过管道输送到喷嘴，然后喷射到金属材料表面，形成一个密闭的氢气环境，从而保护金属材料不受氧化。
全氢罩式退火炉还配备有氢气循环系统。
氢气循环系统的作用是将炉内的氢气循环使用，提高氢气的利用率。
氢气通过循环系统进入炉腔，与金属材料表面发生反应后，再通过循环系统回收，经过净化处理后再次使用。
这样可以节约氢气资源，提高设备的经济性。
全氢罩式退火炉还配备有控制系统，用于控制炉体的温度、氢气流量、氢气压力等参数。
控制系统通常采用计算机和仪表联动控制的方式，可以实现对退火过程的精确控制和参数记录。
通过控制系统，操作人员可以设定所需的退火温度和时间，并实时监控炉体的工作状态，确保退火过程的稳定性和安全性。
总结起来，全氢罩式退火炉是一种利用氢气的还原性对金属材料进行退火处理的设备。
通过高温加热和氢气的作用，可以消除材料内部的应力，还原金属表面的氧化层，从而改善材料的物理性能。
全氢罩式退火炉具有操作简便、效果稳定、能耗低等优点，广泛应用于金属制品的生产过程中。
