ccd和cmos的异同CCD与CMOS传感器是当前被普遍采用的两种图像传感器，两者都是利用感光二极管进行光电转换，将图像转换为数字数据，而其主要差异是数字数据传送的方式不同。
一般而言普通的数码相机中使用CCD芯片的成像质量要好一些。
CCD与CMOS传感器是当前被普遍采用的两种图像传感器，两者都是利用感光二极管进行光电转换，将图像转换为数字数据，而其主要差异是数字数据传送的方式不同。
一般而言普通的数码相机中使用CCD 芯片的成像质量要好一些。
CCD 是目前比较成熟的成像器件，CMOS 被看作未来的成像器件。
CCD 与 CMOS 相同之处两种类型的传感器都以完全相同的方式检测光。
入射光子撞击硅原子，硅原子是半导体。
当发生这种情况时，原子中的一个电子被提升到更高的能级（轨道），称为导带。
硅通常表现得像绝缘体，所以它的电子不能四处移动。
但是一旦电子被提升到导带，就可以自由地移动到其他相邻的原子，就像硅是金属一样。
什么是绝缘体变成导体–这就是硅被称为半导体的原因。
在光学传感器中，这些现在可移动的电子被称为光电子。
两种类型的传感器都使用像素。
像素只是硅的一个小方形区域，它收集并保持这些光电子。
通常的比喻是田间的一系列水桶，每个都收集雨水。
如果你想知道在该领域的任何部分下雨了多少，你只需要测量每个桶的充满程度。
到目前为止，CCD 和CMOS 的一切都是一样的; 这是一个非常不同的测量过程。
CCD 与 CMOS 不同之处电荷耦合器件（CCD）是更老，更成熟的技术。
这些芯片采用NMOS 或 PMOS 技术制造，这种技术在 70 年代很流行，但在今天很少使用。
在读出期间，CCD 将电子从像素移动到像素，就像桶式旅一样。
它们通过传感器一角的读出放大器一个接一个地移出。
这样做的最大好处是每个像素都以相同的方式测量。
使用单个读出放大器使读出过程非常一致。
这样可以生成具有低固定模式噪声和读取噪声的高质量数据。
像素中也没有浪费的空间，这是 CMOS 传感器的问题。

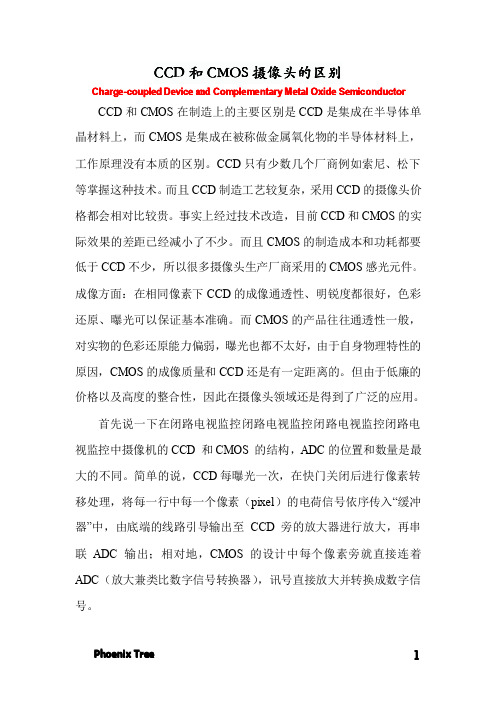

CCD和CMOS摄像头的区别Charge-coupled Device and Complementary Metal Oxide SemiconductorCCD和CMOS在制造上的主要区别是CCD是集成在半导体单晶材料上，而CMOS是集成在被称做金属氧化物的半导体材料上，工作原理没有本质的区别。
CCD只有少数几个厂商例如索尼、松下等掌握这种技术。
而且CCD制造工艺较复杂，采用CCD的摄像头价格都会相对比较贵。
事实上经过技术改造，目前CCD和CMOS的实际效果的差距已经减小了不少。
而且CMOS的制造成本和功耗都要低于CCD不少，所以很多摄像头生产厂商采用的CMOS感光元件。
成像方面：在相同像素下CCD的成像通透性、明锐度都很好，色彩还原、曝光可以保证基本准确。
而CMOS的产品往往通透性一般，对实物的色彩还原能力偏弱，曝光也都不太好，由于自身物理特性的原因，CMOS的成像质量和CCD还是有一定距离的。
但由于低廉的价格以及高度的整合性，因此在摄像头领域还是得到了广泛的应用。
首先说一下在闭路电视监控闭路电视监控闭路电视监控闭路电视监控中摄像机的CCD和CMOS的结构，ADC的位置和数量是最大的不同。
简单的说，CCD每曝光一次，在快门关闭后进行像素转移处理，将每一行中每一个像素（pixel）的电荷信号依序传入“缓冲器”中，由底端的线路引导输出至CCD旁的放大器进行放大，再串联ADC输出；相对地，CMOS的设计中每个像素旁就直接连着ADC（放大兼类比数字信号转换器），讯号直接放大并转换成数字信号。
两者优缺点的比较CCD CMOS设计单一感光器感光器连接放大器灵敏度同样面积下高感光开口小，灵敏度低成本线路品质影响程度高，成本高CMOS整合集成，成本低解析度连接复杂度低，解析度高低，新技术高噪点比单一放大，噪点低百万放大，噪点高功耗比需外加电压，功耗高直接放大，功耗低由于构造上的基本差异，我们可以表列出两者在性能上的表现之不同。

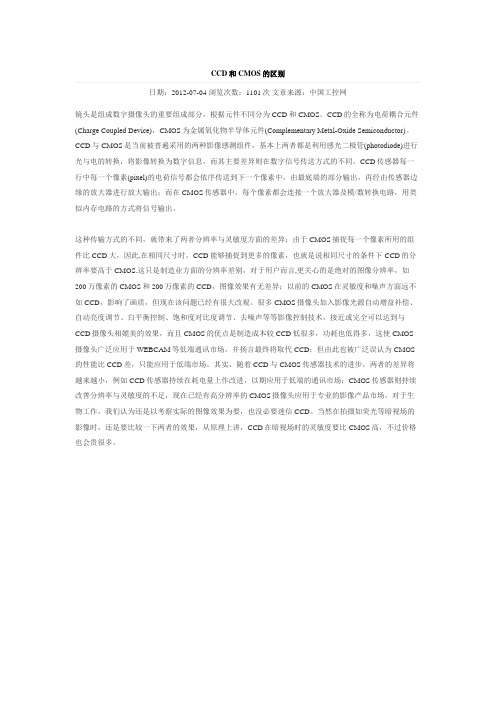

CCD和CMOS的区别日期：2012-07-04 浏览次数：1101次文章来源：中国工控网镜头是组成数字摄像头的重要组成部分，根据元件不同分为CCD和CMOS。
CCD的全称为电荷耦合元件(Charge Coupled Device)，CMOS为金属氧化物半导体元件(Complementary Metal-Oxide Semiconductor)。
CCD与CMOS是当前被普遍采用的两种影像感测组件，基本上两者都是利用感光二极管(photodiode)进行光与电的转换，将影像转换为数字信息，而其主要差异则在数字信号传送方式的不同。
CCD传感器每一行中每一个像素(pixel)的电荷信号都会依序传送到下一个像素中，由最底端的部分输出，再经由传感器边缘的放大器进行放大输出；而在CMOS传感器中，每个像素都会连接一个放大器及模/数转换电路，用类似内存电路的方式将信号输出。
这种传输方式的不同，就带来了两者分辨率与灵敏度方面的差异；由于CMOS捕捉每一个像素所用的组件比CCD大，因此,在相同尺寸时，CCD能够捕捉到更多的像素，也就是说相同尺寸的条件下CCD的分辨率要高于CMOS.这只是制造业方面的分辨率差别，对于用户而言,更关心的是绝对的图像分辨率，如200万像素的CMOS和200万像素的CCD，图像效果有无差异；以前的CMOS在灵敏度和噪声方面远不如CCD，影响了画质，但现在该问题已经有很大改观。
很多CMOS摄像头加入影像光源自动增益补偿、自动亮度调节、白平衡控制、饱和度对比度调节、去噪声等等影像控制技术，接近或完全可以达到与CCD摄像头相媲美的效果，而且CMOS的优点是制造成本较CCD低很多，功耗也低得多，这使CMOS 摄像头广泛应用于WEBCAM等低端通讯市场，并扬言最终将取代CCD；但由此也被广泛误认为CMOS 的性能比CCD差，只能应用于低端市场。
其实，随着CCD与CMOS传感器技术的进步，两者的差异将越来越小，例如CCD传感器持续在耗电量上作改进，以期应用于低端的通讯市场；CMOS传感器则持续改善分辨率与灵敏度的不足，现在已经有高分辨率的CMOS摄像头应用于专业的影像产品市场。
CCD和CMOS的区别CCD目前的技术比较成熟，在尺寸方面也具有一定的优势（由于工艺方面的原因CMOS的尺寸无法做的很大），但其工艺复杂、成本高、耗电量大、像素提升难度大等问题也是不可否认的。
而CMOS 由于制造工艺简单，因此可以在普通半导体生产线上进行生产，其制造成本比较低廉。
CCD和CMOS各自的利弊，我们可以从技术的角度来比较两者主要存在的区别：（a）信息读取方式不同CCD传感器存储的电荷信息需在同步信号控制下一位一位的实施转移后读取，电荷信息转移和读取输出需要有时钟控制电路和三组不同的电源相配合，整个电路较为复杂。
CMOS传感器经光电转换后直接产生电流（或电压）信号，信号读取十分简单。
（b）速度有所差别CCD传感器需在同步时钟的控制下以行为单位一位一位的输出信息，速度较慢；而CMOS传感器采集光信号的同时就可以取出电信号，还能同时处理各单元的图象信息，速度比CCD快很多。
（c）电源及耗电量CCD传感器电荷耦合器大多需要三组电源供电，耗电量较大；C MOS传感器只需使用一个电源，耗电量非常小，仅为CCD电荷耦合器的1/8到1/10，CMOS光电传感器在节能方面具有很大优势。
（d）成像质量CCD传感器制作技术起步较早，技术相对成熟，采用PN结合二氧化硅隔离层隔离噪声，成像质量相对CMOS传感器有一定优势。
由于CMOS传感器集成度高，光电传感元件与电路之间距离很近，相互之间的光、电、磁干扰较为严重，噪声对图象质量影响很大。
CCD与CMOS两种传感器在“内部结构”和“外部结构”上都是不同的。
内部结构（传感器本身的结构）CCD的成像点为X－Y纵横矩阵排列，每个成像点由一个光电二极管和其控制的一个邻近电荷存储区组成。
光电二极管将光线（光量子）转换为电荷（电子），聚集的电子数量与光线的强度成正比。
在读取这些电荷时，各行数据被移动到垂直电荷传输方向的缓存器中。
每行的电荷信息被连续读出，再通过电荷/电压转换器和放大器传感。
CCD和CMOS区别CCD：（Charge Coupled Device），电荷藕合器件图像传感器电荷在像素之间依次传递，最终集中到串联寄存器，转换为电压信号，然后放大，经模数转换后形成数字信号。
CMOS：（Complementary Metal-Oxide Semiconductor）互补性氧化金属半导体每个像元都有独立的节点，转换为电压信号，然后放大，经模数转换后形成数字信号。
主要区别：（1）成像过程：两者的光电转换原理相同，主要差别在于信号的读出过程不同。
CCD仅有一个(或少数几个)输出节点统一读出，其信号输出的一致性非常好；CMOS中每个像素都有各自的信号放大器，各自进行电荷-电压转换，信号输出的一致性较差。
CCD为了读出整幅图像信号，要求输出放大器的信号带宽较宽，CMOS中，每个像元中的放大器的带宽要求较低，大大降低了芯片的功耗，但数以百万的放大器的不一致性却带来了更高的固定噪声。
（2）集成性：CCD中的电路和器件是集成在半导体单晶材料上，工艺较复杂。
其仅能输出模拟电信号，需要后续的地址译码器、模数转换器、图像信号处理器处理，并且还需要提供三组不同电压的电源和同步时钟控制电路，集成度非常低。
CMOS能将图像信号放大器、信号读取电路、A/D转换电路、图像信号处理器及控制器等集成到一块芯片上，集成度高，芯片级相机的概念也由此产生。
（3）速度：CCD采用光敏元输出，只能按规定的程序输出，速度较慢。
CMOS有多个电荷-电压转换器和行列开关控制，读出速度较快。
此外，CMOS的地址选通开关可随机采样，实现子窗口输出，在仅输出子窗口图像时可获得更高的速度。
（4）噪声：CCD采用PN结或二氧化硅隔离层隔离噪声，成像质量相对CMOS有一定的优势。
CMOS的集成度较高，各元件、电路之间距离很近，干扰较为严重，噪声对图片质量影响很大。
（5）功耗：CCD需要3路电源来满足特殊时钟的需求，功耗较大。
CMOS只需一个电源供电，功耗仅为CCD的1/10。
CCD与CMOS的差异对比
1、CMOS－采用滚动曝光（rolling shutter）,在监控目标物品快速移
动时画面容易产生拖尾、重影(见图一)，并容易产生色飘（见图二）
图一
图二
2、CMOS－采用全景曝光（global shutter）,每一帧图像都可清晰、
适合的图像分辨率，在监控目标快速移动时画面真实，适合大型平安城市治安及路面监控的需求（图三、图四）。
图三
图四
3、CMOS－没有快门概念，在高亮场景会出现过度曝光现象
4、CCD－可以设置快门，也可适应外界光线的变化（快门值
1/50`~1/10000连续可调），另通过设置快门可对快速运动物体捕捉。
5、摄像机的清楚度取决于图像传感器的性能，CCD与CMOS两种感
光芯片相比，CCD传感器在低照度、分辨率、噪声控制、高质量图像输出、动态影像表现方面都要优于COMS，所以绝大部分专业摄像机仍是选择CCD作为感光芯片，且高清百万像素网络摄像机选用的Sony最高级ICX系列感光芯片具超低敏捷度照度，在黑暗的环境下取得更清楚的图像，是普通摄像机无法实现的。
6、武汉市公安局在《武汉市城市视频监控系统适用产品供货资格（第
一批）政府采购项目》招标文件中对IP摄像机产品要求“采用1/3英寸CCD传感器”。
相机的感光原件有ccd和coms两种，它们有什么区别吗？CCD 或CMOS，基本上两者都是利用矽感光二极体（photodiode）进行光与电的转换。
这种转换的原理与各位手上具备“太阳电能”电子计算机的“太阳能电池”效应相近，光线越强、电力越强；反之，光线越弱、电力也越弱的道理，将光影像转换为电子数字信号。
(CCD图片)比较 CCD 和 CMOS 的结构，ADC的位置和数量是最大的不同。
简单的说，按我们在上一讲“CCD 感光元件的工作原理（上）”中所提之内容。
CCD每曝光一次，在快门关闭后进行像素转移处理，将每一行中每一个像素（pixel）的电荷信号依序传入“缓冲器”中，由底端的线路引导输出至 CCD 旁的放大器进行放大，再串联 ADC 输出；相对地，CMOS 的设计中每个像素旁就直接连着 ADC（放大兼类比数字信号转换器），讯号直接放大并转换成数字信号。
两者优缺点的比较CCD CMOS设计单一感光器感光器连接放大器灵敏度同样面积下高感光开口小，灵敏度低成本线路品质影响程度高，成本高 CMOS整合集成，成本低解析度连接复杂度低，解析度高低，新技术高噪点比单一放大，噪点低百万放大，噪点高（CMOS图片）功耗比需外加电压，功耗高直接放大，功耗低由于构造上的基本差异，我们可以表列出两者在性能上的表现之不同。
CCD的特色在于充分保持信号在传输时不失真（专属通道设计），透过每一个像素集合至单一放大器上再做统一处理，可以保持资料的完整性；CMOS的制程较简单，没有专属通道的设计，因此必须先行放大再整合各个像素的资料。
整体来说，CCD 与CMOS 两种设计的应用，反应在成像效果上，形成包括ISO 感光度、制造成本、解析度、噪点与耗电量等，不同类型的差异：ISO 感光度差异：由于 CMOS 每个像素包含了放大器与A/D转换电路，过多的额外设备压缩单一像素的感光区域的表面积，因此相同像素下，同样大小之感光器尺寸，CMOS的感光度会低于CCD。
CCD监控摄像机与CMOS监控摄像机大PK
感光度决定彼此
在监控的世界里，存在着两股势力。
一种是以CCD为感光元件的监控摄
像机，一种是以CMOS为感光元件的监控摄像机。
在目前市场上，这两种产品
互相搏杀，像凭一己之力更多的占有市场。
那么，关于他们兄弟俩，我们又了
解多少呢?今天我们就来让CCD监控摄像机PKCMOS监控摄像机。
感光度不同
CCD监控摄像机和CMOS监控摄像机最大的不同在于它们的感光度不同。
由于制作材料的不同，CMOS传感器通常比CCD传感器低10倍的感光度。
人
眼能看到1Lux照度(满月的夜晚)以下的目标，CCD传感器通常能看到比人眼略好，大约能看到在0.1~3Lux照度以下的目标，是CMOS传感器感光度的3到
10倍。
CMOS传感器的感光度一般在6到15Lux的范围内，CMOS传感器有固定比CCD传感器高10倍的噪音，固定的ACD其实也很关键
那么，是什么造成了早期的CMOS在感光度上不如CCD呢，我们得从
它的构造说起。
CCD与CMOS的第一个区别体现在感光单位即像素结构不同。
前者的感光元件除了感光二极管之外，还包括一个用于控制相邻电荷的存储单元，感光
二极管占据了绝大部分面积。
而CMOS感光元件的构成比较复杂，除处于核心
地位的感光二极管之外，它还包括放大器与模数转换电路，每个成像点构成为
一个感光二极管和三颗晶体管，而感光二极管占据的面积只是整个元件的一小
部分。
CCD相机与COMS相机的区分CCD，(Charge Coupled Device)，即“电荷耦合器件”，以百万像素为单位。
数码相机规格中的多少百万像素，指的就是CCD的分辨率。
CCD是一种感光半导体芯片，用于捕捉图形，广泛运用于扫描仪、复印机以及无胶片相机等设备。
与胶卷的原理相似，光线穿过一个镜头，将图形信息投射到CCD上。
但与胶卷不同的是，CCD既没有能力记录图形数据，也没有能力永久保存下来，甚至不具备“曝光”能力。
所有图形数据都会不停留地送入一个“模-数”转换器，一个信号处理器以及一个存储设备(比如内存芯片或内存卡)。
CCD有各式各样的尺寸和形状，最大的有2×2平方英寸。
1970美国贝尔实验室发明了CCD。
二十年后，人们利用这一技术制造了数码相机，将影像处理行业推进到一个全新领域。
CMOS,(Complementary Metal Oxide Semiconductor)，即“互补金属氧化物半导体”。
它是计算机系统内一种重要的芯片，保存了系统引导所需的大量资料。
有人发现，将CMOS 加工也可以作为数码相机中的感光传感器，其便于大规模生产和成本低廉的特性是商家们梦寐以求的。
从技术的角度比较，CCD与CMOS有如下四个方面的不同：1、信息读取方式：CCD电荷耦合器存储的电荷信息，需在同步信号控制下一位一位地实施转移后读取，电荷信息转移和读取输出需要有时钟控制电路和三组不同的电源相配合，整个电路较为复杂。
CMOS光电传感器经光电转换后直接产生电流(或电压)信号，信号读取十分简单。
2、速度：CCD电荷耦合器需在同步时钟的控制下，以行为单位一位一位地输出信息，速度较慢；而CMOS光电传感器采集光信号的同时就可以取出电信号，还能同时处理各单元的图像信息，速度比CCD电荷耦合器快很多。
3、电源及耗电量：CCD电荷耦合器大多需要三组电源供电，耗电量较大；CMOS光电传感器只需使用一个电源，耗电量非常小，仅为CCD电荷耦合器的1/8到1/10，CMOS光电传感器在节能方面具有很大优势。
CMOS和CCD监控摄像机的区别数码相机所用CMOS和CCD监控摄像机的区别数码相机所用CCD 监控摄像机目前的技术比较成熟，在尺寸方面也具有一定的优势（由于工艺方面的原因CMOS的尺寸无法做的很大），但其工艺复杂、成本高、耗电量大、像素提升难度大等问题也是不可否认的。
而CMOS由于制造工艺简单，因此可以在普通半导体生产线上进行生产，其制造成本比较低廉。
CCD 和CMOS各自的利弊，我们可以从技术的角度来比较两者主要存在的区别：（a）信息读取方式不同CCD传感器存储的电荷信息需在同步信号控制下一位一位的实施转移后读取，电荷信息转移和读取输出需要有时钟控制电路和三组不同的电源相配合，整个电路较为复杂。
CMOS 传感器经光电转换后直接产生电流（或电压）信号，信号读取十分简单。
（b）速度有所差别CCD传感器需在同步时钟的控制下以行为单位一位一位的输出信息，速度较慢；而CMOS传感器采集光信号的同时就可以取出电信号，还能同时处理各单元的图象信息，速度比CCD快很多。
（c）电源及耗电量CCD传感器电荷耦合器大多需要三组电源供电，耗电量较大；CMOS传感器只需使用一个电源，耗电量非常小，仅为CCD电荷耦合器的1/8到1/10，CMOS光电传感器在节能方面具有很大优势。
（d）成像质量CCD传感器制作技术起步较早，技术相对成熟，采用PN结合二氧化硅隔离层隔离噪声，成像质量相对CMOS传感器有一定优势。
由于CMOS传感器集成度高，光电传感元件与电路之间距离很近，相互之间的光、电、磁干扰较为严重，噪声对图象质量影响很大。
CCD与CMOS两种传感器在“内部结构”和“外部结构”上都是不同的。
内部结构（传感器本身的结构）CCD的成像点为X－Y纵横矩阵排列，每个成像点由一个光电二极管和其控制的一个邻近电荷存储区组成。
光电二极管将光线（光量子）转换为电荷（电子），聚集的电子数量与光线的强度成正比。
在读取这些电荷时，各行数据被移动到垂直电荷传输方向的缓存器中。
每行的电荷信息被连续读出，再通过电荷/电压转换器和放大器传感。
这种构造产生的图像具有低噪音、高性能的特点。
但是生产CC D需采用时钟信号、偏压技术，因此整个构造复杂，增大了耗电量，也增加了成本。
数码相机成像过程CMOS传感器周围的电子器件，如数字逻辑电路、时钟驱动器以及模/数转换器等，可在同一加工程序中得以集成。
CMOS传感器的构造如同一个存储器，每个成像点包含一个光电二极管、一个电荷/电压转换单元、一个重新设置和选择晶体管，以及一个放大器，覆盖在整个传感器上的是金属互连器（计时应用和读取信号）以及纵向排列的输出信号互连器，它可以通过简单的X－Y寻址技术读取信号。
外部结构（传感器在产品上的应用结构）CCD电荷耦合器仅能输出模拟电信号，输出的电信号还需经后续地址译码器、模数转换器、图像信号处理器处理，并且还须提供三组不同电压的电源和同步时钟控制电路，集成度非常低。
由CCD电荷耦合器构成的数码相机通常有六个芯片，有的多达八片，最少的也有三片，使CCD电荷耦合器制作的数码相机成本较高。
CMOS光电传感器的加工采用半导体厂家生产集成电路的流程，可以将数码相机的所有部件集成到一块芯片上，如光敏元件、图像信号放大器、信号读取电路、模数转换器、图像信号处理器及控制器等，都可集成到一块芯片上，还具有附加DRAM的优点。
只需要一个芯片就可以实现数码相机的所有功能，因此采用CMOS芯片的光电图像转换系统的整体成本很低。
________________________________________CCD CMOS全称电荷耦合装置Charge Coupled Device 互补金属氧化物半导体Complementary Metal Oxide Semiconductor价格高低噪声（照片暗部的不规则杂点）低较高耗电量高低影响锐利度高一般动态范围高一般发展趋势技术较为成熟生产厂家众多，技术不断有突破性进展。
其实，CCD也有两种：全帧(full frame)的和隔行(interline)的。
这两种CCD的性能区别非常大。
总的来说，全帧的CCD性能最好。
其次是隔行的CCD。
CMOS 的综合性能最差。
full frame CCD最突出的优势是分辨率和动态范围。
最弱的地方就是贵，耗电。
CMOS最差的地方是分辨率，动态范围和噪声。
优势就是便宜，省电。
interline CCD比CMOS强的地方在于噪声。
总的来说，两种CCD的颜色还原都比CMOS强。
现在一般的消费级数码相机，在宣传上都不说是Full frame CCD还是Interline CCD。
当然多数都是后者。
专业级的数码相机，肯定是前者。
所以，Full frame CCD 和Interline CCD 间的区别，都存在于专业级数码相机和消费级机之间。
当然，专业级数码相机彩用的大面积CCD带来的好处更突出。
数码相机与传统照相机相比的最大区别，在于数码相机用半导体芯片取代了传统摄影用胶卷，并实现了数字化的影像存储，因而成像芯片对数码相机拍摄质量的影像，就像胶卷对传统摄影拍摄质量的影响一样，举足轻重。
传统摄影选择胶卷有着很大的灵活性，发现某种牌号的胶卷质量不理想，可以另购其它牌号的，完全可“朝三暮四”，而成像芯片与数码相机构成一个密不可分的整体，是“从一而终”，一经选定某种型号的数码相机，成像芯片随之确定而无法更换。
因此，我们必须对数码相机的成像芯片给以足够的关注，既要关注它的类型，又要关注它的分辨率、尺寸、像元尺寸和制作质量。
监控摄像机成像芯片的种类及质量成像芯片的作用，是将数码相机镜头成在它上面的像转换为电荷输出。
目前数码相机用成像芯片分为CCD和CMOS两类。
用CCD作成像芯片的数码相机已为人们所熟悉，因为全世界数码相机型号的95％以上，我国市场销售数码相机的100％，都是使用CCD作成像芯片的。
与CMOS相比，CCD问世较早，具有制作水平高、生产规模大、成像质量高（尤其是噪声水平低）、技术成熟的特点。
CMOS是互补金属氧化物半导体器件，它的光电转换功能与CCD相似，区别主要在于光电转换后信息传送的方式不同。
CMOS具有信息读取方式简单、输出信息速率快、耗电省（仅为CCD芯片的1／10左右）、体积小、重量轻、集成度高、价格低等特点，是未来数码相机理想的成像芯片，但要达到CCD芯片的成像质量，仍有漫长的路要走，因而目前选购CCD芯片数码相机是明智之举。
CCD芯片又分为线型和面型两大类。
线型CCD芯片的最大特点是分辨率很高，可拍摄得到1000万以上像素水平影像的数码相机，都采用线型CCD芯片的。
目前线型CCD数码相机最高可拍摄得到的像素水平高达1．3亿。
遗憾的是线型CCD数码相机是扫描型的，曝光方式与平台扫描仪相似，曝光时间特别长，无法拍摄动态物体，更不能进行闪光拍摄。
采用面型CCD芯片的数码相机的最大特点是可瞬间曝光，应用灵活性大，国内市场上所见到的轻便数码相机和单反数码相机，都采用面型CCD芯片，目前最高像素水平为600万。
成像芯片的分辨率如何挑选监控摄像机成像芯片的分辨率是数码相机最重要的性能指标，通常用像素数表示，意味着数码相机将镜头成在CCD芯片上面的像以多少个“点”加以记录。
这已为越来越多的人所认识，只是还必须注意以下三方面的区别：1．CCD芯片分辨率与拍摄分辨率之间的区别。
CCD芯片分辨率是指芯片上所具有的CCD像元数；拍摄分辨率是指拍摄时实际参与成像的CCD像元数。
由于数码相机将CCD 芯片上的部分CCD像元用于测光、自动聚焦和自动调整白平衡等方面，使得拍摄分辨率总是小于CCD芯片分辨率。
选购数码相机既要看CCD芯片分辨率，更要看可最大拍摄分辨率。
2．拍摄分辨率与插值分辨率之间的区别。
拍摄分辨率是拍摄时实际参与成像的CCD像元数；插值分辨率是用软件插值的方法产生得到的，比CCD芯片上实际参与成像的像元数更多像素的分辨率。
插值后的像素水平是更高了，甚至于成倍提高，但插值将导致影像反差的降低，成像锐度的下降，因此要分清插值分辨率与拍摄分辨率。
3．线型CCD芯片与面型CCD芯片分辨率的含义有区别。
在采用线型CCD芯片的数码相机上，由三个像元产生一个影像像素；而面型CCD芯片在每一个像元的基础之上都要产生一个像素（将具体像元的信息与周围像元的信息综合得到）。
因而线型CCD数码相机上除了标有正常的分辨率外，还标有相当于面型CCD数码相机的分辨率，即三倍的数值。
如目前最高拍摄分辨率为1．3亿像素水平的数码相机，还标有相当于3．9亿像素水平。
购用数码相机，并非像素水平越高越好，多高像素水平的数码相机合适，完全取决于我们的实际应用。
比如，家庭购用数码相机，分辨率一般达到1500×1000就可以了，这种像素水平数码相机拍摄所制作的7、8英寸的照片，有着完全令人满意的分辨率；用于拍摄网页图像的数码相机，分辨率有1028×768的影像水平就足够，当然，拍摄网页用图像可以用更价廉的网络照相机（WebCam ）；摄制多媒体课件用图像，数码相机的分辨率与投影机的分辨率相当即可。
目前学校中用投影机的分辨率多在800×600、102 4×768的像素水平上；婚纱摄影、广告摄影用于摄制大幅面照片的数码相机，像素水平至少在600万以上。
购数码相机后要用于不同的方面，则应按其中高分辨率的应用要求，确定选购数码相机的像素水平。
成像芯片的尺寸数码相机CCD芯片的尺寸，人们很少关心，甚至于一些轻便数码相机的性能介绍上也没有标明CCD芯片的大小，而随着数码相机像素水平的不断提高，CCD芯片的尺寸指标显得越发重要。
无论是摄像机还是数码相机，只要是面向大众而不是按专业使用设计的，都倾向于使用小尺寸的面型CCD芯片。
这一方面是为了降低C CD芯片制作成本，因为CCD芯片的面积越大，制作成品率越低，生产成本陡增；另一方面是使设备小型化、轻量化的需要，因为只有CCD芯片尺寸小，镜头、机身的尺寸才可以随之减小。
在轻便和单反数码相机中所有的CCD芯片，最小尺寸是卡西欧QV－10、Q V－30上使用的仅有约2．4mm×1．8mm大小；最大尺寸是柯达、佳能单反数码相机EOSDCS1、EOSD6000、DC S460、DCS560、DCS660上使用的高达27．6mm×18．4mm，最大的与最小的CCD芯片成像面积相差上百倍。
CCD芯片的制作水平近十几年来每年都会发生突飞猛进的发展，尤其表现在CCD芯片中单个像元的尺寸上。
早期的技术无法将CCD 芯片中的单个像元做得很小，1mm长度上只能制作几十个像元，即单个像元的大小在几十微米。
而现在1mm长度上最多可制作200 多个像元，像元的大小已小到几微米。
