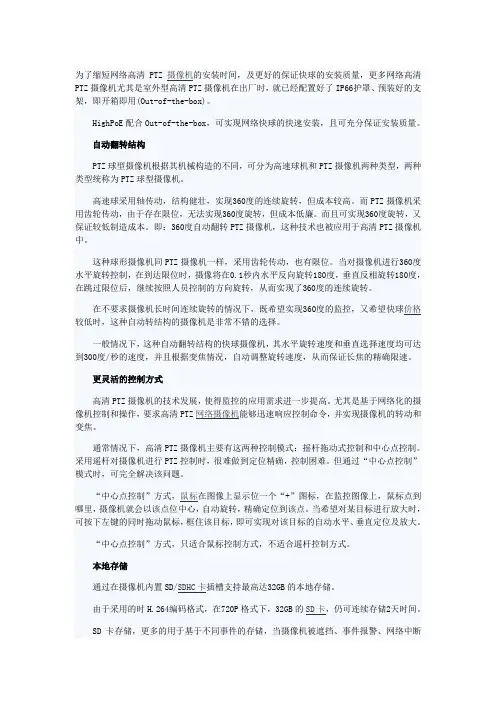

为了缩短网络高清PTZ摄像机的安装时间，及更好的保证快球的安装质量，更多网络高清PTZ摄像机尤其是室外型高清PTZ摄像机在出厂时，就已经配置好了IP66护罩、预装好的支架，即开箱即用(Out-of-the-box)。
HighPoE配合Out-of-the-box，可实现网络快球的快速安装，且可充分保证安装质量。
自动翻转结构PTZ球型摄像机根据其机械构造的不同，可分为高速球机和PTZ摄像机两种类型，两种类型统称为PTZ球型摄像机。
高速球采用轴传动，结构健壮，实现360度的连续旋转，但成本较高。
而PTZ摄像机采用齿轮传动，由于存在限位，无法实现360度旋转，但成本低廉。
而且可实现360度旋转，又保证较低制造成本。
即：360度自动翻转PTZ摄像机，这种技术也被应用于高清PTZ摄像机中。
这种球形摄像机同PTZ摄像机一样，采用齿轮传动，也有限位。
当对摄像机进行360度水平旋转控制，在到达限位时，摄像将在0.1秒内水平反向旋转180度，垂直反相旋转180度，在跳过限位后，继续按照人员控制的方向旋转，从而实现了360度的连续旋转。
在不要求摄像机长时间连续旋转的情况下，既希望实现360度的监控，又希望快球价格较低时，这种自动转结构的摄像机是非常不错的选择。
一般情况下，这种自动翻转结构的快球摄像机，其水平旋转速度和垂直选择速度均可达到300度/秒的速度，并且根据变焦情况，自动调整旋转速度，从而保证长焦的精确限速。
更灵活的控制方式高清PTZ摄像机的技术发展，使得监控的应用需求进一步提高。
尤其是基于网络化的摄像机控制和操作，要求高清PTZ网络摄像机能够迅速响应控制命令，并实现摄像机的转动和变焦。
通常情况下，高清PTZ摄像机主要有这两种控制模式：摇杆拖动式控制和中心点控制。
采用遥杆对摄像机进行PTZ控制时，很难做到定位精确，控制困难。
但通过“中心点控制”模式时，可完全解决该问题。
“中心点控制”方式，鼠标在图像上显示位一个“+”图标，在监控图像上，鼠标点到哪里，摄像机就会以该点位中心，自动旋转，精确定位到该点。

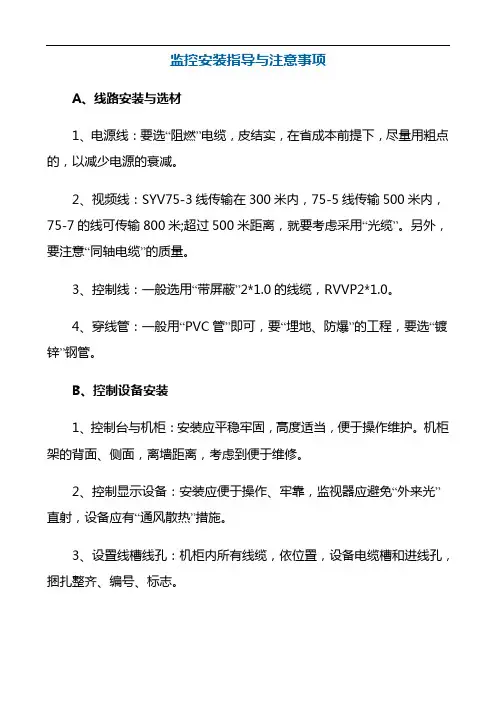

监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。
2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。
另外，要注意“同轴电缆”的质量。
3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。
4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。
B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。
机柜架的背面、侧面，离墙距离，考虑到便于维修。
2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。
3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。
4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。
5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。
检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。
C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。
2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。
3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。
4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。
5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。
6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。
监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。

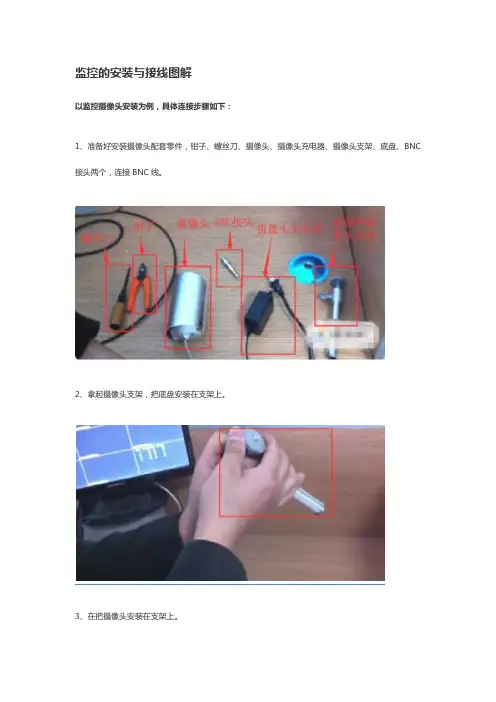

监控的安装与接线图解
以监控摄像头安装为例，具体连接步骤如下：
1、准备好安装摄像头配套零件，钳子、螺丝刀、摄像头、摄像头充电器、摄像头支架、底盘、BNC 接头两个，连接BNC线。
2、拿起摄像头支架，把底盘安装在支架上。
3、在把摄像头安装在支架上。
4、检查电源是否是摄像头配套电源。
5、连接电源插头和摄像机插头。
6、把BNC线拿出来头上的一小截削出中间铜线。
7、拿出BNC接口，接上去用螺丝刀拧紧。
8、用钳子夹底部固定好。
9、两头接好后一边连接摄像头一边连接电脑主机或者摄像机硬盘。
10、调试好之后就可以在电脑上看到监控画面了。
安装监控需要注意：
1、安装角度：主要分为两种：筒型和半球型。
其中筒型比较常见，室内外通用；半球型一般用于室内，体积较小，可以壁挂或吸顶式安装。
应避免直射光源，最好不要逆光安装，室外尽量选择室外专用支架，zd但是抗风系数就大大不一样了。
2、安装高度：监控摄像机的安装高度不能太低，也不能太高，不方便以后的维修，建议安装高度在三四米即可。
3、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米；超过500米距离，就专要考虑采用“光缆”。
另外，要注意“同轴电缆”的质量。

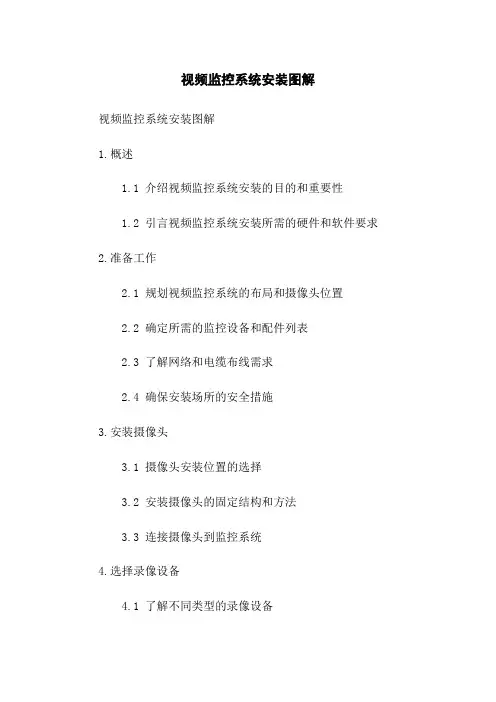

视频监控系统安装图解视频监控系统安装图解1.概述1.1 介绍视频监控系统安装的目的和重要性1.2 引言视频监控系统安装所需的硬件和软件要求2.准备工作2.1 规划视频监控系统的布局和摄像头位置2.2 确定所需的监控设备和配件列表2.3 了解网络和电缆布线需求2.4 确保安装场所的安全措施3.安装摄像头3.1 摄像头安装位置的选择3.2 安装摄像头的固定结构和方法3.3 连接摄像头到监控系统4.选择录像设备4.1 了解不同类型的录像设备4.2 考虑所需的存储容量和录制时间4.3 连接摄像头到录像设备5.设置监控系统5.1 配置摄像头和录像设备的网络设置5.2 安装和配置监控系统的软件5.3 设置录像设备的录制参数和存储路径5.4 测试和调试监控系统6.配置远程访问6.1 配置远程访问的网络设置6.2 设置远程访问的用户权限和密码6.3 安装和配置远程访问的移动设备应用程序7.系统维护和故障排除7.1 定期检查和清洁监控设备7.2 确保系统更新和漏洞修复7.3 常见故障排除方法和解决方案8.附件在本文档中可以附上以下附件：- 视频监控系统布局图- 摄像头和录像设备的安装图纸- 网络和电缆布线图- 监控系统的配置文件和日志9.法律名词及注释- 视频监控法：指规定了公共场所和特定场所可安装视频监控设备的法律法规。
根据不同国家和地区的具体法律，对监控设备的使用方式、隐私保护等方面有所规定。
- 隐私保护：指在使用视频监控系统时保护个人和机构的隐私权，遵守相关法律法规并采取适当的措施，如限制监控范围、标示监控区域等。

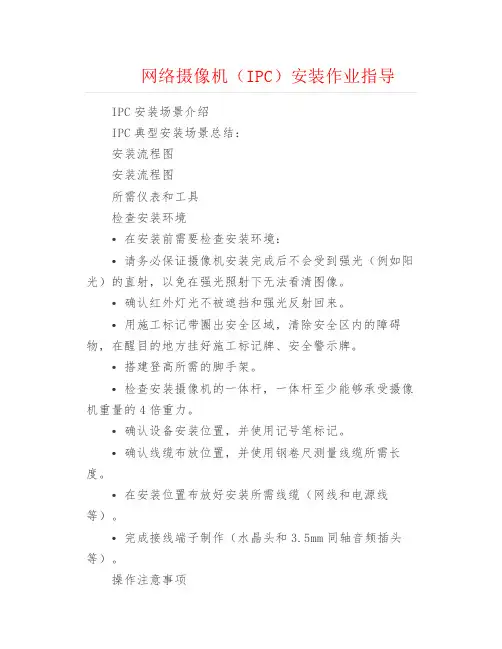

网络摄像机（IPC）安装作业指导IPC安装场景介绍IPC典型安装场景总结：安装流程图安装流程图所需仪表和工具检查安装环境•在安装前需要检查安装环境：•请务必保证摄像机安装完成后不会受到强光（例如阳光）的直射，以免在强光照射下无法看清图像。
•确认红外灯光不被遮挡和强光反射回来。
•用施工标记带圈出安全区域，清除安全区内的障碍物，在醒目的地方挂好施工标记牌、安全警示牌。
•搭建登高所需的脚手架。
•检查安装摄像机的一体杆，一体杆至少能够承受摄像机重量的4倍重力。
•确认设备安装位置，并使用记号笔标记。
•确认线缆布放位置，并使用钢卷尺测量线缆所需长度。
•在安装位置布放好安装所需线缆（网线和电源线等）。
•完成接线端子制作（水晶头和3.5mm同轴音频插头等）。
操作注意事项•在施工安装的任何过程中，避免手拎、拉扯尾线，尾线被拉，导致PG头松脱。
•在安装过程中，尾线不要用力拉扯，避免支架内部的尾线被拉直受力。
•尾线和外部线缆对接时，如果尾线过长，不能剪断，否者水会从线芯与套管之间进入设备内部。
安装摄像机步骤1使用压线钳对摄像机电源线、告警线、接地线及对接的电源线、告警线、接地线压接上冷压端子压接冷压端子图步骤2从球机配套辅料包中取出球机安装转接环，套在尾线上套转接环图步骤3使用内六角螺丝刀把转接环固定到球机上固定转接环图步骤4将安全绳一端挂在摄像机上，一端挂在一体杆上挂摄像机图步骤5将对接电源线插入凤凰端子（AC24V无正负极之分），拧紧螺丝连接电源线步骤6将凤凰端子插在摄像机上，拧紧防松脱螺钉，用手轻微拉，电源线不松脱固定凤凰端子图步骤7所需的警告输入输出线和地线用接线端子对接接线图步骤8组装网线防水接头的组件网线防水接头组件图组装网线护套图步骤9网线穿过网线护套，接着压接网线水晶头，五类线的线序为T568B（白橙橙、白绿蓝、白蓝绿、白棕棕），用网线测试仪测试网线是否连接正确制作网线图步骤10防水处理，用防水胶带将各个线缆分别缠绕（包括电源线和网线）压接冷压端子图步骤11将尾线塞进一体杆内尾线处理图步骤12拧紧转接环拧紧转接环图步骤13用内六角扳手固定转接环固定转接环图结束电源接入基本规范1、电源接入详细连线图室外供电典型线路图室内供电典型线路图室内POE供电典型线路图2、市电取电规范1.配电柜或者弱电间的电源应该为适配器的额定电源（国内220V50Hz），如果电压波动超出+20%~-5%范围时，应设稳压装置，稳压装置标称的功率不得小于系统使用功率的1.5倍；2.配电箱或者弱电间到摄像机的市电走线长度一般不大于500m，线径不小于2*1.5mm2，如果长度增加需要增加线径；配电箱或者弱电间到摄像机的市电走线需要采用星形走线，如果不同设备采用链形走线需要根据负载的功率增加线径；星形走线与链形走线4.设备满负载供电的情况下，适配器的输入电源的电压波如果超出+10%~-10%，则在摄像机段需要增加应设稳压装置，稳压装置标称的功率不得小于系统使用功率的1.5倍；5.UPS配置要求：配置UPS电源时，UPS额定功率至少是摄像机额定功率60%以上，才能确保摄像机能够稳定工作；满载时UPS蓄电池工作时间=蓄电池组容量×电压/主机额定功率×0.75（功率因数）3、摄像机供电规范1.适配的规格电压要符合摄像机的输入电压范围，适配器的输出电流要大于摄像机的额定电流；2.AC24V和DC12V摄像机供电的设备，适配器与摄像机之间的走线不能大于10m，线径不能小于1mm2；如果走线长度大于10m需要在适配器的输出和摄像机的输入端，需要增加防雷器，并且线径需要增加；3.AC24V和DC12V摄像机供电的设备，必须采用一个适配器给一个摄像机供电的方式，不允许一个适配器给多摄像机供电；4.设备满载的情况下，摄像机的输入电压波动不能超过摄像机供电电压范围的10%；5.POE供电场景POE供电网线不能超过100m，POE的供电功率≥摄像机POE功率；6.AC24V电源适配器给摄像机供电，由于自身重量不能放置在承重不足的地方，例如天花板。

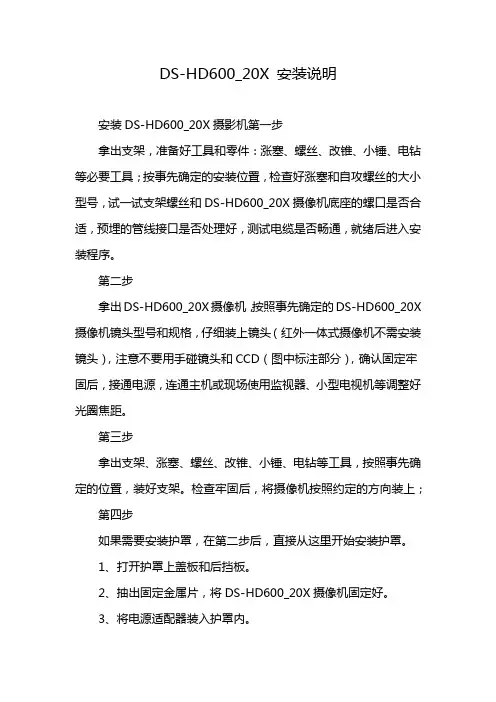

DS-HD600_20X 安装说明
安装DS-HD600_20X摄影机第一步
拿出支架，准备好工具和零件：涨塞、螺丝、改锥、小锤、电钻等必要工具；按事先确定的安装位置，检查好涨塞和自攻螺丝的大小型号，试一试支架螺丝和DS-HD600_20X摄像机底座的螺口是否合适，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进入安装程序。
第二步
拿出DS-HD600_20X摄像机，按照事先确定的DS-HD600_20X 摄像机镜头型号和规格，仔细装上镜头（红外一体式摄像机不需安装镜头），注意不要用手碰镜头和CCD（图中标注部分），确认固定牢固后，接通电源，连通主机或现场使用监视器、小型电视机等调整好光圈焦距。
第三步
拿出支架、涨塞、螺丝、改锥、小锤、电钻等工具，按照事先确定的位置，装好支架。
检查牢固后，将摄像机按照约定的方向装上；
第四步
如果需要安装护罩，在第二步后，直接从这里开始安装护罩。
1、打开护罩上盖板和后挡板。
2、抽出固定金属片，将DS-HD600_20X摄像机固定好。
3、将电源适配器装入护罩内。
4、复位上盖板和后挡板，理顺电缆，固定好，装到支架上。
第五步
把焊接好的视频电缆BNC插头插入视频电缆的插座内，确认固定牢固。
第六步
将电源适配器的电源输出插头插入DS-HD600_20X摄像机的电源插口，并确认牢固度。
第七步
把电缆的另一头接入控制主机或监视器（电视机），确保牢固。
第八步
接通监控主机和DS-HD600_20X摄像机电源，通过监视器调整DS-HD600_20X摄像机角度到预定范围。
如果摄像机只是固定监控某个位置不需要转动，那么只用摄像机支架就可以满足要求了。
普通摄像机支架安装简单，价格低廉，而且种类繁多。
普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。
室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中我们发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上……由于种种原因，现有的支架可能难以满足要求，需要另外加工或改进，这里就不再多说了。
室内摄像机的安装高度以2.5～5m为宜，室外以3.5～10m为宜;电梯轿箱内安装在其顶部，与电梯操作器成对角处，且摄像机的光轴与电梯的两壁及天花板成45度。
摄像机的安装注意事项摄像机的使用很简单，通常只要正确安装镜头、连通信号电缆，接通电源即可工作。
但在实际使用中，如果不能正确地安装镜头并调整摄像机及镜头的状态，则可能达不到预期使用效果。
应注意镜头与摄像机的接口，是C型接口还是CS型接口(这一点要切记，否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机的CCD芯片)。
安装镜头时，首先去掉摄像机及镜头的保护盖，然后将镜头轻轻旋入摄像机的镜头接口并使之到位。
对于自动光圈镜头，还应将镜头的控制线连接到摄像机的自动光圈接口上，对于电动两可变镜头或三可变镜头，只要旋转镜头到位，则暂时不需校正其平衡状态(只有在后焦聚调整完毕后才需要最后校正其平衡状态)。
调整镜头光圈与对焦关闭摄像机上电子快门及逆光补偿等开关，将摄像机对准欲监视的场景，调整镜头的光圈与对焦环，使监视器上的图像最佳。
如果是在光照度变化比较大的场合使用摄像机，最好配接自动光圈镜头并作摄像机的电子快门开关置于OFF。
如果选用了手动光圈则应将摄像机的电子快门开关置于ON，并在应用现场最为明亮(环境光照度最大)时，将镜头光圈尽可能开大并仍使图像为最佳(不能使图像过于发白而过载)，镜头即调整完毕。
装好防护罩并上好支架即可在以上调整过程中，若不注意在光线明亮时将镜头的光圈尽可能开大，而是关得比较小，则摄像机的电子快门会自动调在低速上，因此仍可以在监视器上形成较好的图像;但当光线变暗时，由于镜头的光圈比较小，而电子快门也已经处于最慢(1/50s)了，此时的成像就可能是昏暗一片了。

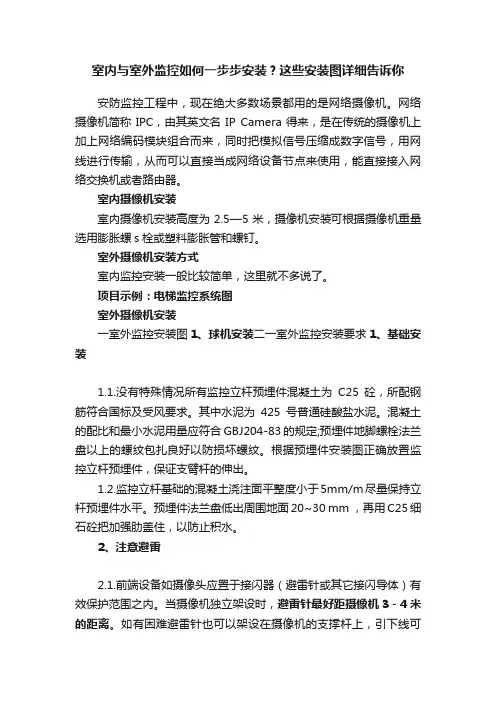

室内与室外监控如何一步步安装？这些安装图详细告诉你安防监控工程中，现在绝大多数场景都用的是网络摄像机。
网络摄像机简称IPC，由其英文名IP Camera得来，是在传统的摄像机上加上网络编码模块组合而来，同时把模拟信号压缩成数字信号，用网线进行传输，从而可以直接当成网络设备节点来使用，能直接接入网络交换机或者路由器。
室内摄像机安装室内摄像机安装高度为2.5—5米，摄像机安装可根据摄像机重量选用膨胀螺s栓或塑料膨胀管和螺钉。
室外摄像机安装方式室内监控安装一般比较简单，这里就不多说了。
项目示例：电梯监控系统图室外摄像机安装一室外监控安装图1、球机安装二一室外监控安装要求1、基础安装1.1.没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定;预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出。
1.2.监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水。
2、注意避雷2.1.前端设备如摄像头应置于接闪器（避雷针或其它接闪导体）有效保护范围之内。
当摄像机独立架设时，避雷针最好距摄像机 3－4 米的距离。
如有困难避雷针也可以架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用Φ8 的镀锌圆钢。
为防止电磁感应，沿杆引上摄像机的电源线和信号线应穿金属管屏蔽。
2.2.为防止雷电波沿线路侵入前端设备，应在设备前的每条线路上加装合适的避雷器，如电源线（AC220V 或 DC12V）、网线、控制线、开关线。
2.3.摄像机的电源一般使用AC220V 或 DC12V。
摄像机由直流变压器供电的，单相电源避雷器应串联或并联在直流变压器前端，如直流电源传输距离大于 15 米，则摄像机端还应串接低压直流避雷器。

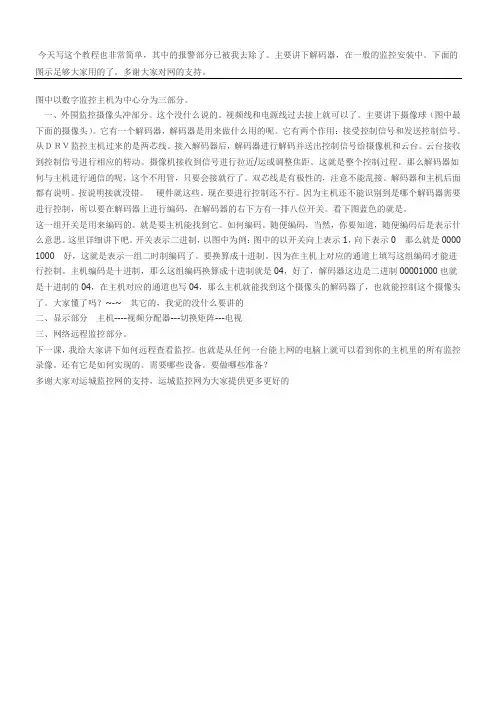

今天写这个教程也非常简单，其中的报警部分已被我去除了。
主要讲下解码器，在一般的监控安装中。

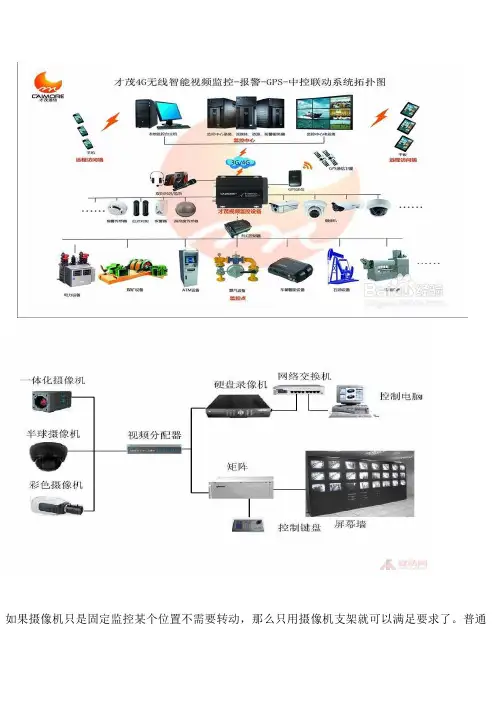

下面的图中以数字监控主机为中心分为三部分。
一、外围监控摄像头冲部分。
这个没什么说的。
视频线和电源线过去接上就可以了。
主要讲下摄像球（图中最下面的摄像头）。
它有一个解码器，解码器是用来做什么用的呢。
它有两个作用：接受控制信号和发送控制信号。
从ＤＲＶ监控主机过来的是两芯线。
接入解码器后，解码器进行解码并送出控制信号给摄像机和云台。
云台接收到控制信号进行相应的转动。
摄像机接收到信号进行拉近/运或调整焦距。
这就是整个控制过程。
那么解码器如何与主机进行通信的呢，这个不用管，只要会接就行了。
双芯线是有极性的，注意不能乱接。
解码器和主机后面都有说明。
按说明接就没错。
硬件就这些。
现在要进行控制还不行。
因为主机还不能识别到是哪个解码器需要进行控制，所以要在解码器上进行编码，在解码器的右下方有一排八位开关。
看下图蓝色的就是。
这一组开关是用来编码的。
就是要主机能找到它。
如何编码。
随便编码，当然，你要知道，随便编码后是表示什么意思。
这里详细讲下吧。
开关表示二进制，以图中为例：图中的以开关向上表示1，向下表示0那么就是0000 1000好，这就是表示一组二时制编码了。
要换算成十进制。
因为在主机上对应的通道上填写这组编码才能进行控制。
主机编码是十进制，那么这组编码换算成十进制就是04，好了，解码器这边是二进制00001000也就是十进制的04，在主机对应的通道也写04，那么主机就能找到这个摄像头的解码器了，也就能控制这个摄像头了。
大家懂了吗？~-~其它的，我觉的没什么要讲的二、显示部分主机----视频分配器---切换矩阵---电视三、网络远程监控部分。
下一课，我给大家讲下如何远程查看监控。
也就是从任何一台能上网的电脑上就可以看到你的主机里的所有监控录像。
还有它是如何实现的。
需要哪些设备。
要做哪些准备？多谢大家对运城监控网的支持，运城监控网为大家提供更多更好的。
监控摄像头组装全过程原来如此简单
说起监控摄像头，我们就基本上会想到高科技，想不到吧，原来的高科技组装竟然是如此简单，下面请看监控摄像头的组装全过程吧。
下图是监控摄像头的全部配件，一个外壳，一个PVC面板，一个夜视红外灯，一个镜头，一个外壳的防水玻璃和一些小罗丝组成。
够简单吧。
空空的外壳里面只有一根电源线和一根视频线。
电源线的接头接红外灯，视频线的接头接下面的PVC面板。
下图：红钱灯和镜头
镜头对准PVC面板的镜片，然后安装上镙丝。
然后接上红外灯，再接上电源等，然后拧紧，
如图：把头接好后，放入外壳中
下图：把盖拧紧，
接上外盖，
OK，一个摄像头完成了，摄像头的组装就是那么简单。
隔行如隔山，所谓的技术其实就是对外行的人来说的，因为不懂，所以技术。
海康监控安装图片教程海康监控是一款非常实用的安防设备，它能够帮助用户实时监控并记录周围环境的情况，保障个人和财产的安全。
下面就为大家介绍海康监控的安装步骤，并配以详细的图片教程。
第一步：确定安装位置首先，我们需要确定监控摄像头的安装位置。
为了能够有效地监控所需要的区域，我们需要选择一个高度适宜、视角广阔的位置。
选择好位置后，我们需要将摄像头固定在墙面上。
第二步：固定支架在将摄像头固定在墙面前，我们需要先安装一个支架。
将支架放在预定的位置上，使用螺丝将其固定在墙面上。
确保支架牢固且稳定。
第三步：连接电源线在连接摄像头前，我们需要先连接电源线。
电源线长度一般为2米，足够我们进行摄像头的安装。
使用螺丝刀松开电源线接口上的螺丝，将电源线正确地插入接口中。
然后用螺丝刀将螺丝固定紧。
第四步：连接视频线连接好电源线后，我们需要连接视频线。
视频线和电源线一样长，可以满足我们的需求。
找到摄像头上的视频接口，使用螺丝刀松开螺丝，将视频线插入接口中。
然后用螺丝刀将螺丝固定紧。
第五步：调整角度连接好电源线和视频线后，我们需要调整摄像头的角度，确保能够覆盖需要监控的区域。
根据具体的需求，利用手动调节摄像头的云台，上下左右调整摄像头的角度。
调整到满意的位置后，可以用螺丝刀将云台固定。
第六步：连接电源接下来，我们需要连接摄像头的电源。
将电源线插入适配器，再将适配器插入电源插座，确保电源供应充足。
摄像头供电后，会发出蜂鸣声和指示灯会亮起。
第七步：连接显示设备摄像头安装好后，我们可以使用显示设备来观看监控画面。
将显示设备（如电视或电脑显示器）与摄像头连接，打开设备并调整输入源。
第八步：配置网络如果需要通过网络远程查看监控画面，我们需要将摄像头连接到网络。
找到摄像头上的网络接口，使用网线将其连接到网络路由器上。
第九步：设置摄像头参数最后，我们需要设置摄像头的参数，以满足不同的应用需求。
通过显示设备上的菜单或PC端的软件，可以设置摄像头的分辨率、存储方式、报警设置等。
不会安装监控的朋友看过来，这里有超详细监控安装教学教程大家好，这里是一涛说电脑，今天给大家讲讲关于监控的一些事。
本篇属于长篇技术教学，有精通的朋友请绕路，有不懂或者不精通的朋友请耐心看完或多或少都有些许收获。
交通监控治安监控小区监控说到监控，大家已经非常熟悉了吧，大街小巷满街都是，我们在大街上看到有交通监控、治安监控，还有小区的安防监控。
今天就给大家分享一下如何安装常规监控。
监控分为模拟信号，和数字信号，现在多数都是使用的数字信号，而逐渐模拟信号将会淘汰。
今天主要讲解数字信号监控安装。
首先需要了解一下，常用的监控器材。
监控常规设备和常规辅材：常见的监控需要用到的设备有：摄像头、交换机、硬盘录像机、监控硬盘。
常规监控会用到的辅材有：网线、电源线，电源适配器。
为了让大家可以更加直观了解，我特地为大家做了一张图，请大家看下面图片。
通过上面图片我们可以看到摄像头的几种类型，下面介绍一下这几种类型的使用场景和摄像头的一些重要参数。
半球摄像头：就是形状是个半球。
半球式摄像头体积小巧，外型美观，适合与办公场所如公司以及装修档次高的场所使用。
最大的特点是美观且易于安装。
枪式摄像头：之所以叫做枪式，也是因为外形而来，一般适用于室外球型摄像头：顾名思义就是外形像一个球，我们俗称为：球机。
球型摄像头是可以360°旋转的，这也是球型摄像头的最大特点，除了能旋转还能：放大、缩小。
一般情况下，球型摄像头会用于室外比较空旷的地方，因为利用它可以旋转的特性，在一些比较特殊应用场景可以发挥出它的优势，例如下图中的球机可以设置为旋转180°，这样就可以把路面看完了，如果换成枪式1个摄像头肯定是不行的，这就是球机的优势所在。
上面介绍了摄像头的使用场景，接下来就介绍一下关于摄像头的几个重要参数，请大家一定认真查看。
重点：摄像头参数为了大家能快速的理解，这里并没有采用比较专业的解释，而是采用了大家通俗易懂的解释。
1.摄像头的像素，例如：200万像素或者400万像素，大家可以这样理解，这个跟手机摄像头一样像素越高成像清晰度就越高。
监控设备安装教程培训课件监控设备安装教程培训课件随着科技的发展，监控设备在我们的生活中扮演着越来越重要的角色。
无论是在家庭、商业还是公共场所，监控设备的安装已成为一项必不可少的任务。
为了能够正确地安装和使用监控设备，我们需要掌握一些基本的知识和技巧。
本篇文章将为大家介绍监控设备安装的教程培训课件，帮助大家更好地理解和掌握这一技能。
一、监控设备的基本原理在开始安装监控设备之前，我们首先需要了解一些基本的原理。
监控设备主要由摄像机、录像机和显示器组成。
摄像机负责捕捉图像，录像机负责存储图像，而显示器则用于展示图像。
了解这些基本原理可以帮助我们更好地理解监控设备的工作原理，从而更好地进行安装和维护。
二、监控设备的安装步骤1. 确定安装位置：首先，我们需要确定监控设备的安装位置。
这个位置应该能够覆盖到我们希望监控的区域，并且不易被人发现或破坏。
同时，我们还需要考虑到光线、角度等因素，以确保监控设备能够正常工作。
2. 安装摄像机：在选择好安装位置后，我们可以开始安装摄像机。
首先，我们需要将摄像机固定在合适的位置上，可以使用螺丝或其他固定装置。
然后，我们需要连接摄像机的电源和视频线，确保摄像机能够正常供电和传输图像。
3. 安装录像机：在摄像机安装完成后，我们需要安装录像机。
首先，我们需要将录像机放置在合适的位置上，通常是在一个安全、通风的地方。
然后，我们需要连接录像机的电源、摄像机和显示器，确保录像机能够正常工作并将图像传输到显示器上。
4. 安装显示器：最后，我们需要安装显示器，以便能够观看监控设备拍摄到的图像。
显示器通常需要连接到录像机上，通过设置录像机的参数来显示图像。
我们需要确保显示器的连接稳固，并且能够正确地显示图像。
三、监控设备的调试和维护安装完成后，我们还需要进行一些调试和维护工作，以确保监控设备的正常运行。
1. 调试：在安装完成后，我们需要调试监控设备，确保图像的清晰度、亮度等参数符合要求。
我们可以通过录像机的设置来进行调试，根据需要进行调整。
视频监控系统安装图解文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-视频监控系统安装图解一、网络监控常用设备网络摄像机、硬盘录像机NVR(或者普通pc机加客户端，适合家有台式电脑的普通用户少量安装)、交换机(需根据摄像头数量和码率进行调节，可采用供货商的建议)硬盘、显示器、网线、电源护套线、电源适配器(或12V直流开关电源)、摄像机支架、网线水晶头等。
二、摄像机安装方式前端摄像机在供电正常运行的状态下，通过网线和交换机将捕捉到的视频信号传到后台的硬盘录像机就行预览和存储。
针对监控系统点数的不同具体的连接方式有差异，具体连接图可看下面第三步。
安装步骤第一步：确定摄像机的安装位置和监控区域，将摄像机通过摄像机支架固定到建筑物或监控立杆上。
第二步：确定后台设备(硬盘录像机和显示器)的摆放位置，硬盘录像机安装好硬盘并摆放好，并为后台设备准备好电源插排。
第三步：前后端都完成好后，就需要布线(如果前期做好规划或方案，这一步其实是优先进行的，特别是在准备装修的环境下，管线是需要预埋好的)，线路分两部分：首先，确认好交换机的位置，需通过网线将每个摄像机连接到交换机，还需要将网络硬盘录像机(NVR)跟交换机接通，本着方便走线和美观、安全的原则走线，并在每根网线两头做好水晶头;其次，摄像机电源供电线布线，每个摄像机都需要一个12V/1A或2A的电源适配器，看施工环境或成本要求，可以用开关电源代替(建议一个12V/10A的开关电源不要带超过10个摄像头，以此类推)，需另配电源插头。
如图所示：如果摄像机POE供电的话，只需要敷设一根网线就可以，有POE交换机给摄像机供电。
如图所示：另外，根据监控系统的点数不同，所采用的连接方式也不同。
架构一：1-8个点的小型工程针对于1-8个点的小型工程，可以直接采用普通百兆交换机实现网络环境搭建。
假如采用200万像素IPC，码流以6Mbps计算，8台摄像机占用带宽为8*6=48M，而百兆交换机实际使用率为50%-70%，即50-70M，完全可以满足8台IPC的传输要求。
如果摄像机只是固定监控某个位置不需要转动，那么只用摄像机支架就可以满足要求了。
普通摄像机支架安装简单，价格低廉，而且种类繁多。
普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。
室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中我们发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上……由于种种原因，现有的支架可能难以满足要求，需要另外加工或改进，这里就不再多说了。
室内摄像机的安装高度以2.5～5m为宜，室外以3.5～10m为宜;电梯轿箱内安装在其顶部，与电梯操作器成对角处，且摄像机的光轴与电梯的两壁及天花板成45度。
摄像机的安装注意事项
摄像机的使用很简单，通常只要正确安装镜头、连通信号电缆，接通电源即可工作。
但在实际使用中，如果不能正确地安装镜头并调整摄像机及镜头的状态，则可能达不到预期使用效果。
应注意镜头与摄像机的接口，是C型接口还是CS型接口(这一点要切记，否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机的CCD芯片)。
安装镜头时，首先去掉摄像机及镜头的保护盖，然后将镜头轻轻旋入摄像机的镜头接口并使之到位。
对于自动光圈镜头，还应将镜头的控制线连接到摄像机的自动光圈接口上，对于电动两可变镜头或三可变镜头，只要旋转镜头到位，
则暂时不需校正其平衡状态(只有在后焦聚调整完毕后才需要最后校正其平衡状态)。
调整镜头光圈与对焦
关闭摄像机上电子快门及逆光补偿等开关，将摄像机对准欲监视的场景，调整镜头的光圈与对焦环，使监视器上的图像最佳。
如果是在光照度变化比较大的场合使用摄像机，最好配接自动光圈镜头并作摄像机的电子快门开关置于OFF。
如果选用了手动光圈则应将摄像机的电子快门开关置于ON，并在应用现场最为明亮(环境光照度最大)时，将镜头光圈尽可能开大并仍使图像为最佳(不能使图像过于发白而过载)，镜头即调整完毕。
装好防护罩并上好支架即可在以上调整过程中，若不注意在光线明亮时将镜头的光圈尽可能开大，而是关得比较小，则摄像机的电子快门会自动调在低速上，因此仍可以在监视器上形成较好的图像;但当光线变暗时，由于镜头的光圈比较小，而电子快门也已经处于最慢(1/50s)了，此时的成像就可能是昏暗一片了。
摄像机的安装方法图解：
第一步
拿出支架，准备好工具和零件：涨塞、螺丝、改锥、小锤、电钻等必要工具;按事先确定的安装位置，检查好涨塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机底座的螺口是否合适，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进入安装程序。
第二步
拿出摄像机和镜头，按照事先确定的摄像机镜头型号和规格，仔细装上镜头(红外摄像机和一体式摄像机不需安装镜头)，注意不要用手碰镜头和
CCD(图中标注部分)，确认固定牢固后，接通电源，连通主机或现场使用监视器、小型电视机等调整好光圈焦距。
拿出支架、涨塞、螺丝、改锥、小锤、电钻等工具，按照事先确定的位置，装好支架。
检查牢固后，将摄像机按照约定的方向装上;(确定安装支架前，再好先在安装的位置通电测试一下，以便得到更合理的监视效果)
第四步
如果在室外或室内灰尘较多，需要安装摄像机护罩，在第二步后，直接从这里开始安装护罩。
1、打开护罩上盖板和后挡板;
2、抽出固定金属片，将摄像机固定好;
3、将电源适配器装入护罩内;
4、复位上盖板和后挡板，理顺电缆，固定好，装到支架上。
第五步
把焊接好的视频电缆BNC插头插入视频电缆的插座内(用插头的两个缺口对准摄像机视频插座的两个固定柱，插入后顺时针旋转即可)，确认固定牢固、接触良好。
第六步
将电源适配器的电源输出插头插入监控摄像机的电源插口，并确认牢固度(注意摄像机的电源要求：一般普通枪式摄像机使用500-800mA12V电源，红外摄像机使用1000-2000mA12V电源，请参照产品说明选用适合的产品)。
第七步
把电缆的另一头按同样的方法接入控制主机或监视器(电视机)的视频输入端口，确保牢固、接触良好。
(如果使用画面分割器、视频分配器等后端控制设备，请参照具体产品的接线方式进行)
第八步
接通监控主机和摄像机电源，通过监视器调整摄像机角度到预定范围，并以并调整摄像机镜头的焦距和清晰度，进入录像设备和其他控制设备调整工序。
