监控摄像机如何接线

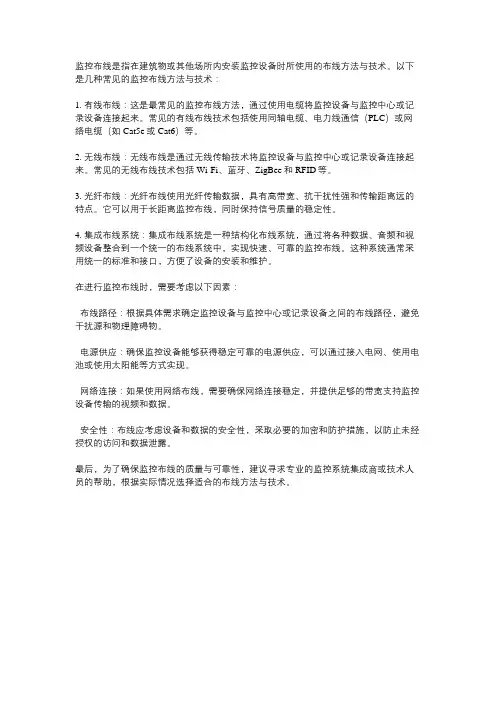

监控布线是指在建筑物或其他场所内安装监控设备时所使用的布线方法与技术。

以下是几种常见的监控布线方法与技术：
1. 有线布线：这是最常见的监控布线方法，通过使用电缆将监控设备与监控中心或记录设备连接起来。

常见的有线布线技术包括使用同轴电缆、电力线通信（PLC）或网络电缆（如Cat5e或Cat6）等。

2. 无线布线：无线布线是通过无线传输技术将监控设备与监控中心或记录设备连接起来。

常见的无线布线技术包括Wi-Fi、蓝牙、ZigBee和RFID等。

3. 光纤布线：光纤布线使用光纤传输数据，具有高带宽、抗干扰性强和传输距离远的特点。

它可以用于长距离监控布线，同时保持信号质量的稳定性。

4. 集成布线系统：集成布线系统是一种结构化布线系统，通过将各种数据、音频和视频设备整合到一个统一的布线系统中，实现快速、可靠的监控布线。

这种系统通常采用统一的标准和接口，方便了设备的安装和维护。

在进行监控布线时，需要考虑以下因素：
- 布线路径：根据具体需求确定监控设备与监控中心或记录设备之间的布线路径，避免干扰源和物理障碍物。

- 电源供应：确保监控设备能够获得稳定可靠的电源供应，可以通过接入电网、使用电池或使用太阳能等方式实现。

- 网络连接：如果使用网络布线，需要确保网络连接稳定，并提供足够的带宽支持监控设备传输的视频和数据。

- 安全性：布线应考虑设备和数据的安全性，采取必要的加密和防护措施，以防止未经授权的访问和数据泄露。

最后，为了确保监控布线的质量与可靠性，建议寻求专业的监控系统集成商或技术人员的帮助，根据实际情况选择适合的布线方法与技术。

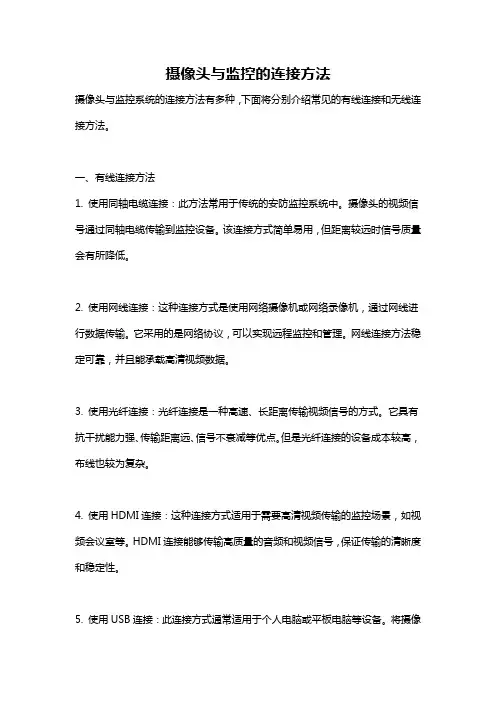

摄像头与监控的连接方法摄像头与监控系统的连接方法有多种，下面将分别介绍常见的有线连接和无线连接方法。

一、有线连接方法1. 使用同轴电缆连接：此方法常用于传统的安防监控系统中。

摄像头的视频信号通过同轴电缆传输到监控设备。

该连接方式简单易用，但距离较远时信号质量会有所降低。

2. 使用网线连接：这种连接方式是使用网络摄像机或网络录像机，通过网线进行数据传输。

它采用的是网络协议，可以实现远程监控和管理。

网线连接方法稳定可靠，并且能承载高清视频数据。

3. 使用光纤连接：光纤连接是一种高速、长距离传输视频信号的方式。

它具有抗干扰能力强、传输距离远、信号不衰减等优点。

但是光纤连接的设备成本较高，布线也较为复杂。

4. 使用HDMI连接：这种连接方式适用于需要高清视频传输的监控场景，如视频会议室等。

HDMI连接能够传输高质量的音频和视频信号，保证传输的清晰度和稳定性。

5. 使用USB连接：此连接方式通常适用于个人电脑或平板电脑等设备。

将摄像头通过USB接口与计算机相连接，可以通过安装软件实现监控图像的显示和录制。

二、无线连接方法1. 使用Wi-Fi连接：无线摄像头可以通过Wi-Fi连接到无线路由器，从而实现与监控设备的远程传输。

该方式具有便携性强、安装方便等优点，适用于临时安装或无法进行有线布线的场景。

2. 使用蓝牙连接：某些特殊的摄像头可以通过蓝牙连接到监控设备。

蓝牙连接方式适用于距离较短，且无需高清视频传输的场景。

3. 使用4G/5G连接：随着移动网络的不断发展，现在的监控系统可以通过4G 或5G网络进行远程监控。

这种方式可以实现无线高速的视频传输，适用于保安巡逻车、临时工地等需要移动或临时监控的场景。

无论是有线连接还是无线连接，摄像头与监控系统的连接方式都需要根据具体情况进行选择。

根据需求选择适合的连接方式，可以有效保证监控系统的稳定性和可靠性。

总之，摄像头与监控系统的连接方法多种多样，每种方式都有其适用的场景和优势。

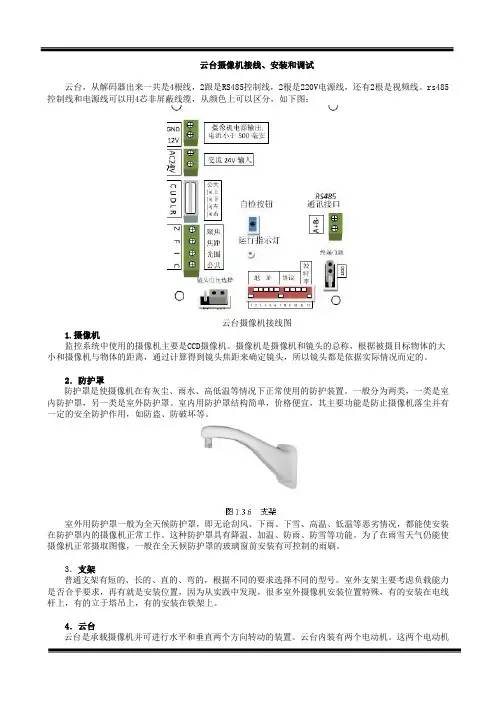

云台摄像机接线、安装和调试云台，从解码器出来一共是4根线，2跟是RS485控制线，2根是220V电源线，还有2根是视频线。

rs485控制线和电源线可以用4芯非屏蔽线缆，从颜色上可以区分，如下图：云台摄像机接线图1.摄像机监控系统中使用的摄像机主要是CCD摄像机。

摄像机是摄像机和镜头的总称，根据被摄目标物体的大小和摄像机与物体的距离，通过计算得到镜头焦距来确定镜头，所以镜头都是依据实际情况而定的。

2．防护罩防护罩是使摄像机在有灰尘、雨水、高低温等情况下正常使用的防护装置。

一般分为两类，一类是室内防护罩，另一类是室外防护罩。

室内用防护罩结构简单，价格便宜，其主要功能是防止摄像机落尘并有一定的安全防护作用，如防盗、防破坏等。

室外用防护罩一般为全天候防护罩，即无论刮风、下雨、下雪、高温、低温等恶劣情况，都能使安装在防护罩内的摄像机正常工作。

这种防护罩具有降温、加温、防雨、防雪等功能。

为了在雨雪天气仍能使摄像机正常摄取图像，一般在全天候防护罩的玻璃窗前安装有可控制的雨刷。

3．支架普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。

室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上。

4．云台云台是承载摄像机并可进行水平和垂直两个方向转动的装置。

云台内装有两个电动机。

这两个电动机一个负责水平方向的转动，另一个负责垂直方向的转动。

水平转动的角度一般为350°，垂直转动则有±4 5°、±35°、±75°等。

水平及垂直转动的角度大小可通过限位开关进行调整。

（1）云台按使用环境分类云台按使用环境分为室内型和室外型，主要区别是室外型密封性能好，防水、防尘，负载大，有些高档的室外云台除有防雨装置外，还有防冻加温装置。

云台摄像机红外云台摄像机（2）云台的选用在选用云台时除了要考虑安装环境、安装方式、工作电压、负载大小、性能价格比和外型是否美观外，还应注意以下几个方面。

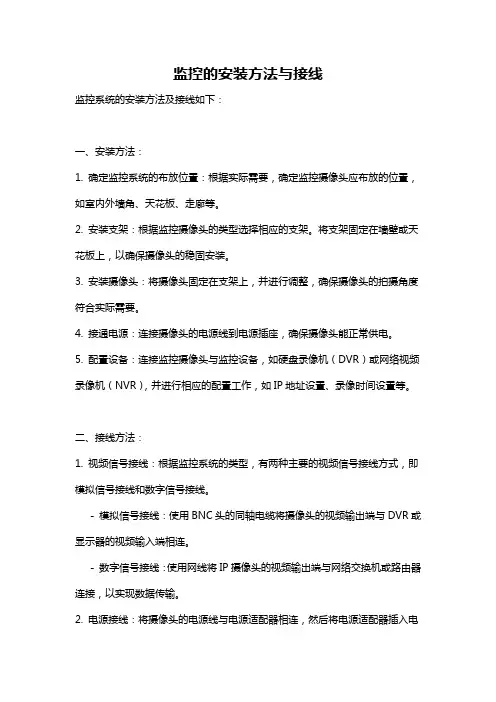

监控的安装方法与接线
监控系统的安装方法及接线如下：
一、安装方法：
1. 确定监控系统的布放位置：根据实际需要，确定监控摄像头应布放的位置，如室内外墙角、天花板、走廊等。

2. 安装支架：根据监控摄像头的类型选择相应的支架。

将支架固定在墙壁或天花板上，以确保摄像头的稳固安装。

3. 安装摄像头：将摄像头固定在支架上，并进行调整，确保摄像头的拍摄角度符合实际需要。

4. 接通电源：连接摄像头的电源线到电源插座，确保摄像头能正常供电。

5. 配置设备：连接监控摄像头与监控设备，如硬盘录像机（DVR）或网络视频录像机（NVR），并进行相应的配置工作，如IP地址设置、录像时间设置等。

二、接线方法：
1. 视频信号接线：根据监控系统的类型，有两种主要的视频信号接线方式，即模拟信号接线和数字信号接线。

- 模拟信号接线：使用BNC头的同轴电缆将摄像头的视频输出端与DVR或显示器的视频输入端相连。

- 数字信号接线：使用网线将IP摄像头的视频输出端与网络交换机或路由器连接，以实现数据传输。

2. 电源接线：将摄像头的电源线与电源适配器相连，然后将电源适配器插入电
源插座。

3. 数据传输接线：如果使用的是网络摄像头，需要将其与交换机或路由器通过网线连接，建立数据传输通道。

4. 音频接线（可选）：某些监控摄像头具有音频输入功能，可以通过连接麦克风与摄像头的音频输入端，实现音频监控功能。

需要注意的是，安装监控系统时，应遵守相关法律法规，确保不侵犯他人隐私权，同时应注意摄像头的安全防护，以防止被恶意破坏。

另外，在布放监控摄像头时，应根据实际需求选择适当的数量和位置，以达到最佳的监控效果。

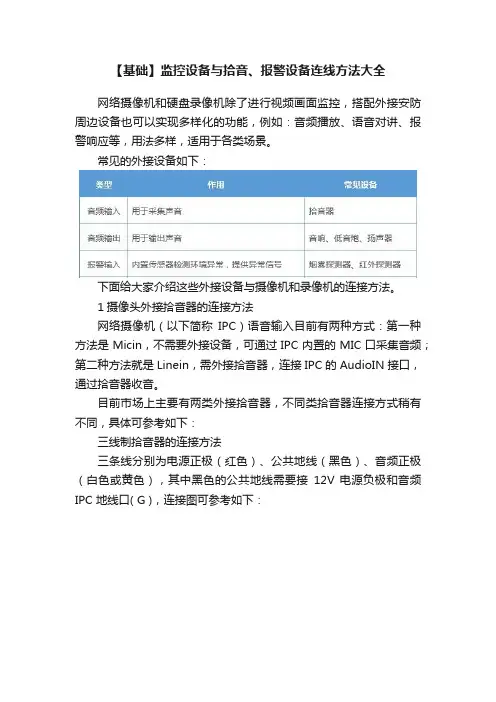

【基础】监控设备与拾音、报警设备连线方法大全网络摄像机和硬盘录像机除了进行视频画面监控，搭配外接安防周边设备也可以实现多样化的功能，例如：音频播放、语音对讲、报警响应等，用法多样，适用于各类场景。

常见的外接设备如下：下面给大家介绍这些外接设备与摄像机和录像机的连接方法。

1摄像头外接拾音器的连接方法网络摄像机（以下简称IPC）语音输入目前有两种方式：第一种方法是 Micin，不需要外接设备，可通过 IPC 内置的 MIC 口采集音频；第二种方法就是 Linein，需外接拾音器，连接 IPC 的 AudioIN 接口，通过拾音器收音。

目前市场上主要有两类外接拾音器，不同类拾音器连接方式稍有不同，具体可参考如下：三线制拾音器的连接方法三条线分别为电源正极（红色）、公共地线（黑色）、音频正极（白色或黄色），其中黑色的公共地线需要接12V 电源负极和音频IPC 地线口( G )，连接图可参考如下：（点击查看大图）莲花头拾音器的连接方法这类拾音器可通过对应的转接头转换，再通过RVVP 屏蔽线接入音频 IPC，连接图可参考如下：（点击查看大图）2摄像头外接音响的连接方法音频IPC 可接入音响、扬声器实现语音的输出，需要连接到IPC 的 AudioOUT 接口，以音响为例，连接图可参考如下：（点击查看大图）3摄像头外接烟雾探测器（报警输入）外接报警检测设备探测到异常情况时发送信号告知 IPC，IPC 随即采取对应措施处理。

常用的外接探测器种类较多，例如：声音探测器、红外探测器、烟雾探测器等等，连接到 IPC 的 ALARM IN 接口，以烟雾探测器为例连接图可参考如下：（点击查看大图）4摄像机外接报警输出设备摄像机可以通过外接报警器实现特定告警功能，如外接警灯、警铃、蜂鸣器等设备，连接到 IPC 的 ALARM OUT 接口，以蜂鸣器为例连接图可参考如下：（点击查看大图）硬盘录像机（简称NVR）一般也是可以支持音频的输入、输出，可搭配音响、拾音器等外接设备实现音频相关应用。

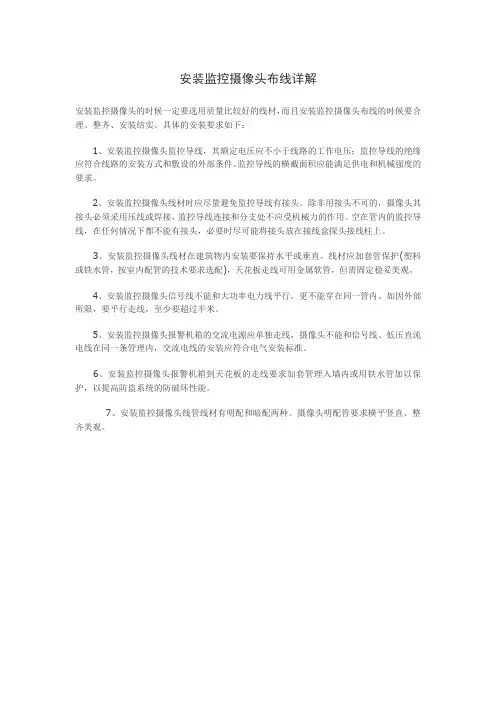

安装监控摄像头布线详解
安装监控摄像头的时候一定要选用质量比较好的线材，而且安装监控摄像头布线的时候要合理、整齐、安装结实。

具体的安装要求如下：
1、安装监控摄像头监控导线，其额定电压应不小于线路的工作电压；监控导线的绝缘应符合线路的安装方式和敷设的外部条件。

监控导线的横截面积应能满足供电和机械强度的要求。

2、安装监控摄像头线材时应尽量避免监控导线有接头。

除非用接头不可的，摄像头其接头必须采用压线或焊接，监控导线连接和分支处不应受机械力的作用。

空在管内的监控导线，在任何情况下都不能有接头，必要时尽可能将接头放在接线盒探头接线柱上。

3、安装监控摄像头线材在建筑物内安装要保持水平或垂直。

线材应加套管保护(塑料或铁水管，按室内配管的技术要求选配)，天花板走线可用金属软管，但需固定稳妥美观。

4、安装监控摄像头信号线不能和大功率电力线平行，更不能穿在同一管内。

如因外部所限，要平行走线，至少要超过半米。

5、安装监控摄像头报警机箱的交流电源应单独走线，摄像头不能和信号线、低压直流电线在同一条管理内，交流电线的安装应符合电气安装标准。

6、安装监控摄像头报警机箱到天花板的走线要求加套管理入墙内或用铁水管加以保护，以提高防盗系统的防破坏性能。

7、安装监控摄像头线管线材有明配和暗配两种。

摄像头明配管要求横平竖直、整齐美观。

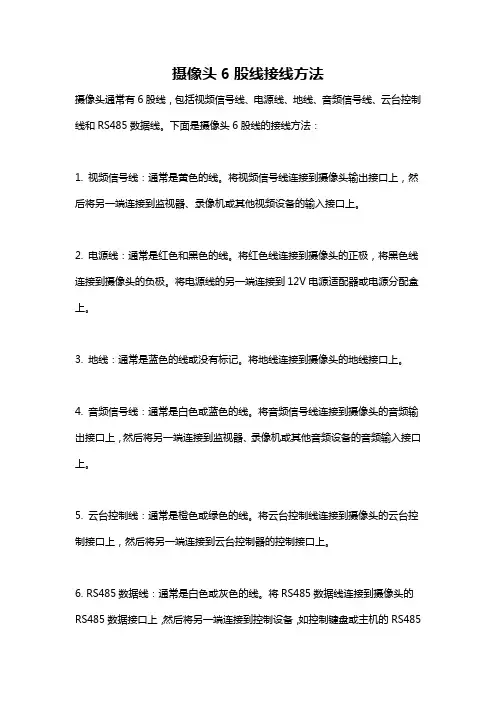

摄像头6股线接线方法
摄像头通常有6股线，包括视频信号线、电源线、地线、音频信号线、云台控制线和RS485数据线。

下面是摄像头6股线的接线方法：
1. 视频信号线：通常是黄色的线。

将视频信号线连接到摄像头输出接口上，然后将另一端连接到监视器、录像机或其他视频设备的输入接口上。

2. 电源线：通常是红色和黑色的线。

将红色线连接到摄像头的正极，将黑色线连接到摄像头的负极。

将电源线的另一端连接到12V电源适配器或电源分配盒上。

3. 地线：通常是蓝色的线或没有标记。

将地线连接到摄像头的地线接口上。

4. 音频信号线：通常是白色或蓝色的线。

将音频信号线连接到摄像头的音频输出接口上，然后将另一端连接到监视器、录像机或其他音频设备的音频输入接口上。

5. 云台控制线：通常是橙色或绿色的线。

将云台控制线连接到摄像头的云台控制接口上，然后将另一端连接到云台控制器的控制接口上。

6. RS485数据线：通常是白色或灰色的线。

将RS485数据线连接到摄像头的RS485数据接口上，然后将另一端连接到控制设备，如控制键盘或主机的RS485
数据接口上。

接线完成后，确保所有连接稳固可靠，并按照设备说明书设置相应的参数和配置。

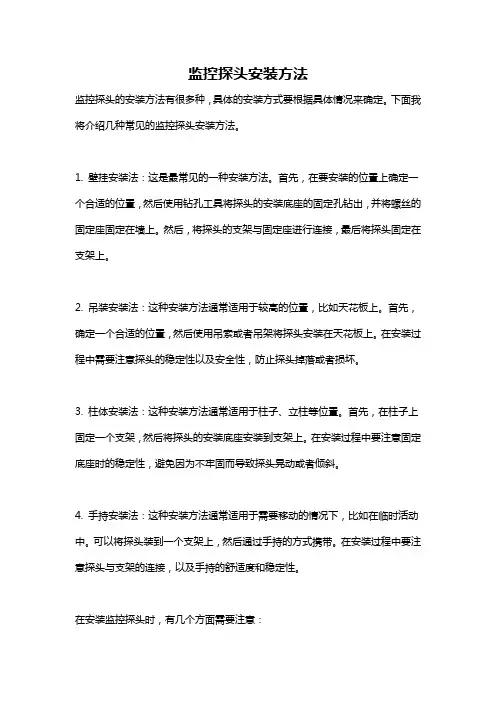

监控探头安装方法监控探头的安装方法有很多种，具体的安装方式要根据具体情况来确定。

下面我将介绍几种常见的监控探头安装方法。

1. 壁挂安装法：这是最常见的一种安装方法。

首先，在要安装的位置上确定一个合适的位置，然后使用钻孔工具将探头的安装底座的固定孔钻出，并将螺丝的固定座固定在墙上。

然后，将探头的支架与固定座进行连接，最后将探头固定在支架上。

2. 吊装安装法：这种安装方法通常适用于较高的位置，比如天花板上。

首先，确定一个合适的位置，然后使用吊索或者吊架将探头安装在天花板上。

在安装过程中需要注意探头的稳定性以及安全性，防止探头掉落或者损坏。

3. 柱体安装法：这种安装方法通常适用于柱子、立柱等位置。

首先，在柱子上固定一个支架，然后将探头的安装底座安装到支架上。

在安装过程中要注意固定底座时的稳定性，避免因为不牢固而导致探头晃动或者倾斜。

4. 手持安装法：这种安装方法通常适用于需要移动的情况下，比如在临时活动中。

可以将探头装到一个支架上，然后通过手持的方式携带。

在安装过程中要注意探头与支架的连接，以及手持的舒适度和稳定性。

在安装监控探头时，有几个方面需要注意：1. 位置选择：选择安装位置时要考虑监控范围、光照条件、遮挡物等因素。

最好选择在视野范围内且没有遮挡物的位置，以确保监控探头的工作效果。

2. 安装高度：安装高度要根据具体情况确定，一般情况下应该安装在距离地面2-4米的位置，以保证监控探头能够拍摄到所需的画面。

3. 安装角度：安装角度要根据具体情况确定，一般情况下应该选择视野最广的角度，以确保监控探头能够拍摄到尽可能多的画面。

可以通过试探法来确定最佳安装角度。

4. 线路布置：如果需要将监控探头与监控设备连接起来，需要注意线路的布置。

在布置线路时要考虑到布线的美观性和安全性，同时尽量避免与其他电器设备的线路交叉或者受干扰。

在实际安装过程中，一定要严格按照设备使用说明书来进行安装。

如果不具备相应的技术和经验，最好请专业人士进行安装，以确保安装的效果和安全性。

如果摄像机只是固定监控某个位置不需要转动，那么只用摄像机支架就可以满足要求了。

普通摄像机支架安装简单，价格低廉，而且种类繁多。

普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。

室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中我们发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上……由于种种原因，现有的支架可能难以满足要求，需要另外加工或改进，这里就不再多说了。

室内摄像机的安装高度以2.5～5m为宜，室外以3.5～10m为宜;电梯轿箱内安装在其顶部，与电梯操作器成对角处，且摄像机的光轴与电梯的两壁及天花板成45度。

摄像机的安装注意事项摄像机的使用很简单，通常只要正确安装镜头、连通信号电缆，接通电源即可工作。

但在实际使用中，如果不能正确地安装镜头并调整摄像机及镜头的状态，则可能达不到预期使用效果。

应注意镜头与摄像机的接口，是C型接口还是CS型接口(这一点要切记，否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机的CCD芯片)。

安装镜头时，首先去掉摄像机及镜头的保护盖，然后将镜头轻轻旋入摄像机的镜头接口并使之到位。

对于自动光圈镜头，还应将镜头的控制线连接到摄像机的自动光圈接口上，对于电动两可变镜头或三可变镜头，只要旋转镜头到位，则暂时不需校正其平衡状态(只有在后焦聚调整完毕后才需要最后校正其平衡状态)。

调整镜头光圈与对焦关闭摄像机上电子快门及逆光补偿等开关，将摄像机对准欲监视的场景，调整镜头的光圈与对焦环，使监视器上的图像最佳。

如果是在光照度变化比较大的场合使用摄像机，最好配接自动光圈镜头并作摄像机的电子快门开关置于OFF。

如果选用了手动光圈则应将摄像机的电子快门开关置于ON，并在应用现场最为明亮(环境光照度最大)时，将镜头光圈尽可能开大并仍使图像为最佳(不能使图像过于发白而过载)，镜头即调整完毕。

装好防护罩并上好支架即可在以上调整过程中，若不注意在光线明亮时将镜头的光圈尽可能开大，而是关得比较小，则摄像机的电子快门会自动调在低速上，因此仍可以在监视器上形成较好的图像;但当光线变暗时，由于镜头的光圈比较小，而电子快门也已经处于最慢(1/50s)了，此时的成像就可能是昏暗一片了。

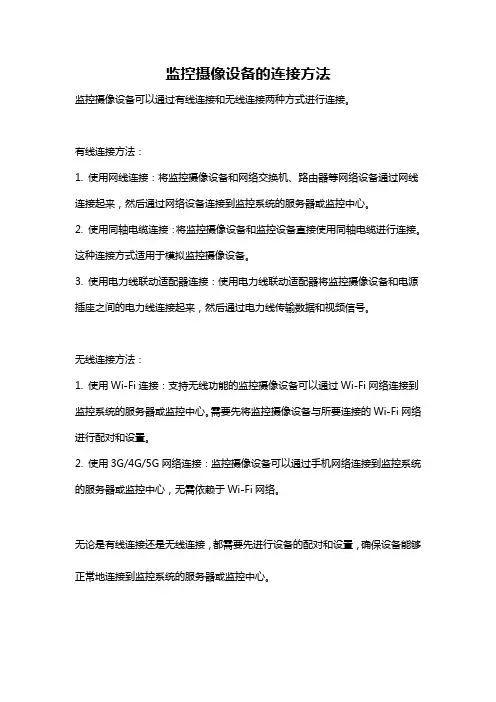

监控摄像设备的连接方法
监控摄像设备可以通过有线连接和无线连接两种方式进行连接。

有线连接方法：
1. 使用网线连接：将监控摄像设备和网络交换机、路由器等网络设备通过网线连接起来，然后通过网络设备连接到监控系统的服务器或监控中心。

2. 使用同轴电缆连接：将监控摄像设备和监控设备直接使用同轴电缆进行连接。

这种连接方式适用于模拟监控摄像设备。

3. 使用电力线联动适配器连接：使用电力线联动适配器将监控摄像设备和电源插座之间的电力线连接起来，然后通过电力线传输数据和视频信号。

无线连接方法：
1. 使用Wi-Fi连接：支持无线功能的监控摄像设备可以通过Wi-Fi网络连接到监控系统的服务器或监控中心。

需要先将监控摄像设备与所要连接的Wi-Fi网络进行配对和设置。

2. 使用3G/4G/5G网络连接：监控摄像设备可以通过手机网络连接到监控系统的服务器或监控中心，无需依赖于Wi-Fi网络。

无论是有线连接还是无线连接，都需要先进行设备的配对和设置，确保设备能够正常地连接到监控系统的服务器或监控中心。

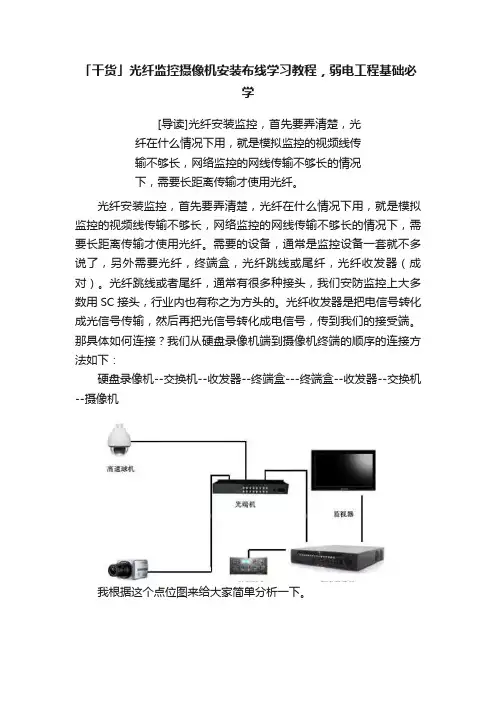

「干货」光纤监控摄像机安装布线学习教程，弱电工程基础必学[导读]光纤安装监控，首先要弄清楚，光纤在什么情况下用，就是模拟监控的视频线传输不够长，网络监控的网线传输不够长的情况下，需要长距离传输才使用光纤。

光纤安装监控，首先要弄清楚，光纤在什么情况下用，就是模拟监控的视频线传输不够长，网络监控的网线传输不够长的情况下，需要长距离传输才使用光纤。

需要的设备，通常是监控设备一套就不多说了，另外需要光纤，终端盒，光纤跳线或尾纤，光纤收发器（成对）。

光纤跳线或者尾纤，通常有很多种接头，我们安防监控上大多数用SC接头，行业内也有称之为方头的。

光纤收发器是把电信号转化成光信号传输，然后再把光信号转化成电信号，传到我们的接受端。

那具体如何连接？我们从硬盘录像机端到摄像机终端的顺序的连接方法如下：硬盘录像机--交换机--收发器--终端盒---终端盒--收发器--交换机--摄像机我根据这个点位图来给大家简单分析一下。

从图上看应该分为八个光纤点位，可以使用八芯以上光纤，每个点位熔一芯。

我们看一下拓扑图监控室：熔8芯，使用8台单模单纤一光一电光纤收发器1、2号摄像头：熔1芯，使用1台单模单纤一光二电光纤收发器3号摄像头：熔1芯，使用1台单模单纤一光一电光纤收发器4、5号摄像头：熔1芯，使用1台单模单纤一光二电光纤收发器6、7号摄像头：熔1芯，使用1台单模单纤一光二电光纤收发器8、9号摄像头：熔1芯，使用1台单模单纤一光二电光纤收发器10、11号摄像头：熔1芯，使用1台单模单纤一光二电光纤收发器12、13号摄像头：熔1芯，使用1台单模单纤一光二电光纤收发器14、15号摄像头：熔1芯，使用1台单模单纤一光二电光纤收发器正常这样做就可以了，但是因为监控系统本身的重要性和出于设备稳定运行，备份冗余的原则，建议使用十六芯以上光纤，每个点位熔两芯，使用一芯，备用一芯。

监控室多预留出1-2台光纤收发器，以防使用中有设备损坏，可以当场更换，避免耽误设备正常运行。

监控器连接摄像头的详细方法
连接监控器和摄像头的具体步骤如下：
1. 确定监控器和摄像头的连接口：监控器通常提供多种视频输入口，如VGA、HDMI、BNC等，而摄像头通常采用BNC或RCA接口。

2. 准备适当的视频连接线：根据监控器和摄像头的接口类型，选购合适的视频连接线。

例如，如果监控器和摄像头都使用BNC接口，可以使用BNC连接线连接它们。

3. 将一端的视频连接线插入摄像头的视频输出口：通常，摄像头会标示出视频输出口，将视频连接线的插头插入该口。

4. 将另一端的视频连接线插入监控器的视频输入口：根据监控器的接口类型进行对应插入，确保正确连接插头。

5. 打开监控器的电源开关：确保监控器正常工作。

6. 打开摄像头的电源开关：确保摄像头正常工作。

7. 在监控器上选择对应视频输入源：根据监控器的操作菜单或按钮，选择正确的视频输入源，确保显示来自摄像头的图像。

8. 调整监控器的显示参数（可选）：根据需要，可以在监控器上进行亮度、对比度、色彩等参数的调整，以获得最佳的图像效果。

以上就是连接监控器和摄像头的详细方法，不同型号的监控器和摄像头可能会有细微差异，具体操作可参考设备的使用说明书。

监控摄像头安装步骤监控摄像头安装步骤监控摄像头是一种半导体成像器件，具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。

监控摄像机安全防范系统中。

图像的生成当前主要是来自CCD摄像机，下面就是小编整理的监控摄像头安装步骤，一起来看一下吧。

监控摄像头安装步骤需要设备：网络摄像机、硬盘录像机NVR（或者普通pc机加客户端，适合家有台式电脑的普通用户少量安装）、交换机（需根据摄像头数量和码率进行调节，可采用供货商的建议）硬盘、显示器、网线、电源护套线、电源适配器（或12V直流开关电源）、摄像机支架、网线水晶头等。

安装原理：前端摄像机在供电正常运行的状态下，通过网线和交换机将捕捉到的视频信号传到后台的硬盘录像机就行预览和存储。

针对监控系统点数的不同具体的连接方式有差异，具体连接图可看下面第三步。

安装步骤：第一步，确定摄像机的安装位置和监控区域，将摄像机通过摄像机支架固定到建筑物或杆架上。

第二步，确定后台设备（硬盘录像机和显示器）的摆放位置，硬盘录像机安装好硬盘并摆放好，并为后台设备准备好电源插排。

第三步，前后端都完成好后，就需要布线（如果前期做好规划或方案，这一步其实是优先进行的，特别是在准备装修的环境下，管线是需要预埋好的），线路分两部分：首先，确认好交换机的位置，需通过网线将每个摄像机连接到交换机，还需要将网络硬盘录像机（NVR）跟交换机接通，本着方便走线和美观、安全的原则走线，并在每根网线两头做好水晶头；其次，摄像机电源供电线布线，每个摄像机都需要一个12V/1A或2A的电源适配器，看施工环境或成本要求，可以用开关电源代替（建议一个12V/10A的开关电源不要带超过10个摄像头，以此类推），需另配电源插头。

另外，根据监控系统的点数不同，所采用的连接方式也不同。

架构一：1-8个点的小型工程针对于1-8个点的小型工程，可以直接采用普通百兆交换机实现网络环境搭建。

假如采用200万像素IPC，码流以6Mbps计算，8台摄像机占用带宽为8x6=48M，而百兆交换机实际使用率为50%-70%，即50-70M，完全可以满足8台IPC的传输要求。

如果摄像机只是固定监控某个位置不需要转动，那么只用摄像机支架就可以满足要求了。

普通摄像机支架安装简单，价格低廉，而且种类繁多。

普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。

室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中我们发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上……由于种种原因，现有的支架可能难以满足要求，需要另外加工或改进，这里就不再多说了。

室内摄像机的安装高度以2.5～5m为宜，室外以3.5～10m为宜;电梯轿箱内安装在其顶部，与电梯操作器成对角处，且摄像机的光轴与电梯的两壁及天花板成45度。

摄像机的安装注意事项摄像机的使用很简单，通常只要正确安装镜头、连通信号电缆，接通电源即可工作。

但在实际使用中，如果不能正确地安装镜头并调整摄像机及镜头的状态，则可能达不到预期使用效果。

应注意镜头与摄像机的接口，是C型接口还是CS型接口(这一点要切记，否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机的CCD芯片)。

安装镜头时，首先去掉摄像机及镜头的保护盖，然后将镜头轻轻旋入摄像机的镜头接口并使之到位。

对于自动光圈镜头，还应将镜头的控制线连接到摄像机的自动光圈接口上，对于电动两可变镜头或三可变镜头，只要旋转镜头到位，则暂时不需校正其平衡状态(只有在后焦聚调整完毕后才需要最后校正其平衡状态)。

调整镜头光圈与对焦关闭摄像机上电子快门及逆光补偿等开关，将摄像机对准欲监视的场景，调整镜头的光圈与对焦环，使监视器上的图像最佳。

如果是在光照度变化比较大的场合使用摄像机，最好配接自动光圈镜头并作摄像机的电子快门开关置于OFF。

如果选用了手动光圈则应将摄像机的电子快门开关置于ON，并在应用现场最为明亮(环境光照度最大)时，将镜头光圈尽可能开大并仍使图像为最佳(不能使图像过于发白而过载)，镜头即调整完毕。

装好防护罩并上好支架即可在以上调整过程中，若不注意在光线明亮时将镜头的光圈尽可能开大，而是关得比较小，则摄像机的电子快门会自动调在低速上，因此仍可以在监视器上形成较好的图像;但当光线变暗时，由于镜头的光圈比较小，而电子快门也已经处于最慢(1/50s)了，此时的成像就可能是昏暗一片了。

球机摄像头接线方法
球机摄像头是一种安装在球形云台上的监控摄像头，可以实现全方位的监控视角。

在接线方面，主要有以下几个步骤：
1. 确定电源和视频信号线：通常，摄像头需要一个12V直流电源和一个视频信号线。

在进行接线之前，先检查摄像头背面的接线端口，确认所需接线的类型和编号。

2. 连接电源线：将摄像头的电源线插入12V直流电源线上，确保正确连接正负极。

此时，可以使用电源线上的插头插入电源插座，或直接将电源线的正负极线连接到电源终端。

3. 连接视频信号线：将摄像头的视频信号线插入视频输入设备的视频输入端口。

通常，球机摄像头的视频信号线是一个BNC头，而视频输入设备（如监视器或录像机）通常也有相应的BNC视频输入端口。

因此，只需将BNC头插入到视频输入设备的BNC视频输入端口即可。

4. 确定信号类型：现在的球机摄像头通常提供模拟和数字两种信号类型。

如果你的摄像头是模拟信号类型，那么接线完成后，可以直接在监视器上进行视频显示。

如果你的摄像头是数字信号类型，那么需要将摄像头与网络视频录像机（NVR）或视频编码器连接，以进行数字信号的传输和录制。

5. 网络接线（可选）：如果你的球机摄像头支持网络连接，你还可以通过网络将摄像头远程连接到计算机、监视器或其他网络设备。

这种接线方式通常需要将摄像头与交换机或路由器连接，以实现相应网络配置和通信。

需要注意的是，在接线之前，应该确保设备的电源已关闭，并且按照摄像头和视频输入设备的说明书进行正确的接线方法。

如果不确定接线方法或有其他疑问，建议咨询安装人员或摄像头厂家提供的技术支持。

监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆,皮结实,在省成本前提下,尽量用粗点的,以减少电源的衰减;2、视频线：SYV75-3线传输在300米内,75-5线传输500米内,75-7的线可传输800米;超过500米距离,就要考虑采用“光缆”;另外,要注意“同轴电缆”的质量;3、控制线：一般选用“带屏蔽”21.0的线缆,RVVP21.0;4、穿线管：一般用“PVC管”即可,要“埋地、防爆”的工程,要选“镀锌”钢管;B、控制设备安装1、控制台与机柜：安装应平稳牢固,高度适当,便于操作维护;机柜架的背面、侧面,离墙距离,考虑到便于维修;2、控制显示设备：安装应便于操作、牢靠,监视器应避免“外来光”直射,设备应有“通风散热”措施;3、设置线槽线孔：机柜内所有线缆,依位置,设备电缆槽和进线孔,捆扎整齐、编号、标志;4、设备散热通风：控制设备的工作环境,要在空调室内,并要清洁,设备间要留的空间,可加装风扇通风;5、检测对地电压：监控室内,电源的火线、零线、地线,按照规范连接;检测量各设备“外壳”和“视频电缆”对地电压,电压越高,越易造成“摄像机”的损坏,避免“带电拔插”视频线;C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜,室外以3.5～10米为宜;电梯内安装在其顶部; 2.防雷绝缘：强电磁干扰下,摄像机安装,应与地绝缘;室外安装,要采取防雷措施; 3、选好BNC：BNC头非常关键,差的BNC头,会让你生不如死,一点都不夸张; 4、红外高度：红外线灯安装高度,不超过4米,上下俯角20度为佳,太高或太过,会使反射率低; 5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等,容易吸收红外光,使红外效果大大减弱; 6、云台安装：要牢固,转动时无晃动,检查“云台的转动范围”,是否正常,解码器安装在云台附近;监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳,数字万用表或指针式万用表,500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等;安装步骤：安装前测试,摄像机安装,中心终端设备安装,调试一．安装前测试1、用SYV75-3视频线做一段约3米长两端带有BNC头的测试线;2、准备一台监视器或硬盘录像机,硬盘录像机可为嵌入式或PC式,软件配置齐全;3、在通电前,弄清楚摄像机的供电电压,并对供电电压用万用表进行测试,测试的电压偏差为标准电压的±10%.超出这个标准的电源禁止使用;4、为固定摄像机配上镜头,注意镜头与摄像机的接口,是C型接口还是CS型接口这一点要切记,否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机的CCD芯片,如果是一体化固定摄像机则可以省去此步骤;5、安装镜头时,首先去掉摄像机及镜头的保护盖,然后将镜头轻轻旋入摄像机的镜头接口并使之到位;对于自动光圈镜头,还应将镜头的控制线连接到摄像机的自动光圈接口上;6、分别测试AGCON/OFF自动增益控制,ATWON/OFF自动白平衡,ALC/ELC自动亮度控制/电子亮度控制,BLCON/OFF背光补偿开关,LL/INT同步选择开关,VIDEO/DC镜头控制信号选择开关,SOFT/SHARP细节电平选择开关,FLICKERLE无闪动方式等功能,并做好测试记录,是否满足现场的实际需要;7、对于云台和快球,根据说明书对解码板进行地址、波特率、协议编码,用标签纸进行标示,地址编码按照摄像机的号码进行顺序编码,协议如没有特殊要求,一般选用PELCO,波特率用2400KPS,在硬盘录像机或矩阵上进行相应的设置;8、按照说明书,进入快球或云台菜单,对于室外型,要把摄像机功能设置成日夜转换型;9、对云台或快球的左右转动,摄像机的镜头进行变倍测试,在最远和最近的状态下进行,并对测试结果进行记录,符合要求的才能进行安装,不符合要求的退回厂家进行维修;10、设定若干快球预置位,然后通过调预置点的方式来测试快球是否符合设计的需要;二、摄像机安装固定摄像机安装1.根据现场实际情况,选择安装方式,室外采用立杆,水平支架安装,室内采用墙壁水平支架安装或吸顶吊装,并在支架上安装万能转向夹,万能转向夹和水平支架的连接用镀锌螺丝固定;2.如采用立杆安装,立杆的高度根据视场的需要不低于3.5米,立杆的固定钢板厚度不小于8mm,基础预埋件采用16mm螺纹圆钢,高度为500mm,宽度为200mm的网状结构;在安装位置,挖开泥土,把预埋件放入地下,高度高出地面70mm,然后用标号为1：1的水泥进行浇注,在浇注时,把高出地面部分的螺纹部分用绝缘胶布进行包扎,在4-5天后才能安装监控立杆;3.安装立杆,在安装时,小心立杆表面漆的脱落,用16mm螺母进行固定,在螺母和螺杆之间要加垫圈和弹簧,螺杆露出的高度不超过10mm,多余部分用切割机切掉,固定完后,在螺丝和螺杆上涂上防锈漆,在防锈漆干后,涂上和立杆颜色一样的面漆;4.在立杆上方用镀锌螺丝固定支架,在支架上的万能活动夹上固定防护罩底盖,把视频线和电源线穿入防护罩,线和防护罩之间用密封圈进行封闭,防护罩和立杆之间的裸线用16mm塑料软管保护;然后在视频线上焊接BNC头,固定测试好的摄像机,插上BNC头和电源的莲花头,在插上电源前,切断220V供电电源;用螺丝固定防护罩的上盖,但螺丝不要全部拧死;5.发现摄像机镜头上有污物,一定要用专用镜头纸擦拭;6.安装摄像机的时候一定要注意考虑环境温度;7.带红外灯摄像机以及室内支架安装可参考第四条的安装方法;立柱及基础安装见后图：快球及云台摄像机安装：1.在安装使用全方位智能化高速球型摄像机之前,请首先仔细阅读产品说明书;2.快球及云台立杆的安装,参照固定摄像机立杆的安装;3.用厂家配带的支架和快球进行连接,然后把支架和立杆用镀锌螺丝进行连接4.球机内部为精密光学及电子器件,在运输保管及安装过程中要防止重压、剧烈震动等不正确的操作方法,都会对产品造成损坏;5.请不要自行拆卸球机内部器件,以免影响使用;6.使用中必须遵守各项电气安全标准,配用本机自带的专用电源,RS-485及视频信号在传输过程中应与高压设备或电缆保持足够的距离,在多雷地带,必须做好防雷击、防浪涌等防护措施;7.不要直接将高速球置于室外使用,避免球机淋雨、受潮等;在潮湿的地方请不要使用;如果安装在室外,则必须使用密封防护罩,绝对禁止露天单独使用;8.快球安装环境的温度、湿度符合产品的要求;9.不管球型摄像机电源是否接通,不要将摄像机瞄准太阳或极光亮的物体,不要将摄像机长时间瞄准或监视光亮的静止物体;10.不要用强烈的或磨损性洗涤剂清洗智能化高速球型摄像机主体,清理污垢时,应用干布清理,污垢不易清除时,可用中性清洗剂轻拭干净;11.小心使用智能化高速球型摄像机,应避免受撞或震动;若使用不当,将受损害;半球摄像机安装1半球摄像机采用吸顶安装,安装在走廊的天花板或则电梯轿厢内,电梯厢内的摄像机应安装在电梯厢顶部、电梯操作器的对角处,并应能监视电梯厢内全景.2摄像机镜头应从光源方向对准监视目标,并应避免逆光安装;当需要逆光安装时,应降低监视区域的对比度.3如果采用金属外壳半球摄像机,金属外壳一定要与电梯轿厢的外壳进行绝缘;二、机房设备安装1.控制台应安放坚直,台面水平,控制召位置应符合设计要求;2.电视墙距离墙至少80cm,使设备留有足够的检修空间,电视墙和操作台的间距至少为1m.3.机架内的设备、部件的安装,应在机架定位完毕并加固后进行,安装在机架内的设备应牢固、端正,机架上的固定螺丝、垫片和弹簧垫圈均应按要求坚固不得遗漏.4.台内接插件和设备接触应可靠,安装应牢固;内部接线应符合设计要求,无扭曲脱落现象.5.监视器可装设在固定机架和柜上,也可装设在控制台操作柜上.当装在柜内时,应采取通风散热措施;6.监视器的安装位置应使屏幕不受外来光直射,当有不可避免的光时,应加遮光罩遮挡;7.监视器外部可调节部分,应暴露在便于操作的位置,并可加保护盖.8.机房内所有设备金属外壳及操作台,电视墙外壳均需要可靠接地,接地电阻不大于4欧姆;三、监控布线敷设标准1.在穿线前应对线进行通断测试,视频线在中间禁止有接头,保证视频线要一线到底;2.拽线时每根线拉力应不超过11公斤,多根线拉力最大不超过40公斤,以免拉伸电缆导体;3.穿管时管两端要加护套,所有电缆经过的管槽连接处都要处理光滑,不能有任何毛刺,以免损伤电缆;4.电缆在出线盒外余长50cm,控制箱外约1.5m,余线应仔细缠绕好收在出线盒内或控制箱内;在配线箱处从配线柜入口算起余长为配线柜的长+宽+深＋50cm;5.余线应按分组表分组,从线槽出口捋直绑扎好,绑扎点间距不大于50cm,不可用铁丝或硬电源线绑扎;6.穿线完成后,所有的电缆应全面进行通断测试,每根电缆的所有芯都要测;这样测试能发现的问题是断线、断路和标号错;。

网络监控的所有接线布线方式网络监控摄像头已经进入了我们生活的方方面面，它以安装使用方便及价格低廉，在现代社会得到了极大的普及。

在网络摄像机安装过程中，有很多需要注意的问题，下面简要介绍六个问题及解决方法。

监控一直是弱电行业中的一个大类，据客户的要求进行施工，那么我们所了解的方法就可能不止一种，这样才能满足客户的不同要求，前面我们曾提到过，总结网络监控系统安装的6种方式。

1、布线问题首先是网络摄像机安装的布点，这个跟我们模拟摄像机是一样的，跟据面积及建筑物的分布来设计摄像机的覆盖面，尽量的少监控死角，确定了点位之后我们就来说布线的问题了，布线的时候我们只要把每一个网络摄像机当作是一台电脑来布局域网就可以了，采用标准的网络布线方式来布线，就不会有任何的问题。

2、怎样确定要使用百兆交换机还是千兆交换机这个是根据网络摄像机的数量和码流来决定的，720P的网络摄像机的码流是3M左右，960P的是5M左右，1080P的是8M左右，如果你的一个交换机是24口的百兆交换机，那你最多接的720P的机子是24台，24*3=72M，一般我们用到交换机80%的数据流量已经是极限了。

超过24台720P的机子就建议使用1000M的交换机和超6类的主干网线了。

3、选择网线选择网线是有窍门的，无论网线经销商吹的如何的好，我们选网线都要清醒，这关系到整个工程的完工质量，一般建议是百兆网线使用国标的超5类纯铜线，买线的时候带个万用表去，整箱300米线，线头线尾单根电阻一量，不超过30欧姆的，都视为良品。

4、网络摄像机安装必备工具和网络检测一把好的压线钳，'工欲善其事，必先利其器’;一个靠谱的测线器(最好有寻线仪);一把好的剪线钳，这可以帮到很大的忙，可以帮你提升到99%的压线成功率;网络检测方法，DOS下的PING命令是要会用的;还有IPCONFIG; 当然做网络摄像机工程一定要带上笔记本，改IP，改网段，查路由都少不了他。

摄像头的串联的方法有哪些摄像头的串联方法指的是将多个摄像头连接在一起，实现统一的数据传输和控制。

这样可以实现监控范围的拓展和监控画面的切换，满足不同的监控需求。

以下将介绍一些常见的摄像头串联方法。

1. 网线串联法：网线串联法是最常见的摄像头串联方法之一。

通过将摄像头使用网线（如RJ45网线）连接在一起，通过以太网端口进行数据传输和控制。

在这种方法中，我们需要使用交换机或路由器来实现摄像头之间的连接，并通过网络中的计算机或NVR（网络录像机）进行集中控制和管理。

2. 无线串联法：无线串联法是一种不需要有线连接的摄像头串联方法。

这种方式通过使用Wi-Fi或蓝牙等无线传输技术，将摄像头连接在一起。

相对于有线串联，无线串联法具有更大的灵活性和拓展性，但也可能受到无线信号穿墙和传输距离的限制。

3. 同轴串联法：同轴串联法是一种利用同轴电缆来传输视频信号的摄像头串联方法。

同轴电缆可以传输高质量的视频信号，并且允许较长的传输距离。

在同轴串联法中，我们需要使用同轴电缆将多个摄像头连接在一起，并通过一个中心设备（如监控录像机）来进行视频信号的切换和控制。

4. 光纤串联法：光纤串联法是一种通过光纤来传输高质量视频信号的摄像头串联方法。

光纤具有高带宽、低损耗和抗干扰性强的特点，在长距离传输视频信号时表现出较好的性能。

在光纤串联法中，我们需要使用光纤来连接摄像头，通过光纤传输设备将视频信号发送到集中控制中心。

5. 并联串联法：并联串联法指的是将多个摄像头同时连接到同一个设备上进行数据传输和控制。

这种方法不需要将各个摄像头连接起来，而是直接将它们独立连接到同一个设备（如计算机、NVR等）的不同输入接口上。

在这种方法中，设备可以通过软件或硬件来切换和显示不同的摄像头画面。

6. 混合串联法：混合串联法是指将多种不同的摄像头串联在一起，实现多种传输方法同时使用的摄像头串联方法。

例如，我们可以将有线摄像头、无线摄像头和光纤摄像头一起使用，通过混合串联法将它们连接到同一个设备上。
