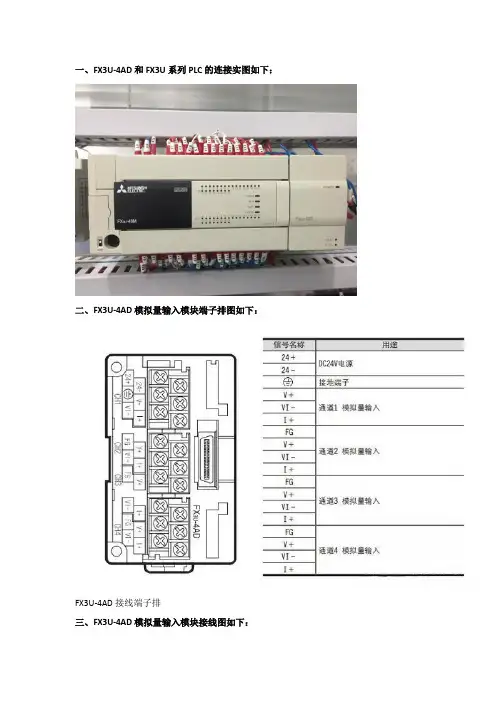

一、FX3U-4AD和FX3U系列PLC的连接实图如下：二、FX3U-4AD模拟量输入模块端子排图如下：FX3U-4AD接线端子排三、FX3U-4AD模拟量输入模块接线图如下：1. 连接的基本单元为FX3G/FX3U可编程控制器（AC电源型）时，可以使用DC24V供给电源。
2. 在内部连接「FG」端子和「」端子。
没有通道1用的FG端子。
使用通道1时，请直接连接到「」端子上。
3. 模拟量的输入线使用2芯的屏蔽双绞电缆，请与其它动力线或者易于受感应的线分开布线。
4. 电流输入时，请务必将「V+」端子和「I+」端子短接。
5. 输入电压有电压波动，或者外部接线上有噪音时，请连接0.1～0.47F25V的电容。
四、功能概要FX3U-4AD连接在FX3G/FX3GC/FX3U/FX3UC可编程控制器上，是获取4通道的电压/电流数据的模拟量特殊功能模块。
1. FX3G/FX3GC/FX3U/FX3UC可编程控制器上最多可以连接8台。
（包括其它特殊功能模块的连接台数。
）2. 可以对各通道指定电压输入、电流输入。
3. A/D转换值保存在4AD的缓冲存储区（BFM）中。
4. 通过数字滤波器的设定，可以读取稳定的A/D转换值。
5. 各通道中，最多可以存储1700次A/D转换值的历史记录。
五、模拟量数据读出关于使用4AD读出模拟量数据时，所需的最低限度的程序，就此进行说明。
用下列内容确认是否正确读出了模拟量数据。
1、确认单元号从左侧的特殊功能单元/模块开始，依次分配单元号0～7。
连接在FX3U-32MT可编程控制器上时，分配1～7的单元编号。
确认分配了哪个编号。
2、决定输入模式（BFM#0）的内容根据连接的模拟量发生器的规格，设定与之相符的各通道的输入模式（BFM#0）。
用16进制数设定输入模式。
在使用通道的相应位中，选择下表的输入模式，进行设定。
3、编写顺控程序编写读出模拟量数据的程序。
用于FX3G、FX3GC、FX3U、FX3UC可编程控制器4、传送顺控程序，确认数据寄存器的内容。

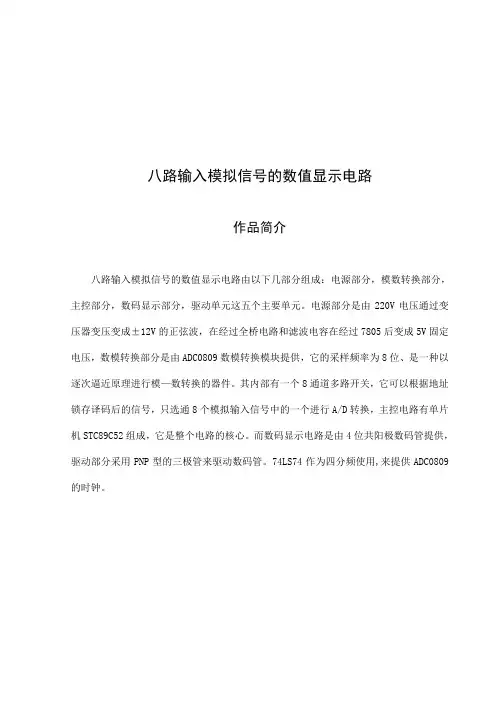

八路输入模拟信号的数值显示电路作品简介八路输入模拟信号的数值显示电路由以下几部分组成：电源部分，模数转换部分，主控部分，数码显示部分，驱动单元这五个主要单元。
电源部分是由220V电压通过变压器变压变成±12V的正弦波，在经过全桥电路和滤波电容在经过7805后变成5V固定电压，数模转换部分是由ADC0809数模转换模块提供，它的采样频率为8位、是一种以逐次逼近原理进行模—数转换的器件。
其内部有一个8通道多路开关，它可以根据地址锁存译码后的信号，只选通8个模拟输入信号中的一个进行A/D转换，主控电路有单片机STC89C52组成，它是整个电路的核心。
而数码显示电路是由4位共阳极数码管提供，驱动部分采用PNP型的三极管来驱动数码管。
74LS74作为四分频使用,来提供ADC0809的时钟。
引言部分智能仪器是计算机技术和测量仪器结合的产物，是含有微计算机或微处理器的测量仪器，由于他拥有对数据的存储、运算、逻辑判断及自动化操作等功能，具有一定智能作用，因而被称之为智能仪器。
智能仪器的出现，极大地扩充了传统仪器的应用范围。
智能仪器实质上是一种硬件和软件的结合设计，并且充分利用了软件技术的强大功能，它把仪器的主要功能集中放在程序存储器ROM中，因而，当需要增加功能时，不需要全面改变硬件设计，而只要修改存放在ROM中的软件内容就可以很放便地改变仪器的功能。
智能仪器凭借其体积小、功能强、功耗低等优势，迅速地在家用电器、科研单位和工业企业中得到了广泛的应用。
因此单片机的应用使智能仪器具有以下功能特点：1、具有友好的人—机对话能力。
2、自动矫正零点满度和切换量程。
3、多点快速检测。
4、自动修正各类测量误差。
5、数字滤波。
6、数据处理。
7、各种控制规律。
8、多种输出形式。
9、数据通信。
10、自诊断和故障监控。
11、掉电保护。
模数转换：把连续变化的模拟量转化为在时间和幅值上离散的数字量。
模数转换器：实现模数转换的电路或器件，又称A/D转换器或ADC。

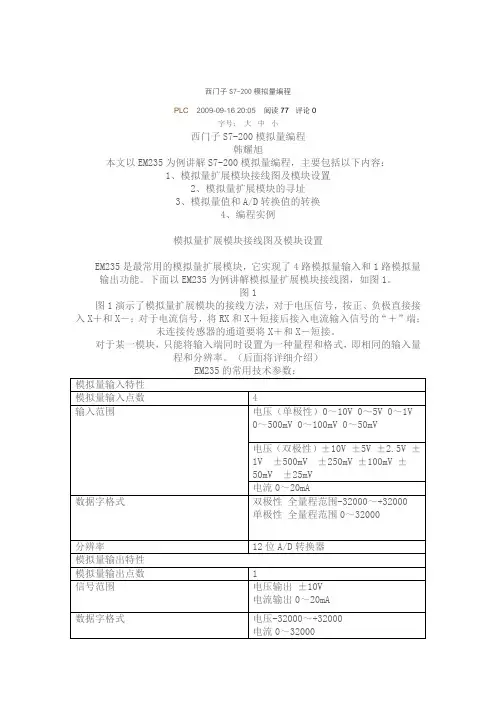

西门子S7-200模拟量编程PLC 2009-09-16 20:05 阅读77 评论0字号：大中小西门子S7-200模拟量编程韩耀旭本文以EM235为例讲解S7-200模拟量编程，主要包括以下内容：1、模拟量扩展模块接线图及模块设置2、模拟量扩展模块的寻址3、模拟量值和A/D转换值的转换4、编程实例模拟量扩展模块接线图及模块设置EM235是最常用的模拟量扩展模块，它实现了4路模拟量输入和1路模拟量输出功能。
下面以EM235为例讲解模拟量扩展模块接线图，如图1。
图1图1演示了模拟量扩展模块的接线方法，对于电压信号，按正、负极直接接入X＋和X－；对于电流信号，将RX和X＋短接后接入电流输入信号的“＋”端；未连接传感器的通道要将X＋和X－短接。
对于某一模块，只能将输入端同时设置为一种量程和格式，即相同的输入量程和分辨率。
（后面将详细介绍）量的单/双极性、增益和衰减。
模拟量输入为单极性输入，SW6为OFF时，模拟量输入为双极性输入。
SW4和SW5决定输入模拟量的增益选择，而SW1，SW2，SW3共同决定了模拟量的衰减选择。
根据上表6个DIP开关的功能进行排列组合，所有的输入设置如下表：6个DIP开关决定了所有的输入设置。
也就是说开关的设置应用于整个模块，开关设置也只有在重新上电后才能生效。
输入校准模拟量输入模块使用前应进行输入校准。
其实出厂前已经进行了输入校准，如果OFFSET和GAIN电位器已被重新调整，需要重新进行输入校准。
其步骤如下：A、切断模块电源，选择需要的输入范围。
B、接通CPU和模块电源，使模块稳定15分钟。
C、用一个变送器，一个电压源或一个电流源，将零值信号加到一个输入端。
D、读取适当的输入通道在CPU中的测量值。
E、调节OFFSET（偏置）电位计，直到读数为零，或所需要的数字数据值。
F、将一个满刻度值信号接到输入端子中的一个，读出送到CPU的值。
G、调节GAIN（增益）电位计，直到读数为32000或所需要的数字数据值。
