欧姆龙E5CC温控仪设定

E5CC温控器设置说明
1，ORMON品牌，E5CC-CX温控器modbus通讯设置如下：1）通讯写入设置为ON ;
2）通讯协议设置为“”;
3) 通讯地址
（1）1节烤箱通讯地址为10，波特率19200，NONE 无校验，停止位1。

（2）2节烤箱通讯地址为12，波特率19200，NONE 无校验，停止位1。

（3）3节烤箱通讯地址为14，波特率19200，NONE 无校验，停止位1。

以此类推…….
2，操作步骤如下：
3, PID应用说明
1）在初始菜单中参数设定为PID;
2)操作步骤如下：
3)P或I或D值调整
4. 参数初始化
1）从操作菜单（即现显示温度界面），同时和
约5秒后进入保护菜单
2）把保护菜单中第2参数CCPt把1改成0，2秒后自动确定
3）“退出”同时和2秒，退出成功。

4）按3秒进入初始菜单，第1参CN-t，接着
下翻，翻到，设置“-169”，2秒后进入
接着iNit设为ON即可，初始化完成‘
5）“退出”按1秒，退出成功。

欧姆龙E5C C常用简易操作说明书1、温控器类型选择设置1.1输入类型表输入类型输入设定设定范围（℃）温度输入铂电阻温度计pt1000 -200~8501 -199.9~5002 0~100Jpt1003 -199.9~5004 0~100热电偶K5 -200~13006 -20.0~500.0J7 -100~8508 -20.0~400.0T9 -200~40010 -199.9~400.0E 11 -200~400L 12 -100~850 U13 -200~40014 -199.9~400 N 15 -200~1300 R 16 0~1700 S 17 0~1700 B 18 100~1800 W 19 0~2300 PL11 20 0~1300模拟量输入类型电流输入4~20mA 250~20mA 26 电压输入0~5V 270~10V 28*当输入类型不是铂电阻而错误的将铂电阻接入时，将会显示“ 5.ERR”。

为了清除“5.ERR”显示，需要正确接线并重新上电。

1.2输入类型修改设置温控器各部名称及功能长按【菜单键】至少3秒将进入初始设定菜单界面松开，界面右下角显示数字即为当前选择的输入类型，如需修改可按【上调键】或【下调键】来改变，设定完毕后长按【菜单键】直至温控器重启返回。

如：显示数字“5”时，说明当前输入类型为K型热电偶，如需将输入类型改为铂电阻输入，需通过按【上调键】使显示数字变为“0”或“1”或“3”（根据不同测试需要选择设定）。

设定类型表见“1.1输入类型表”。

1.3温控器PID控制设置长按【菜单键】至少3秒将进入初始设定菜单界面松开，单击【模式键】直至界面显示为“”时，通过单击【上调键】或【下调键】来改变，右下端显示为“PiD”时即当前模式为“PiD”控制，设定完毕后长按【菜单键】直至温控器重启返回。

1.4防触碰锁设置长按【菜单键】+【模式键】至少3秒将进入“保护菜单”，通过点击【模式键】切换界面显示至“WEPE”，单击【上调键】或【下调键】使右下角“OFF”变为“ON”，再同时按【菜单键】+【模式键】至少1秒，界面返回至主界面，此时界面会显示“”标志。

欧姆龙E5CC常用简易操作说明书1、温控器类型选择设置
1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时，将会显示“5.ERR”。

为了清除“5.ERR”显示，需要正确接线并重新上电。

1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开，界面右下角显示数字即为当前选择的输入类型，如需修改可按【上调键】或【下调键】来改变，设定完毕后长按【菜单键】直至温控器重启返回。

如：显示数字“5”时，说明当前输入类型为K型热电偶，如需将输入类型改为铂电阻输入，需通过按【上调键】使显示数字变为“0”或“1”或“3”（根据不同测试需要选择设定）。

设定类型表见“1.1输入类型表”。

1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开，单击【模式键】直至界面显示为“”时，通过单击【上调键】或【下调键】来改变，右下端显示为“PiD”
时即当前模式为“PiD”控制，设定完毕后长按【菜单键】直至温控器重启返回。

1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”，通过点击【模式键】切换界面显示至“WEPE”，单击【上调键】或【下调键】使右下角“OFF”变为“ON”，再同时按【菜单键】+【模式键】至少1秒，界面返回至主界面，此时界面会显示“”标志。

如需修改参数，需进行同样操作将“WEPE”变为“OFF”状态。

欧姆龙E5CC常用简易操作说明书1、温控器类型选择设置
1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时，将会显示“5.ERR”。

为了清除“5.ERR”显示，需要正确接线并重新上电。

1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开，界面右下角显示数字即为当前选择的输入类型，如需修改可按【上调键】或【下调键】来改变，设定完毕后长按【菜单键】直至温控器重启返回。

如：显示数字“5”时，说明当前输入类型为K型热电偶，如需将输入类型改为铂电阻输入，需通过按【上调键】使显示数字变为“0”或“1”或“3”（根据不同测试需要选择设定）。

设定类型表见“1.1输入类型表”。

1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开，单击【模式键】直至界面显示
为“”时，通过单击【上调键】或【下调键】来改变，右下端显示为“PiD”时即当前模式为“PiD”控制，设定完毕后长按【菜单键】直至温控器重启返回。

1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”，通过点击【模式键】切换界面显示至“WEPE”，单击【上调键】或【下调键】使右下角“OFF”变为“ON”，再同时
按【菜单键】+【模式键】至少1秒，界面返回至主界面，此时界面会显示“”标志。

如需修改参数，需进行同样操作将“WEPE”变为“OFF”状态。

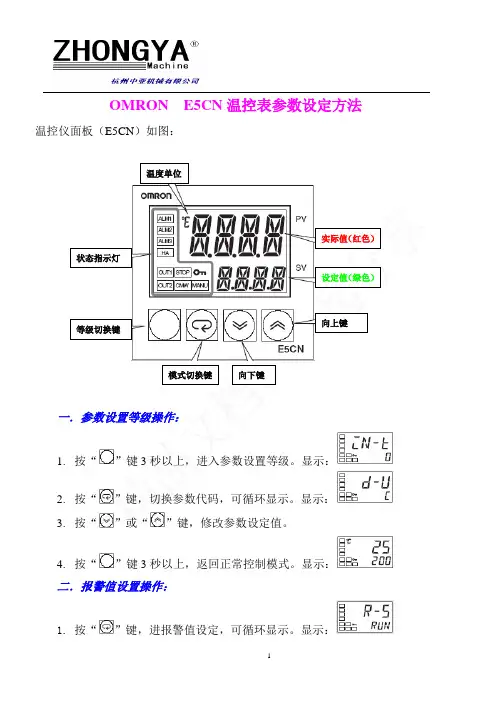

OMRON温控仪参数设定方法OMRON E5CN 温控表参数设定方法仪面板（E5CN ）如图：一．参数设置等级操作：1. 按“”键3秒以上，进入参数设置等级。

显示：2. 按“”键，切换参数代码，可循环显示。

显示：3. 按“”或“”键，修改参数设定值。

4. 按“”键3秒以上，返回正常控制模式。

显示：二．报警值设置操作：1. 按“”键，进报警值设定，可循环显示。

显示：温度实际值设定值向上向模式等级状态2.按“”键，设定报警1（）温度值。

显示：3.按“”或“”键，修改报警输出设定值。

4.按“”键，设定报警2（）温度值。

显示：5.按“”或“”键，修改报警输出设定值。

6.按“”键，返回正常控制模式。

显示：三．自整定操作：按“”键，进入自整定设置操作。

显示：按“”键，将“”改为“”。

显示：按“”键，开始自整定，设定温度值闪烁显示。

显示：注意：此操作应在参数全部设定完成后，加热到实际温度与设定温度值基本相同后开始，否则，自整定结果不准确，在此过程中，禁止对温控表进行其他操作，实际温度值会有较大波动，属正常现象，待设定值停止闪烁后，自整定即完成，自动恢复正常控制模式。

四．参数功能及设定值：按“”键3秒以上参数功能设定值温度传感器输入型号0：代表传感器型号pt100按“”键温度显示单位C：代表摄式度；F：代表华式度按“”键最高上限温度报警值高于正常设定值20%-25%此值到达温控器停止输出并报警按“”键最低下限温度报警值按“”键PID控制*关键参数，禁止随意修改*PID：自动控制方式；ONOFF：开关控制方式按“”键温度控制方式Stnd：标准控制；H-C：热或冷控制按“”键自整定功能开关ON：开；OFF：关按“”键控制周期2：加热周期为2秒钟*关键参数，禁止随意修改*按“”键控制方向OR-r:加热；OR-d:冷却按“”键报警方式1类型8：温度上限值报警*除杀菌温度外，其他可不设定*按“”键报警方式2类型8：温度上限值报警*关键参数，禁止随意修改*按“”键3秒以上，返回正常控制模式。

OMRON温控器E5CZ调整方法OMRON温控器E5CZ是一种先进的温度控制器，具有广泛应用于工业自动化领域的特点。

它可以用来监测和控制温度，并且具有多种可调节和配置的参数，使其能够适应不同的控制需求。

下面将介绍OMRON温控器E5CZ的常见调节方法。

1.参数设置：首先需要了解温控器的参数设置，不同的应用场景可能需要设置不同的参数。

参数设置包括温度单位、控制方式、输入范围、输出范围等。

可以通过从OFF状态一直按下▲和▼键进入菜单，然后使用▲和▼键选择相应的功能，使用▲和▼键进行参数的调整。

按住SET键3秒钟可以退出参数设置模式。

2.设定温度设置：温控器的主要功能就是设定温度并控制温度维持在所设定的范围内。

可以通过按住SET键进入设定温度设置模式，然后使用▲和▼键调整设定温度。

设定温度设置完成后，按住SET键3秒钟即可退出设定温度设置模式。

3.输出设定：温控器可以通过输出控制器来控制温度，比如通过继电器输出或者模拟输出等。

可以通过按住SET键进入输出设定模式，然后使用▲和▼键选择输出方式，并使用▲和▼键调整输出参数，如输出上限、下限、偏差等。

输出设定完成后，按住SET键3秒钟即可退出输出设定模式。

4.报警设定：温控器可以设置上下限报警，当实际温度超出设定的上下限时，温控器会进行报警。

可以通过按住SET键进入报警设定模式，然后使用▲和▼键选择报警方式，并使用▲和▼键调整报警参数，如报警上限、下限、延迟等。

报警设定完成后，按住SET键3秒钟即可退出报警设定模式。

5.输入校正：为了提高温控器的精度，可以对输入信号进行校正。

可以通过按住SET键进入输入校正模式，然后使用▲和▼键选择要校正的输入信号类型，并通过▲和▼键调整校正参数。

输入校正完成后，按住SET键3秒钟即可退出输入校正模式。

6.控制周期设定：控制周期是指温控器进行一次温度控制的时间间隔。

可以通过按住SET键进入控制周期设定模式，然后使用▲和▼键调整控制周期。

欧姆龙E5CC温控仪设定————————————————————————————————作者: ————————————————————————————————日期：E5CC温控仪设定培训1、仪表介绍：E５ＣC温控仪现用于ＢＨ7000、ＢH6000型灌装机,具有检测、显示、控制加热元件温度,并根据设置的报警点、报警类型向PＬC发出报警等作用。

2、仪表接线：１０0－2４０V，５0/６０Hz交流电源,控制输出:直流1２V，４0mA。

3、操作面板介绍:4、显示字符的识别5、基本设定流程：6、保护菜单设定流程：操作/调整保护（０:不锁定，1:锁定调整菜单，2:仅可调整设定值，３：全部锁定）初始设定／通信保护（0:不锁定,1：锁定高级菜单，2:全部锁定)设定变更保护(调整时选OFF,可以通过按键操作更改设置,之后选ON,可以通过按键操作更改设置,只能进入保护菜单)PF键保护仅限已更改的参数（仅显示默认值被变更的参数）7、 调整菜单设定流程：AT 执行/取消(自整定,加热器工作时选AT-1，整定结束自动关闭)泄漏电流值1（监控）,未用此功能,取默认加热器断线监测1泄漏电流值1(监控),未用此功能,取默认 加热器短路监测1（一定不能设为0.0) Sp0 温度设定值0,仅用于BH ６000、BH ７００0型灌装机主加热及双氧水加热。

S Ｐ1温度设定值1,仅用于ＢH600０、ＢH ７000型灌装机主加热及双氧水加热。

ＰV 输入偏移量，取0.0 PID 比例带，可通过A Ｔ获得ＰＩD积分时间,可通过ＡT获得PID微分时间，可通过ＡT获得8、运行(操作）菜单设定流程:PＶ:显示当前值SV:设定值加热器电流值（监控),未用此功能，取默认泄漏电流值1（监控)，未用此功能,取默认运行/停止报警1上限（部分机型没有)报警１下限(部分机型没有)报警2上限报警2下限报警2上限（或下限)当报警类型选择上限（或下限）报警时显示，预杀菌，液压油均设为9、初始菜单设定流程：输入类型,铂电阻选0（液压油温控），热电耦选5(其他温控）温度单位，选C(℃)SP（设定值）上限SＰ（设定值)下限控制类型，ＰID控制或ON/OFF控制（选PID控制)控制方式，标准控制或加热/制冷控制(选STND）自整定，选OＮ控制周期（加热时间），荐：0.5Ｓ正向/反向运行,选ＯR-Ｒ(逆动作） 报警2类型(0：无报警,1：偏离上下限报警，２:偏离上限报警，3、偏离下限报警,4、偏离上下限范围报警)注意：有些机型报警和设备报警反向。

E5CC系列温控器设置说明
E5CC功能键说明
长按菜单键3秒进入程序设置
1.设置输入类型为25(我们需要接入的是4-20mA信号)，通过方向键及移位键设置数值
如下所示
输入类型对应表
2.输入4-20mA对应温度值-40—120℃设定
按模式键进入如下(CN-H 设置为250CN-L 设置为-40 )
3.设定温度(SL-H设定为100℃，SL-L设定为63℃)
4.控制模式为ONOF，如下
5.选择标准模式STND，如下
6.反向运行(加热)设为OR-R，如下
7.使用报警1，报警类型设置为3 (需求高于67℃停止加热，低于63℃开始加热)，如下
报警类型对应输出功能表
8.报警1滞后设置值为1.5，如下
设置完成，按菜单键至少1秒退出。
