《建筑制图与识图》第5章

参考答案单元一１． ０号、１号、２号２．实线、２、２～３３． ４５°～６０°４．正三角形、正方形、３０°、４５°５．直线两端点、底线单元二１．平行投影、中心投影２．宽度、高度３．平行、相交、垂直４．直线、平面５．建筑、室内单元三１．平面、长、宽、高、平面多边形２．多边形、三角形３．圆柱、圆锥、圆球、固定轴线旋转４．叠加式、切割式、混合式５．径向尺寸、轴向尺寸单元四１．平行性、定比性、真实性２．正轴测投影图、斜轴测投影图３．坐标法、叠加、切割４．特征面法、柱体的轴测图５． 先整体后剖切、先剖切后整体单元五１．线面分析法、形体分析法、形体分析法２．剖切符号、粗实线３．阿拉伯数字、由左至右、由下至上、端部４．半剖面图、局部剖面图、全剖面图、展开剖面图、分层剖面图５．波浪线、剖切符号260单元六１．设计、施工、初步设计阶段、技术设计阶段、施工图设计阶段２．建筑施工图、结构施工图、设备施工图。

３．　∶４．索引符号、水平细实线５．体形、门窗形式、位置单元七１．水平投影图２．位置、布置方向、柜门３．南北立面图、东西立面图４．平面布置图、顶棚平面图５．局部剖面图单元八１．平面整体表示方法制图规则２．受力筋、箍筋架、立筋、构造筋３．向上、向左、向下、向右４．平面注写、综合设计５．截面尺寸、配筋具体数值单元九１．设备、器件、管网２．正面斜等轴测图、给水引入管、污水排出管３．设计总说明、采暖平面图、系统图４．管道、散热器、主要设备、附件５．系统图、原理图261。

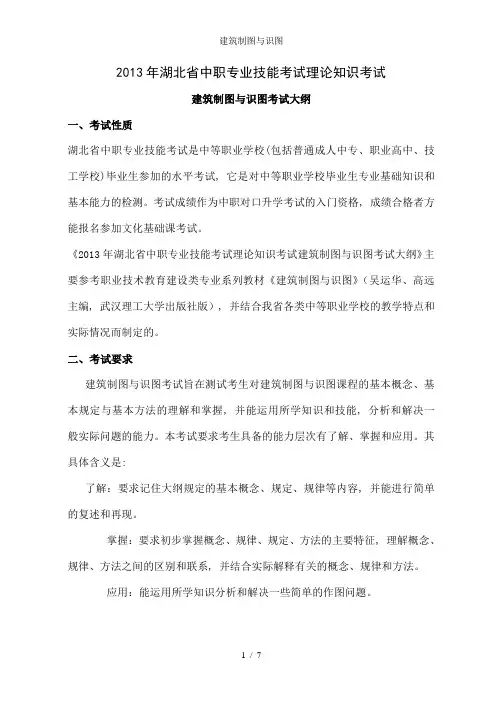

2013年湖北省中职专业技能考试理论知识考试建筑制图与识图考试大纲一、考试性质湖北省中职专业技能考试是中等职业学校(包括普通成人中专、职业高中、技工学校)毕业生参加的水平考试, 它是对中等职业学校毕业生专业基础知识和基本能力的检测。

考试成绩作为中职对口升学考试的入门资格, 成绩合格者方能报名参加文化基础课考试。

《2013年湖北省中职专业技能考试理论知识考试建筑制图与识图考试大纲》主要参考职业技术教育建设类专业系列教材《建筑制图与识图》（吴运华、高远主编, 武汉理工大学出版社版）, 并结合我省各类中等职业学校的教学特点和实际情况而制定的。

二、考试要求建筑制图与识图考试旨在测试考生对建筑制图与识图课程的基本概念、基本规定与基本方法的理解和掌握, 并能运用所学知识和技能, 分析和解决一般实际问题的能力。

本考试要求考生具备的能力层次有了解、掌握和应用。

其具体含义是:了解：要求记住大纲规定的基本概念、规定、规律等内容, 并能进行简单的复述和再现。

掌握：要求初步掌握概念、规律、规定、方法的主要特征, 理解概念、规律、方法之间的区别和联系, 并结合实际解释有关的概念、规律和方法。

应用：能运用所学知识分析和解决一些简单的作图问题。

三、考试内容与考核要求第一章制图工具、仪器和用品考试内容:制图常用工具、仪器与用品的种类和用法。

考试要求:了解图板、丁字尺、比例尺、圆规和分规、曲线板、绘图铅笔的正确用法。

第二章制图的基本规定考试内容:图纸的幅面规格、图线、字体、比例、尺寸标注；常用的几何作图方法。

.. 考试要求：.. 1.了解《房屋建筑制图统一标准》（GB/T50001-2001）中对图幅、图线、字体、比例、尺寸标注的基本规定；.. 2.掌握绘制平面图形的步骤。

第三章正投影原理考试内容:投影的概念和分类；工程上常用的四种图示法；三面正投影图的形成、投影规律与画法。

点的三面投影规律；点的坐标；两点相对位置；重影点与可见性。

建筑制图与识图__教案第一章：建筑制图基础1.1 学习目标：了解建筑制图的基本概念、规范和标准，掌握建筑制图的基本原理和方法。

1.2 教学内容：1.2.1 建筑制图的概念与意义1.2.2 建筑制图的规范和标准1.2.3 建筑制图的基本原理1.2.4 建筑制图的方法与步骤1.3 教学活动：1.3.1 讲解建筑制图的基本概念和意义1.3.2 介绍建筑制图的规范和标准1.3.3 演示建筑制图的基本原理和方法1.3.4 引导学生进行建筑制图的实践操作第二章：建筑图纸的分类与作用2.1 学习目标：了解建筑图纸的分类和作用，掌握各种图纸的编制方法和技巧。

2.2 教学内容：2.2.1 建筑图纸的分类2.2.2 建筑图纸的作用2.2.3 各种图纸的编制方法和技巧2.3 教学活动：2.3.1 讲解建筑图纸的分类和作用2.3.2 介绍各种图纸的编制方法和技巧2.3.3 引导学生进行建筑图纸的实践绘制第三章：建筑制图符号与标注3.1 学习目标：了解建筑制图符号的种类和用法，掌握建筑标注的基本原则和方法。

3.2 教学内容：3.2.1 建筑制图符号的种类和用法3.2.2 建筑标注的基本原则和方法3.3 教学活动：3.3.1 讲解建筑制图符号的种类和用法3.3.2 介绍建筑标注的基本原则和方法3.3.3 引导学生进行建筑标注的实践操作第四章：建筑立面图与剖面图的绘制4.1 学习目标：了解立面图和剖面图的定义和作用，掌握立面图和剖面图的绘制方法和技巧。

4.2 教学内容：4.2.1 立面图的定义和作用4.2.2 剖面图的定义和作用4.2.3 立面图和剖面图的绘制方法和技巧4.3 教学活动：4.3.1 讲解立面图和剖面图的定义和作用4.3.2 介绍立面图和剖面图的绘制方法和技巧4.3.3 引导学生进行立面图和剖面图的实践绘制第五章：建筑平面图与立面图的综合应用5.1 学习目标：了解建筑平面图和立面图的关系，掌握平面图和立面图的综合应用方法和技巧。

建筑工程施工专业建筑制图与识图》课程标准一、课程的性质建筑制图与识图是建筑施工与管理专业的主干专业基础课。

本课程的主要任务是通过制图理论的学习和有关实践活动，培养学生的空间想象力，了解国家的有关建筑制图标准，掌握建筑工程识图和绘制的基本方法。

在培养学生科学严谨的工作态度和创造性工作能力；培养学生热爱专业，热爱本职工作的精神；培养学生一丝不苟的学习态度和工作作风。

通过运用多媒体教学手段密切联系工程实际，激发学生的求知欲望，采用“教、学、做”一体化的教学模式，使学生应达到以下基本要求：1、了解建筑制图标准和有关的专业技术制图标准；2、掌握正投影法的基本原理和作图方法；3，能够正确使用常用的绘图仪器和工具；4、掌握识读和抄绘建筑工程图的基本方法；5、掌握利用计算机软件AutoCAD绘制建筑施工图的基本知识；6，培养严肃认真的工作态度和耐心细致，一丝不苟的工作作风。

由于《建筑制图与识图》课程具有较强的实际应用型，因此本课程在学生职业能力培养和职业素质养成两个方面起支撑和促进作用。

二、课程的基本理念1．坚持以高职教育培养目标为依据，遵循“结合理论联系实际，以应知、应会”的原则，以培养锻炼职业技能为重点。

2．注重培养学生的专业思维能力和专业实践能力。

3．把创新素质的培养贯穿于教学中。

采用行之有效的教学方法，注重发展学生专业思维和专业应用能力。

4．培养学生分析问题、解决问题的能力。

三、课程的设计思路《建筑制图识图》课程在设计思想上充分体现一体化，即:理论与实践内容一体化、知识传授与动手训练场地一体化、理论与实践教师为一人的“一体化”。

第二部分课程目标一、课程目标教学目标和总体要求是让学生具有进行一般建筑结构构件（受弯、轴向受压构件）截面设计与承载力复核的能力；具有一般多层砌体结构设计的能力；具有分析和处理实际施工过程中遇到的一般结构问题的能力；具有正确识读建筑结构施工图的能力。

通过行为导向的项目式教学，加强学生实践技能的培养，培养学生的综合职业能力和职业素养；独立学习及获取新知识、新技能、新方法的能力；与人交往、沟通及合作等方面的态度和能力。
