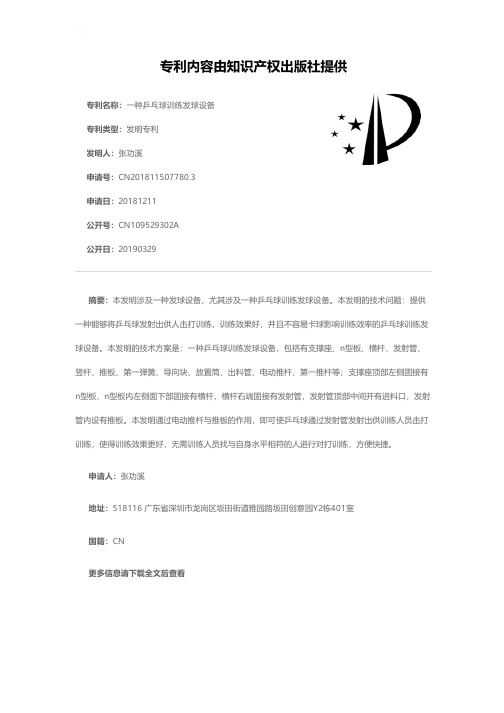

专利名称：一种乒乓球训练发球设备专利类型：发明专利
发明人：张功溪
申请号：CN201811507780.3
申请日：20181211
公开号：CN109529302A
公开日：
20190329
专利内容由知识产权出版社提供
摘要：本发明涉及一种发球设备，尤其涉及一种乒乓球训练发球设备。

本发明的技术问题：提供一种能够将乒乓球发射出供人击打训练，训练效果好，并且不容易卡球影响训练效率的乒乓球训练发球设备。

本发明的技术方案是：一种乒乓球训练发球设备，包括有支撑座、n型板、横杆、发射管、竖杆、推板、第一弹簧、导向块、放置筒、出料管、电动推杆、第一推杆等；支撑座顶部左侧固接有n型板，n型板内左侧面下部固接有横杆，横杆右端固接有发射管，发射管顶部中间开有进料口，发射管内设有推板。

本发明通过电动推杆与推板的作用，即可使乒乓球通过发射管发射出供训练人员击打训练，使得训练效果更好，无需训练人员找与自身水平相符的人进行对打训练，方便快捷。

申请人：张功溪
地址：518116 广东省深圳市龙岗区坂田街道雅园路坂田创意园Y2栋401室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种乒乓球训练用发球机专利类型：实用新型专利
发明人：陈立富
申请号：CN201820265098.7
申请日：20180224
公开号：CN207898921U
公开日：
20180925
专利内容由知识产权出版社提供
摘要：本实用新型提供一种乒乓球训练用发球机，包括发球机主体、防滑座、电动推杆、空心管、减震板、轴承座、搅拌轴、搅拌叶、伺服电机以及搅拌按钮，防滑座安装在电动推杆下端面，电动推杆安装在减震板下端面，减震板安装在空心管内部上侧，空心管安装在发球机主体内部左右两侧，该设计解决了原有发球机不方便高度调节的问题，轴承座安装在集球箱左端面，搅拌轴通过轴承安装在集球箱内部左侧，搅拌叶安装在搅拌轴外表面，伺服电机安装在集球箱内部，搅拌按钮设置在集球箱右端面，该设计解决了原有发球机对乒乓球搅拌不够充足的问题，本实用新型结构合理，防堵塞效果好，使用便捷，可靠性高。

申请人：淮安信息职业技术学院
地址：223005 江苏省淮安市经济技术开发区枚乘东路3号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201820057520.X(22)申请日 2018.01.15(73)专利权人 马奎义地址 155120 黑龙江省双鸭山市双鸭山林业局宝石居民委4组8号(72)发明人 马奎义　(74)专利代理机构 双鸭山欣合专利事务所23203代理人 黄志坚(51)Int.Cl.A63B 69/40(2006.01)A63B 67/04(2006.01)A63B 47/02(2006.01)(54)实用新型名称乒乓球发球机(57)摘要一种乒乓球发球机，包括可调节机架、变位调整组件、击球组件、提球装置、输球组件和传动系统，所述的可调节机架包括架座、变位装置支架、变位装置座，变位装置座的支杆、提球器支架、悬臂梁、调整臂，所述的变位装置座上有滑板复位簧的挂环、两个轴承座，所述的输球组件包括集球管、输球管和输球管固定架，所述的传动系统包括电动机、变频器、动力输出链轮、变位传动杆、提球传动杆、提球装置链轮、双联链轮、击球装置链轮和变位链轮，击球速度快，在每分钟20-120次可调，击球落点准确，落点角度调整方便，获得了自动收集落地球、将球提升到击打机构连续发球，击打机构方便地变化角度，发出不同角度落点球的有益效。

权利要求书2页 说明书5页 附图7页CN 208710970 U 2019.04.09C N 208710970U1.一种乒乓球发球机，包括可调节机架、变位调整组件、击球组件、提球装置、输球组件和传动系统，所述的可调节机架包括架座、变位装置支架、变位装置座，变位装置座的支杆、提球器支架、悬臂梁、调整臂，所述的变位装置座上有滑板复位簧的挂环、轴承座，所述的输球组件包括集球管、输球管和输球管固定架，所述的传动系统包括电动机、变频器、动力输出链轮、变位传动杆、提球传动杆、提球装置链轮、双联链轮、击球装置链轮和变位链轮，其特征是：变位装置座连接变位调整组件，所述的击球组件与传动系统中的变位传动杆连接，所述的提球装置与所述的架座中的提球器支架下端连接，所述的架座中的横梁连接所述的电动机，所述的电动机连接变频器，所述的电动机上有动力输出链轮，所述的架座中的圆柱架和变位装置座转动连接变位传动杆，所述的提球传动杆的下端与提球装置转动连接，所述的提球传动杆的上部与调整臂转动连接，所述的提球传动杆上连接有提球装置链轮，所述的变位链轮转动连接在机架的变位装置座上，所述的动力输出链轮、双联链轮、提球装置链轮间链条和链条连接，所述的变位链轮和击球装置链轮间链条连接，所述的集球管与输球组件的进球筒连接，所述的输球管与输球组件的出球筒连接，所述的输球管固定架与变位装置的底板侧面连接。

专利名称：乒乓球发球机
专利类型：发明专利
发明人：陈孟富
申请号：CN200610065922.6申请日：20060327
公开号：CN1824351A
公开日：
20060830
专利内容由知识产权出版社提供
摘要：本发明提供一种乒乓球发球机，其是由一集球机构、一控制阀及一发球机构所构成，其中集球机构设有集球槽与球桌连接，集球槽后方设栏网、下接设集球管及送球管，而控制阀是设于集球管底端，供控制落球操作，而发球机构接设于送球管上方，包括有：一发球管、鼓风机、支架、万向转头、凸轮及马达，其中发球管外端穿过栏网并设出口，发球管后方设有一入口是与送球管连接；如此，通过控制阀的控制件可控制挡球或送球的操作，且可控制发球的速度，而发球机构更可控制发球的角度。

申请人：陈孟富
地址：中国台湾
国籍：CN
代理机构：北京科龙寰宇知识产权代理有限责任公司
代理人：孙皓晨
更多信息请下载全文后查看。
