常用电机驱动电路及原理

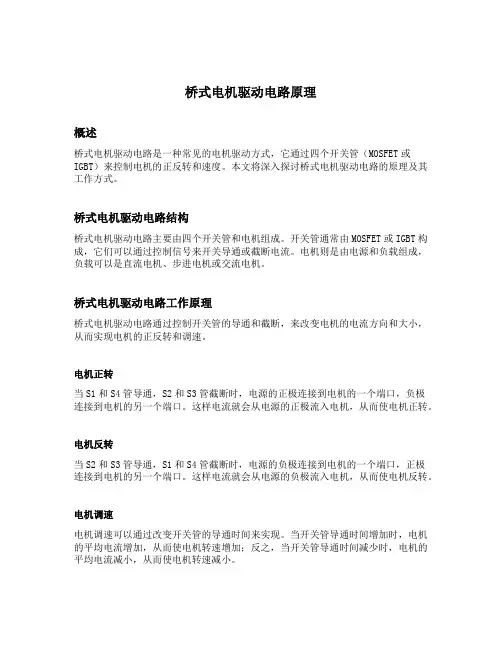

桥式电机驱动电路原理概述桥式电机驱动电路是一种常见的电机驱动方式，它通过四个开关管（MOSFET或IGBT）来控制电机的正反转和速度。

本文将深入探讨桥式电机驱动电路的原理及其工作方式。

桥式电机驱动电路结构桥式电机驱动电路主要由四个开关管和电机组成。

开关管通常由MOSFET或IGBT构成，它们可以通过控制信号来开关导通或截断电流。

电机则是由电源和负载组成，负载可以是直流电机、步进电机或交流电机。

桥式电机驱动电路工作原理桥式电机驱动电路通过控制开关管的导通和截断，来改变电机的电流方向和大小，从而实现电机的正反转和调速。

电机正转当S1和S4管导通，S2和S3管截断时，电源的正极连接到电机的一个端口，负极连接到电机的另一个端口。

这样电流就会从电源的正极流入电机，从而使电机正转。

电机反转当S2和S3管导通，S1和S4管截断时，电源的负极连接到电机的一个端口，正极连接到电机的另一个端口。

这样电流就会从电源的负极流入电机，从而使电机反转。

电机调速电机调速可以通过改变开关管的导通时间来实现。

当开关管导通时间增加时，电机的平均电流增加，从而使电机转速增加；反之，当开关管导通时间减少时，电机的平均电流减小，从而使电机转速减小。

桥式电机驱动电路控制方法桥式电机驱动电路的控制方法通常有两种：单向控制和双向控制。

单向控制单向控制是指电机只能实现正转或反转，无法实现双向转动。

这种控制方法适用于只需要电机单向转动的应用场景，例如风扇、水泵等。

双向控制双向控制是指电机可以实现正转和反转。

这种控制方法适用于需要电机双向转动的应用场景，例如电动车、机器人等。

桥式电机驱动电路的优点桥式电机驱动电路具有以下优点：1.高效率：桥式电机驱动电路采用开关管控制电流，能够有效减少电流损耗，提高电机的效率。

2.精确控制：桥式电机驱动电路可以通过改变开关管的导通时间来精确控制电机的转速和转向。

3.可靠性高：桥式电机驱动电路采用开关管控制电流，可以避免传统的电阻调速方式存在的功耗大、发热严重等问题，提高了系统的可靠性。

电动车的电机驱动电路原理电动车的电机驱动电路原理是指电池（或蓄电池）经过控制器将直流电转换为交流电，再由交流电机将电能转化为机械能的过程。

具体来说，电机驱动电路主要包括电池组、控制器、电机三部分。

首先，电池组是电动车的动力供应，通常采用锂电池或铅酸蓄电池。

电池组的电压和容量决定了电动车的续航里程和输出功率。

电池组将直流电能提供给控制器，控制器再根据电动车运行状态和用户输入的指令来控制电机的工作状态。

其次，控制器是电动车电机驱动系统的核心部件，主要功能是将电池组提供的直流电转换为交流电，并根据输入的控制信号实时调整输出电流和电压，控制电机的转速和扭矩。

控制器可以采用PWM（脉宽调制）控制方式来实现对电机的精确控制。

控制器还会根据电池组的电量和工作温度等参数进行保护和故障检测。

最后，电机是电动车驱动系统的执行部件，负责将电能转化为机械能。

电动车通常采用交流无刷电机，其结构简单、效率高、维护成本低。

无刷电机由转子和定子组成，定子上绕有若干绕组，通过控制器的调节，使得绕组中的电流方向与转子磁极场方向相互作用，从而产生转矩，推动电动车的运动。

电机驱动电路工作原理如下：1. 当电动车启动时，通过操作开关或踏板发送启动信号；2. 控制器接收到启动信号后，会检测电池组的电压和温度等参数，并根据这些参数计算输出的电流和电压；3. 控制器将电池的直流电功率转换为交流电，通过PWM控制方式调整电流和电压，控制电机的转速和扭矩；4. 交流电驱动电机运转，将电能转化为机械能，推动电动车前进；5. 当需要停车或改变速度时，控制器会根据用户输入的指令对电机进行控制，调整输出电流和电压，实现加速、制动或倒车等功能；6. 当电池组的电量过低或控制器检测到过热等故障时，会发出警报信号并切断电机的供电，以保护电池组和控制器的安全。

总结起来，电动车的电机驱动电路通过控制器将电池组提供的直流电转换为交流电，再由电机将电能转化为机械能，从而推动电动车的运动。

无刷直流电机的驱动电路一、无刷直流电机简介无刷直流电机是一种通过电子方式实现电机转子磁场与定子磁场的同步旋转，无需刷子与换向器来调整磁场方向的电机。

它具有高效率、高转矩密度、长寿命等优点，被广泛应用于工业、航空航天、交通工具等领域。

二、无刷直流电机的基本原理无刷直流电机的驱动主要是通过电子器件来控制电机的磁场和转子的位置。

基本原理如下： 1. 无刷直流电机的转子上安装有磁体，称为永磁体，用来产生转子磁场。

2. 定子上绕有若干个线圈，通过电流激励产生定子磁场。

3. 当定子磁场与转子磁场交叉时，产生转矩，使电机转动。

三、无刷直流电机的驱动电路设计要求设计无刷直流电机的驱动电路时，需要满足以下要求： 1. 高效率：电路应尽可能减少能量的损耗，以提高电机的效率。

2. 稳定性：电路应具有良好的稳定性，能够在各种工作条件下保持电机的正常运行。

3. 可调性：电路应具备可调节转速和转向的功能，以满足不同应用场景的需求。

4. 保护功能：电路应具备过流、过温等保护功能，以确保电机和电路的安全运行。

四、无刷直流电机的驱动电路设计方案4.1 无刷直流电机驱动电路的基本组成无刷直流电机的驱动电路通常由以下几部分组成： 1. 电源模块：提供电机驱动所需的电压和电流。

2. 电流检测模块：用于检测电机驱动电路中的电流情况，保护电机和电路的安全。

3. 电压转换模块：用于将电源提供的电压转换为电机所需的工作电压。

4. 逻辑控制模块：根据输入信号控制电机的转速和转向。

5. 保护模块：监测电机驱动电路的工作状态，当出现异常情况时进行相应的保护。

4.2 无刷直流电机驱动电路的工作原理无刷直流电机的驱动电路工作原理如下： 1. 逻辑控制模块接收输入信号，根据信号产生驱动电流的时序。

2. 驱动电流经过电流检测模块后，进入电机的定子线圈。

3. 电机定子线圈中的电流产生定子磁场，与转子磁场交叉产生转矩。

4. 电压转换模块将电源提供的电压转换为电机所需的工作电压。

直流电机抱闸驱动电路原理概述说明以及解释1. 引言1.1 概述直流电机抱闸驱动电路是一种常见的电路，用于控制直流电机的启动、停止和转向。

抱闸驱动电路通过控制信号输入和逻辑解析，实现对电机的控制。

本文将对直流电机抱闸驱动电路的原理进行详细说明和解释。

1.2 文章结构本文分为五个部分，分别是引言、直流电机的工作原理、抱闸驱动电路的概述、直流电机抱闸驱动电路的工作原理解释以及结论及展望。

1.3 目的本文旨在介绍直流电机抱闸驱动电路的原理，并详细解释其工作过程。

通过阐述其概述、分类特点以及优缺点，读者可以全面了解这种驱动方式在不同应用领域中的使用情况。

此外，该篇文章还将对信号输入与控制逻辑解析、信号转换与功率放大解析以及马达启动与停止过程进行深入讲解，帮助读者更好地理解和应用直流电机抱闸驱动电路。

以上为文章“1. 引言”部分内容。

2. 直流电机的工作原理2.1 电机基本原理直流电机通过直接提供或变换直流电源来产生转动力，是一种将电能转化为机械能的设备。

其基本构成包括定子（静子）和转子（动子）。

定子通常由绕组、铁芯和端盖组成，而转子则由磁极、绕组和轴心组成。

直流电机的工作原理可简单地描述为：当通过定子绕组施加一个与磁场正交的直流电流时，会在磁场中产生一个力矩，使得转子开始旋转。

这是由于磁场与传导系数所产生的洛伦兹力相互作用引起的。

2.2 直流电机结构直流电机有不同类型的结构，常见的有分解架式和整体架式两种。

其中，分解架式包含了割平开槽型、差弱法等结构形式；整体架式则包括了齐纳励磁法、复合励磁法等结构形式。

无论是哪种结构形式，直流电机都包含了固定在外壳内部并连接到功率源上的定子线圈以及安装在轴上并能自由旋转的转子。

2.3 直流电机的应用领域直流电机在各个行业中都有广泛的应用。

例如，在工业领域，直流电机主要用于驱动各类设备和机械，如风机、泵机、输送带和升降装置等。

此外，在汽车和交通运输领域，直流电机被应用于汽车座椅调节器、风挡刷动力系统和车辆动力传动系统等。

电机h桥驱动电路工作原理电机H桥驱动电路是电机驱动的一种重要方式，电子系统中经常会使用到，比如机器人、车辆控制等等。

本文将详细介绍电机H桥驱动电路的工作原理，以及应用场景。

一、H桥驱动电路概述H桥指的是由四个开关管或者MOS管组成的桥式电路。

这种电路有多种电机驱动方式，其中最常见的是单向直流电机的正反转控制。

通过对四个开关管进行控制，可以实现电机的正反转和制动等功能。

二、H桥驱动电路的工作原理H桥驱动电路的基本原理是通过改变电路的通断情况，从而对电机进行不同方向的驱动。

H桥驱动电路由四个二极管和四个MOS管组成。

其中二极管被用于保护MOS管，并防止由电机反向带来的过电压。

1. 正转控制在正转控制的情况下，S1和S4导通，S2和S3断开。

电源的正极就通过S1流向电机的正极，电机负极通过S4回流电源的负极，从而实现了电机正转。

2. 反转控制在反转控制的情况下，S2和S3导通，S1和S4断开。

电源的正极就从S2导向电机的负极，电机的正极通过S3回流电源的负极，从而实现了电机反转。

3. 制动控制在制动控制的情况下，两边都断开，或被连通在一起形成短路状态，这样可以实现电机的制动效果。

4. 制动后反转如果电机在制动状态下需要反转，那么可以先将电机停下，再进行反转操作，这样可以得到较好的反转效果。

三、H桥驱动电路的应用场景H桥驱动电路广泛应用于机器人、车辆、船舶等控制系统中，在这些应用场景中，电机是控制系统的一个非常关键的组成部分。

H桥驱动电路不仅可以实现电机的正反转控制，还可以用于调速控制、测速控制等多种应用场景中。

1. 机器人应用机器人在工业自动化、医疗保健、家庭助理、智能安防等众多领域都有广泛的应用。

机器人的驱动系统主要是电机驱动，而H桥驱动电路是机器人驱动系统中的重要组成部分。

机器人需要精准的控制，以实现复杂的动作，H桥驱动电路可以实现电机的正反转控制，同时还能同时控制多个电机，实现机器人的多自由度自由移动。

电机驱动电路原理一、引言电机驱动电路是将电能转化为机械能的重要部分，其作用是提供适当的电源给电机，以使其正常运转。

本文将详细介绍电机驱动电路的原理。

二、电机驱动电路的分类根据控制方式不同，电机驱动电路可分为直流马达驱动和交流异步马达驱动两种。

1. 直流马达驱动直流马达的转矩与其励磁磁通量成正比，因此控制直流马达转速的关键在于控制励磁磁通量。

常见的直流马达控制方式有：（1）恒压调速法：通过改变励磁线圈中的电阻来改变励磁电流，从而改变励磁磁通量大小。

（2）串联调速法：将外加阻抗串联到直流马达中，通过改变串联阻抗大小来改变总回路阻抗大小，从而改变总回路电流大小和励磁磁通量大小。

（3）分级调速法：将外加阻抗分级加入到直流马达中，在不同级别处通过切换不同的外加阻抗来改变电路总回路阻抗大小和励磁磁通量大小。

2. 交流异步马达驱动交流异步马达的转速与供电频率成正比，因此控制交流异步马达转速的关键在于控制供电频率。

常见的交流异步马达控制方式有：（1）恒频调速法：通过改变电源电压来改变供电频率，从而改变异步马达转速。

（2）变频调速法：通过将交流电源转换为直流电源，再将直流电源通过逆变器转换为可调的交流电源，从而实现对供电频率的精确控制。

三、直流马达驱动原理1. 直流马达基本结构直流马达由定子和转子两部分组成。

定子包括永磁体和励磁线圈，励磁线圈中通有直流电源。

转子由铁芯和绕组组成，绕组中通有直流或脉冲直流信号。

2. 直流马达基本原理当励磁线圈通有一定大小的直流电信号时，会在永磁体中产生一个稳定的磁场。

当绕组通有一定大小和方向的脉冲直流信号时，会在转子中产生一个旋转磁场。

由于旋转磁场与永磁体中的磁场不同步，因此会产生一个转矩，使得转子开始旋转。

3. 直流马达调速原理直流马达调速的关键在于控制励磁线圈中的电流大小和方向。

当励磁线圈中的电流大小和方向改变时，励磁线圈中的磁通量大小和方向也会随之改变。

由于直流马达的转矩与励磁线圈中的磁通量成正比，因此改变励磁电流大小和方向可以改变直流马达的转速。

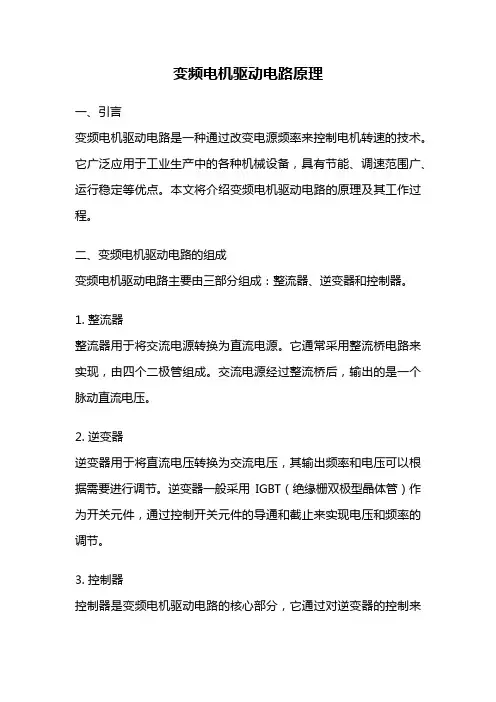

变频电机驱动电路原理一、引言变频电机驱动电路是一种通过改变电源频率来控制电机转速的技术。

它广泛应用于工业生产中的各种机械设备，具有节能、调速范围广、运行稳定等优点。

本文将介绍变频电机驱动电路的原理及其工作过程。

二、变频电机驱动电路的组成变频电机驱动电路主要由三部分组成：整流器、逆变器和控制器。

1. 整流器整流器用于将交流电源转换为直流电源。

它通常采用整流桥电路来实现，由四个二极管组成。

交流电源经过整流桥后，输出的是一个脉动直流电压。

2. 逆变器逆变器用于将直流电压转换为交流电压，其输出频率和电压可以根据需要进行调节。

逆变器一般采用IGBT（绝缘栅双极型晶体管）作为开关元件，通过控制开关元件的导通和截止来实现电压和频率的调节。

3. 控制器控制器是变频电机驱动电路的核心部分，它通过对逆变器的控制来实现电机的调速。

控制器通常由微处理器和各种传感器组成，可以对电机的转速、电流、温度等参数进行监测和控制。

在控制器中，还包括了一些保护电路，如过流保护、过压保护等，以确保电机的安全运行。

三、变频电机驱动电路的工作原理变频电机驱动电路的工作原理可以概括为以下几个步骤：1. 输入电源交流电压经过整流器转换为直流电压。

2. 直流电压经过滤波电路后，供给逆变器。

3. 控制器通过检测电机的转速、负载情况等参数，计算出逆变器需要输出的频率和电压。

4. 控制器通过对逆变器中的开关元件进行控制，使其按照设定的频率和电压输出交流电压。

5. 输出的交流电压经过变压器降压后，供给电机，从而实现电机的调速。

四、变频电机驱动电路的优点1. 节能：变频电机驱动电路通过调整电机的转速，使其在工作时的负载与实际需求相匹配，从而实现节能的目的。

2. 调速范围广：变频电机驱动电路可以实现电机的无级调速，根据实际需要可以调整电机的转速范围。

3. 运行稳定：变频电机驱动电路通过对电机的调速和控制，可以使电机在各种工况下运行稳定，减少因负载变化而引起的震动和噪音。

三相步进电机驱动电路设计一、引言步进电机是一种将电脉冲信号转换为机械转动的电动机，具有结构简单、定位精度高、起动停止快的特点，被广泛应用于数控机床、机器人、自动化设备等领域。

本文将介绍三相步进电机驱动电路的设计。

二、驱动原理三相步进电机的驱动原理基于磁场交替作用的原理，通过控制电流的改变，使电机在不同的磁场中转动。

它分为两种驱动方式：全、半步进驱动。

全步进驱动方式中，步进电机每接收一个脉冲信号就转动一个步距，而在半步进驱动方式中，步进电机每接收一个脉冲信号就转动半个步距。

本文以全步进驱动为例进行设计。

三、电路设计1.电源电路：步进电机驱动电路需要一个稳定的直流电源，通常使用电容滤波器和稳压电路来提供稳定的电压输出，保证电机正常工作。

2.脉冲发生及控制电路：脉冲发生电路产生脉冲信号，用于控制步进电机的转动。

常用的发生电路有震荡电路和微处理器控制电路。

本文以震荡电路为例，通过计算电容充放电时间确定震荡频率。

3.驱动电路：驱动电路是步进电机的核心，它将脉冲信号转换为电流控制信号，控制步进电机的转动。

常用的驱动方式有双H桥驱动和高低电平驱动。

本文以双H桥驱动为例进行设计。

4.电流检测和反馈电路：为了控制步进电机的转速和转矩，需要对电机的电流进行检测和反馈。

常用的检测电路有电阻检测和霍尔效应检测。

通过检测电流大小，可以调节驱动电流，以达到控制步进电机的效果。

5.保护电路：为了保护步进电机和驱动电路的安全，需要设计相应的保护电路。

常见的保护电路有过流保护电路、过热保护电路和短路保护电路等。

四、总结本文介绍了三相步进电机驱动电路的设计。

通过合理设计电路，可以实现对步进电机的控制和保护，提高步进电机的运行效果和寿命。

未来，可以进一步研究和改进三相步进电机驱动电路的设计，以满足更高精度、更高速度的步进电机应用需求。

三相无刷直流电机驱动电路三相无刷直流电机驱动电路是一种常用于工业和家电领域的电机驱动方案。

相比传统的有刷直流电机，无刷直流电机具有更高的效率、更低的噪音和更长的使用寿命。

本文将介绍三相无刷直流电机驱动电路的原理、特点以及应用领域。

一、无刷直流电机的原理无刷直流电机是一种基于电子换向技术的电机，其工作原理类似于传统的有刷直流电机。

无刷直流电机由转子、定子和电子换向器三部分组成。

转子是由永磁体组成的，定子则是由多相绕组组成的。

电子换向器根据转子位置和速度信息，通过控制电流的方向和大小，实现电机的高效运转。

三相无刷直流电机驱动电路主要由功率电子器件、驱动电路和控制器三部分组成。

功率电子器件通常采用IGBT（绝缘栅双极型晶体管）或MOSFET（金属氧化物半导体场效应晶体管），用于控制电流的通断和方向。

驱动电路负责产生适当的驱动信号，将控制器输出的信号转化为功率电子器件所需的控制信号。

控制器是电机控制系统的核心，负责根据转子位置和速度信息，产生适当的控制信号，并将其送至驱动电路。

三、三相无刷直流电机驱动电路的特点1. 高效率：无刷直流电机由于无需通过电刷和换向器，减少了能量损耗，提高了电机的效率。

在工业和家电领域，高效率是提高设备性能的关键因素之一。

2. 低噪音：无刷直流电机在工作过程中，没有机械接触和摩擦，因此噪音较低。

这使得无刷直流电机在一些对噪音要求较高的场合得到了广泛应用，比如家电领域的洗衣机和吸尘器等。

3. 高可靠性：由于无刷直流电机没有电刷和换向器等易损件，因此具有更长的使用寿命和更高的可靠性。

这使得无刷直流电机在一些对设备寿命要求较高的场合得到了广泛应用，比如工业自动化领域的机床和机械手等。

4. 精确控制：由于控制器可以根据转子位置和速度信息进行精确控制，因此无刷直流电机具有较好的速度和转矩响应特性。

这使得无刷直流电机在一些对运动控制要求较高的场合得到了广泛应用，比如机器人、无人机和电动汽车等。
