半导体材料测试与分析

半导体特性分析实验（PN结I-V特性测试）在微电子和固态电子学领域，半导体PN结几乎是构成一切有源器件以及像二极管一些无源器件的最基本单元。

本实验的目的是了解PN结的基本I-V特性，包括有非线性、整流性质，学习曲线拟合方法，求出波尔兹曼常数。

一、实验目的了解PN结的基本特性，掌握PN结的伏安特性，学习曲线拟合方法，求出波尔兹曼常数。

二、实验内容测试未封装PN结的I-V特性曲线，进行曲线拟合，求出波尔兹曼常数。

三、仪器设备4200-SCS半导体特性测试系统，二极管，探针台四、实验原理1、PN结的伏安特性在半导体材料中，P型区域与N型区域的交界处附近会形成一个特殊的区域，这个区域叫PN结。

PN结是半导体器件的核心，检测半导体器件实际上就是通过外部引脚测量内部PN结。

PN结具有三个重要参数：单向导电；正向导通压降；反向击穿电压，它们是判断PN结好坏、识别无标识的半导体器件类型和各引脚电极的主要依据。

二极管就是一个单独封装的PN结。

在未封装前检测PN结，进行实时监控，可以更及时迅速发现质量问题，减少浪费。

单向导电：当给PN结施加正向电压时，即正极（连接到P区）接正、负极接负（联结到N区）接负。

PN结呈现为导通状态，有正向电流流过，并且该电流将随着正向电压的增加，急剧增大。

当给PN结施加相反的电压时，二极管呈现为截止状态，只有少量的穿透电流I BO（µA级以下）流过。

正向导通压降：PN结上加上正向电压导通后，会保持一个相对固定的端电压VF，VF称为“正向导通压降”，其数值依选用的半导体基材不同而有别，锗半导体约为0.3V；硅半导体约为0.7V。

反向击穿电压：当给PN 结施加的反向电压值达到其所能承受的极限值（反向击穿电压VZ ，大小因不同的PN 结有别）时，二极管呈现为导通状态，且在允许的反向电流范围内，其端电压会基本保持为VZ ，即PN 结反向击穿后具有“稳压特性”。

这些参数都可以在伏安特性曲线也就是PN 结的I-V 特性曲线上可以得到。

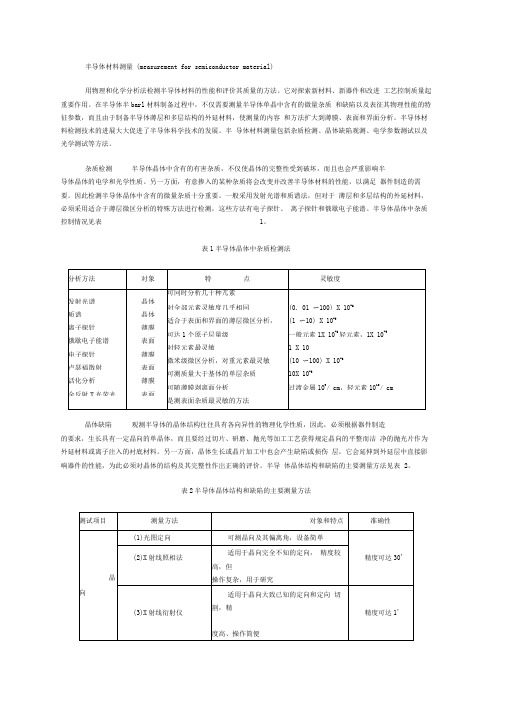

半导体材料测量 (measurement for semiconductor material)用物理和化学分析法检测半导体材料的性能和评价其质量的方法。

它对探索新材料、新器件和改进工艺控制质量起重要作用。

在半导体半barl材料制备过程中，不仅需要测量半导体单晶中含有的微量杂质和缺陷以及表征其物理性能的特征参数，而且由于制备半导体薄层和多层结构的外延材料，使测量的内容和方法扩大到薄膜、表面和界面分析。

半导体材料检测技术的进展大大促进了半导体科学技术的发展。

半导体材料测量包括杂质检测、晶体缺陷观测、电学参数测试以及光学测试等方法。

杂质检测半导体晶体中含有的有害杂质，不仅使晶体的完整性受到破坏，而且也会严重影响半导体晶体的电学和光学性质。

另一方面，有意掺入的某种杂质将会改变并改善半导体材料的性能，以满足器件制造的需要。

因此检测半导体晶体中含有的微量杂质十分重要。

一般采用发射光谱和质谱法，但对于薄层和多层结构的外延材料，必须采用适合于薄层微区分析的特殊方法进行检测，这些方法有电子探针、离子探针和俄歇电子能谱。

半导体晶体中杂质控制情况见表1。

表1半导体晶体中杂质检测法晶体缺陷观测半导体的晶体结构往往具有各向异性的物理化学性质，因此，必须根据器件制造的要求，生长具有一定晶向的单晶体，而且要经过切片、研磨、抛光等加工工艺获得规定晶向的平整而洁净的抛光片作为外延材料或离子注入的衬底材料。

另一方面，晶体生长或晶片加工中也会产生缺陷或损伤层，它会延伸到外延层中直接影响器件的性能，为此必须对晶体的结构及其完整性作岀正确的评价。

半导体晶体结构和缺陷的主要测量方法见表 2。

表2半导体晶体结构和缺陷的主要测量方法电学参数测试半导体材料的电学参数与半导体器件的关系最密切，因此测量与半导体导电性有关的特征参数成为半导体测量技术中最基本的内容。

电学参数测量包括导电类型、电阻率、载流子浓度、 迁移率、补偿度、少子寿命及其均匀性的测量等。

实验：半导体少子寿命的测量一．实验的目的与意义非平衡少数载流子（少子）寿命是半导体材料与器件的一个重要参数。

其测量方法主要有稳态法和瞬态法。

高频光电导衰退法是瞬态测量方法，它可以通过直接观测少子的复合衰减过程测得其寿命。

通过采用高频光电导衰退法测量半导体硅的少子寿命，加深学生对半导体非平衡载流子理论的理解，使学生学会用高频光电导测试仪和示波器来测量半导体少子寿命。

二．实验原理半导体在一定温度下，处于热平衡状态。

半导体内部载流子的产生和复合速度相等。

电子和空穴的浓度一定，如果对半导体施加外界作用，如光、电等，平衡态受到破坏。

这时载流子的产生超过了复合，即产生了非平衡载流子。

当外界作用停止后，载流子的复合超过产生，非平衡少数载流子因复合而逐渐消失。

半导体又恢复平衡态。

载流子的寿命就是非平衡载流子从产生到复合所经历的平均生存时间，以来表示。

下面我们讨论外界作用停止后载流子复合的一般规律。

当以恒定光源照射一块均匀掺杂的n 型半导体时，在半导体内部将均匀地产生非平衡载流子Δn 和Δp 。

设在t=0时刻停止光照，则非平衡载流子的减少-d Δp /dt 应等于非平衡载流子的复合率Δp （t ）/τ。

1/τ为非平衡载流子的复合几率。

即： ()τt p dt p d ∆=∆- （1-1） 在小注入条件下，τ为常量，与Δp （t ）无关，这样由初始条件：Δp （0）=（Δp ）0可解得：()τt ep t p -∆=∆0 （1-2）由上式可以看出： 1、 非平衡载流子浓度在光照停止后以指数形式衰减，Δp （∝）=0,即非平衡载流子浓度随着时间的推移而逐渐消失。

2、 当t=τ时，Δp （τ）=（Δp ）0/e 。

即寿命τ是非平衡载流子浓度减少到初始值的1/e 倍所经过的时间。

因此，可通过实验的方法测出非平衡载流子对时间的指数衰减曲线，由此测得到少子寿命值τ。

图1-1 高频光电导衰退法测量原理图高频光电导衰减法测量原理如图1-1所示。

单晶硅锭材料的磁性和磁学性能分析概述：单晶硅是一种重要的半导体材料，被广泛应用于太阳能电池、集成电路等领域。

在实际应用中，了解材料的磁性和磁学性能对于优化材料性能、提高设备效率至关重要。

本文将对单晶硅锭材料的磁性和磁学性能进行分析。

引言：单晶硅是由硅原子构成的晶体材料，由于其高度的晶体质量和优良的电学特性，被广泛用于制造光伏电池和集成电路。

然而，单晶硅材料通常被认为是无磁性的，这意味着它不会显示出自发的磁矩或 ferromagnetic 行为。

下面将详细分析单晶硅锭材料的磁性和磁学性能。

实验方法：在对单晶硅锭材料的磁性进行分析时，我们通常采用磁化率测试来确定材料的磁性质。

磁化率是描述材料对外磁场响应的物理量，用于衡量材料的磁化程度。

常见的磁化率测试方法包括交流磁化率测量、直流磁化率测量和磁化率随温度变化的测量。

结果与讨论：通过磁化率测试，我们发现单晶硅锭材料的磁化率非常接近于零，这意味着它几乎没有磁化的迹象。

这可以解释为单晶硅材料中的电子和核自旋之间的磁矩相互抵消，导致材料整体上具有无磁性的特性。

然而，尽管单晶硅材料本身没有磁性，但它可以被引入某些磁性杂质和缺陷，这可能会导致材料表面或局部区域出现磁化的迹象。

在单晶硅材料中引入磁性杂质和缺陷的一种常见方法是通过离子注入技术。

通过离子注入，可以将磁性杂质，如磁性离子（如铁、锰等）引入单晶硅材料中。

这些杂质的存在将导致单晶硅材料具有一定的磁化特性。

此外，在单晶硅材料中引入缺陷，如晶格缺陷、位错等，也可能导致磁化的出现。

这些缺陷可以破坏材料的平衡状态，导致磁化出现。

磁学性能分析主要关注单晶硅材料的磁滞回线和磁化强度。

磁滞回线描述了材料在外磁场作用下磁化强度随磁场变化的关系。

通过磁滞回线分析，可以了解材料的剩余磁化强度、饱和磁化强度等重要参数。

而磁化强度则是描述材料在外磁场作用下的磁化程度。

这两个参数可以反映材料的磁化程度和磁性能。

结论：通过对单晶硅锭材料的磁性和磁学性能分析，可以得出以下结论：1. 单晶硅材料本身通常具有无磁性，即几乎没有磁化的迹象。

半导体材料与器件专业引言半导体材料与器件是现代电子科学与技术的重要分支领域。

随着信息技术的迅猛发展，半导体材料与器件的研究与应用日益广泛，对于推动社会进步和经济发展具有重要作用。

本文将全面、详细、完整地探讨半导体材料与器件专业的相关内容，包括材料与器件的基本概念、研究方向、应用领域以及发展趋势等。

半导体材料与器件的基本概念半导体材料半导体材料是一类介于导体和绝缘体之间的材料，具有介电常数相对较小、导电性能相对较弱的特点。

常见的半导体材料有硅(Si)、锗(Ge)、砷化镓(GaAs)等。

半导体器件半导体器件是利用半导体材料制造的电子器件，广泛应用于电子信息领域。

常见的半导体器件包括二极管、晶体管、集成电路等。

半导体材料与器件的研究方向半导体材料的研究方向1.材料的生长与制备技术：研究半导体材料的生长机制、制备工艺以及优化方法，以提高材料质量和性能。

2.材料的性能表征与测试：研究半导体材料的光电性能、电子输运性质等，通过材料表征与测试手段获取与分析材料性能。

3.材料的能带结构与能带工程：研究半导体材料的能带结构，通过能带工程手段调控材料的能带结构，以实现特定的功能与性能要求。

半导体器件的研究方向1.器件的设计与模拟：利用计算机辅助设计工具，对半导体器件进行设计与模拟，分析其电学特性与工作原理。

2.器件的制造与加工技术：研究半导体器件的制造工艺与技术，包括光刻、薄膜沉积、离子注入等，以实现高精度与高可靠性的器件制造。

3.器件的封装与封装技术：研究半导体器件的封装方式与封装工艺，以保护器件并提供合适的引脚连接方式。

4.器件的可靠性与故障分析：研究半导体器件的可靠性问题，探索其寿命特性与故障机理，并提出相应的改进与优化方案。

半导体材料与器件的应用领域通信与信息技术领域半导体材料与器件在通信与信息技术领域具有广泛应用。

例如，光通信器件利用半导体材料的光电转换特性，实现大容量、高速率的光信号传输。

集成电路则提供了计算机和通信设备等现代电子产品所必需的处理和存储功能。

实训项目4 半导体元件的的检测训练一、实训概要本章主要介绍半导体元件的基本知识，要求读者掌握各种半导体元件的作用、命名方法、结构特点、主要参数及检测方法等内容。

特别是要能正确识别各类二极管、三极管及可控硅，并熟悉这些元件的检测及代换要领。

二、实训目的1、认识各种不同类别的半导体器件的命名规则及查询方法。

2、了解各种不同半导体的基本用途3、掌握各类半导体器件的检测方法4、掌握使用、更换半导体的基本方法。

三、实训原理1、半导体元件概述1）半导体元件的分类半导体元件是以半导体材料为基体构成的，半导体元件的种类很多，按电极数目及元件特点来分，可分为二极管、三极管、可控硅、场效应管、集成电路等类型。

按所用的半导体材料来分，可分为硅半导体元件、锗半导体元件及其他半导体元件。

2）半导体元件的命名（1）国产半导体元件的命名方法国产半导体元件的型号共由五部分组成，见教材表所示。

例如，2CW15这个元件是一个稳压二极管。

3DD15D这个元件是一个低频大功率三极管。

（2）日本半导体元件的命名方法日本半导体元件的命名方法与我国不同，它虽然也由五部分组成，但各部分含义已发生了变化。

详细情况见教材表所示。

例如，1S1555这个元件是一个普通二极管。

再如，2SA733这个元件是一个PNP型高频三极管。

（3）美国半导体元件的命名方法美国半导体元件也由五部分组成，各部分的含义见教材表所示。

例如，1N4007这个元件，“1”表示二极管，“N”代表EIA注册标志；“4007”表示EIA登记号。

再如2N3055这个元件，“2”表示三极管；“N”表示EIA注册标志；“3055”表示EIA登记号。

（4）欧洲半导体元件的命名方法欧洲半导体元件一般由四部分组成，各部分含义见教材表所示。

例如BU508A这个元件，“B”表示硅材料；“U”表示大功率开关管；“508”表示通用半导体器件登记号，“A”表示分档。

2、二极管二极管实际上就是一个PN结，它的基本特性是单向导电性。

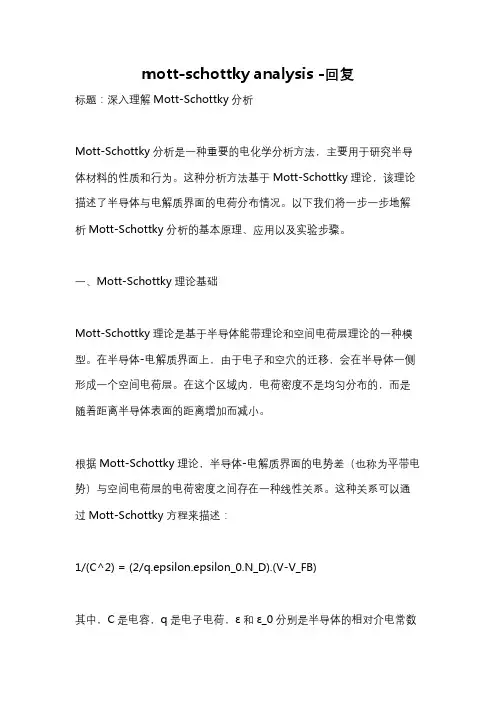

mott-schottky analysis -回复标题：深入理解Mott-Schottky分析Mott-Schottky分析是一种重要的电化学分析方法，主要用于研究半导体材料的性质和行为。

这种分析方法基于Mott-Schottky理论，该理论描述了半导体与电解质界面的电荷分布情况。

以下我们将一步一步地解析Mott-Schottky分析的基本原理、应用以及实验步骤。

一、Mott-Schottky理论基础Mott-Schottky理论是基于半导体能带理论和空间电荷层理论的一种模型。

在半导体-电解质界面上，由于电子和空穴的迁移，会在半导体一侧形成一个空间电荷层。

在这个区域内，电荷密度不是均匀分布的，而是随着距离半导体表面的距离增加而减小。

根据Mott-Schottky理论，半导体-电解质界面的电势差（也称为平带电势）与空间电荷层的电荷密度之间存在一种线性关系。

这种关系可以通过Mott-Schottky方程来描述：1/(C^2) = (2/q.epsilon.epsilon_0.N_D).(V-V_FB)其中，C是电容，q是电子电荷，ε和ε_0分别是半导体的相对介电常数和真空介电常数，N_D是半导体中的掺杂浓度，V是施加的电压，V_FB 是平带电势。

二、Mott-Schottky分析的应用Mott-Schottky分析在半导体材料的研究中具有广泛的应用。

以下是一些主要的应用领域：1. 掺杂类型和浓度的测定：通过测量Mott-Schottky曲线的斜率和截距，可以确定半导体的掺杂类型（n型或p型）和掺杂浓度。

2. 载流子迁移率的测定：Mott-Schottky分析可以提供关于半导体中载流子迁移率的信息，这对于优化半导体器件的性能非常重要。

3. 表面态和陷阱的分析：Mott-Schottky分析可以揭示半导体-电解质界面处的表面态和陷阱的性质，这对于理解和控制半导体器件的稳定性至关重要。

4. 电化学反应动力学的研究：Mott-Schottky分析也可以用于研究电化学反应的动力学过程，例如氧还原反应和氢析出反应等。

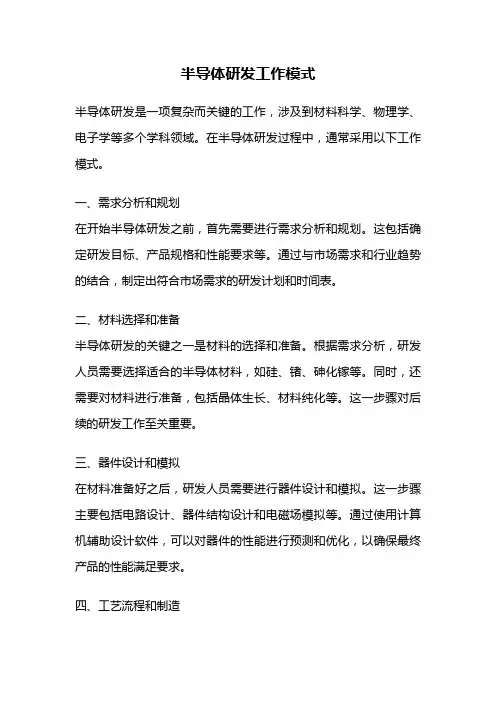

半导体研发工作模式半导体研发是一项复杂而关键的工作，涉及到材料科学、物理学、电子学等多个学科领域。

在半导体研发过程中，通常采用以下工作模式。

一、需求分析和规划在开始半导体研发之前，首先需要进行需求分析和规划。

这包括确定研发目标、产品规格和性能要求等。

通过与市场需求和行业趋势的结合，制定出符合市场需求的研发计划和时间表。

二、材料选择和准备半导体研发的关键之一是材料的选择和准备。

根据需求分析，研发人员需要选择适合的半导体材料，如硅、锗、砷化镓等。

同时，还需要对材料进行准备，包括晶体生长、材料纯化等。

这一步骤对后续的研发工作至关重要。

三、器件设计和模拟在材料准备好之后，研发人员需要进行器件设计和模拟。

这一步骤主要包括电路设计、器件结构设计和电磁场模拟等。

通过使用计算机辅助设计软件，可以对器件的性能进行预测和优化，以确保最终产品的性能满足要求。

四、工艺流程和制造器件设计和模拟完成后，下一步是制定工艺流程和进行制造。

工艺流程是指将材料转化为最终产品所需的一系列步骤。

这包括清洗、薄膜沉积、光刻、离子注入、退火等工艺步骤。

通过制定合理的工艺流程，可以实现对器件性能的控制和优化。

五、器件测试和分析在制造完成后，需要进行器件测试和分析。

这包括电学测试、光学测试、物理测试等。

通过对器件的各项参数进行测试和分析，可以评估其性能是否符合设计要求。

如果发现问题，需要及时进行调整和改进。

六、产品验证和批量生产在通过测试和分析确认器件性能符合要求后，需要进行产品验证和批量生产。

在这一阶段，需要进行大规模的生产，同时进行严格的品质控制。

通过验证和批量生产，可以确保产品的一致性和稳定性。

七、持续改进和创新半导体研发工作模式中，持续改进和创新是一个重要的环节。

随着技术的不断发展和市场需求的变化，研发工作需要不断地进行改进和创新，以满足新的需求和挑战。

这包括新材料的研发、新工艺的开发等。

总结起来，半导体研发工作模式包括需求分析和规划、材料选择和准备、器件设计和模拟、工艺流程和制造、器件测试和分析、产品验证和批量生产以及持续改进和创新。
