JLZ照明金属卤化物灯镇流器使用说明书1、概述本产品使用于交流电源电压220V （1+0.06/-0.08）、频率50Hz电路。

配用JLZ KN系列照明金属卤化物灯泡及其它同类型气体放电灯泡。

本产品参照美国同类产品技术标准设计制造，不需辅助启动装置自动启动灯泡，具有功率因素高、工作可靠、使用寿命长、节能效果好等特点。

2、主要技术参数主要技术参数详见表1表1镇流器型号配用灯泡型号输入电源（V）灯泡启动输入电流（A）灯泡工作输入电流（A）配用电容器(µF/V)净重（kg）JLZ175L JLZ175KN220V 0.9 1.1 13/450 约3.4JLZ250L JLZ250KN 1.2 1.5 18/450 约4.2 JLZ400L JLZ400KN 2.0 2.35 26/450 约6.0 JLZ1000L JLZ1000KN 4.8 5.5 30/525 约10.0 JLZ1500L JLZ1500KN 7.0 11 38/540 约14.5 JLZ2000L JLZ2000KN 11 11 60/540 约14.5 3、工作原理本产品工作时与电容器串联组成镇流电路，既可直接启动灯泡，亦可提高镇流器电路的功率因素。

电容器短接电阻器作为释放电阻，以确保人身安全。

4、结构特征4.1 本产品由硅钢片及高强度漆包线绕组组成。

硅钢片连接处用氩弧焊工艺，经过真空浸渍后具有结构紧凑、机械强度高、无交流噪声等特点。

4.2 外形尺寸及安装尺寸如图1、表2所示。

表2单位：mm产品型号 A B C D E F GJLZ175L 30 120 118 65 103 61 73JLZ250L 39 120 118 77 103 70 82JLZ400L 59 120 118 96 103 90 102JLZ1000L 89 146 119 130 124 121 130JLZ1500L 70 173 160 130 117 108 120JLZ2000L 70 173 160 130 117 108 1205、使用与维护5.1 安装接线图如图2所示，熔断器规格按表3规定。

灯具常用光源分类特点及应用场所Revised by BLUE on the afternoon of December 12,2020.灯具常用光源分类、特点及应用场所一、灯具采用光源分类：灯具常用光源有高压汞灯、金属卤化物灯、陶瓷金卤灯、高压钠灯、无极灯、LED光源。

二、光源特点：1、高压汞灯——高压汞灯是由石英电弧管、外泡壳(通常内涂荧光粉)、金属支架、电阻件和灯头组成。

电弧管为其核心元件，内充汞和惰性气体。

放电时，内部的汞蒸气压为2-15个大气压。

高压汞灯通常采用带并联补偿电容的电感镇流器。

被广泛应用于室内外的工业照明，庭园照明，街区照明等领域。

2、金属卤化物灯——金属卤化物灯是在高压汞灯的基础上在电弧管中添加一些金属卤化物(如铊、铟、钠等卤化物)，这些金属卤化物在工作时参与放电发光。

金属卤化物灯的特点：发光效率高80-110lm/w,显色性好可达到60-96Ra，寿命长达8000-20000小时，光源体积小等。

金属卤化物灯：有MH美标照明金卤灯(70-1000w)，HPI欧标金卤灯(250w-2000w)，大功率双端金卤灯NHN-LA/SA(1000w,1800w,2000w),小功率双端金卤灯MH-TD(70w，150w)。

HPIPlus欧标金卤灯，可以在汞灯点灯线路上使用，也可以在钠灯点灯线路上使用，实用性更强。

金卤灯的众多优点，被广泛应用于工业照明、城市美化、商业照明、体育场照明、道路照明等领域。

上面图中的灯具为金属卤化物灯3、陶瓷金卤灯——陶瓷金卤灯是将石英金卤灯和钠灯的陶瓷管技术结合在一起，集两者的优点于一身的照明新光源。

优秀的显色性使商品的颜色更逼真;防紫外线功能更有效地保护你的商品光色更出众;两种不同的光色赋予你更多的选择余地;稳定的光色创造出颜色一致，亮度均匀的空间环境更节省成本;长寿命可以有效地降低维护费用;高光效提高了能源利用率。

陶瓷金卤灯广泛适用于：橱窗照明、商场照明、汽车展示厅照明、重点展示照明、商业街道照明。

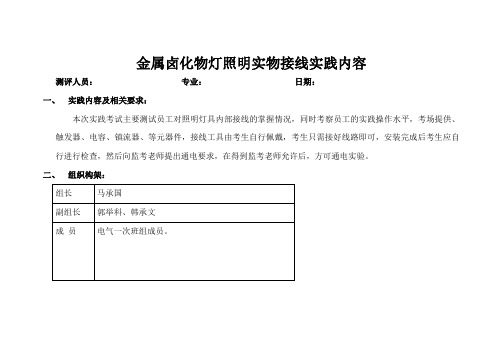

金属卤化物灯照明实物接线实践内容测评人员：专业：日期：一、实践内容及相关要求：本次实践考试主要测试员工对照明灯具内部接线的掌握情况，同时考察员工的实践操作水平，考场提供、触发器、电容、镇流器、等元器件，接线工具由考生自行佩戴，考生只需接好线路即可，安装完成后考生应自行进行检查，然后向监考老师提出通电要求，在得到监考老师允许后，方可通电实验。

二、组织构架：金属卤化物灯实物接线图说明70含义触发器：在启动过程中提供瞬间高压加在灯泡上，使灯具气体击穿。

镇流器：当开关闭合电路中施加220V 50HZ的交流电源时，电流流过镇流器，灯管灯丝启辉器给灯丝加热（启辉器开始时是断开的，由于施压了一个大于190V以上的交流电压，使得启辉器内的跳泡内的气体弧光放电，使得双金属片加热变形，两个电极靠在一起，形成通路给灯丝加热），当启动器的两个电极靠在一起，由于没有弧光放电，双金属片冷却，两极分开，由于电感镇流器呈感性，当电路突然中断时，在灯两端会产生持续时间约1ms的600V-1500V的脉冲电压，其确切的电压值取决于灯的类型，在放电的情况下，灯的两端电压立即下降，此时镇流器一方面对灯电流进行限制作用，另一方面使电源电压和灯的工作电流之间产生55。

-65。

的相位差，从而维持灯的二次启动电压，使灯能更稳定的工作。

补偿电容器：为了降低灯具的无功功率,提高功率因数.无功功耗是由气体放电灯电路中的电感所产生的,电感在电路中总要与电源相互交换能量,交换能量的时候就会在线路中产生电流,还会降低电力变压器的利用率,所以要克服这一缺点,就要用电容与整个灯的电路并联,这样电感只与电容进行能量交换,减小了线路中的电流,提高了电源的利用率注：1、CD-7电子触发器（三端B接镇流器靠内端子、LP接灯头红线、N接零线与灯头白线）2、电感镇流器（靠边缘端接火线L与电容任一线、靠内端子接触发器B）3、功率补偿电容（两线任意一根接镇流器外侧、另一端接接线端子零线）4、接线端子（红线L、白线N、黄绿地线E）5、灯头线（红线接触发器LP、白线接触发器N）三、注意事项：1、金卤灯泡在工作时带电，维修调换金卤灯泡时应切断电源以确保用电安全；2、电源电压波动不应大于±5%。

金卤灯镇流器工作原理
金卤灯镇流器是一种用于金卤灯的电子元件，其作用是将电源的交流电转换为适合金卤灯工作的直流电。

金卤灯是一种高压气体放电灯，需要较高的电压和稳定的电流才能正常工作。

金卤灯镇流器的工作原理主要包括两部分：整流和稳流。

在整流部分，金卤灯镇流器通过使用二极管桥将交流电转换为脉冲状的直流电。

交流电通过二极管桥后，正半波和负半波的电流分别流向平滑电容。

平滑电容会将脉冲状的直流电转换为相对平稳的直流电。

在稳流部分，金卤灯镇流器通过使用电感和电容组成的滤波电路来稳流。

滤波电路可以更进一步地减小脉动电压和电流，使得输出的直流电更加稳定。

其中，电感可以阻止高频部分的电流通过，而电容可以将电压维持在一个较为稳定的水平。

此外，金卤灯镇流器还配备了保护电路，用于保护镇流器和金卤灯不受过载、短路或电压异常等因素的影响。

总之，金卤灯镇流器通过整流和稳流的方式将交流电转换为稳定的直流电，以满足金卤灯的工作需求。

它不仅具备转换电流的功能，还能提供保护和稳定的输出，保证金卤灯正常亮起并工作。

金属卤化物灯工作原理
金属卤化物灯是一种使用稀土金属卤化物化合物作为发光材料的照明设备，其工作原理如下：
1. 灯泡结构：金属卤化物灯由光管、电极、反射器、电子镇流器等组成。

光管内部包含稀土金属卤化物化合物，电极通过连接电子镇流器与电源相连。

2. 点亮过程：当电源通电后，电子镇流器产生高频交流电，通过电极流过金属卤化物化合物。

这些化合物内的稀土金属原子受到电子激发，跃迁至高能级。

3. 发光过程：当激发的稀土金属原子回到低能级时，会释放出能量。

这些能量以光的形式(可见光和红外线)发射出来，产生
了可见光的效果。

4. 反射器增强：为了增强发光效果，灯泡内部装有一个反射器。

反射器能将发出的光线反射到灯外，从而使得灯光更加明亮。

5. 稀土金属选择：不同的稀土金属卤化物化合物会产生不同颜色的光。

通过选择不同的稀土金属，可以获得不同颜色的光源。

综上所述，金属卤化物灯利用电子激发稀土金属卤化物化合物，使其发出可见光，从而产生明亮的光源。

这种灯具具有较高的发光效率和较长的寿命，广泛应用于室内和室外照明领域。

金属卤化物灯参数全文共四篇示例，供读者参考第一篇示例：金属卤化物灯是一种光源装置，主要由灯泡、灯座和镇流器等组成，通过灯丝产生的电子流使灯管中的金属卤化物蒸气发光，产生出明亮而高效的光线。

金属卤化物灯具有高显色性、长寿命、能耗低等特点，被广泛应用于街道照明、体育场馆、大型商业中心等场所。

金属卤化物灯的参数有很多，主要包括光通量、色温、光效、寿命等。

光通量是指单位时间内光源辐射出的光功率总和，通常用单位流明（lm）来表示。

金属卤化物灯的光通量通常在8000lm到50000lm 之间，不同型号的金属卤化物灯光通量也会有所差异。

色温是用来描述光源发出光线的色彩，常用的单位是开氏度（K）。

金属卤化物灯的色温通常在3000K到6500K之间，不同色温的金属卤化物灯适用于不同的场所和环境。

光效是指光源的能效，通常以流明/瓦（lm/W）来表示，即单位能量产生的光芒所占的比例。

金属卤化物灯的光效通常在90lm/W到120lm/W之间，这意味着它比传统的白炽灯更加节能高效。

寿命是指灯具可持续使用的时间长短，金属卤化物灯的寿命通常在10000小时到20000小时之间，这也是它比其他类型的灯具更加耐用的原因之一。

除了这些基本参数外，金属卤化物灯还有一些其他的特性需要注意。

比如其启动方式可以分为瞬间启动型和预热启动型，瞬间启动型可以即时点亮，而预热启动型则需要先预热一段时间后才能点亮。

金属卤化物灯还可以根据需要使用不同形状的灯泡，比如U型灯管、直线型灯管等，以适用于不同的灯具设计和安装需求。

在选择金属卤化物灯时，除了要考虑以上参数外，还需要根据实际使用环境和需求来选择合适的灯具。

在户外照明工程中，需要考虑金属卤化物灯的防水等级和耐候性能；在商业场所中，还需要考虑灯具的外观设计和光线分布等因素。

综合考虑这些因素，才能选择到最适合自己需求的金属卤化物灯，提供更好的照明效果和节能环保的效益。

金属卤化物灯是一种性能稳定、光效高、寿命长的照明设备，广泛应用于各种场所和环境。

金属卤化物灯电感镇流器和电子镇流器综合比较1、自身功耗对于金卤灯镇流器来讲，在目前提倡绿色照明和节能的大环境下，无疑是一个重要指标。

对于大多数人来说，基本都认为电子镇流器的自身功耗是最低的。

实际情况是，对于EMC功能齐全并且输出功率足够的金卤灯电子镇流器，其自身功耗约为所配合的灯的功率的7%~9%。

对于欧标金卤灯镇流器来说，在小功率（35W~150W）时，普通型的欧标电感镇流器自身功耗约为所配合金卤灯功率的23%~18%，节能型欧标电感镇流器自身功耗约为所配合灯功率的18%~10%。

在较大功率时，（250W和400W），普通型欧标电感镇流器自身功耗约为灯功率的14%~10%，节能型欧标电感镇流器自身功耗约为所配合灯功率的10%~8%。

对于1000W及以上规格的欧标金卤灯镇流器，其普通型欧标电感镇流器的自身功耗约为所配合金卤灯功率的9%~7%，节能型欧标电感镇流器自身功耗约为灯功率的7%~5%。

对于美标金卤灯镇流器来说，在150W以下时，其结构和原理以及自身功耗与欧标金卤灯镇流器相同。

在较大功率（175W~400W）时，其自身功耗约为灯功率的17%~13%，如果改进设计，（节能型）能做到自身功耗约为灯功率的14%~10%。

对于1000W及以上规格的美标金卤灯镇流器,普通型的可做到12%~9%，节能型的可做到9%~7%。

从本节分析可看到，在小功率段（35W~150W），电子镇流器在自身功耗上明显小于电感式镇流器。

在较大功率段（250W~400W），节能型欧标电感镇流器自身功耗已经与电子镇流器相仿，并且在400W时已优于电子镇流器，但美标金卤灯电感镇流器的自身功耗还明显高于电子镇流器。

在1000W及以上规格时，普通欧标电感式镇流器自身功耗已与电子镇流器相等，而节能型电感镇流器的自身功率已明显小于电子镇流器。

1000W及以上节能型的美标电感镇流器在功耗上也已接近电子镇流器的水平。
