金属卤化物灯结构
金属卤化物灯是一种高效、节能、环保、寿命长的照明设备，其结构划分可以从以下几个方面进行：
1.灯泡结构
金属卤化物灯泡由三个主要部分组成，分别是外壳、内壳和填充物。
外壳通常由陶瓷制成，具有高温耐性和较好的隔热性能，内壳通常由玻璃制成，用于保护填充物。
填充物主要由金属卤化物和惰性气体组成，其中金属卤化物是产生亮度的关键因素。
2.电路结构
金属卤化物灯的电路结构主要由电容器、电感器和放电管等组成，其中电容器和电感器是起到滤波、降压等作用的组件，放电管则是产生气体放电，使填充物产生光辉的关键组件。
此外，还需要配备适当的电源、调光器等控制电路。
3.散热结构
由于金属卤化物灯产生的温度较高，需要有效的散热结构来保证其长期使用的稳定性。
散热结构通常由散热片、散热管、散热膏等组成，其中散热片能够有效地增加灯泡的散热表面积，散热管则可以将热量迅速传递出去，散热膏则能够增加散热效果。
4.辅助结构
金属卤化物灯在使用过程中，还需要一些辅助结构来增加其便利性，例如安装支架、电缆等。
此外，为了使灯光更加均匀、柔和，还需要配备适当的反射罩、散光板等。
综上所述，金属卤化物灯的结构包括灯泡、电路、散热和辅助结构等方面，这些结构相互协作，使得金属卤化物灯达到高效、节能、环保、寿命长等特点。
在对灯具进行维修、安装、使用等操作时，需要注意相关结构和机理，以确保其稳定性和安全性。

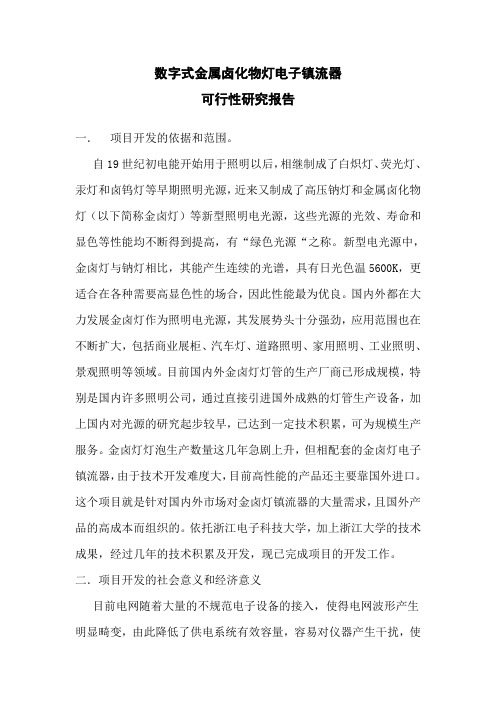

数字式金属卤化物灯电子镇流器可行性研究报告一．项目开发的依据和范围。
自19世纪初电能开始用于照明以后，相继制成了白炽灯、荧光灯、汞灯和卤钨灯等早期照明光源，近来又制成了高压钠灯和金属卤化物灯（以下简称金卤灯）等新型照明电光源，这些光源的光效、寿命和显色等性能均不断得到提高，有“绿色光源“之称。
新型电光源中，金卤灯与钠灯相比，其能产生连续的光谱，具有日光色温5600K，更适合在各种需要高显色性的场合，因此性能最为优良。
国内外都在大力发展金卤灯作为照明电光源，其发展势头十分强劲，应用范围也在不断扩大，包括商业展柜、汽车灯、道路照明、家用照明、工业照明、景观照明等领域。
目前国内外金卤灯灯管的生产厂商已形成规模，特别是国内许多照明公司，通过直接引进国外成熟的灯管生产设备，加上国内对光源的研究起步较早，已达到一定技术积累，可为规模生产服务。
金卤灯灯泡生产数量这几年急剧上升，但相配套的金卤灯电子镇流器，由于技术开发难度大，目前高性能的产品还主要靠国外进口。
这个项目就是针对国内外市场对金卤灯镇流器的大量需求，且国外产品的高成本而组织的。
依托浙江电子科技大学，加上浙江大学的技术成果，经过几年的技术积累及开发，现已完成项目的开发工作。
二．项目开发的社会意义和经济意义目前电网随着大量的不规范电子设备的接入，使得电网波形产生明显畸变，由此降低了供电系统有效容量，容易对仪器产生干扰，使控制系统出现误动作，并对接入的电气设备及线路造成不容易分析出原因的安全隐患。
金卤灯电子镇流器由于采用先进的有源功率因数矫正技术及电子滤波措施，可使系统功率因数大于99%，对电网几乎无影响，而传统电感镇流器功率因数只有50%左右，并对电网产生较大干扰。
电感镇流器由于会在铁心中产生明显的涡流——铁损，大电流通过线圈时产生明显的发热——铜损，大电流通过供电线路及变压器等设备时也会产生较高损耗，由此决定整体功耗较高。
电子镇流器工作在开关状态，自身功耗很小，电子镇流器可使灯具发光效率可提高10%。
金卤灯与LED灯分析报告前言：随着科学技术的的发展，人们的生活日新月异，在人们的照明生活中，传统金卤灯和后起之秀LED灯都被大家所接受，本篇报告就将介绍金卤灯和LED 灯的概念，现状，区别，各自的优点缺点结合应用进行阐述。
摘要：金卤灯，LED灯，优点缺点，应用。
正文：金卤灯简介：金卤灯（Metal Halide Lamp）是交流电源工作的，在汞和稀有金属的卤化物混合蒸气中产生电弧放电发光的放电灯，金属卤化物灯是在高压汞灯基础上添加各种金属卤化物制成的第三代光源。
照明采用抗钠型金属卤化物灯，该灯具有发光效率高、显色性能好、寿命长等特点，是一种接近日光色的节能新光源，广泛应用于体育场馆、展览中心、大型商场、工业厂房、街道广场、车站、码头等场所的室内照明。
LED灯简介：LED是英文 light emitting diode （发光二极管）的缩写，它的基本结构是一块电致发光的半导体材料芯片，用银胶固化到支架上，然后用银线或金线连接芯片和电路板，四周用环氧树脂密封，起到保护内部芯线的作用，最后安装外壳，所以 LED 灯的抗震性能好。
运用领域涉及到手机、家电等日常家电和机械生产方面。
LED节能灯作为一种新型的照明光源，以节能、健康、环保及寿命长的显著特点，受到了广大人民的青睐以及国家的大力扶持。
二、LED与金卤灯指标对比。
节能，白光LED的能耗仅为白炽灯的1/10，节能灯的1/4。
寿命可达10万小时以上，更加安全，固态封装，不怕振动。
led技术正日新月异的在进步，它的发光效率正在取得惊人的突破，价格也在不断的降低。
环保，没有汞的有害物质。
配光技术使LED点光源扩展为面光源，增大发光面，消除眩光，升华视觉效果，消除视觉疲劳。
透镜同时具备聚光与防护作用，避免了光的重复浪费，让产品更加简洁美观。
采用超高亮大功率led光源，配合高效率电源，比传统白炽灯节电80%以上，相同功率下亮度是白炽灯的10倍。
耐冲击，抗雷力强，无紫外线（UV）和红外线（IR）辐射。
金属卤化物灯工作原理
金属卤化物灯是一种使用稀土金属卤化物化合物作为发光材料的照明设备，其工作原理如下：
1. 灯泡结构：金属卤化物灯由光管、电极、反射器、电子镇流器等组成。
光管内部包含稀土金属卤化物化合物，电极通过连接电子镇流器与电源相连。
2. 点亮过程：当电源通电后，电子镇流器产生高频交流电，通过电极流过金属卤化物化合物。
这些化合物内的稀土金属原子受到电子激发，跃迁至高能级。
3. 发光过程：当激发的稀土金属原子回到低能级时，会释放出能量。
这些能量以光的形式(可见光和红外线)发射出来，产生
了可见光的效果。
4. 反射器增强：为了增强发光效果，灯泡内部装有一个反射器。
反射器能将发出的光线反射到灯外，从而使得灯光更加明亮。
5. 稀土金属选择：不同的稀土金属卤化物化合物会产生不同颜色的光。
通过选择不同的稀土金属，可以获得不同颜色的光源。
综上所述，金属卤化物灯利用电子激发稀土金属卤化物化合物，使其发出可见光，从而产生明亮的光源。
这种灯具具有较高的发光效率和较长的寿命，广泛应用于室内和室外照明领域。
金属卤化物灯参数全文共四篇示例，供读者参考第一篇示例：金属卤化物灯是一种光源装置，主要由灯泡、灯座和镇流器等组成，通过灯丝产生的电子流使灯管中的金属卤化物蒸气发光，产生出明亮而高效的光线。
金属卤化物灯具有高显色性、长寿命、能耗低等特点，被广泛应用于街道照明、体育场馆、大型商业中心等场所。
金属卤化物灯的参数有很多，主要包括光通量、色温、光效、寿命等。
光通量是指单位时间内光源辐射出的光功率总和，通常用单位流明（lm）来表示。
金属卤化物灯的光通量通常在8000lm到50000lm 之间，不同型号的金属卤化物灯光通量也会有所差异。
色温是用来描述光源发出光线的色彩，常用的单位是开氏度（K）。
金属卤化物灯的色温通常在3000K到6500K之间，不同色温的金属卤化物灯适用于不同的场所和环境。
光效是指光源的能效，通常以流明/瓦（lm/W）来表示，即单位能量产生的光芒所占的比例。
金属卤化物灯的光效通常在90lm/W到120lm/W之间，这意味着它比传统的白炽灯更加节能高效。
寿命是指灯具可持续使用的时间长短，金属卤化物灯的寿命通常在10000小时到20000小时之间，这也是它比其他类型的灯具更加耐用的原因之一。
除了这些基本参数外，金属卤化物灯还有一些其他的特性需要注意。
比如其启动方式可以分为瞬间启动型和预热启动型，瞬间启动型可以即时点亮，而预热启动型则需要先预热一段时间后才能点亮。
金属卤化物灯还可以根据需要使用不同形状的灯泡，比如U型灯管、直线型灯管等，以适用于不同的灯具设计和安装需求。
在选择金属卤化物灯时，除了要考虑以上参数外，还需要根据实际使用环境和需求来选择合适的灯具。
在户外照明工程中，需要考虑金属卤化物灯的防水等级和耐候性能；在商业场所中，还需要考虑灯具的外观设计和光线分布等因素。
综合考虑这些因素，才能选择到最适合自己需求的金属卤化物灯，提供更好的照明效果和节能环保的效益。
金属卤化物灯是一种性能稳定、光效高、寿命长的照明设备，广泛应用于各种场所和环境。
金属卤化物灯
金属卤化物灯的典型结构。
1)放电管。
放电管采用透明石英管、半透明陶瓷管。
管内除充汞和较易电离的氖-氩混合气体(改善灯的启动)外，还充有金属(如铊、铟、镝、钪、钠等)的卤化物(以碘化物为主)作为发光物质，这样做的原因之一是，金属卤化物的蒸气气压一般比纯金属的蒸气气压自身高得多，这可满足金属发光所要求的压力。
金属卤化物(氟化物除外)都不和石英玻璃发生明显的化学作用，故可抑制高温下纯金属与石英玻璃的反应。
2) 主电极。
主电极常采用“钍-钨”或“氧化钍-钨”作为电极，并采用稀土金属的氧化物作为电子发射材料。
3) 外泡壳。
外泡壳通常采用椭球形(灯功率为175W、250W、400W、1kW)，2kW和3kW等大功率则采用管状形。
有时椭球形的泡壳内壁上也涂有荧光粉，其作用主要是增加漫射，减少眩光。
4) 辅助电极(放电管内)或双金属启动片(泡壳内)。
5) 消气剂。
灯在长期工作时，支架等材料的放气会使泡壳内真空度降低，在引线或支架之间可能会产生放电。
为了防止放电，需采用氧化锆的消气剂，以保护灯的性能。
6)保温膜。
为了提高管壁温度，防止冷端(影响蒸气压力)的产生，需在灯管两端加保温涂层，常用的涂料是二氧化锆、氧化铝。
值得指出的是，在金属卤化物灯中，汞的辐射所占的比例很小，其作用与荧光高压汞灯有所不同，即充入汞不仅提高了灯的发光效率、改善了电特
性，而且还有利于灯的启动。
金属卤化物灯的主要辐射来自于各种金属(如铟、镝、铊、钠等)的卤化物在高温下分解后产生的金属蒸气(和汞蒸气)混合物的激发。
金属卤化物灯的工作原理
金属卤化物灯是一种高强度放电光源，其工作原理基于金属卤化物在放电过程中产生的化学反应和发光现象。
金属卤化物灯由一个带有金属卤化物的封闭玻璃管或陶瓷管构成。
在灯泡内部，有两个电极，分别是外壳和中心芯棒。
当电源通电时，形成高压电场使气体电离。
金属卤化物灯的工作过程主要包括气体电离、金属蒸汽生成和金属电子激发三个阶段。
首先，在电流通过灯泡时，产生的高电压使气体（通常是氩气、氙气等稀有气体）电离，形成等离子体状态，产生大量自由电子和正离子。
接下来，通过电离的气体带动金属卤化物（如钠、汞）中的金属离子与气体中的电子碰撞，使其脱离卤化物化合物的束缚，进入等离子体中。
在等离子体中，金属离子通过碰撞与电子重新进行结合，形成高速运动的金属蒸汽。
金属蒸汽中的高速运动的金属离子和电子之间发生能量交换，将电子激发到高能级。
当电子从高能级返回到低能级时，会释放出电磁波，即光子的能量。
由于金属离子的能级结构，金属卤化物灯通常会产生某些特定颜色的发光。
通过以上的反应过程，金属卤化物灯能够产生高亮度和高色温的白色光或其他颜色的光。
需要注意的是，金属卤化物灯需要较高的工作温度才能正常工作，因此通常需要在灯泡内部加热石英管或采用高温材料来保持光源的稳定性和寿命。
