广州大学电路模拟试卷2及答案

▪模拟试题二（2013年新版）▪所属课程：专业基础科目-模考试题班-第5讲1、A B C D标准答案：A答案解析：2、A B C D 标准答案：A答案解析：3、A B C D 标准答案：B答案解析：A B C D 标准答案：C答案解析：A B C D 标准答案：C答案解析：6、图6所示电路中R l增大时，理想电流源Is端电压U将（）(增大，减小，不变)，理想电压源Us的功率将（）(增大，减小，不变)。

A.增大，增大；B.增大，减小；C.减小，增大；D.增大，不变；A B C D 标准答案：D答案解析：7、A B C D 标准答案：D答案解析：A B C D标准答案：B答案解析：器件1电压与电流实际方向为非关联参考方向，是电源。

9、A B C D标准答案：C答案解析：暂无10、A B C D 标准答案：A答案解析：11、A B C D 标准答案：C答案解析：暂无12、A B C D 标准答案：D答案解析：13、A B C D标准答案：D答案解析：14、如图12所示，二极管是理想二极管，试分析输出电压U0的数值是（）。

A．+4V;B．0V ;C．-2V;D．+2V;A B C D标准答案：D答案解析：15、RLC串联谐振电路，下列说法正确的是（）。

A．电感中没有无功功率；B．电源电压一定时，电流为最大值；C．阻抗的模为最大值；D．电流源一定时，电压为最大值；A B C D标准答案：D答案解析：A.错误：电感中有无功功率，和电容中的无功功率相互抵消了；B．正确：RLC串联谐振电路，总阻抗模最小，当电源电压一定时，电流为最大值；C．错误：RLC串联谐振电路，总阻抗模最小；D．错误：电流源一定时，电压为最小值；A B C D 标准答案：C答案解析：A B C D 标准答案：A答案解析：18、A B C D 标准答案：C答案解析：19、A B C D 标准答案：C答案解析：20、A B C D标准答案：D答案解析：oA B C D标准答案：D答案解析：22、图20所示的电路中，1A电流源发出的功率为()W。

电路基础 模拟试卷1一、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入题干的括号中。

(本大题共7小题，总计35分)1、(本小题5分) 电路如图示, a 、b 点对地的电压U a 、U b 与I 为( )A. U a =2 V ，U b =1 V ，I =1 AB. U a =1 V ，U b =2 V ，I =-1 AC. U a =2 V ，U b =2 V ，I =0 AD. U a =1 V ，U b =1 V ，I =0 A2、(本小题5分) 电路如图所示, 该电路的功率守恒表现为 ( )A. 电阻吸收1 W 功率, 电流源供出1 W 功率B. 电阻吸收1 W 功率, 电压源供1 W 出功率C. 电阻与电压源共吸收1 W 功率, 电流源供出1 W 功率D. 电阻与电流源共吸收1 W 功率, 电压源供出1 W 功率3、(本小题5分) 电路如图所示，t =0时开关闭合，则t ≥0时u t ()为（ ）A. ---1001200(e )V tB. (e )V -+-505050tC. 501200(e )V --tD. ---501200(e )V t010μ4、(本小题5分)5、(本小题5分) 图示电容元件的()u 00=，()i t t =sin A ，则电容贮能()Wπ等于：() A.0 B. 1 JC. 2 JD. 4 J2F6、(本小题5分) 图示二端网络的戴维南等效电路的两参数为：( )A. 2V 、 2ΩB. 2V 、 2.22ΩC. 7V 、 2ΩD. 7V 、 2.22Ωab7、(本小题5分) 今拟用电阻丝制作一三相电炉，功率为20kW，对称电源线电压为380V。

若三相电阻接成对称星形，则每相电阻等于：( )A. 12.5ΩB. 7.22ΩC. 17.52ΩD. 4.18Ω二、填充题：在下列各题中，请将题目所要求的解答填入题干中的各横线上方内。

(本大题共3小题，总计15分)1、(本小题5分) 图示电路的节点电压方程为____________________________。

电路模拟考试题及答案一、选择题（每题2分，共20分）1. 在电路中，电压与电流的关系可以用哪个定律来描述？A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 法拉第电磁感应定律答案：A2. 一个电阻为10Ω的电路，通过电流为2A，根据欧姆定律，该电路两端的电压是多少？A. 5VB. 10VC. 20VD. 40V答案：C3. 在串联电路中，总电阻与各部分电阻的关系是？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻等于各部分电阻倒数之和D. 总电阻等于各部分电阻平方和的平方根答案：A4. 并联电路中，总电流与各分支电流的关系是？A. 总电流等于各分支电流之和B. 总电流等于各分支电流之差C. 总电流等于各分支电流之积D. 总电流等于各分支电流倒数之和答案：A5. 理想电压源的特点是？A. 无论负载如何变化，输出电压保持恒定B. 输出电流随负载变化而变化C. 内阻为零D. 所有选项都正确答案：D6. 一个电路中，如果电流的方向是顺时针方向，那么该电路是？A. 串联电路B. 并联电路B. 混联电路D. 无法判断答案：D7. 电路中的功率P与电压V和电流I的关系是？A. P = V + IB. P = V * IC. P = V / ID. P = V - I答案：B8. 电容C的单位是？A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A9. 电感L的单位是？A. 亨利（H）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A10. 一个电路中，如果电感L和电容C并联，当电路突然断开时，会发生什么现象？A. 产生电压尖峰B. 产生电流尖峰C. 电压保持不变D. 电流保持不变答案：A二、简答题（每题10分，共20分）1. 请简述什么是基尔霍夫电压定律，并给出一个应用实例。

答：基尔霍夫电压定律又称为KVL，它指出在一个闭合电路中，沿着闭合路径的电压之和等于零。

电路2期末考试题及答案一、单项选择题（每题2分，共20分）1. 电路中，当电阻R与电容C串联时，其总阻抗Z的表达式为：A. Z = R + jωCB. Z = R - jωCC. Z = R/(1 - jωRC)D. Z = R * (1 + jωRC)答案：A2. 在交流电路中，功率因数的定义是：A. 电压与电流相位差的余弦值B. 电压与电流相位差的正弦值C. 电压与电流的比值D. 电压与电流的乘积答案：A3. 理想变压器的变压比等于：A. 原副线圈匝数比B. 原副线圈匝数比的倒数C. 原副线圈匝数比的平方D. 原副线圈匝数比的平方根答案：C4. 电路中，当电流I通过电阻R时，产生的功率P为：A. P = I^2RB. P = IRC. P = I/RD. P = R/I答案：A5. 电路中，电感L与电阻R串联时，其总阻抗Z的表达式为：A. Z = R + jωLB. Z = R - jωLC. Z = R/(1 + jωL)D. Z = R * (1 - jωL)答案：A6. 三相电路中，星形接法的线电压与相电压的关系是：A. 线电压等于相电压B. 线电压等于相电压的√3倍C. 线电压等于相电压的2倍D. 线电压等于相电压的1/√3倍答案：B7. 电路中，当电流I通过电感L时，产生的功率P为：A. P = I^2LB. P = ILC. P = I/LD. P = L/I答案：B8. 电路中，电容C与电阻R并联时，其总阻抗Z的表达式为：A. Z = 1/(1/R + 1/jωC)B. Z = 1/(1/R - 1/jωC)C. Z = R * (1 + jωC)D. Z = R * (1 - jωC)答案：A9. 在交流电路中，电感L的感抗XL与频率f的关系是：A. XL与f成正比B. XL与f成反比C. XL与f无关D. XL与f的平方成正比答案：D10. 电路中，电容C与电感L串联时，其谐振频率f0为：A. f0 = 1/(2π√LC)B. f0 = √(1/(2πLC))C. f0 = 2π/√(LC)D. f0 = 1/(2πLC)答案：A二、填空题（每题2分，共20分）1. 电路中，当电流I通过电阻R时，产生的热功率P等于________。

模拟电路试题库及答案一、选择题1. 在模拟电路中，基本放大电路的放大倍数主要由哪个元件决定？A. 电阻B. 电容C. 晶体管D. 电感答案：C2. 理想运算放大器的输入阻抗是：A. 低阻抗B. 高阻抗C. 零阻抗D. 无穷大阻抗答案：D3. 以下哪个不是模拟电路中的滤波器类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器答案：D二、填空题4. 一个理想的电压源具有_______的内阻。

答案：零5. 在模拟电路设计中，为了减小电路的噪声，通常采用_______电路。

答案：差分6. 模拟电路中的反馈可以是正反馈也可以是负反馈，其中_______反馈可以提高电路的稳定性。

答案：负三、简答题7. 解释什么是负反馈，并说明其在模拟电路中的作用。

答案：负反馈是指反馈信号与输入信号相位相反的反馈。

在模拟电路中，负反馈可以减小电路的增益，但同时提高电路的稳定性和线性度，减少非线性失真。

8. 描述运算放大器的非理想特性，并说明它们对电路性能的影响。

答案：运算放大器的非理想特性包括有限的增益带宽积、有限的输入阻抗、有限的输出阻抗、存在输入偏置电流和输入偏置电压等。

这些非理想特性会影响电路的放大精度、稳定性、带宽和功耗等性能。

四、计算题9. 给定一个共射放大电路，其基极电流为20μA，基极-发射极电压为0.7V，求该晶体管的直流电流增益。

答案：首先计算集电极电流Ic = β * Ib，其中β为晶体管的直流电流增益。

由于题目中未给出β值，无法直接计算Ic。

但可以通过已知的Ib和Vbe，利用晶体管的直流工作点来估算β值，进而求得Ic。

10. 设计一个低通滤波器，其截止频率为1kHz，求所需的电阻和电容值。

答案：对于一个简单的一阶低通滤波器，截止频率f_c可以通过公式f_c = 1 / (2πRC)计算得出。

将f_c = 1kHz代入公式，解得R和C的值。

例如，如果选择R = 1kΩ，则C = 1/(1kΩ * 2π * 1kHz) ≈ 159μF。

1L1,L2两个线圈串联，若两者的互感为M,则两线圈串联后的总电感可能为（）.2RLC串联电路谐振的特点是（）.3不消耗有功功率的电路为（）.4串联谐振和并联谐振的共同点是（）.5戴维宁定理和诺顿定理合称为（）.6当RLC串联电路出现（），称为电路发生串联谐振.7当频率增加时，电抗（）.8当施加于电容元件上的电压不随时间变化时，电容元件相当于（）.9电感元件和电容元件具有的共同性质是（）.10电压跟随器的特点是（）.11叠加定理适用于下列哪些电路（）.12动态电路存在过渡过程的原因是（）13对称三相电路是指（）.14对称三相电源是由三个（）的正弦电压源连结成星形或三角形的电源.15对称三相电源星形连接时，线电压与相电压的关系为（）.16对称三相负载三角形连接时，线电流与相电流的关系为（）.17对称三相三线制Y-Y三相电路，若A相输电线断开，则（）.18对含有理想运放的电路分析时可运用（）.19对含源一端口网络，下列哪两个电路是等效的（）.20对任意含有RLC元件的电路，其谐振的定义是（）.21对线性电路和非线性电路均适用的定理或定律有（）.22对于任何理想电流源与二端元件串联的支路，下列说法正确的是（）.23对于任何理想电压源和二端元件并联的支路，下列说法正确的是（）.24非正弦周期电路的平均功率包含（）.25非正弦周期交流信号的特点是（）.26复数相乘时（）.27复数相除时（）.28根据基尔霍夫电流定律，多个理想电流源串联的条件是（）.29根据基尔霍夫电压定律，多个理想电压源并联的条件是（）.30关于电路的等效变换，下列说法正确的是（）.31关于空心变压器的副边反映到原边的反映阻抗，下列说法中正确的是（）.32关于两表法测量三相电路的有功功率，下列说法正确的是（）.33关于一阶RC电路的零输入响应，下列说法正确的是（）。

34关于一阶RC电路的零状态响应，下列说法正确的是（）。

35关于一阶RC电路全响应，下列说法正确的是（）。

模拟电路经典试题及答案一、选择题1. 在模拟电路中，放大器的基本功能是什么？A. 信号的调制B. 信号的解调C. 信号的放大D. 信号的滤波答案：C2. 以下哪个不是运算放大器的主要特性？A. 高增益B. 高输入阻抗C. 低输出阻抗D. 低频响应差答案：D3. 在理想运算放大器中，输入偏置电流的大小是：A. 非常大B. 非常小C. 适中D. 无法确定答案：B二、填空题4. 一个理想的放大器应该具有________的输入阻抗和________的输出阻抗。

答案：无穷大；零5. 在模拟电路设计中，________是用来减少噪声和干扰的一种电路。

答案：滤波器三、简答题6. 简述共射放大器的工作原理。

答案：共射放大器是一种使用NPN或PNP型晶体管构成的放大器，其特点是晶体管的发射极作为公共端接地，基极作为输入端，集电极作为输出端。

当基极电压增加时，晶体管导通程度增加，导致集电极电流增加，从而在集电极与电源之间形成电压变化，实现信号的放大。

四、计算题7. 假设有一个共射放大器，其晶体管的β值为100，基极电流为1mA，求集电极电流。

答案：由于基极电流为1mA，根据β值的定义，集电极电流Ic =β * Ib = 100 * 1mA = 100mA。

8. 如果在上述放大器中，集电极电阻Rc的值为1kΩ，求放大器的电压增益。

答案：电压增益Av = -Rc / (β * re)，其中re为晶体管的内部电阻。

假设re为β / Ic，则Av = -1kΩ / (100 * (100 / 100mA)) = -1kΩ。

五、分析题9. 分析在模拟电路设计中，为何需要考虑频率响应。

答案：在模拟电路设计中，频率响应是一个重要的考虑因素，因为它决定了电路对不同频率信号的放大能力。

如果电路的频率响应不佳，可能会导致高频信号的损失或失真，影响信号的完整性和质量。

因此，设计时需要确保电路在整个工作频率范围内都能提供稳定的增益和相位特性。

电路理论模拟考试题含参考答案一、判断题（共100题，每题1分，共100分）1.与理想电流源串联的元件称为虚元件，对外等效时，多余元件可以开路处理。

( )A、正确B、错误正确答案：B2.除了独立电源外，至少含有一个时变元件的电路称为时变电路。

( )A、正确B、错误正确答案：A3.回路电流法是网孔电流法的推广，适用于平面电路和非平面电路。

( )A、正确B、错误正确答案：A4.电阻和电感并联电路，Ig=3A,lz=4A,则总电流等于5A。

( )A、正确B、错误正确答案：A5.非关联参考方向下计算吸收的功率，则应采用p=-ui进行计算。

()A、正确B、错误正确答案：A6.列写网孔电流方程时，互电阻一定为负值( )A、正确B、错误正确答案：B7.电压和电流计算结果得负值，说明它们的实际方向与参考方向相反。

()A、正确B、错误正确答案：A8.用山-i平面的曲线表示其特征的二端元件称为电容元件。

( )A、正确B、错误正确答案：B9.一阶RC电路的零状态响应中电容电压和电流都是连续变化的( )A、正确B、错误正确答案：B10.电容上的电压和电流是同频率的正弦量，在相位上电压超前电流。

( )A、正确B、错误正确答案：B11.正弦电路中，复功率就是视在功率。

( )A、正确B、错误正确答案：B12.非线性时不变电容的库伏特性方程为q=C(t)u( )A、正确B、错误正确答案：B13.无伴电流源是指仅含有电流源而没有与之并联电阻的电流源( )A、正确B、错误正确答案：A14.稳恒直流电和正弦波，不含高次谐波( )A、正确B、错误正确答案：A15.动态元件初始能量为零，由外加激励作用在电路上所产生的响应称为零状态响应 ( )A、正确B、错误正确答案：A16.当耦合线圈全耦合时，耦合系数取得最大值1。

( )A、正确B、错误正确答案：A17.纯电抗发生串联谐振时相当于开路，发生并联谐振时相当于短路。

( )A、正确B、错误正确答案：B18.叠加定理只适用于线性电路的电压和电流的计算。

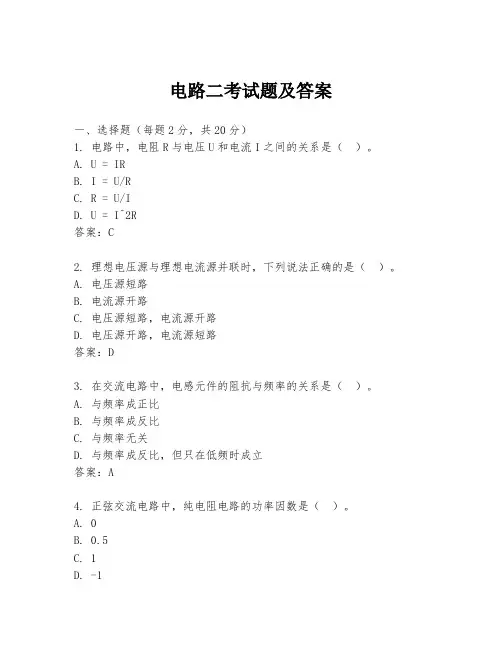

电路二考试题及答案一、选择题（每题2分，共20分）1. 电路中，电阻R与电压U和电流I之间的关系是（）。

A. U = IRB. I = U/RC. R = U/ID. U = I^2R答案：C2. 理想电压源与理想电流源并联时，下列说法正确的是（）。

A. 电压源短路B. 电流源开路C. 电压源短路，电流源开路D. 电压源开路，电流源短路答案：D3. 在交流电路中，电感元件的阻抗与频率的关系是（）。

A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率成反比，但只在低频时成立答案：A4. 正弦交流电路中，纯电阻电路的功率因数是（）。

A. 0B. 0.5C. 1D. -1答案：C5. 电路中，二极管的正向导通电压通常为（）。

A. 0.3VB. 0.7VC. 1.5VD. 3.3V答案：B6. 电路中，电容器的容抗与频率的关系是（）。

A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率成反比，但只在高频时成立答案：B7. 电路中，RLC串联电路的谐振频率与电路参数的关系是（）。

A. 与L成正比，与C成反比B. 与L成反比，与C成正比C. 与L和C无关D. 与L和C都成正比答案：A8. 电路中，理想变压器的变压比与匝数比的关系是（）。

A. 与匝数比成正比B. 与匝数比成反比C. 与匝数比无关D. 与匝数比成反比，但只在低频时成立答案：A9. 电路中，三相电路的星形接法与三角形接法相比，其线电压与相电压的关系是（）。

A. 星形接法线电压等于相电压B. 三角形接法线电压等于相电压C. 星形接法线电压等于相电压的√3倍D. 三角形接法线电压等于相电压的√3倍答案：C10. 电路中，功率因数校正的目的是（）。

A. 提高电路的功率B. 提高电路的效率C. 提高电路的功率因数D. 降低电路的无功功率答案：C二、填空题（每空1分，共10分）1. 欧姆定律的数学表达式为U = _______。

答案：IR2. 电路中，电感L对交流电的阻碍作用称为_______。

电工二级模拟试题（含参考答案）一、单选题（共30题，每题1分，共30分）1、RLC串联电路发生串联谐振的条件是（）。

A、ωL=ΩcB、L=CC、ωL=1/ΩD、L=1/C正确答案：C2、三相四线制中，中性线的作用是（）。

A、保证三相负载B、保证三相电流C、保证三相电压D、保证三相功率对称正确答案：D3、由白炽灯、电烙铁、电阻器组成的交流电路都可近似看成是（）电路。

A、电阻、电感B、纯电容C、纯电阻D、纯电感正确答案：C4、不能用电阻串、并联化简的直流电路叫（）直流电路。

A、串、并B、简单C、多样D、复杂正确答案：D5、低压熔断器,广泛应用于低压供配电系统和控制系统中,主要用于（）保护,有时也可用于过载保护。

A、短路B、熔断C、速断D、过流正确答案：A6、设计规范中RS232通讯的距离是（）。

A、200MB、1300MC、10MD、15M正确答案：D7、在变频器的变频运行与工频运行互相切换的控制线路中，输出接触器和工频切换接触器必须要有（）措施。

A、点动B、连锁C、互锁D、自锁正确答案：C8、直流有刷电动机是应用时间最长的一种电动机，以下（）不属于其优势。

A、电动机有电刷B、可靠C、电动机坚固D、电动机功率大正确答案：A9、如果要实现快速变化信号的实时控制与检测，A/D与D/A转换器还要求具有较高的转换（）。

A、精度B、速度C、能力D、数值正确答案：B10、绝缘材料的主要作用是用来（）带电和不带电的导体，使电流只能沿着导体流动。

A、引导B、连接C、隔离D、保护正确答案：C11、A/D转换器的转换时间与转换（）的类型有关。

A、电路B、频率C、速度D、角度正确答案：A12、从业人员做到真诚不欺，下列哪项不对（）。

A、不搭“便车”B、坦诚相待C、偶尔可以欺骗他人D、出工出力正确答案：C13、在一台变频器驱动一台电动机的情况下，一般不设置（）接触器。

A、输入B、连接C、输出D、相连正确答案：C14、运算放大器的输出电压主要受供电电源的限制，在普通的运算放大器中，输出电压最大值一般仅为（）。

电路理论模拟试题（含参考答案）一、判断题（共100题，每题1分，共100分）1.电路发生串联谐振和并联谐振部分的无功功率为零。

()A、正确B、错误正确答案：A2.有源二端网络诺顿等效电源参数为lsc=2A,Req=1Ω,若在端口处接一个12的负载电阻，则电阻电流为1A。

()A、正确B、错误正确答案：A3.谐波分析法理论基础是傅里叶级数和叠加定理。

()A、正确B、错误正确答案：A4.支路分析法需列出(n-1)个独立KCL方程和b-(n-1)个独立KVL方程()A、正确B、错误正确答案：A5.列写KCL方程时，如果采用代数和等于零的形式，那么我们可以自己规定流入电流取正，也可定义流出电流取正。

列写KL方程时。

如果采用代数和等于零的形式，那么我们可以自己规定升压取正，也可以定义降压取正。

以上自己定义所带来的不同，其实只不过是在方程两端同时乘以+1或同时乘以-1的区别，其实方程本身并没改变。

()A、正确B、错误正确答案：A6.耦合电感中互感磁通链和自感磁通链方向相反，自感方向的磁场被削弱，称为反向耦合()A、正确B、错误正确答案：A7.同向耦合时，耦合电感的韦安方程中M前应该为“-”()B、错误正确答案：B8.仪表本身消耗的功率越小越好。

（）A、正确B、错误正确答案：A9.戴维南定理即适用于线性电路，又适用于非线性电路。

()A、正确B、错误正确答案：A10.不对称三相四线电路负载相电压等于电源相电压。

()A、正确B、错误正确答案：A11.磁电系测量机构的固定部分是磁路系统。

（）A、正确B、错误正确答案：A12.理想并联谐振电路对总电流产生的阻碍作用无穷大，因此总电流为零。

()A、正确B、错误正确答案：A13.T19-A表示安装式电磁系电流表。

（）A、正确B、错误正确答案：B14.在电力系统中，由于电力系统本身的功率很大，因而有效的利用能连的观点占据了更重要的位置，不允许“最大功率匹配”所造成的浪费。

()A、正确B、错误正确答案：A15.非正弦周期信号的平均功率就是瞬时功率()A、正确正确答案：B16.电阻性二端网络压控型端口伏安关系一般形式为：i=Gu+is()A、正确B、错误正确答案：A17.既不消耗能量，也不储存能量的特性称为非能特性。

模拟电路实操考试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，下列哪个元件不是基本的线性元件？A. 电阻B. 电容C. 电感D. 二极管答案：D2. 运算放大器的开环增益通常在什么范围内？A. 10^2B. 10^3C. 10^5D. 10^6 及以上答案：D3. 理想运算放大器的输入阻抗是：A. 低B. 中等C. 高D. 无穷大答案：D4. 以下哪个不是反馈的类型？A. 正反馈B. 负反馈C. 直流反馈D. 交流反馈答案：D5. 滤波器的传递函数通常表示为：A. H(s)B. G(s)C. F(s)D. P(s)答案：B6. 一个电路的增益是-10dB，其实际增益值是多少？A. 0.1B. 1C. 10D. 100答案：A7. 以下哪个不是模拟信号的特点？A. 连续时间B. 连续幅度C. 数字编码D. 模拟编码答案：C8. 在RC低通滤波器中，截止频率与哪个参数成反比？A. 电阻值B. 电容值C. 电源电压D. 负载电阻答案：B9. 一个理想的电压源的内阻是多少？A. 0B. 无穷大C. 1欧姆D. 10欧姆答案：B10. 在模拟电路设计中，通常使用哪种方法来减小噪声？A. 增加电源电压B. 增加信号频率C. 降低电源电压D. 使用屏蔽和接地答案：D二、简答题（每题10分，共30分）1. 简述运算放大器的基本应用之一，并解释其工作原理。

答案：运算放大器的一个基本应用是作为放大器。

工作原理是利用运算放大器的高增益特性，通过负反馈将输入信号放大。

在负反馈配置中，输入信号的一小部分被放大，然后与输入端的信号相比较，差值被反馈到输入端，以减少输入端的信号变化，从而实现稳定的放大效果。

2. 解释什么是共模抑制比（CMRR）以及它在模拟电路设计中的重要性。

答案：共模抑制比（CMRR）是指运算放大器对共模信号的抑制能力，即对两个输入端相同信号的抑制程度。

CMRR越高，说明运算放大器对共模信号的抑制能力越强，从而能够更好地区分差模信号，减少噪声和干扰，提高电路的性能。

第三章u为正弦波，回答下列问题：1．电路如图所示，输入电压i1．这是一个几级放大电路？每一级各为哪种基本放大电路？2．VT3和VT4、VT5和VT6两对复合管分别为NPN型管，还是PNP型管？3．R6、VD1和VD2的作用是什么？u解：1．这是两级放大电路，第一级为单端输入，单端输出的差分放大电路，第二级为OCL 电路。

......................................................................................................................................... 8/16 2．VT3、VT4等效成NPN型管，VT5、VT6等效成PNP型管。

................................. 6/16 3．消除OCL电路的交越失真。

...................................................................................... 2/162、下限截止频率为10Hz的两个相同的单级放大电路连接成一个两级放大电路，这个两级放大电路在信号频率为10Hz时，放大倍数的幅值下降到中频放大倍数的________________倍，或者说下降了________________dB，放大倍数的相位与中频时相比，附加相移约为________________度。

解：1（或0.5） ................................................................................................................ 2/2226.................................................................................................................................... 2/2290 ................................................................................................................................ 2/223．多级放大电路如图所示。

电路理论模拟题及参考答案一、判断题（共100题，每题1分，共100分）1.几个电容元件相串联，其电容量一定增大。

()A、正确B、错误正确答案：B2.除了独立电源外，至少含有一个时变元件的电路称为时变电路。

()A、正确B、错误正确答案：A3.一个无源双口网络可以用一个简单的二端口等效模型来代替，其等效模型的参数方程与原双口网络的参数方程可以不同。

（）A、正确B、错误正确答案：B4.电路分析中某一支路电流为负值，说明该支路电流小于零。

()A、正确B、错误正确答案：B5.两个电路等效，即它们无论其内部还是外部都相同。

()A、正确B、错误正确答案：B6.含有3个电压源和1个电流源的线性有源二端网络，应用叠加定理时，最多可以画出4个分电路。

()A、正确B、错误正确答案：A7.KCL和KVL方程都是系数为1、0、-1的常系数线性齐次代数方程。

(.)A、正确B、错误正确答案：A8.理想回转器是不储能、不耗能的无源线性两端口元件（）A、正确B、错误正确答案：A9.指示仪表选择量程时，为减小示值误差应尽可能使示值接近满度值。

（）A、正确B、错误正确答案：B10.二端口的T参数反映了端口输入和输出之间的关系（）A、正确B、错误正确答案：A11.无论是瞬时值还是相量值，对称三相电源三个相电压的和，恒等于零，所以接上负载不会产生电流。

()A、正确B、错误正确答案：B12.欧姆定律可表示成U=RI,也可表示成U=-RI,这与采用的参考方向有关。

()A、正确B、错误正确答案：A13.判别一个元件是负载还是电源，是根据该元件上的电压实际极性和电流的实际方向是否一致(电流从正极流向负极)。

当电压实际极性和电流的实际方向一致时，该元件是负载，在吸收功率；当电压实际极性和电流的实际方向相反时，该元件是电源(含负电阻),在发出功率。

()A、正确B、错误正确答案：A14.按周期规律变化的非正弦信号，又称为非正弦周期信号。

()A、正确B、错误正确答案：A15.电流所做的功称为功，其单位有焦耳和度。

模拟电路考试题和答案第一部分：选择题1.运放放大电路的基本组成部分是： A. 正反馈网络、直流电源 B. 输入电阻、输出电阻 C. 输入电路、放大电路、输出电路 D. 比较器、反相器2.当仔细观察一个使用负反馈的运放电路时，可以发现输出电压始终在变化，这是因为： A. 负反馈增加了运放输入端的电压 B. 运放本身导致了基本反馈 C. 运放放大级没有理想的开环增益 D. 输入信号的变化引起运放放大电路的响应3.在理想运放中，输入端的电流为： A. 零 B. 正无穷大 C. 负无穷大 D. 任意值4.当使用运放作为比较器时，输出电压为： A. 输入端电压的比值 B. 输入端电压的积分 C. 输入端电压的差值 D. 输入端电压的平均值5.放大电路与比较电路的区别在于： A. 放大电路的输出是输入信号的放大 B. 比较电路的输出是两个输入信号的差值 C. 放大电路的输出是输入信号和反馈信号的加权和 D. 比较电路的输出是输入信号的积分第二部分：填空题1.当运放工作在不同的输入信号倍数时，输出电压也会按照输入信号倍数的 _______ 倍进行放大。

2.当电路有一个虚拟地点时，该点的电压等于 ___________。

3.在一个电流放大器中，如果输入电流为2mA，放大倍数为1000，则输出电流为 ___________。

4.当使用负反馈电路时，可以有效地降低电路输出的_______。

第三部分：解答题1.请解释什么是运放的本振？答：运放的本振是指输入端没有任何输入信号时，输出端产生的固定的偏移电压。

这个固定的偏移电压可以导致电路的不稳定性，并且会引入误差。

2.请描述运放的开环增益和闭环增益之间的关系。

答：运放的开环增益是指在没有任何反馈的情况下，运放输出端电压与输入端电压之间的比值。

闭环增益是指运放在负反馈条件下的输出电压与输入电压之间的比值。

闭环增益是通过在运放输入和输出之间添加反馈电路来控制的。

开环增益大，说明运放具有较大的放大能力，但同时也会引入较大的误差。

模拟电路考试题及答案一、选择题（每题3分，共30分）1. 在模拟电路中，理想运算放大器的输入电阻是：A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案：C2. 以下哪个元件不是模拟电路的基本元件？A. 电阻B. 电容C. 二极管D. 逻辑门答案：D3. 理想运算放大器的输出电阻是：A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案：A4. 在模拟电路中，放大器的增益通常用以下哪个参数表示？A. 电压B. 电流C. 功率D. 阻抗答案：B5. 以下哪个是模拟信号的特点？A. 数字化B. 离散C. 连续D. 量化答案：C6. 模拟电路中的反馈可以分为：A. 正反馈B. 负反馈C. 混合反馈D. 以上都是答案：D7. 在模拟电路中，滤波器的作用是：A. 放大信号B. 滤除噪声C. 改变信号的相位D. 转换信号的频率答案：B8. 模拟电路中的积分器和微分器分别对应于数学上的：A. 积分和微分B. 加法和减法C. 乘法和除法D. 指数和对数答案：A9. 模拟电路中，为了减少噪声，通常采用的措施是：A. 增加电源电压B. 增加信号幅度C. 使用滤波器D. 增加电路复杂度答案：C10. 模拟电路中，为了提高信号的稳定性，通常采用的措施是：A. 增加电源电压B. 增加信号幅度C. 使用负反馈D. 增加电路复杂度答案：C二、填空题（每题4分，共20分）1. 在模拟电路中，理想运算放大器的输入电阻是______Ω。

答案：∞2. 理想运算放大器的输出电阻是______Ω。

答案：03. 模拟电路中的反馈可以分为正反馈和______反馈。

答案：负4. 模拟电路中的积分器对应于数学上的______运算。

答案：积分5. 模拟电路中，为了提高信号的稳定性，通常采用______反馈。

答案：负三、简答题（每题10分，共50分）1. 请简述模拟电路与数字电路的主要区别。

答案：模拟电路处理的是连续变化的信号，而数字电路处理的是离散的信号。

模拟电路中的信号可以是任意值，而数字电路中的信号只有有限的几种状态。

电路基础模拟试题含答案一、单选题（共81题，每题1分，共81分）1.下列设备中,其中通常作为电源()。

A、发电机B、电视机C、电炉D、以上皆正确正确答案：A2.我国使用的工频交流电的频率为()。

A、45HZB、60HZC、50HZD、以上皆正确正确答案：B3.下列表示为部分电路欧姆定律公式的是()。

A、W=IutB、E=IR+Ir=U外+U内C、P=UID、U=IR正确答案：D4.并联电阻电路中的总电流等于各支路()。

A、电流的差。

B、电流的倒数和;C、电流的和;D、电流的积;正确答案：C5.三极管三个引脚分别是E、()和C。

A、aB、bC、cD、以上皆正确正确答案：B6.功率因数用cosφ表示.其大小为()。

A、cos=X/R。

B、cosφ=P/Q;C、cosφ=R/S;D、cosφ=P/S;正确答案：D7.一个额定功率是20W的灯泡,接在电压为220V的电源上,其电流为()。

A、0.09AB、1.00AC、1.01AD、1.11A正确答案：A8.汽车上常用的发电机是()。

A、单相交流发电机B、三相同步硅整流交流发电机C、直流发电机D、以上皆正确正确答案：B9.1安培等于()微安。

A、10^3B、10^6C、10^9D、10^2正确答案：B10.基尔霍夫定律包括()个定律。

A、1B、2C、3正确答案：B11.正弦交流电的三要素分别是振幅频率和()。

A、电流B、电压C、初相位D、以上皆正确正确答案：C12.直流电动机的运动方向按什么定则判断定()。

A、右手定则B、左右定则C、左手定则D、以上皆正确正确答案：A13.交流发电机用转子总成来产生()。

A、磁场C、电磁场D、以上皆正确正确答案：A14.电荷的基本特性是()。

A、异性电荷相吸引,同性电荷相排斥;B、异性电荷和同性电荷都相吸引;C、异性电荷和同性电荷都相排斥。

D、同性电荷相吸引,异性电荷相排斥;正确答案：A15.电容器中储存的能量是()。

A、电场能。
