电工学期末考试试题及答案一、选择题（每题5分，共50分）1. 电流的单位是（）。
A. 安培B. 伏特C. 瓦特D. 欧姆2. 电阻的单位是（）。
A. 安培B. 瓦特C. 焦耳D. 欧姆3. 将两个电阻R₁、R₂串联后总电阻为（）。
A. R₁ + R₂B. R₁ - R₂C. R₁ × R₂D. R₁ ÷ R₂4. 以下哪个材料是良导体（）。
A. 木材B. 橡胶C. 铜D. 石墨5. 以下哪个材料是绝缘体（）。
A. 铁B. 铝C. 橡胶D. 铜6. 以下哪个元件属于电源（）。
A. 电容器B. 电阻器C. 二极管D. 电池7. 对于串联电路，电流在各个电阻上的值（）。
A. 相等B. 不相等C. 取决于电源电压D. 取决于电阻大小8. 电阻与电流之间的关系由（）定律描述。
A. 安培定律B. 焦耳定律C. 奥姆定律D. 瓦特定律9. 如果电路中有一个电阻为2欧姆的电阻器，电流为5安培，那么通过这个电阻器的电压为（）。
A. 10伏特B. 5伏特C. 2伏特D. 0.4伏特10. 以下哪个元件可以将交流电转换为直流电（）。
A. 发电机B. 电动机C. 变压器D. 整流器二、计算题（每题10分，共50分）1. 一个电阻为10欧姆的电路中通过电流为3安培，求通过该电阻的电压。
2. 一个串联电路中，两个电阻分别为5欧姆和3欧姆，电源电压为12伏特，求电流的大小。
3. 一个并联电路中，两个电阻分别为5欧姆和10欧姆，电源电压为10伏特，求总电流的大小。
4. 一个电路中有两个电阻，分别为3欧姆和6欧姆，电源电压为10伏特，求通过第一个电阻的电流。
5. 一个电路中有三个电阻，分别为2欧姆、4欧姆和6欧姆，电流大小为3安培，求总电压的大小。
三、简答题（每题20分，共40分）1. 什么是电阻？电阻的作用是什么？2. 请解释并描述交流电与直流电的区别，并举例说明。
3. 什么是并联电路？请画出一个简单的并联电路图示，并描述其中电流和电压的分布情况。
电工学期末试题及答案# 电工学期末试题## 一、选择题（每题2分，共20分）1. 电流的单位是：A. 安培（A）B. 伏特（V）C. 欧姆（Ω）D. 瓦特（W）2. 欧姆定律的数学表达式是：A. V = IRB. P = VIC. S = VID. P = I²R3. 电路中，电源的电动势与内阻的乘积表示的是：A. 电源的输出功率B. 电源的输入功率C. 电源的总功率D. 电源的短路电流4. 交流电的频率是指：A. 电流方向改变的次数B. 电流方向改变的周期C. 电压变化的速率D. 电压变化的周期5. 以下哪一个不是基本的电磁元件？A. 电阻B. 电容C. 电感D. 变压器## 二、填空题（每空1分，共10分）1. 电路中，电阻R与电流I和电压V的关系可以用公式________表示。
2. 电容器的单位是________，符号为F。
3. 电感器在交流电路中会产生________，阻碍电流的变化。
4. 理想变压器的原副线圈的电压比与它们的匝数比的关系是________。
5. 电路的功率因数是表示电路中________与视在功率的比值。
## 三、简答题（每题10分，共20分）1. 请解释什么是三相交流电，并简述其在工业应用中的优势。
2. 描述一下什么是谐振现象，并说明其在电路分析中的重要性。
## 四、计算题（每题15分，共30分）1. 一个电路由一个10Ω的电阻和一个100μF的电容器串联，电源的频率为50Hz。
求电路的总阻抗，并计算电路中的电流。
2. 一个理想变压器的原线圈有1000匝，副线圈有100匝，原线圈接入220V交流电源。
求变压器的变比，并计算副线圈的电压。
## 五、分析题（每题10分，共10分）1. 假设一个电路中包含一个电阻R和一个电感L，当电源突然断开时，电感器会产生反向电动势。
请分析电感器在电路中的作用，并解释为什么电感器在断电时会产生反向电动势。
## 答案### 一、选择题1. A2. A3. C4. A5. D### 二、填空题1. V = IR2. 法拉3. 反电动势4. V₁/V₂ = N₁/N₂5. 有功功率### 三、简答题1. 三相交流电是由三个频率相同、幅值相等、相位差120°的交流电组成的。
电工学期末试题及答案一、选择题（每题2分，共20分）1. 电路的基本组成部分包括（）。
A. 电源、电阻、电容B. 电源、电阻、电感C. 电源、电阻、开关D. 电源、电阻、导线2. 在直流电路中，电流的方向是从（）。
A. 正极到负极B. 负极到正极C. 任意方向D. 无法确定3. 欧姆定律的基本表达式是（）。
A. V = IRB. V = I/RC. I = V/RD. I = VR4. 电容器的单位是（）。
A. 欧姆（Ω）B. 法拉（F）C. 亨利（H）D. 西门子（S）5. 交流电的有效值与最大值之间的关系是（）。
A. 有效值是最大值的1/√2倍B. 有效值是最大值的√2倍C. 有效值等于最大值D. 无法确定6. 三相交流电的相序是（）。
A. 任意的B. 固定不变的C. 可以任意改变D. 必须按照一定顺序7. 变压器的工作原理是（）。
A. 电磁感应B. 电容器的充放电C. 电感器的自感D. 电阻的分压8. 电流通过电感时，会产生（）。
A. 电感B. 阻抗C. 电容D. 电阻9. 串联电路中总电阻与各部分电阻的关系是（）。
A. 等于各部分电阻之和B. 等于各部分电阻之差C. 等于各部分电阻之积D. 无法确定10. 并联电路中总阻值的倒数等于各部分阻值倒数之（）。
A. 和B. 差C. 积D. 商二、填空题（每题2分，共20分）11. 电阻的国际单位是______。
12. 电流的国际单位是______。
13. 电压的国际单位是______。
14. 一个完整的正弦波交流电周期是______秒。
15. 电路中的功率P可以表示为P=______。
16. 在星型接法中，线电流等于相电流的______倍。
17. 在三角形接法中，线电流等于相电流的______倍。
18. 电感器对交流电的阻碍程度称为______。
19. 电容器的容抗与频率成______比。
20. 变压器的变压比是指原边电压与副边电压的______。
电工学期末考试试卷一、选择题（每题2分，共20分）1. 电路中电流的参考方向可以任意选择，但必须保持一致。
（）A. 正确B. 错误2. 欧姆定律适用于直流电路和交流电路。
（）A. 正确B. 错误3. 在纯电阻电路中，功率因数等于1。
（）A. 正确B. 错误4. 三相电路中，星型接法的线电压是相电压的√3倍。
（）A. 正确B. 错误5. 变压器的变压比等于原副线圈的匝数比。
（）A. 正确B. 错误6. 电容器的容抗与频率成正比。
（）A. 正确B. 错误7. 电感器的感抗与频率成反比。
（）A. 正确B. 错误8. 交流电路中，电感元件的阻抗随频率的增加而增加。
（）A. 正确B. 错误9. 并联电路中，总电阻等于各并联电阻的倒数之和的倒数。
（）A. 正确B. 错误10. 串联电路中，总阻抗等于各串联元件阻抗的代数和。
（）A. 正确B. 错误二、填空题（每空1分，共20分）1. 电路中电压、电流和电阻之间的关系可以用公式______表示。
2. 电路中的功率可以分为有功功率、无功功率和______。
3. 在三相电路中，星型接法的线电流是相电流的______倍。
4. 变压器的效率等于输出功率与输入功率的______。
5. 电容器的容抗Xc可以用公式Xc=______计算。
6. 电感器的感抗XL可以用公式XL=______计算。
7. 交流电路中，功率因数等于有功功率与视在功率的______。
8. 电路中的谐振频率可以用公式f0=______计算。
9. 并联电路中，总电流等于各并联支路电流的______。
10. 串联电路中，总电压等于各串联元件电压的______。
三、计算题（每题10分，共30分）1. 已知电路中电阻R1=10Ω，R2=20Ω，求电路的总电阻。
2. 已知电路中电感L=2H，电容C=4μF，求电路的谐振频率。
3. 已知电路中变压器的原线圈匝数N1=500匝，副线圈匝数N2=250匝，求变压器的变压比。
电工学期末考试题及答案电工学期末考试题及答案本文整理了一套电工学期末考试题及答案，旨在帮助学生复习电工学知识，下面按照试题类型进行分类。
选择题1. 下列哪个元器件可以用来存储电荷？A. 电阻器B. 电感器C. 电容器D. 变压器答案：C. 电容器2. 常用的交流电源的频率为：A. 50 HzB. 100 HzC. 200 HzD. 500 Hz答案：A. 50 Hz3. 下列哪种电场配置对最小化电容器之间的互电容起到了有效的隔离作用？A. 平行板电容器B. 球形电容器C. 圆柱电容器D. 多层电容器答案：A. 平行板电容器计算题4. 一个电压为220 V、电流为5 A的电阻器，求它的电阻值。
答案：根据欧姆定律，电阻值R = U/I，代入数据可得R = 220/5 =44 Ω。
5. 一个电压为12 V的电源连接到一个电阻为10 Ω的电路中，求通过电路的电流。
答案：根据欧姆定律，电流I = U/R，代入数据可得I = 12/10 = 1.2 A。
6. 一个电容器的电容为200 μF，电压为100 V，求它存储的电荷量。
答案：电荷量Q = C×U，代入数据可得Q = 200×10^(-6) × 100 =0.02 C。
应用题7. 如图所示，电路中的电源电压为12 V，电阻器的电阻值为4 Ω。
求通过电阻器的电流大小。
解析：根据欧姆定律，电流I = U/R，代入数据可得I = 12/4 = 3 A。
8. 如图所示，电路中有两个电容器C1和C2，其电容值分别为100 μF和200 μF，电压分别为20 V和30 V。
求它们串联后的等效电容值和电压。
解析：串联电容的等效电容为倒数之和，即1/Ceq = 1/C1 + 1/C2，代入数据可得1/Ceq = 1/100×10^(-6) + 1/200×10^(-6) = 15×10^(-6)，因此Ceq = 1/(15×10^(-6)) = 66.67 μF。

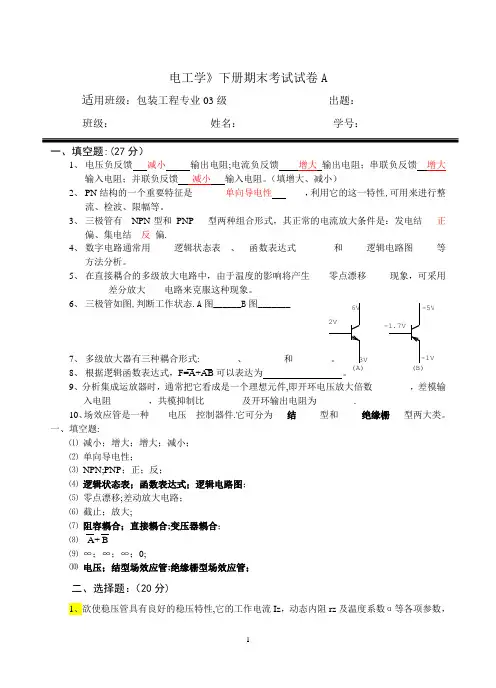

电工学》下册期末考试试卷A适用班级：包装工程专业03级 出题：班级： 姓名： 学号：一、填空题:(27分）1、 电压负反馈 减小 输出电阻;电流负反馈 增大 输出电阻；串联负反馈 增大 输入电阻；并联负反馈 减小 输入电阻。
（填增大、减小）2、 PN 结构的一个重要特征是_______单向导电性 ____，利用它的这一特性,可用来进行整流、检波、限幅等。
3、 三极管有__NPN 型和_PNP___型两种组合形式，其正常的电流放大条件是：发电结___正偏、集电结__反_偏.4、 数字电路通常用_____逻辑状态表__、__函数表达式________和_____逻辑电路图_____等方法分析。
5、 在直接耦合的多级放大电路中，由于温度的影响将产生____零点漂移_____现象，可采用_____差分放大____电路来克服这种现象。
6、 三极管如图,判断工作状态.A 图______B 图_______7、 多级放大器有三种耦合形式:________、________和________。
8、 根据逻辑函数表达式，F=A+AB 可以表达为 。
9、分析集成运放器时，通常把它看成是一个理想元件,即开环电压放大倍数________，差模输入电阻________，共模抑制比________及开环输出电阻为________.10、场效应管是一种____电压__控制器件.它可分为___结_____型和_____绝缘栅___型两大类。
一、填空题:⑴ 减小；增大；增大；减小；⑵ 单向导电性；⑶ NPN;PNP ；正；反；⑷ 逻辑状态表；函数表达式；逻辑电路图；⑸ 零点漂移;差动放大电路；⑹ 截止；放大;⑺ 阻容耦合；直接耦合;变压器耦合；⑻ A+ B⑼ ∞；∞；∞；0;⑽ 电压；结型场效应管;绝缘栅型场效应管；二、选择题：（20分)1、欲使稳压管具有良好的稳压特性,它的工作电流Iz ，动态内阻rz 及温度系数α等各项参数， -1V -1.7V -5V(B) (A) 3V 2V 6V大一些好还是小一些好（）A：Iz 小一些,rz 、αz大一些；B：Iz 大一些，rz 、αz小一些；C：Iz 、rz大一些,、αz小一些；D；Iz 、αz大一些,rz 、小一些；2、单相桥式整流加电容滤波，直流输出电压为30V，则交流输入电压有效值为( ）A.30VB.33VC.25V D。

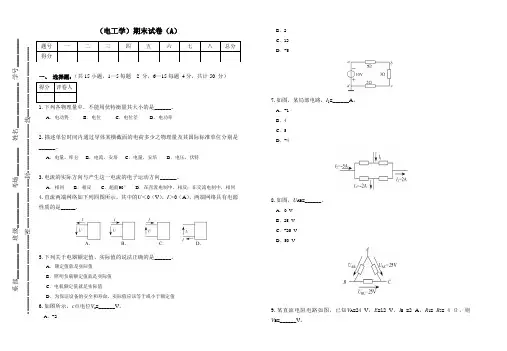

-------------------------------------密-----------------------封-----------------------线---------------------------------系部___________ 班级___________ 考场_________ 姓名______________ 学号_________一、 选择题：（共得分 评卷人1.下列各物理量中，不能用伏特衡量其大小的是A ．电动势2.描述单位时间内通过导体某横截面的电荷多少之物理量及其国际标准单位分别是______。
A ．电量，库仑3.电流的实际方向与产生这一电流的电子运动方向A ．相同 B ．相反4.直流两端网络如下列四图所示。
其中的性质的是______。
5.下列关于电器额定值、实际值的说法正确的是A ．额定值就是实际值B ．照明负载额定值就是实际值C ．电机额定值就是实际值D ．为保证设备的安全和寿命，实际值应该等于或小于额定值6.如图所示，c 点电位A ．-2B ．2C ．12D ．-57.如图，某局部电路，I 1=______A 。
A ．-1B ．4C ．5D ．-48.如图，U AB =______。
A ．0 VB ．25 VC ．-25 VD ．50 V9.某直流电阻电路如图，已知V A =24 V ，E =12 V ，I E =2 A ，R 1= R 2= 4 Ω，则V B =______V 。
题号 一 二 三 四 五 六 七 八 总分 得分A．8 B．-8 C．32 D．410.电路如图，已知：R2= 3 R3，R1= 5 R3，I3=3 A，则I1=______。
A．4 AB．1.33 AC．0.67 AD．5 A11.某具有内阻的直流电源与负载电阻构成的简单供电网络如图，当开关SA打开及闭合时，电压表的读数分别为24 V、20 V ，若R L =1 Ω，则内阻R0=______。
电工学期末考试试题及答案详解1. 选择题1) 高压线路的主要作用是什么?a) 传输更大的电能b) 确保电能安全传输c) 提供紧急备用电源d) 平衡电力负荷答案: a) 传输更大的电能2) 额定电流是指什么?a) 电力系统的最大电流b) 电力系统能够持续使用的电流c) 电力系统不会超过的电流d) 电力系统的平均电流答案: c) 电力系统不会超过的电流3) 直流电路的特点是什么?a) 电流方向恒定且电压波动b) 电流和电压方向均恒定c) 电流和电压方向均变化d) 电流方向和电压均波动答案: b) 电流和电压方向均恒定4) 电流的单位是什么?a) 欧姆b) 焦耳c) 伏特d) 安培答案: d) 安培5) 阻抗的单位是什么?a) 欧姆b) 焦耳c) 伏特d) 安培答案: a) 欧姆2. 填空题1) 电阻的计算公式是_________。
答案: 电阻 = 电压 / 电流2) 电压的单位是_________。
答案: 伏特3) 交流电的频率单位是_________。
答案: 赫兹4) 电感的单位是_________。
答案: 亨利5) 电阻和电流之间的关系可以用_________表示。
答案: 欧姆定律3. 简答题1) 解释什么是欧姆定律。
答案: 欧姆定律指出，电流通过一个线性电阻的电压与电流成正比，通过该电阻的电流与电阻成反比。
即V=IR，V为电压，I为电流，R为电阻。
2) 解释什么是电感。
答案: 电感是指导体中由于电流的变化而产生的磁场引起的自感电动势。
它是电路中一个重要的元件，可以储存和释放电能。
3) 什么是短路? 如何避免短路事故的发生?答案: 短路是电路中两个或多个导体之间直接接触，造成电流绕过正常电路路径的现象。
要避免短路事故的发生，应定期检查电线和设备的绝缘情况，使用合格的电线和设备，并避免电线和设备遭受物理损坏。
4) 解释什么是电容。
答案: 电容是指两个导体之间由于电荷的积累而产生的电位差。
它是电路中一个重要的元件，可以储存和释放电能。
电工学期末试题及详细答案一、选择题1. 下列关于电流强度的说法中，正确的是：A. 电流强度和电流方向无关B. 电流强度与电阻成反比C. 电流强度在导体内处处相等D. 电流强度与电压成正比答案：C解析：根据欧姆定律可知，电流强度和电压、电阻有关，且在导体内处处相等。
2. 以下哪个选项描述了串联电路的特点？A. 电流只有一个路径流动B. 电压在各个元件间相等C. 电流在各个元件间相等D. 电压只有一个路径变化答案：A解析：串联电路中，电流只有一个路径流动，电压在各个元件间有不同的变化。
3. 对于一个电阻为6Ω的电路，通过它的电流为3A，则此电路的电压为：A. 18VB. 2VC. 9VD. 12V答案：C解析：根据欧姆定律，电压等于电流乘以电阻，即V = I * R，代入数值可得V = 3A * 6Ω = 18V。
4. 下列哪个选项是正确的？A. 直流电是指电流方向不变的电流B. 交流电是指电压方向不变的电流C. 直流电和交流电在电流方向上没有区别D. 电流方向是随时间不断变化的答案：A解析：直流电是指电流方向不变的电流，而交流电是随时间不断变化的。
5. 在电路中，对于电源的正极和负极，下列说法正确的是：A. 正极的电势高于负极B. 电势随着电流的流动方向改变C. 正极的电势低于负极D. 电势和电流无关答案：A解析：正极的电势高于负极是电源的基本性质。
二、简答题1. 什么是电阻？如何计算电阻值？答案：电阻是指电流通过时对电流的阻碍程度。
电阻的单位是欧姆（Ω）。
电阻值的计算可以通过欧姆定律来进行，即R = V / I，其中R 表示电阻的值，V表示电压，I表示电流。
2. 什么是电压？电压的单位是什么？如何测量电压？答案：电压是指电场力对电荷的压力，即单位正电荷所受到的力。
电压的单位是伏特（V）。
电压可以通过使用电压计来进行测量。
3. 串联电路和并联电路有何区别？答案：串联电路指的是电流只有一个路径流动的电路，电流在各个元件间相等，而电压在各个元件间有不同的变化。
