第五章-食品工厂管路设计PPT课件
双面埋弧螺旋钢管
13
无缝钢管
14
精密热轧钢管
15
3.有色金属管 (1)铜管：紫铜管与黄铜管多用于制造换热设备，也用于低温管道、仪表 的测压管线或传送有压力的流体(如油压系统、润滑系统)。当温度大于 250℃时不宜在压力下使用。 (2)铝管 铝管系拉制而成的无缝管，常用于输送浓硝酸、醋酸等物料， 或用做换热器，但铝管不能抗碱。在温度大于160℃时不宜在压力下操 作，极限工作温度为200℃。 紫铜管、黄铜管和铝管的规格均为“外径×壁厚”。
26
表4-25 给水钢管(水、煤气管)水力计算表 注：表中单位：流量qv为L/s，流速v为m／s，单位管长水头损失i为mmH2O／m。27
2.阻力计算 (1)沿程水头损失h1 水在沿着管子计算内径D和单位长度水头损失i(又叫水力坡度) 不变的匀直管段全程流动时，为克服阻力而损失的水头，叫沿程水头损失 h1 (m)。 当v≥1.2m／s时
径以Dg表示，后附直径尺寸。例如：公称直径为100mm，用Dgl00表示。
公称直径是管子的名义直径，不是管子内径，也不是管子外径，而是与管子的
外径相近又小于外径的一个数值。管子的公称直径一定，管子的外径也就确
定了，而管子的内径则根据壁厚不同而不同。如Dg150无缝钢管，其外径都
是159mm，但壁厚有4.5mm和6.0mm管子，则内径分别为150mm和
147mm。
7
❖ 对于铸铁管和一般钢管，由于壁厚变化不大，采用Dg叫法。对于管壁变化幅 度较大的管道（水泥管），一般不采用Dg法表示，而用“外径×壁厚”表示。 无缝钢管就是一个例子，同一外径的无缝钢管，它的壁厚有好几种规格，这样 就没有一个合适的尺寸可以代表内径。所以，一般如：外径为57mm、壁厚为 4mm的无缝钢管，可采用“D57×4或Ф57×4”表示。
管道布置图简PPT课件
三、三通的单、双线图
• (a）所示为 等径正三通 的三视图的 双线图，两 管的交接线 呈V 字形直 线，双线图 仅画外形图 样
等径斜三通的单、双线图。 在单线图里，不论是同径正三通还是异径正三通，其
立面图图样的表示形式相同，等径斜三通或异径斜三通在 单线图里其立面图的表示形式也相同。
四、四通的单、双线图 在等径四通的双线图中，其交接线呈X 形直线，等径四 通和异径四通的单线图在图样的表示形式上相同。
要掌握控制点的分布状况。
2.管路平面图
• 管路平面图是管道安装施工图中应用最多、最关键的
一种图样，通过对管路平面图的识读，可以了解和掌握 如下内容。
① 整个厂房各层楼面或平台的平面布置及定位尺寸。 ② 整个厂房或装置的机器设备的平面布置、定位尺寸 及设备的编号和名称。
• ③ 管线的平面布置、定位尺寸、编号、规格和介质流 向箭头以及每根管子的坡度和坡向，有时还注出横管的 标高等具体数据。
1 、2 、3 、4 。用折断显露法表示四路重叠管道，a 管 为最高管，d 管为最低管，b 管为次高管，C 管为次低管，
九.管子的交叉-为了避免管子在视图上的线条交叉过多， 使表达更清晰、明朗，单、双线图可分别或同时采用折断 显露法和遮挡法。
2.多路管子的交叉 a 管为最高管，d 管为次高管，c 管为次低管， b 管为最低管。
如果是平面图，当弯管高于直管时，画起来一般是让 弯管和直管稍微断开3－4mm ，以示区别弯管和直管不在 同一个标高上，这种表示方法称为遮挡法。
如果是立面图，则弯头在前面，直管在后面。当直管高 于弯管时，一般是用折断法将直管折断，并显露出弯管。
3.多根管子重叠的表示方法 用编号表示多根管子重叠的方法-编号自上而下分别为
食品工厂设计常用图样-管道布置图
S中LⅠ130系5列－）100B1A级（H） 式
BOP EL×××.×××
标高（以管道中心线 3.1.4 图名 为基准）
管道布置图
EL×××.×××平面 视
标高（以管底为 基准）
管道布置图
A－A、B－B、…剖
3 管道布置图的标注
3.2 标注内容
3.2.1 建（构）筑物
➢标注建筑物、构筑物的轴线号和轴线间的尺寸。
7号字 5号字 3.5号字
2 管道布置图的视图
2.1.5 视图的配置
➢对于多层建筑、构筑物的管道平面布置图，需要按楼层或 标高分别绘出各层的平面图。
➢各层的平面图可以绘制在一张图纸上，也可分画在几张图 纸上。 ➢若各层平面的绘图范围较大而图幅有限时，也可将各层平 面上的管道布置情况分区绘制。
➢如在同一张图纸上绘制几层平面图时，应从最低层起，在 图纸上由下至上或由左至右依次排列，并在各平面图的下方 注明“EL100.000平面”或“EL×××.×××平面”。
A
5 化工管道图阅读
A
A
5 化工管道图阅读
A－
A
5 化工管道图阅读
3 管道布置图的标注
3.2.4 管件
➢ 一般不标注定位尺寸。 ➢ 对某些有特殊要求的管件，应标注 3.2.5出阀某门些要求与说明。 ➢一般不注定位尺寸，只要在立面剖 视➢当图管上道注中出阀安门装类标型高较。多时，应在阀门符号旁 3.2.6注仪明表其控编制号点及公称尺寸。
➢标注用指引线从仪表控制点的安装位置 引出。
食品工厂设计常用图样之 专 题四
管道布置图
1 概述 2 管道布置图的视图 3 管道布置图的标注 4 管道布置图的绘制方法 5 化工管道图阅读
1概述
工业管道布置图设计教程PPT课件
法兰盖
90° 弯头
第11页/共39页
螺纹或 承插焊
连接
常用管件的表达图例
同心异径管
三通
对焊 连接
法兰 连接
第12页/共39页
螺纹或 承插焊
连接
常用管件的表达图例
闸阀
对焊 连接
截止阀
法兰 连接
第13页/共39页
5.2.2 管道及附件的图示方法
6 传动结构
常用传动结构符号
阀门和传动结构的组合表示
电动式
2 设备
➢按设备布置图标注所有设备的定位尺寸或坐标、基础面标高 ；
➢标注设备管口符号、管口方位（或角度）、标高等 。
顶底 底
工作点标高 工作点标高
第22页/共39页
管中心标高 法兰面标高
5.3.2 标注内容
3 管道
➢ 标注出所有管道的定位尺寸及标高，物料的流动方向和管号； ➢ 定位尺寸以毫米为单位，而标高以米为单位； ➢ 所有管道都需要标注出公称直径、物料代号及管道编号； ➢ 异径管，应标出前后端管子的公称通径，如：DN80/50或80×50 ； ➢ 有坡度的管道，应标注坡度（代号为i）和坡向 。
SL1305-100B1A（H） BOP EL×××.×××
标高（以管道中心线为基准）
4 图名
管道布置图 EL×××.×××平面
标高（以管底为基准）
管道布置图 A-A、B-B……剖视
第21页/共39页
5.3.2 标注内容
1 建（构）筑物
➢标注建筑物、构筑物的轴线号和轴线间的尺寸； ➢ 标注地面、楼面、平台面、吊车、梁顶面的标高。
➢管道布置图应按设备布置图或按分区索引图所划分的区域绘制。
B.L——表示装置边界；M.L——表示接续线；COD——表示接续图
食品工厂设计常用图样-化工制图基础培训课件
。2 020年1 0月30 日星期 五上午1 2时13 分36秒0 0:13:36 20.10.3 0
人生就像骑单车，想保持平衡就得往前走
•
7、
。202 0年10 月上午1 2时13 分20.10. 3000:13 Octobe r 30, 2020
•
8、业余生活要有意义，不要越轨。20 20年10 月30日 星期五 12时13 分36秒 00:13:3 630 October 2020
——在化工设备图中采用多次 旋转画法时，允许不作任 何标注，但是这些结构的 周向方位必须按技术要求 中的说明，以管口方位图 或俯视图为准。
3、局部结构的
表达方法
I
由于设备总体与
1:2
零部件大小相差悬 殊，按总体尺寸所 选定的绘图比例， 无法将某些局部结 构表达清楚，采用 局部放大图，以补 充表达局部结构的 形状。
1、基本视图的配置：
由于化工设备多为回转体，一般以两个基本 视图来表达设备的主体。
立式设备通常采用主、俯两个基本视图；卧式 设备通常采用主、左两个基本视图。 对于狭长设备，允许将俯（左）视图配置在图 纸的其他空白处，但需注明其视图名称，如 “俯视图”、“左视图”等字样。
2、多次旋转的表达方法
——多次旋转即假想将设备 周向分布的接管及其他 附件按机械制图国家标 准中规定的旋转法，分 别按不同方向旋转到与 正投影面平行的位置， 得到反映它们实形的视 图。
宁愿辛苦一阵子，不要辛苦一辈子
•
4、
。00:1 3:3600: 13:360 0:13Friday, October 30, 2020
• •
积极向上的心态，是成功者的最基本要素 5、
。20.1 0.3020. 10.300 0:13:36 00:13:3 6Octobe r 30, 2020

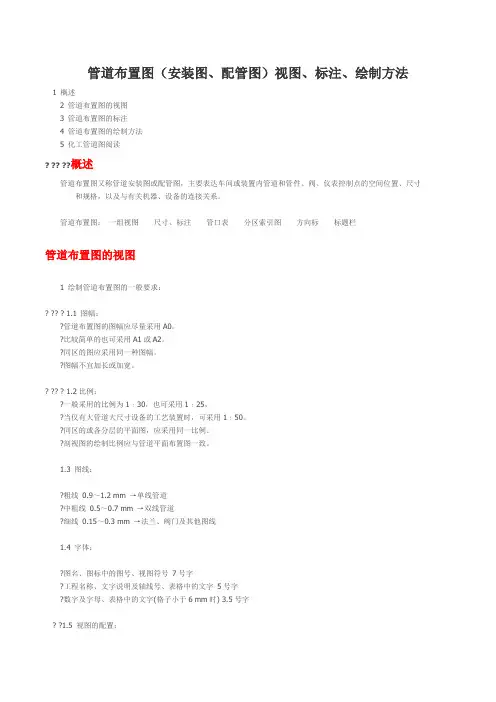

管道布置图(安装图、配管图)视图、标注、绘制方法
管道布置图（安装图、配管图）视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读? ?? ??概述管道布置图又称管道安装图或配管图，主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系。
管道布置图：一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求：? ?? ? 1.1 图幅：?管道布置图的图幅应尽量采用A0。
?比较简单的也可采用A1或A2。
?同区的图应采用同一种图幅。
?图幅不宜加长或加宽。
? ?? ? 1.2比例：?一般采用的比例为1﹕30，也可采用1﹕25，?当仅有大管道大尺寸设备的工艺装置时，可采用1﹕50。
?同区的或各分层的平面图，应采用同一比例。
?剖视图的绘制比例应与管道平面布置图一致。
1.3 图线：?粗线0.9～1.2 mm →单线管道?中粗线0.5～0.7 mm →双线管道?细线0.15～0.3 mm →法兰、阀门及其他图线1.4 字体：?图名、图标中的图号、视图符号7号字?工程名称、文字说明及轴线号、表格中的文字5号字?数字及字母、表格中的文字(格子小于6 mm时) 3.5号字? ?1.5 视图的配置：?对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。
?各层的平面图可以绘制在一张图纸上，也可分画在几张图纸上。
?若各层平面的绘图范围较大而图幅有限时，也可将各层平面上的管道布置情况分区绘制。
?如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并在各平面图的下方注明“EL100.000平面”或“EL×××.×××平面”。
? ?? ? ?管道布置图应按设备布置图或按分区索引图所划分的区域绘制。
?B.L——表示装置边界;M.L——表示接续线;COD——表示接续图2管道及附件的图示方法2.1 管道画法?2.2 管道交叉2.3 管道重叠2.4 管道转折?2.5 管件及阀门?常用管件的表达图例?? ?? ? 2.6传动结构?2.7 控制点?检测元件用直径为10 mm的圆圈表示。
管道布置图(化工用)
9.2.2.7 控制点
PRC
301
PI 60
9.2 管道布置图的视图
9.2 管道布置图的视图
9.2.2.8 支吊架 用来支承和固定管道，其位置一般用符号表示。 固定管架 滑动管架 导向管架 弹簧支吊架 轴向止推架
9.2 管道布置图的视图
9.2.3 设备的图示内容及图示方法
01
05
03
水平向管道的支架标注定位尺寸。 垂直向管道的支架标注支架顶面或支承面的标高。 在管道布置图中每个管架应标注一个独立的管架编号。 管架编号由5个部分组成：
9.3 管道布置图的标注
9.3.2.7 管道支架
× ×－× × ×× 管架序号 管道布置图的尾号 区号 管架生根部位的结构 管架类别
PLEASE ENTER YOUR TITLE HERE
A－A
9.5 化工管道图阅读
本章结束
单击此处添加副标题
点击此处添加正文，文字是您思想的提炼，请言简意赅的阐述您的观点。
汇报人姓名
9.4 管道布置图的绘制方法
01
04
02
05
07
08
添加标题
9.4.2 绘图方法与步骤
添加标题
绘制管道平面布置图
添加标题
拟定表达方案
添加标题
管道剖视图的画法
添加标题
填写管口表
添加标题
绘制附表、标题栏，注写说明
03
06
09
添加标题
确定图幅与比例，合理布图
添加标题
绘制方位标
添加标题
校核与审定
9.4 管道布置图的绘制方法
3 滑动架 R 7 特殊架 E
4 吊架 H 8 轴向限位架 T
9.3 管道布置图的标注
PRC
301
PI 60
9.2 管道布置图的视图
9.2 管道布置图的视图
9.2.2.8 支吊架 用来支承和固定管道，其位置一般用符号表示。 固定管架 滑动管架 导向管架 弹簧支吊架 轴向止推架
9.2 管道布置图的视图
9.2.3 设备的图示内容及图示方法
01
05
03
水平向管道的支架标注定位尺寸。 垂直向管道的支架标注支架顶面或支承面的标高。 在管道布置图中每个管架应标注一个独立的管架编号。 管架编号由5个部分组成：
9.3 管道布置图的标注
9.3.2.7 管道支架
× ×－× × ×× 管架序号 管道布置图的尾号 区号 管架生根部位的结构 管架类别
PLEASE ENTER YOUR TITLE HERE
A－A
9.5 化工管道图阅读
本章结束
单击此处添加副标题
点击此处添加正文，文字是您思想的提炼，请言简意赅的阐述您的观点。
汇报人姓名
9.4 管道布置图的绘制方法
01
04
02
05
07
08
添加标题
9.4.2 绘图方法与步骤
添加标题
绘制管道平面布置图
添加标题
拟定表达方案
添加标题
管道剖视图的画法
添加标题
填写管口表
添加标题
绘制附表、标题栏，注写说明
03
06
09
添加标题
确定图幅与比例，合理布图
添加标题
绘制方位标
添加标题
校核与审定
9.4 管道布置图的绘制方法
3 滑动架 R 7 特殊架 E
4 吊架 H 8 轴向限位架 T
9.3 管道布置图的标注
6 食品工厂设计常用图样-管道布置图解读
一般画在能清晰表达其安装位置的视图上。
PRC 301
PI 60
节目录
主菜单
2 管道布置图的视图
2.2.8 支吊架
用来支承和固定管道，其位置一般用符号表示。
固定管架
滑动管架
导向管架
弹簧支吊架
轴向止推架
节目录
主菜单
2 管道布置图的视图
2.3 设备的图示内容及图示方法
在管道平面布置图中，应以设备布置图所确定的位置按比 例用细实线画出所有设备的简略外形和基础、平台、梯子。
还应表示出吊车梁、吊杆、吊钩和起重机操作室。
应按比例画出卧式设备的支撑底座，标注固定支座的位置， 支座下如为混凝土基础时，应按比例画出基础的大小，不需 标注尺寸。 对于立式容器还应表示出裙座人孔的位置及标记符号。 对于工业炉，凡是与炉子和其平台有关的柱子及炉子外壳 和总管联箱的外形、风道、烟道等均应表示出。
节目录
主菜单
4 管道布置图的绘制方法
4.2 绘图方法与步骤
1. 拟定表达方案 2. 确定图幅与比例，合理布图 3. 绘制管道平面布置图 4. 管道剖视图的画法 5. 绘制方位标 6. 填写管口表 7. 绘制附表、标题栏，注写说明 8. 校核与审定
节目录 主菜单
4 管道布置图的绘制方法
管口表
设备 位号 管口 符号
管 道 布 置 图
一组视图 尺寸、标注 管口表 分区索引图 方向标 标题栏
节目录
主菜单
2 管道布置图的视图
2.1 绘制管道布置图的一般要求 2.1.1 图幅
管道布置图的图幅应尽量采用A0。 比较简单的也可采用A1或A2。 同区的图应采用同一种图幅。 图幅不宜加长或加宽。
2.1.2 比例
CAD制图--管道布置图概述PPT(32张)
弯头
三通管
四通管
活接头
丝盲堵板
同心异径管
3、阀门
管道上的阀门也是用简单的图形和符 号来表示，其图形符号与工艺流程图 中的画法相同。
4、仪表控制点
管道上的仪表控制点应用细实线按规 定符号画出，每个控制点一般只在能 清楚表达其安装位置的一个视图中画 出。控制点的符号与带控制点工艺流 程图的规定符号相同。
1、管道平面布置图
管道平面布置图，一般应与设备的平 面布置图一致，即按建筑标高平面分 层绘制，各层管道平面布置图是将楼 板以下的建（构）筑物、设备、管道 等全部画出。
2、立面剖视图
管道布置在平面图上不能清楚表达的 部位，可采用立面剖视图或向视图补 充表达。剖视图尽可能与被切平面所 在的管道平面布置图画在同一张图纸 上，也可画在另一张图纸上。剖切平 面位置线的画法及标注方式与设备布 置图相同。
5、管道支架
管道支架的位置一般是用符号在管道 平面图上表示出来。
管道常用各种形式的管架安装，固定在地面或建筑物 上方，图中一般用图形符号表示管架的类型和位置。
二、视图的配置与画法
管道布置图一般只画管道和设备的平 面布置图，只有当平面布置图不能完 全表达清楚时，才画出其立面图或剖 面图。立面图和剖面图可以与平面布 置图画在同一张图纸上，也可以单独 画在另一张图纸上。
•
7、“一定要成功”这种内在的推动力是我们生命中最神奇最有趣的东西。一个人要做成大事，绝不能缺少这种力量，因为这种力量能够驱动人不停地提高自己的能力。一个人只有先在心里肯定自己，相信自己，才能成就自己！
•
8、人生的旅途中，最清晰的脚印，往往印在最泥泞的路上，所以，别畏惧暂时的困顿，即使无人鼓掌，也要全情投入，优雅坚持。真正改变命运的，并不是等来的机遇，而是我们的态度。

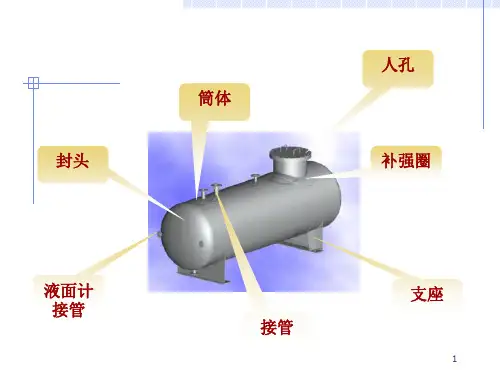

食品工厂设计常用图样-化工制图基础.ppt
序号 R
根数
全长
1 30 6
5 164.2
2 42.5
4
5 203.5
3 55 6
5 242.7
27
二、化工设备图的表达特点
1、基本视图的配置：
由于化工设备多为回转体，一般以两个基本 视图来表达设备的主体。
立式设备通常采用主、俯两个基本视图；卧式 设备通常采用主、左两个基本视图。 对于狭长设备，允许将俯（左）视图配置在图 纸的其他空白处，但需注明其视图名称，如 “俯视图”、“左视图”等字样。
16
3. 零部件不需绘制的原则
a. 国家标准、行业标准零部件，如电机，法兰， 螺母，螺钉等。 b. 结构简单、在装配图中已表达清楚的零部件， 如封头等。 c. 形状相同，仅尺寸不同的多个零件，可只画 一个。其余零件的大小可用表格标出尺寸。 ——俗称表格图
17
4. 标题栏
化工设备图样的标题栏有主标题栏、简单标题栏 及通用标题栏。 主标题栏用于装配图，位于图纸的右下角； 简单标题栏用于零部件图。
52
2. 化工设备图的尺寸标注
方法：首先应正确地选择尺寸基准，然后从尺寸基准出 发，完整、清晰、合理地标注上述各类尺寸。
化工设备图的尺寸基准： 1) 设备筒体和封头的轴线； 2) 设备筒体和封头的环焊缝； 3) 设备法兰的连接面； 4) 设备支座、裙座的底面： 5) 接管轴线与设备表面交点。
53
34
三 化工设备图的简化画法
标准化零部件的简化画法
35
外购部件的简化画法
36
已有零部件图、局部放大及规定记号的零部件的简 化画法
37
液面计的简化画法
38
螺纹连接件组的简化画法
39
食品工厂设计常用图样专题-工艺流程图PPT课件
进
出
节目录 主菜单
1.4 带控制点的工艺流程图
施工流程图中的每条管道都要标注管道代号。
横向管道的管道代号注写在管道线的上方;
竖向管道则注写在管道线左侧，字头向左。
管段序号 工段号
物料代号
VE 04 01——32 x 3.5 B
管路外径
管道尺寸一般
壁厚
标注公称通径，
管道材料代号 以mm为单位， 注数字，不注
1.2 方案流程图
1.2.2 方案流程图的画法
按照工艺流程的顺序，把设备和工艺流程线自左至右 地展开画在一个平面上，并加以必要的标注和说明。
设备画法
设备位号及名称的注写 工艺流程线的画法
车间或工段号
用细实线画出设设备分类号 备的大概轮廓和
示意图，一般不
按比例a，)管但道应相保连
持它们的相对大
小。
填料塔
节目录 主菜单
1.4 带控制点的工艺流程图
1.4.4 仪表控制点的画法与标注
在施工流程图上要画出所有与工艺有关的检测仪表、调节控 制系统、分析取样点和取样阀（组）。 仪表控制点用符号表示，并从其安装位置引出。符号包括图 形符号和字母代号，它们组合起来表达仪表功能、被测变量、 测量方法。
检测、显示、控制等仪表的图 形符号是一个细实线圆圈，其 直径约为10 mm。圈外用一条细 实线指向工艺管线或设备轮廓 线上的检测点。
内容： ①设备——用示意图表示生产过程中所使用的机器、 设备；用文字、字母、数字注写设备的名称和位号。 ②工艺流程——用工艺流程线及文字表达物料由原 料到成品或半成品的工艺流程。
节目录 主菜单
1.2 方案流程图
设备位号
设备
工艺流程 线
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.2.3 管道重叠
将上面管道 的投影断开
多条管道投影重叠时，可将最上的 一条用“双重断开”符号表示
管道转折后投影重叠，将下面的管 道画至重影处，稍留间隙断开
也可在投影断开处 注上小写字母
节目录 主菜单
2 管道布置图的视图
2.2.4 管道转折
(a) 向下弯折90°
(b) 向上弯折90°
(c) 大于90°弯折
连接
对焊 连接
法兰 连接
节目录 主菜单
2 管道布置图的视图
常用管件的表达图例
闸阀
截止阀
螺纹ห้องสมุดไป่ตู้ 承插焊
连接
对焊 连接
法兰 连接
节目录 主菜单
2 管道布置图的视图
2.2.6 传动结构
常用传动结构符号
阀门和传动结构的组合表示
电动式
气动式 液压或气动式
★传动结构应按实物的尺寸比例画出，以免与 管道或其他附件相碰。
➢如在同一张图纸上绘制几层平面图时，应从最低层起，在 图纸上由下至上或由左至右依次排列，并在各平面图的下方 注明“EL100.000平面”或“EL×××.×××平面”。
节目录 主菜单
2 管道布置图的视图
➢管道布置图应按设备布置图或按分区索引图所划分的 区域绘制。
B.L——表示装置边界；M.L——表示接续线；COD——表示接续图
➢对于立式容器还应表示出裙座人孔的位置及标记符号。 ➢对于工业炉，凡是与炉子和其平台有关的柱子及炉子外壳 和总管联箱的外形、风道、烟道等均应表示出。
节目录 主菜单
2 管道布置图的视图
2.4 建（构）筑物的图示内容及图示方法
➢根据设备布置图按比例画出柱、梁、楼板、门、窗、楼梯、 操作台、安装孔、管沟、篦子板、散水坡、管廊架、围堰、通 道、栏杆、梯子和安全护圈等建（构）筑物。 ➢按比例用细点画线表示就地仪表盘、电气盘的外轮廓及电气、 仪表电缆槽或架和电缆沟，不必标注尺寸，避免与管道相碰。 ➢对于生活间及辅助间应标出其组成和名称。
节目录 主菜单
2 管道布置图的视图
2.2 管道及附件的图示方法
2.2.1 管道画法
公称直径（DN）小 于和等于350 mm的 管道
DN大于和等于 400 mm的管道
地下管道
节目录 主菜单
2 管道布置图的视图
2.2.2 管道交叉
把被遮住的管道 的投影断开
也可将上面的管道 的投影断开
节目录 主菜单
2 管道布置图的视图
节目录 主菜单
2 管道布置图的视图
2.2.7 控制点
➢检测元件用直径为10 mm的圆圈表示。 ➢用细实线将圆圈和检测点连接起来。 ➢圆圈内按PID检测元件的符号和编号填写。 ➢一般画在能清晰表达其安装位置的视图上。
PRC
PI
301
60
节目录 主菜单
2 管道布置图的视图
2.2.8 支吊架
用来支承和固定管道，其位置一般用符号表示。
节目录 主菜单
2 管道布置图的视图
2.1.3 图线
➢粗线 ➢中粗线 ➢细线
0.9～1.2 mm 0.5～0.7 mm 0.15～0.3 mm
→单线管道 →双线管道 →法兰、阀门及其他图线
2.1.4 字体
➢图名、图标中的图号、视图符号 ➢工程名称、文字说明及轴线号、表格中的文字 ➢数字及字母、表格中的文字（格子小于6 mm时）
精品jing
食品工厂设计常用图样之专题四 管 道布置图
1 概述
管道布置图又称管道安装图或配管图，主要表达车 间或装置内管道和管件、阀、仪表控制点的空间位置、 尺寸和规格，以及与有关机器、设备的连接关系。
一组视图
管 尺寸、标注
道 管口表
布 置
分区索引图
图 方向标
标题栏
节目录 主菜单
2 管道布置图的视图
2.1 绘制管道布置图的一般要求
2.1.1 图幅
➢管道布置图的图幅应尽量采用A0。 ➢比较简单的也可采用A1或A2。 ➢同区的图应采用同一种图幅。 ➢图幅不宜加长或加宽。
2.1.2
比例
➢一般采用的比例为1﹕30，也可采用1﹕25， ➢当仅有大管道大尺寸设备的工艺装置时，可采用1﹕50。 ➢同区的或各分层的平面图，应采用同一比例。 ➢剖视图的绘制比例应与管道平面布置图一致。
节目录 主菜单
3 管道布置图的标注
3.1 标注基本要求
3.1.1 尺寸单位
➢标高、坐标以m为单位，小数点后取三位数。 ➢其余的尺寸一律以mm为单位，只注数字，不注单位。 ➢管子公称直径一律用mm表示。 ➢基准地平面的设计标高表示为：EL100.000m。 ➢低于基准地平面者可表示为：9×.×××m。
7号字 5号字 3.5号字
节目录 主菜单
2 管道布置图的视图
2.1.5 视图的配置
➢对于多层建筑、构筑物的管道平面布置图，需要按楼层或 标高分别绘出各层的平面图。 ➢各层的平面图可以绘制在一张图纸上，也可分画在几张图 纸上。 ➢若各层平面的绘图范围较大而图幅有限时，也可将各层平 面上的管道布置情况分区绘制。
隔热 型式
SL1305－100 EL×××.×××
SL1305－100B1A（H） BOP EL×××.×××
标高（以管道中心线为基准）
3.1.4 图名
管道布置图 EL×××.×××平面
标高（以管底为基准）
管道布置图
A－A、B－B、…剖视
固定管架 滑动管架 导向管架 弹簧支吊架 轴向止推架
节目录 主菜单
2 管道布置图的视图
2.3 设备的图示内容及图示方法
➢在管道平面布置图中，应以设备布置图所确定的位置按比 例用细实线画出所有设备的简略外形和基础、平台、梯子。
➢还应表示出吊车梁、吊杆、吊钩和起重机操作室。 ➢应按比例画出卧式设备的支撑底座，标注固定支座的位置， 支座下如为混凝土基础时，应按比例画出基础的大小，不需 标注尺寸。
节目录 主菜单
2 管道布置图的视图
2.2.5 管件及阀门
法兰连接 承插焊连接 螺纹连接 对焊连接
管道用三通连接的画法
节目录 主菜单
2 管道布置图的视图
常用管件的表达图例
法兰盖
90° 弯头
螺纹或 承插焊
连接
对焊 连接
法兰 连接
节目录 主菜单
2 管道布置图的视图
常用管件的表达图例
同心异径管
三通
螺纹或 承插焊
3.1.2 尺寸数字
➢尺寸数字一般写在尺寸线的上方中间，并且平行于尺寸线。 ➢不按比例画图的尺寸应在尺寸数字下面画一道横线。
节目录 主菜单
3 管道布置图的标注
3.1.3 管道的标注
介质 代号
管道 编号
公称直径 （HGJ 35
－1990标准
中Ⅱ系列）
公称直径 （HGJ 35
－1990标准
中Ⅰ系列）
管道 等级
将上面管道 的投影断开
多条管道投影重叠时，可将最上的 一条用“双重断开”符号表示
管道转折后投影重叠，将下面的管 道画至重影处，稍留间隙断开
也可在投影断开处 注上小写字母
节目录 主菜单
2 管道布置图的视图
2.2.4 管道转折
(a) 向下弯折90°
(b) 向上弯折90°
(c) 大于90°弯折
连接
对焊 连接
法兰 连接
节目录 主菜单
2 管道布置图的视图
常用管件的表达图例
闸阀
截止阀
螺纹ห้องสมุดไป่ตู้ 承插焊
连接
对焊 连接
法兰 连接
节目录 主菜单
2 管道布置图的视图
2.2.6 传动结构
常用传动结构符号
阀门和传动结构的组合表示
电动式
气动式 液压或气动式
★传动结构应按实物的尺寸比例画出，以免与 管道或其他附件相碰。
➢如在同一张图纸上绘制几层平面图时，应从最低层起，在 图纸上由下至上或由左至右依次排列，并在各平面图的下方 注明“EL100.000平面”或“EL×××.×××平面”。
节目录 主菜单
2 管道布置图的视图
➢管道布置图应按设备布置图或按分区索引图所划分的 区域绘制。
B.L——表示装置边界；M.L——表示接续线；COD——表示接续图
➢对于立式容器还应表示出裙座人孔的位置及标记符号。 ➢对于工业炉，凡是与炉子和其平台有关的柱子及炉子外壳 和总管联箱的外形、风道、烟道等均应表示出。
节目录 主菜单
2 管道布置图的视图
2.4 建（构）筑物的图示内容及图示方法
➢根据设备布置图按比例画出柱、梁、楼板、门、窗、楼梯、 操作台、安装孔、管沟、篦子板、散水坡、管廊架、围堰、通 道、栏杆、梯子和安全护圈等建（构）筑物。 ➢按比例用细点画线表示就地仪表盘、电气盘的外轮廓及电气、 仪表电缆槽或架和电缆沟，不必标注尺寸，避免与管道相碰。 ➢对于生活间及辅助间应标出其组成和名称。
节目录 主菜单
2 管道布置图的视图
2.2 管道及附件的图示方法
2.2.1 管道画法
公称直径（DN）小 于和等于350 mm的 管道
DN大于和等于 400 mm的管道
地下管道
节目录 主菜单
2 管道布置图的视图
2.2.2 管道交叉
把被遮住的管道 的投影断开
也可将上面的管道 的投影断开
节目录 主菜单
2 管道布置图的视图
节目录 主菜单
2 管道布置图的视图
2.2.7 控制点
➢检测元件用直径为10 mm的圆圈表示。 ➢用细实线将圆圈和检测点连接起来。 ➢圆圈内按PID检测元件的符号和编号填写。 ➢一般画在能清晰表达其安装位置的视图上。
PRC
PI
301
60
节目录 主菜单
2 管道布置图的视图
2.2.8 支吊架
用来支承和固定管道，其位置一般用符号表示。
节目录 主菜单
2 管道布置图的视图
2.1.3 图线
➢粗线 ➢中粗线 ➢细线
0.9～1.2 mm 0.5～0.7 mm 0.15～0.3 mm
→单线管道 →双线管道 →法兰、阀门及其他图线
2.1.4 字体
➢图名、图标中的图号、视图符号 ➢工程名称、文字说明及轴线号、表格中的文字 ➢数字及字母、表格中的文字（格子小于6 mm时）
精品jing
食品工厂设计常用图样之专题四 管 道布置图
1 概述
管道布置图又称管道安装图或配管图，主要表达车 间或装置内管道和管件、阀、仪表控制点的空间位置、 尺寸和规格，以及与有关机器、设备的连接关系。
一组视图
管 尺寸、标注
道 管口表
布 置
分区索引图
图 方向标
标题栏
节目录 主菜单
2 管道布置图的视图
2.1 绘制管道布置图的一般要求
2.1.1 图幅
➢管道布置图的图幅应尽量采用A0。 ➢比较简单的也可采用A1或A2。 ➢同区的图应采用同一种图幅。 ➢图幅不宜加长或加宽。
2.1.2
比例
➢一般采用的比例为1﹕30，也可采用1﹕25， ➢当仅有大管道大尺寸设备的工艺装置时，可采用1﹕50。 ➢同区的或各分层的平面图，应采用同一比例。 ➢剖视图的绘制比例应与管道平面布置图一致。
节目录 主菜单
3 管道布置图的标注
3.1 标注基本要求
3.1.1 尺寸单位
➢标高、坐标以m为单位，小数点后取三位数。 ➢其余的尺寸一律以mm为单位，只注数字，不注单位。 ➢管子公称直径一律用mm表示。 ➢基准地平面的设计标高表示为：EL100.000m。 ➢低于基准地平面者可表示为：9×.×××m。
7号字 5号字 3.5号字
节目录 主菜单
2 管道布置图的视图
2.1.5 视图的配置
➢对于多层建筑、构筑物的管道平面布置图，需要按楼层或 标高分别绘出各层的平面图。 ➢各层的平面图可以绘制在一张图纸上，也可分画在几张图 纸上。 ➢若各层平面的绘图范围较大而图幅有限时，也可将各层平 面上的管道布置情况分区绘制。
隔热 型式
SL1305－100 EL×××.×××
SL1305－100B1A（H） BOP EL×××.×××
标高（以管道中心线为基准）
3.1.4 图名
管道布置图 EL×××.×××平面
标高（以管底为基准）
管道布置图
A－A、B－B、…剖视
固定管架 滑动管架 导向管架 弹簧支吊架 轴向止推架
节目录 主菜单
2 管道布置图的视图
2.3 设备的图示内容及图示方法
➢在管道平面布置图中，应以设备布置图所确定的位置按比 例用细实线画出所有设备的简略外形和基础、平台、梯子。
➢还应表示出吊车梁、吊杆、吊钩和起重机操作室。 ➢应按比例画出卧式设备的支撑底座，标注固定支座的位置， 支座下如为混凝土基础时，应按比例画出基础的大小，不需 标注尺寸。
节目录 主菜单
2 管道布置图的视图
2.2.5 管件及阀门
法兰连接 承插焊连接 螺纹连接 对焊连接
管道用三通连接的画法
节目录 主菜单
2 管道布置图的视图
常用管件的表达图例
法兰盖
90° 弯头
螺纹或 承插焊
连接
对焊 连接
法兰 连接
节目录 主菜单
2 管道布置图的视图
常用管件的表达图例
同心异径管
三通
螺纹或 承插焊
3.1.2 尺寸数字
➢尺寸数字一般写在尺寸线的上方中间，并且平行于尺寸线。 ➢不按比例画图的尺寸应在尺寸数字下面画一道横线。
节目录 主菜单
3 管道布置图的标注
3.1.3 管道的标注
介质 代号
管道 编号
公称直径 （HGJ 35
－1990标准
中Ⅱ系列）
公称直径 （HGJ 35
－1990标准
中Ⅰ系列）
管道 等级
