当前位置：文档之家 › 带钢热轧工艺流程

带钢热轧工艺流程

  • 格式：docx
  • 大小：36.72 KB
  • 文档页数：2

带钢热轧工艺流程

《带钢热轧工艺流程》

带钢热轧是一种重要的金属加工工艺，用于生产各种规格和品种的带钢产品。在带钢热轧工艺中，原料为热轧坯料，经过多道轧制和加工，最终得到符合要求的带钢产品。下面简要介绍一下带钢热轧工艺流程。

首先，热轧坯料经过加热炉加热至一定温度，以便在轧制过程中获得较好的塑性和可变形性。加热温度的控制对带钢产品的质量和性能有着至关重要的影响。

接下来是热轧轧制工序，通过一系列的轧制机械对加热后的坯料进行多次轧制和加工，包括初轧、精轧、辊缝调整、机械辊压制等步骤。在轧制的过程中，需要确保轧制力和温度的控制，以获得理想的带钢产品尺寸、形状和表面质量。

随后是冷却工序，将热轧后的带钢产品通过冷却装置进行冷却，以降低其温度和增强其力学性能。冷却方式有空气冷却、喷水冷却等多种方法，根据不同的带钢产品要求来选择冷却方式。

最后是对带钢产品进行除锈、切割、卷取等后续加工工序，最终得到成品的带钢产品。

整个带钢热轧工艺流程中，需要精密的动力设备、智能化的控制系统、高质量的辊材和切割装置等一系列先进的生产设备和技术手段。同时，对材料成分、热处理、质量控制等方面也需严格把关，以确保最终带钢产品的品质。

总的来说，带钢热轧工艺流程是一个复杂的过程，需要精细的操作和科学的控制，以产生出高品质的带钢产品，满足市场对带钢产品的需求。

合集下载

热轧带钢缺陷图谱

热轧带钢缺陷图谱

热轧带钢外观缺陷

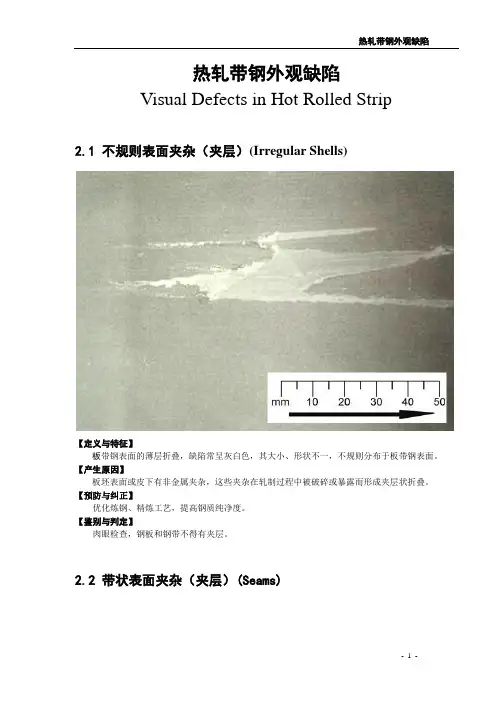

- 1 - 热轧带钢外观缺陷

Visual Defects in Hot Rolled Strip

2.1 不规则表面夹杂（夹层）(Irregular Shells)

【定义与特征】

板带钢表面的薄层折叠，缺陷常呈灰白色，其大小、形状不一，不规则分布于板带钢表面。

【产生原因】

板坯表面或皮下有非金属夹杂，这些夹杂在轧制过程中被破碎或暴露而形成夹层状折叠。

【预防与纠正】

优化炼钢、精炼工艺，提高钢质纯净度。

【鉴别与判定】

肉眼检查，钢板和钢带不得有夹层。

2.2 带状表面夹杂（夹层）(Seams) 热轧带钢外观缺陷

- 2 -

【定义与特征】

板带钢表面的夹杂呈线状或带状不规则地沿轧向分布，有时以点状或舌状逐渐消失。

【产生原因】

板坯皮下的夹杂在轧制出现剧烈延伸、破裂而造成。

【预防与纠正】

优化炼钢、精炼工艺，提高钢质纯净度。

【鉴别与判定】

肉眼检查，钢板和钢带不得有夹层。

2.3 气泡(Blisters) 热轧带钢外观缺陷

- 3 -

【定义与特征】

板带钢表面凸起内有气体，分布无规律，有闭口气泡和开口气泡之分。

【产生原因】

板坯由于大量气体在凝固过程中不能逸出，被封闭在内部而形成气体夹杂。在热轧时，空洞与孔穴被拉长，并随着轧材厚度减薄，被带至产品的表面或边部。最终，高的气体压力使产品表面或边部出现圆顶状的凸起物或挤出物。

【预防与纠正】

优化精炼工艺，保证吹氩时间，使钢水搅拌均匀，避免气体残留；保证中间包烘烤时间；保护渣要符合工艺要求，避免受潮。

热轧带钢综述

热轧带钢综述

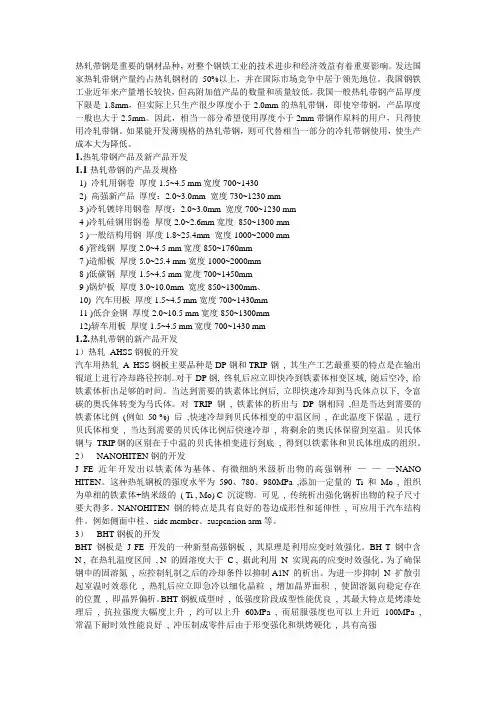

热轧带钢是重要的钢材品种，对整个钢铁工业的技术进步和经济效益有着重要影响。发达国家热轧带钢产量约占热轧钢材的50%以上，并在国际市场竞争中居于领先地位。我国钢铁工业近年来产量增长较快，但高附加值产品的数量和质量较低。我国一般热轧带钢产品厚度下限是1.8mm，但实际上只生产很少厚度小于2.0mm的热轧带钢，即使窄带钢，产品厚度一般也大于2.5mm。因此，相当一部分希望使用厚度小于2mm带钢作原料的用户，只得使用冷轧带钢。如果能开发薄规格的热轧带钢，则可代替相当一部分的冷轧带钢使用，使生产成本大为降低。

1.热轧带钢产品及新产品开发

1.1热轧带钢的产品及规格

1) 冷轧用钢卷 厚度1.5~4.5 mm宽度700~1430

2) 高强新产品 厚度：2.0~3.0mm 宽度730~1230 mm

3 )冷轧镀锌用钢卷 厚度：2.0~3.0mm 宽度700~1230 mm

4 )冷轧硅钢用钢卷 厚度2.0~2.6mm宽度 850~1300 mm

5 )一般结构用钢 厚度1.8~25.4mm 宽度1000~2000 mm

6 )管线钢 厚度2.0~4.5 mm宽度850~1760mm

7 )造船板 厚度5.0~25.4 mm宽度1000~2000mm

8 )低碳钢 厚度1.5~4.5 mm宽度700~1450mm

9 )锅炉板 厚度3.0~10.0mm 宽度850~1300mm、

10) 汽车用板 厚度1.5~4.5 mm宽度700~1430mm

11 )低合金钢 厚度2.0~10.5 mm宽度850~1300mm

12)轿车用板 厚度1.5~4.5 mm宽度700~1430 mm

1.2.热轧带钢的新产品开发

1）热轧 AHSS钢板的开发

汽车用热轧 A HSS钢板主要品种是DP钢和TRIP钢 , 其生产工艺最重要的特点是在输出辊道上进行冷却路径控制。对于DP钢, 终轧后应立即快冷到铁素体相变区域, 随后空冷, 给铁素体析出足够的时间。当达到需要的铁素体比例后, 立即快速冷却到马氏体点以下, 令富碳的奥氏体转变为马氏体。对 TRIP钢 , 铁素体的析出与 DP 钢相同 ,但是当达到需要的铁素体比例 (例如 50 %) 后 ,快速冷却到贝氏体相变的中温区间 , 在此温度下保温 , 进行贝氏体相变 , 当达到需要的贝氏体比例后快速冷却 , 将剩余的奥氏体保留到室温。贝氏体钢与 TRIP钢的区别在于中温的贝氏体相变进行到底 , 得到以铁素体和贝氏体组成的组织。

热轧带钢的生产工艺流程

热轧带钢的生产工艺流程

热轧带钢的生产工艺流程

生产工艺流程：

一、原料准备 1、钢种选择：热轧带钢所用的钢种是碳素钢、合金碳素钢或深冷钢等。

2、原料回火：取回火温度较高的原材料，使材料更有韧性，在热轧过程中不易破

坏。

二、热轧总体工艺 1、热轧：热轧需要热轧设备和热轧坯，热轧坯需要进行弯曲、拉伸、压缩等，按

照要求的尺寸进行金属定型，得到热轧带钢。 2、冷轧：把热轧带钢经过冷轧后进行精调，精调过程中要认真确保尺寸和外观质

量要求，保证本次热轧工艺流程可靠有效。

三、热处理 1、回火：热轧后的带钢需要进行回火，回火使得钢材回复到机械性能最佳状态，

调节其组织，使得更加柔韧有韧性。

2、淬火：淬火可以使带钢有良好的抗疲劳性和伸长率，用以提高带钢的可靠性。

四、检验 1、外部检查：外部检查是检查带钢在外观上是否有瑕疵以及有多少瑕疵，以及它

们是如何影响性能和质量的。 2、抗拉和抗压检验：确保带钢能承受一定数量的压力剪切应力，保证带钢在后续

使用中不会发生断裂等异常现象。

五、包装

1、如果是散装，应使用打包带或木箱包装。

2、运输：可选择陆路运输、水路运输、航空运输或综合运输等方式，依据现场的

要求进行选择。

热轧带钢产品标准

热轧带钢产品标准

热

轧

板

带

产

品

标

准

序号 产品名称 牌号 执行标准 备注

1 碳素结构钢板卷

Q195

Q215

Q235 GB912/T-89

GB3274/T-88 GB912用于≤4mm板带

GB3274用于>4mm板带

2 优质碳素结构钢板卷

08A1

GB710/T-1991

GB711/T-1988 GB710用于≤4mm板带

GB711用于>4mm板带

3 低合金高强度结构钢板卷 Q295

Q345 GB/T912-89

GB3274/T-88 用于焊接钢管

4 一般结构用钢板及钢卷 SS330

SS400

SS490

SS540 JISG3101-1995 用于建筑、桥梁、船舶、车辆等一般结构件。

5 焊接结构用钢板及钢卷

SM400A//B//C

SM490A//B//C

SM490YA//YB

SM520B//C JISG3106-1999 用于建筑、桥梁、船舶、车辆、石油罐、工程机械等要求焊接性能优良的结构件。

6 汽车结构用钢 QStE 340TM

QStE 380TM

QStE 420TM

QStE 460TM

QStE 500TM SEW 092 冷变形用热轧细晶粒钢，用于要求良好冷成型性能并有较高或高强度要求的汽车大梁等结构件。

7 供冷轧深冲用热轧钢板 St12

St14 DIN1623-1983

DIN1623-1983 供冷轧深冲用热轧钢板，用于要求良好冷成型性能的车辆外覆盖件

8 耐大气腐蚀用板带 SPA-H JISG3125-1987

用于车辆、铁塔等 09CuPCrNi

09CuPTiRE-A 沙钢企标

9 低碳钢板及钢带

SPHC

SPHD

SPHE JISG3131-1996 深冲压用

10 焊接钢管用钢带 SPHT1//2//3 JISG3132-1990 用于焊接钢管

11 压力容器用钢 16MnR GB6654-1996 除保证常温性能外，还保证较高温度下的力学性能，适用于蒸汽锅炉设备，较高工作温度的压力容器及类似结构件。
