集控值班员培训大纲

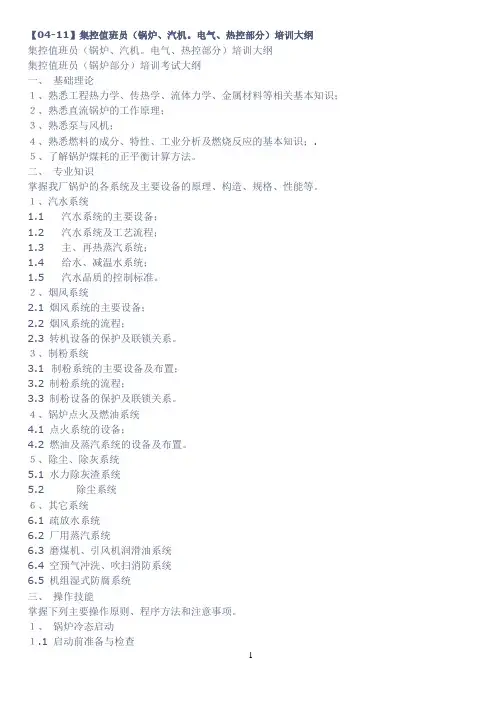

1 【04-11】集控值班员（锅炉、汽机。电气、热控部分）培训大纲

集控值班员（锅炉、汽机。电气、热控部分）培训大纲

集控值班员（锅炉部分）培训考试大纲

一、 基础理论

１、熟悉工程热力学、传热学、流体力学、金属材料等相关基本知识；

２、熟悉直流锅炉的工作原理；

３、熟悉泵与风机；

４、熟悉燃料的成分、特性、工业分析及燃烧反应的基本知识；.

５、了解锅炉煤耗的正平衡计算方法。

二、 专业知识

掌握我厂锅炉的各系统及主要设备的原理、构造、规格、性能等。

１、汽水系统

1.1 汽水系统的主要设备；

1.2 汽水系统及工艺流程；

1.3 主、再热蒸汽系统；

1.4 给水、减温水系统；

1.5 汽水品质的控制标准。

２、烟风系统

2.1 烟风系统的主要设备；

2.2 烟风系统的流程；

2.3 转机设备的保护及联锁关系。

３、制粉系统

3.1 制粉系统的主要设备及布置；

3.2 制粉系统的流程；

3.3 制粉设备的保护及联锁关系。

４、锅炉点火及燃油系统

4.1 点火系统的设备；

4.2 燃油及蒸汽系统的设备及布置。

５、除尘、除灰系统

5.1 水力除灰渣系统

5.2 除尘系统

６、其它系统

6.1 疏放水系统

6.2 厂用蒸汽系统

6.3 磨煤机、引风机润滑油系统

6.4 空预气冲洗、吹扫消防系统

6.5 机组湿式防腐系统

三、 操作技能

掌握下列主要操作原则、程序方法和注意事项。

１、 锅炉冷态启动

１.1 启动前准备与检查 2 1.4 锅炉启动前试验

１.3 辅机启动及联锁试验

1.5 锅炉点火

1.6 锅炉升压升温

2 锅炉热态启动程序、步骤

3 锅炉酸洗等特殊项目操作

４、锅炉运行调节

4.1 锅炉给水调节

4.2 中间点温度调节

4.3 锅炉燃料控制

4.4 锅炉负荷调节

4.5 炉膛负压调节

4.6 锅炉送风调节

4.7 磨煤机出口温度调节

4.8 一次风压调节

4.9 主汽、再热蒸汽减温调节

5 锅炉停炉操作及保养

6 事故处理

6.1 紧急停炉的条件及处理方法

6.2 锅炉燃烧系统故障类型及判断处理方法

6.3 锅炉承压部件泄漏故障类型及判断处理方法

6.4 锅炉汽水参数异常的判断及处理

6.5 转机设备故障及处理方法

6.6 制粉系统故障及处理方法

6.7 RB和FCB的功能及动作条件

7 保护及联锁

7.1掌握锅炉主要保护及动作条件、定值等。

7.2 掌握锅炉辅机设备的联锁条件、试验方法等。

8 功能组及操作界面

8.1 掌握锅炉所有操作界面的含义、调用方法及操作技巧；

8.2 掌握现有功能组的使用；

8.3 熟记锅炉重要信息点及查看方法。

9 规程制度

9.1 锅炉运行规程；

9.2 锅炉防爆、试验等规程制度。

集控值班员（电气部分）培训考试大纲

1 基础知识

1.1 了解电工基础、电子技术等相关基础知识；

1.2了解电机学、电气设备、继电保护等相关基础知识。

2 专业知识 3 2.1 掌握我厂发电机及励磁系统、主变、厂用变、主要配电设备的规格型号、工作原理、结构及运行特点；

2.2 掌握发变组、母线、线路等主要设备的保护系统、自动装置的配置及动作原则；继电保护的运行规定。

2.3 掌握电气主接线、厂用电、励磁系统的一次接线图；

2.4 掌握电力系统运行规定，如省调管辖的设备范围、电压和周波的管理规定等；

2.5 掌握我厂220KV系统、6KV和400V厂用系统的各种运行方式；

2.6 掌握发电机的运行规定，包括运行参数、运行方式、同期并列的条件等；

2.7 掌握变压器的运行规定，包括运行参数、运行方式等；

2.8 掌握电动机的运行规定；

2.9 掌握直流系统的技术参数、运行方式；

2.10 掌握氢系统及冷却水系统的运行规定；

2.11 掌握柴油发电机运行方式及技术要求。

3 操作技能

3.1 倒闸操作

3.1.1 倒闸操作的一般原则；

3.1.2 22Okv系统倒闸操作：线路停、送操作，母联开头停送电操作，启动变高压侧停送电操作；

3.1.3 6KV系统倒闸操作：启动变低压侧停送电操作，厂用工作变停送电操作，低压厂用变的停送电操作。

3.1.4 高压电机的停送电操作。

3.2 发电机的操作

3 .2.1 发电机正常运行及大修后的检查项目；

3.2.2 发电机的启动并列和解列操作；

3.2.3 发电机电压、频率、有功、无功的调节；

3.2.4 励磁系统的停送电操作及工作与备励之间的切换操作。

3.2.5 充氢排氢操作；

3.2.6 发电机大修后应做的试验。

3.3 变压器的操作

3.3.1 变压器的投入前及运行中的检查项目；

3.3.2 变压器绝缘电阻的测定，冷却系统的控制；

3.3.3 变压器的并列、解列条件及方法；

3.3.4 变压器瓦斯保护的运行规定。

3.4 电动机的操作

3.4.1 电动机的运行检查项目；

3.4.2 电动机启动及停止操作。

3.5 配电装置的操作

3.5.1 配电装置的运行检查项目；

3.5.2 断路器、隔离开关操作的要求及注意事项；

3.5.3 电流互感器、电压互感器的运行规定；

3.5.4 GIS组合电器的运行规定。 4 3.6 直流系统

3.6.1 蓄电池组的停、送电及充电操作；

3.6.2 直流负荷、操作直流的停送电操作。

3.7 事故处理

3.7.1 线路跳闸的现象及处理；

3.7.2 断路器拒动的处理；

3.7.3 系统电压低、频率低、系统振荡等情况的处理方法；

3.7.4 厂用6KV、400V系统故障的处理；

3.7.5 发变组保护动作的判断及处理；

3.7.6 发电机常见故障的现象及处理：如失磁、发电机定子接地、励磁回路接地、发电机滑环电刷冒火、发电机着火、漏氢或氢压低等；

3.7.9 变压器常见故障处理：轻重瓦斯保护动作、变压器油温异常、变压器着火等；

3.7.12 直流系统接地等故障的处理；

3.7.13 电动机常见故障及处理；

3.7.14 开关、CT、PT等配电装置的常见故障及处理

参考资料

1、电气通用教材；

2、电气运行规程；

3、电气一次系统图册；

4、调度运行规程；

5、继电保护运行规程；

6、我厂电气设备技术说明书；

7、电气运行试题库；

8、职业技能鉴定指导书《电气值班员》。

集控值班员（汽机部分）培训考试大纲

1 基础知识

1.1 熟悉工程热力学、传热学、流体力学、金属材料等相关基本知识；

1.2 熟悉汽轮机及主要辅属设备的规格型号、工作原理及结构、性能；

1.3 汽轮机的机械保护；

1.4 汽轮机DEH系统组成、原理、调节特点、动静态特性及试验方法，保护系统的配置、定值原则及不同工况下的动作过程；

1.5 汽轮机启停时汽缸和转子的热膨胀、热应力、热变形的产生及控制措施；

1.6 汽轮机汽缸、转子和叶片材料的性能及蒸汽压力和温度变化对其寿命的影响；

1.7 汽轮油的牌号、性能、使用要求及油系统的技术标准；

1.8 熟悉泵的相关理论,掌握离心泵、轴流泵、调速给水泵的构造、原理、工作特点等，掌握水泵串联及并联的特点，以及水泵密封装置种类、热膨胀、轴向推力及平衡原理。

2 专业知识

掌握我厂汽机下列主要系统及主要设备的工作原理、工艺流程及运行方式等。

2.1 汽轮机调速油、润滑油、顶轴油系统；

2.2 主、再热蒸汽系统；

2.3 抽汽系统； 5 2.4 主机疏水系统；

2.5 给水、凝结水系统；

2.6 高压回热系统；

2.7 高加保护系统；

2.8 低压回热系统；

2.9 轴封供汽系统；

2.10 空气系统；

2.11 发电机密封油系统；

2.12 发电机和可控硅冷却水系统；

2.13 疏水箱系统；

2.14 法兰、螺栓加热、冷却系统；

2.15 电动给水泵油、密封水系统；

2.16 汽动给水泵油、密封水系统；

2.17 驱动汽轮机汽水、调速、保护系统；

2.18 工业冷却水系统。

3 操作技能

掌握下列主要操作的操作原则条件、程序方法和注意事项。

3.1 汽轮机启动

3.1.1 启动前准备与检查；

3.1.2 启动前试验项目及方法；

3.1.3 辅助设备系统的投入；

3.1.4 暖管冲转及升速暖机；

3.1.5 并列与带负荷；

3.1.6 冷态、温态、热态启动的划分、技术条件及操作区别。

3.2 汽轮机的运行调整

3 .2.1 主汽、再热蒸汽参数变化操作；

3.2.2 负荷增减操作；

3.2.3 真空变化的调整；

3.2.4 监视段压力、轴向位移、机组振动的监视和分析；

3.2.5 凝汽器、加热器、除氧器水位变化的调节；

3.2.6 轴承油压、温度变化的调整；

3.2.7 运行泵电流、出口压力变化的调整；

3.2.8 发电机氢温、水温、油温变化的调节。

3.3 汽轮机停机操作

3.3.1 紧急停机的条件及操作步骤；

3.3.2汽轮机滑参数及额定参数停机操作步骤；

3.3.3 汽轮机停机后的维护及注意事项。

3.4 事故处理

3.4.1 主蒸汽、再热蒸汽压力、温度异常的处理；

3.4.2 调速、润滑油泵工作失常、油压和油位下降及油系统着火的处理方法；

3.4.3 水冲击的现象及处理方法；
