无缝管工艺流程

热轧无缝钢管工艺流程

热轧无缝钢管是一种常用的钢铁制品，广泛应用于石油、天然气、化工、电力、航空等领域。本文将详细描述热轧无缝钢管的工艺流程，包括原材料准备、加热和轧制、冷却和修边等步骤。

1. 原材料准备

热轧无缝钢管的原材料通常为圆坯（也称为毛坯）。圆坯是通过连铸或锻造制成的，其直径和长度根据不同规格的钢管需求而定。在生产之前，需要对圆坯进行外观检查和化学成分分析，确保其质量符合要求。

2. 加热和轧制

2.1 加热 圆坯需要经过加热处理，以提高其塑性和可变形性。加热通常采用感应加热或火焰加热的方式进行。在感应加热中，圆坯通过感应线圈中的电流产生涡流，并且由于涡流效应而发生加热。火焰加热则是利用火焰的高温将圆坯加热至适当的温度。

2.2 轧制 加热后的圆坯被送入轧机，经过一系列的轧制工序进行塑性变形。首先，圆坯通过粗轧机进行初步轧制，将其直径减小到一定程度。然后，通过中间轧机和精轧机进行进一步的轧制，使钢管直径逐渐减小，并且壁厚逐渐增加。在这个过程中，可以根据需要使用多辊轧制机、斜辊轧制机等不同类型的设备。

3. 冷却和修边

3.1 冷却 经过轧制后的钢管需要进行冷却处理，以恢复其力学性能和尺寸稳定性。通常采用水冷或气冷的方式进行。水冷可以快速降低钢管温度，并且具有良好的冷却效果；气冷则相对较慢，但可以避免钢管表面出现水迹等问题。

3.2 修边 经过冷却处理后的钢管可能存在一些缺陷或不规则形状，需要进行修边操作。修边主要是通过切割或磨削等方式将钢管两端的不规则部分去除，使其具有一定的平整度和尺寸精度。

4. 检测和包装

4.1 检测 热轧无缝钢管在生产过程中需要进行多种检测，以确保其质量符合要求。常见的检测方法包括尺寸检测、外观检查、化学成分分析、力学性能测试等。通过这些检测手段，可以对钢管的尺寸、表面质量、化学成分和力学性能等进行全面评估。 4.2 包装 经过检测合格的热轧无缝钢管需要进行包装，以便运输和储存。常见的包装方式包括捆扎包装、打包包装等。在包装过程中，需要注意保护钢管免受损坏，并标明产品名称、规格、数量等信息。

40cr无缝管参考对应钢号

我国GB的标准钢号是40Cr、德国DIN标准材料编号1.17035/1.7045、德国DIN标准钢号41Cr4/42Gr4、英国EN标准钢号18、英国BS标准钢号41Cr4、法国AFNOR标准钢号42C4、法国NF标准钢号38Cr4/41Cr4、意大利UNI标准钢号41Cr4、比利时NBN标准钢号42Cr4、瑞典SS标准钢号2245、美国AISI/SAE/ASTM标准钢号5140、日本JIS标准钢号SCr440(H)/SCr440、美国AISI/SAE/ASTM标准钢号5140、国际标准化组织ISO标准钢号41Cr4。

40cr无缝管调质处理规范：

淬火温度850℃ ±10℃，油冷；回火温度520℃±10℃，水、油空冷。

40cr无缝管特性：

中碳调制钢，冷镦模具钢。该钢价格适中，加工容易，经适当的热处理以后可获得一定的韧性、塑性和耐磨性。正火可促进组织球化，改进硬度小于160HBS毛坯的切削性能。在温度550~570℃进行回火，该钢具有******的综合力学性能。该钢的淬透性高于45钢，适合于高频淬火，火焰淬火等表面硬化处理等。

40cr无缝管用途:

这种钢经调质后用于制造承受中等负荷及中等速度工作的机械零件，如汽车的转向节、后半轴以及机床上的齿轮、轴、蜗杆、花键轴、顶尖套等；经淬火及中温回火后用于制造承受高负荷、冲击及中等速度工作的零件，如齿轮、主轴、油泵转子、滑块、套环等；经淬火及低温回火后用于制造承受重负荷、低冲击及具有耐磨性、截面上实体厚度在25mm以下的零件，如蜗杆、主轴、轴、套环等；经调质并高频表面淬火后用于制造具有高的表面硬度及耐磨性而无很大冲击的零件，如齿轮、套筒、轴、主轴、曲轴、心轴、销子、连杆、 螺钉、螺帽、进气阀等。此外，这种钢又适于制造进行碳氮共渗处理的各种传动零件，如直径较大和低温韧性好的齿轮和轴。

40cr无缝管供货状态及硬度,退火态，硬度≤207HBS。

无缝管规格表

锅炉管 规格

规格 规格 规格 规格

4*1/6-14*1-3 38*5.5 89*5 133*18

14*3.5 42*3 89*5.5 159*6

14*4 42*3.5 89*6 159*6.5

16*3 42*4 89*7 159*7

18*2 42*5 89*7.5 159*8

18*3 42*6 89*8 159*9.5

18*4 42*8 89*9 159*10

18*5 45*3 89*10 159*12

19*2 45*4 89*11 159*14

21*4 45*5 89*12 159*16

22*2.5 45*6 108*4.5 159*18

22*3 45*7 108*5 159*20

22*4 48*4 108*6 159*28

22*5 48*4.5 108*7 168*6

25*2.5 48*5 108*8 168*7

25*3 48*6 108*9 168*8

25*4 48*7 108*10 168*9.5

25*5 48.3*12.5 108*12 168*10

25*5.5 51*3 108*14 168*11

27*3.5 51*3.5 108*15 168*12

27*4 51*4 108*16 168*14

27*5 51*5 108*20 168*15

27*5.5 51*6 114*5 168*16

28*2.5 57*4 114*6 168*18

28*3 57*5 114*7 168*20

28*3.5 57*5.5 114*8 168*22

28*4 57*6 114*8.5 168*25

30*2.5 60*4 114*9 168*28

32*2.5 60*4 114*10 180*10

32*3 60*5 114*11 194*10

32*3.5 60*6 114*12 194*12

32*4 60*7 114*13 194*14

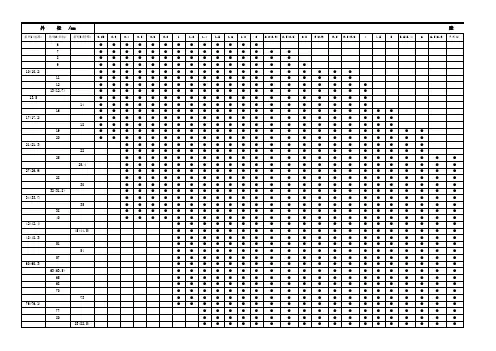

系列1(标准)系列2(非标)系列3(特殊)0.250.30.40.50.60.811.21.41.51.61.822.2(2.3)2.5(2.6)2.83(2.9)3.23.5(3.6)44.555.5(5.4)66.5(6.3)7(7.1)6●●●●●●●●●●●●●7●●●●●●●●●●●●●●●8●●●●●●●●●●●●●●●9●●●●●●●●●●●●●●●●10(10.2)●●●●●●●●●●●●●●●●●●●11●●●●●●●●●●●●●●●●●●●12●●●●●●●●●●●●●●●●●●●●13(12.7)●●●●●●●●●●●●●●●●●●●●13.5●●●●●●●●●●●●●●●●●●●●14●●●●●●●●●●●●●●●●●●●●16●●●●●●●●●●●●●●●●●●●●●●17(17.2)●●●●●●●●●●●●●●●●●●●●●●18●●●●●●●●●●●●●●●●●●●●●●19●●●●●●●●●●●●●●●●●●●●●●●●20●●●●●●●●●●●●●●●●●●●●●●●●21(21.3)●●●●●●●●●●●●●●●●●●●●●●22●●●●●●●●●●●●●●●●●●●●●●25●●●●●●●●●●●●●●●●●●●●●●●●25.4●●●●●●●●●●●●●●●●●●●●●●●●27(26.9)●●●●●●●●●●●●●●●●●●●●●●●●28●●●●●●●●●●●●●●●●●●●●●●●●30●●●●●●●●●●●●●●●●●●●●●●●●32(31.8)●●●●●●●●●●●●●●●●●●●●●●●●34(33.7)●●●●●●●●●●●●●●●●●●●●●●●●35●●●●●●●●●●●●●●●●●●●●●●●●38●●●●●●●●●●●●●●●●●●●●●●●●40●●●●●●●●●●●●●●●●●●●●●●●●42(42.4)●●●●●●●●●●●●●●●●●●●●45(44.5)●●●●●●●●●●●●●●●●●●●●48(48.3)●●●●●●●●●●●●●●●●●●●●51●●●●●●●●●●●●●●●●●●●●54●●●●●●●●●●●●●●●●●●●●57●●●●●●●●●●●●●●●●●●●●60(60.3)●●●●●●●●●●●●●●●●●●●●63(63.5)●●●●●●●●●●●●●●●●●●●●65●●●●●●●●●●●●●●●●●●●●68●●●●●●●●●●●●●●●●●●●●70●●●●●●●●●●●●●●●●●●●●73●●●●●●●●●●●●●●●●●●●●76(76.1)●●●●●●●●●●●●●●●●●●●●77●●●●●●●●●●●●●●●●●●80●●●●●●●●●●●●●●●●●●83(82.5)●●●●●●●●●●●●●●●●●●外 径 /mm壁 85●●●●●●●●●●●●●●●●●●89(88.9)●●●●●●●●●●●●●●●●●●95●●●●●●●●●●●●●●●●●●102(101.6)●●●●●●●●●●●●●●●●●●108●●●●●●●●●●●●●●●●●●114(114.3)●●●●●●●●●●●●●●●●●121●●●●●●●●●●●●●●●●●127●●●●●●●●●●●●●●●133●●●●●●●●●●●●140(139.7)●●●●●●●●●●142(141.3)●●●●●●●●●●146●●●●●●●●●●152(152.4)●●●●●●●●●●159●●●●●●●●168(168.3)●●●●●●●●180(177.8)●●●●●●●●194(193.7)●●●●●●●●203●●●●●●●●219(219.1)●●●245(244.5)●●●273●●2993253403513563774024064264504574805005085305606106307.588.59(8.8)9.5101112(12.5)1314(14.2)151617(17.5)18192022(22.2)2425262830323436384042455055
