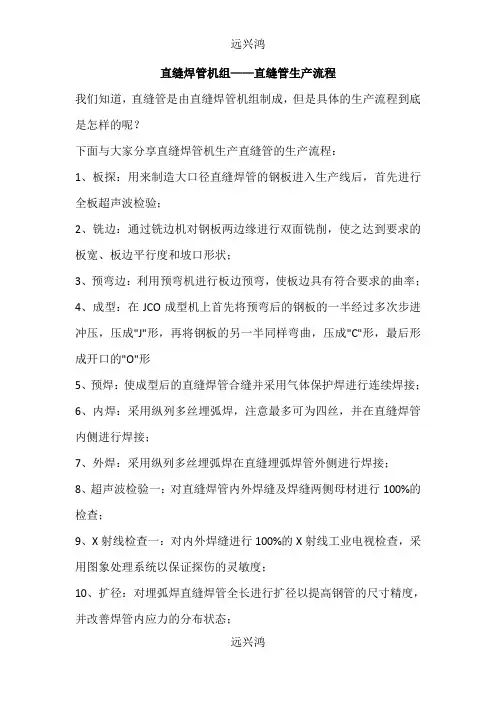

直缝焊管机组——直缝管生产流程

我们知道，直缝管是由直缝焊管机组制成，但是具体的生产流程到底是怎样的呢？

下面与大家分享直缝焊管机生产直缝管的生产流程：

1、板探：用来制造大口径直缝焊管的钢板进入生产线后，首先进行全板超声波检验；

2、铣边：通过铣边机对钢板两边缘进行双面铣削，使之达到要求的板宽、板边平行度和坡口形状；

3、预弯边：利用预弯机进行板边预弯，使板边具有符合要求的曲率；

4、成型：在JCO成型机上首先将预弯后的钢板的一半经过多次步进冲压，压成"J"形，再将钢板的另一半同样弯曲，压成"C"形，最后形成开口的"O"形

5、预焊：使成型后的直缝焊管合缝并采用气体保护焊进行连续焊接；

6、内焊：采用纵列多丝埋弧焊，注意最多可为四丝，并在直缝焊管内侧进行焊接；

7、外焊：采用纵列多丝埋弧焊在直缝埋弧焊管外侧进行焊接；

8、超声波检验一：对直缝焊管内外焊缝及焊缝两侧母材进行100%的检查；

9、X射线检查一：对内外焊缝进行100%的X射线工业电视检查，采用图象处理系统以保证探伤的灵敏度；

10、扩径：对埋弧焊直缝焊管全长进行扩径以提高钢管的尺寸精度，并改善焊管内应力的分布状态； 远兴鸿

远兴鸿

11、水压试验：在水压试验机上对扩径后的钢管进行逐根检验以保证焊管达到标准要求的试验压力，该机具有自动记录和储存功能；

12、倒棱：将检验合格后的焊管进行管端加工，达到要求的管端坡口尺寸；

13、超声波检验二：再次逐根进行超声波检验以检查直缝焊管在扩径、水压后可能产生的缺陷；

14、X射线检查二：对扩径和水压试验后的钢管进行X射线工业电视检查和管端焊缝拍片；

15、管端磁粉检验：进行此项检查以发现管端缺陷；

16、防腐和涂层：合格后的大口径直缝焊管根据用户要求进行防腐和涂层。

（直缝焊管机组——直缝管生产流程）

- 1 - 直缝焊接钢管的生产工艺

直缝焊接钢管是一种常见的钢管制造工艺，它的生产过程主要包括下列步骤：首先，钢板经过切割和矫直处理，然后进入钢管生产线进行冷轧或热轧加工，经过成形、焊接、校直、水压测试等工序后，最终形成直缝焊接钢管。

在生产过程中，焊接是一个关键的环节。焊接分为长焊缝和短焊缝两种方式，采用高频电阻焊接或亚弧气体保护焊接。在焊接过程中，需要保证焊接接头的质量，避免产生焊接缺陷，如焊接裂纹、夹渣、气孔等。

校直是直缝焊接钢管生产中的另一个重要步骤。校直的目的是消除钢管内部和外部的应力，使钢管形成一定的弯曲程度，保证钢管的尺寸和形状符合要求，同时提高钢管的强度和韧性。

最后，直缝焊接钢管需要进行水压测试，以确保钢管的质量和性能符合标准要求。水压测试时，将钢管内充满水，在高压下进行测试，检测钢管是否存在泄漏、扭曲等问题。

综上所述，直缝焊接钢管生产工艺需要经过多个工序，其中焊接、校直和水压测试是关键环节，生产过程中需要注意控制质量和避免缺陷的产生，以确保生产出符合标准要求的优质钢管。

直缝焊接钢管的生产工艺

1. 材料准备

直缝焊接钢管的生产过程首先需要准备好钢板。选择合适的钢板是保证产品质量的基础。一般采用冷轧、热轧或电解锌钢板作为原材料。在选择钢板时，要考虑钢板厚度、化学成分、强度等因素。

2. 钢板开卷

在钢板开卷时，需要注意保证钢板的平整度和无变形。在开卷机中，将绕着钢板的外圈钢带切割后，用卷板机将钢板从卷筒中卷取下来，用控制设备控制开卷速度和开卷张力，确保钢板不变形。

3. 钢板预处理

对开卷后的钢板进行预处理，包括除锈、刨边、切割等。首先通过钢丝刷和刮刀等除去钢板表面的氧化物和污垢，然后用刨床削除钢板边缘的毛刺。接着将钢板切成所需长度。

4. 辊压成型

经过预处理后的钢板，在直缝焊管机上进行滚压成型。在辊压成型的过程中，钢板经过多次弯曲和拉伸，从而成为圆形钢管的前身。其中辊模的准确性和平整度对最终产品的质量至关重要。

5. 焊接

经过辊压成型后的钢板转移到焊接机上，进行直缝焊接。根据工艺要求分为高频焊接和埋弧焊接两种方式。钢管的焊接质量及焊缝内外观的美观度对钢管的质量和使用寿命有很大的影响。

6. 焊后处理

焊后处理包括切割成型、焊接缝校直、直管的端面平整度加工、外表面喷漆等。在切割成型过程中，要确保切割长度准确，切割面平整光滑。校直时需注意防止拉伸过量。直管的端面平整度加工可以选择钢球压制或加磨机器磨平。

7. 包装运输

最后，在对产品进行质量检测，确认无误后，完成包装和装运。通常使用塑料薄膜、编织袋、钢盘等包装物，以确保钢管在运输过程中的安全和防潮。 总之，直缝焊接钢管的生产工艺，需要注意各个环节的细节，保证产品质量和生产效率。经过不断的改进和完善，直缝焊接钢管已成为现代工业中不可缺少的一种材料。

三种焊管生产工艺流程

钢管生产技术的发展开始于自行车制造业的兴起，19世纪初期石油的开发，两次世界大战期间舰船、锅炉、飞机的制造，第二次世界大战后火电锅炉的制造，化学工业的发展以及石油天然气的钻采和运输等，都有力地推动着钢管工业在品种、产量和质量上的发展。通常钢管按照生产方法，分为无缝钢管和焊接钢管两种类型，无缝钢管前期已经为大家介绍了，这次主要给大家介绍焊接钢管。

焊接钢管即有缝钢管，其生产是将管坯（钢板和钢带）用各种成型方法弯卷成要求的横断面形状和尺寸的管筒，再用不同的焊接方法将焊缝焊合而得到钢管的过程。相比于无缝钢管焊管具有产品精度高，尤其是壁厚精度、主设备简单，占地小、生产上可以连续化作业、生产灵活、机组的产品范围宽等特点。

一、螺旋钢管生产工艺大致如下：

1、螺旋钢管原材料即带钢卷、焊丝、焊剂。

2、成型前带钢经过矫平、剪边、刨边，表面清理输送和

予弯边处理。

3、采用焊缝间隙控制装置来保证焊缝间隙满足焊接要求，管径、错边量和焊缝间隙都得到严格的控制。 4、切成单根钢管后，每批钢管头三根要进行严格的首检制度，检查焊缝的力学性能，化学成份，溶合状况，钢管表面质量以及经过无损探伤检验，确保制管工艺合格后，才能正式投入生产。

二、直缝埋弧焊管：

而直缝埋弧焊管（LSAW）一般是以钢板为原料，经过不同的成型工艺，采用双面埋弧焊接和焊后扩径等工序形成焊管。

主要设备有铣边机、预弯机、成型机、预焊机、扩径机等。同时直缝埋弧焊管的成型型方式有UO(UOE)、RB(RBE)、JCO（JCOE）等多种。将钢板在成型模内先压成U 形，再压成O 形，然后进行内外埋弧焊，焊后通常在端部或全长范围扩径（Expanding）称为UOE 焊管，不扩径的称为UO 焊管。将钢板辊压弯曲成型（Roll Bending)，然后进行内外埋弧焊，焊后扩径为RBE 焊管或不扩径为RB 焊管。将钢板按J 型-C 型-O 型的顺序成型，焊后进行扩径为JCOE 焊管或不扩径为JCO 焊管
