RS 300÷1200/M BLU Series

Low NOx Modulating Gas BurnersPO0013UK00 09/2013产品概览

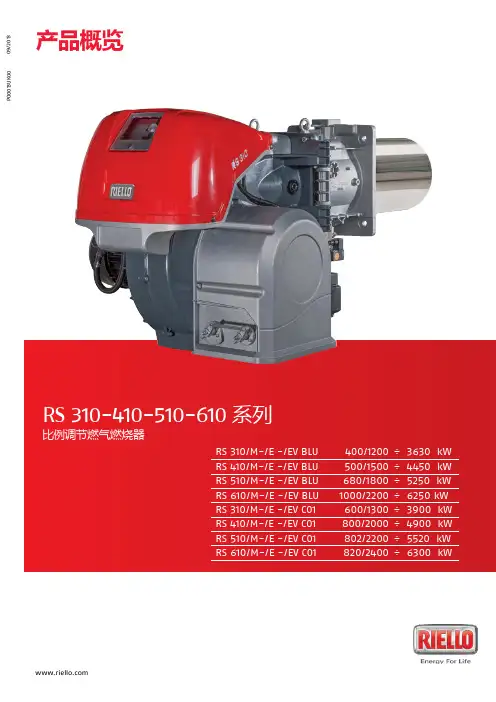

RS 310-410-510-610 系列

比例调节燃气燃烧器

RS 310/M-/E -/EV BLU400/1200÷ 3630 kW

RS 410/M-/E -/EV BLU500/1500÷ 4450 kW

RS 510/M-/E -/EV BLU680/1800÷ 5250 kW

RS 610/M-/E -/EV BLU1000/2200÷ 6250 kW

RS 310/M-/E -/EV C01600/1300÷ 3900 kW

RS 410/M-/E -/EV C01800/2000÷ 4900 kW

RS 510/M-/E -/EV C01802/2200÷ 5520 kW

RS 610/M-/E -/EV C01820/2400÷ 6300 kWRS 310-410-510-610 Series Modulating Gas Burners

利雅路公司通过近几年大规模技术研究及广泛测试，研发出了新一代大功率整体式燃烧器 RS 系列，在工业用燃烧器领域取得了最

新的技术突破，使公司在能源管理这一重要领域继续保持一直以来的领先地位。

新推出的出力范围在 3-6 MW 的 RS 310-410-510-610 系列燃烧器集卓越的燃烧性能、出色的产品质量和超高的可靠性于一体，

充分体现了利雅路一贯的技术特长。

RS 310-410-510-610 系列燃烧器的出力范围为 1200-6300 kW，适用于中低温的热水锅炉、热风及蒸汽锅炉和导热油炉。

此系列燃烧器的运行模式为“平滑两段火”或“比例调节”模式。

RS 310-410-510-610 系列燃烧器具备黄火焰及低NOx火焰，采用多种空气-燃料比例控制配置；设备调试时可通过机械比调控制

比例调节运行模式，通过电子比调可获得更高的比调运行性能及效率，通过变频技术可同时降低噪音排放及耗电量。

2902967 (0)安装, 使用及维护说明书

强制通风燃气燃烧器 编码型号类型

3761900RS5

920 T1一段火运行29671中文目录

1.燃烧器描述

一段火强制通风燃气燃烧器.

1.1燃烧器附件 带绝热垫的法兰. . . . . . . . . . . . . . 1 将法兰安装到锅炉上的螺栓和螺母. . . . . . . . . . . . . .. 4法兰用螺栓螺母 . . . . . . . . . . . . . 1 7针插头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1马达启动电容

. . . . . . . . . . . . . . . 1 1.燃烧器描述. . . . . . . . . . . . . . . . . . . . . . . 11.1燃烧器附件. . . . . . . . . . . . . . . . . . . . . . . 12.技术参数. . . . . . . . . . . . . . . . . . . . . . . . . 22.1技术参数. . . . . . . . . . . . . . . . . . . . . . . . . 22.2外观尺寸. . . . . . . . . . . . . . . . . . . . . . . . . 22.3工作范围. . . . . . . . . . . . . . . . . . . . . . . . . 33.安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . 43.1锅炉安装. . . . . . . . . . . . . . . . . . . . . . . . . 43.2燃气阀组电气连接. . . . . . . . . . . . . . . . . . 43.3燃气管线. . . . . . . . . . . . . . . . . . . . . . . . . 53.4电极定位. . . . . . . . . . . . . . . . . . . . . . . . . 53.5电气连接. . . . . . . . . . . . . . . . . . . . . . . . .

Installation, use and maintenance instructions安装、使用和维护手册

Forced draught gas burners

强制通风燃气燃烧器

20044037 (2) - 02/2012CODE - 代码

MODEL - 型号TYPE -

类型

20042306

RS 70821 T120042307RS 100822 T120042305RS 130823 T1GB

CN

Progressive two-stage operation平滑两段火运行目录技术数据. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .页码 2可选型号列表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2燃烧器描述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3包装 - 重量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3最大尺寸. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3标准配置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3出力范围. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4测试锅炉. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4商用锅炉. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4燃气压力. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6锅炉前板. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6燃烧筒长度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6固定燃烧器到锅炉上. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6燃烧头设定. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7燃气管道. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8电气系统. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9点火前调整. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12伺服马达. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12燃烧器启动. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12燃烧器点火. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12燃烧器校准: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131 - 点火出力 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132 - 最大出力 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133 - 最小出力 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144 - 中间出力 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145 - 风压开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156 - 最小燃气压力开关. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15火焰监测. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15燃烧器运行. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16最终检查. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17维护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17燃烧器启动周期及故障诊断 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18控制盒复位及诊断. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18故障- 可能的原因- 排除故障建议 . . . . . . . . . . . . . . . . . . . . . . . 19状态面板 (可选). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20配件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
