露天台阶中深孔爆破设计说明书设计：（作业一）郝利军设计审批：计划审核：（成绩）评语：施爆时间：2011年11月10日9时25分爆破任务书编号：NO.2011-10-23-802✄………………………………………………………………………………………………………………八、爆破任务书回执单编号：NO.2011-10-23-802注：请现场负责人在作业后，将此回执单当日反馈到技术组。
原因一栏中填写未完成原因，若完成填一、工程环境与地质条件1、工程环境条件：台阶水平：；勘探线：坐标：X＝，Y＝其它：2、工程地质、水文条件矿岩说明：硬度系数：裂隙情况：水文情况：其它：3、爆破要求（1）依据《民用爆炸物品安全管理条例》（国务院第446号令）；《矿山安全法》；《爆破安全规程》（GB6722－2003）等进行爆破设计。
（2）采用多排微差起爆技术，有效控制爆破震动、后冲和飞石。
（3）爆破后的台阶要规整，避免出现根底、伞相、迟爆、拒爆等现象，杜绝早爆，实行严格的控制。
二、爆破参数三、布孔形式、装药技术、起爆网路敷设及起爆方法1、布孔形式：☑三角形；□矩形2、装药技术⑴连续注药☑⑵隔层装药：□隔离器隔离（下部药柱： m;上部药柱： m）；□矿粉或炮泥隔离（下部药柱： m;上部药柱： m）。
3、起爆网络敷设采用微差（斜向、平行）起爆网路进行敷设，以 23 ms或段导爆管雷管下孔， ms或段导爆管雷管地表连接， 53 孔一爆。
4、起爆方法为：☑电力起爆体系；□脉冲起爆体系。
四、施工流程五、实测孔网参数（附炮孔编号示意图）此设计采用三角形布孔方式1、台阶高度H：H=8mm；2、钻孔直径d：d=0.22m；3、坡面角α：α=60°～75°；取α=65°；4、最小抵抗线W1:W1=(0.6～0.9)H；取W1=0.7×8=5.6m；5、安全距离C：C≥2.5～3m；取C=3m；W1≥Hcotα+C；W1≥8×cot65°+3=6.7；符合要求6、垂直孔超深h：h=(0.15～0.35)W d取 0.2h=0.2×5.6=1.12m；7、钻孔深度L：L=H+h;L=8+1.12=9.12m；8、孔距a：a=m W1；m≥1；取m=1.2；a=1×5.6=5.6m；9、排距b：b=asin60°=5m10、堵塞长度L1:常用经验公式 l=(20～40)d；l=30×0.22=6.6m；11 炸药单耗q:q=0.247㎏/ m3；12 单孔装药量：采用毫秒爆破时 Q′=KqabH；K—考虑矿岩阻力作用的增加系数，一般取1.1～1.2；K取1.15 Q′=1.15×0.247×5×5.6×8=64kg；13、装药长度：L2=L-L1=9.12-6.6=2.25m；14、布孔方式：多排布孔三角形布孔；15、总列数（300-3）/5.6=53列，总排数（50-3）/5.6=9排；总孔数53×9-53×9÷3=318个；16、总装药量=318×64=20352㎏；17、爆破土量方 300×50×8-200×25×8=80000m318、装药形式本设计采用台阶微差爆破，垂直孔连续装药；19、深孔台阶微差爆破间隔时间确定△t=KW1=4×5.6=23ms;K=3～6ms/m,硬岩取小值，软岩取大值。

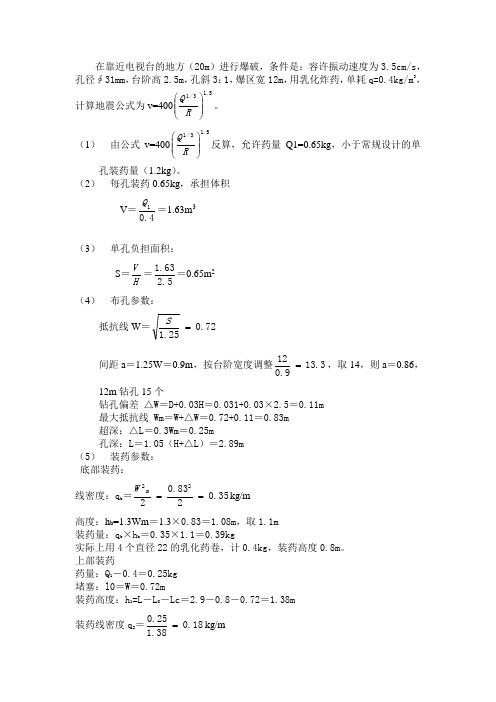

在靠近电视台的地方（20m ）进行爆破，条件是：容许振动速度为3.5cm/s ，孔径∮31mm ，台阶高2.5m ，孔斜3：1，爆区宽12m ，用乳化炸药，单耗q=0.4kg/m 3，计算地震公式为v=4005.131⎪⎪⎭⎫⎝⎛R Q /。
（1） 由公式v=4005.131⎪⎪⎭⎫⎝⎛R Q /反算，允许药量Q1=0.65kg ，小于常规设计的单孔装药量（1.2kg ）。
（2） 每孔装药0.65kg ，承担体积 V ＝4.01Q ＝1.63m 3（3） 单孔负担面积： S ＝HV ＝5.263.1＝0.65m 2（4） 布孔参数：抵抗线W ＝72.025.1=S间距a ＝1.25W ＝0.9m ，按台阶宽度调整3.139.012=，取14，则a ＝0.86，12m 钻孔15个钻孔偏差 △W ＝D+0.03H ＝0.031+0.03×2.5＝0.11m 最大抵抗线 Wm ＝W+△W ＝0.72+0.11＝0.83m 超深：△L ＝0.3Wm ＝0.25m孔深：L ＝1.05（H+△L ）＝2.89m （5） 装药参数： 底部装药： 线密度：q b ＝35.0283.0222==mWkg/m高度：h b =1.3Wm ＝1.3×0.83＝1.08m ，取1.1m 装药量：q b ×h b ＝0.35×1.1＝0.39kg实际上用4个直径22的乳化药卷，计0.4kg ，装药高度0.8m 。
上部装药药量：Q 1－0.4＝0.25kg 堵塞：l0＝W ＝0.72m装药高度：h 1=L －L 0－Lc ＝2.9－0.8－0.72＝1.38m 装药线密度q 2＝18.038.125.0=kg/m实际用∮17长500mm 光爆药卷，延米装药量0.23kg ，实际上部装两药卷计0.23kg ，长1.0m ，堵塞变为1.1m ，可能产生一些大块。
总装药量Q ＝0.4+0.23＝0.63kg 平均单耗q=44.072.05.212=⨯⨯Qkg/m3每立方米岩石炮孔消耗量01.272.05.2129.25.1=⨯⨯⨯m/m 3(6)主要参数汇总表，见表此例也可以保持正常排间距，采用孔内微差起爆；也可以把2.5m 的台阶分成两个1.25m 的台阶。
岩土爆破常用公式一、浅孔台阶爆破常用公式、各参数取值范围：1、主爆孔：（1）、孔径：d=（36-42）mm (2)、抵抗线：w=（20-40）或w=(0.4-1)H（3）、阶高度：H≤5m （4）、孔距：a=(1-2)w (5)、排距：b=（0.8-1）w。
（6）、炸药单耗：q=（0.35-0.45）kg/m3 (石灰岩、常用)。
（7）、单孔装药量：Q=q.a.b.H2、预裂孔：（1）、孔距：a=（8-12）d （2）、超深：h=(0.1-0.15)H（3）、单孔装药量：Q预=Q主的（1/2-1/3）岩石整体性好取小值、反之取大值。
（4）、线装药密度：L线=4Q预/∏d2⊿单位：kg/m d:炮孔直径、炸药密度、膨化炸药：800kg/m3乳化炸药：1000kg/m33、安全控制方面公式：（1）、爆破震动公式：V=k(Q1/3/R)a k取150、a取1.5（2）、爆破飞石公司：R f=20k f n2w k f=（1-1.5）安全系数、n：爆破作用指数：松动爆破：（0.35-1.0）。
抛掷爆破：（1-3）。
（3）、爆破爆破冲击波安全距离公司：R=kQ1/3单位m ,k:与装药途径和爆破程度有关的系数，对建筑物k=1-2 对人员：取k=10.二、深孔台阶爆破常用公式、各参数取值范围：1、主爆孔：（1）、孔径：d≥50mm (2)、抵抗线：w=（20-40）（3）、孔距：a=(0.6-1.4)w (4)、排距：b=0.8a (5)、孔深：H≥5m一般取10-15m（6）、超深：h=（0.15-0.35）w 其它同浅孔台阶爆破三、井巷掘进爆破常用公式、各参数取值范围：（1）、孔径：d=（32-42）mm(2)、孔深：L：巷道断面积：s≥12m2取（1.5-2.2）m s≤12m2取（1.2-1.8）m(3)、炮孔个数：N=3.3(fs2)1/3f取（7-20）s:巷道断面积。
（4）、炸药单耗：q=1.1k0(f/s)1/2 k0=525/p p:炸药爆力、乳化炸药p=260、f.s同上。
II露天深孔爆破：一．深孔台阶爆破的基本知识：孔径大于50mm,孔深大于5m的台阶爆破叫深孔台阶爆破。
1．台阶要素：1）台阶高度H（m）。
2）底盘抵抗线W1（m）。
3）超钻深度h（m）。
4）炮孔深度H（m）。
5）炮孔长度L（m）。
6）装药长度L1(m)。
7）堵塞长度L2（m）。
8）孔距a(m)9）排距b(m)10）台阶的坡面角＠（m）。
11）台阶上边线到前排孔中心距离B（m）。
12）药包中心到临空面的最小距离W（m）。
2．钻孔形式：深孔爆破钻孔形式一般分为垂直钻孔和倾斜钻孔二种，也有个别情况采用水平钻孔。
垂直钻孔和倾斜钻孔使用条件和优缺点见下表。
从下表中可以看出斜孔比垂直孔具有更多优点，但钻孔的技术操作较复杂，孔的长度也比垂直孔长，装药时易堵孔，所以垂直孔仍很使用广泛。
3．钻孔平面布孔方式：布孔方式有单排和多排两种，多排有分方形、矩形及三角形（或梅花形）三种。
从能量均匀分布的观点看，以等边三角形布孔最理想。
方形、矩形布孔一般用于挖沟爆破。
为了提高一次爆破量，目前采用多排孔微差挤压爆破，达到增大爆破规模、降低大块率、爆堆集中便于铲装的目的。
二．露天深孔爆破参数的选择：露天深孔爆破参数包括：孔径D、孔深H、超深h、底盘抵抗线W1、孔距a、排距b、堵塞长度L堵和炸药单耗g。
1．梯段高度H的选择：它是露天深孔爆破的重要参数之一，关系到爆破效果的好坏。
通常根据钻机孔径、铲装设备及开挖的技术条件来选择。
一般情况下：当孔径D=（80-100）mm时，H=（8-12）m,建议H=（10-15）当孔径D=（100-170）mm时，H=（10-15）m,建议H=（15-20）2.超钻深度h的选择：超深是指钻孔超出台阶底盘标高的那一段孔深，其作用是用来克服台阶底盘岩石的夹制作用，使爆破后不留根底，形成平整的底部平台。
超深选取过大，将造成钻孔和炸药的浪费，增大对下一个台阶顶盘的破坏给下一次钻孔造成困难，并且会增大爆破地震坡的强度，超深不足将产生根底和抬高底盘的标高，而影响装运工作。
露天深孔爆破技术深孔：通常是指钻孔直径在75毫米以上,钻孔深度超过5米的钻孔.
一、深孔爆破的类型：开沟深孔爆破和台阶深孔爆破.
二、台阶深孔爆破的爆破参数：孔径、孔距、底盘抵抗线、排距、超深、孔深以及台阶高度、台阶坡面角、边孔距、炸药单耗、每米炮孔装药量、填塞长度、间隔装药时的药包分配及间隔距离、合理微差间隔时间等.
三、与爆破参数有关的因素：
穿孔设备、岩石性质、地质构造及地形条件、使用炸药、爆破技术、不同的使用条件等.
四、爆破参数的设计计算：
1、钻孔直径的选择工程总量、设备效率经济效益等
2、底盘抵抗线的计算经验公式等
3、孔距的计算
4、排距
5、超深
6、孔深
7、孔边距穿孔设备的安全距离
8、台阶高度开采设计要求
9、炸药单耗岩石可爆性、炸药威力、破碎块度及其它特殊要求等
10、每米炮孔装药量用于爆破设计方面
11、填塞长度爆破效果与安全的要求
12、分段装药改善爆破质量和工程降震要求
五、施工技术
㈠、凿岩作业技术
㈡、爆破作业技术
爆区准备、炸药搬运、装药、填塞、网路联接、起爆、爆破警戒、爆后检查等.
六、微差爆破法：是将群药包以毫秒级的时间间隔分组,按一定顺序起爆的一种爆破方法.
起爆顺序、孔内微差起爆等的要求
七、挤压爆破：是指自由面前有堆碴的爆破.
八、预裂爆破与光面爆破
它们都是一种露天周边控制爆破,对预裂爆破来说,预裂孔先于主炮孔起爆,利用形成的预裂缝来降低爆破地震的危害程度；光面爆破时,其它炮孔起爆完现再起爆光面爆破炮孔,以达到产生光滑的轮廓面的目的.
爆破参数选择、施工技术等.。
•露天深孔台阶爆破台阶高度H 钻孔直径d 药卷装药直径d1
❝底盘抵抗线W1：W1=k×d
W1=(0.6~0.9)H
❝超深h：h=(0.15~0.35) W1 h=(0.12~0.30)H h=(8~12)d
❝孔距a：a = mW1 m= 1.0～1.25
❝排距b：b = (0.6~1.0) W1 b = a×sin60°= 0.866a
•钻孔深度L：L=(H+h) /sinαL= L1＋L2
•填塞长度L2 ：L2 = (20~40) d L2 ≮0.75W1
L2 =（0.7~1.0）W1
•装药长度L1 ：
•单耗q：查表
•线装药密度q1：q1=Q／L1
•单孔装药量Q：
•根据以上参数经验公式对深孔爆破进行设计：
H=15m，d=165mm，确定单耗q＝0.35～0.45kg/m3，计算W1、a、b、h、L、L2、单孔药量Q和线装药密度q1。
•如果计算的单孔药量不能满足填塞长度的要求，则要调整W1、a、b等数值，再重新计算调整。
一般来说，岩性、炸药和爆破要求确定后，单耗的数值不应变化太大。
参数设计：H=15m，d=165mm，
W1=35d=5.8m，h=1.6m，L=16.6m，
a=7m，b=5.8m，
确定单耗q＝0.35～0.45kg/m3，
单孔药量Q=qHab=240kg，
采用耦合、连续装药结构，按每m装药量20kg计（装药密度0.95g·cm-3 ），
装药高度L1=12m，填塞长度L2=4.6m。
3.1浅孔爆破主爆区参数设计
孔径d=40mm，台阶高度H=1.5m；
底板抵抗线W1：W1=(0.4~1.0)H，取W1=0.8m；
炮孔间距a：a=(1.0~2.0)W1，取a=1.0m；
炮孔排距b：b=(0.8~1.0) W1，取b=0.8m；
超深h：h＝(0.10~0.15) H，取h=0.2m；
炮孔深度L：L=H+h，L=1.7m；
单位耗药量q：根据经验，取q =0.4kg/m3；
单孔装药量Q：Q=qabH=0.4×1×0.8×1.5＝0.48kg，取Q=0.5kg。
（以上参数根据实爆结果进行调整）
炸药选用直径为32mm的乳化炸药药卷，每支长20cm，重200g，每个炮孔装药长度为0.5m，填塞长度为1.2m。
3.2浅孔爆破预裂爆破参数设计
孔径d=40mm，台阶高度H=1.5m；
预裂炮孔深度L：L=1.7m；
预裂炮孔间距a：a=(8~12)d，取a=0.4m；
线装药密度q线：根据岩石具体情况取系数q线=180g/m；
填塞长度L填=(12~20)d，取L填=0.6m。
单孔装药量Q预=q线(L-L填)=198g，取Q预=200g（不含导爆索的药量）。
缓冲孔与最后一排主炮孔排距，以及缓冲孔与预裂孔的排距均取0.8m，缓冲孔孔距为主爆区孔距的一半，即取0.5m，单孔装药量取主爆区单孔药量的一半，即取250g。
平巷光面爆破光面爆破主要参数有：炮孔直径d孔、炮孔间距a、光爆层厚度W光、周边孔的密集系数m、不耦合系数D和线装药密度q。
一般取：
a=(12～16) d孔或a=(0.5～0.7)m
W光=(15～25) d孔或W光=(0.6～0.8)m
m=a/ W光或m=0.6～0.8
D= d孔/ d药或D=1.25～2.0
q=0.1～0.2kg/m
1.
2.水下钻孔爆破孔径选择：主要取决于钻机型号，同时要考虑导管、钻具的重量，以
便于操作。
水上作业钻孔困难，一般尽量采用较大孔径，以减少钻孔数量。
钻孔直径为φ100～150mm。
3.孔网参数：
坚硬完整岩石：a=（1.0~1.25）W；b=（0.8~1.2）W
裂隙发育或中等硬度岩层：
a=（1.25~1.5）W；b=（1.2~1.5）W
国内水下钻孔超深值一般采用 1.0~1.5m。
在国外，考虑到水下深孔愈深，孔底偏差愈大等因素，钻孔超深一般达到2.0m，在水域较深中钻孔时，超钻深度甚至达到3.0m以上。
W 根据孔深选取、根据装药量调整。
3. 单耗：通常情况下水下钻孔爆破单耗比陆域台阶爆破需增加30%～50%，根据国内外的统计资料分析，q值如表所示。
q=0.45+（0.05~0.15）H
式中：q——炸药单耗，q=0.45是陆域一般台阶爆破的炸药单耗，kg/m3；
H——水深，m
(1)爆破器材的选择：采用抗水、抗压爆破器材。
(2)爆破参数的确定：孔径d：d=115mm，取W＝2.0m，孔距a：a=2.4m，排距b：b=2.0m，
超钻深度Δh：Δh=1.5m，平均钻孔深度L＝3.7m；钻孔14排，每排钻孔16个，共计钻孔224个；单耗按q=0.45+（0.05~0.15）H计算，水深4m，得q＝1.05kg/m3，平均单孔药量按Q=q×a×b×H，H——钻孔深度（包括超深值）计算得Q＝18.6kg，实取Q＝20kg。
药柱直径D：使用乳化炸药药柱，药柱直径D＝90mm。
