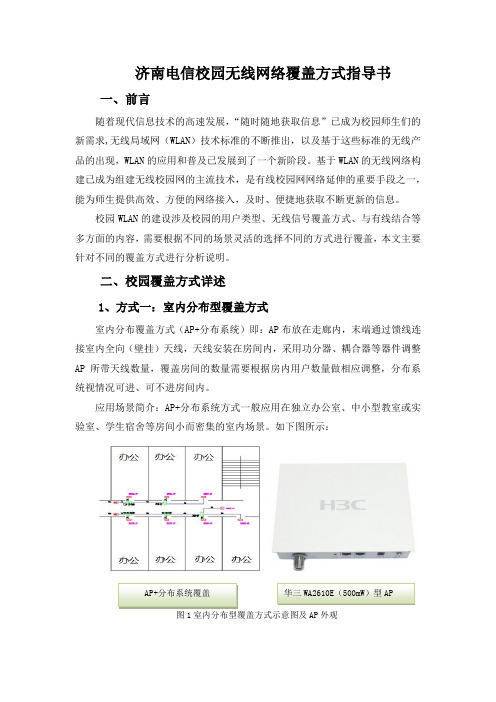

济南电信校园无线网络覆盖方式指导书一、前言随着现代信息技术的高速发展，“随时随地获取信息”已成为校园师生们的新需求,无线局域网（WLAN ）技术标准的不断推出，以及基于这些标准的无线产品的出现，WLAN 的应用和普及已发展到了一个新阶段。
基于WLAN 的无线网络构建已成为组建无线校园网的主流技术，是有线校园网网络延伸的重要手段之一，能为师生提供高效、方便的网络接入，及时、便捷地获取不断更新的信息。
校园WLAN 的建设涉及校园的用户类型、无线信号覆盖方式、与有线结合等多方面的内容，需要根据不同的场景灵活的选择不同的方式进行覆盖，本文主要针对不同的覆盖方式进行分析说明。
二、校园覆盖方式详述1、方式一：室内分布型覆盖方式室内分布覆盖方式（AP+分布系统）即：AP 布放在走廊内，末端通过馈线连接室内全向（壁挂）天线，天线安装在房间内，采用功分器、耦合器等器件调整AP 所带天线数量，覆盖房间的数量需要根据房内用户数量做相应调整，分布系统视情况可进、可不进房间内。
应用场景简介：AP+分布系统方式一般应用在独立办公室、中小型教室或实验室、学生宿舍等房间小而密集的室内场景。
如下图所示：图1室内分布型覆盖方式示意图及AP 外观此类场景电信目前主要采用华三WA2610E （500mW ，单频）型AP ，其并发用户25人以内，最高传输速率150Mbps ，特点是使用较少数量的AP ，即可构造多天线的无线部署环境，可应用于一些空间信号衰减较大、无线信号干扰较多且并发用户较少的场景。
2、方式二：室内放装型覆盖方式室内放装型覆盖方式：采用室内放装型AP （AP 内置天线），不需分布系统，直接单拉AP 进行目标区域的信号覆盖。
应用场景简介：容纳30-60人的中小型教室，100人左右的大型教室及礼堂、实训车间等，此类空间较大，并发用户需求相对集中的区域，均可采用布放放装型AP 进行覆盖,如下图所示：图2室内放装型覆盖示意图及AP 外观1）中小型教室区域可结合现场和建设需求，合理选择将AP 布放在走廊对目标区域一般性覆盖，还是将AP 安装至教室内对目标区域重点性覆盖。
计算机应用技术【摘要】信息技术的迅猛发展极大地促进了网络在高校的普及应用，当今的高校必须采用能够充分利用结合优秀的传统方法及连网的教学模式，来提高校办学质量。
校园局域网是一个非常复杂的网络系统，能够为综合办学、办公自动化、科研及最重要的现代化教学提供了基础平台；对于一个高校来说，校园网是一个庞大的工程之一，必须精心设计、细心施工做到经济适宜、科学智能化、长期稳定运行，也要保证方便为以后校园网络扩展的高校校园网络，同时也要构建校园网骨干网，实现各个分校区和本部之间的连接，以及实现端到端的以太网访问，提高了传输的效率，有效地保证了远程多媒体教学、数字图书馆等业务的开展。
因此本毕业论文将主要以校园局域网络建设过程可能用到的各种技术及实施方案为设计方向，为校园网的建设提供理论依据和实践指导，主要包括需求分析、网络拓扑结构的设计、网络IP地址规划及VLAN划分、交换机和路由的配置及所应用的网络技术、网络管理、网络安全、基于Linux系统服务器架设、无线网络的分布等。
目录一.需求分析 ..................................................................................... 错误！未定义书签。
1.1功能需求分析 ........................................................... 错误！未定义书签。
1.2硬件需求分析....................................................................... 错误！未定义书签。
1.3 软件需求分析...................................................................... 错误！未定义书签。
二．网络拓扑结构的设计................................................................ 错误！未定义书签。
一、项目背景随着信息技术的快速发展，校园网络已成为教育教学、管理、科研等各项工作的基础。
为了满足我校教学楼信息化建设的需要，提高教学质量和教学效率，特制定本教学楼组网设计方案。
二、项目目标1. 实现教学楼内的高速、稳定、安全、可靠的计算机网络环境。
2. 满足教学、科研、管理等多方面的网络需求。
3. 提高网络设备的利用率，降低运维成本。
4. 确保网络的可扩展性和可维护性。
三、网络架构1. 采用星型拓扑结构，中心交换机负责连接各楼层交换机及服务器。
2. 每层设置一台楼层交换机，负责连接该楼层所有终端设备。
3. 中心交换机与服务器之间采用高速光纤连接。
四、设备选型1. 中心交换机：选择品牌知名度高、性能稳定的千兆以太网交换机，如华为S5700系列。
2. 楼层交换机：选择品牌知名度高、性能稳定的百兆以太网交换机，如华为S2700系列。
3. 服务器：选择品牌知名度高、性能稳定的服务器，如戴尔R730系列。
4. 网络终端设备：包括电脑、投影仪、手机等，根据实际需求选择合适的产品。
五、网络配置1. 中心交换机配置：实现VLAN划分，将不同部门的网络流量进行隔离，提高网络安全性。
2. 楼层交换机配置：实现端口镜像，方便网络监控。
3. 服务器配置：根据需求配置服务器，如文件服务器、邮件服务器等。
4. 网络终端设备配置：确保终端设备网络连接稳定，配置防火墙等安全策略。
六、网络安全1. 部署防火墙，实现内外网隔离，防止恶意攻击。
2. 部署入侵检测系统，实时监控网络流量，及时发现并处理异常情况。
3. 定期更新病毒库，确保系统安全。
4. 对重要数据实行加密存储和传输，防止数据泄露。
七、运维管理1. 建立网络设备清单，记录设备型号、配置、位置等信息。
2. 定期检查网络设备运行状态，确保网络稳定。
3. 定期进行网络安全检查，及时处理安全隐患。
4. 培训网络管理人员，提高其业务水平。
八、总结本教学楼组网设计方案充分考虑了校园网络的实际需求，采用先进的技术和设备，确保网络的高速、稳定、安全、可靠。

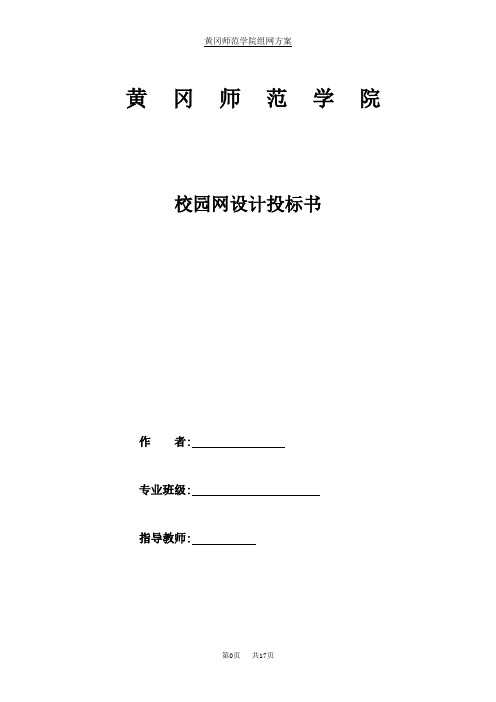

黄冈师范学院校园网设计投标书作者:专业班级:指导教师:目录第一章项目概述 (2)1. 文档大纲 (2)2. 项目背景 (2)3. 项目范围 (2)4. 项目目标 (2)5. 项目标准、规范 (3)第二章用户需求 (3)1. 技术目标 (3)2. 网络系统特点 (3)3. 设计原则 (4)4. 实现意义 (4)第三章综合布线设计 (5)1. 采用综合布线方案概述 (5)2. 工作区子系统设计 (6)3. 水平区子系统设计 (6)4. 垂直主干线子系统设计 (7)5. 设备间子系统设计 (7)6. 建筑群子系统设计 (7)7. 综合布线系统的安装与施工指南 (7)8. 产品选型说明 (7)第四章网络拓扑结构设计 (11)1. 拓扑结构现状 (11)2. 设计说明 (11)3. 拓扑结构图 (13)第五章VLAN、IP规划 (13)1. VLAN、IP划分方案 (13)第六章总结与展望 (15)第一章项目概述1.文档大纲此文档帮助了解本工作组对“黄冈师范学院组网“的详细项目规划，以更好的完成此次组网项目建设。
2.项目背景为了将学校重要的各种信息资源有序高效的组织起来，以满足学校教学、科研、管理和信息交流等方面的需求，黄冈师范学院现有的校园网主干网络己经不能满足日益发展的信息化建设的要求，急需建设一个智能、安全、可运营数字化、覆盖整个校园的校园网。
学校的建设的总体目标是采用先进的网络通信技术和计算机技术，建立一个覆盖主校区的综合网络，实现用户管理、数据管理、信息管理、信息服务、网上办公、网上教学、安全管理等全方位网络应用的要求，使学校的教学、科研和管理达到一个更高的层次。
3.项目范围目前校内主机按10000台左右计算（包括学生公寓），分布在12学院（包括实验室和学院办公室）、学校行政处室和图书馆，学校划分为两个校区（老校园和新校园），需要将所有主机连接成一个校园网，同时还需要考虑将来可扩展性的发展，每个单位（特别是学院）需要构建相当独立的本地网，需要建立专用于本单位的服务器（eg：ftp，web），同时，对于有实验室的学院，需要将教学和办公分开；同时学校有些特殊部门，例如财务处，它即要向学校教工提供工资查询服务，同时又需要限制对财务局域网的访问，其他的还有教务处、图书馆等。
中小型学校网络拓扑优化与扩展指南随着数字化时代的到来，网络已成为中小型学校不可或缺的基础设施之一。
然而，由于网络规模、带宽以及安全性等方面的限制，许多学校在网络拓扑设计和扩展方面面临一些挑战。
本文将提供一份中小型学校网络拓扑优化与扩展的指南，以帮助学校解决这些问题。
一、网络拓扑规划网络拓扑规划是建立一个稳定、高效的网络基础的关键步骤。
在进行网络规划时，应该考虑以下几个因素：1. 学校规模和布局：根据学校的规模和布局，确定网络拓扑结构的种类。
常见的网络拓扑结构有星型、总线型、环型等。
选择适合学校规模和布局的拓扑结构，可以提高网络的可用性和可靠性。
2. 网络设备的部署：根据学校的需求和预算，选择合适的网络设备进行部署。
这包括路由器、交换机、服务器等设备。
合理的设备部署可以提高网络的性能和扩展性。
3. 带宽的规划：根据学校的带宽需求，规划合适的网络带宽。
带宽的规划应考虑学校的教学和管理需求，以及未来的扩展需求。
二、网络扩展与升级随着学校规模的增长和智能化教学工具的普及，网络扩展和升级成为中小型学校亟需解决的问题。
以下是一些网络扩展与升级的建议：1. 增加网络带宽：随着网络使用的增加，学校应考虑增加网络带宽以满足带宽需求。
可以与网络服务提供商合作，升级到更高速率的网络连接。
2. 扩展网络设备：当学校设备连接数超过网络设备的支持能力时，应考虑添加更多的交换机或路由器以支持更多的设备连接。
此外，可以采用虚拟局域网（VLAN）技术，将网络划分为多个逻辑网络，提高网络的性能和管理效率。
3. 引入无线网络：考虑到学生、教师和员工的移动性需求，学校可以引入无线网络。
部署无线接入点（AP）覆盖学校校园，提供无线网络连接，方便用户随时随地接入网络。
4. 安全性升级：网络安全是中小型学校网络拓扑优化的重要方面。
学校应考虑使用防火墙和入侵检测系统等安全设备，加强网络的安全性。
此外，定期进行网络安全演练和教育培训，提高教师和学生的网络安全意识。
IP地址：211.80.192.1-254 学生宿舍vlan 192 网关地址：211.81.192.2/24 211.80.193.1-254 学生宿舍vlan 193 网关地址：211.81.193.2/24211.80.194.1-254 计算中心vlan 194 网关地址：211.81.194.2/24211.80.195.1-254 计算中心vlan 195 网关地址：211.81.195.2/24211.80.196.1-254 教学楼vlan 196 网关地址：211.81.196.2/24211.80.197.1-254 实训楼vlan 197 网关地址：211.81.197.2/24211.80.198.1-254 图书馆vlan 198 网关地址：211.81.198.2/24211.80.199.1-254 办公楼vlan 199 网关地址：211.81.199.2/24 校园网出口路由器地址：202.202.102.105接入ISP的路由器端口地址：202.202.102.106Router0配置：Router>enRouter#conf tRouter(config)#inter s1/0Router(config-if)#ip address 202.202.102.105 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#clock rate 64000Router(config-if)#inter f0/0Router(config-if)#ip address 211.81.199.1 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#route ripRouter(config-router)#network 202.202.102.0Router(config-router)#network 211.81.199.0Router(config-router)#version 2Router(config-router)#Router1配置：Router>enRouter#conf tRouter(config)#inter s1/0Router(config-if)#ip address 202.202.102.106 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#inter f0/0Router(config-if)#Router(config-if)#ip address 192.168.10.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#route ripRouter(config-router)#network 192.168.10.0 Router(config-router)#network 202.202.102.0 Router(config-router)#version 2Router(config-router)#Multilayer Switch0配置：Switch>enSwitch#conf tSwitch(config)#ip routingSwitch(config)#vlan 199Switch(config-vlan)#vlan 198Switch(config-vlan)#vlan 197Switch(config-vlan)#vlan 196Switch(config-vlan)#vlan 195Switch(config-vlan)#vlan 194Switch(config-vlan)#vlan 193Switch(config-vlan)#vlan 192Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport access vlan 199Switch(config-if)#inter range f0/2-9Switch(config-if)#switchport trunk encapsulation dot1q Switch(config-if)#exitSwitch(config)#inter vlan 199Switch(config-if)#ip address 211.81.199.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 198Switch(config-if)#ip address 211.81.198.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 197Switch(config-if)#ip address 211.81.197.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 196Switch(config-if)#ip address 211.81.196.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 195Switch(config-if)#ip address 211.81.195.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 194Switch(config-if)#ip address 211.81.194.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 193Switch(config-if)#ip address 211.81.193.2 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 192Switch(config-if)#ip address 211.81.192.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#route ripSwitch(config-router)#network 211.81.199.0Switch(config-router)#network 211.81.198.0Switch(config-router)#network 211.81.197.0Switch(config-router)#network 211.81.196.0Switch(config-router)#network 211.81.195.0Switch(config-router)#network 211.81.194.0Switch(config-router)#network 211.81.193.0Switch(config-router)#network 211.81.192.0Switch(config-router)#version 2Switch(config-router)#Multilayer Switch1配置：Switch>enSwitch#conf tSwitch(config)#ip routingSwitch(config)#inter range f0/1-6Switch(config-if-range)#switchport trunk encapsulation dot1q Switch(config-if-range)#switchport mode trunkSwitch(config-if-range)#Switch1配置：Switch>enSwitch#conf tSwitch(config)#vlan 192Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 192Switch(config-if-range)#Switch2配置：Switch>enSwitch#conf tSwitch(config)#vlan 192Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 192 Switch(config-if-range)#Switch3配置：Switch>enSwitch#conf tSwitch(config)#vlan 192Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 192 Switch(config-if-range)#Switch4配置：Switch>enSwitch#conf tSwitch(config)#vlan 193Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 193Switch(config-if-range)#Switch5配置：Switch>enSwitch#conf tSwitch(config)#vlan 193Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 193Switch(config-if-range)#Multilayer Switch2配置：Switch>enSwitch#conf tSwitch(config)#ip routingSwitch(config)#inter range f0/1-4Switch(config-if-range)#switchport trunk encapsulation dot1q Switch(config-if-range)#switchport mode trunkSwitch(config-if-range)#Switch6配置：Switch>enSwitch#conf tSwitch(config)#vlan 194Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 194 Switch(config-if-range)#Switch7配置：Switch>enSwitch#conf tSwitch(config)#vlan 194Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 194 Switch(config-if-range)#Switch8配置：Switch>enSwitch#conf tSwitch(config)#vlan 195Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 195 Switch(config-if-range)#Switch9配置：Switch>enSwitch#conf tSwitch(config)#vlan 196Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 196 Switch(config-if-range)#Switch10配置：Switch>enSwitch#conf tSwitch(config)#vlan 196Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 196 Switch(config-if-range)#Switch11配置：Switch>enSwitch#conf tSwitch(config)#vlan 197Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 197 Switch(config-if-range)#Switch12配置：Switch>enSwitch#conf tSwitch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 197 Switch(config-if-range)#Switch13配置：Switch>enSwitch#conf tSwitch(config)#vlan 198Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 198 Switch(config-if-range)#Switch14配置：Switch>enSwitch#conf tSwitch(config)#vlan 199Switch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 199 Switch(config-if-range)#THANKS !!!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。
