13级【半导体集成电路】 A卷试题及答案解析题目/张华斌答案/王嘉达一、填空题（共30分，每空格1分）1.通常含以上的四端口器件，对于CMOS器件而言主要指V IN极、V OUT极、V DD极和V SS极。
【P28-图3.8】2.3.上制造p阱。
4.在PCB5.MOS反相器是MOS数字电路的基本单元，它可以分为静态反相器和动态反相器。
按负载元件和驱动元件之间的连线。
【P62-4.3.1 4.3.2 4.3.3】7.漏、电荷共享（电荷共享）、时间馈通和体效应等问题。
8.应，如寄生晶体管效应、寄生电容效应等。
【P9-正文第四行】9.CMOS反相器的功耗有静态功耗和动态功耗组成。
【P112】10.两极CMOS运算放大器中，为了保证系统稳定一般采用Miller电容作频率补偿，但由于该电容的加入，又会带来零点，这就要求对电路进行进一步的改进，改进方法有消除CC向前耦合的补偿方案和消除术。
二、选择题（共5题，每小题3分，共15分）1.判断一个MOS管是否导通的关键是（D ）与阈值电压作比较。
【P66】A 漏源电压B 栅源电压C 衬底与源间电压D 栅漏电压n沟道增强型MOS管必须在栅极上施加正向偏压，且只有栅源电压大于阈值电压时才有导电沟道产生的n沟道MOS 管。
n沟道耗尽型MOS管是指在不加栅压（栅源电压为零）时，就有导电沟道产生的n沟道MOS管。
2.某集成电路芯片，查手册知其最大输出低电平V OL（MAX）=0.1V，最小输出高电平V OH（MIN）=4.5V，最小输入低电平V IN（MIN）=1.5V，最小输入高电平V IH（MIN）=3.5V，则其低电平噪声容限V NL=（A ）VA 1.4B 1.0C 3.0D 1.2低电平：V NML=|V IL，max-V OL，max| 高电平：V NMH=|V OH，min-V IH，min|3.在数字信号的传输过程中需要传输门单元电路来实现，在传输门传输信号的过程中无阈值电压损失的是（C ）A pMOS传输门B nMOS传输门C CMOS传输门D 都不是【P131-图7.8（C）】4.集成电阻器和电容器的高精度，主要有（C ）所决定。
2025年招聘半导体或芯片岗位笔试题与参考答案(答案在后面)一、单项选择题（本大题有10小题，每小题2分，共20分）1、在半导体工艺中，使用多种类型的光刻胶，其中最常用于大规模集成电路生产的是（）。
A. GRI-45B. GRI-25C. GRI-46D. GRI-422、MOS（金属-氧化物-半导体）制作技术中，晶体管结构所采用的材料中不包括（）。
A. 金属B. 绝缘体C. 导电材料D. 电阻体3.在半导体制造工艺中，以下哪个步骤不属于典型的半导体制造流程？A. 氧化B.光刻C. 薄膜沉积D. 清洗4.下列哪种材料是用于制作半导体器件的理想材料？A. 铜B. 锌C. 石墨D. 硅5、以下哪个半导体工艺技术能够实现更小的晶体管尺寸？A、传统CMOS工艺B、FinFET工艺C、GAAFET工艺D、平面晶体管工艺6、在半导体制造过程中，以下哪个步骤是为了提高硅片的纯度？A、扩散B、蚀刻C、清洗D、热处理7、半导体材料中最常用的材料是什么？（）A. 硅（Si）B. 铜（Cu）C. 金（Au）D. 镁（Mg）8、在芯片制造过程中，光刻技术的主要作用是什么？（）A. 去除不需要的材料B. 增加材料的功能性C. 将电路设计图案转移到硅片上D. 加热固化硅片结构9.在半导体制造工艺中，以下哪个步骤不属于典型的CMOS工艺流程？A. 氧化硅膜沉积B. 光刻C. 切割D. 离子注入 10.在半导体器件中，MOSFET（金属氧化物半导体场效应晶体管）的主要组成部分包括：A. 沟道区B. 源极C. 栅极D. 上述全部二、多项选择题（本大题有10小题，每小题4分，共40分）1、以下哪个物理现象通常用于提高晶体管开关速度？（）A、短沟道效应B、量子隧道效应C、沟道极化D、多晶硅栅极2、在数字电路中，一种常见的数字缓冲器是 _ 。
（）A、反馈触发器B、D触发器C、三态缓冲器D、差分放大器3.以下关于半导体材料的说法正确的是（）：A. SiC的禁带宽度比 Si 更宽B. GaN的发光效率比 Si 更高C. InGaAs 的电子迁移率比 Si 更快D. ZnSe可以用于制造红光 LED4.在半导体器件制造中，对于离子注入工艺，正确的工作原则包括（）：A. 离子注入可以形成三维空间中的杂质分布B. 注入离子可以改变晶格特性，增强材料强度C. 注入离子能量过高，可能导致晶体缺陷D. 离子注入温度应当尽可能高，以提高注入效率5.半导体芯片制造过程中，哪些步骤通常需要使用光刻技术？A. 芯片设计B. 光刻C. 薄膜沉积D. 金属化6.在半导体器件中，MOSFET（金属氧化物半导体场效应晶体管）的主要组成部分包括：A. 沟道区B. 源极C. 次沟道区D. 栅极7、在半导体的制造过程中，以下哪个工艺步骤不用于清洗晶圆？A. 刻蚀B. 化学机械抛光C. 清洁去毛刺D.湿法沉积8、在半导体制造过程中，以下哪种类型的晶圆对齐是用来确保图案精确地转移到光罩上的？A. 接触式对准B. 深亚微米对准C. 缩放对准D. 光学对准9.在半导体行业中，晶体管通常分为两种类型：双极型晶体管（BJTs）和场效应晶体管（FETs）。
第一部分考试试题第0章绪论1.什么叫半导体集成电路？2.按照半导体集成电路的集成度来分，分为哪些类型，请同时写出它们对应的英文缩写？3.按照器件类型分，半导体集成电路分为哪几类？4.按电路功能或信号类型分，半导体集成电路分为哪几类？5.什么是特征尺寸？它对集成电路工艺有何影响？6.名词解释：集成度、wafer size、die size、摩尔定律？第1章集成电路的基本制造工艺1.四层三结的结构的双极型晶体管中隐埋层的作用？2.在制作晶体管的时候，衬底材料电阻率的选取对器件有何影响？。
3.简单叙述一下pn结隔离的NPN晶体管的光刻步骤？4.简述硅栅p阱CMOS的光刻步骤？5.以p阱CMOS工艺为基础的BiCMOS的有哪些不足？6.以N阱CMOS工艺为基础的BiCMOS的有哪些优缺点？并请提出改进方法。
7. 请画出NPN晶体管的版图，并且标注各层掺杂区域类型。
8.请画出CMOS反相器的版图，并标注各层掺杂类型和输入输出端子。
第2章集成电路中的晶体管及其寄生效应1.简述集成双极晶体管的有源寄生效应在其各工作区能否忽略？。
2.什么是集成双极晶体管的无源寄生效应？3. 什么是MOS晶体管的有源寄生效应？4. 什么是MOS晶体管的闩锁效应，其对晶体管有什么影响?5. 消除“Latch-up”效应的方法？6.如何解决MOS器件的场区寄生MOSFET效应？7. 如何解决MOS器件中的寄生双极晶体管效应？第3章集成电路中的无源元件1.双极性集成电路中最常用的电阻器和MOS集成电路中常用的电阻都有哪些？2.集成电路中常用的电容有哪些。
3. 为什么基区薄层电阻需要修正。
4. 为什么新的工艺中要用铜布线取代铝布线。
5. 运用基区扩散电阻，设计一个方块电阻200欧，阻值为1K的电阻，已知耗散功率为20W/c㎡,该电阻上的压降为5V,设计此电阻。
第4章TTL电路1.名词解释电压传输特性 开门/关门电平 逻辑摆幅 过渡区宽度 输入短路电流 输入漏电流静态功耗 瞬态延迟时间 瞬态存储时间 瞬态上升时间 瞬态下降时间瞬时导通时间2. 分析四管标准TTL 与非门（稳态时）各管的工作状态？3. 在四管标准与非门中，那个管子会对瞬态特性影响最大，并分析原因以及带来那些困难。
第一部分考试试题第0章绪论1.什么叫半导体集成电路？2.按照半导体集成电路的集成度来分，分为哪些类型，请同时写出它们对应的英文缩写？3.按照器件类型分，半导体集成电路分为哪几类？4.按电路功能或信号类型分，半导体集成电路分为哪几类？5.什么是特征尺寸？它对集成电路工艺有何影响？6.名词解释：集成度、wafer size、die size、摩尔定律？第1章集成电路的基本制造工艺1.四层三结的结构的双极型晶体管中隐埋层的作用？2.在制作晶体管的时候，衬底材料电阻率的选取对器件有何影响？。
3.简单叙述一下pn结隔离的NPN晶体管的光刻步骤？4.简述硅栅p阱CMOS的光刻步骤？5.以p阱CMOS工艺为基础的BiCMOS的有哪些不足？6.以N阱CMOS工艺为基础的BiCMOS的有哪些优缺点？并请提出改进方法。
7. 请画出NPN晶体管的版图，并且标注各层掺杂区域类型。
8.请画出CMOS反相器的版图，并标注各层掺杂类型和输入输出端子。
第2章集成电路中的晶体管及其寄生效应1.简述集成双极晶体管的有源寄生效应在其各工作区能否忽略？。
2.什么是集成双极晶体管的无源寄生效应？3. 什么是MOS晶体管的有源寄生效应？4. 什么是MOS晶体管的闩锁效应，其对晶体管有什么影响?5. 消除“Latch-up”效应的方法？6.如何解决MOS器件的场区寄生MOSFET效应？7. 如何解决MOS器件中的寄生双极晶体管效应？第3章集成电路中的无源元件1.双极性集成电路中最常用的电阻器和MOS集成电路中常用的电阻都有哪些？2.集成电路中常用的电容有哪些。
3. 为什么基区薄层电阻需要修正。
4. 为什么新的工艺中要用铜布线取代铝布线。
5. 运用基区扩散电阻，设计一个方块电阻200欧，阻值为1K的电阻，已知耗散功率为20W/c㎡,该电阻上的压降为5V,设计此电阻。
第4章TTL电路1.名词解释电压传输特性 开门/关门电平 逻辑摆幅 过渡区宽度 输入短路电流 输入漏电流静态功耗 瞬态延迟时间 瞬态存储时间 瞬态上升时间 瞬态下降时间瞬时导通时间2. 分析四管标准TTL 与非门（稳态时）各管的工作状态？3. 在四管标准与非门中，那个管子会对瞬态特性影响最大，并分析原因以及带来那些困难。
第一部分考试试题第0章绪论1.什么叫半导体集成电路？2.按照半导体集成电路的集成度来分，分为哪些类型，请同时写出它们对应的英文缩写？3.按照器件类型分，半导体集成电路分为哪几类？4.按电路功能或信号类型分，半导体集成电路分为哪几类？5.什么是特征尺寸？它对集成电路工艺有何影响？6.名词解释：集成度、wafer size、die size、摩尔定律？第1章集成电路的基本制造工艺1.四层三结的结构的双极型晶体管中隐埋层的作用？2.在制作晶体管的时候，衬底材料电阻率的选取对器件有何影响？。
3.简单叙述一下pn结隔离的NPN晶体管的光刻步骤？4.简述硅栅p阱CMOS的光刻步骤？5.以p阱CMOS工艺为基础的BiCMOS的有哪些不足？6.以N阱CMOS工艺为基础的BiCMOS的有哪些优缺点？并请提出改进方法。
7. 请画出NPN晶体管的版图，并且标注各层掺杂区域类型。
8.请画出CMOS反相器的版图，并标注各层掺杂类型和输入输出端子。
第2章集成电路中的晶体管及其寄生效应1.简述集成双极晶体管的有源寄生效应在其各工作区能否忽略？。
2.什么是集成双极晶体管的无源寄生效应？3. 什么是MOS晶体管的有源寄生效应？4. 什么是MOS晶体管的闩锁效应，其对晶体管有什么影响?5. 消除“Latch-up”效应的方法？6.如何解决MOS器件的场区寄生MOSFET效应？7. 如何解决MOS器件中的寄生双极晶体管效应？第3章集成电路中的无源元件1.双极性集成电路中最常用的电阻器和MOS集成电路中常用的电阻都有哪些？2.集成电路中常用的电容有哪些。
3. 为什么基区薄层电阻需要修正。
4. 为什么新的工艺中要用铜布线取代铝布线。
5. 运用基区扩散电阻，设计一个方块电阻200欧，阻值为1K的电阻，已知耗散功率为20W/c㎡,该电阻上的压降为5V,设计此电阻。
第4章TTL电路1.名词解释电压传输特性开门/关门电平逻辑摆幅过渡区宽度输入短路电流输入漏电流静态功耗瞬态延迟时间瞬态存储时间瞬态上升时间瞬态下降时间瞬时导通时间2. 分析四管标准TTL与非门（稳态时）各管的工作状态？3. 在四管标准与非门中，那个管子会对瞬态特性影响最大，并分析原因以及带来那些困难。
![[英语考试]半导体集成电路cmos试题](https://img.taocdn.com/s1/m/fbabefc7227916888586d754.png)

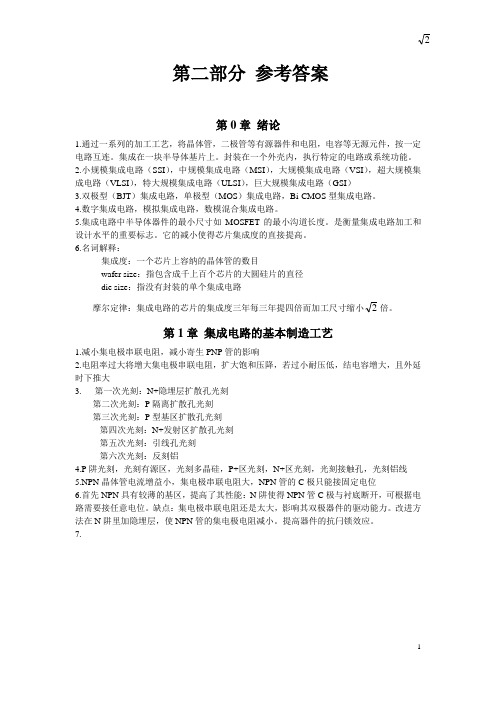

第二部分参考答案第0章绪论1.通过一系列的加工工艺，将晶体管，二极管等有源器件和电阻，电容等无源元件，按一定电路互连。
