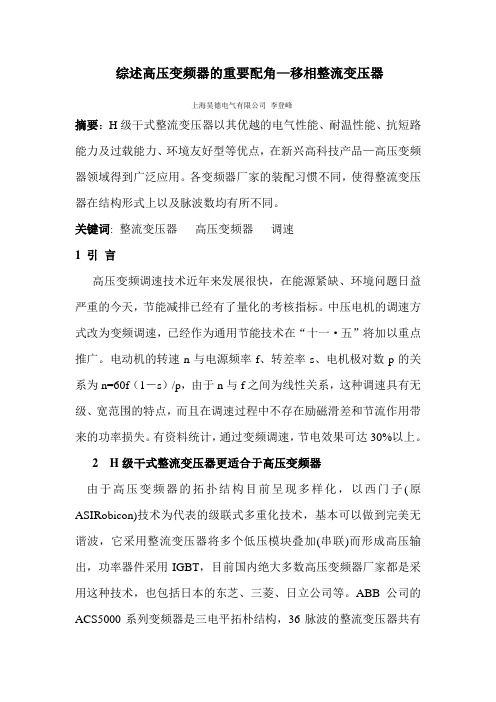

综述高压变频器的重要配角—移相整流变压器上海昊德电气有限公司李登峰摘要：H级干式整流变压器以其优越的电气性能、耐温性能、抗短路能力及过载能力、环境友好型等优点，在新兴高科技产品—高压变频器领域得到广泛应用。
各变频器厂家的装配习惯不同，使得整流变压器在结构形式上以及脉波数均有所不同。
关键词: 整流变压器高压变频器调速1 引言高压变频调速技术近年来发展很快，在能源紧缺、环境问题日益严重的今天，节能减排已经有了量化的考核指标。
中压电机的调速方式改为变频调速，已经作为通用节能技术在“十一²五”将加以重点推广。
电动机的转速n与电源频率f、转差率s、电机极对数p的关系为n=60f（1－s）/p，由于n与f之间为线性关系，这种调速具有无级、宽范围的特点，而且在调速过程中不存在励磁滑差和节流作用带来的功率损失。
有资料统计，通过变频调速，节电效果可达30%以上。
2 H级干式整流变压器更适合于高压变频器由于高压变频器的拓扑结构目前呈现多样化，以西门子(原ASIRobicon)技术为代表的级联式多重化技术，基本可以做到完美无谐波，它采用整流变压器将多个低压模块叠加(串联)而形成高压输出，功率器件采用IGBT，目前国内绝大多数高压变频器厂家都是采用这种技术，也包括日本的东芝、三菱、日立公司等。
ABB公司的ACS5000系列变频器是三电平拓朴结构，36脉波的整流变压器共有6个移相组，每2个移相组为一个变频单元供电，功率器件为IGCT，ABB还有一种变频器采用12脉波整流逆变技术，其变压器采用三绕组形式。
以AB(Rockwell)为代表的18脉波整流逆变技术，不同于ASIRobicon和ABB，其需要整流变压器采用三分裂形式。
高压变频器是一个成套设备，有变压器单元柜、功率单元柜、控制单元柜组成，还有的带有旁路柜等。
由于整流变压器是放在柜内，需要变压器的耐热等级高、散热好、过载能力强。
H级干式整流变压器耐温等级为180℃，主要绝缘材料为Nomex 纸，该绝缘纸是美国杜邦公司的专利产品，是一种以芳香酰胺纤维为基础的合成绝缘材料，本身为C级，耐温在220℃。

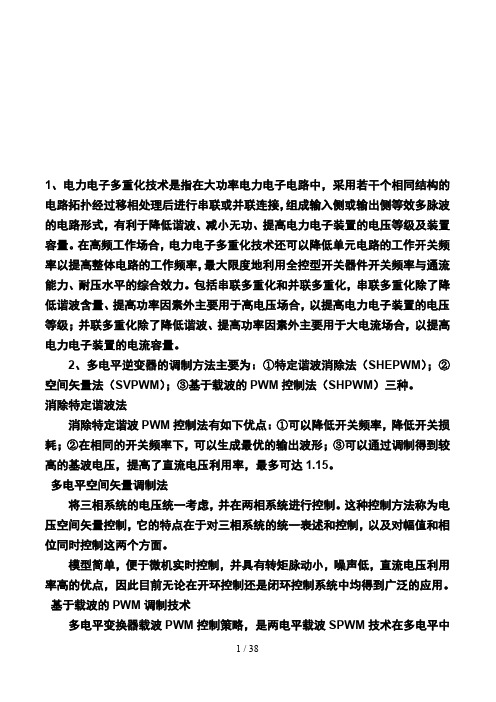

1、电力电子多重化技术是指在大功率电力电子电路中，采用若干个相同结构的电路拓扑经过移相处理后进行串联或并联连接，组成输入侧或输出侧等效多脉波的电路形式，有利于降低谐波、减小无功、提高电力电子装置的电压等级及装置容量。
在高频工作场合，电力电子多重化技术还可以降低单元电路的工作开关频率以提高整体电路的工作频率，最大限度地利用全控型开关器件开关频率与通流能力、耐压水平的综合效力。
包括串联多重化和并联多重化，串联多重化除了降低谐波含量、提高功率因素外主要用于高电压场合，以提高电力电子装置的电压等级；并联多重化除了降低谐波、提高功率因素外主要用于大电流场合，以提高电力电子装置的电流容量。
2、多电平逆变器的调制方法主要为：①特定谐波消除法（SHEPWM）；②空间矢量法（SVPWM）；③基于载波的PWM控制法（SHPWM）三种。
消除特定谐波法消除特定谐波PWM控制法有如下优点：①可以降低开关频率，降低开关损耗；②在相同的开关频率下，可以生成最优的输出波形；③可以通过调制得到较高的基波电压，提高了直流电压利用率，最多可达1.15。
多电平空间矢量调制法将三相系统的电压统一考虑，并在两相系统进行控制。
这种控制方法称为电压空间矢量控制，它的特点在于对三相系统的统一表述和控制，以及对幅值和相位同时控制这两个方面。
模型简单，便于微机实时控制，并具有转矩脉动小，噪声低，直流电压利用率高的优点，因此目前无论在开环控制还是闭环控制系统中均得到广泛的应用。
基于载波的PWM调制技术多电平变换器载波PWM控制策略，是两电平载波SPWM技术在多电平中1 / 38的直接推广应用。
由于多电平变频器需要多个载波，因此在调制生成多电平PWM 波时有两类基本方法：①首先将多个幅值相同的三角载波叠加，然后与同一个调制波比较，得到多电平PWM波，即载波层叠法(Carrier Disposition，CD)PWM，该方法可直接用于二极管箝位型多电平结构控制，对其他类型的多电平结构也适用；②用多个分别移相，幅值相同的三角载波与调制波比较，生成PWM波分别控制各组功率单元，然后再叠加，形成多电平PWM波形，称为载波移相法(Phase Shift Carrier，PSD)PWM，一般用在H桥级联型结构和电容钳位型结构。

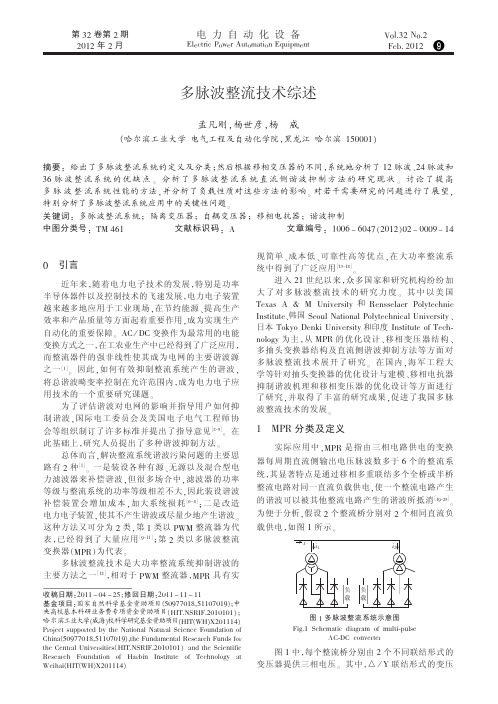

大功率可控整流电路2. 多重化整流电路随着整流装置功率的进一步加大，它所产生的谐波、无功功率等对电网的干扰也随之加大，为减轻干扰，可采用多重化整流电路，即按一定的规律将两个或更多个相同结构的整流电路（如三相桥）进行组合而得。
将整流电路进行移相多重联结可以减少交流侧输入电流谐波，而对串联多重整流电路采用顺序控制的方法可提高功率因数。
(1) 移相多重联结整流电路的多重联结有并联多重联结和串联多重联结。
图6 给出了将2个三相全控桥式整流电路并联联结而成的12脉波整流电路原理图，该电路中使用了平衡电抗器来平衡各组整流器的电流，其原理与双反星形电路中采用平衡电抗器是一样的。
对于交流输入电流来说，采用并联多重联结和串联多重联结的效果是相同的，以下着重讲述串联多重联结的情况。
采用多重联结不仅可以减少交流输入电流的谐波，同时也可减小直流输出电压中的谐波并提高纹波频率，因而可减小平波电抗器。
为了简化分析，下面均不考虑变压器漏抗引起的重叠角，并假设整流变压器各绕组的线电压之比为1：1。
图7 是移相30o构成串联2重联结电路的原理图，利用变压器二次绕组接法的不同，使两组三相交流电源间相位错开30o，从而使输出整流电压ud在每个交流电源周期中脉动12次，故该电路为12脉波整流电路。
整流变压器二次绕组分别采用星形和三角形接法构成相位相差30o、大小相等的两组电压，接到相互串联的2组整流桥。
因绕组接法不同，变压器一次绕组和两组二次绕组的匝数比如图所示，为1：1：。
图8 为该电路输入电流波形图。
其中图8 c) 的 i'ab2在图7 中未标出，它是第Ⅱ组桥电流 i ab2 折算到变压器一次侧A相绕组中的电流。
图d 的总输入电流i A为图8 a) 的i a1和图8 c) 的 i'ab2之和。
对于图8 波形i A进行傅里叶分析，可得其基波幅值 I m1和 n 次谐波幅值I mn分别如下：即输入电流谐波次数为12k ±1,其幅值与次数成反比而降低。

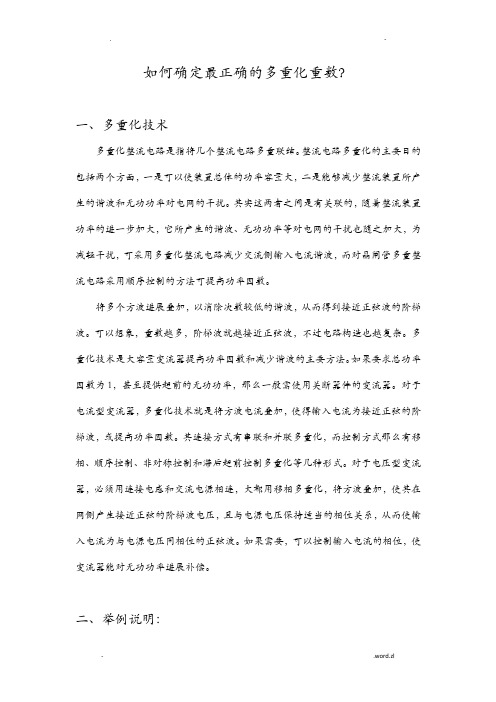

如何确定最正确的多重化重数？一、多重化技术多重化整流电路是指将几个整流电路多重联结。
整流电路多重化的主要目的包括两个方面，一是可以使装置总体的功率容量大，二是能够减少整流装置所产生的谐波和无功功率对电网的干扰。
其实这两者之间是有关联的，随着整流装置功率的进一步加大，它所产生的谐波、无功功率等对电网的干扰也随之加大，为减轻干扰，可采用多重化整流电路减少交流侧输入电流谐波，而对晶闸管多重整流电路采用顺序控制的方法可提高功率因数。
将多个方波进展叠加，以消除次数较低的谐波，从而得到接近正弦波的阶梯波。
可以想象，重数越多，阶梯波就越接近正弦波，不过电路构造也越复杂。
多重化技术是大容量变流器提高功率因数和减少谐波的主要方法。
如果要求总功率因数为1，甚至提供超前的无功功率，那么一般需使用关断器件的变流器。
对于电流型变流器，多重化技术就是将方波电流叠加，使得输入电流为接近正弦的阶梯波，或提高功率因数。
其连接方式有串联和并联多重化，而控制方式那么有移相、顺序控制、非对称控制和滞后超前控制多重化等几种形式。
对于电压型变流器，必须用连接电感和交流电源相连，大都用移相多重化，将方波叠加，使其在网侧产生接近正弦的阶梯波电压，且与电源电压保持适当的相位关系，从而使输入电流为与电源电压同相位的正弦波。
如果需要，可以控制输入电流的相位，使变流器能对无功功率进展补偿。
二、举例说明：〔1〕多重化逆变器采用基频方波调制(FFM)方式，用低频开关器件实现高压大容量输出，有效减小开关损耗。
根据所用输出变压器及其连接方式和单元逆变桥构造不同可分为3大类，如以下图：第1类将图1(a)中各单元逆变桥代之以图1(d)～(g)所示两/三电平逆变桥构成4种曲折变压器串联型多重化逆变器，重数m可为奇数和偶数，相邻两个单元逆变桥的控制信号相位互差/3m rad。
第2类将图1(d)～(g)所示两/三电平逆变桥作为图1(b)中的单元逆变桥构成4种普通变压器串联型多重化逆变器，重数m须为偶数，相邻两个单元逆变桥的控制信号相位互差/3m rad。
基于延边三角形移相的24脉波整流器仿真建模
张彦兵;王伟;周鹏鹏;李志勇;王峥夏;王小凯
【期刊名称】《智慧电力》
【年(卷),期】2017(045)009
【摘要】介绍了多重化24脉波移相整流器系统的组成及工作原理。
基于延边三角形矢量模型，分析了其移相的工作原理，并进一步完成了延边三角形的参数设计计算。
搭建Matlab／Simulink的24脉波移相整流仿真模型，并设计仿真算例进行验证试验，仿真试验结果证明了该建模方案的可行性及有效性。
【总页数】5页(P55-59)
【作者】张彦兵;王伟;周鹏鹏;李志勇;王峥夏;王小凯
【作者单位】[1]许昌开普检测技术有限公司,河南许昌461000;[2]许继集团有限公司,河南许昌461000
【正文语种】中文
【中图分类】TM461
【相关文献】
1.基于延边三角形移相的24脉波整流器仿真建模 [J], 张彦兵;王伟;周鹏鹏;李志勇;王峥夏;王小凯
2.基于变压器延边三角形接法的城轨24脉波整流机组的研究 [J], 陈欢;宋平岗;章伟;游小辉;周振邦
3.24脉波移相整流电路的建模与仿真分析 [J], 张美琴;谢卫;李方方
4.24脉波移相整流变压器技术研究综述 [J], 孙玉伟;潘天雄;严新平;袁成清;汤旭晶;
潘鹏程
5.24脉波环氧树脂浇注移相整流变压器调压分接头布置新结构 [J], 宁志军;熊志国因版权原因，仅展示原文概要，查看原文内容请购买。
