静压桩临时用电施工方案一、工程用电概况本工程前期先施工试桩，待试桩检测后，再进行工程桩的施工，根据总体进度安排，投入ZPY－700B型静力压桩机___台套，各桩机及配套设备在满负荷运行时用电量将达到140kw。
工地现场变压器已由甲方提供，电源引接点位置已确定，由于桩基施工机具不断移位，施工区域也不断变化，桩机及其开关柜需随之不断移动，总配电柜位置每单项工程相对固定。
二、编制依据1．《施工现场临时用电安全技术规范》JGJ46-___2．《建设工程施工现场供用电安全规范》GB50194-933．本工程施工___设计4．施工现场实际情况三、安全技术原则1．采用TN-S接地系统变压器低压侧共引出___条线，即三相五线制，为保证保护系统的可靠性，现场进线端进行重复接地，整个施工现场的PE线上做不少于三处的重复接地。
2．采用三级配电系统施工现场从电源进线开始至用电设备中间经过三级配电装置配送电力，即：总漏电保护配电柜分路漏电保护配电柜漏电保护开关柜用电设备。
3．采用漏电保护系统本项目采用三级漏电保护：总配电柜、分配电柜、开关柜均装设漏电保护器。
四、配电电缆设置1．变压器室至总漏电保护配电柜、总配电柜至分路配电柜均采用___mm2+___mm2重型橡套电缆，埋地敷设，埋地深度不小于___m，并在电缆紧邻上、下、左、右侧均匀敷设不小于___mm厚的细砂，然后覆盖保护层。
总配电柜及分配电柜每单项工程位置相对固定。
2．分路配电柜至开关柜采用___mm2+___mm2重型橡套电缆，由于施工时桩机及其机具不断移动，电缆不宜固定，无法架空，但机械移位及场内其它设备移动通过时由桩机前台指挥者负责保护电缆。
3．开关柜至桩机及其他用电设备由生产厂家配置完毕，不需重新敷设，可直接使用。
五、配电柜及开关柜设置1．每台总配电柜下设分路配电柜。
2．每台设备有各自专用开关柜。
3．总配电柜按要求设置总隔离开关、空气开关及脉冲式漏电保护器，分路配电柜及开关柜按要求配置空气开关、交流接触器、脉冲式漏电保护器。
桩基工程临时用电专项方案一、项目概况桩基工程是建筑施工中常见的一种基础工程，主要用于增加基础的承载力和抗拔力。
在桩基工程施工过程中，临时用电是必不可少的，用于驱动各种施工设备、照明和办公用电等。
因此，制定一套科学合理的临时用电专项方案对于桩基工程的施工进度和安全保障至关重要。
二、用电需求分析1. 电气设备在桩基工程施工中，常见的电气设备包括电动钻、搅拌机、泵车、照明设备、办公用电等。
这些设备对电源的稳定性和功率要求较高，因此需要充足的供电保障。
2. 施工环境桩基工程施工环境复杂，常常处于户外，遇到恶劣的天气和气候条件。
因此，临时用电系统需要具备防水、防爆、防震等特性，以确保施工的安全和连续进行。
3. 劳动保障施工现场的照明、通风和暖气设备等也需要用电支持，以保障工人的工作条件和安全，提高工作效率。
三、用电设计方案1. 供电方式临时用电可以通过直接从现场电网引入，也可以通过发电机组供电。
在桩基工程施工中，由于施工现场常常处于城市郊区或者野外，施工设备和场地都分散较广，因此通过发电机组供电更为灵活和可靠。
2. 电源容量根据用电设备的功率和数量，以及施工现场的实际情况，合理计算出所需的电源容量。
对于大型设备，可以考虑采用并联发电机组的方式，以确保足够的供电能力。
3. 供电线路施工现场的供电线路需要绕过各种障碍物、施工设备和工地，因此需要具备良好的耐磨、耐温和耐腐蚀的特性。
同时，还需要根据实际情况布置好线路，防止交叉和短路等问题的发生。
4. 用电安全在临时用电系统中，需要设置过载保护、漏电保护、接地保护等装置，以确保用电安全和维护施工人员的人身安全。
此外，还需要设置专门的操作和维护规程，对用电设备进行定期的检查和维护。
四、施工方案1. 设备布置根据用电设备的功率和数量，合理布置设备的位置和线路的走向，以确保供电的均衡和便捷。
2. 用电计划在施工的不同阶段，用电需求会有所差异，需要制定详细的用电计划，确保能够满足不同阶段的施工需要。
1 工程概况 (1)2 编制依据 (1)3组织机构及质量、安全保证体系 (2)4 用电负荷计算 (2)5 设计内容和步骤 (3)5.1现场勘察及初步设计 (3)5.2确定用电负荷 (3)5.3 1号干线线路上导线截面及分配箱、开关箱内电气设备选择： (5)5.4 2号干线线路上导线截面及分配箱、开关箱内电气设备选择: (9)5.5 3号干线线路上导线截面及分配箱、开关箱内电气设备选择: (11)5.6选择总箱的进线截面及进线开关： (13)5.7选择变压器： (14)6 电气安全和电气防火技术措施 (18)7 触电与救护 (20)8 临时用电安全技术交底及用电档案管理 (21)8.1临时用电安全技术交底 (21)8.2用电档案管理 (22)1 工程概况本工程施工场地已经具备施工条件。
施工场地临时水源接口位置、临时电源接口位置、临时排污口位置、建筑红线位置、道路交通和出入口、以及施工场地和周围环境等情况见施工现场平面布置图。
本工程桩基采用一台GZY800型号静压桩机，两台JD-83型号锤击桩基。
方案适用范围为：和润物流仓储设施二期项目工程的所有桩基础施工。
工程名称：浙江和润物流有限公司和润物流仓储设施二期项目工程；建设地点：浙江省舟山市定海临港工业区(老塘山)；建设单位：浙江和润物流有限公司勘察单位：浙江宏宇工程勘察设计有限公司监理单位：浙江国冶建设项目管理有限公司设计单位：中粮工程科技(郑州)有限公司施工单位：浙江信宇建设集团有限公司质量标准：合格。
2编制依据本临时用电施工专项方案主要编写依据为：1、《施工现场临时用电安全技术规范》JGJ46-20052、《建筑机械使用安全技术规程》(JGJ33-2001)3、《建筑工程施工现场供电安全规范》GB50194-20144、《通用用电设备配电设计规范》GB50055-20115、《供配电系统设计规范》GB50052-20096、《建筑施工安全检查标准》JGJ59-20117、《施工现场临时用电安全技术规范》(JGJ46-2005)&和润物流仓储设施二期项目工程施工组织设计；9、国家现行有关安全生产规范、标准；3组织机构及质量、安全保证体系本工程实行项目经理负责制，临时用电施工组织为在项目经理领导下，成立专门的 管理组织机构，确保用电质量、安全。
施工现场临时用电施工方案一、工程概况：工程名称：XXX 桩基工程建设单位：XXX 有限公司设计单位：XXXXXXX施工单位：XXXXXXX二、主要用电设备负荷情况：三、施工用电线路选择1、用电量计算工地临时供电包括施工及照明用电两个方面，计算公式如下：()∑∑∑++⨯=c b a P K P K P K P 3211.1计其中计P ── 计算用电量(kW)，即供电设备总需要容量；a P ── 全部施工动力用电设备额定用量之和；b P ── 室内照明设备额定用电量之和；c P ── 室外照明设备额定用电量之和；1K ── 全部施工用电设备同时使用系数；总数10台以内取0.75；10—30台取0.7；30台以上取0.6；2K ── 室内照明设备同时使用系数，取0.8； 序号机械动力设备名称 功率（KW ） 数量 合计功率 备注 1三轴水泥土搅拌桩机 420 1 420 2工程钻机 30 30 900 3泥浆泵 22 30 660 4排污泵 15 5 75 5切割机 3 4 12 6钢筋弯曲机 3 2 6 7电焊机 20 50 1000 8水泵 3 30 90 9生活及办公区用电 50 合计 32133K ── 室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，则: ∑=P K P 124.1计本工程计算中：1K =0.70；经过计算得到 计P =1.24×0.60×3213=2390kW 。
2、变压器容量计算变压器容量计算公式如下：ϕcos 05.1计变P S =其中变S ── 变压器容量(kVA)；1.05 ── 功率损失系数；ϕc o s ── 用电设备功率因素，一般建筑工地取0.75。
经过计算得到变S = 1.4×2390 =3346kVA 。
根据负荷计算，请甲方在现场提供3346KVA 的变压器能够满足施工要求。
桩基施工临电临水方案文档桩基施工是大型建筑施工中不可或缺的一项重要工作。
为了确保桩基施工的顺利进行，需要制定详细的临时用电和临时供水方案。
本文将介绍一个针对桩基施工的临电临水方案。
一、临时用电方案：1.用电负荷分析：根据桩基施工的实际需求，确定用电负荷大小。
包括桩机的用电需求、施工电动机的用电需求等。
同时，预留一定的电力储备，以备不时之需。
2.临时供电线路：根据用电负荷确定临时供电线路的规格。
保证线路的安全可靠，避免过载和短路等问题。
同时，要合理布设线路，避免与其他施工设备相互干扰。
3.电源选择：选择可靠的供电源，可以选择现场附近的电力公司供电，也可以选择临时发电机组供电。
如果选择发电机组供电，要确保其品质可靠，容量充足。
4.电缆敷设：电缆的敷设要符合安全要求，避免损坏和漏电等问题。
根据实际需求，可以采用地埋敷设或架空敷设的方式，但要确保其安全可靠。
二、临时供水方案：1.供水负荷分析：根据桩基施工的实际需求，确定供水负荷大小。
包括施工用水、清洗设备等用水需求。
同时，要预留一定的水量储备，以备不时之需。
2.临时供水管路：根据供水负荷确定临时供水管路的规格。
保证管路的安全可靠，避免漏水和断裂等问题。
同时，要合理布设管路，避免与其他施工设备相互干扰。
3.供水源选择：选择可靠的供水源，可以选择现有的水源，如自来水管网接入，也可以选择临时设置的水源，如水井或供水车等。
无论选择哪种供水源，都要确保水质符合施工要求。
4.水管敷设：水管的敷设要符合卫生要求，避免水质受到污染。
根据实际需求，可以采用埋地敷设或地上敷设的方式，但要确保其安全可靠。
三、安全措施：1.临时用电设备要符合国家有关安全标准，确保设备的安全可靠。
2.临时用电设备和电缆要定期验收，避免使用老化或损坏的设备。
3.电源供电箱要设置在明显的位置，并采取防护措施，避免人为破坏。
4.临时供水设备和管路要定期检查，及时发现并修复漏水和断裂问题。
5.施工现场要设置明显的警示标志，引导施工人员和其他人员注意安全。
桩基工程临电专项方案一、工程概述桩基工程是指通过施工机械或人工方式，在地基深部取得一定强度的桩体，以传递和分散上部结构荷载的地基处理工程。
其中，临时电源的供应对于桩基工程的进行有着至关重要的作用。
为了确保桩基工程施工的顺利进行，临时电源供应方案是必不可少的。
二、电力需求分析1. 施工场地现状：桩基工程施工现场位于城市郊区，周围没有固定的电力设施供应，需进行临时供电。
2. 电力需求量：根据施工现场的具体情况，首先需要供应一台200kW的挖掘机和一台100kW的打桩机的电力需求。
同时还需要考虑到施工人员的生活用电和施工临时设施的电力需求。
3. 电力负荷：考虑到施工机械和临时设施的启动和停止的电力波动，需要提供一定的电力负荷容量。
三、临时电力供应方案1. 选择发电机：为了满足施工现场的电力需求，选择了两台容量分别为250kW和120kW 的柴油发电机作为临时电源供应设备。
2. 供电线路：为了将临时发电机的电力顺利传送到需要的区域，采用了防水、防腐蚀的电缆作为供电线路，并且设置了合适的敷设路径，以便施工机械能够顺利移动。
3. 电气设施设置：在现场设立了临时电力箱和分配箱，进行电力的分段供应和电路的隔离装置，确保施工现场的电路安全可靠。
四、电力设施运维1. 定期巡检：对于临时发电机和供电线路进行定期巡检，检查设备和线路的运行状况，及时发现和排除安全隐患。
2. 维护保养：定期对发电机和电气设施进行维护保养，保持设备的正常运行状态，预防设备故障发生。
3. 应急处理：对于突发的电力故障进行及时的应急处理，保障施工现场的电力供应不受影响。
五、环境保护措施1. 废气排放：为了降低柴油发电机的废气排放对环境的影响，选择低排放的柴油发电机，并且进行排气管道的合理设置，减少废气对周围环境的污染。
2. 噪音控制：为了降低发电机工作产生的噪音对周围居民的影响，对发电机的运行时间和地点进行合理安排，并且利用隔音材料对发电机进行隔音处理。
桩基础工程临时用电方案一、桩基础工程的特点和需求1. 特点：桩基础工程是指通过机械或人工在地基中打入桩体来承受建筑或其他工程的荷载的一种基础形式。
桩基础工程具有施工周期短、施工工艺复杂、施工现场条件恶劣等特点。
在桩基础工程施工现场，需要大量的临时用电，用电负荷较大。
2. 需求：桩基础工程施工对用电需求主要包括施工现场照明、机械设备用电、施工临时设施用电等方面。
另外，在桩基础施工过程中，有时需要进行深层挖掘、深层钻孔等操作，这就需要特殊的电源设备来满足施工需求。
基于桩基础工程的特点和需求，我们需要实施合理的临时用电方案来保障施工的正常进行。
二、临时用电方案的设计1. 临时用电总体要求：为了保障桩基础工程施工的顺利进行，临时用电方案需要满足以下要求：（1）安全可靠：施工现场需要使用大量的机械设备和临时用电设备，因此临时用电方案要求安全可靠，确保施工人员的安全。
（2）供电充足：桩基础工程施工需要大量的电力支持，因此临时用电方案要求供电充足，保证施工现场各项设备正常运行。
（3）节能环保：在临时用电方案设计中，应考虑节能环保的因素，降低能源消耗，减少对环境的影响。
2. 临时用电方案的具体设计：（1）施工现场总体布局：在设计临时用电方案时，需要根据施工现场的实际情况进行总体布局设计。
例如，确定用电设备的位置布局，保证供电线路的畅通等。
（2）供电系统设计：根据桩基础工程施工现场的用电需求，设计相应的供电系统。
包括临时配电箱、配电线路、临时用电设备等的选型和布置。
（3）照明系统设计：施工现场的照明需求较大，因此需要设计合理的照明系统，确保施工人员在夜间或复杂环境下的安全施工。
（4）特殊设备供电设计：在桩基础工程施工过程中，有时需要通过深层挖掘或深层钻孔等操作，需要特殊的电源设备，这就需要设计相应的供电系统。
（5）临时用电安全管理规定：在临时用电方案中应包含相应的安全管理规定，明确施工现场用电的安全操作流程，以保障施工人员的安全。
某基坑支护(桩基)工程临时用电施工方案
1. 项目背景
某基坑支护(桩基)工程是一项重要的基础工程，为确保施工的安全顺利进行，
临时用电施工方案是至关重要的。
本文将详细介绍某基坑支护(桩基)工程的临时用
电施工方案。
2. 施工目的
本施工方案的目的是为了保障基坑支护(桩基)工程施工期间的用电需求，确保
施工安全，提高施工效率。
3. 施工方案
3.1 临时用电设备准备
•选用符合安全标准的临时用电设备，包括配电箱、电缆、插头等。
3.2 临时用电布置
•根据施工现场需要，合理布置临时用电设备，避免电缆晾挂、交叉等现象。
•电路布置应符合规范，避免发生短路、漏电等事故。
3.3 用电安全管理
•严格遵守用电安全规定，禁止私拉乱接电线，确保电路安全可靠。
•在临时用电现场设置警示标识，提醒人员注意用电安全。
3.4 用电维护
•定期检查临时用电设备的工作状态，发现问题及时处理，保证施工用电正常供应。
4. 施工要求
•所有施工人员必须经过用电安全培训，了解临时用电施工方案的内容和要求。
•严格按照施工方案执行，确保施工期间不因用电问题而影响工程进度。
5. 施工效果评估
施工结束后，对临时用电施工方案进行评估，总结经验，为今后类似工程提供
参考。
6. 结语
某基坑支护(桩基)工程临时用电施工方案的制定和执行对工程进度和质量有着重要影响。
只有严格执行施工方案，做好用电管理，才能保证工程安全完成。
桩基础工程现场用电方案一、总体方案1.1 电源接入：桩基础工程现场用电方案主要依赖于外部电网供电，需与供电部门进行联系，申请施工用电。
施工现场应设置专用变电站或者分配柜，以保证施工现场的电力供应安全可靠。
1.2 施工现场布局：根据施工需要，施工现场应做好用电布局，确保电力线路布局合理、安全、稳定。
应根据施工现场的特点分区设置电力布局，确保不同施工区域的用电需求得到满足。
1.3 安全管理：施工现场用电需严格遵守《建筑施工企业安全生产许可证管理规定》等相关安全规范要求。
建立健全电气安全管理制度，保障用电设备的正常运行和施工现场工人的人身安全。
1.4 现场配电：应根据施工现场的用电需求，合理布置现场配电线路和设备，确保用电设施安全可靠。
二、设备配备2.1 变压器：施工现场应配置足够容量的变压器，根据用电负荷合理配置变压器容量，以保障施工现场的用电需求。
2.2 配电箱：现场应配置符合安全标准的配电箱，进行细致的线路设置，并做好线路标识，确保用电设备的安全稳定运行。
2.3 用电设备：施工现场应根据用电需求配置各类用电设备，包括照明、动力、通风、空调等设备，确保施工现场的各项工作正常进行。
2.4 保安系统：根据实际需要，可以配置保安系统，确保用电设备和用电线路的安全稳定。
三、电力线路敷设3.1 线路敷设：在施工现场应合理布置电力线路，并按照相关规范敷设，确保供电线路的安全可靠。
3.2 绝缘处理：对线路敷设应做好绝缘处理，保证线路不受外界环境影响，保证用电安全。
3.3 输电距离：在敷设电力线路时，应尽量减少输电距离，降低输电线路的损耗，提高用电效率。
四、安全管理4.1 安全检查：施工现场用电设备和线路需定期进行安全检查，确保设备和线路运行状态良好。
4.2 保护措施：在用电过程中，需确保用电设备的正常运行，并采取相应的防护措施，确保工人人身安全。
4.3 告警系统：施工现场应根据需要安装告警系统，及时发现电力设备运行异常，及时采取相应措施。
桩基工程临时用电施工方案一、前言桩基工程中，临时用电施工方案的制定对工程施工的顺利进行至关重要。
本文将就桩基工程中的临时用电施工方案进行详细阐述，包括用电需求分析、供电系统的设计与布置、安全措施等内容。
二、用电需求分析1.施工现场总需求电量的估算：根据施工现场的具体情况和工程设备，合理估算施工现场的总用电量，包括桩基设备、照明、通风设备等的用电需求。
2.用电设备分布情况：根据不同用电设备的功率大小和用电位置，合理规划用电设备的布置位置。
3.用电方式选择：根据用电需求和现场条件，确定临时用电的供电方式，可以选择外接供电或者临时搭建发电机组供电等方式。
三、供电系统设计与布置1.供电系统的选择：根据用电需求和供电方式选择，可以选用市电供电或者搭建发电机组供电。
2.供电线路布置：合理规划供电线路的布置，在保证用电设备正常供电的前提下，尽量减少线路长度，降低线损。
3.系统联动设计：根据用电设备之间的关联性，设计合理的供电系统，保证各个设备之间的正常供电。
4.防护设施措施：设置过载保护设备、漏电保护开关等电气防护设施，确保供电系统的安全性。
四、安全措施1.临时用电设备检查：定期检查临时用电设备的连接线路、绝缘情况等，确保设备正常运行。
2.用电人员培训：对参与临时用电施工的人员进行安全培训，提高他们的用电安全意识，确保施工过程中的安全。
3.用电设施标识：合理设置用电设施的标识，方便工作人员使用和管理。
4.应急预案制定：制定临时用电施工的应急预案，发生意外情况时能够及时处置。
五、总结根据桩基工程的具体情况和要求，制定合理的临时用电施工方案对工程施工过程的顺利进行具有重要意义。
通过对用电需求分析、供电系统设计以及安全措施的落实，可以确保施工现场的用电安全和正常进行。

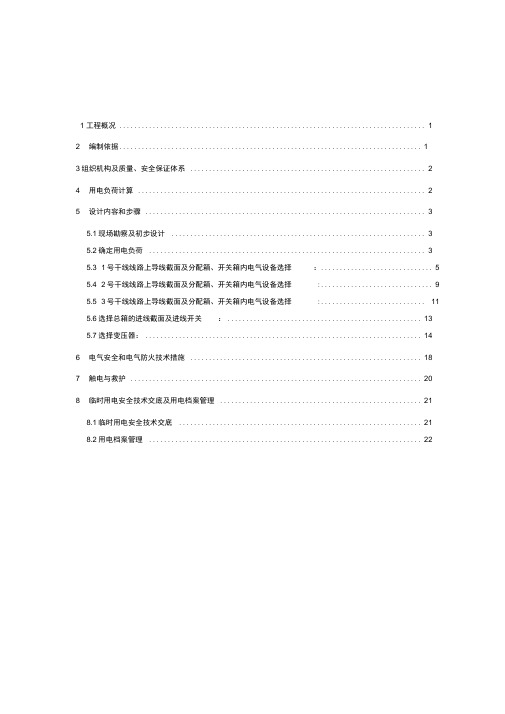

目录1 工程概况 (1)2 编制依据 (1)3 组织机构及质量、安全保证体系 (2)4 用电负荷计算 (2)5 设计内容和步骤 (3)5.1现场勘察及初步设计 (3)5.2确定用电负荷 (3)5.31号干线线路上导线截面及分配箱、开关箱内电气设备选择: (5)5.42号干线线路上导线截面及分配箱、开关箱内电气设备选择: (9)5.53号干线线路上导线截面及分配箱、开关箱内电气设备选择: (11)5.6选择总箱的进线截面及进线开关: (13)5.7选择变压器: (14)6 电气安全和电气防火技术措施 (18)7 触电与救护 (20)8 临时用电安全技术交底及用电档案管理 (21)8.1临时用电安全技术交底 (21)8.2用电档案管理 (22)1 工程概况本工程施工场地已经具备施工条件。
施工场地临时水源接口位置、临时电源接口位置、临时排污口位置、建筑红线位置、道路交通和出入口、以及施工场地和周围环境等情况见施工现场平面布置图。
本工程桩基采用一台GZY800型号静压桩机，两台JD-83型号锤击桩基。
方案适用范围为：和润物流仓储设施二期项目工程的所有桩基础施工。
工程名称：浙江和润物流有限公司和润物流仓储设施二期项目工程；建设地点：浙江省舟山市定海临港工业区（老塘山）；建设单位：浙江和润物流有限公司勘察单位：浙江宏宇工程勘察设计有限公司监理单位：浙江国冶建设项目管理有限公司设计单位：中粮工程科技（郑州）有限公司施工单位：浙江信宇建设集团有限公司质量标准：合格。
2 编制依据本临时用电施工专项方案主要编写依据为：1、《施工现场临时用电安全技术规范》JGJ46-20052、《建筑机械使用安全技术规程》（JGJ33-2001）3、《建筑工程施工现场供电安全规范》GB50194-20144、《通用用电设备配电设计规范》GB50055-20115、《供配电系统设计规范》GB50052-20096、《建筑施工安全检查标准》JGJ59-20117、《施工现场临时用电安全技术规范》（JGJ46-2005）8、和润物流仓储设施二期项目工程施工组织设计；9、国家现行有关安全生产规范、标准；3 组织机构及质量、安全保证体系本工程实行项目经理负责制，临时用电施工组织为在项目经理领导下，成立专门的管理组织机构，确保用电质量、安全。
具体见下图所示：4 用电负荷计算1、施工机具2、供电系统设置5 设计内容和步骤5.1 现场勘察及初步设计(1)本工程所在施工现场范围内施工前无各种埋地管线。
(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。
布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。
5.2 确定用电负荷(1)、锤击桩机K x=0.75，Cosφ=0.8，tgφ=0.75将J c=40%统一换算到J c1 =80%的额定容量P n=70kWP e=n×(J c/J c1)1/2×P n =1×(0.4/0.8)1/2×70=49.5 kWP js=K x×P e=0.75×49.5=37.12kWQ js=P js×tgφ=37.12×0.75=27.84kvar(2)、交流电焊机K x=0.5，Cosφ=0.4，tgφ=2.29将J c=50%统一换算到J c1 =100%的额定容量P n=S n×Cosφ=23.4×0.4=9.36kWP e=n×(J c/J c1)1/2×P n =1×(0.5/1)1/2×9.36=6.62 kW P js=K x×P e=0.5×6.62=3.31kWQ js=P js×tgφ=3.31×2.29=7.58kvar(3)、办公区K x=0.6，Cosφ=0.7，tgφ=1.02P js=0.6×13×1.1=8.58kWQ js=P js×tgφ=8.58×1.02=8.75kvar(4)、锤击桩机K x=0.75，Cosφ=0.8，tgφ=0.75将J c=40%统一换算到J c1 =80%的额定容量P n=70kWP e=n×(J c/J c1)1/2×P n =1×(0.4/0.8)1/2×70=49.5 kW P js=K x×P e=0.75×49.5=37.12kWQ js=P js×tgφ=37.12×0.75=27.84kvar(5)、交流电焊机K x=0.5，Cosφ=0.4，tgφ=2.29将J c=50%统一换算到J c1 =100%的额定容量P n=S n×Cosφ=23.4×0.4=9.36kWP e=n×(J c/J c1)1/2×P n =1×(0.5/1)1/2×9.36=6.62 kW P js=K x×P e=0.5×6.62=3.31kWQ js=P js×tgφ=3.31×2.29=7.58kvar(6)、静压打桩机K x=0.75，Cosφ=0.8，tgφ=0.75P js=0.75×150=112.5kWQ js=P js×tgφ=112.5×0.75=84.37kvar(7)、交流电焊机K x=0.5，Cosφ=0.4，tgφ=2.29将J c=50%统一换算到J c1 =100%的额定容量P n=S n×Cosφ=23.4×0.4=9.36kWP e=n×(J c/J c1)1/2×P n =1×(0.5/1)1/2×9.36=6.62 kWP js=K x×P e=0.5×6.62=3.31kWQ js=P js×tgφ=3.31×2.29=7.58kvar(8)总的计算负荷计算，总箱同期系数取Kx=0.95总的有功功率P js=K x×ΣP js=0.95×(37.12+3.31+8.58+37.12+3.31+112.5+3.31)=194.99kW总的无功功率Q js=K x×ΣQ js=0.95×(27.84+7.58+8.75+27.84+7.58+84.37+7.58)=162.982kvar总的视在功率S js=(P js2+Q js2)1/2=(194.992+162.9822)1/2=254.135kVA总的计算电流计算I js=S js/(1.732×U e)=254.135/(1.732×0.38)=386.129A5.3 1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。
分配箱至开关箱，开关箱至用电设备的导线敷设采用铜空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。
(1)、锤击桩机开关箱至锤击桩机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cosφ=0.8，tgφ=0.75I js=K x×P e/(1.732×U e×Cosφ)=1×49.5/(1.732×0.38×0.8)=94.01Aii)选择导线选择VV-3×35+2×16，空气明敷/架空线路时其安全载流量为115A。
室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备选择开关箱内隔离开关为HH3-100/100 ，其熔体额定电流为Ir=100A，漏电保护器为DZ20L-160/100。
(2)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cosφ=0.4，tgφ=2.29I js=K x×P e/(U e×Cosφ)=1×6.62/(0.38×0.4)=43.54Aii)选择导线选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。
室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备选择开关箱内隔离开关为HK1-60/60 ，其熔体额定电流为Ir=60A，漏电保护器为DZ15LE-63/63。
(3)、办公区开关箱至办公区导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cosφ=0.7，tgφ=1.02I js=K x×P e/(U e×Cosφ)=1×13/(0.22×0.7)=84.42Aii)选择导线选择VV-3×25+2×16，空气明敷/架空线路时其安全载流量为94A。
室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备选择开关箱内隔离开关为HH3-100/100 ，其熔体额定电流为Ir=100A，漏电保护器为DZ20L-160/100。
(4)、1号动力分箱至第1组电机(锤击桩机、交流电焊机)的开关箱的导线截面及分配箱内开关的选择i)计算电流锤击桩机;Kx=0.75，Cosφ=0.8，tgφ=0.75;I js=K x×Pe×台数/(1.732×Ue×Cosφ)=0.75×49.5×1/(1.732×0.38×0.8)=70.51A;交流电焊机;Kx=0.5，Cosφ=0.4，tgφ=2.29;I js=K x×Pe×台数/(Ue×Cosφ)=0.5×6.62×1/(0.38×0.4)=21.77AI js(1组电机)=92.28A该组中最大的开关箱电流I js=94.01A由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数两者中取大值I js=94.01×1.1=103.41Aii)选择导线选择VV-3×35+2×16，空气明敷/架空线路时其安全载流量为115A。
