龙门吊安装规范

五莲县城北工业区道路及市政管网工程PPP项目龙门吊安装方案龙建路桥股份有限公司三公司第二项目经理部2018年5月21日目录1 编制依据 (2)1.1编制依据 (2)1.2编制目的 (2)2 工程概况 (2)3 施工总体部署 (2)3.1人员组织、分工及有关人员的资格要求 (2)3.2所需的施工机械、工器具及要求 (3)3.3.施工进度计划及要求 (4)4 龙门吊安装施工方案 (4)4.1施工准备 (4)4.2工艺流程 (5)4.3安装顺序 (5)4.4具体安装施工工序 (6)4.5交工验收 (10)5 质量保证措施 (10)5.1龙门吊工程检验、验收标准 (10)5.2质量保证措施 (11)6 安全保证措施 (11)6.1安全防护措施 (11)6.2安装过程注意事项 (12)7 应急救援预案 (13)7.1应急响应 (13)7.2善后处置 (13)7.3各类事故的预防 (14)1 编制依据1.1 编制依据《中华人民共和国特种设备安全法》中华人民共和国主席令第四号《起重机设计规范》GB3811-2008《起重设备安装工程施工及验收规范》GB50278-2010《通用桥式起重机可靠性评定试验规范》JB/T50103-1998《桥式和门式起重机制造及轨道公差》GB10183-2005《起重机安全规程》GB6067-19851.2 编制目的根据现场施工条件，为了满足我部轨排生产，需安装60T龙门吊两台、20T龙门吊两台。

为了保证施工期间龙门吊施工的安全、质量，合理的安排施工工期，编制本龙门吊安装方案。

2 工程概况根据现场生产工作需要，将在拌合站梁场区设龙门吊4台，主要组成部分均包括：刚性腿、挠性腿、桥架、葫芦轨道、行走台车及操作、运行机构。

为保证此次安装作业的安全顺利进行，保证机械和人员生命财产不受损失，特编制本安装方案，本次安装任务由河南铁山起重机械有限公司负责施工。

3 施工总体部署3.1人员组织、分工及有关人员的资格要求人员组织与分工3.2所需的施工机械、工器具及要求主要施工机械、检测仪器表对施工机械、工器具的要求：（1）施工中使用的吊机都必须经过检查验收合格，由技术监督部门频发的准用证。

龙门吊安装施工方案一、施工前准备工作。

在进行龙门吊安装施工前，需要对施工现场进行充分的准备工作。

首先要对施工现场进行勘察，确保施工现场平整、无障碍物，并且符合龙门吊的安装要求。

其次，要准备好所需的施工设备和工具，包括吊装设备、焊接设备、测量工具等。

同时，还需要对施工人员进行技术培训，确保他们具备足够的安全意识和操作技能。

最后，要制定详细的施工方案和安全预案，确保施工过程中能够安全顺利进行。

二、龙门吊安装。

1. 安装基础。

首先需要对龙门吊的安装基础进行施工。

根据设计要求，在施工现场进行基础的测量和布置，确保基础的尺寸和位置符合设计要求。

然后进行基础的浇筑和固定，确保基础的牢固和稳定。

2. 安装立柱。

接下来是安装立柱的工作。

根据设计图纸和要求，将立柱逐一安装到基础上，并进行固定和调整，确保立柱的垂直度和水平度达到要求。

3. 安装横梁。

安装立柱后，需要进行横梁的安装工作。

根据设计要求，将横梁逐一安装到立柱上，并进行固定和调整，确保横梁的水平度和平整度达到要求。

4. 安装吊钩。

最后是安装龙门吊的吊钩。

根据设计要求，将吊钩安装到横梁上，并进行调整和固定，确保吊钩的位置和角度达到要求。

三、施工安全措施。

在龙门吊安装施工过程中，需要严格遵守施工安全规范，确保施工人员和施工现场的安全。

具体的安全措施包括但不限于，施工现场要设置明显的安全警示标志，施工人员要佩戴好安全帽、安全带等个人防护装备，施工现场要定期进行安全检查和整改，确保施工现场的安全。

四、施工验收。

龙门吊安装施工完成后，需要进行施工验收。

验收内容包括但不限于，龙门吊的安装位置和角度是否符合设计要求，吊钩的使用功能是否正常，立柱和横梁的固定是否牢固。

只有通过验收并达到设计要求，才能进行后续的使用和运行。

总结：龙门吊安装施工是一项复杂的工程，需要严格按照设计要求和施工规范进行操作，确保施工质量和安全。

在施工过程中，施工人员要严格遵守安全规范，做好个人防护，确保施工现场的安全。

龙门吊安装技术保障措施随着工业化进程的加速和建筑业的发展，龙门式起重机和吊车成为建筑物、码头、厂房等工业场所的重要设备，而钢结构建筑的兴起也为龙门吊的安装提供了更多便利。

在龙门吊的安装过程中，要严格按照技术规范进行操作，同时也要制定相应的保障措施，以确保施工过程的安全和顺利进行。

本文将就龙门吊的安装技术和保障措施作简要介绍。

1. 龙门吊的安装技术(1) 安装前准备为了确保龙门吊的安装质量，安装前要做好准备工作，包括制定具体的施工方案、安装平台的搭建和安全标志的设置等。

需要注意以下几个方面：-根据设备的参数和场区状况，确定吊装方案，包括吊装重量、数量、安装地点、时间表等内容，合理安排施工进度；-选择安装场地，并做好场地的平整化处理，保证设备安放时平稳无晃动；-根据设备的寿命、承重能力等参数，精准评估安装环节，确保吊装设备符合安全标准；-在安装现场周围按照要求设置安全警示牌和红色控制线，确保施工过程不影响周边人员和物品的正常活动。

(2) 安装过程在龙门吊的安装过程中需要遵守一系列的要求：-组装前要检查龙门吊的各个部件是否完好，排除设备的机械故障，以确保安装过程不受意外影响。

-电气设备必须保证与现场实际情况一致，接线不得出错，电线外露部分需要包裹严密，防水处理。

-设备的安装要求严格按照工作规程执行，设备吊头必须在正确位置和角度进行吊装，并遵守吊装法则，以避免设备倾斜或翻转的情况。

(3) 调试验收安装完毕后，必须进行调试验收，以确保安装质量符合技术规范。

-首先检查设备各处连接点的紧固情况，包括紧固件是否固定、铆接及焊接点是否有裂口等。

-以保证设备使用中能够遵守安全规范，设备调试中需做好工作操作方式说明和维护保养事项。

2. 龙门吊安装保障措施常规的安装操作只能确保龙门吊的安全，而其他因素也可能会影响安装的质量和效率，因此必须采取额外的保障手段。

以下是一些龙门吊安装过程中的常用保障措施：-选择合适的起吊点：龙门吊的安装需用起重机进行吊装，因此选择合适的起吊点十分重要。

龙门吊安装规范篇一:龙门吊轨道安装如何安装龙门吊轨道在工程中,龙门吊轨道安装是处于机械和土建之间的一个工程领域。

龙门吊轨道安装的好坏直接影响到龙门吊的运行质量。

而郑州华中建机生产的龙门吊轨道是根据用户的要求，根据现场地质的情况设计铺设的，轨道用43Kg/m钢轨，地基及轨道的承载能力应能满足现场需要，同时轨道要有良好的接地线，以保证用电安全。

郑州华中建机的龙门吊，大车制动时，则产生一纵向推力;若小车制动时，又产生一横向推力;若大、小车同时制动时，便产生一合成制动力，使轨道承受一个斜向推力。

如轨道安装成一边普遍高于另一边时，龙门吊就会整体移向低的一侧，从而增加了轨道所承受的横向力，而引起龙门吊运行“啃道”，容易发生碰撞而产生事故。

目前轨道联接大致有:压板固定法、钩形螺栓固定法等。

1、龙门吊轨道有龙门吊钢轨、铁路钢轨、方钢。

钢轨的顶部是凸状的,底部是具有一定宽度的平板,增加了与基础的接触面;轨道的截面多为工字形,具有良好的抗弯强度。

方钢可以看作平顶钢轨,由于对车轮磨损大,一般只用于起重量1较小、运行速度较慢、工作不频繁的龙门吊。

2、龙门吊轨道的安装方式2.1 钢结构梁,2.2 混凝土预制梁。

3、焊接接头的要求3.1 龙门吊轨道接头接缝，一般为1,2mm，在寒冷地区或安装时气温低于常年使用气温且相差在20?以上时，应考虑温度补偿缝隙，取4,6mm为宜。

3.2 轨道的接头可为直头，也可制成45?角的斜接头，斜接头可使车轮在接头处平稳过渡。

3.3 接头处两轨道横向错位和高低差均不得大于1mm。

3.4 焊前准备。

MG龙门吊轨道接头焊接前,应仔细清理坡口及附近的油、锈等污物,直到露出金属光泽。

焊材依据等强原则,匹配碱性焊条。

3.5 焊接轨道接头的顺序是由下而上,先轨底后轨腰、轨头,逐层逐道进行堆焊,最后修补周围。

焊接其轨道接头时,设置临时卡具固定钢轨,以便焊接。

3.6 轨道焊接过程中的注意事项在施焊每层焊波时,尤其在施焊轨底的每层焊波时,应使2用l根焊条焊完,中间避免接用焊条而断弧,前后2层焊波的施焊方向应相反;每个轨道接头的焊接工作应连续进行,以使轨端头保持在较高温度下焊接(300?,350?)。

龙门吊轨道安装规范龙门吊是一种用于起重、装卸、搬运物品的大型机械设备，常用于港口、建筑工地、仓库等场合。

龙门吊的轨道安装规范十分重要，因为轨道的稳定和安全直接关系到吊车的使用效果和工作安全。

以下是一些关于龙门吊轨道安装的规范。

1.轨道选材：轨道宜选用高质量、优强度的钢材，钢材应经过质量检测和合格认证，并且具备良好的耐磨和耐腐蚀性能。

2.轨道尺寸：轨道的尺寸应根据实际使用情况进行确定，一般要考虑到龙门吊的起升高度、跨度等因素。

确定好尺寸后，必须满足国家标准和要求，且经过合理的结构设计和计算。

3.轨道表面处理：轨道的表面应进行充分的防腐处理，可采用镀锌、喷涂等方法，以增加轨道的使用寿命和耐腐蚀能力。

4.轨道安装平直度：轨道的安装必须保证平直度，不得有明显的弯曲或扭曲变形。

可以使用专业的测量工具和设备对轨道进行测量，确保其符合国家标准和要求。

5.轨道安装高度：轨道的安装高度应根据实际情况进行合理的确定，一般要保证有足够的空间进行吊车的移动和工作。

同时，要注意轨道与其他设施的安全间距，防止发生碰撞和事故。

6.轨道安装固定：轨道的安装必须进行牢固的固定，以防止其在使用过程中的晃动和移动。

可以使用螺栓、焊接等方法将轨道固定在地面或支承结构上，确保其稳定性和安全性。

7.轨道连接：轨道的连接处应采用合理的连接方式，确保连接牢固和平整。

连接处要进行充分的检查和测试，确保连接处不出现松动和断裂现象。

8.轨道维护：轨道的维护是保证其使用寿命和工作效果的重要环节。

定期对轨道进行检查和保养，确保其表面光滑、无损伤和磨损。

若发现问题，要及时修复或更换轨道。

总之，龙门吊轨道的安装规范涉及到材料、尺寸、表面处理、安装平直度、安装高度、安装固定、连接和维护等多个方面，必须严格按照相关规范进行操作。

只有确保龙门吊轨道的安全稳定，才能保证吊车的正常运行和工作安全。

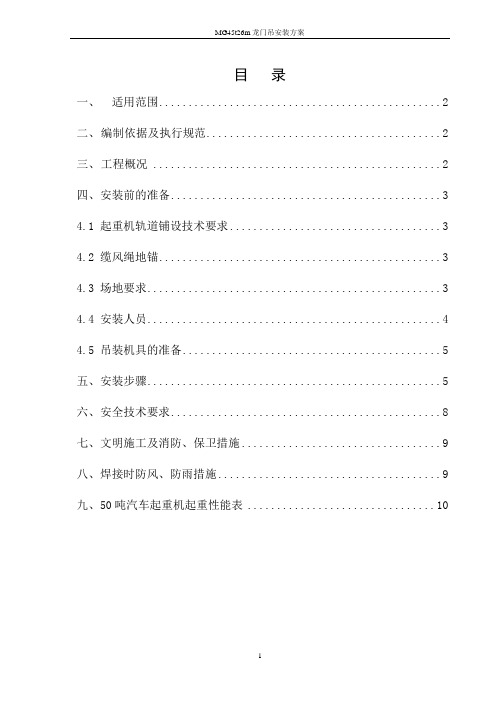

MG45t26m龙门吊安装方案目录一、适用范围 (2)二、编制依据及执行规范 (2)三、工程概况 (2)四、安装前的准备 (3)4.1 起重机轨道铺设技术要求 (3)4.2 缆风绳地锚 (3)4.3 场地要求 (3)4.4 安装人员 (4)4.5 吊装机具的准备 (5)五、安装步骤 (5)六、安全技术要求 (8)七、文明施工及消防、保卫措施 (9)八、焊接时防风、防雨措施 (9)九、50吨汽车起重机起重性能表 (10)一、适用范围本方案适用于MG45t26m龙门吊安装时的作业指导。

二、编制依据及执行规范2.1 《起重设备安装工程施工及验收规范》 GB50278-20102.2 《起重工操作规程》 SYB4112-802.3 25t、50t汽车吊性能参数表2.4 MG45t26m地铁门吊设计图2.5 《施工现场临时用电安全技术规范》(JGJ46—2005)规定2.6 《大型设备吊装工程施工工艺标准》（SH/T3515-2003）2.7 《工程建设安装工程起重施工规范》（HG 20201-2000）2.8 《汽车起重机和轮胎起重机安全规程》（HG 20201-2000）三、工程概况MG45t26m地铁门吊是由秦皇岛天业通联重工股份有限公司设计并生产制造的起重设备，主要由大车行走、支腿、起重小车、主梁及电气系统组成，重量约114t。

根据现场作业环境，先将支腿、主梁在地面组拼好，用一台25t汽车吊分别吊装支腿，并用缆风绳将支腿进行锚固，然后用两台50t汽车吊将主横梁吊装到支腿上，再依次吊装起重小车、梯子平台、电气系统等。

主要构件重量表MG45t26m龙门吊主要技术参数：四、安装前的准备4.1 起重机轨道铺设技术要求1）轨道铺设前应对轨道的端面、直线度、扭曲进行检查，合格后方可安装；2）轨道跨度误差应不超过10mm；3）同一截面两轨道的标高差，不应超过10mm；4）轨道接头间隙不大于2mm，横向、纵向错位不大于1mm；5) 同一截面内轨距相对差不应大于10mm；同一支腿下两根轨距相对差不应大于1mm。

龙门吊安装与拆除安全技术措施（一）龙门吊安装顺序及安全基本要求:第一条测量轨道标同及平行度，定好四组行走台车点。

第二条安装四组行走台车。

将四组行走台车吊装在轨道定点上，用方木、木楔支垫好，并用钢管支撑牢固，装上夹轨器。

第三条安装底梁。

吊装前，在行走台车上搭好脚手架，待底梁吊装连接好后，用钢管支撑牢固，并用钢丝绳，手链葫芦拉好缆绳，地锚拉力不小于3吨。

第四条拼、安装门腿。

吊装前，在底梁上搭好脚手架，门腿吊装连接好后，用钢丝绳、手链葫芦拉好缆风绳。

第五条拼装及吊装主梁。

1.根据主梁重量及长度选用起重设备，在一台起重设备性能允许范围内，可采用单机吊装，吊装前在主梁两端系上白棕绳作溜绳，以便吊装调整对位。

2.如果主梁重量大，跨度大，可采用两台起重设备双机抬吊，双机抬吊最大荷重不得超过两机的额定起重量之和的75%，每机所分担荷重不得超过该机额定起重量的80%，要平稳吊装。

3.吊装前，对起重设备制动等机构进行检查，起重设备停置处地基必须平整坚实，正确选择吊具、吊点，吊点棱角处要用包角，木块支垫，以免割断吊索。

4.指派专人指挥，并将起吊重量、幅度、高度向起重设备操作人员交底。

5.起吊时，先将主梁吊离地面约30cm后，观察起重设备制动及整车稳定状况，支腿是否松动，停置处地基是否下沉，如正常后再平稳起吊。

第六条安装操作室及变幅，起重机构。

变幅机构小车滚轮用钢丝绳捆绑固定在主梁变幅小车轨道上。

第七条安装机械、电气设备。

第八条穿绕变幅、起重钢丝绳。

（钢丝绳在穿绕前剖劲，以免扭绞伤人。

）第九条安全装置安装及整机调试。

第十条整机试运行及按规定试车验收。

第十一条龙门吊拆除顺序与安装顺序逆退进行，拆除安全基本要求可参照安装安全基本要求。

（二）龙门吊起重机安装与拆除施工流程图、拆装一般顺序龙门吊安装流程图龙门吊拆除流程图（三）龙门吊拆装危险源辨识及原因分析龙门吊安装拆除危险辨识表（四）龙门吊机安装拆除安全控制措施第十二条参加施工的有关技术人员，管理人员，操作人员，包括民技工必须接受入场前安全教育，经考试合格后方可上岗。

龙门吊滑触线安装规范文件一、前期准备1. 材料检查滑触线材料到场后，就像检查新到手的宝贝一样，得仔仔细细的。

看看滑触线的规格是不是和咱们龙门吊要求的一致，可别整错了型号，那就像给大人穿小孩衣服一样不合适。

表面不能有明显的划痕、裂缝或者变形，要是有这些问题，那滑触线就像生病的士兵，没法好好工作啦。

2. 工具准备安装滑触线得有趁手的工具。

螺丝刀、扳手这些是基本的，就像战士上战场不能少了武器。

测量工具也不能少，卷尺、水平仪得精确，不然滑触线安装歪歪扭扭的，龙门吊运行起来就像喝醉酒的大汉，不稳当。

3. 安装环境安装的地方得打扫干净，不能有乱七八糟的障碍物。

如果周围环境乱糟糟的，就像在荆棘丛里跳舞，很容易把滑触线刮坏或者影响安装的准确性。

而且要保证安装位置没有积水，滑触线要是泡在水里，那可就成了“落汤鸡”，很容易出故障。

二、安装过程1. 支架安装支架就像滑触线的小椅子，要安装得稳稳当当的。

首先确定好支架的间距，这个间距要均匀，就像排队一样，不能有的离得近有的离得远。

用水平仪测量，保证支架在同一水平面上，要是高低不平，滑触线放在上面就像在崎岖山路上行驶的汽车，会晃来晃去的。

支架要牢固地固定在支撑结构上，螺丝拧紧，可别松松垮垮的，不然龙门吊运行的时候，支架要是掉了，那滑触线也就跟着“下岗”了。

2. 滑触线安装把滑触线放到支架上，就像把轨道铺好一样。

滑触线之间的连接要紧密，不能有缝隙，要是有缝隙就像断了的链子，电流传输就会不顺畅。

连接部分要用专业的连接件，就像给伤口用合适的创可贴，不能随便凑合。

滑触线要安装得笔直，不能弯曲过度，如果弯曲得像麻花一样，龙门吊的集电器在上面跑就会很困难，就像小火车在弯弯曲曲的烂铁轨上跑，容易脱轨。

3. 集电器安装集电器是和滑触线亲密接触的小伙伴。

安装的时候要调整好集电器与滑触线的接触压力，压力不能太大也不能太小。

压力太大就像用力过猛捏东西，会把滑触线磨坏；压力太小就像轻轻碰一下，接触不良，电流就不能好好传输。

龙门吊安全施工操作规程范本第一章总则第一条为保证龙门吊施工的安全，根据相关法律法规及技术要求，制定本规程。

第二条适用范围：本规程适用于龙门吊的安装、调试、使用等施工作业，旨在规范作业人员的操作行为，确保施工过程中人员的人身安全和设备的完好性。

第三条施工单位应组织并保证作业人员按照本规程进行施工作业，并定期进行安全教育和培训。

第四条作业人员不得违反国家有关法律法规、标准、规范和技术要求。

第五条龙门吊安全施工操作规程的内容应在作业现场公示，以便作业人员参阅。

第二章施工人员的基本要求第六条龙门吊的操作人员应持有相应的操作证书，并能熟练掌握龙门吊的操作技术和安全知识。

第七条龙门吊操作人员应身体健康，无酗酒、服药、疲劳等不适宜操作的情况，且必须严格按照安全操作规程进行作业。

第八条龙门吊操作人员必须具备良好的思维能力和判断能力，在施工作业过程中，能够迅速应对突发情况，并采取相应的措施保障安全。

第九条管理人员应熟悉龙门吊操作规程，对作业人员进行指导和监督，并定期组织安全培训和演练。

第十条作业人员必须佩戴个人防护装备，如安全帽、安全鞋、手套等，并遵守施工现场的安全规定。

第三章施工前的准备工作第十一条施工前，必须对龙门吊进行全面检查，确保设备各部件正常运行，不存在安全隐患。

第十二条施工前，必须对作业现场进行安全检查，消除施工现场的隐患，确保施工环境的安全。

第十三条施工前，必须对施工的工艺、程序、安全措施等进行详细的计划和调度。

第十四条施工前，必须将作业人员分组，明确分工，合理安排施工时间，保证施工任务的完成。

第十五条施工前，应对作业现场进行标识，并设立警示标志，以提醒作业人员注意安全。

第四章施工操作流程第十六条龙门吊的操作人员在进行施工操作前，必须对设备进行全面检查，确保正常运行。

第十七条龙门吊的操作人员在进行施工操作时，必须熟悉设备的控制系统，并按照操作规程进行操作。

第十八条龙门吊的操作人员在起重作业时，必须按照设备的额定载荷进行操作，并确保吊装物品的稳定性。

龙门吊安装对周边环境及注意事项的要求有哪些？1、吊装区域内上空无架空线路，但邻近施工围挡，起重吊装时应加强安全防护。

2、吊车作业注意事项：1）进入施工现场的部件，应按照龙门吊安装图纸的要求进行检查，包括截面规格、连接板、高强螺栓、垫板等均应符合设计要求。

2）龙门吊应按吊装顺序分类。

3）龙门吊的吊装应根据现场所吊部件选择绑扎点及吊点，标明受力重心，并对吊索与部件绑扎处采取防护措施，必须在起重机不脱钩下进行。

4）龙门吊吊装，必须严格按照施工方案要求制定安全防护设施。

严禁作业人员攀爬部件上下和无防护措施的情况下人员在结构件上作业、行走。

5）吊装时，起重人员应站在作业平台或指定的地点作业，临边应有防护措施，人员上下应设专用通道。

6）安装时应设置临边防护，在起重作业和挂钩时应有安全指导。

3、吊装龙门吊部件安全措施：D所有吊装人员应持证上岗，严格遵循操作规程和行业规范。

特别是特种机械作业人员须经市相关部门技术培训、考核、领取特种作业操作证后，方可上岗。

2）吊装施工前由技术人员对吊装作业人员进行详细施工技术交底，并对吊装和运输设备进行检查:对重要部位挂钩、钢丝绳、锁绳夹等的状况及连接是否紧固进行检查，发现机件异常，及时排除；吊具有损坏，及时更换，严禁带隐患作业。

3）施工期间，要在作业区内划出警戒线，设置安全警示标志，配置足够数量的灯光照明装置，并派专人对社会车辆及行人进行疏导。

同时现场指派协调员负责现场的道口、路口的车辆及行人安全。

4）吊装过程中，设专人专职进行指挥，挂钩、起重、落位、安装人员必须服从指挥。

严格遵守吊装作业十不准原则：a、指挥信号不明或乱指挥不吊:b、超负荷不吊；c、工件坚固不牢不吊；d、吊物上面有人不吊；e、安装装置不灵不吊；f、工件未埋或埋设不准不吊;g、光线阴暗，看不清不吊：h、斜拉工件不吊：i、棱角件没有防护措施不吊：i、起重机支腿没有支牢实不吊。

5）夜间不得施工、大风、大雨（雾）天气停止施工。
