钢筋箍筋弯钩长度

[箍筋长度计算公式弯钩(45度、90度、135度、180度)]箍筋弯钩长度计算公式理论计算方法:L=2-8bhc*+2max。

箍筋弯钩长度计算1、对转半圆弯钩180度，为、对直弯钩为90度，、对斜弯钩为45度，、135度箍筋弯钩为，长度弯曲值的计算：计算时，用到一个弧度和角度的换算公式：1rad=*r*2/360,即一度角对应的弧长是。

还有《钢筋混凝土施工及验收规范》规定180度弯钩的弯曲直径不得小于，在下面的推导中D取。

弯钩度数详详细解释1、180度弯钩的计算：钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=AE水平段的长度+CD水平段长度=300+3d按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段水平长度=300-D/2-d+**180+3d=300+,弯曲调整值=L1-L2=、90度弯钩的计算：钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=300+100按照中轴线计算钢筋的长度：L2=AB 水平段长度+BC段弧长+CD段竖直长度=300-D/2-d+**90+100-D/2-d=300+，弯曲调整值=L1-L2=、135度弯钩的计算：钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=300+10d按照中轴线计算钢筋的长度：L2=AB水平段长度+BD段弧长+DE段长度=300-D/2-d+**135+10d=300+10d+，弯曲调整值=L1-L2= 上面讲得太复杂，如果你是做预算的，只要记住:钢筋的外皮长度+弯钩长度。

外皮长度=矩形断面周长-8*砼保护层厚度+8*箍筋直径;弯钩长度:180度=*箍筋直径; 90度=*箍筋直径;45度=*箍筋直径以复合箍筋5 ×4 为例, 在老规范公式的基础上来推导新规范各种箍筋长度的计算公式。

新规范因保护层为箍筋外皮到外皮, 在老规范的基础上减去8 d , 就是新规范2 ×2 外围封闭箍筋1长度的计算公式。

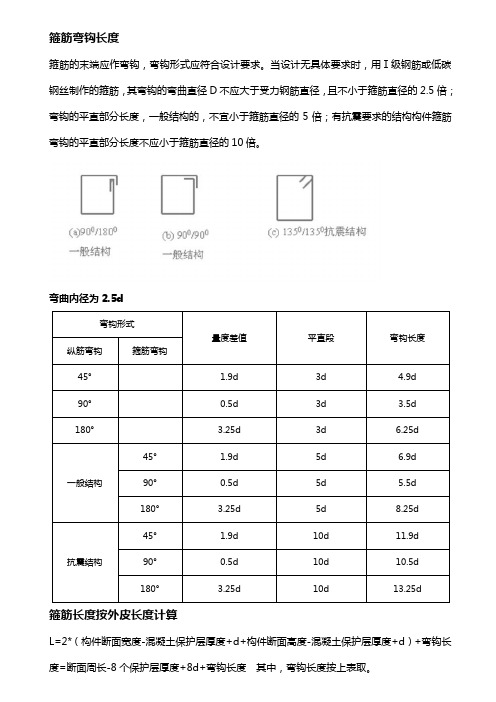

箍筋弯钩长度
箍筋的末端应作弯钩，弯钩形式应符合设计要求。

当设计无具体要求时，用Ⅰ级钢筋或低碳钢丝制作的箍筋，其弯钩的弯曲直径D不应大于受力钢筋直径，且不小于箍筋直径的2.5倍；弯钩的平直部分长度，一般结构的，不宜小于箍筋直径的5倍；有抗震要求的结构构件箍筋弯钩的平直部分长度不应小于箍筋直径的10倍。

弯曲内径为2.5d
箍筋长度按外皮长度计算
L=2*（构件断面宽度-混凝土保护层厚度+d+构件断面高度-混凝土保护层厚度+d）+弯钩长度=断面周长-8个保护层厚度+8d+弯钩长度其中，弯钩长度按上表取。

之吉白夕凡创作现行规范规定，有抗震箍筋需要做135度弯钩，弯钩的平直部分需10d，且不得小于75mm，我们还是遵循“钢筋弯曲时，外侧纤维增长，内测纤维缩短，中心线长度坚持不变”思路来演绎这个135度弯钩所需要的增加长度。

弯心直径还是2.5d，钢筋中心线半圆还是1.75d。

135圆心角对应的圆周长度为4.123d，所以135度钩多需要的展开长度可取11.9d，这仅适用于箍筋，不适用于纵向钢筋（箍筋的外缘计算的长度）。

如果从箍筋的弯前平直段算起则为14.123d。

180度弯钩增长值6.25d。

拉钩增长值计算经验值：直径弯钩增长值6mm 2×50mm8mm 2×75mm10mm 2×85mm12mm 2× 100mm箍筋的增长值：箍筋直径调整值6mm 1008mm 15010mm 17012mm 200以上数值（蓝色标注）与钢筋的级别无关。

在软件中钢筋的等级用a、b、c，d来暗示，分别代表1、2、3、4级钢。

拉筋长度=梁宽-2呵护层厚度+11.9d（抗震弯钩值）+2d箍筋长度=梁宽-2*呵护层+梁高-2*呵护层+2*11.9d+8d钢筋翻样：是建筑工地上的技术人员、钢筋工长或班组长，把建筑施工图纸和结构图纸中各种各样的钢筋式样、规格、尺寸以及所在位置，依照国家设计施工规范的要求，详细的拉出清单，画出组装构图，作为施工班组进行生产制作装配的依据。

光圆钢筋的弯钩增加长度计算：对直弯钩（90）为3.5d，，对斜弯钩（45）为4.9d。

量度差值30度 45度 60度 90度135度1200.35d 0.5d 0.85d 2d2.5d2.35dLa受拉钢筋锚固长度 laE受拉钢筋抗震锚固长度。

Lc约束边沿构件沿墙肢的长度2012/2/18钢筋翻样所学总结：柱：纵筋: 层高(3000)箍筋：柱截面尺寸（a×b）-呵护层厚度+自身直径×2下料长度：周长+调整值拉筋:柱截面尺寸（a×b）-2×呵护层厚度+自身直径×2下料长度：以上得出的值+拉筋的弯钩增长值拉钩平直部分梁宽-2*呵护层厚度+2*拉钩直径d。

关于箍筋及拉筋弯钩平直段长度的要求
封闭箍筋及拉筋弯钩平直段长度的要求。

下面以11G101-1与16G101-1图集进行对比，给大家讲解最新规范的要求（施工中，在选用图集时要注明所选用平法标准图的图集号，以免在施工中出错）。

一、11G101-1中弯钩水平段长度要考虑抗震与非抗震的情况，还要与75mm做比较取大值；
下面主要讲新规范、型图集16G101-1中的要求。

二、封闭箍筋的弯钩：
1、箍筋弯钩长度不用考虑抗震或非抗震时平直段的长度；
2、平直段弯钩直接取钢筋公称直径的10倍（10d）；
3、如果钢筋直径较小6mm或6.5mm时，就不能取10d，要取75mm；
4、箍筋弯钩平直段：10d，75中较大值。

三、拉筋的弯钩：
1、也不用考虑抗震或非抗震时平直段的长度；
2、平直段弯钩直接取钢筋公称直径的10倍（10d）；
3、如果钢筋直径较小6mm或6.5mm时，就不能取10d，要取75mm；
4、弯钩平直段：10d，75中较大值。

四、尽量按新规范进行施工或在选用图集时要注明所选用平法标准图的图集号，以免在施工中出错。

11G101-1
16G101-1
箍筋
拉筋
谢谢阅读！我是搬砖的浪子，更多工程技术知识分享给大家，喜欢我的文章可以点击关注哦~。

现行规范规定，有抗震箍筋需要做135度弯钩，弯钩的平直部分需10d，且不得小于75mm，我们还是遵循“钢筋弯曲时，外侧纤维增长，内测纤维缩短，中心线长度保持不变”思路来演绎这个135度弯钩所需要的增加长度。

弯心直径还是2.5d，钢筋中心线半圆还是1。

75d。

135圆心角对应的圆周长度为4.123d，所以135度钩多需要的展开长度可取11.9d，这仅适用于箍筋，不适用于纵向钢筋（箍筋的外缘计算的长度)。

如果从箍筋的弯前平直段算起则为14.123d。

180度弯钩增长值6。

25d。

拉钩增长值计算经验值：直径弯钩增长值6mm 2×50mm8mm 2×75mm10mm 2×85mm12mm 2× 100mm箍筋的增长值：箍筋直径调整值6mm 1008mm 15010mm 17012mm 200以上数值（蓝色标注）与钢筋的级别无关。

在软件中钢筋的等级用a、b、c,d来表示，分别代表1、2、3、4级钢。

拉筋长度=梁宽-2保护层厚度+11。

9d(抗震弯钩值）+2d 箍筋长度=梁宽-2＊保护层+梁高—2*保护层+2*11。

9d+8d钢筋翻样：是建筑工地上的技术人员、钢筋工长或班组长，把建筑施工图纸和结构图纸中各种各样的钢筋式样、规格、尺寸以及所在位置，按照国家设计施工规范的要求，详细的拉出清单，画出组装构图，作为施工班组进行生产制作装配的依据。

光圆钢筋的弯钩增加长度计算：180度（半圆）弯钩增长值 6。

25d对直弯钩（90)为3。

5d，，对斜弯钩（45）为4。

9d。

量度差值30度 45度 60度 90度 135度120 0.35d 0.5d 0。

85d 2d 2.5d 2。

35dL a受拉钢筋锚固长度 l aE受拉钢筋抗震锚固长度。

L c约束边缘构件沿墙肢的长度2012/2/18钢筋翻样所学总结:柱：纵筋：层高（3000)箍筋：柱截面尺寸(a×b）-保护层厚度+自身直径×2下料长度：周长+调整值拉筋: 柱截面尺寸(a×b）—2×保护层厚度+自身直径×2 下料长度:以上得出的值+拉筋的弯钩增长值拉钩平直部分梁宽—2＊保护层厚度+2＊拉钩直径d。

现行规范规定，有抗震箍筋需要做135度弯钩，弯钩的平直部分需10d，且不得小于75mm，我们还是遵循“钢筋弯曲时，外侧纤维增长，内测纤维缩短，中心线长度保持不变”思路来演绎这个135度弯钩所需要的增加长度。

弯心直径还是2.5d，钢筋中心线半圆还是1.75d。

135圆心角对应的圆周长度为4.123d，所以135度钩多需要的展开长度可取11.9d，这仅适用于箍筋，不适用于纵向钢筋（箍筋的外缘计算的长度）。

如果从箍筋的弯前平直段算起则为14.123d。

180度弯钩增长值6.25d。

拉钩增长值计算经验值：直径弯钩增长值6mm 2×50mm8mm 2×75mm10mm 2×85mm12mm 2× 100mm箍筋的增长值：箍筋直径调整值6mm 1008mm 15010mm 17012mm 200以上数值（蓝色标注）与钢筋的级别无关。

在软件中钢筋的等级用a、b、c，d来表示，分别代表1、2、3、4级钢。

拉筋长度=梁宽-2保护层厚度+11.9d（抗震弯钩值）+2d箍筋长度=梁宽-2*保护层+梁高-2*保护层+2*11.9d+8d钢筋翻样：是建筑工地上的技术人员、钢筋工长或班组长，把建筑施工图纸和结构图纸中各种各样的钢筋式样、规格、尺寸以及所在位置，按照国家设计施工规范的要求，详细的拉出清单，画出组装构图，作为施工班组进行生产制作装配的依据。

光圆钢筋的弯钩增加长度计算：180度（半圆）弯钩增长值 6.25d对直弯钩（90）为3.5d，，对斜弯钩（45）为4.9d。

量度差值30度 45度 60度 90度 135度1200.35d 0.5d 0.85d 2d 2.5d 2.35dL a受拉钢筋锚固长度 l aE受拉钢筋抗震锚固长度。

L c约束边缘构件沿墙肢的长度2012/2/18钢筋翻样所学总结：柱：纵筋: 层高(3000)箍筋：柱截面尺寸（a×b）-保护层厚度+自身直径×2 下料长度：周长+调整值拉筋: 柱截面尺寸（a×b）-2×保护层厚度+自身直径×2 下料长度：以上得出的值+拉筋的弯钩增长值拉钩平直部分梁宽-2*保护层厚度+2*拉钩直径d。

钢筋135°弯钩下料长度计算
根据《建筑施工手册》2012年12月第五版第三册14钢筋工程中14.3钢筋配料中规定（中国建筑工业出版社出版），并通过实际验证，135°拉勾下料长度有以下两种方式：
一、净保护层（保护层至箍筋外侧）
L=l+2×1.9d & L=l+3.8d
二、非净保护层（保护层至主筋外侧）
L=1+2×2.9d & L=l+3.8d
式中：L：箍筋下料长度
l：结构厚度-保护层厚度
d：箍筋直径
附件：验证计算过程
三、结论
通过查询计算手册并辅助CAD软件进行验证，得出上
述结论在实际下料过程中有实际的参考价值，可以正常使用。

验证计算过程
表1 通过CAD进行画图验证结论。

箍筋长度计算公式，弯钩(45度、90度、135度、180度)箍筋长度计算公式，弯钩(45度、90度、135度、180度)理论计算方法:L=2(b+h)-8bhc*1.9d+2max(10d,75)。

箍筋弯钩长度计算1、对转半圆弯钩180度，为6.25d2、对直弯钩为90度，3.5d3、对斜弯钩为45度，4.9d4、135度箍筋弯钩为11.9d，长度11.9d弯曲值的计算：计算时，用到一个弧度和角度的换算公式：1rad=3.14*r*2/360,即一度角对应的弧长是0.01745r。

还有《钢筋混凝土施工及验收规范》（GB500204-20xx）规定180度弯钩的弯曲直径不得小于2.5d，在下面的推导中D取2.5d。

弯钩度数详详细解释1、180度弯钩的计算：钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=AE水平段的长度+CD水平段长度=300+3d按照中轴线计算钢筋的长度：L2=AB水平段长度+BC 段弧长+CD段水平长度=300-D/2-d+0.01745*（D/2+d/2）*180+3d=300+6.25d,弯曲调整值=L1-L2=3.25d2、90度弯钩的计算：钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=300+100按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段竖直长度=300-D/2-d+0.01745*（D/2+d/2）*90+100-D/2-d=300+100-1.75d，弯曲调整值=L1-L2=1.75d3、135度弯钩的计算：钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=300+10d按照中轴线计算钢筋的长度：L2=AB水平段长度+BD 段弧长+DE段长度=300-D/2-d+0.01745*（D/2+d/2）*135+10d=300+10d+1.9d，弯曲调整值=L1-L2=1.9d上面讲得太复杂，如果你是做预算的，只要记住:钢筋的外皮长度+弯钩长度。

各种直径钢筋的内径，外径，45度和90度折减，单位重和弯勾增加长度
说明：1
2、箍筋长度计算理论为：外包尺寸+1350弯钩增加长度（通常2×10 d外包尺寸+）—3×900量度差值—2×1350量度差值，即外包尺寸+20 d—3×2 d—2×2.5 d，但由于在实践中，实际弯心直径与理论弯心直径不一致、钢筋粗细和机具条件不同等原因而影响平直部分长度，所以对直径为6、8的钢筋不考虑内径和外径的差别，即量度差值（=外包尺寸—中心线长度）为0。

3、钢筋用量计算和放样计算的区别：前者因钢筋实际加工可不考虑钢筋保护层厚度、量度差值、电渣压力焊接头损耗和搭接长度等因素的影响，而直接进行估算，如400×1000的梁一个箍筋的长度为2800[放样计算长度为：6（2800），8（2840）]。
