微分和积分电路的异同

微分和积分电路的异同输出电压与输入电压成微分关系的电路为微分电路，通常由电容和电阻组成;输出电压与输入电压成积分关系的电路为积分电路，通常由电阻和电容组成。

微分电路、积分电路可以分别产生尖脉冲和三角波形的响应。

积分运算和微分运算互为逆运算，在自控系统中，常用积分电路和微分电路作为调节环节;此外，他们还广泛应用于波形的产生和变换以及仪器仪表之中。

以集成运放作为放大电路，利用电阻和电容作为反馈网络，可以实现这两种运算电路。

(一) 积分电路和微分电路的特点1:积分电路可以使输入方波转换成三角波或者斜波微分电路可以使使输入方波转换成尖脉冲波2:积分电路电阻串联在主电路中，电容在干路中微分则相反3：积分电路的时间常数t 要大于或者等于10 倍输入脉冲宽度微分电路的时间常数t 要小于或者等于1/10 倍的输入脉冲宽度(二)他们被广泛的用于自控系统中的调节环节中，此外还广泛应用于波形的产生和变换以及仪表之中。

(三)验证：你比如说产生三角波的方法，有这样两个简单的办法，第一就是在方波发生电路中，当滞回比较器的阈值电压数值比较小时，咱们就可以把电容两端的电压看成三角波，第二呢直接把方波电压作为积分运算电路的发生电路的输出电压uo1=+Uz,时积分电路的输出电压uo 将线性下降;而当uo1=- Uz 时，uo 将线性上升;从而产生三角波，这时你就会发现两种方法产生的三角波的效果还是第二种的好，因为第一种方法产生的三角波线性度太差，而且如果带负载后将会使电路的性能发生变化。

你可以用我说的这两种方法分别试试就知道差别优势了。

积分电路和微分电路当然是对信号求积分与求微分的电路了，它最简单的构成是一个运算放大器，一个电阻R和一个电容C，运放的负极接地，正极接电容，输出端Uo再与正极接接一个电阻就是微分电路，设正极输入Ui，则Uo=-RC(dUi/dt)。

当电容位置和电阻互换一下就是积分电路，Uo=-1/RC*(Ui对时间t的积分)，这两种电路就是用来求积分与微分的。

微分电路和积分电路微分电路和积分电路是电子技术中应用最为广泛的两种回路。

一、微分电路微分电路是指将输入信号与另一输入电压做差分后取得输出脉冲信号，即将输入信号变化部分分离出来，而其基本结构是由一对反向连接的发射极。

它有一个特殊的性能，即输入时相的变化，会引起输出电压的变化，而不依赖输入信号的绝对大小，所以它又称为变相放大器。

1、特点(1) 结构简单：微分电路的结构简单，只由一对对联不反向连接的发射极组成。

(2) 调节准确：采用微分电路进行放大，所得出的放大值可以精确调节。

(3) 信号完整：输入的信号得到的输出信号完整不可缺失。

(4) 信号隔离能力强：发射极之间有绝缘，因此可以有效隔离输入信号和输出信号。

2、用途(1) 在UART通信线路电路中，通常采用微分电路实现放大和信号隔离。

(2) 在数字仪表中，微分电路也被广泛应用，用来传输信号，放大信号抗扰。

(3) 在连续检测信号中，也经常使用微分电路，以提取有效信号。

二、积分电路积分电路是电子技术中一种重要的回路，它由一对对联不反向连接在开关之上，通过利用电容与整流器来改变输入信号的大小，最终获得输出电压。

它可以把低频周期的电压变化的幅度增大成高频的电压变化，所以也又称为积分放大器。

1、特点(1) 结构简单：积分电路的结构非常简单，只由一对对联不反向连接的发射极、一个整流器和一个电容组成。

(2) 调节性能良好：积分电路可以调整输入信号的大小，而不受输入信号本身的幅度限制。

(3) 抗扰性强：采用积分电路进行放大时，输入端口电容会有抗扰功能，能够有效降低外部干扰。

2、用途(1) 用于智能的可控硅机电控制。

(2) 在放大低频变化信号的场合，可以使用积分电路来实现，放大出高频信号。

(3) 用于检测脉冲宽度，比如温度传感器等等。

积分电路和微分电路的结构
积分电路和微分电路是两种基本的电路结构，用于对输入信号进行积分和微分运算。

它们通常是由操作放大器（Operational Amplifier，简称 Op-Amp）和电容、电阻等元件组成的。

以下是它们的结构和工作原理：
1. 积分电路（Integrator Circuit）结构：
•一般由一个操作放大器（Op-Amp）和一个电容（C）组成。

•输入信号通过电阻（R1）连接到操作放大器的非反馈输入端，通过电容（C）连接到操作放大器的反馈输入端。

•当输入信号施加在电阻上时，操作放大器的输出电压将等于输入电压乘以反馈电容和输入电阻之比。

•因为电容会积分输入信号，所以这个电路叫做积分电路。

•工作原理：输入信号通过电阻和电容被积分，因此输出信号是输入信号的积分值。

2. 微分电路（Differentiator Circuit）结构：
•一般由一个操作放大器（Op-Amp）和一个电容（C）组成。

•输入信号通过电阻（R1）连接到操作放大器的非反馈输入端，通过电容（C）连接到操作放大器的反馈输入端。

•当输入信号施加在电阻上时，操作放大器的输出电压将等于输入电压的微分值乘以反馈电容和输入电阻之比。

•因为电容会对输入信号进行微分，所以这个电路叫做微分电路。

1/ 2
•工作原理：输入信号通过电阻和电容被微分，因此输出信号是输入信号的微分值。

总的来说，积分电路可以用于计算信号的累积效果，而微分电路可以用于计算信号的变化率。

这两种电路都在信号处理和控制系统中广泛使用。

2/ 2。

（二）输出信号与输入信号的积分成正比的电路，称为积分电路。

1原理：从图 2 得，U O U C — iCdt ,因U i U R U O ,当 t t o 时，U o U C随后C 充电，由于RO Tk,充电很慢，所以认为U i U R R i C ,即iC S,故RU O — iCdt — iCdt C RC这就是输出U O Uo 正比于输入U i 的积分iCdt.RC 电路的积分条件：RO Tk（三）积分电路和微分电路的特点 积分电路和微分电路的特点1：积分电路可以使输入方波转换成三角波或者斜波微分电路可以使使输入方波转换成尖脉冲波2:积分电路电阻串联在主电路中，电容在干路中1无源微、积分电路（一）.输出信号与输入信号的微分成正比的电路, 原理：从图1得：U o RC RC （dU ^）,因U i dt 称为微分电路。

U C U O ,当，t t o 时，U C 0,所以U O U io 随后C 充电，因RCKTk,充电很快, 可以认为U c U i ，则有:U O RC 叫RC 鯉 dt dt 这就是输出U O 正比于输入U i 的微分罟RC 电路的微分条件: RCc TkTii'J图1k1 hLi>・f Ik----图2Wlb - 0微分则相反3:积分电路的时间常数t要大于或者等于10倍输入脉冲宽度微分电路的时间常数t要小于或者等于1/10倍的输入脉冲宽度4:积分电路输入和输出成积分关系微分电路输入和输出成微分关系微分电路可把矩形波转换为尖脉冲波，此电路的输出波形只反映输入波形的突变部分，即只有输入波形发生突变的瞬间才有输出。

而对恒定部分则没有输出。

输出的尖脉冲波形的宽度与R*C有关（即电路的时间常数），R*C越小，尖脉冲波形越尖，反之则宽。

此电路的R*C必须远远少于输入波形的宽度，否则就失去了波形变换的作用，变为一般的RC耦合电路了，一般R*C少于或等于输入波形宽度的1/10就可以了。

积分电路和微分电路的结构都是基于电容器（C）和电阻（R）构成的。

积分电路由一个电容器和一个电阻并联连接而成。

输入信号通过电容器并联电阻的接点输入，输出信号从电容器两端获取。

微分电路由一个电阻和一个电容器串联连接而成。

输入信号通过电阻与电容器之间的接点，输出信号从电容器的另一端获取。

积分电路对输入信号的积分敏感，可以实现对信号的积分操作，它对低频信号有较好的响应，可以滤除高频成分。

微分电路对输入信号的变化率（导数）敏感，可以实现对信号的微分操作，它对高频信号有较好的响应，可以滤除低频成。

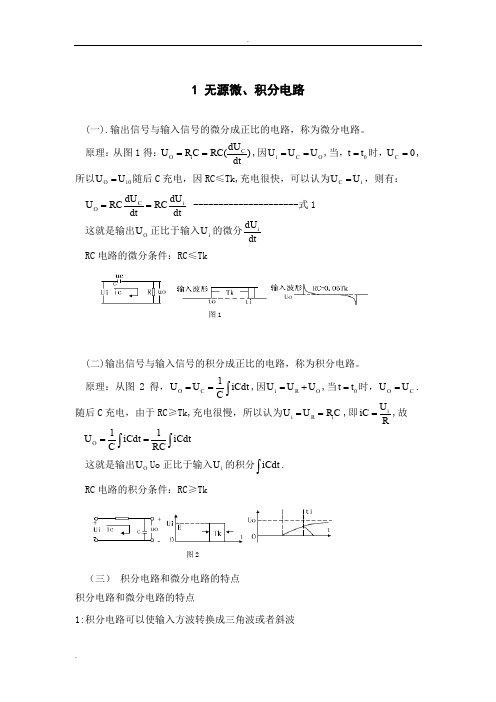

1 无源微、积分电路(一).输出信号与输入信号的微分成正比的电路，称为微分电路。

原理：从图1得：)(dtdU RC C R U C i O ==,因O C i U U U ==,当，0t t =时，0=C U ,所以0i O U U =随后C 充电，因RC≤Tk,充电很快，可以认为i C U U =，则有：dtdU RC dt dU RCU i C O == ---------------------式1 这就是输出O U 正比于输入i U 的微分dt dU i RC 电路的微分条件：RC≤Tk(二)输出信号与输入信号的积分成正比的电路，称为积分电路。

原理：从图2得，⎰==iCdt CU U C O 1,因O R i U U U +=,当0t t =时，C O U U =.随后C 充电，由于RC≥Tk,充电很慢，所以认为C R U U i R i ==,即RU iC i =,故 ⎰⎰==iCdt RC iCdt C U O 11 这就是输出O U Uo 正比于输入i U 的积分⎰iCdt .RC 电路的积分条件：RC≥Tk（三） 积分电路和微分电路的特点积分电路和微分电路的特点1:积分电路可以使输入方波转换成三角波或者斜波图1 图2微分电路可以使使输入方波转换成尖脉冲波2:积分电路电阻串联在主电路中，电容在干路中微分则相反3：积分电路的时间常数t要大于或者等于10倍输入脉冲宽度微分电路的时间常数t要小于或者等于1/10倍的输入脉冲宽度4：积分电路输入和输出成积分关系微分电路输入和输出成微分关系微分电路可把矩形波转换为尖脉冲波，此电路的输出波形只反映输入波形的突变部分，即只有输入波形发生突变的瞬间才有输出。

而对恒定部分则没有输出。

输出的尖脉冲波形的宽度与R*C有关（即电路的时间常数），R*C越小，尖脉冲波形越尖，反之则宽。

此电路的R*C必须远远少于输入波形的宽度，否则就失去了波形变换的作用，变为一般的RC耦合电路了，一般R*C少于或等于输入波形宽度的1/10就可以了。

积分电路和微分电路的应用积分电路和微分电路是电子工程中非常重要且广泛应用的两种电路。

积分电路可用于对输入信号进行积分运算，而微分电路则可以对输入信号进行微分运算。

这两种电路在不同领域中有着各自独特的应用。

一、积分电路的应用积分电路主要用于对信号进行时间积分运算，即对输入信号进行时间的累加。

其中最常见的应用就是在音频系统中，通过积分电路可以实现音频信号的频率分析和信号调制。

首先，积分电路可以对输入信号的幅度进行积分运算，从而得到输入信号的功率谱密度。

这对于音频系统来说尤为重要，因为它可以帮助我们了解音频信号的频谱分布情况，进而对音频信号进行合理的调整。

比如，在音乐录音室中，通过积分电路可以实时监测出音频信号在不同频段上的能量分布情况，从而调整音频设备的参数，使得音频产生的效果更加符合设计要求。

此外，积分电路还可以用于信号调制。

在通信系统中，调制是对输入信号进行编码和解码的过程，而积分电路可以用于信号的调制解调。

例如，在遥控器中，通过积分电路可以将输入信号进行编码，然后通过无线电波传输到接收端进行解码。

这种调制技术的应用，在遥控器、无线电和移动通信等领域得到广泛应用。

二、微分电路的应用微分电路则是对信号进行微分运算，可以对输入信号的变化率进行测量。

这种测量技术在很多领域中都有着重要的应用。

一个常见的应用就是在汽车领域中的刹车系统中。

刹车系统通过微分电路可以实时测量车轮的转速变化率，并将其与事先设定的规范进行比较，从而控制刹车力度。

这样可以实现自动刹车系统，在紧急情况下及时减速，保障行车安全。

此外，微分电路还被广泛应用于医疗设备中。

例如，在心电图仪中，通过微分电路可以实时检测心脏电信号的变化率，从而判断病人的心脏状况。

这对于医生来说非常重要，能够帮助他们及时发现心脏病变化，采取相应的治疗措施。

微分电路还可以应用于加速度计和陀螺仪等传感器中。

通过微分电路可以实时测量物体的加速度和角速度的变化率，从而判断物体的运动状态。

电路中的积分器与微分器的原理与应用电路是我们日常生活中不可或缺的重要元素，从小到大，我们都在接触各种各样的电子设备。

而电子设备中的电路则是电子元件相互连接而成的网络，起到传输和处理信号的作用。

而其中的积分器和微分器则是两种重要的电路类型，本文将对其原理和应用进行探讨。

首先，我们来了解积分器的原理和应用。

积分器是一种电路，能够对输入信号进行积分运算。

其基本原理是通过将输入信号与电容器相连接，并通过电阻来控制电荷的流动，从而实现对信号的积分运算。

积分器主要应用于信号处理领域，特别是在模拟电路中常用于波形整形、滤波和计算等方面。

在波形整形方面，积分器常用于将方波信号转换为锯齿波信号。

通过将方波信号输入到积分器中，由于电容的充放电特性，输出信号将变为锯齿波形。

这种转换可以有效地减小方波信号的高频部分，从而使信号更加平滑。

而在滤波方面，积分器常用于去除高频噪声。

通过将输入信号输入到积分器中，高频部分将被积分器削弱，从而实现滤波效果。

此外，积分器还常用于计算方波信号的面积。

通过测量输出信号的幅度，可以得到方波信号的面积大小。

接下来，我们来了解微分器的原理和应用。

微分器是一种电路，能够对输入信号进行微分运算。

其基本原理是通过将输入信号与电容器相连接，并通过电阻来控制电荷的流动，从而实现对信号的微分运算。

微分器主要应用于信号处理领域，在模拟电路中常用于波形分析、滤波和计算等方面。

在波形分析方面，微分器常用于测量波形的斜率。

通过将输入信号输入到微分器中，输出信号的幅度将与输入信号的斜率成正比。

这种转换可以帮助我们更好地了解信号的变化规律。

在滤波方面，微分器常用于去除低频噪声。

通过将输入信号输入到微分器中，低频部分将被微分器削弱，从而实现滤波效果。

此外，微分器还常用于计算正弦信号的相位差。

通过测量输出信号的幅度和频率，可以得到正弦信号的相位差大小。

总结起来，积分器和微分器在电路中起着非常重要的作用。

它们能够对输入信号进行积分和微分运算，从而实现信号的处理和分析。

积分电路和微分电路的作用以积分电路和微分电路的作用为标题，本文将从原理、应用和特点三个方面进行介绍。

一、积分电路的作用积分电路是一种能够对输入信号进行积分运算的电路。

其基本原理是根据电容器的特性，当输入信号为脉冲波形时，电容器会对输入信号进行积分运算，输出信号的波形为输入信号的面积与时间的乘积。

积分电路主要由电容器和电阻组成。

1.1 原理积分电路的原理是根据电容器的充放电过程来实现对输入信号的积分运算。

当输入信号为连续的正弦波形时，积分电路会将其转换为连续的余弦波形输出。

1.2 应用积分电路在实际应用中有着广泛的用途。

例如，在声音处理中，可以利用积分电路对声音信号进行平滑处理，降低噪音的干扰；在图像处理中，可以利用积分电路对图像进行平滑滤波，提高图像的质量；在自动控制系统中，积分电路可以用于控制器的积分环节，提高系统的稳定性。

1.3 特点积分电路具有以下特点：（1）积分电路对低频信号有良好的积分效果，但对高频信号的积分效果较差；（2）积分电路的输出信号具有相位滞后的特性，相位滞后的程度与输入信号频率有关；（3）积分电路对直流信号具有完全积分的效果，即输出信号的幅值与输入信号的时间积分成正比。

二、微分电路的作用微分电路是一种能够对输入信号进行微分运算的电路。

其基本原理是根据电容器和电感器的特性，当输入信号变化率较高时，电容器和电感器会对输入信号进行微分运算，输出信号的波形为输入信号的斜率。

2.1 原理微分电路的原理是根据电容器和电感器的充放电过程来实现对输入信号的微分运算。

当输入信号变化率较高时，微分电路会将其转换为幅度较大的输出信号。

2.2 应用微分电路在实际应用中也有着广泛的用途。

例如，在通信系统中，可以利用微分电路对高频信号进行微分处理，提高信号的传输速率；在雷达系统中，可以利用微分电路对接收到的脉冲信号进行微分运算，提高雷达系统的探测性能；在图像处理中，微分电路可以用于边缘检测和轮廓提取等操作。

微分与积分电路1、电路的作用，与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

积分电路和微分电路的特点：积分电路、微分电路可以分别产生尖脉冲和三角波形的响应 1:积分电路可以使输入方波转换成三角波或者斜波微分电路可以使使输入方波转换成尖脉冲波2:积分电路电阻串联在主电路中，电容在干路中微分则相反3：积分电路的时间常数t要大于或者等于10倍输入脉冲宽度 微分电路的时间常数t要小于或者等于1/10倍的输入脉冲宽度 4：积分电路输入和输出成积分关系微分电路输入和输出成微分关系积分电路：1.延迟、定时、时钟2.低通滤波3.改变相角（减）微分电路：1.提取脉冲前沿2.高通滤波3.改变相角（加）微分图像（在单位阶跃响应的前提下）微分电路可把矩形波转换为尖脉冲波，此电路的输出波形只反映输入波形的突变部分，即只有输入波形发生突变的瞬间才有输出。

而对恒定部分则没有输出。

输出的尖脉冲波形的宽度与RC有关（即电路的时间常数），RC越小，尖脉冲波形越尖，反之则宽。

积分图像（在单位阶跃响应的前提下）积分电路是使输出信号与输入信号的时间积分值成比例的电路RC电路的分类（1）RC 串联电路电路的特点：由于有电容存在不能流过直流电流，电阻和电容都对电流存在阻碍作用，其总阻抗由电阻和容抗确定，总阻抗随频率变化而变化。

RC 串联有一个转折频率： f0=1/2πR1C1当输入信号频率大于 f0 时，整个 RC 串联电路总的阻抗基本不变了，其大小等于 R1。

（2）RC 并联电路RC 并联电路既可通过直流又可通过交流信号。

它和 RC 串联电路有着同样的转折频率：f0=1/2πR1C1。

当输入信号频率小于f0时，信号相对电路为直流，电路的总阻抗等于 R1;当输入信号频率大于f0 时 C1 的容抗相对很小，总阻抗为电阻阻值并上电容容抗。

当频率高到一定程度后总阻抗为 0。
