一阶RC微分电路和积分电路

一阶RC电路的暂态响应一、实验目的1、观察RC电路的充放电过程及其与时间常数的关系。

2、在微分电路和积分电路中，时间常数与工作脉冲宽度对输出波形的影响。

3、学习低频信号发生器及示波器的使用。

二、实验设备双踪示波器低频信号发生器电工电路基本模块系统三、实验内容说明1、微分电路微分电路在脉冲技术中有着广泛的应用。

图1所示为微分电路，其输出电压u o为：u o=Ri=Rc du c/dt，即输出电压u o与电容两端电压u c对时间的导数成正比。

当电路的时间常数τ=RC很小时，u c»u，则u i=u c+u o≈u c,∴uo≈RCdu i/dt。

图1微分电路原理图即当时间常数τ=RC很小时，输出电压uo近似与输入电压对时间的导数成正比。

所以图1电路称为“微分电路”。

图1所示电路并不是在任何条件下都能起微分作用的。

有无微分作用的关键是时间常数τ与脉冲宽度tp的相对大小。

当τ<<tp时，微分作用显著，输出电压成为双向的尖脉冲，如图2(a)所示。

当τ=tp时，微分作用不显著[见图2（b）]。

当τ>>tp时，输出电压uo的波形基本上与输入电压u i的波形一致，只是将波形向下平移了一段距离，使波形正半周和负半周所包含的面积相等[见图2（c）]。

这时电路成为一般阻容耦合电路。

ui uo tuo ui ui 0t 0t0ttp ←T →00t (a)τ＝tp (b)τ＝tp (c)τ>>tp图2不同时间常数对微分电路输出波的影响2、积分电路将图1中的R ﹑C 的位置对换，便成图3所示的积分电路。

此时输出电压U o 为即输出电压Uo 与电阻两端电压U R 对时间的积分成正比。

当电路的时间常数τ=RC 很大时，U R >>U 0，则Ui=U R +U 0≈U R ,∴即当τ很大时，输出电压Uo 近似与输入电压Ui 对时间的积分成正比。

所以图3电路称为“积分电路”。

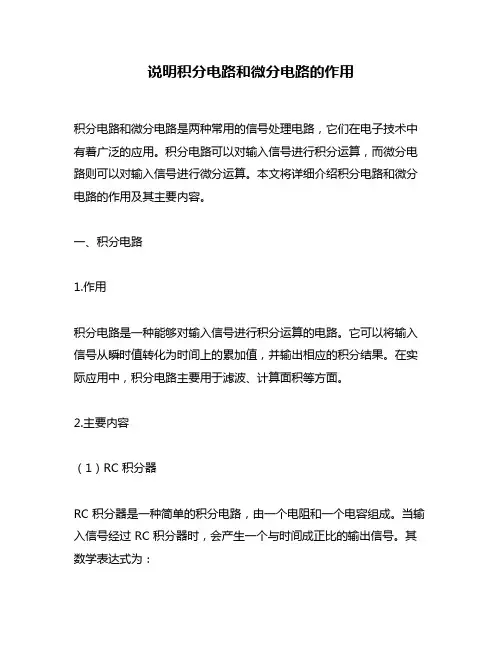

说明积分电路和微分电路的作用积分电路和微分电路是两种常用的信号处理电路，它们在电子技术中有着广泛的应用。

积分电路可以对输入信号进行积分运算，而微分电路则可以对输入信号进行微分运算。

本文将详细介绍积分电路和微分电路的作用及其主要内容。

一、积分电路1.作用积分电路是一种能够对输入信号进行积分运算的电路。

它可以将输入信号从瞬时值转化为时间上的累加值，并输出相应的积分结果。

在实际应用中，积分电路主要用于滤波、计算面积等方面。

2.主要内容（1）RC 积分器RC 积分器是一种简单的积分电路，由一个电阻和一个电容组成。

当输入信号经过 RC 积分器时，会产生一个与时间成正比的输出信号。

其数学表达式为：Vout = -1/RC ∫Vin dt其中 Vin 表示输入信号，Vout 表示输出信号，R 和 C 分别表示 RC 电阻和 RC 电容。

（2）操作放大器积分器操作放大器（Op-Amp）积分器是一种高精度、稳定性好的积分器。

它由一个操作放大器和一个电容组成。

当输入信号经过操作放大器积分器时，会产生一个与时间成正比的输出信号。

其数学表达式为：Vout = -1/(R1C1) ∫Vin dt其中 Vin 表示输入信号，Vout 表示输出信号，R1 和 C1 分别表示操作放大器反馈电阻和电容。

二、微分电路1.作用微分电路是一种能够对输入信号进行微分运算的电路。

它可以将输入信号从时间上的累加值转化为瞬时值，并输出相应的微分结果。

在实际应用中，微分电路主要用于滤波、检测变化率等方面。

2.主要内容（1）RC 微分器RC 微分器是一种简单的微分电路，由一个电阻和一个电容组成。

当输入信号经过 RC 微分器时，会产生一个与时间成反比的输出信号。

其数学表达式为：Vout = -RC dVin/dt其中 Vin 表示输入信号，Vout 表示输出信号，R 和 C 分别表示 RC 电阻和 RC 电容。

（2）操作放大器微分器操作放大器（Op-Amp）微分器是一种高精度、稳定性好的微分器。

RC电路的应用总结在模拟及脉冲数字电路中，常常用到由电阻R和电容C组成的RC电路，在些电路中，电阻R和电容C的取值不同、输入和输出关系以及处理的波形之间的关系，产生了RC电路的不同应用，下面分别谈谈微分电路、积分电路、耦合电路、脉冲分压器以及滤波电路。

1. RC微分电路，电阻R和电容C串联后接入输入信号VI，由电阻R输出信号VO，当RC 数值与输入方波宽度tW之间满足：RC&lt;在t=t1时，VI由0&rarr;Vm，因电容上电压不能突变（来不及充电，相当于短路，VC ＝0），输入电压VI全降在电阻R上，即VO＝VR＝VI＝V m 。

随后（t》t1），电容C的电压按指数规律快速充电上升，输出电压随之按指数规律下降（因VO＝VI－VC＝Vm－VC），经过大约3&tau;（&tau;＝R &times; C）时，VCVm，VO0，&tau;（RC）的值愈小，此过程愈快，输出正脉冲愈窄。

t=t2时，VI由Vm&rarr;0，相当于输入端被短路，电容原先充有左正右负的电压V m开始按指数规律经电阻R放电，刚开始，电容C来不及放电，他的左端（正电）接地，所以VO＝－Vm，之后VO随电容的放电也按指数规律减小，同样经过大约3&tau;后，放电完毕，输出一个负脉冲。

只要脉冲宽度tW&gt;（5~10）&tau;，在tW时间内，电容C已完成充电或放电（约需3 &tau;），输出端就能输出正负尖脉冲，才能成为微分电路，因而电路的充放电时间常数&tau;必须满足：&tau;＜（1/5~1/10）tW，这是微分电路的必要条件。

由于输出波形VO与输入波形VI之间恰好符合微分运算的结果［VO=RC（ dVI/dt）］，即输出波形是取输入波形的变化部分。

如果将VI按傅里叶级展开，进行微分运算的结果，也将是VO的表达式。

积分电路和微分电路的区别积分电路为输出电压与输⼊电压成积分关系的电路，通常由电阻和电容组成；积分电路中如果脉冲信号持续输出⾼电平时，那么输出的信号始终是⾼电平，信号波动形态取决于电容充电的速度和放电的速度。

微分电路为输出电压与输⼊电压成微分关系的电路，通常由电容和电阻组成；微分电路只要电容没有没有发⽣突变，那么输出信号始终为低电平，⽆论电容是充电的过程还是放电的过程，都会让输出端产⽣⼀个尖峰波。

积分电路和微分电路的区别如下：1. 积分电路可以使输⼊⽅波转换成三⾓波或者斜波微分电路可以使输⼊⽅波转换成尖脉冲波2. 积分电路电阻串联在主电路中，电容在⼲路中微分则相反3. 积分电路的时间常数 t 要⼤于或者等于 10 倍输⼊脉冲宽度微分电路的时间常数 t 要⼩于或者等于 1/10 倍的输⼊脉冲宽度4. 积分电路输⼊和输出成积分关系微分电路输⼊和输出成微分关系积分电路和微分电路的作⽤积分电路使输⼊⽅波转换成三⾓波或者斜波，主要⽤于波形变换、放⼤电路失调电压的消除及反馈控制中的积分补偿等场合。

其主要⽤途有：在电⼦开关中⽤于延迟；波形变换；A/D 转换中，将电压量变为时间量；移相。

微分电路可把矩形波转换为尖脉冲波，主要⽤于脉冲电路、模拟计算机和测量仪器中，以获取蕴含在脉冲前沿和后沿中的信息，例如提取时基标准信号等。

积分电路和微分电路检验⽅法在了解了积分电路和微分电路的主要区别以及应⽤场景后，我们就可以快速的判断出两种电路。

⽐如咱们看到⽅波最后变成了三⾓波或斜波，那么⽏庸置疑这是个积分电路，微分电路呢那肯定是产⽣尖脉冲波了。

积分电路和微分电路还有就是对信号求积分与求微分的电路了，最简单的构成是⼀个运算放⼤器，⼀个电阻 R 和⼀个电容 C，运放的负极接地，正极接电容，输出端 Uo 再与正极接接⼀个电阻就是微分电路，设正极输⼊ Ui，则 Uo=-RC(dUi/dt)。

⽽当电容位置和电阻互换⼀下就是积分电路，Uo=-1/RC*(Ui 对时间 t 的积分），这两种电路就是⽤来求积分与微分的。

一文讲解RC电路耦合、相移、滤波、微分、积分所谓RC电路，就是电阻R和电容C组成的一种分压电路。

如下图1所示：输入电压加于RC串联电路两端，输出电压取自于电阻R 或电容 C。

由于电容的特殊性质，对下图 (a)和 (b)不同的输出电压取法，呈现出不同的频率特性。

由此 RC电路在电子电路中作为信号的一种传输电路，根据需要的不同，在电路中实现了耦合、相移、滤波等功能，并且在阶跃电压作用下，还能实现波形的转换、产生等功能。

所以，看起来非常简单的 RC电路，在电子电路中随处可见，有必要对它的基本应用加以讨论。

图1 基本RC电路1、RC耦合电路RC耦合电路即阻容耦合电路, 是多级放大器级间耦合方式的基本形式. 如下图 2所示为两级放大器, 第一级的输出电压就是通过如下图 3所示的 RC阻容耦合电路加到第二级上的，其中C = C2, R 为 R5 与 rbe2 + ( 1+β) R6 的并联, Ui就是第一级的空载输出电压, Uo就是第二级的输入电压. 实际上整个放大器的输入耦合电路、输出耦合电路都是一个输出电压取自于电阻的如图3所示的 RC耦合电路. 对这种耦合电路输出电压可表示为:当传输信号的频率很高时,即:f＞fL时:Uo=Ui,即第二级得到的输入电压等于第一级的输出电压,耦合电容相当于通路.即这种情况下,RC耦合电路将被传输的信号无衰减地、且无相移地由上级耦合到下级.当被传输信号的频率降低到f=fL时:输出电压的大小等于输入电压大小的1/且相位超前45度.由通频带的概念,这就是下界频率.由上可见,RC电路作为耦合电路,能否将被传送的信号顺利地耦合下去,完全由被传送信号频率和RC电路的参数比较后决定的.一般来说,RC电路的时间τ=RC远大于被传送信号的周期T,即被传输信号的频率远大于由电路参数决定的下界频率时,这种RC耦合电路中的电容相当于通路.图2 两级放大电路图3 RC耦合电路2、RC相移电路RC电路作为二端传输网络,若输出电压取自于电阻,则输出电压的相位超前;若输出电压取自于电容,则输出电压的相位落后.这种超前或落后最大可达90度,但此时输出电压的幅值也趋近于0.一般在电路中,使之信号通过RC电路,既有一定的相移,又有一定的电压幅值,这样RC电路就成了一个相移电路.在电路中,根据需要的不同,将若干节RC电路串联去实现对某一频率的信号进行一定角度的相位移动.图4是一个RC相移式正弦波振荡器电路.三节RC相移电路在振荡电路中既是正反馈网络,又是选频网络,合理选其电路参数,对某一频率的信号通过RC相移电路,使之每一节的平均相移为60度,总相移为180度,从而满足振荡平衡条件,对这一频率的信号发生振荡.3、滤波电路滤波电路是一种能使有用频率信号顺利通过,而对无用频率信号起抑制和衰减作用的电子电路.由于电容阻低频通高频的基本性质,滤波电路的基本组成部分仍是一个RC电路,当输出电压取自于电阻时,它就是一个高通滤波器;当输出电压取自于电容时,它就是一个低通滤波器.为了隔断负载对RC电路的影响,常将RC电路和集成运放组合起来组成有源滤波器,如图5所示为一阶有源低通滤波器电路.将图中的R和C 的位置互换,即得到一阶有源高通滤波器.为了使被抑制的频率成分在截止频率以外衰减更快,可以将几节 RC电路串联使用,而得到高阶有源滤波器,也可将不同性质的RC电路相互串并联使用,得到所谓带通滤波器和带阻滤波器等.图4 RC相移振荡电路图5 一阶低通滤器4、微分电路和积分电路前面三个问题讨论的是不同频率的正弦信号通过RC电路时,电路所反映出的性质.当电路中信号电压发生阶跃变化时,由于电容的充放电的性质,使之被传输的信号发生另一种变化,这就微分电路和积分电路.4.1 微分电路所谓微分电路仍是一节RC电路,输出电压取之于电阻R.当输入电压为阶跃变化的矩形脉冲时,且RC电路的充放电时间常数τ=RC＜TK(脉冲宽度)时,能将输入的矩形脉冲变成宽度为τ的尖脉冲.如图6所示,由于时间常数远小于脉冲宽度,脉冲上升沿来到时,电容通过电阻R充电,很快充满,电路中的电流变为零,输出电压变为零,由此在R 上得到一个与上升沿相对应的正的尖脉冲.当脉冲下降沿来到时,电容通过电阻R反向放电,同理放电过程很快,在电阻R上得到一个与下降沿对应的负的尖脉冲.由于通过电容的电流为：图6 微分电路将矩形脉冲变成尖脉冲即输出电压近似与输入电压的微分成正比,微分电路由此得名.为使输出电压不受负载的影响,RC电路跟运放组合接成如图7所示的形式,由于运放反向端虚地,输出电压取之于反馈电阻R.微分电路的本质仍是RC电路,运放在此起隔离和缓冲作用.图7 由运放组成的微分电路4.2 积分电路与微分电路相反,积分电路中输出电压取之与电容.如图8所示,当RC电路的时常数τ=RC＞TK(脉冲宽度)时,能将输入的矩形脉冲变成幅度随时间线性变化的锯齿波.由于RC电路的充放电时间常数τ远大于脉冲宽度TK,脉冲上升沿来到时,电容通过电阻R充电,远没有充满,即刚经过充电曲线的起始部分,脉冲下降沿来到,电容又开始放电,远没有放完,又在上升沿作用下充电,由此在电容上得到随时间近似成线性变化的锯齿波电压.图8 积分电路将矩形脉冲变为锯齿波因为τ＞TK在输入矩形脉冲的持续时间内,电容上的电压上升不多,即:Uo＜UR,则：由此得到：即输出电压与输入电压的积分成正比,由此得名积分电路.同理,为使RC积分电路不受负载的影响,同样跟运放组合接成如图9形式的电路.运放反向端虚地,输出电压取之于电容.可见积分电路的本质仍是RC 电路,运放在此起隔离和缓冲作用.由上讨论可知:微分电路和积分电路从本质来说都是一节RC电路,微分电路中输出电压取之于电阻,其时间常数远小于脉冲宽度.积分电路中输出电压取之于电容,其时间常数远大于脉冲宽度.图9 由运放组成的积分电路除了上述的四种情况以外,还有一种重要的应用,即根据电容充放电时其两端电压的变化情况,在电路中起延时开关作用,在波形产生电路中和定时电路中有着广泛的应用.5、结论RC电路的本质就是一个分压电路，电路中的传输信号、电路状态发生变化时的跃信号都可作为RC 电路的输入电压，根据需要的不同从电阻R或电容C取出输出电压，并根据电容C的充放电性质，巧妙地选取电路参数和电路结构，使RC电路成为电路中信号传输的桥梁，波形变换的转换器，选取有用信号的滤波器或选频网络。

微分电路和积分电路微分电路和积分电路是电子技术中应用最为广泛的两种回路。

一、微分电路微分电路是指将输入信号与另一输入电压做差分后取得输出脉冲信号，即将输入信号变化部分分离出来，而其基本结构是由一对反向连接的发射极。

它有一个特殊的性能，即输入时相的变化，会引起输出电压的变化，而不依赖输入信号的绝对大小，所以它又称为变相放大器。

1、特点(1) 结构简单：微分电路的结构简单，只由一对对联不反向连接的发射极组成。

(2) 调节准确：采用微分电路进行放大，所得出的放大值可以精确调节。

(3) 信号完整：输入的信号得到的输出信号完整不可缺失。

(4) 信号隔离能力强：发射极之间有绝缘，因此可以有效隔离输入信号和输出信号。

2、用途(1) 在UART通信线路电路中，通常采用微分电路实现放大和信号隔离。

(2) 在数字仪表中，微分电路也被广泛应用，用来传输信号，放大信号抗扰。

(3) 在连续检测信号中，也经常使用微分电路，以提取有效信号。

二、积分电路积分电路是电子技术中一种重要的回路，它由一对对联不反向连接在开关之上，通过利用电容与整流器来改变输入信号的大小，最终获得输出电压。

它可以把低频周期的电压变化的幅度增大成高频的电压变化，所以也又称为积分放大器。

1、特点(1) 结构简单：积分电路的结构非常简单，只由一对对联不反向连接的发射极、一个整流器和一个电容组成。

(2) 调节性能良好：积分电路可以调整输入信号的大小，而不受输入信号本身的幅度限制。

(3) 抗扰性强：采用积分电路进行放大时，输入端口电容会有抗扰功能，能够有效降低外部干扰。

2、用途(1) 用于智能的可控硅机电控制。

(2) 在放大低频变化信号的场合，可以使用积分电路来实现，放大出高频信号。

(3) 用于检测脉冲宽度，比如温度传感器等等。

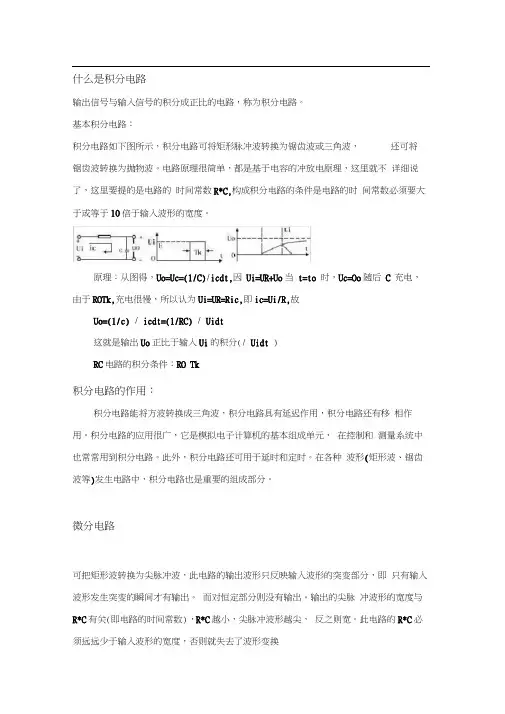

什么是积分电路输出信号与输入信号的积分成正比的电路，称为积分电路。

基本积分电路：积分电路如下图所示，积分电路可将矩形脉冲波转换为锯齿波或三角波，还可将锯齿波转换为抛物波。

电路原理很简单，都是基于电容的冲放电原理，这里就不详细说了，这里要提的是电路的时间常数R*C,构成积分电路的条件是电路的时间常数必须要大于或等于10倍于输入波形的宽度。

原理：从图得，Uo=Uc=(1/C)/icdt,因Ui=UR+Uo当t=to 时，Uc=Oo随后C 充电，由于ROTk,充电很慢，所以认为Ui=UR=Ric,即ic=Ui/R,故Uo=(1/c) / icdt=(1/RC) / Uidt这就是输出Uo正比于输入Ui的积分(/ Uidt )RC电路的积分条件：RO Tk积分电路的作用：积分电路能将方波转换成三角波，积分电路具有延迟作用，积分电路还有移相作用。

积分电路的应用很广，它是模拟电子计算机的基本组成单元，在控制和测量系统中也常常用到积分电路。

此外，积分电路还可用于延时和定时。

在各种波形(矩形波、锯齿波等)发生电路中，积分电路也是重要的组成部分。

微分电路可把矩形波转换为尖脉冲波，此电路的输出波形只反映输入波形的突变部分，即只有输入波形发生突变的瞬间才有输出。

而对恒定部分则没有输出。

输出的尖脉冲波形的宽度与R*C有关(即电路的时间常数)，R*C越小，尖脉冲波形越尖，反之则宽。

此电路的R*C必须远远少于输入波形的宽度，否则就失去了波形变换的作用，变为一般的RC耦合电路了，一般R*C少于或等于输入波形宽度的1/10 就可以了。

积分电路这里介绍积分电路的一些常识。

下面给出了积分电路的基本形式和波形图R=10Ko輸出匚=0-3F=5OHZo ----当输入信号电压加在输入端时，电容（C）上的电压逐渐上升。

而其充电电流则随着电压的上升而减小。

电流通过电阻（R）、电容（C）的特性可有下面的公式表达：i = (V/R)e -(t/CR)i--充电电流（A）；V--输入信号电压（V）;C--电阻值（欧姆）；e--自然对数常数（）；t--信号电压作用时间（秒）；CR--R、C常数（R*C）；由此我们可以找输出部分即电容上的电压为V-i*R ,结合上面的计算，我们可以得出输出电压曲线计算公式为（其曲线见下图）：Vc = V[1-e -(t/CR)]微分电路微分电路是电子线路中最常见的电路之一，弄清它的原理对我们看懂电路图、理解微分电路的作用很有帮助，这里我们将对微分电路做一个简单介绍。

实验RC一阶电路的响应及其应用一、实验目的1. 测定RC一阶电路的零输入响应、零状态响应及完全响应。

2. 学习电路时间常数的测量方法，了解微分电路和积分电路的实际应用。

3. 进一步熟悉示波器的使用，学会用示波器测绘图形。

二、原理说明一阶电路的过渡过程是由于电路中有一个电容或电感逐步储存或释放能量的渐变过程引起的，该过渡过程是十分短暂的单次变化过程，对时间常数τ较大的电路，可用慢扫描长余辉示波器观察光点移动的轨迹。

然而能用一般的双踪示波器观察过渡过程和测量有关的参数，必须使这种单次变化的过程重复出现。

为此，我们利用信号发生器输出的矩形脉冲序列波来模拟阶跃激励信号，即令方波输出的上升沿作为零状态响应的正阶跃激励信号；方波下降沿作为零输入响应的负阶跃激励信号。

只要选择方波的重复周期Ｔ与电路的时间常数τ满足一定的关系，它的响应和直流电源接通与断开的过渡过程是基本相同的。

1. RC电路的过渡过程其电路组成和响应波形如图11-1所示。

状态响应图11-1RC一阶电路及其响应波形零输入响应：设ｕC(0)＝Uo，开关由1→2，换路后ｕC(t)＝Use－t/τ，ｔ≥０,零状态响应：ｕC(0)＝0，开关由2→1，换路后ｕＣ(t)＝Us（1－e－ｔ／τ），ｔ≥０RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ（τ＝RC）。

2. 时间常数τ的测定用示波器测定RC 电路时间常数的方法如下：在RC 电路输入矩形脉冲序列信号，将示波器的测试探极接在电容两端，调节示波器Y轴和X轴各控制旋钮，使荧光屏上呈现出一个稳定的指数曲线如图11-2所示。

根据一阶微分方程的求解得知当t ＝τ时，ｕC(τ)＝0.632Us 设轴扫描速度标称值为Ｓ(s /cm)，在荧光屏上测得电容电压最大值U cm＝U s＝a(cm)在荧光屏Y轴上取值ｂ＝0.632×ａ(cm)在曲线上找到对应点Ｑ和Ｐ，使PQ＝ｂ测得OP＝n (cm)则时间常数τ＝Ｓ(s/cm)×n(cm)亦可用零输入响应波形衰减到0.368Us时所对应的时间测取。

一阶电路动态过程的研究一、实验目的（1）研究一阶电路的零输入响应，零状态响应及全响应的基本规律和特点。

（2）学习一阶电路时间常数τ的测量方法。

（3）熟悉微分和积分电路结构，加深对构成微分和积分电路必要条件的理解。

（4）熟悉示波器的使用方法。

二、实验原理及说明 （1）含有L、C元件的电路称动态电路。

描述动态电路的方程是微分方程，由给定的初始条件可求得电路的响应。

对线性电路其响应可分为零状态响应、零输入响应及全响应。

初始状态为零，仅激励引起的响应叫零状态响应；激励为零，由初始条件引起的响应叫零输入响应；同时同激励和初始条件引起的响应叫全响应。

电路中只含有一个电感或电容元件时称为一阶电路。

（2）一阶电路的零输入响应总是按指数规律衰减，零状态响应总是按指数规律递增或递减，衰减和递增速率的快慢，决定于电路本身参数所确定的时间常数τ。

在RC电路中，τ＝RC；在RC电路中，τ＝L/R。

（3）动态电路的过渡过程是短暂的单次变化过程，在瞬间发生又很快消失，所以观察这一过程是有困难的，常用方法是用方波仪记录其过程。

在实验室中，根据电路时间常数τ的大小不同分别采用不同的实验方法。

当τ较大时（数秒），一般采用卡秒表的方法，即在“换路”的同时，既观测电压（或电流）的数值，又启动秒表记录时间，从而可以记录下电压（或电流）随时间变化的规律。

当τ较小时，一般采用示波器观测。

为了便于观测，必须使单次过渡过程重复出现。

可以用方波的前沿代替单次接通直流电源，这样，在方波的每一个前沿和后沿，都出现一次过渡过程。

（4）微分电路和积分电路是脉冲数字电路中最常见的波形变换电路。

如果输入是方波信号，对于微分电路，当电路时间常数τ远远小于方波的脉冲宽度T p（20倍以上）时，电路输出与输入近似呈微分关系，即将方波变换成正负极性的尖脉冲；对于积分电路，如果电路时间常数τ远远大于方波的脉冲宽度T p（20倍以上），电路输出与输入近似呈积分关系，即将方波变换成三角波。

积分电路和微分电路的定义积分电路和微分电路是电子电路领域中两个重要的概念。

它们分别对应着求解电压、电流积分和微分的功能。

积分电路和微分电路在实际工程领域中都有广泛的应用，如信号处理、筛选和调整等方面。

首先，我们来了解一下积分电路的定义。

积分电路是一种电子电路，它能将任何输入信号进行积分运算，得到输出的电压信号。

积分电路大多数采用电容器作为积分器来实现电压积分运算。

通过电容器充电和放电的过程，输入信号的积分就能被得出。

同时，积分电路还可以通过调整电容器和电阻器的参数来实现对输出信号的调整功能。

接下来，我们来了解微分电路的定义。

微分电路是一种电子电路，它能对任何输入信号进行微分运算，得到输出的电压信号。

微分电路通常采用电感或电容器等元器件组成的滤波器来实现电流或电压的微分运算。

通过调整电容器和电阻器的参数，微分电路还可以实现对输出信号的调整功能。

积分电路和微分电路在实际应用中常常结合起来，形成一种完整的信号处理电路。

比如，将积分电路放在微分电路前面，可以实现对输入信号的平滑处理，去除信号中的噪音和干扰。

将微分电路放在积分电路后面，则可以实现对信号中的高频分量增强的功能。

此外，积分电路和微分电路还可以组合成带通滤波器，实现信号在一定频率范围内的筛选和调整。

总的来说，积分电路和微分电路是电子电路中非常重要的基础概念之一。

它们能够实现对输入信号进行积分和微分的功能，并可结合成一个完整的信号处理电路。

在实际工程应用中，我们需要根据不同的需求，合理选择电路结构和参数，以实现最佳的效果。

阻容(RC)电路应用总结---------------------------------------------------------------------------------阻容(RC)电路应用总结在模拟及脉冲数字电路中，常常用到由电阻R和电容C组成的RC电路，在这些电路中，电阻R和电容C的取值不同、输入和输出关系以及处理的波形之间的关系，产生了RC电路的不同应用，下面分别谈谈微分电路、积分电路、耦合电路、脉冲分压器以及滤波电路。

1RC微分电路如图1所示，电阻 R和电容C串联后接入输入信号VI，由电阻R输出信号VO，当RC数值与输入方波宽度tW之间满足：RC<<tW，这种电路就称为微分电路。

在R两端（输出端）得到正、负相间的尖脉冲，而且是发生在方波的上升沿和下降沿，如图2所示。

在t=t1时，VI由0→Vm，因电容上电压不能突变（来不及充电，相当于短路，VC＝0），输入电压VI全降在电阻R上，即VO＝VR＝VI＝Vm 。

随后（t>t1），电容C的电压按指数规律快速充电上升，输出电压随之按指数规律下降（因VO＝VI－VC＝Vm－VC），经过大约3τ（τ＝R×C）时，VCVm，VO0，τ（RC）的值愈小，此过程愈快，输出正脉冲愈窄。

t=t2时，VI由Vm→0,相当于输入端被短路，电容原先充有左正右负的电压Vm开始按指数规律经电阻R放电，刚开始，电容C来不及放电，他的左端（正电）接地，所以VO ＝－Vm，之后VO随电容的放电也按指数规律减小，同样经过大约3τ后，放电完毕，输出一个负脉冲。

只要脉冲宽度tW>（5~10）τ，在tW时间内，电容C已完成充电或放电（约需3τ），输出端就能输出正负尖脉冲，才能成为微分电路，因而电路的充放电时间常数τ必须满足：τ＜（1/5~1/10）tW，这是微分电路的必要条件。

由于输出波形VO与输入波形VI之间恰好符合微分运算的结果［VO=RC（dVI/dt）］，即输出波形是取输入波形的变化部分。

RC 一阶电路的响应测试实验目的1. 测定RC 一阶电路的零输入响应、零状态响应及完全响应。

2. 学习电路时间常数的测量方法。

3. 掌握有关微分电路和积分电路的概念。

4. 进一步学会用示波器观测波形。

1.t=0时在没有外加激励时，仅由t=0零时刻的非零初始状态引起的响应称为零输入响应称为，它取决于初始状态和电路特性（通过时间常数τ=RC 来体现），这种响应时随时间按指数规律衰减的。

在零初始状态时仅由在t 0时刻施加于电路的激励引起的响应称为零状态响应，它取决于外加激励和电路特性，这种响应是由零开始随时间按指数规律增长的。

线性动态电路的完全响应为零输入响应和零状态响应之和。

含有耗能元件的线性动态电路的完全响应也可以为暂态响应与稳态响应之和，实践中认为暂态响应在t=5τ时消失，电路进入稳态，在暂态还存在的这段时间就成为“过渡过程”。

2. 动态网络的过渡过程是十分短暂的单次变化过程。

要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。

为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。

只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。

3. 时间常数τ的测定方法:用示波器测量零输入响应的波形如图9-1(b)所示。

根据一阶微分方程的求解得知u c ＝U m e -t/RC ＝U m e -t/τ。

当t ＝τ时，Uc(τ)＝0.368U m 。

此时所对应的时间就等于τ。

亦可用零状态响应波形增加到0.632U m 所对应的时间测得，如图9-1(c)所示。

(b) 零输入响应 (a) RC 一阶电路 (c) 零状态响应图 9-14. 微分电路和积分电路是RC 一阶电路中较典型的电路， 它对电路元件C τ τ参数和输入信号的周期有着特定的要求。

实验四 一阶RC 电路响应一、 实验目的1. 加强对一阶电路动态过程的了解。

2. 增强对微分电路、积分电路和耦合电路的认识。

搞清楚时间常数与矩形脉冲宽度的关系。

3. 掌握函数信号发生器、示波器的基本使用方法。

二、 原理与说明1. 含有一个储能元件L 或C 的电路，其电路方程可用一阶微分方程描述，这种电路称为一阶电路。

RC 充放电电路就是一个典型的一阶电路。

图4-12. RC 电路的响应 ①零状态响应如果电路中储能元件没有储存能量，处于零状态。

当接通外电源时，电路里所产生的响应称为零状态响应。

对于图4-1所示的一阶电路，在t=0时，将开关K 由位置2合到位置1，直流电源R 向C 充电，电路的零状态响应为)1(τtc e U u --=τteRU i -=②零输入响应电路在无电源激励,输入信号为零的条件下,由储能元件的初始状态所产生的电路的响应称为零输入响应。

在图4-1中，当t=0时，将开关K 从位置1合到位置2，使电路脱离电源于是电容元件经过电阻R 放电。

电路的零输入响应为τtc eU u -=0τteRU i --=0式中RC =τ是电路的时间常数。

它决定充放电过程的快慢。

τ越大，过渡过程的时间越长，反之过渡过程的时间越短。

电容器无论是在充电过程，还是在放电过程，电容两端的电压都不能发生突变，而是随时间按指数规律逐渐变化。

3. RC 微分电路微分电路的结构如图4－2(a)所示。

输入电压1u 为矩形脉冲，其幅度为U ，脉冲宽度为p t ，在电阻R 两端输出的电压为R 2U u =，其波形如图4-2(b)所示。

dtdu RCu 12≈上式表明，输出电压2u 近似地与输入电压1u 对时间的微分成正比。

在电路参数满足τp t <<的条件下，电阻两端的输出电压2u 为正负交变的尖脉冲。

此电路称为微分电路。

在脉冲电路中，常应用微分电路把矩形脉冲变换成尖脉冲，作为触发信号。

(b)图4-2 4. RC 积分电路积分电路的结构如图4-3(a)所示，输入电压1u 为矩形脉冲，脉冲宽度为p t ，从电容器两端输出的电压为2u 。

一阶rc电路的传递函数
（最新版）
目录
1.一阶 RC 电路的概念和组成
2.一阶 RC 电路的传递函数
3.一阶 RC 电路的时间常数
4.一阶 RC 电路的应用
正文
一阶 RC 电路是由电阻 R、电容 C 和一个输入电源组成的电路，它是一种基本的电路模型，被广泛应用于电子工程领域。

在这个电路中，电阻 R 和电容 C 是串联连接的，输入电源为电压信号，电路的输出信号是电容 C 上的电压。

一阶 RC 电路的传递函数 H(s) 可以用以下公式表示：
H(s) = A(s) / (1 + τA(s))
其中，A(s) 是电阻 R 和电容 C 串联后的复数表示，τ是时间常数，它等于 RC。

时间常数τ是衡量电路响应速度的一个重要参数，它反映了电路从一个稳态值到达另一个稳态值所需的时间。

在一阶 RC 电路中，当输入信号发生变化时，电路的输出信号会随着时间的推移而逐渐发生变化。

如果输入信号发生突然变化，电路的输出信号会随着时间的推移而呈现出慢速变化的趋势。

这种趋势可以用时间常数τ来描述。

当时间常数τ较小时，电路的响应速度较快；当时间常数τ较大时，电路的响应速度较慢。

一阶 RC 电路广泛应用于信号滤波、积分、微分等电子电路中。

例如，在信号滤波电路中，一阶 RC 电路可以用来滤除信号中的高频分量，从而得到较为平滑的输出信号。

在积分电路中，一阶 RC 电路可以用来实现对
输入信号的积分。

在微分电路中，一阶 RC 电路可以用来实现对输入信号的微分。

总之，一阶 RC 电路是一种基本的电路模型，它具有简单的结构和重要的应用。

实验六RC一阶电路的响应测试一、实验目的1. 测定RC一阶电路的零输入响应、零状态响应及完全响应。

2. 学习电路时间常数的测量方法。

3. 掌握有关微分电路和积分电路的概念。

4. 进一步学会用虚拟示波器观测波形。

二、原理说明1. 动态网络的过渡过程是十分短暂的单次变化过程。

要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。

为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。

只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。

2.图6-1（b）所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。

3. 时间常数τ的测定方法用示波器测量零输入响应的波形如图6-1(a)所示。

根据一阶微分方程的求解得知u c＝U m e-t/RC＝U m e-t/τ。

当t＝τ时，Uc(τ)＝0.368U m。

此时所对应的时间就等于τ。

亦可用零状态响应波形增加到0.632 U m所对应的时间测得，如图6-1(c)所示。

(a) 零输入响应 (b) RC一阶电路(c) 零状态响应图 6-14. 微分电路和积分电路是RC一阶电路中较典型的电路，它对电路元件参数和输入信号的周期有着特定的要求。

一个简单的 RCT时串联电路，在方波序列脉冲的重复激励下，当满足τ＝RC<<2（T为方波脉冲的重复周期），且由R两端的电压作为响应输出，这就是一个微分电路。

因为此时电路的输出信号电压与输入信号电压的微分成正比。

如图6-2(a)所示。

利用微分电路可以将方波转变成尖脉冲。

(a) 微分电路 (b)积分电路图6-2若将图6-2(a)中的R 与C 位置调换一下，如图6-2(b)所示，由 C 两端的电压作为响应输出。
