积分和微分电路结构原理

说明积分电路和微分电路的作用积分电路和微分电路是两种常用的信号处理电路，它们在电子技术中有着广泛的应用。

积分电路可以对输入信号进行积分运算，而微分电路则可以对输入信号进行微分运算。

本文将详细介绍积分电路和微分电路的作用及其主要内容。

一、积分电路1.作用积分电路是一种能够对输入信号进行积分运算的电路。

它可以将输入信号从瞬时值转化为时间上的累加值，并输出相应的积分结果。

在实际应用中，积分电路主要用于滤波、计算面积等方面。

2.主要内容（1）RC 积分器RC 积分器是一种简单的积分电路，由一个电阻和一个电容组成。

当输入信号经过 RC 积分器时，会产生一个与时间成正比的输出信号。

其数学表达式为：Vout = -1/RC ∫Vin dt其中 Vin 表示输入信号，Vout 表示输出信号，R 和 C 分别表示 RC 电阻和 RC 电容。

（2）操作放大器积分器操作放大器（Op-Amp）积分器是一种高精度、稳定性好的积分器。

它由一个操作放大器和一个电容组成。

当输入信号经过操作放大器积分器时，会产生一个与时间成正比的输出信号。

其数学表达式为：Vout = -1/(R1C1) ∫Vin dt其中 Vin 表示输入信号，Vout 表示输出信号，R1 和 C1 分别表示操作放大器反馈电阻和电容。

二、微分电路1.作用微分电路是一种能够对输入信号进行微分运算的电路。

它可以将输入信号从时间上的累加值转化为瞬时值，并输出相应的微分结果。

在实际应用中，微分电路主要用于滤波、检测变化率等方面。

2.主要内容（1）RC 微分器RC 微分器是一种简单的微分电路，由一个电阻和一个电容组成。

当输入信号经过 RC 微分器时，会产生一个与时间成反比的输出信号。

其数学表达式为：Vout = -RC dVin/dt其中 Vin 表示输入信号，Vout 表示输出信号，R 和 C 分别表示 RC 电阻和 RC 电容。

（2）操作放大器微分器操作放大器（Op-Amp）微分器是一种高精度、稳定性好的微分器。

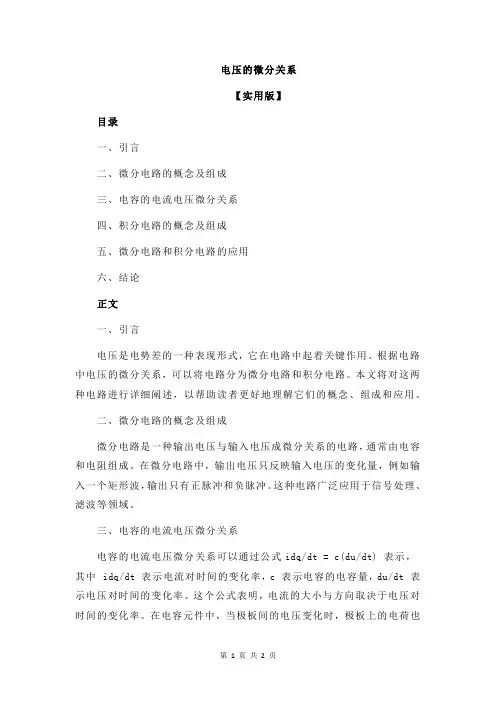

电压的微分关系【实用版】目录一、引言二、微分电路的概念及组成三、电容的电流电压微分关系四、积分电路的概念及组成五、微分电路和积分电路的应用六、结论正文一、引言电压是电势差的一种表现形式，它在电路中起着关键作用。

根据电路中电压的微分关系，可以将电路分为微分电路和积分电路。

本文将对这两种电路进行详细阐述，以帮助读者更好地理解它们的概念、组成和应用。

二、微分电路的概念及组成微分电路是一种输出电压与输入电压成微分关系的电路，通常由电容和电阻组成。

在微分电路中，输出电压只反映输入电压的变化量，例如输入一个矩形波，输出只有正脉冲和负脉冲。

这种电路广泛应用于信号处理、滤波等领域。

三、电容的电流电压微分关系电容的电流电压微分关系可以通过公式idq/dt = c(du/dt) 表示，其中 idq/dt 表示电流对时间的变化率，c 表示电容的电容量，du/dt 表示电压对时间的变化率。

这个公式表明，电流的大小与方向取决于电压对时间的变化率。

在电容元件中，当极板间的电压变化时，极板上的电荷也随之变化，从而产生电流。

四、积分电路的概念及组成积分电路是一种输出电压与输入电压成积分关系的电路，通常由电感和电阻组成。

在积分电路中，输出电压反映输入电压的累计量。

这种电路广泛应用于信号积分、求和等领域。

五、微分电路和积分电路的应用微分电路和积分电路在实际应用中具有重要意义。

例如，在信号处理领域，微分电路可以用于求解信号的斜率，而积分电路则可以用于求解信号的面积。

此外，它们还在滤波、放大、振荡等电路中发挥着重要作用。

六、结论总之，微分电路和积分电路是电路中常见的两种类型，它们在组成、特性和应用方面有所不同。

构成微分电路和积分电路的条件1. 引言微分电路和积分电路是电子电路中常见的两类基本电路。

它们分别用于对输入信号进行微分和积分运算，广泛应用于信号处理、滤波、控制系统等领域。

本文将详细介绍构成微分电路和积分电路的条件。

2. 微分电路的条件2.1 输入电压与输出电压的关系微分电路的输入电压与输出电压之间必须满足微分关系。

具体而言，输出电压应该与输入电压的变化率成正比。

一般来说，微分电路输出的是输入信号的导数。

例如，输入电压为正弦信号时，微分电路输出的是输入信号的频率乘以幅值的余弦信号。

2.2 电路元件的选择为了构成微分电路，需要选择合适的电路元件。

常见的微分电路包括电容微分电路和电感微分电路。

电容微分电路由电容器和电阻器构成，电感微分电路由电感器和电阻器构成。

选择电容或电感的数值大小可以调节电路的微分特性。

2.3 电路的拓扑结构微分电路的拓扑结构也是构成微分电路的条件之一。

常见的微分电路拓扑结构包括差动放大器电路、运算放大器电路等。

这些电路结构能够实现输入电压与输出电压的微分关系。

2.4 电路参数的调节构成微分电路还需要调节电路的参数，以满足特定的微分要求。

例如，通过调节电容或电感的数值大小，可以改变电路的截止频率，从而改变微分电路对输入信号的响应。

3. 积分电路的条件3.1 输入电压与输出电压的关系积分电路的输入电压与输出电压之间必须满足积分关系。

具体而言，输出电压应该与输入电压的积分成正比。

一般来说，积分电路输出的是输入信号的积分。

例如，输入电压为方波信号时，积分电路输出的是输入信号的积分波形。

3.2 电路元件的选择为了构成积分电路，需要选择合适的电路元件。

常见的积分电路包括电阻积分电路和电容积分电路。

电阻积分电路由电阻器和电容器构成，电容积分电路由电容器和电阻器构成。

选择电容或电阻的数值大小可以调节电路的积分特性。

3.3 电路的拓扑结构积分电路的拓扑结构也是构成积分电路的条件之一。

常见的积分电路拓扑结构包括运算放大器电路、比较器电路等。

积分电路和微分电路的结构
积分电路和微分电路是两种基本的电路结构，用于对输入信号进行积分和微分运算。

它们通常是由操作放大器（Operational Amplifier，简称 Op-Amp）和电容、电阻等元件组成的。

以下是它们的结构和工作原理：
1. 积分电路（Integrator Circuit）结构：
•一般由一个操作放大器（Op-Amp）和一个电容（C）组成。

•输入信号通过电阻（R1）连接到操作放大器的非反馈输入端，通过电容（C）连接到操作放大器的反馈输入端。

•当输入信号施加在电阻上时，操作放大器的输出电压将等于输入电压乘以反馈电容和输入电阻之比。

•因为电容会积分输入信号，所以这个电路叫做积分电路。

•工作原理：输入信号通过电阻和电容被积分，因此输出信号是输入信号的积分值。

2. 微分电路（Differentiator Circuit）结构：
•一般由一个操作放大器（Op-Amp）和一个电容（C）组成。

•输入信号通过电阻（R1）连接到操作放大器的非反馈输入端，通过电容（C）连接到操作放大器的反馈输入端。

•当输入信号施加在电阻上时，操作放大器的输出电压将等于输入电压的微分值乘以反馈电容和输入电阻之比。

•因为电容会对输入信号进行微分，所以这个电路叫做微分电路。

1/ 2
•工作原理：输入信号通过电阻和电容被微分，因此输出信号是输入信号的微分值。

总的来说，积分电路可以用于计算信号的累积效果，而微分电路可以用于计算信号的变化率。

这两种电路都在信号处理和控制系统中广泛使用。

2/ 2。

积分电路这里介绍积分电路的一些常识。

下面给出了积分电路的基本形式和波形图。

当输入信号电压加在输入端时,电容（C）上的电压逐渐上升。

而其充电电流则随着电压的上升而减小。

电流通过电阻（R）、电容（C）的特性可有下面的公式表达：i = (V/R)e-(t/CR)∙i--充电电流（A）;∙V--输入信号电压（V）;∙C--电阻值（欧姆）;∙e--自然对数常数（2.71828）;∙t--信号电压作用时间（秒）;∙CR--R、C常数（R*C）由此我们可以找输出部分即电容上的电压为V-i*R,结合上面的计算,我们可以得出输出电压曲线计算公式为（其曲线见下图）：Vc = V[1-e-(t/CR)]微分电路微分电路是电子线路中最常见的电路之一,弄清它的原理对我们看懂电路图、理解微分电路的作用很有帮助,这里我们将对微分电路做一个简单介绍。

图1给出了一个标准的微分电路形式。

为表达方便,这里我们使输入为频率为50Hz的方波,经过微分电路后,输出为变化很陡峭的曲线。

图2是用示波器显示的输入和输出的波形。

当第一个方波电压加在微分电路的两端（输入端）时,电容C上的电压开始因充电而增加。

而流过电容C的电流则随着充电电压的上升而下降。

电流经过微分电路（R、C）的规律可用下面的公式来表达（可参考右图）：i = (V/R)e-(t/CR)∙i-充电电流（A）;∙v-输入信号电压（V）;∙R-电路电阻值（欧姆）;∙C-电路电容值（F）;∙e-自然对数常数（2.71828）;∙t-信号电压作用时间（秒）;∙CR-R、C常数（R*C）由此我们可以看出输出部分即电阻上的电压为i*R,结合上面的计算,我们可以得出输出电压曲线计算公式为（其曲线见下图）：iR = V[e-(t/CR)]。

一、微分电路输出信号与输入信号的微分成正比的电路，称为微分电路。

原理：从图一得：Uo=Ric=RC(duc/dt),因Ui=Uc+Uo,当，t=to时，Uc=0,所以Uo=Uio随后C充电，因RC≤Tk,充电很快，可以认为Uc≈Ui，则有：Uo=RC(duc/dt)=RC(dui/dt)---------------------式一这就是输出Uo正比于输入Ui的微分（dui/dt)RC电路的微分条件：RC≤Tk图一、微分电路二、积分电路输出信号与输入信号的积分成正比的电路，称为积分电路。

原理：从图2得，Uo=Uc=(1/C)∫icdt,因Ui=UR+Uo,当t=to时，Uc=Oo.随后C充电，由于RC≥Tk,充电很慢，所以认为Ui=UR=Ric,即ic=Ui/R,故Uo=(1/c)∫icdt=(1/RC)∫icdt这就是输出Uo正比于输入Ui的积分（∫icdt）RC电路的积分条件：RC≥Tk图2、积分电路微分电路电路结构如图W-1，微分电路可把矩形波转换为尖脉冲波，此电路的输出波形只反映输入波形的突变部分，即只有输入波形发生突变的瞬间才有输出。

而对恒定部分则没有输出。

输出的尖脉冲波形的宽度与R*C有关（即电路的时间常数），R*C越小，尖脉冲波形越尖，反之则宽。

此电路的R*C必须远远少于输入波形的宽度，否则就失去了波形变换的作用，变为一般的RC耦合电路了，一般R*C少于或等于输入波形宽度的1/10就可以了。

积分电路电路结构如图J-1，积分电路可将矩形脉冲波转换为锯齿波或三角波，还可将锯齿波转换为抛物波。

电路原理很简单，都是基于电容的冲放电原理，这里就不详细说了，这里要提的是电路的时间常数R*C，构成积分电路的条件是电路的时间常数必须要大于或等于10倍于输入波形的宽度。

名盛汽车电子发表于2005-11-10 21:37:00限幅电路图X是一个限幅电路，在输入端没信号输入时由于二极管D反向连接，所以输出电压为零。

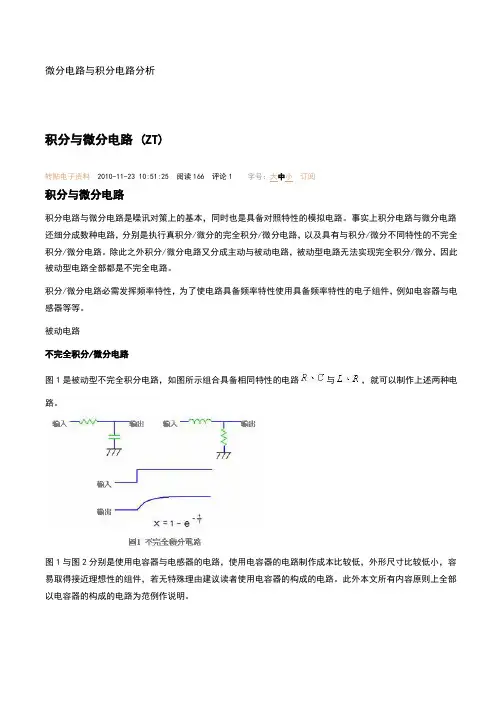

微分电路与积分电路分析积分与微分电路(ZT)转贴电子资料 2010-11-23 10:51:25 阅读166 评论1字号：大中小订阅积分与微分电路积分电路与微分电路是噪讯对策上的基本，同时也是具备对照特性的模拟电路。

事实上积分电路与微分电路还细分成数种电路，分别是执行真积分/微分的完全积分/微分电路，以及具有与积分/微分不同特性的不完全积分/微分电路。

除此之外积分/微分电路又分成主动与被动电路，被动型电路无法实现完全积分/微分，因此被动型电路全部都是不完全电路。

积分/微分电路必需发挥频率特性，为了使电路具备频率特性使用具备频率特性的电子组件，例如电容器与电感器等等。

被动电路不完全积分/微分电路图1是被动型不完全积分电路，如图所示组合具备相同特性的电路与，就可以制作上述两种电路。

图1与图2分别是使用电容器与电感器的电路，使用电容器的电路制作成本比较低，外形尺寸比较低小，容易取得接近理想性的组件，若无特殊理由建议读者使用电容器的构成的电路。

此外本文所有内容原则上全部以电容器的构成的电路为范例作说明。

图1与图2的两电路只要更换串联与并联的组件，同时取代电容器与电感器，就可以制作特性相同的电路。

不完全积分电路与微分电路一词，表示应该有所谓的完全积分电路与微分电路存在，然而完全积分电路与微分电路却无法以被动型电路制作，必需以主动型电路制作。

不完全积分电路与微分电路具有历史性的含义，主要原因是过去无法获得增幅器的时代，无法以主动型电路制作真的积分/微分电路，不得已使用不完全积分/微分电路。

由于不完全积分/微分电路本身具备与真的积分/微分电路相异特性，因此至今还具有应用价值而不是单纯的代用品。

不完全积分/微分电路又称为积分/微分电路，它的特性与真积分/微分电路相异，单纯的积分/微分电路极易与真积分/微分电路产生混淆，因此本讲座将它区分成:*完全积分电路/微分电路*不完全积分电路/微分电路不完全积分电路的应用不完全积分电路属于低通滤波器的一种，它与1次滤波器都是同一类型的电路，不完全积分电路经常被当成噪讯滤波器使用，广泛应用在模拟电路、数字电路等领域。

微分电路与积分电路分析积分与微分电路 (ZT)转贴电子资料2010-11-23 10:51:25 阅读166 评论1字号：大中小订阅积分与微分电路积分电路与微分电路是噪讯对策上的基本，同时也是具备对照特性的模拟电路。

事实上积分电路与微分电路还细分成数种电路，分别是执行真积分/微分的完全积分/微分电路，以及具有与积分/微分不同特性的不完全积分/微分电路。

除此之外积分/微分电路又分成主动与被动电路，被动型电路无法实现完全积分/微分，因此被动型电路全部都是不完全电路。

积分/微分电路必需发挥频率特性，为了使电路具备频率特性使用具备频率特性的电子组件，例如电容器与电感器等等。

被动电路不完全积分/微分电路图1是被动型不完全积分电路，如图所示组合具备相同特性的电路与，就可以制作上述两种电路。

图1与图2分别是使用电容器与电感器的电路，使用电容器的电路制作成本比较低，外形尺寸比较低小，容易取得接近理想性的组件，若无特殊理由建议读者使用电容器的构成的电路。

此外本文所有内容原则上全部以电容器的构成的电路为范例作说明。

图1与图2的两电路只要更换串联与并联的组件，同时取代电容器与电感器，就可以制作特性相同的电路。

不完全积分电路与微分电路一词，表示应该有所谓的完全积分电路与微分电路存在，然而完全积分电路与微分电路却无法以被动型电路制作，必需以主动型电路制作。

不完全积分电路与微分电路具有历史性的含义，主要原因是过去无法获得增幅器的时代，无法以主动型电路制作真的积分/微分电路，不得已使用不完全积分/微分电路。

由于不完全积分/微分电路本身具备与真的积分/微分电路相异特性，因此至今还具有应用价值而不是单纯的代用品。

不完全积分/微分电路又称为积分/微分电路，它的特性与真积分/微分电路相异，单纯的积分/微分电路极易与真积分/微分电路产生混淆，因此本讲座将它区分成:*完全积分电路/微分电路*不完全积分电路/微分电路不完全积分电路的应用不完全积分电路属于低通滤波器的一种，它与1次滤波器都是同一类型的电路，不完全积分电路经常被当成噪讯滤波器使用，广泛应用在模拟电路、数字电路等领域。

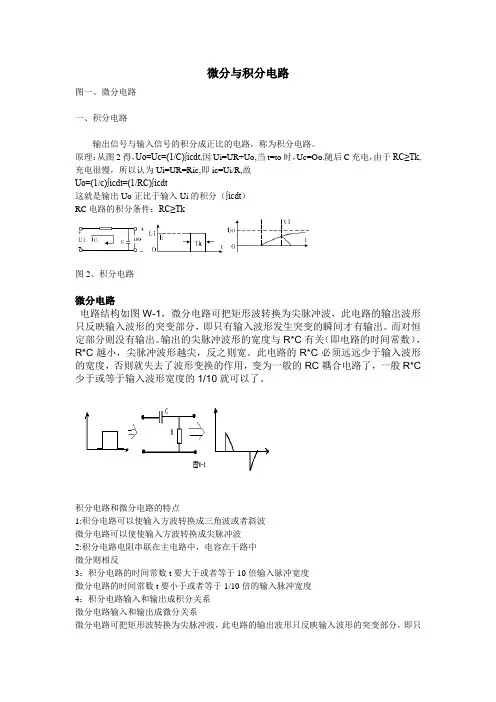

微分与积分电路图一、微分电路一、积分电路输出信号与输入信号的积分成正比的电路，称为积分电路。

原理：从图2得，Uo=Uc=(1/C)∫icdt,因Ui=UR+Uo,当t=to时，Uc=Oo.随后C充电，由于RC≥Tk,充电很慢，所以认为Ui=UR=Ric,即ic=Ui/R,故Uo=(1/c)∫icdt=(1/RC)∫icdt这就是输出Uo正比于输入Ui的积分（∫icdt）RC电路的积分条件：RC≥Tk图2、积分电路微分电路电路结构如图W-1，微分电路可把矩形波转换为尖脉冲波，此电路的输出波形只反映输入波形的突变部分，即只有输入波形发生突变的瞬间才有输出。

而对恒定部分则没有输出。

输出的尖脉冲波形的宽度与R*C有关（即电路的时间常数），R*C越小，尖脉冲波形越尖，反之则宽。

此电路的R*C必须远远少于输入波形的宽度，否则就失去了波形变换的作用，变为一般的RC耦合电路了，一般R*C 少于或等于输入波形宽度的1/10就可以了。

积分电路和微分电路的特点1:积分电路可以使输入方波转换成三角波或者斜波微分电路可以使使输入方波转换成尖脉冲波2:积分电路电阻串联在主电路中，电容在干路中微分则相反3：积分电路的时间常数t要大于或者等于10倍输入脉冲宽度微分电路的时间常数t要小于或者等于1/10倍的输入脉冲宽度4：积分电路输入和输出成积分关系微分电路输入和输出成微分关系微分电路可把矩形波转换为尖脉冲波，此电路的输出波形只反映输入波形的突变部分，即只有输入波形发生突变的瞬间才有输出。

而对恒定部分则没有输出。

输出的尖脉冲波形的宽度与R*C有关（即电路的时间常数），R*C越小，尖脉冲波形越尖，反之则宽。

此电路的R*C 必须远远少于输入波形的宽度，否则就失去了波形变换的作用，变为一般的RC耦合电路了，一般R*C少于或等于输入波形宽度的1/10就可以了。

积分电路可将矩形脉冲波转换为锯齿波或三角波,还可将锯齿波转换为抛物波。

电路原理很简单,都是基于电容的冲放电原理,这里就不详细说了,这里要提的是电路的时间常数R*C,构成积分电路的条件是电路的时间常数必须要大于积分电路能将方波转换成三角波。

运算放大器积分电路和微分电路
运算放大器积分电路和微分电路是常用的电子电路。

它们通过将输入信号与电容或电感相结合，实现对信号的积分或微分，从而达到一定的信号处理效果。

运算放大器积分电路。

。

积分电路中，运算放大器的输入端通过电容器与反馈电阻相连，形成一个RC积分网络。

输入信号经过这个积分网络后，就会出现一定的相位差和衰减，从而实现信号积分的效果。

积分电路的输出信号为输入信号的积分值。

运算放大器微分电路。

。

微分电路中，运算放大器的输入端通过反馈电阻和电容器相连，形成一个RC微分网络。

输入信号经过这个微分网络后，就会出现一定的相位差和增益，从而实现信号微分的效果。

微分电路的输出信号为输入信号的微分值。

总结。

运算放大器积分电路和微分电路通过使用反馈电阻和电容或电感相结合，能够实现对输入信号的积分或微分。

这些电路广泛应用于信号处理、滤波器和控制系统等领域。

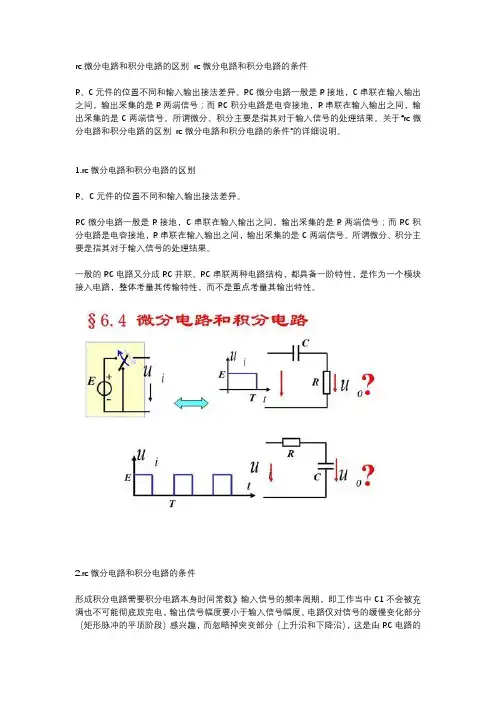

rc微分电路和积分电路的区别rc微分电路和积分电路的条件
R、C元件的位置不同和输入输出接法差异。

RC微分电路一般是R接地，C串联在输入输出之间，输出采集的是R两端信号；而RC积分电路是电容接地，R串联在输入输出之间，输出采集的是C两端信号。

所谓微分、积分主要是指其对于输入信号的处理结果。

关于“rc微分电路和积分电路的区别rc微分电路和积分电路的条件”的详细说明。

1.rc微分电路和积分电路的区别
R、C元件的位置不同和输入输出接法差异。

RC微分电路一般是R接地，C串联在输入输出之间，输出采集的是R两端信号；而RC积分电路是电容接地，R串联在输入输出之间，输出采集的是C两端信号。

所谓微分、积分主要是指其对于输入信号的处理结果。

一般的RC电路又分成RC并联、RC串联两种电路结构，都具备一阶特性，是作为一个模块接入电路，整体考量其传输特性，而不是重点考量其输出特性。

2.rc微分电路和积分电路的条件
形成积分电路需要积分电路本身时间常数》输入信号的频率周期，即工作当中C1不会被充满也不可能彻底放完电，输出信号幅度要小于输入信号幅度。

电路仅对信号的缓慢变化部分（矩形脉冲的平顶阶段）感兴趣，而忽略掉突变部分（上升沿和下降沿），这是由RC电路的
延迟作用来实现的。

能将输入矩形波转变成锯齿波（或三角波及其它波形）。

实验七积分与微分电路一、实验目的1.学会用运算放大器组成积分微分电路。

2.学会积分微分电路的特点及性能。

二、实验仪器数字万用表、信号发生器、双踪示波器三、实验内容1.积分电路电路图如下：∫Vidt积分电路的传输函数为：Vo=−1R1C1（1）取Vi=-1V，断开开关K1，用示波器观察Vo变化。

Vo由基准线开始上升，最终到达最高点。

（2）测量饱和输出电压及有效积分时间。

饱和输出电压为：11.5V，有效积分时间为：1.25s。

（3）使图中积分电容改为0.1uF，断开开关K1，Vi分别输入100hz幅值为2V的方波和正弦波信号，观察Vi和Vo大小及相位关系，并记录波形。

输入方波时：根据实验，在频率为100hz时，为了使输出波形不失真，则输入Vi=1.2V （幅值），此时输出为：Vo=2.9V。

输入为正弦波时：根据实验，为了使输出波形不失真，则频率调为300hz，且Vi=0.12V，输出为Vo=55mv。

相位后置90°。

（4）改变电路的频率，观察Vi与Vo的相位和幅值的关系。

由仿真交流分析得积分电路的相移特性和幅频特性曲线如下：根据实验可知，频率增大，输出Vo的幅值减小。

产生一定的相移。

2.微分电路实验电路如下：微分电路的传输函数为：Vo=−R4C2dVidt（1）输入正弦波信号，f=200hz，有效值为1V，用示波器观察Vi与Vo波形并测量输出电压。

根据实验，输出电压Vo=1.8V（幅值）。

相位前置90°。

（2）改变正弦波频率（20hz至400hz），观察Vi与Vo的相位、幅值变化情况并记录。

由仿真交流分析得幅频和相频特性曲线：根据实验，频率从20hz至400hz，输出Vo增大。

除90度相移外额外附加一定的相移。

（3）输入方波，f=200hz，Vi=±5V，用示波器观察Vo波形，按上述步骤重复实验。

示波器的输出波形如下：输入方波输出为尖顶脉冲。

a、此时的输入频率为20hz。

精心整理1．RC电路的矩形脉冲响应
若将矩形脉冲序列信号加在电压初值为零的RC串联电路上，电路的瞬变过程就周期性地发生了。

显然，RC电路的脉冲响应就是连续的电容充放电过程。

如图所示。

即当0到t1时，电容被充电；当t1到t2时，电容器经电阻R放电。

（也可以这样解释：电容两端电压不能突变，电流可以，所以反映在图中就是电阻两端的电压发生了突变。

）
2．RC微分电路
取RC串联电路中的电阻两端为输出端，并选择适当的电路参数使时间常数τ<<tp（矩形脉冲的脉宽）。

由于电容器的充放电进行得很快，因此电容器C上的电压uc(t)接近等于输入电压ui(t)，这时输出电压为：
上式说明，输出电压uo(t)近似地与输入电压ui(t)成微分关系，所以这种电路称微分电路。

3．RC
如果将RC
因此电阻R
4．时间常数
RC电路中，时间常数=R*C；
RL电路中，时间常数=L/R。

=================================== RC电路中：
积分电路，电路输出为电容两端，时间常数大；。

微分与积分电路一、微分电路输出信号与输入信号的微分成正比的电路，称为微分电路。

原理：从图一得：Uo=Ric=RC(duc/dt),因Ui=Uc+Uo,当，t=to时，Uc=0,所以Uo=Uio随后C充电，因RC≤Tk,充电很快，可以认为Uc≈Ui，则有：Uo=RC(duc/dt)=RC(dui/dt)式一这就是输出Uo正比于输入Ui的微分（dui/dt)RC电路的微分条件：RC≤Tk图一、微分电路二、积分电路输出信号与输入信号的积分成正比的电路，称为积分电路。

原理：从图2得，Uo=Uc=(1/C)∫icdt,因Ui=UR+Uo,当t=to时，Uc=Oo.随后C充电，由于RC≥Tk,充电很慢，所以认为Ui=UR=Ric,即ic=Ui/R,故Uo=(1/c)∫icdt=(1/RC)∫icdt这就是输出Uo正比于输入Ui的积分（∫icdt）RC电路的积分条件：RC≥Tk一、矩形脉冲信号在数字电路中，经常会碰到如图4-16所示的波形，此波形称为矩形脉冲信号。

其中为脉冲幅度，为脉冲宽度，为脉冲周期。

当矩形脉冲作为RC串联电路的激励源时，选取不同的时间常数及输出端，就可得到我们所希望的某种输出波形，以及激励与响应的特定关系。

图4-16 脉冲信号二、微分电路在图4-17所示电路中，激励源为一矩形脉冲信号，响应是从电阻两端取出的电压，即，电路时间常数小于脉冲信号的脉宽，通常取。

图4-17 微分电路图因为t<0时，，而在t = 0 时，突变到，且在0< t < t1期间有：，相当于在RC串联电路上接了一个恒压源，这实际上就是RC串联电路的零状态响应：。

由于，则由图4-17电路可知。

所以，即：输出电压产生了突变，从0 V突跳到。

因为，所以电容充电极快。

当时，有，则。

故在期间内，电阻两端就输出一个正的尖脉冲信号，如图4-18所示。

在时刻，又突变到0 V，且在期间有：= 0 V，相当于将RC串联电路短接，这实际上就是RC串联电路的零输入响应状态：。

积分电路这里介绍积分电路的一些常识.下面给出了积分电路的基本形式和波形图。

当输入信号电压加在输入端时，电容（C）上的电压逐渐上升.而其充电电流则随着电压的上升而减小。

电流通过电阻（R）、电容（C）的特性可有下面的公式表达：i = (V/R)e—(t/CR)•i-—充电电流（A）；•V-—输入信号电压（V）;•C--电阻值（欧姆）;•e—-自然对数常数(2.71828）;•t—-信号电压作用时间（秒）；•CR—-R、C常数（R*C）由此我们可以找输出部分即电容上的电压为V-i＊R,结合上面的计算,我们可以得出输出电压曲线计算公式为（其曲线见下图）：Vc = V［1—e—（t/CR)］微分电路微分电路是电子线路中最常见的电路之一，弄清它的原理对我们看懂电路图、理解微分电路的作用很有帮助,这里我们将对微分电路做一个简单介绍。

图1给出了一个标准的微分电路形式。

为表达方便,这里我们使输入为频率为50Hz的方波，经过微分电路后，输出为变化很陡峭的曲线.图2是用示波器显示的输入和输出的波形。

当第一个方波电压加在微分电路的两端（输入端）时,电容C上的电压开始因充电而增加。

而流过电容C的电流则随着充电电压的上升而下降。

电流经过微分电路（R、C)的规律可用下面的公式来表达（可参考右图）：i = （V/R)e-(t/CR)•i-充电电流（A);•v—输入信号电压（V）；•R—电路电阻值（欧姆);•C-电路电容值（F）;•e—自然对数常数（2.71828）;•t—信号电压作用时间（秒）；•CR—R、C常数（R＊C）由此我们可以看出输出部分即电阻上的电压为i*R，结合上面的计算，我们可以得出输出电压曲线计算公式为（其曲线见下图）：iR = V[e-(t/CR)］。

积分放大电路和微分放大电路
积分放大电路和微分放大电路是两种常见的电路，它们在信号处理和控制系统中有广泛的应用。

积分放大电路是一种能够积分输入信号的电路，其输入信号经过积分后输出。

积分放大电路常用于电压控制电机、恒定电流源等系统中，以实现对输入信号的积分处理。

积分放大电路的输出信号是输入信号的积分，因此对于周期性的输入信号，其输出将会是周期性的波形。

积分放大电路的主要特点是低通滤波功能，能够滤除高频噪声。

微分放大电路是一种能够微分输入信号的电路，其输入信号经过微分后输出。

微分放大电路常用于速度控制系统、滤波器等领域中，以实现对输入信号的微分处理。

微分放大电路的输出信号是输入信号的微分，因此对于快速变化的输入信号，其输出将会是幅度较大的脉冲信号。

微分放大电路的主要特点是高通滤波功能，能够滤除低频信号。

总体而言，积分放大电路和微分放大电路在信号处理和控制系统中都有着重要的应用，它们的不同特点使得它们能够对不同类型的信号进行有效的处理和分析。

- 1 -。

微分电路的结构原理及应用一、什么是微分电路微分电路是指通过特定的电路结构和元件，实现对输入信号的微分运算的电路。

微分运算是数学中的一种运算，是对函数取导数的操作。

在电路中，微分运算可以通过电路中的电感、电容和运放等元件来实现。

微分电路在信号处理、滤波、微分控制等领域有着广泛的应用。

二、微分电路的结构原理微分电路的结构原理可以分为两种常见的实现方式：RC电路和运放电路。

1. RC电路RC电路是一种简单且常见的微分电路。

它的原理是利用电容器和电阻的组合来实现微分运算。

一个基本的RC微分电路如下图所示：+--------------+| || |Vin --| RC网络 |--- Vout| || |+--------------+其中，Vin是输入电压，Vout是输出电压。

RC微分电路的运作原理如下： 1. 当输入电压Vin变化时，电容器C会迅速充放电，产生一个电流。

2. 这个电流经过电阻R，形成一个电压Vout。

3. 根据电容器充放电的特性，该电压的变化率正比于输入电压的变化率，即Vout=dVin/dt，实现了微分运算。

2. 运放电路运放电路是另一种常见的微分电路实现方式。

运放是运算放大器的简称，是一种高增益、差分输入的电子放大器。

一个基本的运放微分电路如下图所示：+-----------+| |Vin --| 运放电路 |--- Vout| |+-----------+运放微分电路的运作原理如下： 1. 运放的两个输入端分别连接到输入信号Vin和一个反馈电阻。

2. 当输入信号变化时，运放反馈电压会经过反馈电阻形成一个输出电压。

3. 根据运放特性，输出电压与输入电压的微分关系符合微分运算，即Vout=dVin/dt。

三、微分电路的应用微分电路在不同领域有着广泛的应用，下面列举了几个常见的应用场景：1.信号处理：微分电路可以用于信号的变换和处理，例如音频信号的降噪、图像的边缘检测等。

2.滤波器：微分电路可以用于滤波器的设计，例如高通滤波器、带通滤波器等。
