关于音频分析仪的概述介绍

音频分析仪音频分析仪是一种用于分析、处理和测量声音信号的仪器。

它可以帮助我们深入了解声音的特性和特征，从而应用于各种领域，如音乐、语音识别、语音合成、声音效果设计等。

本文将介绍音频分析仪的原理、应用以及发展趋势。

音频分析仪的原理基于信号处理和频谱分析。

它通过接收声音信号，并将其转换为数字信号进行处理。

然后，它使用不同的算法和技术来分析声音信号的频谱、波形、能量分布等特性。

通过这些分析结果，我们可以了解声音信号的频域、时域以及各种参数的变化情况。

音频分析仪在音乐领域中有着广泛的应用。

音乐制作过程中，我们可以使用音频分析仪来分析乐器的音色特征，以及乐曲中各个音轨的频谱分布和能量衰减情况。

通过这些分析结果，我们可以对声音进行混音、均衡器、压缩器等处理，从而达到更好的音质效果。

此外，音频分析仪还可以帮助我们分析音乐的节奏、音高以及和声等参数，从而提供更多的音乐信息。

在语音识别和语音合成领域，音频分析仪也发挥着重要的作用。

在语音识别中，音频分析仪可以帮助我们提取音频信号的特征向量，以便用于识别和辨别语音。

通过分析声音的频谱、波形以及声学特征，我们可以将声音信号与语音库中的模板进行比对，从而实现准确的语音识别。

而在语音合成中，音频分析仪可以帮助我们分析和合成不同音节、音调和音色的声音，从而实现自然流畅的语音生成。

除了音乐和语音领域，音频分析仪还可以应用于声音效果设计、噪声控制、通信系统等多个领域。

在声音效果设计中，音频分析仪可以帮助我们对声音进行特效处理，如回声、混响、剧院音效等。

在噪声控制方面，音频分析仪可以帮助我们分析噪声的频谱和能量分布，以便采取相应的降噪措施。

在通信系统中，音频分析仪可以帮助我们分析语音信号的质量和可理解度，对通信质量进行评估和优化。

随着科技的不断发展，音频分析仪也在不断演进和创新。

一方面，随着计算能力的提升，音频分析仪可以处理更复杂的音频信号，并提取出更多的声学特征。

另一方面，借助机器学习和深度学习的技术，音频分析仪可以实现更准确、自动化的音频处理和分析。

模拟信号发生器：单击工具条开启模拟信号发生器（双通道独立输出）。

∙Wfm: 选择产生信号波形。

一般测量使用Sine / Normal（典型正弦波波形），是由模拟部分硬件产生的低失真度的信号，20Hz – 20KHz时失真度< 0.0001%。

∙Frequency: 设定信号频率，Sine / Normal模式下可设定频率范围：10Hz – 204KHz。

输入时可加单位“k（千）”。

∙Fast / High Acc.: 选择快速（+/-0.5%）或高精度（+/-0.03%）模式。

快速模式适合于一般音频测试，建议在需高速自动测试中使用。

高精度模式产生精确的信号频率，但需150mS – 750mS的设定反应时间，建议手动测试时选用此模式提高测量精度。

∙Amplitude: 设定信号振幅。

平衡输出时可设定振幅：<10uV – 13.33Vrms。

非平衡输出时可设定振幅：<10uV – 26.66Vrms。

输入时可加单位“n（纳），u（微），m（毫）”。

注意因信号发生器的输出阻抗的差异，和DUT输入阻抗的差异，会导致DUT输入端的信号电压偏低于APWIN 的设定电压。

∙OUTPUT ON/OFF: 信号发生器输出开关。

按钮绿色是开启，灰色是关闭。

∙Auto On: 如选中，在扫频开始时自动开启信号发生器，结束时自动关闭信号发生器。

∙CHA On/Off: A通道输出开关。

按钮绿色是开启，灰色是关闭。

作用在信号发生器输出开关前。

∙CHB On/Off: B通道输出开关。

按钮绿色是开启，灰色是关闭。

作用在信号发生器输出开关前。

∙Invert: 信号相位180度反转。

可分别控制A / B通道。

通常反转B通道相位用于Dolby ProLogic 测量。

∙Track A: 如选中则同时设定A / B通道的振幅，反之分别设定。

∙EQ Curve: 选用APWIN或自定的均衡器曲线。

一般测量不使用。

∙Configuration / Z-Out: 选择balanced（平衡）/ unbalanced（非平衡）/ Comm mode test, 选择grounded（接地）或float（浮地），选择20 Ohm / 40 Ohm / 150 Ohm / 600 Ohm输出阻抗。

音频分析仪使用方法说明书一、前言音频分析仪是一种用于分析和测量音频信号的仪器。

本说明书旨在为用户提供操作指南，帮助用户正确使用音频分析仪。

二、产品概述音频分析仪是一种多功能仪器，能够对音频信号进行频谱分析、频率测量、失真检测等操作。

它可以广泛应用于音频工程、音乐制作、声学研究等领域。

三、仪器配置1. 主机：音频分析仪的主要控制单元，包含显示屏、调节旋钮、按钮等操作控制部件。

2. 探头：用于接收音频信号并传输给主机进行分析。

3. 电源适配器：用于供电。

四、操作步骤以下是使用音频分析仪的基本操作步骤：1. 连接电源：将电源适配器插入音频分析仪的电源插孔，并将另一端插入电源插座。

2. 连接探头：将探头连接到音频分析仪的探头接口上，确保连接牢固。

3. 打开电源：按下主机上的电源按钮，音频分析仪将开始启动。

4. 调节参数：使用主机上的调节旋钮，可以调节分析仪的参数，如频率范围、时间窗口等。

根据具体需求进行调整。

5. 选择分析模式：音频分析仪通常具有多种分析模式，如频谱分析、频率测量、失真检测等。

根据需要选择相应的模式。

6. 进行分析：根据选择的分析模式，将音频信号输入探头。

音频分析仪将对该信号进行相应的分析，并在显示屏上显示结果。

7. 结果解读：根据显示屏上的结果，用户可以对音频信号进行进一步的判断和分析。

注意观察频谱图、频率数值、失真程度等参数。

8. 关闭仪器：使用完毕后，先将音频信号断开，然后按下主机上的电源按钮，将音频分析仪关闭。

五、注意事项1. 请严格按照说明书的指引进行操作，避免任何不必要的损坏或故障。

2. 使用音频分析仪时，请确保工作环境安全，避免水、尘埃等物质对仪器造成影响。

3. 在操作过程中，避免过度调节参数，以免对音频信号产生误解。

4. 长时间使用音频分析仪时，注意及时散热，避免过热引起仪器故障。

六、维护保养1. 使用后，请及时将音频分析仪存放在干燥、通风的地方。

2. 定期清洁：使用干净、柔软的布轻轻擦拭音频分析仪的表面，避免使用有害化学物质。

音频分析仪介绍音频分析仪包括一个测试电路和两个输入电路，可以同时输入两个信号，通过独立的选择器进行各种测试。

它可以用于以下几种测试：1．Frequency Measurement2．AC level Measurement3．Relative Measurement4．W Display5．Total distortion rate Measurement（THD+N）6．Harmoic Analysis（THD）7．S/N Ratio Measurement8．SINAD Measurement9．Ration Measurement（L/R，R/L）（频道分离度或频道串扰）10．DC Leleve Measurement下面是对其各个功能块的介绍（一）系统的设置（Menu SYSTEM）系统的设置功能主要是针对外部接口的,如进行外部的存储拷贝,打印等操作.其外部的端口如图所示:由图可以看出,外部有一个32位的EXT CONTROL I/O口和一个GP-IB 接口.图中的GEN OUTPUT AC INPUT DC INPUT ,在NO Loading 时,接在模拟地那一端,在有负载时,接在数字地那一端。

在进行音频测试时,若无需用要其外部的功能,则系统无需做设置,对测试的结果没有影响。

系统各个项目的具体含义如下表所示：SYSTEM 系统的设置Meu1 LCD的调整INTEN LCD亮度的调整(0~9)CTRS LCD对比度的调整(0~9)VER 版本号,年月Meu2 EXT I/O口的设置PT.1 指外部EXT I/O口P1.0~P1.7CONT 作为输出口M.RCL Memory RecallingPRINT 作为打印输出口PT.2 指外部EXT I/O口P2.0~P2.7CONT 作为输出口D.READ 作为输入口PRINT 打印模式的设置MODE0 都不打印MODE1 当测量的值超过限制的范围时打印MODE2 当测量的值落在特定的存储地址时打印MODE3当测量的值落在特定的存储地址且超过限制的范围时打印MODE4 所有的存储测量值均依次打印Meu3 测量数据存储的设置GP 存储组的设置(从0~9)ST 存储的起始地址设置(00~99)END 存储的终止地址设置(00~99)Meu4 存储数据的内部拷贝和交换(地址段A--地址段B)S.ST 要拷贝或交换数据起始地址A的设置(00~99)S.END 要拷贝或交换数据终止地址A的设置(00~99)D.ST要拷贝或交换数据起始地址B的设置(00~99),最终地址默认为99COPY 执行拷贝操作SWAP 执行SWAP操作Meu5 通过GP-IB 接口存储到其他设备ST 存储到其他设备数据起始地址的设置(00~99)END 存储到其他设备数据终止地址的设置(00~99)ADRS 对GP-IB端口的选择(00~31)ADD 对端口进行增加CLR 清楚DUMP 执行操作Meu6 存储数据的打印ST 打印起始地址设置(00~99)END 打印终止地址设置(00~99)LIST 执行打印操作Meu7 同步设置（二）Front Panel 的界面（三）测试时各个项目的功能介绍1．要选中上一排的测试项目，直接按一下就可以了。

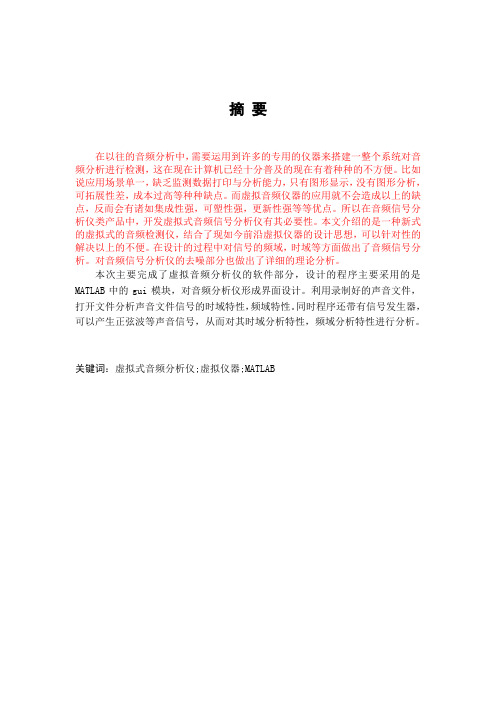

摘要在以往的音频分析中，需要运用到许多的专用的仪器来搭建一整个系统对音频分析进行检测，这在现在计算机已经十分普及的现在有着种种的不方便。

比如说应用场景单一，缺乏监测数据打印与分析能力，只有图形显示，没有图形分析，可拓展性差，成本过高等种种缺点。

而虚拟音频仪器的应用就不会造成以上的缺点，反而会有诸如集成性强，可塑性强，更新性强等等优点。

所以在音频信号分析仪类产品中，开发虚拟式音频信号分析仪有其必要性。

本文介绍的是一种新式的虚拟式的音频检测仪，结合了现如今前沿虚拟仪器的设计思想，可以针对性的解决以上的不便。

在设计的过程中对信号的频域，时域等方面做出了音频信号分析。

对音频信号分析仪的去噪部分也做出了详细的理论分析。

本次主要完成了虚拟音频分析仪的软件部分，设计的程序主要采用的是MATLAB中的gui模块，对音频分析仪形成界面设计。

利用录制好的声音文件，打开文件分析声音文件信号的时域特性，频域特性。

同时程序还带有信号发生器，可以产生正弦波等声音信号，从而对其时域分析特性，频域分析特性进行分析。

关键词：虚拟式音频分析仪;虚拟仪器;MATLABAbstract In the analysis of the previous audio, we need to use special instruments many to build a whole system analysis to detect the audio, which is now in the computer has been very popular now has a variety of inconvenience. For example, the application of a single scene, the lack of monitoring data printing and analysis capabilities, only graphical display, no graphics analysis, poor scalability, cost and other shortcomings. But the application of the virtual audio instrument will not cause the above shortcomings, but will have the advantages such as integration, plasticity, update and so on. Therefore, in the audio signal analyzer products, the development of virtual audio signal analyzer is necessary.This paper introduces a new type of virtual audio detector, which combines the current design ideas of advanced virtual instruments, and can solve the above inconvenience. In the design process, the audio frequency signal is analyzed in frequency domain, time domain and so on. The denoising part of the audio signal analyzer is also analyzed in detail.The main part of this thesis is the software of the virtual audio analyzer. The main program is the GUI module in MATLAB. The interface design of the audio analyzer is made. Using a recorded sound file, open the file, analyze the temporal characteristics of the sound file signal, and the frequency domain characteristics. At the same time, the program also has a signal generator, which can produce sound signals such as sine wave, so as to analyze its time domain analysis characteristics and frequency domain analysis characteristics.Key words：Virtual audio analyzer; virtual instrument; MATLAB摘要 (1)第1章绪论 (4)1.1课题的研究背景 (4)1.2课题的研究内容和意义 (6)第2章音频分析仪的基本原理 (7)2..1 语音和语音信号的基本特征 (7)2.2音频分析技术概述 (8)2.3音频信号的分析方法 (9)2.3.1时域分析 (9)2.3.2频域分析 (9)2.3.3时频分析 (10)2.3.4失真分析 (10)2.4音频线号分析仪中的噪音问题 (10)2.4.1噪声的概念 (11)2.4.2 产生噪声的根源 (11)2.4.3音频信号与噪声分析 (12)第3章虚拟音频信号分析仪的核心技术与设计 (14)3.1虚拟信号分析仪中的（FFT）技术 (14)3.2虚拟音频信号分析仪中的信号失真度。

音频分析仪2篇第一篇：音频分析仪的工作原理及应用音频分析仪是一种能够分析声音波形和声频频率的仪器。

它主要由微处理器、显示器、键盘、ADC、DAC、信号放大器和滤波器等组成，可用于音频设备的调试、音量控制、声音分析等方面。

一般来说，音频分析仪通过调整信号源声音的大小和频率，再对其进行采样和分析，获得声波图形和频率谱图。

在声音调试方面，它能够快速找到音频设备的故障原因，准确调整音频设备的声音输出等；在声音分析方面，它则能够通过频率谱图分析声源的音质，并在此基础上进行调整和改善。

音频分析仪在音频设备维护、音响调试、语音分析等领域都有着广泛的应用。

例如，在音频设备维护过程中，可以使用音频分析仪来查找故障原因，比如电容、电阻等元件不良，使其快速定位并解决问题；在音响调试中，可以通过音频分析仪调节音响设备的声音输出、改善设备的音质，以达到最佳效果；在语音分析中，可以借助音频分析仪对语音进行分析，获得准确的频谱数据，使听者能够更加清晰地听取语音信息。

总的来说，音频分析仪在现代音响设备的制造、维护和调试中都发挥着极其重要的作用。

随着现代科技的不断发展，不仅音响设备的性能得到了极大的提升，而音频分析仪也将不断地得到发展和改进，从而更好地为我们提供更高质量的听觉享受。

第二篇：音频分析仪的分类及其特点根据不同的应用场景和功能需求，音频分析仪可以分为不同类型。

常见的音频分析仪包括信号分析仪、声学分析仪、功率谱分析仪、声音压力级（SPL）分析仪等。

信号分析仪是音频分析仪中最常见的类型，它能够对各种类型的声音信号进行分析，并以时间-幅度和频率-幅度为主要展示形式。

该类型的音频分析仪主要适用于信号分析、音频调试、音频频率响应分析等方面。

声学分析仪则是一种专门用于研究声学现象、设计机械噪声抑制方案、评估、和改善声音环境的工具。

它具备高精度、高灵敏度和多功能性等特点，能够实时分析声音的频率、幅度、谱线、相位、噪音等参数，并通过声学库进行声音声压级的模拟。

简述音频分析仪的功能结构和软件配置应用指南相关产品:|R&S UPV|R&S UPVFirmware为了让读者更容易理解，首先介绍仪表的硬件和功能图的结构。

接下来，简单介绍测试软件的设置面板，并将设置面板中的参数与仪表的硬件和功能块对应起来。

应用指南何祖辉5.2.21-ve rsi o n 1.0目录1引言 (3)2硬件和功能块的结构 (4)2.1信号发生器部分 (4)2.2信号分析器部分 (7)3测试软件R&S UPV firmware (11)3.1信号发生器部分 (11)3.1.1Generator Config (12)3.1.2Generator Function (13)3.2信号分析器部分 (13)3.2.1Analyzer Config (14)3.2.2Analyzer Function (15)4结束语 (18)5相关文献 (18)6订购信息 (18)1引言对于一个从事音频测试的工程师而言，欲正确、高效的完成音频测试，则必然需要对仪表的硬件、测试软件有一定程度的了解。

笔者在做音频分析仪技术支持的过程中，通过学习产品手册，以及现场支持不同的案例，一方面熟悉了各种音频测试技术，另一方面，也加深了对于音频分析仪R&S UPV的理解，其中最重要的是基本弄清楚了测试软件中的配置参数与仪表的硬件、功能结构之间的对应关系。

而这种对应关系，是正确配置仪表，乃至正确完成测试的前提。

为了方便他人学习、掌握R&S UPV的使用，笔者将自己对这种对应关系的点滴理解付诸于下文，水平有限，错漏之处，敬请指正。

2硬件和功能块的结构本文所提到的功能块，是指构成R&S UPV测量功能的逻辑框图，图中每个功能块代表着一个或者某几个测量功能，和硬件之间有某种对应关系。

从贴近于应用的角度考虑，本章内容侧重于功能块的介绍。

从测量功能的角度，音频分析仪R&S UPV由两部分构成：信号发生器部分（Generator）和信号分析器部分（Analyzer），下文的讲解将分别从这两个方面展开。

关于声学的物理仪器声学是一门研究声音传播、声波产生和接收等现象的学科。

在声学的研究过程中，使用各种物理仪器可以帮助我们更好地理解声学的本质和规律。

现将声学中的几种主要物理仪器进行分步骤阐述。

第一步：声学频谱分析仪声学频谱分析仪是一种用于测量声音频率、幅度和相位等参数的仪器。

它通过将声波信号转换为电信号后，对其进行数字化处理并显示在屏幕上。

频谱分析仪通常由一个双通道音频输入、计算机界面、显示器和一些控制按钮组成。

它可用于测量声音的频谱和频率，以及不同信号的幅度和相位的差异。

该仪器在音频工程、娱乐和医学等领域中有广泛的应用。

第二步：声强测量仪声强测量仪是一种用于测量声音强度的仪器。

它通过测量声波的能量并将其转换为可读的数字信号来工作。

声强测量仪由一个传感器和一个接收装置组成。

传感器是一个小型麦克风，它捕捉到声音的波动，然后将声波转化为一个电信号。

接收装置则负责将电信号转化为可读的数值。

声强测量仪通常被用于测量环境噪音、建筑声学、声场均衡和声学研究等领域。

第三步：声速仪声速仪是一种测量声波速度和声阻抗的仪器。

它由一个固定圆柱形腔室和一个测量器组成。

声速仪利用腔室内的空气爆炸产生声波，接着测量声波从腔室到达测量器所需的时间。

声速仪可用于研究不同介质中声速的变化，从而预测声波在不同介质中的传输方式和模型。

第四步：短距离声呐短距离声呐是一种用于测量距离和检测物体位置的仪器。

它利用声波的特性来探测目标物体的位置。

短距离声呐通常由一个发射器和一个接收器组成。

发射器发射声波，并通过接收器接收返回的声波。

然后根据声波的时间和速度差计算出目标物体的距离。

短距离声呐广泛应用于水下测量、海底勘测、工程测量、医疗诊断和机器人等领域。

以上是声学中几种主要物理仪器的介绍。

这些仪器在声学研究中的应用非常广泛，对于增进我们对声学知识的了解和促进声学技术的发展具有重要的意义。

音频信号分析仪的原理背景音频信号是一种电信号，代表着音频波形的振幅。

在音频领域，我们经常需要对音频信号进行分析，以了解音频的特性和参数。

此时，我们可以使用音频信号分析仪。

原理音频信号分析仪的原理与频谱分析仪类似，它是一种用于分析音频信号的设备，可将音频信号转换成合适的电信号以供进一步分析。

测量电路音频信号分析仪的测量电路由电容、电阻和放大器组成。

它将音频信号转换为电压，并对其进行放大。

这样可以使信号在后续处理时更容易处理。

分析器分析器是音频信号分析仪的主要组成部分。

它负责将音频信号转换为频谱图并进行分析。

分析器通常由两个部分组成：数字转换器数字转换器（ADC）将模拟音频信号转换成数字信号，以便计算机或其他数字设备能够分析它。

数字转换器通常在分析器中使用，来完成数字化和数据转换的任务。

软件音频信号分析仪的软件提供了显示和分析所需的GUI界面，包括输入/输出选项，特性滤波器，和分析仪的设置。

软件可以以多种方式表示信号（例如，频率、幅度、相位、等效级别等），或将其与参考信号进行比较。

因此，它能够提供大量的信息和分析结果以供参考。

显示器显示器是音频信号分析仪的输出部分，将音频信号的频率部分转换成可视图像并显示出来。

显示器通常是一个高分辨率屏幕，它能够显示信号的各种频率和振幅，以便进行更详细的分析。

应用音频信号分析仪是一个通用的分析工具，在音频领域中发挥着至关重要的作用。

以下是几个例子：声学研究音频信号分析仪可以帮助研究员更好地了解声音传播及其环境影响，以更好地控制和管理城市噪声污染等现象。

音乐在音乐中，使用音频信号分析仪可以更好地理解声音的音高、泛音等特性，以便进行录音和调整。

通讯系统音频信号分析仪可以帮助解决通讯系统中的各种问题和调整音频参数，例如电话系统的噪声和失真问题等。

结论音频信号分析仪可以帮助我们更好地理解和分析音频信号，对于声学研究、音乐制作和通讯系统等方面具有重要意义。

它不仅提供了有用的信息，还帮助我们解决问题并增强乐器和通讯系统的性能。
