国内频谱分析仪市场频谱分析仪简称频谱仪，是用来显示频域信号幅度的仪器，在射频领域有“射频万用表”的美称。
在射频领域，传统的万用表已经不能有效测量信号的幅度，示波器测量频率很高的信号也比较困难，而这正是频谱分析仪的强项。
频谱仪与示波器属于两种类型的仪器，示波器主要显示时域信号幅度的变化，而频谱仪显示的是频域信号幅度的变化。
对于研究射频的工程师和爱好者，频谱仪是工作的好帮手，它可以形象地展示一定频率范围内信号的幅度，可以据此发现信号的存在和不同类型信号的特征。
随着科技的发展，频谱仪也从传统的模拟线路进化到数字化频谱仪，被赋予更多的功能，以适应不断出现的复杂信号。
应用与意义频谱分析仪在射频领域应用非常广泛。
频谱仪最基本的作用就是发现和测量信号的幅度。
频谱仪可以以图示化的方式显示设定频率范围内的射频信号，信号越强，频谱仪显示的幅度也越大。
通过这种特性，频谱仪被用来搜索和发现一定频段内的射频信号，广泛应用在监测电磁环境、无线电频谱监测、电子产品电磁兼容测量、无线电发射机发射特性、信号源输出信号品质、反无线窃听器等领域。
频谱仪可以测量射频信号的多种特征参数，包括频率、选频功率、带宽、邻道功率、调制波形、场强等。
在射频信号的频率测量方面，虽然频率计是专业的设备，但遇到时分多址的信号（GSM移动电话、IDEN、TETRA的信号）、跳频的信号、宽带的信号，普通频率计无法准确计数，功率计无法及时测量，而频谱仪由于基于高速的信号捕捉，则可以有机会测量这些信号。
针对这些常见的不稳定信号，很多中高档频谱仪还在测量软件上做了优化，提供专用的自动测量工具。
由于频谱仪具有图示化射频信号的能力，频谱图可以帮助我们了解信号的特性和类型，有助于最终了解信号的调制方式和发射机的类型。
在军事领域，频谱仪在电子对抗和频谱监测中被广泛应用，不同类型的雷达信号、通信电台信号、应答机信号、“敌我”识别器信号都有各自不同特征的频谱图。
在民用无线电管理领域，通过频谱图，我们可以及时发现非法使用的频率，这比传统扫描监听的效率要高得多。

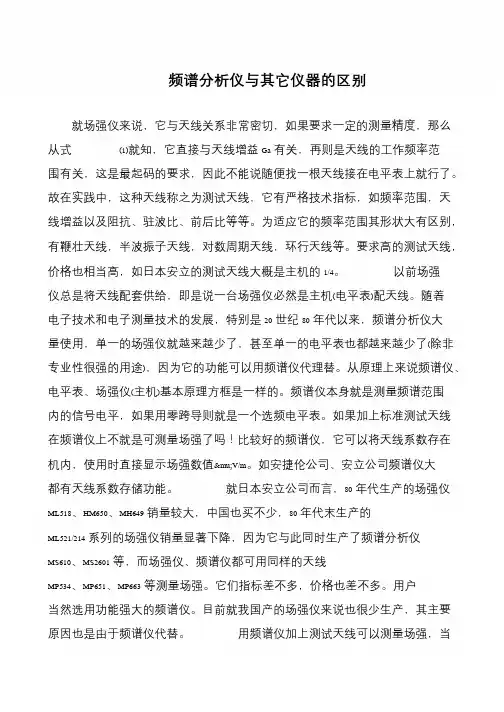

频谱分析仪与其它仪器的区别就场强仪来说，它与天线关系非常密切，如果要求一定的测量精度，那么从式(1)就知，它直接与天线增益Ga有关，再则是天线的工作频率范围有关，这是最起码的要求，因此不能说随便找一根天线接在电平表上就行了。
故在实践中，这种天线称之为测试天线，它有严格技术指标，如频率范围，天线增益以及阻抗、驻波比、前后比等等。
为适应它的频率范围其形状大有区别，有鞭壮天线，半波振子天线，对数周期天线，环行天线等。
要求高的测试天线，价格也相当高，如日本安立的测试天线大概是主机的1/4。
以前场强仪总是将天线配套供给，即是说一台场强仪必然是主机(电平表)配天线。
随着电子技术和电子测量技术的发展，特别是20世纪80年代以来，频谱分析仪大量使用，单一的场强仪就越来越少了，甚至单一的电平表也都越来越少了(除非专业性很强的用途)，因为它的功能可以用频谱仪代理替。
从原理上来说频谱仪、电平表、场强仪(主机)基本原理方框是一样的。
频谱仪本身就是测量频谱范围内的信号电平，如果用零跨导则就是一个选频电平表。
如果加上标准测试天线在频谱仪上不就是可测量场强了吗！比较好的频谱仪，它可以将天线系数存在机内，使用时直接显示场强数值μV/m。
如安捷伦公司、安立公司频谱仪大都有天线系数存储功能。
就日本安立公司而言，80年代生产的场强仪ML518、HM650、MH649销量较大，中国也买不少，80年代末生产的ML521/214系列的场强仪销量显著下降，因为它与此同时生产了频谱分析仪MS610、MS2601等，而场强仪、频谱仪都可用同样的天线MP534、MP651、MP663等测量场强。
它们指标差不多，价格也差不多。
用户当然选用功能强大的频谱仪。
目前就我国产的场强仪来说也很少生产，其主要原因也是由于频谱仪代替。
用频谱仪加上测试天线可以测量场强，当。
频谱分析仪基础知识一、频谱分析仪概述频谱分析仪是一种用于测量信号频率和功率的仪器。
它可以将输入信号转换为频率谱，以图形方式显示信号的频率成分。
频谱分析仪广泛应用于电子、通信、雷达、声音和医疗等领域。
二、频谱分析仪工作原理频谱分析仪的工作原理是将输入信号通过混频器与本振信号进行混频，得到中频信号，再经过中频放大器放大后送入检波器进行解调，最后通过显示器将频率谱显示出来。
三、频谱分析仪主要技术指标1、频率范围：指频谱分析仪能够测量的频率范围。
2、分辨率带宽：指能够分辨出的最小频率间隔。
3、扫描时间：指从低频到高频一次扫描所需的时间。
4、灵敏度：指能够检测到的最小信号幅度。
5、非线性失真：指由于仪器内部非线性元件所引起的信号失真。
6、动态范围：指能够同时测量到的最大和最小信号幅度。
7、抗干扰能力：指仪器对外部干扰信号的抵抗能力。
四、频谱分析仪使用注意事项1、使用前应检查仪器是否正常，如发现异常应立即停止使用。
2、避免在强电磁场中使用，以免影响测量结果。
3、使用过程中应注意避免信号源与仪器之间的干扰。
4、使用完毕后应关闭仪器，并妥善保管。
五、总结频谱分析仪是电子、通信等领域中非常重要的测量仪器之一。
它可以将输入信号转换为频率谱，以图形方式显示信号的频率成分。
在使用频谱分析仪时，应注意检查仪器是否正常、避免在强电磁场中使用、避免信号源与仪器之间的干扰以及使用完毕后应关闭仪器等事项。
了解频谱分析仪的工作原理及主要技术指标，对于正确使用它进行测量和调试具有重要意义。
随着科技的快速发展，频谱分析在电子、通信、航空航天等领域的应用越来越广泛。
频谱分析仪作为频谱分析的核心工具，在科研和工业生产中发挥了重要的作用。
本文将介绍频谱分析原理、频谱分析仪使用技巧，以及如何根据输入的关键词和内容撰写文章。
频谱分析是指将信号分解成不同频率的正弦波成分，并分析这些成分的幅度、相位、频率等特性的一种方法。
频谱分析可以用于测量信号的频率范围、识别信号中的谐波成分、了解信号的调制方式和判断信号的来源等。
频谱分析是观察和测量信号幅度和信号失真的一种快速方法，其显示结果可以直观反映出输入信号的傅立叶变换的幅度。
信号频域分析的测量范围极其宽广，超过140dB，这使得频谱分析仪成为适合现代通信和微波领域的多用途仪器。
频谱分析实质上是考察给定信号源，天线，或信号分配系统的幅度与频率的关系，这种分析能给出有关信号的重要信息，如稳定度，失真，幅度以及调制的类型和质量。
利用这些信息，可以进行电路或系统的调试，以提高效率或验证在所需要的信息发射和不需要的信号发射方面是否符合不断涌现的各种规章条例。
现代频谱分析仪已经得到许多综合利用，从研究开发到生产制造，到现场维护。
新型频谱分析仪已经改名叫信号分析仪，已经成为具有重要价值的实验室仪器，能够快速观察大的频谱宽度，然后迅速移近放大来观察信号细节已受到工程师的高度重视。
在制造领域，测量速度结合通过计算机来存取数据的能力，可以快速，精确和重复地完成一些极其复杂的测量。
有两种技术方法可完成信号频域测量（统称为频谱分析）。
1．FFT分析仪用数值计算的方法处理一定时间周期的信号，可提供频率；幅度和相位信息。
这种仪器同样能分析周期和非周期信号。
FFT 的特点是速度快；精度高，但其分析频率带宽受ADC采样速率限制，适合分析窄带宽信号。
2．扫频式频谱分析仪可分析稳定和周期变化信号，可提供信号幅度和频率信息，适合于宽频带快速扫描测试。
v1.0 可编辑可修改图1 信号的频域分析技术快速傅立叶变换频谱分析仪快速傅立叶变换可用来确定时域信号的频谱。
信号必须在时域中被数字化，然后执行FFT算法来求出频谱。
一般FFT分析仪的结构是：输入信号首先通过一个可变衰减器，以提供不同的测量范围，然后信号经过低通滤波器，除去处于仪器频率范围之外的不希望的高频分量，再对波形进行取样即模拟到数字转换，转换为数字形式后，用微处理器（或其他数字电路如FPGA,DSP）接收取样波形，利用FFT计算波形的频谱，并将结果记录和显示在屏幕上。

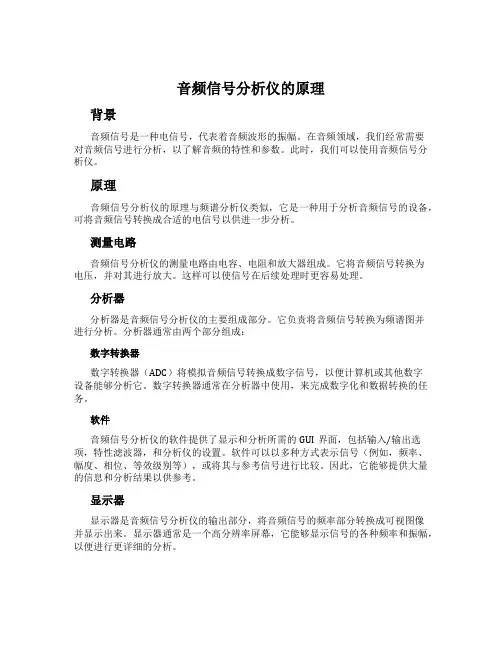

音频信号分析仪的原理背景音频信号是一种电信号，代表着音频波形的振幅。
在音频领域，我们经常需要对音频信号进行分析，以了解音频的特性和参数。
此时，我们可以使用音频信号分析仪。
原理音频信号分析仪的原理与频谱分析仪类似，它是一种用于分析音频信号的设备，可将音频信号转换成合适的电信号以供进一步分析。
测量电路音频信号分析仪的测量电路由电容、电阻和放大器组成。
它将音频信号转换为电压，并对其进行放大。
这样可以使信号在后续处理时更容易处理。
分析器分析器是音频信号分析仪的主要组成部分。
它负责将音频信号转换为频谱图并进行分析。
分析器通常由两个部分组成：数字转换器数字转换器（ADC）将模拟音频信号转换成数字信号，以便计算机或其他数字设备能够分析它。
数字转换器通常在分析器中使用，来完成数字化和数据转换的任务。
软件音频信号分析仪的软件提供了显示和分析所需的GUI界面，包括输入/输出选项，特性滤波器，和分析仪的设置。
软件可以以多种方式表示信号（例如，频率、幅度、相位、等效级别等），或将其与参考信号进行比较。
因此，它能够提供大量的信息和分析结果以供参考。
显示器显示器是音频信号分析仪的输出部分，将音频信号的频率部分转换成可视图像并显示出来。
显示器通常是一个高分辨率屏幕，它能够显示信号的各种频率和振幅，以便进行更详细的分析。
应用音频信号分析仪是一个通用的分析工具，在音频领域中发挥着至关重要的作用。
以下是几个例子：声学研究音频信号分析仪可以帮助研究员更好地了解声音传播及其环境影响，以更好地控制和管理城市噪声污染等现象。
音乐在音乐中，使用音频信号分析仪可以更好地理解声音的音高、泛音等特性，以便进行录音和调整。
通讯系统音频信号分析仪可以帮助解决通讯系统中的各种问题和调整音频参数，例如电话系统的噪声和失真问题等。
结论音频信号分析仪可以帮助我们更好地理解和分析音频信号，对于声学研究、音乐制作和通讯系统等方面具有重要意义。
它不仅提供了有用的信息，还帮助我们解决问题并增强乐器和通讯系统的性能。

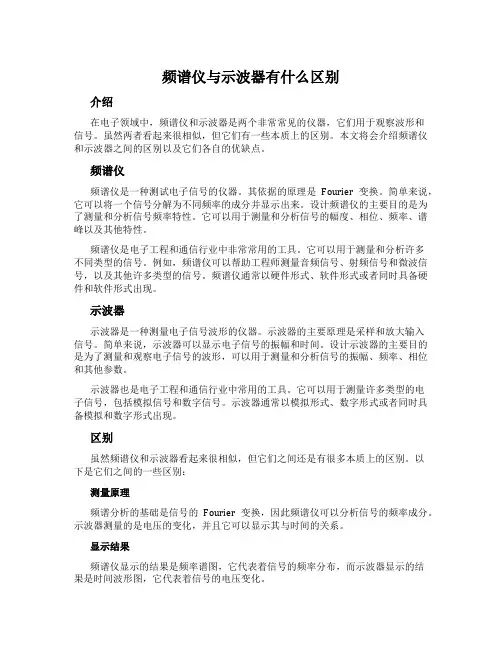

频谱仪与示波器有什么区别介绍在电子领域中，频谱仪和示波器是两个非常常见的仪器，它们用于观察波形和信号。
虽然两者看起来很相似，但它们有一些本质上的区别。
本文将会介绍频谱仪和示波器之间的区别以及它们各自的优缺点。
频谱仪频谱仪是一种测试电子信号的仪器。
其依据的原理是Fourier 变换。
简单来说，它可以将一个信号分解为不同频率的成分并显示出来。
设计频谱仪的主要目的是为了测量和分析信号频率特性。
它可以用于测量和分析信号的幅度、相位、频率、谱峰以及其他特性。
频谱仪是电子工程和通信行业中非常常用的工具。
它可以用于测量和分析许多不同类型的信号。
例如，频谱仪可以帮助工程师测量音频信号、射频信号和微波信号，以及其他许多类型的信号。
频谱仪通常以硬件形式、软件形式或者同时具备硬件和软件形式出现。
示波器示波器是一种测量电子信号波形的仪器。
示波器的主要原理是采样和放大输入信号。
简单来说，示波器可以显示电子信号的振幅和时间。
设计示波器的主要目的是为了测量和观察电子信号的波形，可以用于测量和分析信号的振幅、频率、相位和其他参数。
示波器也是电子工程和通信行业中常用的工具。
它可以用于测量许多类型的电子信号，包括模拟信号和数字信号。
示波器通常以模拟形式、数字形式或者同时具备模拟和数字形式出现。
区别虽然频谱仪和示波器看起来很相似，但它们之间还是有很多本质上的区别。
以下是它们之间的一些区别：测量原理频谱分析的基础是信号的Fourier 变换，因此频谱仪可以分析信号的频率成分。
示波器测量的是电压的变化，并且它可以显示其与时间的关系。
显示结果频谱仪显示的结果是频率谱图，它代表着信号的频率分布，而示波器显示的结果是时间波形图，它代表着信号的电压变化。
应用场景频谱仪用于分析电子系统中信号的频率特性，因此它通常用于测试射频和微波电子设备。
而示波器用于观察电子信号的波形，通常应用于低频测量和制造过程控制。
型号选择由于频谱仪主要用于测量射频电子设备，所以它的波段范围相较于示波器要比较宽。

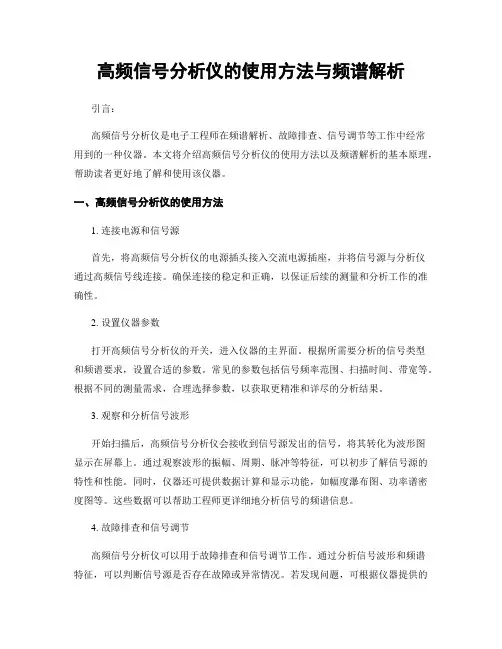

高频信号分析仪的使用方法与频谱解析引言：高频信号分析仪是电子工程师在频谱解析、故障排查、信号调节等工作中经常用到的一种仪器。
本文将介绍高频信号分析仪的使用方法以及频谱解析的基本原理，帮助读者更好地了解和使用该仪器。
一、高频信号分析仪的使用方法1. 连接电源和信号源首先，将高频信号分析仪的电源插头接入交流电源插座，并将信号源与分析仪通过高频信号线连接。
确保连接的稳定和正确，以保证后续的测量和分析工作的准确性。
2. 设置仪器参数打开高频信号分析仪的开关，进入仪器的主界面。
根据所需要分析的信号类型和频谱要求，设置合适的参数。
常见的参数包括信号频率范围、扫描时间、带宽等。
根据不同的测量需求，合理选择参数，以获取更精准和详尽的分析结果。
3. 观察和分析信号波形开始扫描后，高频信号分析仪会接收到信号源发出的信号，将其转化为波形图显示在屏幕上。
通过观察波形的振幅、周期、脉冲等特征，可以初步了解信号源的特性和性能。
同时，仪器还可提供数据计算和显示功能，如幅度瀑布图、功率谱密度图等。
这些数据可以帮助工程师更详细地分析信号的频谱信息。
4. 故障排查和信号调节高频信号分析仪可以用于故障排查和信号调节工作。
通过分析信号波形和频谱特征，可以判断信号源是否存在故障或异常情况。
若发现问题，可根据仪器提供的数据进行逐步调整和优化，以达到预期的信号输出效果。
这一过程通常需要工程师具备一定的专业知识和经验，并结合仪器的实时监控和分析功能，才能更好地完成任务。
二、频谱解析的基本原理1. 频谱的概念和意义频谱是指信号在频域上的分布情况，即表示信号在不同频率上所包含的能量分布。
通过对信号的频谱进行解析，可以分析信号的频率特性、频率成分等信息。
频谱解析在通信、无线电、音频等领域中有着广泛的应用，可帮助工程师更好地了解和优化信号的性能。
2. 频谱解析的方法频谱解析的基本原理是通过将信号转化为时域和频域的相互转换，把频谱信息可视化。
常见的频谱解析方法包括傅里叶变换、功率谱密度估计和峰值搜索等。

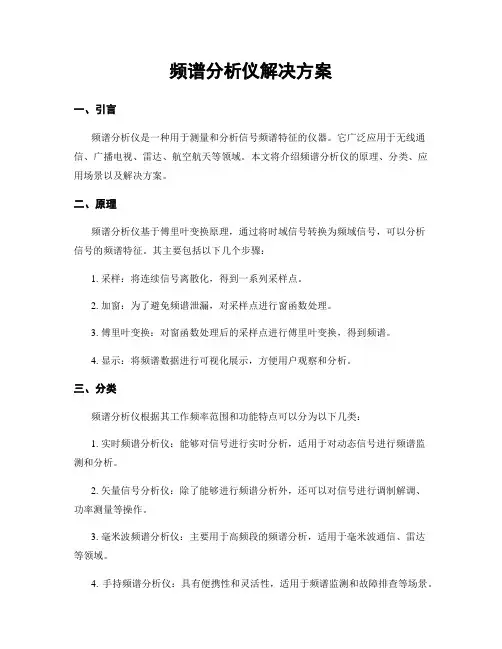

频谱分析仪解决方案一、引言频谱分析仪是一种用于测量和分析信号频谱特征的仪器。
它广泛应用于无线通信、广播电视、雷达、航空航天等领域。
本文将介绍频谱分析仪的原理、分类、应用场景以及解决方案。
二、原理频谱分析仪基于傅里叶变换原理，通过将时域信号转换为频域信号，可以分析信号的频谱特征。
其主要包括以下几个步骤：1. 采样：将连续信号离散化，得到一系列采样点。
2. 加窗：为了避免频谱泄漏，对采样点进行窗函数处理。
3. 傅里叶变换：对窗函数处理后的采样点进行傅里叶变换，得到频谱。
4. 显示：将频谱数据进行可视化展示，方便用户观察和分析。
三、分类频谱分析仪根据其工作频率范围和功能特点可以分为以下几类：1. 实时频谱分析仪：能够对信号进行实时分析，适用于对动态信号进行频谱监测和分析。
2. 矢量信号分析仪：除了能够进行频谱分析外，还可以对信号进行调制解调、功率测量等操作。
3. 毫米波频谱分析仪：主要用于高频段的频谱分析，适用于毫米波通信、雷达等领域。
4. 手持频谱分析仪：具有便携性和灵活性，适用于频谱监测和故障排查等场景。
四、应用场景频谱分析仪在各个领域都有广泛的应用，以下是几个典型的应用场景：1. 无线通信：频谱分析仪可以用于无线通信系统的频谱监测和干扰分析，帮助优化信号质量和提高通信性能。
2. 广播电视：频谱分析仪可以用于广播电视信号的频谱分析和调试，确保信号传输的稳定和清晰。
3. 雷达系统：频谱分析仪可以用于雷达系统的频谱监测和故障诊断，保证雷达系统的正常运行。
4. 航空航天：频谱分析仪可以用于航空航天领域的频谱监测和频谱规划，确保航空通信的安全和可靠。
五、解决方案1. 选择合适的频谱分析仪：根据具体应用需求，选择适合的频谱分析仪，考虑频率范围、分辨率、采样速率等参数。
2. 数据处理和分析软件：配备专业的数据处理和分析软件，能够对频谱数据进行进一步的处理和分析，提取有用信息。
3. 自动化测试方案：对于大规模的频谱监测和分析任务，可以考虑引入自动化测试方案，提高效率和准确性。
频谱分析仪的原理与应用1. 什么是频谱分析仪？频谱分析仪是一种用于测量和分析信号频谱的仪器。
它能够将一个复杂的信号分解成不同频率分量，并显示出这些频率分量的幅度和相位信息。
频谱分析仪被广泛应用于无线通信、音频处理、电力系统等领域，主要用于故障诊断、信号质量评估和频谱监测等方面。
2. 频谱分析仪的工作原理频谱分析仪的工作原理基于信号的傅立叶变换。
傅立叶变换是将一个时域信号转换为频域信号的数学技术。
频谱分析仪通过对输入信号进行采样，然后使用快速傅立叶变换（FFT）算法将时域信号转换为频域信号。
FFT算法能够高效地计算出信号的频谱信息。
3. 频谱分析仪的应用频谱分析仪在各种领域中都有重要的应用，下面列举了一些常见的应用场景：3.1 无线通信在无线通信中，频谱分析仪用于信号质量评估和频谱监测。
它能够帮助工程师检测和解决信号干扰问题，提高通信系统的性能和可靠性。
3.2 音频处理频谱分析仪在音频处理领域中也有广泛的应用。
它可以帮助音频工程师分析音频信号的频谱特性，对音频进行均衡处理、降噪处理等，提高音频的质量。
3.3 电力系统频谱分析仪在电力系统中用于故障诊断和监测电力质量。
它可以检测和分析电力系统中的谐波、干扰等问题，提供电力系统运行的安全保障。
3.4 振动分析在机械领域，频谱分析仪可用于振动分析。
通过监测和分析机械设备的振动信号，可以判断设备的工作状态、故障原因等，以便进行维护和修理。
3.5 科学研究频谱分析仪在科学研究中也扮演着重要的角色。
比如在天文学中，频谱分析仪用于研究星体的辐射能谱，从而推断星体的性质和演化过程。
4. 频谱分析的优势和局限性频谱分析仪具有以下优势：•可以将信号分解为不同频率分量，便于对信号进行深入分析。
•可以显示信号的频谱信息，对信号特性进行可视化。
•可以帮助工程师解决信号质量问题和干扰问题，提高系统性能。
然而，频谱分析仪也有一些局限性：•频谱分析仪需要对信号进行采样和数字化，可能会引入一定的误差。
微波频谱分析仪微波频谱分析仪是讨论电信号频谱结构的仪器，用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量，可用以测量放大器和滤波器等电路系统的某些参数，是一种多用途的电子测量仪器。
它又可称为频域示波器、跟踪示波器、分析示波器、谐波分析器、频率特性分析仪或傅里叶分析仪等。
目录分类原理简介分类频谱分析仪分为扫频式和实时分析式两类。
原理微波频谱分析仪架构好像时域用途的示波器，面板上布建很多功能掌控按键，作为系统功能之调整与掌控，系统重要的功能是在频域里显示输入信号的频谱特性。
频谱分析仪依信号处理方式的不同，一般有两种类型；实时频谱分析仪（Real—TimeSpectrumAnalyzer）与扫瞄调谐频谱分析仪（Sweep—TunedSpectrumAnalyzer）。
实时频率分析仪的功能为在同一瞬间显示频域的信号振幅，其工作原理是针对不同的频率信号而有相对应的滤波器与检知器（Detector），再经由同步的多任务扫瞄器将信号传送到CRT屏幕上，其优点是能显示周期性杂散波（PeriodicRandomWaves）的瞬间反应，其缺点是价昂且性能受限于频宽范围、滤波频谱分析仪器的数目与的多任务交换时间（SwitchingTime）。
最常用的微波频谱分析仪是扫瞄调谐频谱分析仪，其基本结构仿佛超外差式接收器，工作原理是输入信号经衰减器直接外加到混波器，可调变的本地振荡器经与CRT同步的扫瞄产生器产生随时间作线性变化的振荡频率，经混波器与输入信号混波降频后的中频信号（IF）再放大、滤波与检波传送到CRT的垂直方向板，因此在CRT的纵轴显示信号振幅与频率的对应关系。
简介微波频谱分析仪是讨论电信号频谱结构的仪器，用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量，可用以测量放大器和滤波器等电路系统的某些参数，是一种多用途的电子测量仪器。
它又可称为频域示波器、跟踪示波器、分析示波器、谐波分析器、频率特性分析仪或傅里叶分析仪等。
2023-11-10contents •频谱分析仪基础知识•频谱分析仪操作方法•频谱分析仪高级应用•频谱分析仪维护与保养•常见问题及解决方案•实际应用案例分享目录频谱分析仪基础知识频谱分析仪简介频谱分析仪是一种用于测量信号频率、幅度和相位等参数的电子测试仪器。
它能够将输入信号按照频率进行分解，并测量每个频率分量的幅度和相位等信息。
频谱分析仪广泛应用于雷达、通信、电子对抗、电子侦察等领域。
频谱分析仪的工作原理将输入信号通过混频器与本振信号进行混频，得到一系列中频信号，再经过中放和检波等处理后得到频域数据。
通过FFT技术对中频信号进行处理，得到频域数据，从而得到输入信号的频率、幅度和相位等信息。
频谱分析仪通常采用快速傅里叶变换（FFT）技术对输入信号进行频谱分析。
频谱分析仪的种类和用途频谱分析仪按照工作原理可以分为实时频谱分析仪和扫频式频谱分析仪等。
实时频谱分析仪可以实时监测信号的变化，适用于雷达、通信等领域的信号监测和分析。
扫频式频谱分析仪可以对一定范围内的频率进行扫描测量，适用于电子对抗、电子侦察等领域。
频谱分析仪操作方法连接设备030201启动频谱分析仪调整设置选择测量模式根据测试需求，设置合适的扫描范围、分辨率带宽等参数。
设置扫描参数设置显示参数观察实时数据在显示器上观察实时测量数据，记录需要的数据。
开始测量按下测量按钮，开始进行信号测量。
分析数据根据测量结果，进行分析和计算，得出结论。
记录和分析数据频谱分析仪高级应用频率范围分辨率带宽设置频率范围和分辨率带宽信号质量信号稳定性观察信号的质量和稳定性频率分析对信号进行频率分析，包括频率成分、谐波分量、调制频率等参数的测量和分析。
模式识别通过对信号的特征提取和模式识别，对信号进行分类和鉴别，对于未知信号，可以通过模式识别技术进行信号源的判断和识别。
进行频率分析和模式识别频谱分析仪维护与保养清洁和保养内部部件检查和更换部件检查射频系统检查机械部件检查光学系统03避免极端温度存储和运输注意事项01存储环境02运输防护常见问题及解决方案如何解决无法启动的问题？电源故障检查电源插头是否牢固连接在电源插座上，确保电源线不损坏。
频谱仪的功能频谱仪是一种用于测量电信号频谱特性的仪器，它可以将输入信号的频率分布情况以图形的方式显示出来。
频谱仪具有以下功能：1. 频率分析：频谱仪可以对输入信号进行频率分析，将信号的频率分布情况显示出来。
通过观察频率谱图，可以了解信号的频率成分和强度，从而确定信号的频率特性。
2. 时域分析：频谱仪还可以对输入信号进行时域分析，将信号的时间域波形显示出来。
通过观察时域波形，可以了解信号的时序关系和脉冲特性，从而确定信号的时域特性。
3. 功率测量：频谱仪可以通过对输入信号的功率进行测量，从而了解信号的强度水平。
可以通过频谱仪对信号的功率进行定量测量，比如峰值功率、平均功率等。
4. 频率解析度：频谱仪具有能够分辨不同频率的能力。
通过调整频谱仪的分辨率，可以选择不同的频率分辨率，以满足不同的测量需求。
5. 带宽测量：频谱仪可以对信号的带宽进行测量，从而确定信号的频带宽度。
可以通过频谱仪对信号的带宽进行定量测量，比如-3dB带宽、-6dB带宽等。
6. 频谱显示：频谱仪可以将信号的频谱特性以图形的方式显示出来。
频谱显示可以直观地观察信号的频率成分和强度分布情况，从而快速分析信号的频谱特性。
7. 谐波分析：频谱仪可以对信号的谐波进行分析，从而了解信号谐波分量的存在情况和强度。
可以通过频谱仪对信号的谐波进行定量测量，比如谐波失真等。
8. 噪声测量：频谱仪可以对信号的噪声进行测量，从而了解信噪比、信号与噪声的功率比等参数。
可以通过频谱仪对信号的噪声进行定量测量，比如噪声功率、噪声指数等。
总而言之，频谱仪是一种功能强大的仪器，可以对信号的频域和时域特性进行分析，帮助工程师了解信号的性质和质量，从而进行相关的测量和调试工作。
信号分析仪原理
信号分析仪是一种用于分析电信号频谱和特性的仪器。
它通过将输入信号转换为频谱图并显示在屏幕上，帮助工程师或研究人员深入了解信号的频谱分布、频率成分、幅度、相位和其他属性。
信号分析仪的工作原理基于频谱分析技术。
频谱表示信号在各个频率上的能量分布情况。
信号分析仪首先将输入信号进行采样，并将其转换为数字信号。
然后，数字信号经过数学运算，如傅里叶变换，将信号从时域转换到频域。
这些运算能够将信号分解为不同频率的成分。
在转换到频域后，信号分析仪将频谱图显示在屏幕上。
频谱图通常由横轴表示频率，纵轴表示幅度或功率，显示信号在不同频率上的能量分布情况。
工程师或研究人员可以通过观察频谱图来分析信号的频谱特性，如频率成分、频谱形状、幅度变化等。
信号分析仪还具有其他功能，如频谱平坦度测试、频谱演示、时域波形显示等。
频谱平坦度测试用于评估信号在不同频率上的幅度平坦度，对于一些通信系统或音频设备的性能评估十分重要。
频谱演示功能可以将频谱图按照一定节奏或周期进行动态展示，有助于观察信号的周期性变化。
时域波形显示功能可以显示信号的时域波形，对于观察信号的时域特性也十分有用。
总之，信号分析仪通过频谱分析技术将信号从时域转换到频域，并显示在屏幕上，帮助工程师或研究人员深入了解信号的频谱
特性。
它是电子测试和研究领域中常用的仪器之一，广泛应用于通信、无线电、音频、音视频等领域。
频谱分析仪原理
频谱分析仪是一种用来测量信号频谱分布的仪器。
它基于傅里叶变换的原理，将时域信号转换为频域上的能量分布。
其工作原理主要包括以下几个步骤：
1. 采样：首先，频谱分析仪对待测信号进行采样，将连续的信号转换为离散的样本点。
2. 加窗：为了避免频谱泄露和干扰，对采样得到的样本数据进行窗函数处理。
窗函数可以减少信号末端样本的突变，提高频谱分辨率。
3. 傅里叶变换：采用傅里叶变换算法，将时域信号转换为频域上的能量分布。
这可以通过离散傅里叶变换（DFT）或快速傅里叶变换（FFT）实现。
4. 数据处理：对傅里叶变换的结果进行幅度和相位的计算，得到频谱图。
通常，频谱图以频率为横轴，能量或幅度为纵轴进行表示。
5. 显示和分析：最后，频谱分析仪将频谱图以图形的形式显示出来，便于用户对信号频谱进行直观的观察和分析。
用户可以根据频谱图上不同频率分量的能量分布，进行信号的频率测量、信号波形恢复、噪声干扰分析等应用。
总的来说，频谱分析仪的工作原理是通过采样、加窗和傅里叶变换等步骤，将时域信号转换为频域上的能量分布，从而实现
对信号频谱分布的测量与分析。
通过频谱分析，可以获取信号在不同频率上的能量分布情况，为用户提供有关信号特性和干扰情况的重要信息。
频谱分析仪：测量在仪器的整个频率范围内输入信号幅度随频率进行变化的情况。
其最主要的用途是测量已知和未知信号的频谱功率。
可用以测量放大器和滤波器等电路系统的某些参数，是一种多用途的电子测量仪器。
信号分析仪：它一方面集成了频谱分析仪的功能，另一方面测量在仪器的中频带宽内输入信号在单一频率上的幅度和相位。
测量信号更加丰富如振动信号、声学信号等。
频谱分析仪和信号分析仪这两个术语多数情况下可以相互使用。
但用信号分析仪描述更贴切，可进行更全面的频域、时域和调制域信号分析。
我们通过比较两款典型的频谱分析仪和信号分析仪来更深入对定义的理解。
安捷伦Agilent35670a是一种有二通道或四通道（选件AY6）的FFT类型频谱分析仪。
这种标准仪器可在直流至100KHz左右的范围内进行频谱、网络、时域及幅度域测量。
晶钻仪器CoCo-80X是新一代手持一体化的动态信号分析仪与数据采集仪。
四至八个通道数，最高150dB的动态范围，102.4kHz的采样率，进行各类频谱分析、结构分析、倍频程分析与声级计、旋转机械阶次跟踪等。
另外，它支持多种语言动态切换，有英语、中文、日文、法语和西班牙语。
从上面两款仪器比较我们可以了解，外观上台式频谱分析仪有20Kg，而手持式动态信号分析仪只有2Kg。
信号分析仪从可操作性、便携性、功能上都具有明细的优越性。

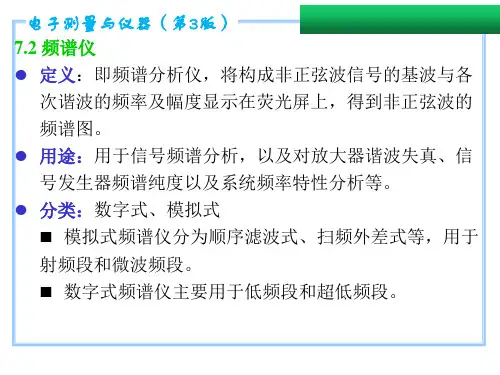

功能上来说，频谱分析仪主要对FFT频谱信息分析，起到信号调节的功能。
而动态信号分析仪除了继承频谱分析功能外，增加了振动结构分析、声学分析、转子动力学分析等功能，这些功能都是在频谱分析功能基础上增加的分析功能。
杭州锐达数字技术有限公司是美国晶钻仪器公司中国总代理，负责产品销售、技术支持与产品维护，是机械状态监测、振动噪声测试、动态信号分析、动态数据采集、应力应变测试等领域的供应商，提供手持一体化动态信号分析系统、多通道动态数据采集系统、振动控制系统、多轴振动控制系统、三综合试验系统和远程状态监测系统等。
