高锰钢铁路辙叉热处理工艺的改进

高锰钢辙叉焊修工艺XX工务段退休工程师肖国富特别声明：本工艺虽然经过作者数十年研究实验，已经在全国铁路推广。

但本文脱稿于2007年，上传于2021年，仅供同行研究参考。

第一节准备工作一、平安考前须知1、从事辙叉焊补的焊工应取得相应的操作许可证；2、不焊补任何部位出现断裂的辙叉，也不焊补同一部位焊补过三次的辙叉；3、不在风力大于5级和雨雾天进展辙叉的室外焊补作业，室外焊补人员应在上风方向作业，室内应有吸尘排烟设备，以减少烟尘锰毒对焊补人员的危害；4、辙叉外表缺陷或磨耗，打磨后不影响行车时，可以在车速不高的线上，利用列车间隙时间焊补，但应由辙叉养护工区按?铁路工务平安规那么?及有关规定办理施工手续和设置防护才能上线作业，且在作业中，要严格控制辙叉挖补尺寸，以保证能随时放行列车；5、利用“天窗〞时间线上焊补辙叉裂纹、磨耗、掉块时，也要按“天窗〞作业的相关规定，办理手续和防护施工车辆；6、线上焊补时，电焊搭铁应搭接在所焊辙叉的轨底裙边上。

严禁跨过钢轨、绝缘接头及轨道绝缘处，进展搭铁和引弧，以防止破坏和影响行车信号；7、线上“天窗〞条件焊补有困难时，辙叉焊补应在线下进展，或运回工厂，在室内的水槽中施焊；8、随时注意行车和人身平安，遵守焊接平安操作规章，按规定穿着防护用品。

二、现场焊修设备工具1、AXQ1-200系列内燃电焊机1台，含焊钳、电缆线、面罩等附件；2、0.35~0.4立方米、0.7~0.8兆帕〔700~800千帕〕内燃机驱动空压机1台，含碳弧气刨手钳、高压〔氧气〕气管等附件；3、交直流两用手提式电动砂轮机或角磨机一台〔建议用XX砂轮机厂生产的S1S-150型850W 砂轮机，不要用其它工厂生产的580W砂轮机，否那么磨不动〕，最近有工务段使用的博世角磨机和博世磨片也比拟好；4、电焊条枯燥保温筒一个或小烘箱+保温筒；5、接线板或多用〔耐摔、防水〕插座一至二个或带插座的电缆圆盘；6、Φ22~26厘米水壶一个，约10公斤水桶一只或用钢轨钻孔用的压力式水桶；表2-2 碳棒的规格及适用的电焊机和电流参考表适用场地电焊机型号圆形碳棒规格(mm)使用电流〔A〕线场焊叉AXQ1-200 ￠3 150~180￠3.5 150~180￠4 150~200￠5 150~200〔250〕工厂焊叉ZXG-400等￠7 200~350￠8 250~400￠9 350 ~400〔500〕7、扳手、钳子、敲渣尖锤、钢丝刷、扁油刷、手锤、钢錾子等手工工具一套；8、1米长钢直尺、0.05〔0.5〕~1.00塞尺、弦线、钢轨测温计、2~5米钢卷尺、等量具一套，也可配备外卡〔测轨高〕、内卡〔测轮缘槽〕、1∶20坡度尺、辙叉样板卡尺等；9、染色剂、放大镜、标记笔等；10、轨距尺、支距尺由道岔养护工区负责；11、防护用对讲机1~3台，黄色防护服配套；12、轻型运输机动车及炊具、卧具视施工组织情况定。

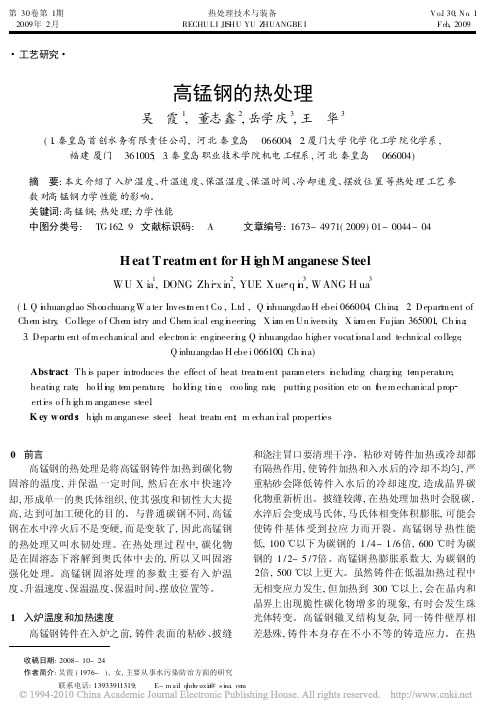

热处理技术与装备高锰钢的热处理是将高锰钢铸件加热到碳化物固溶的温度,并保温一定时间,然后在水中快速冷却,形成单一的奥氏体组织,使其强度和韧性大大提高,达到可加工硬化的目的。

与普通碳钢不同,高锰钢在水中淬火后不是变硬,而是变软了,因此高锰钢的热处理又叫水韧处理。

在热处理过程中,碳化物是在固溶态下溶解到奥氏体中去的,所以又叫固溶强化处理。

高锰钢固溶理的参数主要有入炉温度、升温速度、保温温度、保温时间、摆放位置等。

1入炉温度和加热速度高锰钢铸件在入炉之前,铸件表面的粘砂、披缝和浇注冒口要清理干净。

粘砂对铸件加热或冷却都有隔热作用,使铸件加热和入水后的冷却不均匀,严重粘砂会降低铸件入水后的冷却速度,造成晶界碳化物重新析出。

披缝较薄,在热处理加热时会脱碳,水淬后会变成马氏体,马氏体相变体积膨胀,可能会使铸件基体受到拉应力而开裂。

高锰钢导热性能低, 100℃以下为碳钢的1/4～1/6倍, 600℃时为碳钢的1/2～5/7倍。

高锰钢热膨胀系数大,为碳钢的2倍, 500℃以上更大。

虽然铸件在低温加热过程中无相变应力发生,但加热到300℃以上,会在晶内和晶界上出现脆性碳化物增多的现象,有时会发生珠光体转变。

高锰钢辙叉结构复杂,同一铸件壁厚相差悬殊,铸件本身存在不小不等的铸造应力。

在热第1期吴霞等:高锰钢的热处理处理的加热或冷却过程中不同部位存在较大的温差,产生热应力。

这样,热应力和铸造应力叠加,会使辙叉产生裂纹。

因此,必须控制高锰钢辙叉的入炉温度和加热速度。

高锰钢辙叉热处理工艺分两种:冷辙叉处理和热辙叉处理。

对于热辙叉,如果装入同一窑的所有辙叉的装窑温度基本和窑温一致,则这种工艺可以节能,提高效率。

但在实际生产中装窑温度很难与窑温一致,且相差较大,主要原因有:不同炉次的辙叉开箱水爆后在同一窑中进行热处理,造成同一窑中辙叉的初始温度不同;由于连续生产,每天窑的温度也不尽相同;季节性的温度变化导致辙叉与窑温的变化较大;辙叉在窑内的排序不同会造成一定的温差。
