电学实验练习题例 1、用伏安法测量一个定值电阻的器材规格如下：待测电阻Rx（约 100 Ω）; 直流电流表（量程 0~10 mA、内阻 50 Ω）;直流电压表（量程 0~3 V、内阻 5 k Ω）; 直流电源（输出电压4 V、内阻不计）；滑动变阻器（0~15 Ω、允许最大电流1 A）；开关1 个，导线若干 .根据器材的规格和实验要求画出实验电路图.【解析】用伏安法测量电阻有两种连接方式，即电流表的内接法和外接法，由于R x＜RA R ，故电流表应采用外接法. 在控制电路中，若采v用变阻器的限流接法，当滑动变阻器阻值调至最大，通过负载的电流最小，I min=RER A Rx=24 mA＞10 mA,此时电流仍超过电流表的量程，故滑动变阻器必须采用分压接法. 如图10-5图所1示0-5. 例2、在某校开展的科技活动中，为了要测出一个未知电阻的阻值Rx，现有如下器材：读数不准的电流表A、定值电阻R0、电阻箱R1、滑动变阻器R2、单刀单掷开关 S1、单刀双掷开关S2、电源和导线。

⑴画出实验电路图，并在图上标出你所选用器材的代码。

⑵写出主要的实验操作步骤。

【解析】⑴实验电路如右图所示（此法俗称”替代法”）。

⑵①将 S2 与 Rx相接，记下电流表指针所指位置。

②将S2 与R1 相接，保持 R2 不变，调节 R1 的阻值，使电流表的指针指在原位置上，记下R1 的值，则 Rx＝R1。

例3、用以下器材测量一待测电阻Rx 的阻值（900～1000Ω）：电源E，具有一定内阻，电动势约为9.0V；电压表V1，量程为1.5V，内阻 r1＝750Ω；电压表 V2，量程为 5V，内阻 r2＝2500Ω；滑动变阻器R，最大阻值约为100Ω；）单刀单掷开关K，导线若干。

测量中要求电压表的读数不小于其量程的1/3，试画出测量电阻Rx 的一种实验电路原理图。

【解析】如图所示(用已知内阻的电压表代替电流表)例4 用以下器材测量一待测电阻的阻值。

2020届高考物理电学实验（通用型）练习及答案专题：电学实验1、某实验小组用如图甲所示的电路图来测量电流表(量程2 mA，内阻约为200 Ω)的内阻，除待测电流表、1.5 V的电源、开关和导线外，还有下列可供选择的实验器材：A．定值电阻R1B．定值电阻R2C．滑动变阻器R3(最大阻值为20 Ω)D．滑动变阻器R4(最大阻值为1 000 Ω)E．电阻箱R x(最大阻值为999.9 Ω)F．灵敏电流计G(内阻很小可忽略)(1)为确保安全，精准实验．滑动变阻器应选用__C__(填写器材前对应的字母)．(2)用笔画线代替导线，将实物图乙连接成实验电路图．2、(2019·广东深圳联考)在测定电源电动势和内电阻的实验中，实验室提供了合适的实验器材。

(1)甲同学按图甲中的实线连接电路进行实验，其中定值电阻的作用是______________。

由电压表读数U和电流表读数I，画出U-I图线如图乙所示，可得电源的电动势E＝________ V，内电阻r＝________ Ω。

(结果保留2位有效数字)(2)乙同学因为粗心，多连接了一根导线，如图甲中的虚线所示。

由电压表的读数U和电流表的读数I，画出U-I图线如图丙所示。

乙同学分析了图像出现异常的原因后，认为由图丙也可以达到实验目的，则由图丙可得电源的电动势E＝________ V，内电阻r＝________ Ω。

(结果保留2位有效数字)3、图甲为多用电表的示意图，现用它测量一个阻值约为20 Ω的电阻，测量步骤如下：(1)调节________，使电表指针对准________(填“电阻”或“电流”)的“0”刻线．(2)将选择开关旋转到“Ω”挡的________位置(填“×1”“×10”“×100”或“×1 k”)．(3)将红、黑表笔分别插入“＋”“－”插孔，并将两表笔短接，调节________，使电表指针对准________(填“电阻”或“电流”)的“0”刻线．(4)将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，该电阻的阻值为________Ω.(5)测量完毕，将选择开关旋转到“OFF”位置．4、现有一块电流表A1，量程I A1＝300 mA，内阻r1约为5 Ω，要把它改装成较大量程的电流表。

专题十六电学实验高考物理试题中，实验是必考内容，且近年来越来越受到重视．高考实验题除了对教材原有学生实验进行考查外，还把考查内容延伸到演示实验中，甚至拓展到迁移类实验、应用性实验、设计性实验以及“研究性学习”类实验．要求学生利用所学知识，对实验仪器或实验方法重组，将教材中的学生实验和演示实验的实验原理、实验方法迁移到情景新颖的实验中去．高考物理实验题具有以下几个特点：1．重视对实验操作能力的考查．如实验步骤的排序、纠错；实验器材的选择，包括滑动变阻器、电阻箱、电表量程的选择；实物连线和运用图象与表格分析处理实验数据；实验结论的总结及误差分析；实验方案的改进创新等．2．重视对基本仪器的读数、构造原理、重要实验方法及电学实验中的故障分析的考查，如游标卡尺、螺旋测微器、多用电表等的读数．3. 设计性实验是考查的热点．在近几年的各地高考中设计性的实验题比较多，此类实验能够综合考查考生创造性地应用已学知识、方法、原理，灵活处理陌生实验问题的能力，要求学生有较高的知识迁移能力、实验设计能力．4．电学实验在高中阶段所占比例较大，是实验考查的重点，各地高考实验题中必有电学实验题．对物理实验的考查通常是以独立题型出现，在高考中实验试题的命题一般是一个力学实验和一个电学实验．一个以考查演示实验或基本实验的基础实验知识、基本实验技能为主；另一个一般以考纲要求的基本实验为载体进行必要的改进和创新，考查考生对基本实验的理解能力、迁移能力和创新能力．预测高考电学实验题：以电流、电压的测量为基本测量的设计性电学实验，涉及实验电路和方法的设计、实验原理的迁移、实验器材的选择、电路实物连线及图象法处理实验数据等，分值较多，能力要求较高，命题形式可能为填空、选择性填空、电路图或实物连线、图象图表分析等．知识点一、测量读数类仪器使用1．电流表、电压表(1)电流表、电压表使用时量程选择的规则:根据被测电流或电压值的大小选择量程.测量时最好使指针偏转超过所选量程的2/3,至少超过1/2.在不知道被测电流或电压大小的情况下,应选用电表的较大量程,然后再根据指针偏转情况选取合适的量程.(2)读数方法:读数时应使视线垂直于刻度盘表面.凡仪器最小刻度是10分度的,要求读到最小刻度后再往下估读一位(估读的这位是不可靠数字);凡仪器最小刻度不是10分度的,只要求读到最小刻度所在的这一位,不再往下估读.2．电阻箱电阻箱是按照各个数量级上指针的对应数值读数的,指针必须指向某一个确定的数值,不能在两个数值之间,因此电阻箱测量结果的各位读数都是从电阻箱上指针所指位置直接读出的,不再向下估读．如图所示的电阻箱的阻值为84580.2 Ω.3．多用电表(1)使用多用电表测电压、电流时，应根据选择的量程确定最小刻度值，然后读数．(2)使用欧姆挡时，注意以下几个方面：①用多用电表测电阻时,测量前应根据估计的阻值选用适当的挡位.由于欧姆挡刻度的非线性,使用欧姆挡测电阻时,表头指针偏转过大或过小都有较大误差,通常只使用表盘中间一段刻度范围为测量的有效范围,否则要变换倍率.②每更换一次倍率，都要重新进行欧姆调零.③由于欧姆挡表盘刻度不均匀,难于估读,测量结果只需取两位有效数字.计数时不要忘记乘上相应挡位的倍率.④测量时待测电阻要跟其他元件和电源断开.⑤多用电表使用完毕后,应将选择开关拨离欧姆挡,旋至OFF挡或交流电压最高挡上.特别提醒：要区分开“机械零点”与“欧姆零点”：“机械零点”在表盘刻度左侧“0”位置．调整的是表盘下边中间的定位螺丝．“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，调整的是欧姆挡的调零旋钮．知识点二、电学实验1．电路设计及仪器选取原则正确地选择仪器和设计实验电路,有一定的灵活性,应遵循以下几个基本原则:(1)正确性．(2)安全性．(3)方便性．(4)精确性．2．“伏安类”实验中电流表的内、外接法【特别提醒】在R V、R A均不知的情况下,可采用试触法.如图所示,分别将a端与b、c接触,如果前后两次电流表示数比电压表示数变化明显,说明电压表分流作用大,应采用内接法;如果前后两次电压表示数比电流表示数变化明显,说明电流表分压作用大,应采用外接法.3．滑动变阻器的接法(1)若符合下列情况之一,则滑动变阻器必须接成分压式.①要求电表能从零开始读数;②要求电表能有较大的调节范围;③当待测电阻R x≫R(滑动变阻器的最大阻值)时.(2)当待测电阻R x≪R(滑动变阻器的最大阻值)时,既可接成分压式、也可接成限流式.知识点三、实验误差1．偶然误差和系统误差从性质和来源看,误差分为偶然误差和系统误差两种.(1)偶然误差是由各种偶然因素对实验者、测量仪器、被测物理量的影响而产生的误差.减小偶然误差的方法就是通过多次测量求平均值.(2)系统误差是由于仪器本身不精确,或实验方法粗略或实验原理不完善而产生的.要减小系统误差,必须校准仪器,或改进实验方法,或完善实验原理.2．有效数字(1)测量既然总有误差,测量的数值就只能是近似数,如“174.2 mm”最末的一位数字“2”是不可靠数字,但它仍有意义不能舍,因为它代表了一个大概数量关系,比如这里174.2与174.8相比是接近174还是175就显而易见了.像174.2 mm这种带一位不可靠数字的近似数字叫有效数字,有效数字的最后一位为误差所在位.在实验中,测量时要按有效数字的规则来读数.(2)确定有效数字时，应注意以下问题：①有效数字的位数与小数点的位置无关.有效数字的位数与单位无关.②关于“0”在有效数字中的特殊性:0在前时,从左往右数第一个不为零的数字才是有效数字.0在后时,计入有效数字.③乘方不算有效数字;比如3.020×10－3 m/s中的－3不是有效数字,10也不是.3．减小实验误差的方法(1)多次测量求平均值．(2)累积法．(3)图象法．知识点四、创新实验1.创新实验方案的设计,一般应遵循以下四条原则(1)科学性原则．(2)可靠性原则．(3)方便性原则．(4)准确性原则．2．设计性实验的设计思路知识点五、控制电路的设计技巧1．滑动变阻器控制电路的方式有分压式和限流式两种，下列几种情况必须选用分压式接法：(1)要求被控制电路的电流(或电压)从零开始可连续调节时(如：测绘导体的伏安特性曲线等实验)；(2)被控制电路的电阻R L远大于滑动变阻器的最大值R0时；(3)实验要求的电压变化范围较大(或要求测量多组数据)时；(4)若采用限流式接法，电路中实际电压(或电流)的最小值仍超过电表或电器的额定值时．2．若测量电路电流或电压没有要求从零开始连续调节，只是小范围内测量，且被控制电路的电阻R L 与滑动变阻器的最大值R0接近或R L略小于R0，则应该采用限流式接法．测定电源的电动势和内阻实验必须采用限流式接法．知识点六、电学仪器的选择技巧电学实验器材和电路选择的原则是安全、精确和方便，器材的选择与实验所用的电路密切相关，因此在选择器材前首先要根据实验目的和实验原理设计测量精确、安全可靠、操作方便的实验电路，再根据实验电路的需要选择器材．具体如下：1．电源的选择：一般可以根据待测电阻的额定电流或额定电压选择符合需要的直流电源．2．电表的选择：一般根据电源的电动势或待测用电器的额定电压选择电压表；根据待测电流的最大电流选择电流表；选择的电表的量程应使电表的指针摆动的幅度较大，一般应使指针能达到半偏左右，以减小读数的偶然误差，提高精确度．3．变阻器的选择：所选用的变阻器的额定电流应大于电路中通过变阻器的最大电流，以确保变阻器的安全；为满足实验中电流变化的需要和调节的方便，在分压式接法中，应选用电阻较小而额定电流较大的变阻器，在限流式接法中，变阻器的阻值不能太小．高频考点一基本仪器使用与读数电学实验中的“两尺”与“三表”(1)游标卡尺(2)螺旋测微器(千分尺)读数方法：①测量值＝固定刻度读数＋0.01 mm×可动刻度读数(一定要估读)．②读数时，要注意固定刻度上半毫米刻度线是否已经露出．(3)电流表和电压表(4)多用电表(欧姆表)①使用a．机械调零：检查表针是否停在左端的“0”位置；b．选取适当倍率挡；c．欧姆调零：两表笔相接，检查表针是否停在右端的“0”位置；d．把两表笔分别与待测电阻两端相接，欧姆表的读数乘以倍率即被测电阻的阻值；e．实验结束后，将表笔拔出，并将选择开关旋至OFF挡或交流电压最高挡．②注意事项a．测量电阻时，待测电阻要与其他电路元件断开，两手不要接触待测电阻两端；b．选择好倍率挡后要进行欧姆调零，且每换一次倍率挡要“调零”一次；c．测量电阻时，若指针偏角过小，换较大倍率挡；若指针偏角过大，换较小倍率挡；d．读数＝示数×倍率．例1．下面各图均是用游标卡尺测量时的示意图，图甲中游标卡尺为50分度，图乙为20分度游标卡尺，图丙为10分度游标卡尺，它们的读数分别为__________；________；________.【解析】在图甲中，主尺读数为42 mm，游标尺上第5条刻度线与主尺上的一条刻度线对齐，由于卡尺是50分度的，所以读数为42 mm＋5×0.02 mm＝42.10 mm；在图乙中，主尺读数为63 mm，游标尺上第6条刻度线与主尺上的一条刻度线对齐，由于卡尺是20分度的，所以读数为63 mm＋6×0.05 mm＝63.30 mm；在图丙中，主尺读数为29 mm，游标尺上第8条刻度线与主尺上的一条刻度线对齐，由于卡尺是10分度的，所以读数为29 mm＋8×0.1 mm＝29.8 mm.【答案】42.10 mm63.30 mm29.8 mm【变式探究】如图所示为电压表和电流表的刻度盘示意图，指针位置分别如图甲、乙所示．(1)若使用的是0～3 V量程的电压表，读数为________V．若使用的是0～15 V量程的电压表，读数为________V.(2)若使用的是0～0.6 A量程的电流表，读数为________A．若使用的是0～3 A量程的电流表，读数为________A.【解析】对于电压表，当选取0～3 V量程时，每小格为0.1 V，读数为1.68 V，当选取0～15 V量程时，每小格为0.5 V，读数为8.4 V；对于电流表，当选取0～0.6 A量程时，每小格为0.02 A，读数为0.46 A，当选取0～3 A量程时，每小格为0.1 A，读数为2.30 A.【答案】(1)1.688.4(2)0.46 2.30【举一反三】(1)为了测量电阻，现取一只已经完成机械调零的多用电表，如图甲所示，请根据下列步骤完成电阻测量：①将K旋转到电阻挡“×100”的位置．②将插入“＋”、“－”插孔的表笔短接，旋动部件________(选填“C”或“D”)，使指针对准电阻的“0”刻度线．③将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为a、b，指针指示位置如图甲所示．为使测量比较精确，应将选择开关旋到________(选填“×1”、“×10”、“×1 k”)的倍率挡位上，并重新调零，再进行测量．(2)多用电表电阻挡的内部电路如图乙虚线框中所示，电源电动势为E、内阻为r，R0为调零电阻，R g 为表头内阻，电路中电流I与待测电阻的阻值R x的关系式为________；(3)某同学想通过多用电表中的欧姆挡去测量一量程为3 V的电压表内阻．该同学将欧姆挡的选择开关拨至“×1 k”的倍率挡，并将红、黑表笔短接调零后，应选用图中________(选填“A”或“B”)方式连接．在进行了正确的连接、测量后，欧姆表的读数如图甲所示，读数为______ Ω，这时电压表的读数为如图乙所示．若该欧姆挡内阻为24 kΩ，则可算出欧姆挡内部所用电池的电动势为______V(计算结果保留两位有效数字)．【解析】(1)②将插入“＋”、“－”插孔的表笔短接，旋动部件D，使指针对准电阻的“0”刻度线；③指针偏转角度过大，说明所选挡位太大，应换“×10”挡．(2)根据图乙，多用电表测电阻的原理是闭合电路欧姆定律，则有：I＝ER g＋R0＋R x＋r.(3)欧姆表的正极插孔与内部电源的负极相连，与电压表构成一闭合回路，电流从负极流出，进入电压表的正极，所以选择图A正确；欧姆表的读数为：30×1 kΩ＝30 kΩ，电压表的读数为：1.60 V．由题意知欧姆表的内阻为24 kΩ，与电压表的内阻30 kΩ串联，由欧姆定律可知：E＝I(R＋r)＝1.6030 000×(2.4×104＋3×104) V≈2.9 V.【答案】(1)D“×10”(2)I＝ER g＋R0＋R x＋r(3)A30 k 2.9高频考点二以测电阻为核心的电学实验1．最常用的电阻测量方法(1)“伏安法”有电压表、电流表且电表量程恰当时选择“伏安法”．(2)“安安法”电压表不能用或没有电压表的情形下，若知道电流表内阻，可以将电流表当作电压表使用，即选择“安安法”．(3)“伏伏法”电流表不能用或没有电流表的情况下，若知道电压表内阻，可以将电压表当作电流表使用，即选择“伏伏法”．(4)“伏安加R法”在运用伏安法测电阻时，由于电压表或电流表的量程太小或太大，为了满足安全、精确的要求，加保护电阻的方法就应运而生，“伏安加R法”又叫做“加保护电阻法”．(5)滑动变阻器限流式、分压式接法的选择①当题中要求负载上电压或电流从零开始调节时，应采用分压式接法；②当题中要求测量精确度高且调节范围大时，一般用分压式接法；③当滑动变阻器的总电阻比待测电阻阻值的一半还小时，一般用分压式接法；④负载电阻的阻值小于滑动变阻器的总电阻或相差不多，且电压、电流不要求从零可调时，一般用限流式接法；⑤两种接法均可使用时，优先用限流式接法(节能)．(6)电表的“三用”：如果知道电表的内阻，电流表、电压表就既可以测电流，也可以测电压，还可以作为定值电阻来用，即“一表三用”．2．最为精确的电阻测量方法——等效替代法(1)电流等效替代(2)电压等效替代3．电表内阻测量最常用的方法——半偏法(1)用半偏法测电流表内阻，如图所示，电阻箱应和电流表并联，然后与大电阻滑动变阻器串联，R测<R 真．(2)若测电压表内阻，如图所示，电阻箱应和电压表串联，然后与小电阻滑动变阻器并联，且R测>R真.例2．某实验小组利用提供的器材测量某种电阻丝(电阻约为20 Ω)材料的电阻率．他们首先把电阻丝拉直后将其两端固定在刻度尺两端的接线柱a和b上，在电阻丝上夹上一个与接线柱c相连的小金属夹，沿电阻丝移动金属夹，可改变其与电阻丝接触点P的位置，从而改变接入电路中电阻丝的长度．可供选择的器材还有：电池组E(电动势为3.0 V，内阻约1 Ω)；电流表A1(量程0～100 mA，内阻约5 Ω)；电流表A2(量程0～0.6 A，内阻约0.2 Ω)；电阻箱R(0～999.9 Ω)；开关、导线若干．他们的实验操作步骤如下：A．用螺旋测微器在三个不同的位置分别测量电阻丝的直径d；B．根据提供的器材，设计并连接好如图甲所示的电路；C．调节电阻箱使其接入电路中的电阻值最大，闭合开关S；D．将金属夹夹在电阻丝上某位置，调节电阻箱接入电路中的电阻值，使电流表满偏，记录电阻箱的电阻值R和接入电路的电阻丝长度L；E．改变金属夹与电阻丝接触点的位置，调节电阻箱接入电路中的电阻值，使电流表再次满偏．重复多次，记录每一次电阻箱的电阻值R和接入电路的电阻丝长度L.F．断开开关，拆除电路并整理好器材．(1)小明某次用螺旋测微器测量电阻丝直径时其示数如图乙所示，则这次直径的测量值d ＝________mm ；(2)实验中电流表应选择________(选填“A 1”或“A 2”)；(3)小明用记录的多组电阻箱的电阻值R 和对应的接入电路中电阻丝长度L 的数据，绘出了如图丙所示的R －L 关系图线，图线在R 轴的截距为R 0，在L 轴的截距为L 0，再结合测出的电阻丝直径d ，可求出这种电阻丝材料的电阻率ρ＝________(用给定的物理量符号和已知常数表示)．【解析】(1)由图示螺旋测微器可知，固定刻度是0.5 mm ，可动刻度是22.6×0.01 mm ＝0.226 mm ，金属丝直径d ＝0.5 mm ＋0.226 mm ＝0.726 mm.(2)电路中最大电流约为I ＝ER 电阻丝＋r ＝320＋1 A≈0.14 A ，不到0.6 A 的四分之一，如果使用电流表A 2实验误差较大，因此电流表应选A1.(3)由实验步骤可知，外电路电阻不变，由串联电路特点可知，外电路总电阻R 总＝R ＋R 电阻丝＝R ＋ρL S＝R ＋ρL π(d 2)2＝R ＋ρ4L πd 2， 由题图丙可知，当电阻丝接入电路的长度为零时，电路总电阻R 总＝R 0，则R ＋ρ4L πd 2＝R 0，R ＝R 0－ρ4L πd 2，图象斜率的绝对值|k |＝R 0L 0＝4ρπd 2，则电阻率ρ＝πd 2R 04L 0. 【答案】(1)0.726(0.725～0.727) (2)A 1 (3)πd 2R 04L 0【变式探究】待测电阻R x 的阻值约为20 Ω，现要测量其阻值，实验室提供器材如下：A ．电流表A 1(量程为150 mA ，内阻约为10 Ω)B ．电流表A 2(量程为20 mA ，内阻r 2＝30 Ω)C ．电压表V(量程为15 V ，内阻约为3 000 Ω)D ．定值电阻R 0＝100 ΩE ．滑动变阻器R 1，最大阻值为5 Ω，额定电流为1.0 AF ．滑动变阻器R 2，最大阻值为5 Ω，额定电流为0.5 AG ．电源，电动势E ＝4 V(内阻不计)H ．电键S 及导线若干(1)为了使电表调节范围较大，测量准确，测量时电表读数不小于其量程的三分之一，请从所给的器材中选择合适的实验器材：__________________________(均用器材前对应的序号字母填写)；(2)根据你选择的实验器材，请你在虚线框内画出测量R x 的最佳实验电路图并标明元件符号；(3)待测电阻的表达式为R x ＝____________，式中各符号的物理意义为___________________________________________．【解析】(1)由于电源电动势为4 V ，电压表V 量程为15 V ，测量中电压表示数达不到其量程的三分之一，故电压表不能使用；可将电流表A 2与定值电阻R 0串联当作电压表与电流表A 1配合使用，用伏安法测量待测电阻阻值，由于改装的电压表内阻已知，故电流表A 1采用外接法，改装的电压表量程为20 mA×130 Ω＝2.6 V ，两个滑动变阻器最大阻值均为5 Ω，无法起到限流作用，故滑动变阻器采用分压式接法；此时考虑到干路最小电流约为0.8 A ，故滑动变阻器只能选择R 1，经过估算当电流表A 1满偏时，电流表A 2也正好满偏，非常匹配，满足电表读数不小于其量程的三分之一．故器材选择ABDEGH.(2)如图所示(3)待测电阻R x ＝I 2(r 2＋R 0)I 1－I 2，其中，I 1、I 2分别为A 1和A 2的示数，R 0与r 2分别为定值电阻和A 2内阻的阻值．【答案】(1)ABDEGH (2)见解析图 (3)I 2(r 2＋R 0)I 1－I 2 I 1、I 2分别为A 1和A 2的示数，R 0与r 2分别为定值电阻和A 2内阻的阻值【举一反三】某同学利用右图所示电路测量量程为2.5 V 的电压表的内阻(内阻为数千欧姆)，可供选择的器材有：电阻箱R (最大阻值99 999.9 Ω)，滑动变阻器R 1(最大阻值50 Ω)，滑动变阻器R 2(最大阻值5 kΩ)，直流电源E(电动势3 V)，开关1个，导线若干．实验步骤如下①按电路原理图连接线路；②将电阻箱阻值调节为0，将滑动变阻器的滑片移到与图中最左端所对应的位置，闭合开关S；③调节滑动变阻器，使电压表满偏；④保持滑动变阻器滑片的位置不变，调节电阻箱阻值，使电压表的示数为2.00 V，记下电阻箱的阻值．回答下列问题：(1)实验中应选择滑动变阻器________(填“R1”或“R2”)．(2)根据电路图将下图中实物图连线．(3)实验步骤④中记录的电阻箱阻值为630.0 Ω，若认为调节电阻箱时滑动变阻器上的分压不变，计算可得电压表的内阻为________Ω(结果保留到个位)．(4)如果此电压表是由一个表头和电阻串联构成的，可推断该表头的满刻度电流为________(填正确答案标号)．A．100 μA B．250 μAC．500 μA D．1 mA【解析】(1)本实验测电压表的内阻，实验中电压表示数变化不大，则接入电阻箱后电路的总电阻变化不大，故需要滑动变阻器的最大阻值较小，故选R1可减小实验误差．(2)滑动变阻器为分压式接法，连接实物电路如图所示：(3)电压表和电阻箱串联，两端电压分别为2.00 V和0.50 V，则R V＝4R＝2 520 Ω.(4)电压表的满偏电流I g＝UR V＝2.52 520A≈1 mA，故选项D正确．【答案】(1)R1(2)见解析图(3)2 520(4)D 高频考点三测量电源电动势和内阻1．电源电动势和内阻的测量方法任何一种实验方法．一定要紧扣闭合电路欧姆定律E＝U＋Ir，而最关键的是看电路中如何测量出路端电压U和电路中的总电流I，这也是命题专家命题时的入手点．2．数据处理利用图象得出电动势和内阻是常见的方法，对于不同的电路设计，在作图象时都要画出倾斜直线，即得到有关电动势和内阻的一次函数关系，再利用图象中的斜率与截距求解．当电流表或电压表量程不符合实验要求时，要考虑改装电表进行测量，所以有时也会用两个电流表或两个电压表来进行测量．例3．某物理兴趣实验小组的同学为了测量电动势约为3 V的某电源的电动势和内阻，实验室可供选择的实验器材如下．A．电压表V1(0～3 V，R V1＝10 kΩ)B．电压表V2(0～15 V，R V2＝50 kΩ)C．电流表A1(0～3 mA，R g＝100 Ω)D．电流表A2(0～3 A，内阻约为0.5 Ω)E．滑动变阻器R1(0～10 Ω)F．滑动变阻器R2(0～1 000 Ω)G．定值电阻R3＝0.5 ΩH．定值电阻R4＝10 ΩI．开关S以及导线若干回答下列问题：(1)在设计本实验时，为了减小实验误差，电压表应选______(填器材前的序号)，为了操作方便，滑动变阻器应选________(填器材前的序号)，通过分析可知电流表A1的量程太小、电流表A2的量程太大，该小组的同学想将电流表A 1改装成量程合适的电流表，则应将电流表A 1与定值电阻________(填器材前的序号)________(填“串”或“并”)联，改装后的电流表的量程应为________A ；(2)请设计合适的电路图测量电源的电动势和内阻，画在如图甲所示的虚线框内；(3)该实验小组的同学利用所设计的电路得到多组数据，以电流表A 1的示数为横坐标、电压表的示数为纵坐标建立坐标系，并将各组数据描绘在该坐标系中，得到的U －I 图象如图乙所示，则该电源的电动势E ＝________V ，内阻r ＝________Ω.(结果保留两位小数)【解析】(1)电源的电动势约为3 V ，电压表应选A ，为方便实验操作，滑动变阻器应选E ，它的阻值范围是0～10 Ω，电路中最小电流约为0.3 A ，为了扩大电流表A 1的量程，应与A 1并联一个小电阻R 3，改装电流表的满偏电流I ＝I g ＋I g R g R 3＝0.003 A ＋3×10－3×1000.5A ＝0.603 A ； (2)电路图如图所示；(3)分析可知，改装后电流表的量程是电流表A 1量程的201倍，图线在纵轴上的截距等于电源的电动势，由题图乙读出电源的电动势为E＝2.96 V，图线斜率的绝对值表示电源内阻r，故r＝2.96－2.12201×2.5×10－3Ω＝1.67 Ω.【答案】(1)A E G并0～0.603(2)见解析图(3)2.96 1.67【变式探究】某探究性学习小组利用如图所示的电路测量电池的电动势和内阻．其中电流表A1的内阻r1＝1.0 kΩ，电阻R1＝9.0 kΩ，为了方便读数和作图，给电池串联一个R0＝3.0 Ω的电阻．①按图示电路进行连接后，发现aa′、bb′和cc′三条导线中，混进了一条内部断开的导线．为了确定哪一条导线内部是断开的，将电键S闭合，用多用电表的电压挡先测量a、b′间电压，读数不为零，再测量a、a′间电压，若读数不为零，则一定是________导线断开；若读数为零，则一定是________导线断开．②排除故障后，该小组顺利完成实验．通过多次改变滑动变阻器触头位置，得到电流表A1和A2的多组I1、I2数据，作出图象如图．由I1－I2图象得到电池的电动势E＝________V，内阻r＝________Ω.【解析】①用多用电表的电压挡测U ab≠0，说明两表笔与电源两极间为通路，问题出在a、b′之间的含有电键的电路部分；若U aa′≠0，说明aa′导线断路，若U aa′＝0，说明导线bb′断开．②由于I2≫I1，故可将I2视为干路电流，则有I1(R1＋r1)＝E－I2(r＋R0)则I1＝ER1＋r1－r＋R0R1＋r1·I2，故从图线的截距和斜率可求得E＝1.4 V，r＝0.5 Ω。

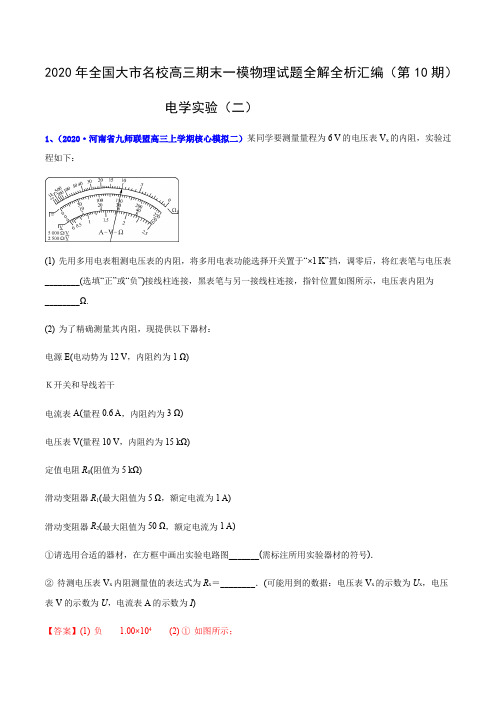

2020年全国大市名校高三期末一模物理试题全解全析汇编（第10期）电学实验（二）1、（2020·河南省九师联盟高三上学期核心模拟二）某同学要测量量程为6 V的电压表V x的内阻，实验过程如下：(1) 先用多用电表粗测电压表的内阻，将多用电表功能选择开关置于“×1 K”挡，调零后，将红表笔与电压表________(选填“正”或“负”)接线柱连接，黑表笔与另一接线柱连接，指针位置如图所示，电压表内阻为________Ω.(2) 为了精确测量其内阻，现提供以下器材：电源E(电动势为12 V，内阻约为1 Ω)Ｋ开关和导线若干电流表A(量程0.6 A，内阻约为3 Ω)电压表V(量程10 V，内阻约为15 kΩ)定值电阻R0(阻值为5 kΩ)滑动变阻器R1(最大阻值为5 Ω，额定电流为1 A)滑动变阻器R2(最大阻值为50 Ω，额定电流为1 A)①请选用合适的器材，在方框中画出实验电路图_______(需标注所用实验器材的符号)．②待测电压表V x内阻测量值的表达式为R x＝________．(可能用到的数据：电压表V x的示数为U x，电压表V的示数为U，电流表A的示数为I)【答案】(1) 负 1.00×104(2) ①如图所示；②-x xU R U U 0【解析】（1）红表笔是欧姆表的负极，所以应该接电压表的负接线柱．电压表的内阻为410.01000 1.0010⨯Ω=⨯Ω．（2）滑动变阻器的电阻远小于电压表的内阻，应该选择分压接法，若使用1R 会使流过滑动变阻器的电流超过1A ，故要选择2R ，电路图如图：根据欧姆定律可得电压表内阻的测量值为：x x x x x U U RR U U U U R ==--． 2、（2020·安徽省滁州市天长中学等金三角联盟高三上学期第二次联考）物理社找到一根拉力敏感电阻丝，其阻值随拉力F 变化的图像如图甲所示，社员们按图乙所示电路制作了一个简易“吊杆”。

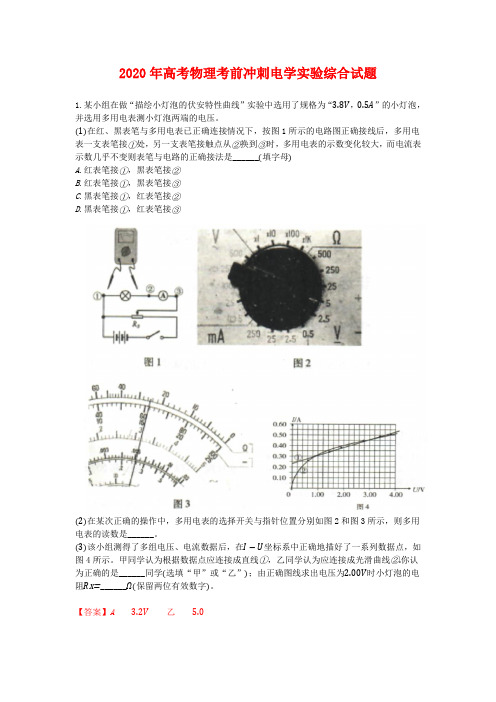

2020年高考物理考前冲刺电学实验综合试题1.某小组在做“描绘小灯泡的伏安特性曲线”实验中选用了规格为“3.8V，0.5A”的小灯泡，并选用多用电表测小灯泡两端的电压。

(1)在红、黑表笔与多用电表已正确连接情况下，按图1所示的电路图正确接线后，多用电表一支表笔接①处，另一支表笔接触点从②换到③时，多用电表的示数变化较大，而电流表示数几乎不变则表笔与电路的正确接法是______(填字母)A.红表笔接①，黑表笔接②B.红表笔接①，黑表笔接③C.黑表笔接①，红表笔接②D.黑表笔接①，红表笔接③(2)在某次正确的操作中，多用电表的选择开关与指针位置分别如图2和图3所示，则多用电表的读数是______。

(3)该小组测得了多组电压、电流数据后，在I−U坐标系中正确地描好了一系列数据点，如图4所示。

甲同学认为根据数据点应连接成直线①，乙同学认为应连接成光滑曲线②.你认为正确的是______同学(选填“甲”或“乙”)；由正确图线求出电压为2.00V时小灯泡的电阻R x=______Ω(保留两位有效数字)。

【答案】A 3.2V乙 5.0【解析】解：(1)万用表可作为电压表和电流表及欧姆表用，电压表测电压可并联在电路中，①电表中表头的电流有固定的流向必须从红表笔流进，黑表笔流出，故红表笔接在①处；由于表笔接触点从②换到③时，多用电表的电压的示数变化较大，可知电流表的内电阻对测量的结果影响较大，所以应采用电流表外接法，所以黑表笔接②。

故A正确，BCD错误故选：A(2)由图2可知，该测量的结果为电压，档位是直流5V；由图3可知，5V的电压档的最小刻度为0.1V，可得该电压为3.2V；(3)小灯泡的伏安特性曲线为曲线，所以要连接成光滑曲线，故乙正确，甲错误；由图可知，当电压为2.00V时对应的电流值为0.40A，根据欧姆定律，知电阻：R=UI =2.004.0=5.0Ω故答案为：(1)A；(2)3.2V；(3)乙，5.0(1)根据电压表电流表和欧姆表的工作原理选取合适的表，万用表的红色表笔接电源的正极。

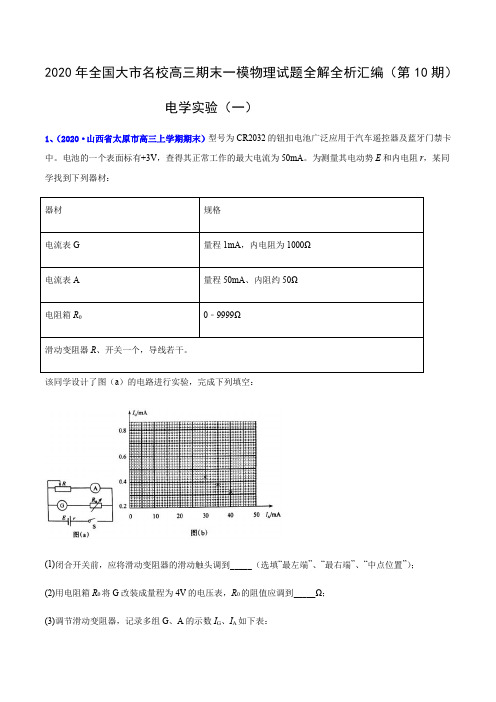

2020年全国大市名校高三期末一模物理试题全解全析汇编（第10期）电学实验（一）1、（2020·山西省太原市高三上学期期末）型号为CR2032的钮扣电池广泛应用于汽车遥控器及蓝牙门禁卡中。

电池的一个表面标有+3V，查得其正常工作的最大电流为50mA。

为测量其电动势E和内电阻r，某同学找到下列器材：该同学设计了图（a）的电路进行实验，完成下列填空：(1)闭合开关前，应将滑动变阻器的滑动触头调到_____（选填“最左端”、“最右端”、“中点位置”）；(2)用电阻箱R0将G改装成量程为4V的电压表，R0的阻值应调到_____Ω；(3)调节滑动变阻器，记录多组G、A的示数I G、I A如下表：在图（b ）中补全数据点，作出I G －I A 图线____。

(4)根据图（b ）可求得E ＝_____V ，r ＝_____Ω。

（保留三位有效数字）【答案】最左端 3000 3.20 48.0【解析】(1)[1]闭合开关前，应使电路中的电阻值尽可能大，所以将滑动变阻器的滑动触头调到最左端；(2)[2]把量程1mA ，内电阻为1000Ω的电流表改装为量程为4V 的电压表，量程扩大了4倍，根据电压表改装的原理可知，串联分压电阻的分压是电压表两端电压的3倍，由于电流表内阻为1000Ω，则串联电阻的阻值为3000Ω；(3)[3]由描点法作出I G ﹣I A 图线如图：(4)[4]根据闭合电路欧姆定律A E U I r +＝()G g U I r r ⋅+串＝进行数学变形得G A g g r E I I r r r r +++串串=- 根据数学知识得知I G ﹣I A 关系图线的纵截距g b E r r +串＝ 由图得到b ＝0.80mA，则电源的电动势()30.801010003000V 3.20V E ⨯⨯+﹣＝＝[5]内阻()G g A A I r r U r I I ∆+∆=∆∆串＝＝()()330.800.2010100030000.50100---⨯⨯+⨯-Ω≈48.0Ω 2、（2020·山东省枣庄市高三上学期期末）某探究学习小组探究一个标有“6V ，0.5A"的微型直流电动机正常工作时的输出功率。

2020年全国大市名校高三期末一模物理试题全解全析汇编（第8期）电学实验（二）1、（2020·河北省保定市安国中学高三11月月考）某研究性学习小组利用如图甲所示电路测量电池组的电动势E 和内阻r ．根据实验数据绘出如图乙所示的R －1I图线，其中R 为电阻箱读数，I 为电流表读数，由此可以得到E －________－r －________．（保留一位有效数字）【答案】 (1). 3.0 (2). 1.0【解析】由()E I R r =＋得，E R r I=-，则1R I -图象的斜率即为电池组电动势的大小，即E=3.0V ，图象纵轴截距的绝对值为电池组的内阻r=1 .0Ω．2、（2020·安徽省六安一中高三线下自测三）在测定一节干电池的电动势和内电阻的实验中，备有下列器材：A ．待测的干电池（电动势约为1.5 V ，内电阻小于1.0 Ω －B ．电流表A 1（量程0－3 mA ，内阻R g1=10 Ω－C－电流表A 2（量程0－0.6 A ，内阻R g2=0.1 Ω－D ．滑动变阻器R 1－0－20 Ω－10 A－E ．滑动变阻器R 2－0－200 Ω－l A－F ．定值电阻R 0－990Ω－G ．开关和导线若干－1）某同学发现上述器材中没有电压表，但给出了两个电流表，于是他设计了如图甲所示的（a－－－b ）两个参考实验电路，其中合理的是__图所示的电路；在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选__（填写器材前的字母代号）．－2）图乙为该同学根据（1）中选出合理的实验电路，利用测出的数据绘出的I 1－I 2图线（I 1为电流表A 1的示数，I 2为电流表A 2的示数，且I 2的数值远大于I 1的数值），但坐标纸不够大，他只画了一部分图线，则由图线可得被测电池的电动势E =__V ，内阻r =__Ω－－3）若图线与纵坐标轴的交点等于电动势的大小，则图线的纵坐标应该为_________A－I 1－R 0+R g1－ B－I 1•R 0 C－I 2－R 0+R g2－ D－I 1•R g1－【答案】 (1). （1）b (2). D (3). （2）1.48 (4). 0.84 (5). （3）A【解析】（1）上述器材中虽然没有电压表，但给出了两个电流表，电路中电流最大：I m =1.51A=1.5 A ；故电流表至少应选择0～0.6 A 量程； 故应将3 mA 故应将电流表G 串联一个电阻，改装成较大量程的电压表使用．电表流A 由于内阻较小；故应采用相对电源来说的外接法；故a 、b 两个参考实验电路，其中合理的是b ；因为电源的内阻较小，所以应该采用较小最大值的滑动变阻器，有利于数据的测量和误差的减小．滑动变阻器应选D （R 1），的（2）根据电路结构结合闭合电路欧姆定律知102()A E I R R I r =++解得：1200()()A A E r I I R R R R =-++ 所以图像的纵坐标30 1.4810()A E R R -=⨯+ ; 解得： 1.48E V = 图像的斜率330(1.48 1.10)0.8410()0.45A r k R R ---===⨯+ 解得：0.84r =Ω（3）根据闭合电路欧姆定律可知U =E ﹣Ir ，若图线与纵坐标轴的交点等于电动势的大小，则图线的纵坐标应该为路段电压，而U =I 1（R 0+R g1），即图线的纵坐标应该为I 1（R 0+R g1），故选A3、（2020·河北省保定市安国中学高三11月月考）使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源（一般为电池）、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需 要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60 mA 的电流表，电阻箱，导线若干．实验时，将多用电表调至×1 Ω挡，调好零点；电阻箱置于适当数值．完成下列填空：（1）仪器连线如图l 所示（a 和b 是多用电表的两个表笔）．若两电表均正常工作，则表笔a 为_________ （填“红”或“黑”）色；（2）若适当调节电阻箱后，图1中多用电表、电流表与电阻箱的示数分别如图2（a ），（b ），（c ）所示，则多用电表的读数为_________Ω．电流表的读数为_________mA ，电阻箱的读数为_________Ω：（3）将图l 中多用电表的两表笔短接，此时流过多用电表的电流为_________mA ；（保留3位有效数字） （4）计算得到多用电表内电池的电动势为_________V ．（保留3位有效数字）【答案】 (1). 黑 (2). 14.0 (3). 53.0 (4). 4.6 (5). 102 (6). 1.54【解析】（1）[1]多用电表在使用时必须使电流从红表笔（正接线柱）流进，黑表笔（负接线柱）流出，串联的电流表也必须使电流从正接线柱流进，负接线柱流出，所以可以判断电流是从a 表笔流出的为黑表笔． （2）[2]多用电表用×1倍率测量，读数为14.0×1=14.0Ω；[3]电流表的量程是60mA ，读数为53.0mA ；[4]电阻箱的读数为0×100+0×10+4×1+6×0.1=4.6Ω．（3）、（4）[5][6]多用电表测量电阻的原理是闭合电路的欧姆定律，多用电表内部的电路等效的直流电源（一般为电池）、电阻、表头与待测电阻串联，当表头短接时电路电流最大为表头的满偏电流g g E I r R r =++，将g R 取为g r r R ++为多用电表的内阻，当待测电阻等于g R 时，这时表头半偏，表针指在欧姆表盘的中值上，所以g R 又称为中值电阻．当选择×1倍率测量时中值电阻直接在欧姆表盘上读数为15Ω．在（2）中多用电表外的电阻为多用电表的读数14.0Ω，干路电流是53.0mA，则电源电动势是()()0.0531514V 1.54VE I R R=+=⨯+=内外；则短接时对应满偏电流1.54102mA15ggEIR===．4、（2020·安徽省六安一中高三线下自测三）某同学欲测量一电容器的电容，他采用高电阻放电法来测量，电路图如图甲所示．其原理是测出电容器在充电电压为U时所带的电荷量Q，从而求出其电容C．该实验的操作步骤如下：（1）先判断电容器的好坏，使用万用表的电阻挡进行测量，观察到万用表指针向右偏转较大角度，又逐渐返回到起始位置，此现象说明电容器是____（选填“好”、“坏”）的；（2）按如图甲所示电路原理图连接好实验电路，将开关S接通____（选填“1”、“2”），对电容器进行充电，调节可变电阻R的阻值，再将开关S接通另一端，让电容器放电，观察微安表的读数，直到微安表的初始指针接近满刻度；（3）此时让电容器先充电，记下这时的电压表读数U0=2.9V，再放电，并同时开始计时，每隔5 s或10 s 读一次微安表的读数i，将读数记录在预先设计的表格中。

2020年全国大市名校高三期末一模物理试题全解全析汇编（四）电学实验（一）1、（2020·山西省大同市市直学校高三第一次联考）用直流电源（内阻可忽略不计）、电阻箱、定值电阻R0（阻值为2.0kΩ）、开关和若干导线，连接成如图甲所示的电路来测量电压表V（量程3V）的内阻R V。

（1）闭合开关S，适当调节电阻箱的阻值R，读出电压表的示数U，获得多组数据。

（2）若实验时电阻箱的读数如图乙所示，其值____________Ω。

（3）根据测得的数据画出如图丙所示的1U—R关系图线，由图像上的数据可计算得到直流电源电动势为____________ V，进而求得电压表的内阻R V=____________kΩ。

（计算结果均保留两位有效数字）（4）若电源内阻不可忽略，用此法测得的R V____________（填“偏大”或“偏小”）。

【答案】(1). 6500 (2). 5.1 (3). 7.0k (4). 偏大【解析】（2）[1]．由图示电阻箱可知，其示数为：0×100kΩ+0×10kΩ+6×1000Ω+5×100Ω+0×10Ω+0×1Ω=6500Ω；（3）[2][3]．根据闭合电路欧姆定律可得：第 1 页共18 页第 2 页 共 18 页0V VU E R R R R =++（） 整理可得：01 1V V VR R R U ER ER +=⋅+ 图象的斜率：10.500.251936U k R ∆-===∆ 图象纵轴截距：b =0.25 则：0.25 9.0136b k == 由图示图象可知： 0V V R R b ER += 1Vk ER = 解得： E =5.1VR V =7000.0Ω=7.0kΩ；第 3 页 共 18 页（4）[4]．考虑电源内阻r ，由欧姆定律得：0V VU E R R R r R =+++（） 实际测量的相当于是R V +r ，相对R V 的阻值来说偏大。

2020年全国大市名校高三期末一模物理试题全解全析汇编1、（2020·上海市杨浦区高三上学期期末）电场中等势线的描绘的实验装置如图所示．(1)一个学生在做此实验时的主要准备步骤如下．①在木板上依次铺放白纸、复写纸、导电纸各一张，导电纸有导电物质的一面朝下；②导电纸上平放着跟它接触良好两个圆柱形电极，两电极分别与电源的两极相连；③从一个电流传感器的两个接线柱引出两支探针；④在导电纸上画出两个电极的连线，在连线上选取间距大致相等的5个点作基准点，并用探针把它们的位置压印在白纸上．以上准备步骤中，错误的有___________(写序号)，应改为______________________．(2)在图的a 、b 、c 、d 、e 五个基准点中，电势最高的点是___________点．(3)若传感器的两个接线柱分别接触图中d 、f 两点(f 、d 连线和A 、B 连线垂直)时，d 、f 两点___________大于零，则传感器的“+”接线柱接在___________点，要使传感器示数为零，应将接f 的探针___________(填“向左”或“向右”)移动．【答案】 (1). ①③ (2). 放置导电纸时有导电物质的一面应向上;应使用电压传感器 (3). a 点(4). 电压 (5). f 点 (6). 向右移动【解析】【分析】（1）描绘电场中等势线”的实验原理是用恒定电流场模拟静电场，需要直流电源，等势线描绘在白纸上，的在木板上依次铺放白纸、复写纸、导电纸，放置导电纸时有导电物质的一面应向上，电极与导电纸应有良好的接触；（2）根据顺着电场线方向电势逐渐降低，判断电势的高低；（3）由图可知f点的电势高于d点的电势，传感器的“+”接线柱应接在f点，要找到等势点，应将接f的表笔向右移动；（1）以上准备步骤中，错误的是：①、③；应改为：①中：本实验首先要在导电纸上找到等势点，再这些点描在白纸上，将等势线描绘在白纸上，所以有导电物质的一面必须朝上，否则不能找到等势点；③中：为了找到等势点，应使用电压传感器；（2）图中A模拟正电荷，B模拟负电荷，AB间电场线方向从A指向B，根据顺着电场线方向电势降低可知，电势最高的点是a点；（3）根据等量异种电荷等势面的分布情况可知：f点的电势高于d点的电势，要使d、f两点电压大于零，则传感器的“+”接线柱应接在f点，要找到等势点，应将接f的表笔向右移动．【点睛】理解本实验的原理和方法是解决此实验的关键，并要掌握两等量异号电荷周围电场线与等势面的特点来解决这类问题．2、（2020·陕西省榆林市高三第二次模拟）某同学做“描绘小灯泡的伏安特性曲线”的实验。

高中物理《电学实验》练习题（附答案解析）学校:___________姓名：___________班级：___________一、单选题1．用欧姆表的×100挡测一电阻，发现指针偏角太小，应换下面哪个倍率挡位（）A．×1挡B．×10挡C．×100挡D．×1k挡2．关于欧姆表及其使用中的问题，下列说法中正确的是（）A．接表内电源负极的应是黑表笔B．换挡后，都要重新调零C．表盘刻度是均匀的D．表盘刻度最左边表示电阻阻值为03．如图，该电路元器件对应的符号是（）A．B．C．D．4．在利用多用电表欧姆挡前要进行欧姆调零，欧姆调零利用的是（）A．甲旋钮B．乙旋钮C．丙旋钮D．丁插孔5．某同学通过实验测定阻值约为5Ω的电阻x R，用内阻约为3kΩ的电压表，内阻约为0.125Ω的电流表进行测量。

他设计了图甲和图乙两种电路，下列说法正确的是（）A ．实验中应采用图甲电路，此电路测得的x R 偏大B ．实验中应采用图乙电路，此电路测得的x R 偏大C ．实验中应采用图甲电路，误差主要是由电压表分流引起的D ．实验中应采用图乙电路，误差主要是由电流表分压引起的6．电容器是一种重要的电学元件，在电工和电子技术中应用广泛．使用图甲所示电路观察电容器的充电和放电过程．电路中的电流传感器（不计内阻）与计算机相连，可以显示电流随时间的变化．直流电源电动势为E ，实验前电容器不带电．先将开关K 拨到“1”给电容器充电，充电结束后，再将其拨到“2”，直至放电完毕．计算机显示的电流随时间变化的i t -曲线如图乙所示．则下列说法正确的是（ ）A ．乙图中阴影部分的面积12S SB ．乙图中阴影部分的面积12S S <C ．由甲、乙两图可判断阻值12R R >D ．由甲、乙两图可判断阻值12R R =7．在使用多用电表的欧姆档测电阻时，下列说法正确的是（ ）A ．将红黑表笔短接，调节欧姆调零旋钮使指针指向左侧“0”刻度处B ．测量时若发现指针偏转角度过小，则应该减小倍率，并重新欧姆调零后再进行测量C ．欧姆表的电池使用时间太长，虽然仍能正常调零，但测量值将略偏大D ．使用完毕，直接将多用电表摆放整齐即可8．用如图所示的电路测定电池的电动势和内阻，由于电表内阻的影响，关于电动势的真实值E 0与测量值E 及电池内阻的真实值r 0与内阻的测量值r 的说法正确的是（ ）A．E0＞E，r0＞r B．E0＝E，r0＜rC．E0＝E，r0＞r D．E0＜E，r0＜r二、多选题9．在用欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是A．这个电阻值很小B．这个电阻值很大C．为了把电阻测得更准确一些，应换用“×1”挡，重新测量D．为了把电阻测得更准确一些，应换用“×100”挡，重新测量10．使用多用电表的欧姆挡测电阻时，下列说法正确的是．A．测量前应检查指针是否停在“Ω”刻度线的“∞”处B．每一次换挡，都要重新进行一次调零C．在外电路，电流从红表笔流经被测电阻到黑表笔D．测量时，若指针偏转很小(靠近∞附近)，应换倍率更大的挡进行测量11．如图所示是伏安法测电阻的部分电路，开关先后接通a和b时，观察电压表和电流表示数的变化。
