探地雷达原理及应用
探地雷达是一种利用电磁波穿透地层探测地下物质的仪器。
其原理是利用雷达发射的电磁波在地下遇到不同介质的边界时发生反射和折射，通过接收器接收反射波和折射波来获取地下介质的信息。
探地雷达可以探测地下的岩石、矿物、水文地质层、坑洞等物质，是地质勘探、水文地质、环境监测等领域的重要工具。
探地雷达的应用范围非常广泛，可以用于地质勘探、矿产资源勘探、土层工程勘察、地下水资源评价、环境监测、建筑工程质量检测等领域。
其中，地质勘探是探地雷达最重要的应用领域之一，通过探地雷达可以获取地下岩石、矿床的分布和特征，为矿产资源的开采提供较为准确的信息。
探地雷达的主要优点是非侵入性、高效、高精度、可重复使用等。
相比传统的地质勘探方法，如钻探和采样，探地雷达可以大大减少勘探成本和勘探时间，同时避免了对地下物质的破坏和污染。
另外，探地雷达还可以在复杂的地质环境中进行探测，如高山、沼泽、冰川等地形，具有较高的适应性和灵活性。
总之，探地雷达是一种重要的地质勘探工具，具有广泛的应用前景和市场潜力。
随着技术的不断进步和应用领域的不断扩大，探地雷达将会在地质勘探、水文地质、环境监测等领域发挥越来越重要的作用。
- 1 -。

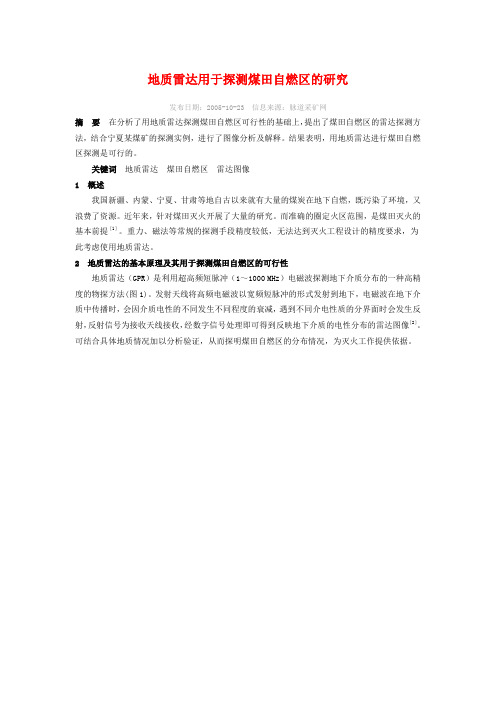

地质雷达用于探测煤田自燃区的研究发布日期：2005-10-23 信息来源：脉道采矿网摘要在分析了用地质雷达探测煤田自燃区可行性的基础上，提出了煤田自燃区的雷达探测方法，结合宁夏某煤矿的探测实例，进行了图像分析及解释。
结果表明，用地质雷达进行煤田自燃区探测是可行的。
关键词地质雷达煤田自燃区雷达图像1 概述我国新疆、内蒙、宁夏、甘肃等地自古以来就有大量的煤炭在地下自燃，既污染了环境，又浪费了资源。
近年来，针对煤田灭火开展了大量的研究。
而准确的圈定火区范围，是煤田灭火的基本前提［1］。
重力、磁法等常规的探测手段精度较低，无法达到灭火工程设计的精度要求，为此考虑使用地质雷达。
2 地质雷达的基本原理及其用于探测煤田自燃区的可行性地质雷达（GPR）是利用超高频短脉冲（1～1000 MHz）电磁波探测地下介质分布的一种高精度的物探方法(图1)。
发射天线将高频电磁波以宽频短脉冲的形式发射到地下，电磁波在地下介质中传播时，会因介质电性的不同发生不同程度的衰减，遇到不同介电性质的分界面时会发生反射，反射信号为接收天线接收，经数字信号处理即可得到反映地下介质的电性分布的雷达图像［2］。
可结合具体地质情况加以分析验证，从而探明煤田自燃区的分布情况，为灭火工作提供依据。
图1 地质雷达工作原理一般原煤具有较高电导率，而自燃区上覆岩层长期受煤层自燃烘烤，含水量小，电导率低，巨大的电性差异可以区分出原煤层与围岩；煤层经过自燃成为部分氧化煤或完全氧化煤，其成分发生巨变，从而引起电性的明显改变，因此，也容易区分完全燃烧煤、部分氧化煤及原煤。
3 研究区概况及野外数据采集研究区位于宁夏某矿区，为一海拔2100 m、地表起伏6～8m的山顶平台，面积为1.5万m2，区内基本无表土、无植被、无强干扰源。
区内地表裂缝遍布，最大裂缝开口约2.6 m。
因沿露头部分煤层正在燃烧，部分裂缝上方有灼热感。
此次研究目的煤层厚约28 m，其中含10 m夹矸，煤质为致密无烟煤；其上覆盖30～35 m厚的致密砂泥岩，不含水；其下为12 m厚的泥岩、砂质泥岩。
2021年 11月上 世界有色金属103地质勘探G eological prospecting双频地质雷达探测在矿山工程裂隙破碎带勘探中的应用李海威（中钢集团郑州金属制品研究院股份有限公司，河南 郑州 ４５００００）摘 要：双频地质雷达同一般地质雷达一样，具有操作方便、快捷、测试精度高、无损探测等特点，是近年来发展较为迅速、效果突出的超前地质预报方法之一，并在矿山工程中得到广泛应用。
本文简述了地质雷达的工作原理及操作方法，结合工程实例，分析不同频段下的不良地质雷达波形特征，并结合实际探测成果，评价其准确性。
关键词：地质雷达；超前地质预报；隧道中图分类号：Ｐ６３１．４２ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２１）２１－０１０３－２Application of Dual-frequency Geological Radar Detection in Exploration of Fractured Zone in Mine EngineeringLI Hai-wei（Ｓｉｎｏｓｔｅｅｌ Ｚｈｅｎｇｚｈｏｕ Ｍｅｔａｌ Ｐｒｏｄｕｃｔｓ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ Ｃｏ．， Ｌｔｄ．， Ｚｈｅｎｇｚｈｏｕ ４５００００，Ｃｈｉｎａ）Abstract: Ｄｕａｌ－ｆｒｅｑｕｅｎｃｙ ｇｅｏｌｏｇｉｃａｌ ｒａｄａｒ， ｌｉｋｅ ｔｈｅ ｇｅｎｅｒａｌ ｇｅｏｌｏｇｉｃａｌ ｒａｄａｒ， ｈａｓ ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ｃｏｎｖｅｎｉｅｎｔ ｏｐｅｒａｔｉｏｎ， ｆａｓｔ， ｈｉｇｈ ｔｅｓｔｉｎｇ ａｃｃｕｒａｃｙ， ｎｏｎ－ｄｅｓｔｒｕｃｔｉｖｅ ｄｅｔｅｃｔｉｏｎ ａｎｄ ｓｏ ｏｎ． Ｉｔ ｉｓ ｏｎｅ ｏｆ ｔｈｅ ａｄｖａｎｃｅｄ ｇｅｏｌｏｇｉｃａｌ ｐｒｅｄｉｃｔｉｏｎ ｍｅｔｈｏｄｓ ｗｉｔｈ ｒａｐｉｄ ｄｅｖｅｌｏｐｍｅｎｔ ａｎｄ ｏｕｔｓｔａｎｄｉｎｇ ｅｆｆｅｃｔ ｉｎ ｒｅｃｅｎｔ ｙｅａｒｓ， ａｎｄ ｉｓ ｗｉｄｅｌｙ ｕｓｅｄ ｉｎ ｍｉｎｅ ｅｎｇｉｎｅｅｒｉｎｇ． Ｉｎ ｔｈｉｓ ｐａｐｅｒ， ｔｈｅ ｗｏｒｋｉｎｇ ｐｒｉｎｃｉｐｌｅ ａｎｄ ｏｐｅｒａｔｉｏｎ ｍｅｔｈｏｄ ｏｆ ＧＰＲ ａｒｅ ｂｒｉｅｆｌｙ ｉｎｔｒｏｄｕｃｅｄ， ａｎｄ ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ｂａｄ ＧＰＲ ｗａｖｅｆｏｒｍｓ ｉｎ ｄｉｆｆｅｒｅｎｔ ｆｒｅｑｕｅｎｃｙ ｂａｎｄｓ ａｒｅ ａｎａｌｙｚｅｄ ｂａｓｅｄ ｏｎ ｅｎｇｉｎｅｅｒｉｎｇ ｅｘａｍｐｌｅｓ， ａｎｄ ｔｈｅ ａｃｃｕｒａｃｙ ｏｆ ＧＰＲ ｗａｖｅｆｏｒｍｓ ｉｓ ｅｖａｌｕａｔｅｄ ｂａｓｅｄ ｏｎ ｔｈｅ ａｃｔｕａｌ ｄｅｔｅｃｔｉｏｎ ｒｅｓｕｌｔｓ．Keywords: ｇｒｏｕｎｄ ｐｅｎｅｔｒａｔｉｎｇ ｒａｄａｒ； ａｄｖａｎｃｅ ｇｅｏｌｏｇｉｃａｌ ｆｏｒｅｃａｓｔ； ｔｕｎｎｅｌ地质雷达（Ground Penetrating Radar，简称GPR）是一种广泛应用于地质探测的高频电磁脉冲波技术，频率一般在5~2000MHz 之间，再利用电磁脉冲波反射来探测地下目的体分布形态及特征。
使用地下雷达进行地质勘探和矿山测量地下雷达是一种用于地质勘探和矿山测量的先进技术。
它通过发送电磁波并测量其返回时间和强度来探测地下的物质和结构。
地下雷达的应用范围广泛，包括地质调查、矿产勘探、环境监测等。
地下雷达的原理基于电磁波在不同介质中传播速度的差异。
当电磁波遇到地下的物质界面时，部分波束会被反射回来，通过测量返回的电磁信号的时间和强度，地下雷达可以揭示地下的物质变化和结构特征。
地质勘探是地下雷达广泛应用的领域之一。
地下雷达可以用于寻找地下水资源、地下洞穴、岩层变化等。
对于地质调查人员来说，掌握地下地质情况是非常重要的。
地下雷达可以提供高分辨率的地下资料，帮助地质勘探人员确定勘探目标和调整进一步的工作策略。
另一个应用领域是矿山测量。
矿山是地下雷达应用的另一个重要领域。
地下雷达可以帮助矿山工程师确定矿藏位置和分布情况。
地下雷达可以提供准确的地下资料，包括矿床的深度、厚度、结构等。
这对于确定开采的方式和规模非常关键。
地下雷达在地质勘探和矿山测量中的应用优势主要体现在以下几个方面：首先，地下雷达是一种非侵入性的测量技术。
它可以通过地表测量获取地下信息，无需对地表进行开挖或钻探，不会对环境造成破坏。
这对于环境保护和地质调查有着重要意义。
其次，地下雷达具有高分辨率的优点。
通过优化探测参数和信号处理算法，地下雷达可以提供高质量的地下资料。
这对于确定地质结构和物质边界非常重要。
此外，地下雷达具有快速、高效的特点。
相对于传统的地质勘探和矿山测量方法，地下雷达可以在较短的时间内获得大量的地下信息。
这对于提高勘探效率和降低成本具有重要意义。
当然，地下雷达也存在一些局限性。
首先，地下雷达的探测深度有一定限制。
随着深度的增加，电磁波的传播受到更多的衰减，信号强度逐渐减弱，因此探测深度有一定限制。
另外，地下雷达对地下介质的散射和吸收也会对成像效果产生影响。
在实际应用中，地下雷达通常与其他勘探技术相结合，以提高勘探效果。
测量雷达技术在地质勘探中的应用案例分析地质勘探是指通过对地壳结构和地下资源进行调查和研究，以揭示地下的地质构造、岩矿资源和水文地质条件等，并为国民经济的发展和环境保护提供科学依据。
近年来，随着科技的不断进步，各种先进的技术手段开始被广泛应用于地质勘探领域。
本文将重点讨论测量雷达技术在地质勘探中的应用案例，探讨其在地质勘探中的优势和价值。
一、地质勘探概述地质勘探通常包括地质雷测、地球物理勘探、高精地形测量、岩相与地球化学分析、资源勘探等技术方法。
其中，地球物理勘探是一种重要的地质勘探手段，它通过测量和解释地球物理现象来获取地下地质信息。
在地球物理勘探中，测量雷达技术作为一种高效、精确的测量手段，逐渐受到关注和应用。
二、测量雷达技术的原理测量雷达技术是一种利用雷达波进行测量和探测的方法。
雷达波在地下地质层之间传播时，会受到不同介质的反射、折射和散射等现象，从而反映出地下地质结构的特征。
通过测量雷达技术，可以得到地下地质层的雷达剖面图，进而推断出地质构造和岩性等信息。
三、测量雷达技术在地质勘探中的应用案例案例一：煤矿勘探中的测量雷达技术应用煤矿勘探是地质勘探的一个重要方向，测量雷达技术在煤矿勘探中得到了广泛应用。
通过测量雷达技术，可以对煤矿区域的地下地质结构进行详细测量和分析，准确确定煤层的厚度、分布和品质，为煤矿的开发和管理提供科学依据。
案例二：土壤污染勘察中的测量雷达技术应用测量雷达技术在土壤污染勘察中具有广泛应用价值。
通过测量雷达技术，可以快速获取土壤结构的信息，并对污染物的传播和堆积进行测量和分析，为土壤污染的处理和防治提供科学指导。
案例三：地下水资源勘察中的测量雷达技术应用地下水资源是人类生活和经济发展的重要基础，测量雷达技术在地下水资源勘察中扮演着关键的角色。
通过测量雷达技术，可以测量地下水层的厚度、含水性质和储量情况，为地下水资源的合理开发和利用提供科学依据。
四、测量雷达技术的优势和价值1. 非侵入性：测量雷达技术无需对地下地质进行人工开挖或钻探，可以快速、精确地获取地下地质信息，减少工程成本和工程风险。
地质雷达在金属矿山超前探测中的应用摘要：地质雷达在金属矿山超前探测中的应用效果极佳，能够呈现出多种类型影响力，有利于金属矿山领域在新时期的蓬勃发展，对金属矿山安全生产的提升也有着促进作用。
因此，金属矿山企业应当对地质雷达在金属矿山超前探测中的应用重视起来，加强对地质雷达检测技术的应用，同时不断地进行地质雷达检测技术的完善和升级，让金属矿山超前探测工作的质量和效率性可以得到持续性的提升，创造出更多的良性影响力。
关键词：地质雷达；金属矿山；超前探测；应用引言地质雷达在金属矿山中对含水结构较为敏感，在探测点前30m内有较高精准度，但其探测距离与分辨率的矛盾目前暂时难以克服，雷达仪器有待进一步开发研究。
此外，地质雷达技术可与TRT等长距离物探技术相结合，充分发挥各种方法的探测优势，弥补不足，提高对金属矿山巷道前方地质条件的探查和预报精度。
1地质雷达探测的概述1.1地质雷达探测基本原理地质雷达法是利用高频电磁波（1MHz～1GHz），以脉冲的形式通过发射天线被定向地送入介质（混凝土）中。
电磁波在介质中传播时，遇到存在电性差异的地层或目标体时，电磁波发生反射、折射和绕射，反射的电磁波信号被接收天线所接收后通过雷达采集系统显示。
在对采集到的雷达波进行数据处理的基础上，根据雷达波的波形、振幅强度和时间的变化特征，推断衬砌介质或目标体的空间位置、形态特征和埋藏深度，从而达到对地下地层或目标体探测的目的。
在不同介质中，因介电常数的差异，电磁波涉及不同的反射，反射系数一般通过一个相应数字符号描写入射波与反射波的关系。
测量过程中，雷达界面上若显示入射波与反射波的相位一致，那么反射系数是正的，反之，反射系数为负。
地质检测雷达的分辨率指的是地质雷达在实际检测过程中，可以对异常体进行分辨的能力，其中涉及水平分析与垂直分析。
垂直分辨率是两个异常物体在一个垂直方向的最小间隔距离，其能够通过公式进行表示，即深度分辨率，分辨率是两个异常物体在某一方向的最小间隔距离，发射电磁波的频率越高、脉冲越短，则分辨率越高，但同时会导致探测深度会越浅。
地质雷达在露天煤矿地下废弃巷道探测中的应用摘要：结合地质雷达在武家塔露天煤矿地下废弃巷道探测数据进行分析，并利用现场钻机钻探方式验证了探测结果的有效性，避免地下废弃巷道对露天剥离工程安全带来的威胁，其工程实例可供其它工程参考。
关键词：地质雷达；废弃巷道；机钻探1 工程概况武家塔露天煤矿采区南部与忽吉图河床相邻，忽吉图河床对面为陕西地区井工煤矿，开采煤层为1-2煤层（平均厚度8.75米），与武家塔露天煤矿开采的是同一层，煤层顶板标高为+1096，忽吉图河床标高为+1115，武家塔露天煤矿采区内40#平台标高为+1132，下部是1-2上煤层（平均厚度1.5米），煤层顶板标高为+1119，原属二号平峒井工煤矿开采。
2 探测原理地质雷达是一种宽带高频电磁波信号探测介质分布的非破坏性的探测仪器。
它通过天线连续拖动的方式获得断面的扫描图像。
雷达利用向地下发射高频电磁波，电磁波信号在物体内部传播时遇到不同介质的界面时，就会反射、透射和折射。
介质的介电常数差异越大，反射的电磁波能量也越大；反射的电磁波被与发射天线同步移动的接收天线接收后，通过雷达主机精确记录反射回的电磁波的运动特征，并根据发射电磁波至反射波返回的时间差和物体中电磁波的速度来确定反射体距表面的距离，达到检出物体内部的缺陷位置、深度及密实度等。
再通过数据的技术处理，形成断面的扫描图，通过对图像的判读，判断出地下目标物的实际情况。
根据上述原理，可用地质雷达探测出岩层中的裂隙、节理面以及空洞、破碎区域的位置、深度和范围。
其工作原理示意图如下：地质雷达主要利用宽带高频时域电磁脉冲波的反射探测目的体。
由公式雷达根据测得的雷达波走时，自动求出反射物的深度z和范围。
3 现场探测3.1 参数的选择天线中心频率选择兼顾目标深度、目标最小尺寸以及天线尺寸是否符合场地需要。
一般来说，在满足分辨率且场地条件又许可时，应该尽量使用中心频率较低的天线。
本工程根据现场条件和探测需要采用RTA100兆非屏蔽天线，采样频率：1300MHz，采样点数：850，叠加次数：128，采样间隔均为：0.2m。
2020年第6期2020年6月立井井筒是煤矿生产的咽喉工程，目前普遍采用钢筋混凝土井壁结构，由于多方面的原因，井壁结构内部往往存在着不同程度的质量缺陷，例如存在空洞、不密实、孔隙、厚度不足等质量问题，从而产生安全隐患。
对于结构质量缺陷，传统的检测方法主要有目测法、钻孔取芯法、压水试验法和钻孔声波法等，但在实际应用中都存在一定的局限性。
近年来，作为一种物探新技术，地质雷达以其高分辨率、高效率、无损探测、结果直观、数据实时显示和实时处理等优点，逐步在地质勘探、隧道检测、衬砌及超前预报、地下管线探测、桥梁和堤坝无损检测评估、考古探测、铁路及公路的路基检测等方面得到广泛的应用。
而在煤矿建设生产领域，地质雷达也开始逐步在松动圈、冻结壁等检测中得到应用，只是应用范围仍然有限，需要进一步推广[1]。
本文对李雅庄煤矿三号井风井井壁结构现场探测及修复工程中地质雷达的应用进行探讨，分析其应用效果及应用中需要注意的若干问题，旨在推动地质雷达物探技术在煤矿安全检测领域的广泛应用。
1项目概述1.1工程概述李雅庄煤矿三号井风井建于2015年，设计井深296m ，井径7m ，壁厚500mm ，其中，表土段、基岩带井壁采用钢筋混凝土结构，其余部分采用素混凝土结构，井壁混凝土设计强度等级均为C35，钢筋采用HRB335级。
修复前，井壁局部区域表面存在明显开裂渗水、空洞、不密实等缺陷。
为深入了解井壁结构内部的质量状况，对井筒标高约234m 的范围内进行壁厚、内部质量缺陷现场探测，分析得到结构质量缺陷状况，为井壁结构的安全评估及修复加固实施提供重要依据[2]。
1.2地质雷达探测原理地质雷达探测是利用结构内部不同介质的电性差异来进行检测的一种物探方法，它通过雷达发射天线向结构连续发射高频短脉冲电磁波，电磁波在向结构内部传播的过程中遇到电性差异界面时会产生反射，由接收天线接收，连续记录反射信号，即形成雷达剖面记录，根据电磁波的传播时间、波形特征就可以反演得出地层中介质的空间[3]。
地质雷达在矿产勘查中的应用研究地质雷达是一种利用电磁波进行地下探测的仪器，它可以通过测量电磁波在地下的传播和反射情况，来获取地下的物质分布和结构信息。
在矿产勘查中，地质雷达被广泛应用于寻找矿体、判断矿体性质和评估矿产资源。
一、地质雷达原理与技术地质雷达的工作原理是利用电磁波在地下的传播和反射特性。
当电磁波遇到地下的物质界面时，会发生反射、折射和散射等现象，通过测量这些现象可以获得地下物质的信息。
地质雷达通常由发射器、接收器和数据处理系统组成。
发射器发出电磁波，接收器接收反射的电磁波，并将其转化为电信号传输给数据处理系统进行分析和处理。
二、地质雷达在矿产勘查中的应用1. 矿体探测：地质雷达可以探测地下矿体的位置、形状和大小。
通过测量电磁波的传播时间和强度，可以确定矿体的深度和分布情况。
这对于矿产勘查人员来说非常重要，可以帮助他们准确定位矿体，并制定合理的开采方案。
2. 矿体性质判断：地质雷达可以通过测量电磁波在地下的传播速度和衰减情况，来判断地下矿体的性质。
不同类型的矿体对电磁波的传播和反射有不同的特点，通过分析这些特点可以判断矿体的类型和成分，为矿产勘查提供重要依据。
3. 矿产资源评估：地质雷达可以通过测量电磁波的反射强度和频率，来估计地下矿产资源的丰度和分布情况。
通过对大面积区域进行扫描和测量，可以得到矿产资源的整体情况，为矿产勘查人员提供决策参考。
三、地质雷达在实际应用中的案例1. 铁矿勘探：某地区的矿产勘查人员使用地质雷达进行铁矿勘探。
通过地质雷达的测量，他们确定了铁矿的位置和分布情况，并制定了合理的开采方案。
这大大提高了勘探效率和开采水平，为当地经济发展做出了贡献。
2. 煤矿安全：在煤矿开采过程中，地质雷达可以用于检测地下矿层的裂隙和变形情况，及时发现潜在的安全隐患。
通过对矿井进行地质雷达扫描，可以帮助矿产勘查人员制定安全措施，保障矿工的生命安全。
3. 油气勘探：地质雷达在油气勘探领域也有广泛应用。
