智能变电站的电气二次系统设计关键词：智能化；变电站；二次设计引言随着智能技术的不断发展，传统的电网系统已经不能满足当前工业与家庭用电的需求，为了更优化电网系统的信息采集与实时监控等相关任务。
在智能电网系统中，对智能变电站的电气二次系统设计可以有效提升我国电网供应质量，电气系统的设计直接影响着智能变电站的稳定和安全性。
1智能变电站设计概述智能变电站的运行效率要高出传统变电站两倍以上，所以这就表示智能变电站工程建设时间也要高出传统变电站建设时间，同时这一工程建设的消耗也高于传统变电站的几倍，这就使得智能变电站在建设过程中出现了大量潜藏问题亟待解决。
那么相关建设单位在工程建设开始前就要对项目设计工作进行深度思考，并且在思考过程中还要认真分析项目建设的意义，当充分了解到了工程建设的意义后就需要对其进行简单的可行性研究，接着整理出文件交给有关部门进行下一步分析，若是有关部门对于建设部门的可行性研究无异议，那么建设单位就需要根据相关文件开展各项工作，这一工作环节就是智能变电站的一次设计。
当项目设计结束后有关部门还会对施工单位的设计文件进行二次评审，在评审过程中有关部门就会通过施工单位给出的文件对工程进行更加深入的分析。
当有关部门对施工单位二次提交文件的内容分析结束后，施工单位就可以进入下一步的工程建设阶段，这也就是智能变电站的二次设计。
当工程二次设计被有关部门审批通过后，施工单位就可以根据施工文件进行招标设计，同时对工程建设所需的设备材料等进行招标，最后开展实际的工程建设工作。
2智能化变电站电气二次设计的原则对于智能化变电站的运行来说，电气二次设计是保障系统正常运行的关键，系统设计的完善不仅能够提升电力系统的继电控制保护能力，同时还能够维护整个用电系统的稳定运行。
因此，当技术人员进行电气二次设计时应该遵循以下原则：（1）技术人员应该严格遵循相关技术规范与标准，保障设计的规范性。
（2）技术人员还应该满足智能变电站的技术应用要求，进而保障站控层、监控层等关键设备之间的信息传输与共享需求，实现数据的快速处理，提高系统的运行效率。

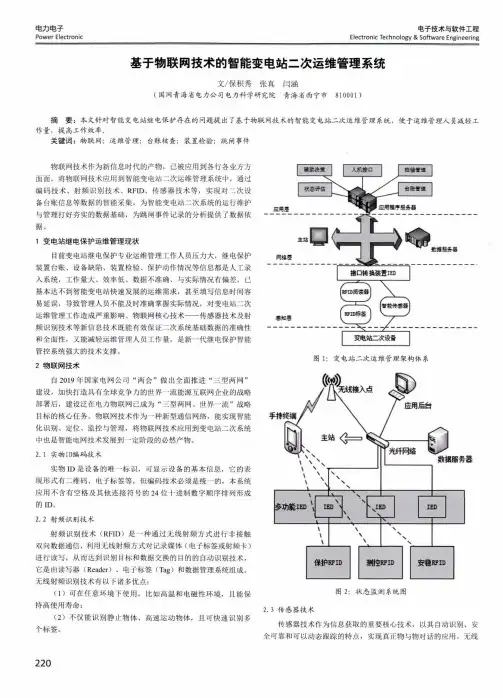

电力电子Power Electronic电子技术与软件工程Electronic Technology&Software Engineering 基于物联网技术的智能变电站二次运维管理系统文/保积秀张真闫涵（国网青海省电力公司电力科学研究院青海省西宁市810001）摘要：本文针对智能变电站继电保护存在的问题提出了基于物联网技术的智能变电站二次运维管理系统，便于运维管理人员减轻工作量，提高工作效率。
关键词：物联网；运维管理；台账核查；装置检验；跳闸事件物联网技术作为新信息时代的产物，已被应用到各行各业方方面面，将物联网技术应用到智能变电站二次运维管理系统中，通过编码技术、射频识别技术、RFID、传感器技术等，实现对二次设备台账信息等数据的智能采集，为智能变电站二次系统的运行维护与管理打好夯实的数据基础，为跳闸事件记录的分析提供了数据依据。
1变电站继电保护运维管理现状目前变电站继电保护专业运维管理工作人员压力大，继电保护装置台账、设备缺陷、装置检验、保护动作情况等信息都是人工录入系统，工作量大、效率低、数据不准确、与实际情况有偏差，已基本达不到智能变电站快速发展的运维需求，甚至填写信息时间容易延误，导致管理人员不能及时准确掌握实际情况，对变电站二次运维管理工作造成严重影响。
物联网核心技术——传感器技术及射频识别技术等新信息技术既能有效保证二次系统基础数据的准确性和全面性，又能减轻运维管理人员工作量，是新一代继电保护智能管控系统强大的技术支撑。
2物联网技术自2019年国家电网公司“两会”做出全面推进"三型两网”建设，加快打造具有全球竞争力的世界一流能源互联网企业的战略部署后，建设泛在电力物联网已成为"三型两网、世界一流”战略目标的核心任务。
物联网技术作为一种新型通信网络，能实现智能化识别、定位、监控与管理，将物联网技术应用到变电站二次系统中也是智能电网技术发展到一定阶段的必然产物。
智能变电站设备运行维护和检修技术摘要：智能变电站是电力系统重要组成部分，为确保智能变电站运行能够达到最优化状态，应对设备进行维护，及时对设备存在的问题进行检修，确保设备整体运行质量。
关键词：智能变电站；设备；运行维护；检修技术；引言电网技术快速发展，智能电网成为重要的发展模式，由于智能变电站与普通变电站之间存在显著差异，在结构与元件方面均有所体现，二次系统包括电子式互感器、交换机等设备，通过设备性能的优化，智能变电站设备运行质量也得到显著提升。
1智能变电站电力系统之中融入智能技术，就得到了非常成功的实践，智能变电站就是以网络信息技术为根基的新型变电站模式。
与传统变电站不同的是，智能变电站在电力数据信息收集以及分析的过程中，智能化的优势都更加突出，不仅运行效率高，运行质量也更有保证。
其中比较明显的体现就是电磁兼容问题得到了有效的解决，再加上智能断路器的使用，从而提升变电站的稳定性和运行效率。
2智能变电站设备运行维护2.1合并单元合并单元对一次互感器电气量进行同步合并处理，根据特定的格式发送数字信号，将其发送到间隔层的电气装置中。
在智能变电站运行时，可能会因为合并单元出现故障而导致系统运行中断，而引发该问题的原因，主要有设备自身故障和光纤通道中断等。
在合并单元出现异常状况时，相关设备会显示报警信息，通过自动发出保护程序的方式，对设备进行自动维护。
在此过程中，维护人员应加大对设备运行状态的监测力度，及时处理报警信息，明确设备是否存在故障，查找故障原因，排除故障。
2.2电压互感器电压互感器故障问题的影响十分深远，为了达成控制故障发生的目标，需制定合理的运维计划，一般要求，对于投入运行的电压互感器每隔一年进行一次全面检修，并定期清理电压互感器外壳，谨防出现短路问题。
运行期间对电压互感器的运行状态进行观察，如出现异响或者出现异味则需考虑是出现熔断器烧断问题。
如，出现放电声响，且伴随出现异味则考虑是否出现闪络放电现象，此时需要及时停机并全面检修。
关于智能变电站的二次设备调试与检修近年来，随着我国智能化技术和互联网的发展，我国在电网建设方面取得了很大的进步，智能电网得到了飞速发展。
智能化电网成为了未来电网建设的主要内容及方向，智能化變电站应用的二次设备发生了很大程度的变化，尤其是对于调试工作人员来说，如果仍然沿用传统的调试与检修方式是完全行不通的。
要保证智能变电站运行的稳定性，就要加强对智能变电站的二次设备的调试与检修。
标签：智能变电站;二次设备;安全运行;检修作业1智能变电站智能变电站使用的智能型设备的主要特点是低碳、环保、可靠、集成和先进，以规范化的信息平台和一次设备参量的标准化和数字化为基础，在设计过程中需要对信息化、数字化和网络化进行严格要求，可以自主的完成一些智能化操作，比如对信息进行控制、检测、保护、计算、采集以及测量等进行智能化操作。
以IEC61850的标准为基础，促使互动协同化、一体化集成和信息标准化得以完全实现。
智能化变电站二次系统的主要特点包括三点：（1）信息交换标准化、系统实现高度集成化。
系统结构比较合理，变电站与控制中心可以使无缝通信得以实现，从而使采集设备状态特征量时，不会有盲区存在，使系统的配置、维护得到快速的实现;（2）对控制系统化进行保护，使控制自动化运行得以实现，使电流和电压在采集时完全实现自动化，有效集成所有的数据信息，促使二次系统设备实现不断的优化和整合，使数据共享得到全面实现;（3）对决策在线化进行仔细分析。
在线监测所有的设备，高效获取信号回路状态、动作信息智能电子装置IED 故障以及电网运行状态数据等。
2智能变电站二次设备调试与检修的控制策略2.1二次设备调试2.1.1测试仪调试保护智能变电站二次设备的调试与检修采用的是完全数字化的测试仪进行调试。
由于它完全数字化的测控设备输入接口，因此在进行二次设备的测试时需要用数字式光电仪器进行测试，数字式光电测试仪常见类型如表1所示。
2.1.2继电保护设备性能测试对继电保护设备性能进行测试是智能变电站二次设备调试与检修的重要内容，其测试工作主要包含以下几点：（1）对应用程序具体版本的记录。
220kV智能变电站二次系统结构与设备配置摘要：220kv智能变电站二次系统的结构与设备配置直接关系到变电站的运作效率，要想变电站的高效运行就必须优化二次系统结构，升级设备配置，提高变电站的工作效率，所以文章就220kv智能变电站二次系统结构与设备配置进行分析探讨。
关键词：220kv智能变电站；二次系统；结构；设备配置科学技术的快速发展，使得人员对电力系统运行安全稳定性的需求越来越高。
电气运行调试工作是保证电力系统运行状态良好的重要组成部分，相关建设人员应在明确其运行调试现状的情况下，找出具体控制的方式方法。
1 220kV智能变电站二次系统相关概述随着社会经济的快速增长，人们对供电可靠性和安全性有了更高的要求。
而风力、太阳能等新能源电源的并网运行对电网系统稳定性造成了一定的影响。
智能电网能有效利用电力资源，提高供电可靠性，实现电网的可靠、安全、经济、高效、环境友好和使用安全的目标。
2011年起，作为智能电网的关键节点，智能变电站在全国范围内进入全面推广建设阶段，新建220kV变电站按《国家电网公司输变电工程通用设计―110（66）～750kV智能变电站部分》（2011年版）中“第五篇 220kV变电站通用设计技术导则”的技术方案。
与传统变电站相比，智能变电站最大特征体现在一次设备智能化、设备检修状态化和二次设备网络化，其中二次设备在采样方式和组网形式上都发生了重大的变化，随着电力技术的进步，越来越多的新技术应用到二次系统中2 220kV智能变电站二次系统的结构分析以S省某220kV变电站为例，智能变电站系统采用三层两网结构，三层即站控层、间隔层、过程层，两网即站控层网络和过程层网络。
站控层。
负责变电站的数据处理、集中监控和数据通信，由主机、操作员站、远动通信装置、保护故障信息子站和其他各种功能站构成，是全站监控、管理中心，并与远方监控/调度中心通信。
站控层网络采用百兆星形双网结构，冗余网络采用双网双工方式运行。
应用于智能变电站二次检修的一键式安措系统设计摘要：智能变电站继电保护的二次安全措施在智能变电站运行维护过程中具有重要的作用，首先从智能变电站继电保护和安全检修原则出发，提出二次安措的检验方法，包括主变压器和线路保护检验。
智能变电站二次安措系统采用模块化进行，从图形化显示模块和安全措施模块到建立安措防误规则库，对安措内容操作项目实现防误验证。
和传统二次安全措施相比，智能变电站二次安全措施更精确，方便快捷地对安措内容操作项目实现防误验证，有利于工程应用的推广。
关键词：智能变电站；二次检修；一键式安措系统设计1一键式安措系统架构本文提出了一键式安措系统，运维人员只需要选择检修目标，系统将根据目前站内设备的运行情况、运行方式等工况自动生成检修安措票，并根据安措票实现顺控操作并返校操作结果。
一键式安措系统部署于站控层一体化监控系统，作为现有监控系统的一个新增模块。
（1）主要功能：主要实现安措票自动生成、安措票预演、顺控执行和校核、安措恢复等功能。
（2）通信方案：一键式安措功能模块部署于站控层监控系统中，其通过监控系统既有的61850规约及MMS协议采集保护装置中各二次回路的压板状态，包括保护功能压板状态、保护出口压板状态、GOOSE发送/接收压板状态、SV发送/接收压板状态、间隔接收软压板状态、隔离刀闸强制使能软压板状态。
智能终端及合并单元的检修硬压板和出口硬压板状态可通过测控或者配置采集单元装置接入到一键式安措功能模块。
对软压板的遥控操作采用MMS遥控服务。
（3）部署方案：通过在智能变电站的原有监控系统中新增独立软件模块的方式实现系统功能。
软件架构简单易实现、经济性高，与不同厂家的智能变电站监控系统有良好的兼容性。
2一键式安措票自动创建2.1面向各类型检修作业的标准安措规则数据库的创建创建标准安措规则数据库是实现安措票自动生成功能的前提条件。
首先通过变电站安全措施相关规范和大量典型设备检修安全措施分析，设计安措策略自动生成的总体规则；然后对不同电压等级、不同接线方式、不同间隔类型下各种检修任务和操作方式进行分类；最后根据类别和对应的规则建立安措规则数据库。
