直燃机组启停程序

燃机运⾏规程_修订版燃机运⾏规程1.适⽤范围本规程规定了琥珀蓝天天然⽓发电有限公司燃机运⾏技术标准，适⽤于燃机专业运⾏⼈员，是燃机专业运⾏⼈员操作的指导规范，燃机专业各运⾏⼈员应严格执⾏。

公司总经理、⽣产技术部经理、副经理、专业⼯程师、安监专职、⽣产技术部安全员、值长应熟知和贯彻本规程。

本规程规定了PG6581B型燃机的技术规范、运⾏参数、运⾏⽅式以及在启动、运⾏维护、停炉、事故处理及试验等⽅⾯的安全、经济、技术的要求和基本操作⽅法。

本规程适⽤于琥珀蓝天天然⽓发电有限公司燃机专业运⾏⼈员和检修、⽣产管理⼈员。

本规程和《燃机系统图》、《燃机标准操作票》、《运⾏巡回检查制度》配合使⽤。

2.规范性引⽤⽂件下列⽂件中的条款通过本标准的引⽤⽽成为本标准条款。

凡是注⽇期的引⽤⽂件，其随后所有的修改单（不包括勘误的内容）或修订版均不适⽤于本标准，然⽽，⿎励根据本标准达成协议的各⽅研究是否可使⽤这些⽂件的最新版本。

凡是不注⽇期的引⽤⽂件，其最新版本适⽤于本标准。

燃⽓轮机联合循环电站培训教材PG6581型燃机轮机说明书重型燃⽓轮机的运⾏与维护3.设备概述PG6581B快装式电站是紧凑的箱装燃⽓轮发电机组。

它的主体部分由控制室、燃⽓轮机、发电机三⼤部分组成。

其中燃⽓轮机及控制室分别装设于⼤型焊接底盘上。

为了户外安装及隔⾳、隔热的需要，在底盘上装有全天候罩壳。

发电机不设置底盘，直接安装在使⽤现场的基础上。

为了传动上的需要，在燃⽓轮机与发电机之间装有负荷齿轮箱。

负荷齿轮箱装在独⽴的底盘上。

根据户外安装的要求，在齿轮箱及发电机上加装了罩壳。

机组可以单独运⾏，作基本负荷或尖峰负荷发电之⽤，也可以和余热锅炉及汽轮机等设备⼀起,组成联合循环电站。

机组体积紧凑，占地⾯积⼩，辅助设备少。

电站设备的程序控制、检测保护全部采⽤电⼦电路，操作运⾏的⾃动化程度较⾼，需要的运⾏⼈员较少。

PG6581B快装式燃⽓轮机电站的主体由控制室、燃⽓轮机间和负载设备三⼤部分组成。

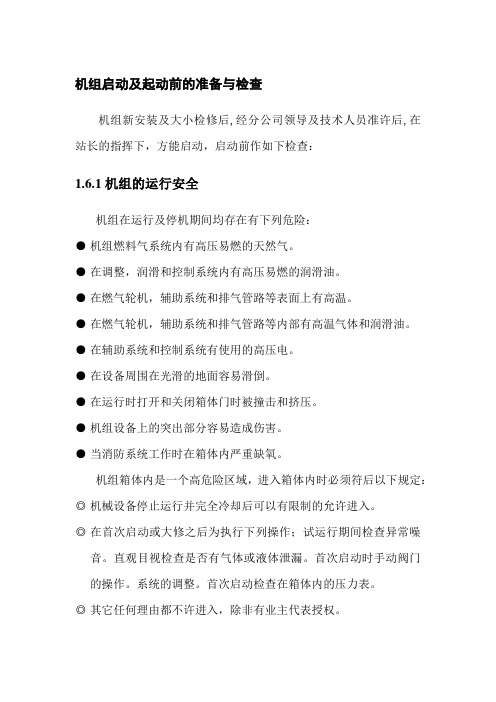

机组启动及起动前的准备与检查机组新安装及大小检修后,经分公司领导及技术人员准许后,在站长的指挥下，方能启动，启动前作如下检查：1.6.1机组的运行安全机组在运行及停机期间均存在有下列危险：●机组燃料气系统内有高压易燃的天然气。

●在调整，润滑和控制系统内有高压易燃的润滑油。

●在燃气轮机，辅助系统和排气管路等表面上有高温。

●在燃气轮机，辅助系统和排气管路等内部有高温气体和润滑油。

●在辅助系统和控制系统有使用的高压电。

●在设备周围在光滑的地面容易滑倒。

●在运行时打开和关闭箱体门时被撞击和挤压。

●机组设备上的突出部分容易造成伤害。

●当消防系统工作时在箱体内严重缺氧。

机组箱体内是一个高危险区域，进入箱体内时必须符后以下规定：◎机械设备停止运行并完全冷却后可以有限制的允许进入。

◎在首次启动或大修之后为执行下列操作；试运行期间检查异常噪音。

直观目视检查是否有气体或液体泄漏。

首次启动时手动阀门的操作。

系统的调整。

首次启动检查在箱体内的压力表。

◎其它任何理由都不许进入，除非有业主代表授权。

◎在运行期间进入箱体内会对箱体内的气流造成扰动，影响监测仪表的操作。

在进入箱体内时，必须满足以下条件：◎机组必须处于最低工况。

◎箱体内没有有害气体◎消防系統处于监控状态◎要安排第二位操作人员在场，此人必须能看到已进入箱体的人员及随时和主控室人员保持联系，第二位操作人员要确认箱体门始终处于控制状态。

◎留守在外部的人员必需准备手提式灭火器。

◎要确认机组在正常运行状态。

◎要准备好手套並避免接触高温部件。

◎不允许接触可调导叶机构。

在下列情况下绝对禁止进入：◎在负荷变动期向。

◎箱体内有可燃气体报警，失火或高温。

◎气体泄漏。

◎机组启动期间。

◎在火焰熄灭后三小时至内不能进八箱体内，以锥持灭火剂达到最高浓度，阻断氧化进八箱体内，以防止复燃。

1.6.2启动前电气系统的的检查和准备●UPS供电正常,蓄电池电压在额定值24VDC；●MCC柜用电设备操作及检查；●启动空气压缩机及干燥系统，检查净化空气储气罐的压力正常后，向机组及所有用气设备供气；●主控制柜及柜内设备通电，控制系统启动并处于待命状态；●置”ACKNOWLEDGE RESET”开关于"RESET"位置一次,消除一切已确认的报警和停车信息，使系统复位。

One reason for suffering, is the pursuit of the wrong things.勤学乐观天天向上（WORD文档/A4打印/可编辑/页眉可删）直燃机组安全运行制度直燃机安全管理制度1. 制冷开机时，必须先开冷温水泵，后开冷却水泵。

2. 停机时必须先停冷却水泵，后停冷温水泵。

3. 制冷运行时，必须打开温水排水阀。

4. 务必采用联动控制开关机。

5. 制热切换时，角阀必须100%关严。

6. 严禁随意调节机组浓度调节阀。

7. 严禁超越安全“设定值”调节安全装置。

8. 严禁短接安全装置，严禁随意调整安全装置设定值。

9. 泄气门上严禁压放重物。

10.严禁机组在明显受到系统管路振动时开机。

11.严格水质管理。

12.必须使用远大溶液，严禁由其他单位再生溶液。

13.未经远大书面许可，严禁用药水清洗机组铜管。

14.严禁在冷温水靶式流量控制器有异常时开机。

15.严禁在保护功能异常时开机。

16.严禁安全阀动作值设定高于0.8MPa。

直燃机组机房的安全问题，其核心是防止可燃性气体泄漏，其原则是以预防为主，防患于未然，使爆炸不致发生，为避免万一，保护好主体结构，减少损失，就要从机组内部的结构设施和外部条件上采取综合措施，才能收到良好的效果。

?直燃机组在设计和制造上的安全要求?一般要求? 直燃机组在设计和制造上的一般安全要求是：(1) 机组在运行时必须保持真空状态;(2) 应注意机组使用材料的强度及耐腐蚀性;(3) 燃料配管、截止阀等燃烧装置不得泄漏;(4) 燃烧机的点火应可靠;(5) 燃烧机应与所使用燃料相适应，在整个燃烧范围内稳定燃烧;(6) 炉内不应出现未燃燃料;(7) 紧急时刻应能迅速切断燃料的供给。

直燃机组现场调试流程一、调试流程1. 调试任务：①检查运输安装过程是否对机组造成损伤。

②分体发运机组的现场合拢。

③检查机组安装质量和燃料系统、冷却水系统、冷冻水系统、采暖系统及其安装质量。

直燃机手动开启流程一、试验开关保护动作灵敏度首先，在不启动冷水泵，冷却水泵情况下，开启直燃机，实验冷水段水流量开关动作是否正常。

二、正常开机前与中控联系目前，空气处理机组停机后水阀处于关闭状态，冷水流量无法满足直燃机运行，因此8：30开机前先与中控中心联系，空气处理机组是否开启，税法是否全开，确认后直燃机方可运行。

三、直燃机开机准备每次开机前检查每台直燃机的冷水入口、冷却水入口阀门是否全开：直燃机采用一对一模式运行，即一台直燃机冷水系通过水，就开启一台冷水泵，一台冷水泵（3台直燃机共同运行可先开启2台冷却水泵，根据温度在开启第三台冷却水泵）。

如直燃机停运一台可关闭冷水，冷却水入口阀门。

注意：直燃机停运时严禁冷却水单独过水，必须有冷水循环时方可让冷却水循环流通直燃机。

四、直燃机开机流程及注意事项实验动作完毕、空气处理机组开启后，正式开启直燃机。

开机顺序：直燃机------冷水泵------冷却水泵（开启风扇）关机顺序：直燃机------冷却水泵（停止风扇）------冷水泵运行中时刻关注冷水系统压力、冷却塔是否缺水、冷却水入口温度控制在28---30℃（启停冷却塔风扇控制），盯紧冷水进出口温度和冷媒温度，如有异常立刻停止直燃机，并上报相关人员。

运行期间做好相关运行记录，能源使用等。

五、水系统加药处理冷却水系统加药：SL-301加入冷水加药桶内，启动加药泵加入冷水系统，每天加药2小时。

SL-303每周交替加药一次，每次从冷却塔内加药5KG。

冷却水每天做好排污，每天排污10吨冷却水。

冷媒水加药：SL-302每周加药一次，一次5KG，由冷水加药泵加药，每次加药2小时。

每天对冷媒水系统的防水阀进行放水冲洗，以将冷水内的脏水放出置换新水。

以上五点机房运行人员务必认真负责完美做好。

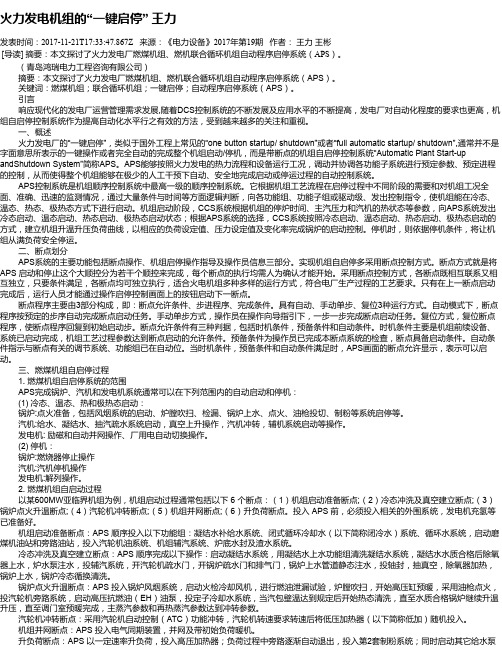

火力发电机组的“一键启停” 王力发表时间：2017-11-21T17:33:47.867Z 来源：《电力设备》2017年第19期作者：王力王彬[导读] 摘要：本文探讨了火力发电厂燃煤机组、燃机联合循环机组自动程序启停系统（APS）。

（青岛鸿瑞电力工程咨询有限公司）摘要：本文探讨了火力发电厂燃煤机组、燃机联合循环机组自动程序启停系统（APS）。

关键词：燃煤机组；联合循环机组；一键启停；自动程序启停系统（APS）。

引言响应现代化的发电厂运营管理需求发展,随着DCS控制系统的不断发展及应用水平的不断提高，发电厂对自动化程度的要求也更高，机组自启停控制系统作为提高自动化水平行之有效的方法，受到越来越多的关注和重视。

一、概述火力发电厂的“一键启停”，类似于国外工程上常见的“one button startup/ shutdown”或者“full automatic startup/ shutdown”,通常并不是字面意思所表示的一键操作或者完全自动的完成整个机组启动/停机，而是带断点的机组自启停控制系统“Automatic Plant Start-up andShutdown System”简称APS。

APS能够按照火力发电的热力流程和设备运行工况，调动并协调各功能子系统进行预定参数、预定进程的控制，从而使得整个机组能够在极少的人工干预下自动、安全地完成启动或停运过程的自动控制系统。

APS控制系统是机组顺序控制系统中最高一级的顺序控制系统。

它根据机组工艺流程在启停过程中不同阶段的需要和对机组工况全面、准确、迅速的监测情况，通过大量条件与时间等方面逻辑判断，向各功能组、功能子组或驱动级、发出控制指令，使机组能在冷态、温态、热态、极热态方式下进行启动。

机组启动阶段，CCS系统根据机组的停炉时间、主汽压力和汽机的热状态等参数，向APS系统发出冷态启动、温态启动、热态启动、极热态启动状态；根据APS系统的选择，CCS系统按照冷态启动、温态启动、热态启动、极热态启动的方式，建立机组升温升压负荷曲线，以相应的负荷设定值、压力设定值及变化率完成锅炉的启动控制。

摘要随着电力工业高速发展，电网规模的不断扩大，带来了发电行业良好的发展机遇，节能、减排、环保是火力发电企业可持续发展的必由之路，600MW及以上机组已日趋成为火力发电行业主力发电机组，为了保证600MW火力发电机组的安全稳定、经济、环保运行，全面了解并正确进行机组的启停操作十分重要。

本文以某火电厂600MW亚临界机组设备为基础，分别详细说明了600MW火力发电机组启动停机操作过程中对锅炉，汽轮机，发电机的各系统各设备操作要求和操作程序，分析了操作过程中的注意事项和可能出现的严重后果，并研究了启动停机前的准备工作和停机后的冷却和保养，以便从根本上解决在机组启停机过程中可能出现的问题，防止在机组启动停机过程中发生事故，给电厂和工作人员带来经济和安全损失。

我国在网运行的骨干机组大多是600MW机组，如何做好机组启动和停机时的准备工作，顺利完成机组的启动停机操作，如何预防机组事故的发生是广大电厂运行检修人员所关注的焦点。

我们在消除人的不安全行为的同时，应认真积极消除机械设备的不安全状态，防止600MW单元机组事故的发生。

关键词：600MW；冷态启动；热态启动；正常停机；紧急停机I东北电力大学本科毕业论文目录II第1章绪论第1章绪论1.1课题的意义和背景电厂工业作为整个国民经济发展的保障，其重要性日益突出。

作为火力发电厂安全正常运行重要组成部分锅炉，汽轮机，电气系统由于运行条件、管件材质、人员操作不当，经常发生或大或小的事故，进而造成电厂停机检修。

检修迫使电力供应中断或中止，给工业部门带来损失，也给人们的日常生活造成诸多不便。

同时这些事故的发生也给电厂本身带来极大的经济损失和意外的人员伤亡。

因此，我们应对此给予高度关注，总结经验教训，加强预防管理，在生产实践中发挥较好的作用，以达到降低事故发生率的目的，从而提高安全性和经济性。

随着电力工业的发展，高参数，大容量的火力发电机组在电网中所占的比例越来越大，机组容量增大后，对其可靠性和经济性提出了更高的要求，因此出现了单元机组。

直燃机组操作规程一、操作说明：◆上电开机--- 合上控制柜内主令开关。

--- 将电源开关置于ON位置，电源指示灯亮。

--- 将机组操作屏电源置于ON位置，触摸屏上POWER灯亮。

--- 触摸屏显示“远大空调有限公司”，过5秒RUN灯亮，画面显示输入开机密码。

警告·切忌用指甲或其它尖锐物体触及触摸屏表面。

表面脏污时可用湿抹布清洗，严禁用酒精、汽油等有机溶剂清洁。

◆密码输入与修改在密码画面输入密码后，按“回车”键，再按“确认”键。

若密码错误，画面将不改变。

若密码正确则进入“主菜单”画面，在主菜单画面按“修改密码”键，进入“密码确认”画面。

再输入一次开机密码，经确认正确后，进入修改密码画面。

在此画面，按“返回”键，密码修改完成。

◆功能选择在“主菜单”画面按“功能选择”键，进入“功能选择”画面，在此画面可选择“制冷”、“采暖”其中之一或同时选择，选中的功能键将变色。

警告·机组运行过程中，不能进行制冷、采暖相互之间的切换。

◆参数设置在“主菜单”画面按“参数设置”键，进入“参数设置”选择画面。

该画面有“温度参数”、“时间参数”和“频率参数”三项选择。

1.温度参数设置在“参数设置”画面按“温度参数”键，进入温度参数设置画面。

温度参数调协一览表：表2-1注意·设置的冷水出口温度减去冷水温度控制偏差值必须≥5℃。

2.时间参数设置在“参数设置”画面按“时间参数”键，进入“时间参数设置”画面。

时间参数设置一览表：表2-23.频率参数设置对于溶液泵采用有级变频控制的机组，在“参数设置”屏按“频率参数设置”键，进入“频率参数设置”画面。

溶液泵共有8级或16级运行频率，其频率值对应着变频器实际运行的8个或16个频率。

溶液泵运行频率除受高发液位控制外，还受高发温度控制，因此在频率参数设置画面还有对应的高发温度设置。

频率参数出厂设置一览表：表2-3注意·机组操作屏上频率值必须与变频器上的频率值一同设置。

YF-ED-J6883可按资料类型定义编号直燃机安全操作规范实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日直燃机安全操作规范实用版提示：该管理制度文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。

下载后可以对文件进行定制修改，请根据实际需要调整使用。

一、开机操作1、制冷开机时，必须先开冷温水泵，后开冷却水泵，稀释停机后，先停冷却水泵，后停冷温水泵，否则会冻管。

2、制冷运行时，必须打开温水泄水阀并卸掉泄水阀手柄。

3、严禁随意调节机组循环阀。

4、隔膜阀手柄应在操作完成后及时卸下保存。

5、供热切换，3个角阀都必须100%关严。

二、燃烧1、供气压力及燃料热值必须稳定，燃料质量必须符合国家标准。

2、燃料过滤器应定期清洗或更换。

3、严禁后烟箱漏烟和燃烧机冒烟运行。

4、严禁燃气泄漏。

三、真空、寿命1、按程序操作真空泵。

2、关阀要细心。

3、供热或停机管理。

4、必须使用远大溶液，并每年取溶液200毫升（或邮寄）远大化验。

5、每年取样结束后，必须用清水将阀嘴内残余溶液清洁干净，并装好堵头。

6、未经远大许可，严禁用药水清洗机组铜管水阀及水系统。

四、电气1、电话联网线必须采取直拨专线。

2、电源应符合国家标准。

3、冷水防冻管保护。

4、务必采用“系统联动”或“机组自动”开机，严禁采用“半自动控制”开机。

5、严禁短接安全装置，严禁随意调整安全装置设定值。

五、机房1、泄气门上严禁压放重物。

2、严禁管路系统震动或机组承受外力。

直燃机操作规程直燃机操作规程一、安全操作规程1. 操作人员必须熟悉直燃机的结构、性能和工作原理，以及与之相关的安全措施。

2. 操作人员必须穿戴符合安全标准的个人防护装备，包括防护鞋、防护眼镜、耳塞等。

3. 在操作直燃机前，必须检查并确保操作环境的安全，如电源连接是否正常、周围是否有易燃物品等。

4. 在操作直燃机时，不得穿着宽松的衣物，严禁戴手套、手表和长发等，以防止发生危险。

5. 操作人员必须经过专门的培训，并持有操作直燃机的相应证书。

6. 操作人员在操作直燃机时，必须保持警觉，严禁酒后或疲劳操作。

7. 在操作直燃机时，必须遵循厂家提供的操作手册和规范，不得随意更改操作参数。

8. 在操作直燃机时，必须遵循安全操作程序，如按照启动和停机顺序进行操作，并确保相关的安全阀和保护装置正常运行。

9. 在操作直燃机时，必须定期检查机器和设备的状况，及时清理和维护设备，保持其正常和安全的工作状态。

10. 在操作直燃机结束后，必须关闭电源并将机器和设备安全地停放。

二、操作流程规程1. 连接电源：确保直燃机的电源线正确接入并与电源连接牢固。

2. 启动前准备：检查直燃机的燃料、冷却液、机油、压力等是否达到操作要求，并做好相应的调整和补充。

3. 操作面板设置：根据操作要求，将直燃机的操作面板设置为所需的参数。

4. 启动直燃机：按照操作手册上的启动顺序，将直燃机的开关和按钮拨到正确位置，开始启动直燃机。

5. 运行检查：在直燃机启动后，检查其运行状态，包括燃烧状态、温度和压力等指标是否正常。

6. 调整参数：根据运行情况和要求，调整直燃机的参数，如燃料供给量、风量和压力等。

7. 巡视检查：经常巡视直燃机的运行状态，确保其正常和稳定运行，并发现和处理异常情况。

8. 停机操作：按照操作手册上的停机顺序，将直燃机的开关和按钮拨到停机位置，停止直燃机的运行。

9. 关闭电源：在停机后，关闭直燃机的电源，并将电源线从电源上拔出。

10. 清理和维护：及时清理直燃机的外观和内部设备，并按照设备说明书的要求进行维护。

燃机运行规程1.适用范围本规程规定了琥珀蓝天天然气发电有限公司燃机运行技术标准，适用于燃机专业运行人员，是燃机专业运行人员操作的指导规范，燃机专业各运行人员应严格执行。

公司总经理、生产技术部经理、副经理、专业工程师、安监专职、生产技术部安全员、值长应熟知和贯彻本规程。

本规程规定了PG6581B型燃机的技术规范、运行参数、运行方式以及在启动、运行维护、停炉、事故处理及试验等方面的安全、经济、技术的要求和基本操作方法。

本规程适用于琥珀蓝天天然气发电有限公司燃机专业运行人员和检修、生产管理人员。

本规程和《燃机系统图》、《燃机标准操作票》、《运行巡回检查制度》配合使用。

2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

燃气轮机联合循环电站培训教材PG6581型燃机轮机说明书重型燃气轮机的运行与维护3.设备概述PG6581B快装式电站是紧凑的箱装燃气轮发电机组。

它的主体部分由控制室、燃气轮机、发电机三大部分组成。

其中燃气轮机及控制室分别装设于大型焊接底盘上。

为了户外安装及隔音、隔热的需要，在底盘上装有全天候罩壳。

发电机不设置底盘，直接安装在使用现场的基础上。

为了传动上的需要，在燃气轮机与发电机之间装有负荷齿轮箱。

负荷齿轮箱装在独立的底盘上。

根据户外安装的要求，在齿轮箱及发电机上加装了罩壳。

机组可以单独运行，作基本负荷或尖峰负荷发电之用，也可以和余热锅炉及汽轮机等设备一起,组成联合循环电站。

机组体积紧凑，占地面积小，辅助设备少。

电站设备的程序控制、检测保护全部采用电子电路，操作运行的自动化程度较高，需要的运行人员较少。

PG6581B快装式燃气轮机电站的主体由控制室、燃气轮机间和负载设备三大部分组成。
