高通平台RF射频调试实例课件

原因分析
接收灵敏度不高可能是由于接收器性能不佳、信号噪声比低、接收信号过载等原因造成的
。
02
优化接收器性能
通过改进接收器电路设计或更换高性能的接收器组件来提升
性能。
03
降低噪声干扰
采取有效的噪声抑制措施，如滤波、降噪算法等。
04
合理设置接收阈值
根据实际情况调整接收阈值，避免信号过载。
问题三：系统稳定性不佳的原因及解决方法
人工智能技术可以提高RF射频调试的效率和准确性，减少人为错误和误差。
人工智能技术可以提供更加智能化的调试工具和解决方案，为工程师提供更好的支持。
高通平台RF射频调试技术的发展趋势
高通平台RF射频调试技术将继续向数字化、自动化和智能化的方向发展。
高通平台RF射频调试技术将更加注重系统级调试和多频段、多模式调试的需求。
实例二：接收机的性能测试与优化
接收机灵敏度测试
测试接收机在不同信噪比下的灵敏度表现，评估其性能优劣。
抗干扰能力测试
通过模拟实际应用中的干扰信号，测试接收机的抗干扰能力，确保其稳定可靠地工作。
接收机动态范围优化
根据实际需求，调整接收机的动态范围，使其在各种信号强度下都能保持良好的性能表现。
实例三：系统级RF射频调试技巧与经验分享
02
RF射频调试基础
RF射频调试的定义与重要性
定义
RF射频调试是指对无线通信设备中的射频部分进行测试、调整和优化的过程，以确保其性能达到最佳状态。
重要性
在无线通信系统中，射频部分是关键组成部分，其性能直接影响整个系统的传输质量和稳定性。因此，进行有效的RF射频调试是保证通信设备正常工作和优化系统性能的重要环节。

《手机RF测试指标》课件

分析测试结果：对测试数据进行分析，评估手机性能
编写测试报告：总结测试结果，提出改进建议
性能评估标准与指标
信号强度：衡量手机接收信号的能力
信号质量：衡量手机接收信号的质量
传输速率：衡量手机传输数据的速度
功耗：衡量手机在运行过程中的耗电量
稳定性：衡量手机在长时间运行过程中的稳定性
应用：在接收机RF测试中，互调失真是重要的测试指标之一，用于评估接收机的性能和稳定性。
动态范围
定义：接收机RF测试指标中的动态范围是指接收机在满足一定性能指标的前提下，能够接收的最小信号和最大信号之间的差值。
重要性：动态范围是衡量接收机性能的重要指标之一，直接影响到接收机的接收灵敏度和抗干扰能力。
调制方式：如AM、FM、 PM等
调制频率：调制信号的频率与载波频率的比值
调制失真：调制信号的失真程度，如谐波失真、相位失
真等
杂散发射
定义：发射机在正常工作状态下，向非预期方向辐射的电磁能量
测试方法：使用频谱分析仪进行测量
添加标题
添加标题
添加标题
添加标题
影响：干扰其他设备的正常工作，降低通信质量
优化测试数据：确保测试数据的准确性和完整性，提高测试结果的可信度
优化测试报告：提供详细的测试报告，包括测试结果、问题分析、优化建议等，为后续优化提供参考
RF测试指标改善的实际案例分析
案例一：某手机厂商通过优化天线设计，提高了RF信号接收能力，改善了通话质量。
案例三：某手机厂商通过优化软件算法，提高了RF信号的抗干扰能力，改善了信号接收稳定性。
阻塞与杂散响应抑制

RF测试培训ppt课件

6．关键技术
系统关键技术为：1）接入方式；2）调制方式；3）语音编码；4）加密措施；5）帧结构设计；6）编码方案；7）网络接口；8）协议。
网络接口和协议：
OSI七号信令各层名称和作用如下：应用层（最高层），把应用文件连
到通信协议上；表示层（第六层），执行通信协议中要传输数据的编码和解
码；会话层（第五层），建立与更低层通信过程的连接并控制数据传输方向；
于1时，则为理想的全匹配；其测量方法与常规测试负载匹配驻波比方法相同，把
天线作负载即可，一般可用通过式功RF测率试计培训进行；测试公式为：p=(1+|r|)/(1-|r|),其
6
•
射频框图
I/Q path/control Mic interface
ANT switch
Filter Filter
RF VCO
GSM频段选1、62、124三个信道，功率级别选最大LEVEL5；GSM频段的频率误差范围为+90HZ——-90HZ，DCS频段选512、698、885三个信道，功率级别选最大LEVEL0进行测试。频率误差小于40HZ时为最好，大于40HZ小于60HZ 时为良好，大于60HZ小于90HZ时为一般，大于90HZ时为不合格；DCS频段的频率误差范围为+180HZ——-180HZ，频率误差小于80HZ时为最好，大于80HZ 小于100HZ时为良好，大于100HZ小于180HZ时为一般，大于180HZ时为不合格。
射
频
G
指标
S测
M试
培
训
RF测试培训
1
1、测试的目的？测试实际上就是挑毛病找问题, 只有找出了问题，才能对症
下药, 解决问题。 2、测试的条件？

RF校准软件设计-硬件和射频工程师

• Output from the calibration process is stored in
•
non-volatile (NV) memory DMSS uses RF NV items during normal operation to ensure system performance is met.
射频校准的意义? (4)
• Calibration Consideration:
- Some NV Items will be static per phone design » Ex: NV_CDMA_ENC_BTF - Other NV items will vary from one phone to the next and need to be calibrated » Ex: NV_CDMA_TX_LIN_MASTER_1
NV项类型
• Static RF NV Items: Value is determined by design and
does not change for the same design.
• Calculated RF NV Items: Value is calculated based on
射频校准的信号流图
射频校准工位搭建
NV项
• Calibration compensates for nonlinear characteristics, • • •
•
• •
and temperature and frequency variations in the performance of the Tx and Rx path components in a subscriber unit Output from the calibration process are stored in nonvolatile (NV) memory items in AMSS software DMSS software loads calibration values into MSM registers or uses them for software processing during normal DMSS operation NV items can be accessed using raw DIAG commands or using DIAG-based tools, such as the QPST RF Calibration Tool Some NV items will be static per the hardware design Other NV items will vary from one unit to the next Some elements within an NV item can be extrapolated

手机RF设计教材(经典)

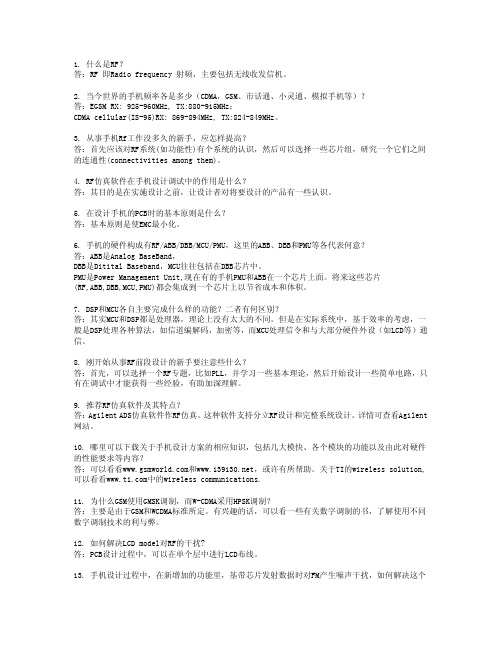

1. 什么是RF？答：RF 即Radio frequency 射频，主要包括无线收发信机。

2. 当今世界的手机频率各是多少（CDMA，GSM、市话通、小灵通、模拟手机等）？答：EGSM RX: 925-960MHz, TX:880-915MHz；CDMA cellular(IS-95)RX: 869-894MHz, TX:824-849MHz。

3. 从事手机Rf工作没多久的新手，应怎样提高？答：首先应该对RF系统(如功能性)有个系统的认识，然后可以选择一些芯片组，研究一个它们之间的连通性(connectivities among them)。

4. RF仿真软件在手机设计调试中的作用是什么？答：其目的是在实施设计之前，让设计者对将要设计的产品有一些认识。

5. 在设计手机的PCB时的基本原则是什么？答：基本原则是使EMC最小化。

6. 手机的硬件构成有RF/ABB/DBB/MCU/PMU，这里的ABB、DBB和PMU等各代表何意？答：ABB是Analog BaseBand，DBB是Ditital Baseband，MCU往往包括在DBB芯片中。

PMU是Power Management Unit,现在有的手机PMU和ABB在一个芯片上面。

将来这些芯片(RF,ABB,DBB,MCU,PMU)都会集成到一个芯片上以节省成本和体积。

7. DSP和MCU各自主要完成什么样的功能？二者有何区别？答：其实MCU和DSP都是处理器，理论上没有太大的不同。

但是在实际系统中，基于效率的考虑，一般是DSP处理各种算法，如信道编解码，加密等，而MCU处理信令和与大部分硬件外设（如LCD等）通信。

8. 刚开始从事RF前段设计的新手要注意些什么？答：首先，可以选择一个RF专题，比如PLL，并学习一些基本理论，然后开始设计一些简单电路，只有在调试中才能获得一些经验，有助加深理解。

9. 推荐RF仿真软件及其特点？答：Agilent ADS仿真软件作RF仿真。

RFT软件功能自动化测试入门课件

自动化测试框架
➢ 自动化测试框架：由一个或多个自动化测试基础模块、自动化测试管理模块、自动化测试统计模块
等组成的工具集合。定义了在使用该套脚本时需要调用哪些文件、结构，调用的过程，以及文件结构如何划分等； ➢ 测试框架的典型要素：公用的对象；不同的测试用例具有的一些可被重复使用的相同的对象；公用的环境；独立封装可重复使用的测试环境；公用的方法；经常重复使用独立编写的方法; 测试数据；多个测试数据放在一个独立的文件中由测试用例执行时读取到;
➢ 自动化测试框架的其他定义:
一套自动化测试管理系统被称之为测试框架; 一个自动化测试工具被冠以关键字驱动框架之名; 一段程序也被声称其实现了数据驱动的框架; 自动化测试框架犹如盲人摸象中的那头大象一样，有人说它是一个软件，只不过它的功能是测试另外
一个软件，有人认为它是一套流程和规范; 所谓“自动化测试框架”这个概念只是一个封装了很多东西的盒子，这个盒子的外观和形状对我们来
验证点
➢ 在RFT中，验证点是脚本（Script）中非常重要的组成部分，它完成对被测试程序生成的实际数据和期望数据的比较，并将比较结果写入日志。一般情况下，测试的结果是通过对验证点的执行而得到的；
➢ 静态验证点（Static Verification Point）：静态验证点是在录制（Record）RFT脚本的过程中通过向导插入的验证点，它在脚本回放
（Playback）的过程中自动被验证；以录制-回放（Record-Playback）模式使用RFT进行图形界面（GUI）的自动化回归测试（Regression Test），较常用的是静态验证点。 ➢ 手动验证点（Manual Verification Point）：如果验证点所要验证的内容是由脚本开发人员在脚本中所提供的，则需要建立手动验证点对其进行验证。例如待验证数据来自外部数据源的情况，脚本开发人员需将数据读取后以参数的形式显式传给验证点；非图形化界面存在的大量的用户自定义类型对象，这些被测试对象并不能在录制过程中被插入对象映射表（ObjectMap）中，也就是不能使用静态验证点来进行验证，这就需要我们使用手动验证点来比较它们。 ➢ 动态验证点（Dynamic Verification Point）：动态验证点用来处理普通验证点的期望值随着输入参数不同而发生变化的情况,可以再在验证点中使用正则表达式或使用数据驱动的方法建立动态验证点。动态验证点是在脚本首次回放时建立的，验证点一旦建立，其行为就和静态验证点相同了。

RF(射频)电路理论与设计精品PPT课件

12阻和幅、抗相的传，位变播用变化常化；Z数in的相表参移示是数常。描。数输述衰入传减阻表输常抗示线数是单上是位入周长表射期度示波性行单和函波位反数相长射，位度波周的行的期变波衰为化减振。 2
13、无耗传输线上通过任意点的传输功率等于该点的入射波功率与反射波功率之差。
14、TEM传输线（即传输TEM波的传输线）无色散。色散是指电磁波的传播速度与频率有关。TEM传输线上电磁波的传播速度与频率无关。
2
2
其中
是由终端算起的坐标 I (z' ) V2 I2Z0 e jz' V2 I2Z0 e jz'
2Z0
2Z0
z' l z, z'
在已知传输线始端电压和始端电流的前提下：
V (z) V1 I1Z0 e jz V1 I1Z0 e jz
2
2
5、反射系数
I (z) V1 I1Z0 e jz V1 I1Z0 e jz
ZC
ABCD
YA
1 YB
YC
YB
YAYB YC
1
1
YC YA
YC
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
析。
4、互易网T络仅适用于含有线性双向阻抗的无源网络，满
足该条件的无源网络可含有电阻、电容、电感或变压器等线性无源器件。由铁氧体各项异性媒质构成的元件及有源电路不是互易网络。对称网络是互易网络的一个特例。对称网络中电子元件的大小及尺寸位置对称分布。对称网络首先是互易网络。

《RF校准软件设计》课件

《RF校准软件设计》PPT 课件
课程介绍
RF校准的意义
1 精确度
了解RF校准的重要性，确保无线通信设备的准确工作。
2 性能优化
了解如何通过RF校准提高无线设备的效率和性能。
3 信号稳定性
掌握RF校准方法，以确保信号的稳定性和可靠性。
RF校准软件的基本原理
基础知识
了解RF校准的基本原理和背后的物理概念。
RF校准软件设计的流程
1
需求分析
与客户沟通，了解校准需求和系统要求。
2
系统设计
设计软件架构和算法，定义校准流程和关键模块。
3
实现与测试
编写软件代码，并进行系统测试和验证。
4
持续稳定运行。
设计示例与案例分析
用户界面
展示直观友好的RF校准软件用户界面设计。
校准算法
演示常用的RF校准算法在软件中的实现和效果。
测试环境
展示RF校准软件的实际测试环境和案例分析。
总结与展望
总结
回顾RF校准软件设计的关键要素和设计流程，总结学习重点。
展望
展望未来RF校准软件的发展趋势和应用领域。
校准算法
掌握常用的RF校准算法，如衰减校准、相位校准和增益校准。
校准标准
了解设计RF校准软件时所需满足的标准和要求。
RF校准软件设计的关键要素
用户友好
设计直观易用的用户界面，方便无线工程师进行校准操作。
灵活性
提供可配置的参数选项，以适应不同设备和信号的校准需求。
自动化
实现自动化校准流程，减少人工干预和人为误差的发生。

RF知识详细介绍PPT课件

从以上两点可以看出，坏的射频线不但导致loss设置不准确，同样会影响PA工作状态，两者的叠加可能导致功率校准不确定的加剧。
所以，你会看到，同一台机器，使用不同的RF cable线，校准出来的scaling factor有时会相差很大。
解决办法一：Insertion loss及VSWR过大的RF cable线就不要拿来做校准用。
在实际应用中，频率超过1GHz以上的移动通信，就必须充分考虑风云雨雪等气候变化带来的多
5
三、射频(RF)模拟电路与基带(BB)模拟电路的实质区别所在
频率越高，意味着电信号波长越小。
应用于射频电路，其波长可与分立的电路元件的几何尺寸相比拟，电压和电流不再保持空间不变，必须把它们看作是传输的波。
光波通信常与光纤系统一起使用近年来它已成为电子通信系统的一种主要传输介质二选用800mhz900mhz做移动通信的历史必然性20世纪60年代贝尔实验室为预研和规划高级移动电话系统选用了800900mhz频率范围在这个较高频率范围内工作的移动电话公认的优点之一就是可提高频谱利用能力
RF交流
2021/3/7
低频率转换速度，否则快速的频率转换将导致向相邻信道辐射能量（开关谱）。
CHENLI
1
一电磁频谱
1）全部电磁频谱显示了各种业务的大约位置； 2）频谱从次声频（几赫兹）延伸到宇宙射线（ 10^22Hz）； 3）频谱进一步划分成小组或频带，每个频带具有一个描述性的名称和带宽号； 4）国际无线电咨询委员会（CCIR）的频率名称如右表。
2021/3/7
频带号 2
2021/3/7
CHENLI
3
甚高频（Very high frequencies）甚高频（VHF）是30MHz到300MHz范围内的信号，常用于移动通信、船舶和航空通信、商业FM广播（88MHz到108MHz）及频道2-13（54MHz到 216MHz）的商业电视广播。

RF优化原理和方法ppt课件

16
UE和Scanner覆盖对比分析
覆盖问题分析及优化 ——数据分析
UE和Scanner的覆盖对比分析
如果邻区漏配或者软切换参数、小区选择重选参数不合理，就会导致 UE处于连接模式下的激活集内的Best SC，空闲模式下的驻留小区和 Scanner主导小区不一致的情况出现
17
上下行覆盖平衡分析
9
单站检查
站点信息确认
经纬度、配置、海拔高度、周围环境
天馈信息确认
天线型号、方位、倾角、高度等
天馈链路检查
驻波比、主分集RSSI检查、主分集锁定平衡性等
系统参数确认
邻区列表、公共信道发射功率、扰码配置、切换参数
基本功能检查与测试
基本业务呼叫、软切换、更软切换等
单站覆盖检查
10
14
导频强度分析
覆盖问题分析及优化
——数据分析
覆盖弱区域
导频强度分析
通常情况下，覆盖区域内各点 Scanner接收的最强的RSCP要求在95dBm以上。进入WiNOM RNA，分析基于 Scanner的【Best Ec in PNscanner】和【Best Ec/Io in PNscanner】，可以得到弱覆盖区域分布情况。导频的Ec 从Scanner和UE上看都可以看到，在进行覆盖分析的时候，建议最好从 Scanner的数据来看，这样可以避免因邻区漏配而导致UE测量的导频信息不完整的情况。
信号电平随机变化
信号电平随时间和位置的变化而变化；只能用随机过程的概率分布来描述；
信号干扰严重
不同无线系统设备间的杂散、阻塞、交调、邻道等干扰较大，需严格控制
3
陆地移动通信环境的特点
在城市环境中存在着波导效应
