2011年春季学期电力电子技术第三次作业

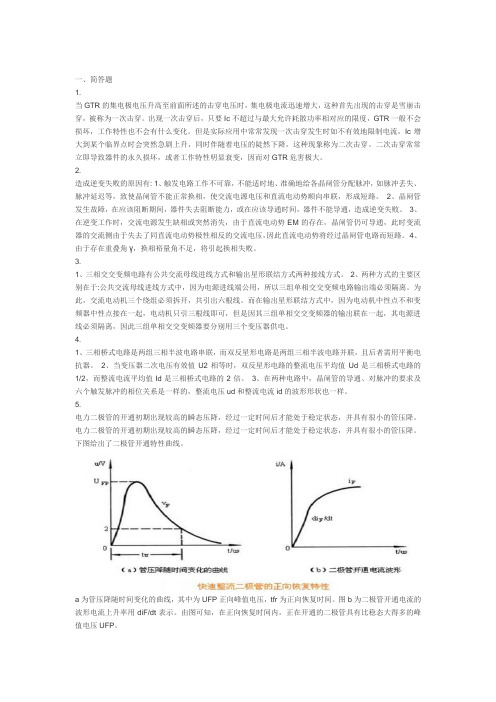

一、简答题1.当GTR的集电极电压升高至前面所述的击穿电压时，集电极电流迅速增大，这种首先出现的击穿是雪崩击穿，被称为一次击穿。

出现一次击穿后，只要Ic不超过与最大允许耗散功率相对应的限度，GTR一般不会损坏，工作特性也不会有什么变化。

但是实际应用中常常发现一次击穿发生时如不有效地限制电流，Ic增大到某个临界点时会突然急剧上升，同时伴随着电压的陡然下降，这种现象称为二次击穿。

二次击穿常常立即导致器件的永久损坏，或者工作特性明显衰变，因而对GTR危害极大。

2.造成逆变失败的原因有: 1、触发电路工作不可靠，不能适时地、准确地给各晶闸管分配脉冲，如脉冲丢失、脉冲延迟等，致使晶闸管不能正常换相，使交流电源电压和直流电动势顺向串联，形成短路。

2、晶闸管发生故障，在应该阻断期间，器件失去阻断能力，或在应该导通时间，器件不能导通，造成逆变失败。

3、在逆变工作时，交流电源发生缺相或突然消失，由于直流电动势EM的存在，晶闸管仍可导通，此时变流器的交流侧由于失去了同直流电动势极性相反的交流电压，因此直流电动势将经过晶闸管电路而短路。

4、由于存在重叠角γ，换相裕量角不足，将引起换相失败。

3.1、三相交交变频电路有公共交流母线进线方式和输出星形联结方式两种接线方式。

2、两种方式的主要区别在于:公共交流母线进线方式中，因为电源进线端公用，所以三组单相交交变频电路输出端必须隔离。

为此，交流电动机三个绕组必须拆开，共引出六根线。

而在输出星形联结方式中，因为电动机中性点不和变频器中性点接在一起，电动机只引三根线即可，但是因其三组单相交交变频器的输出联在一起，其电源进线必须隔离，因此三组单相交交变频器要分别用三个变压器供电。

4.1、三相桥式电路是两组三相半波电路串联，而双反星形电路是两组三相半波电路并联，且后者需用平衡电抗器。

2、当变压器二次电压有效值U2相等时，双反星形电路的整流电压平均值Ud是三相桥式电路的1/2，而整流电流平均值Id是三相桥式电路的2倍。

第三次在线作业单选题(共40道题)收起1.（2.5分）•A、.•B、.•C、.•D、.我的答案：D 此题得分：2.5分2.（2.5分）•A、.•B、.•C、.•D、.我的答案：C 此题得分：2.5分3.（2.5分）•A、.•B、.•C、.我的答案：A 此题得分：2.5分4.（2.5分）•A、.•B、.•C、.•D、.我的答案：B 此题得分：2.5分5.（2.5分）•A、.•B、.•C、.•D、.我的答案：B 此题得分：2.5分6.（2.5分）•A、.•B、.•C、.•D、.我的答案：D 此题得分：2.5分7.（2.5分）•A、.•B、.•C、.我的答案：B 此题得分：2.5分8.（2.5分）•A、.•B、.•C、.我的答案：C 此题得分：2.5分9.（2.5分）•A、.•B、.•C、.我的答案：C 此题得分：2.5分10.（2.5分）•A、.•B、.•C、.我的答案：C 此题得分：2.5分11.（2.5分）•A、.•B、.•C、.我的答案：C 此题得分：2.5分12.（2.5分）•A、.•B、.•C、.我的答案：B 此题得分：2.5分13.（2.5分）•A、.•B、.•C、.14.（2.5分）•A、.•B、.•C、.我的答案：B 此题得分：2.5分15.（2.5分）•A、.•B、.•C、.我的答案：A 此题得分：2.5分16.（2.5分）•A、.•B、.•C、.我的答案：C 此题得分：2.5分17.（2.5分）•A、.•B、.•C、.我的答案：A 此题得分：2.5分18.（2.5分）•A、.•B、.•C、.19.（2.5分）•A、.•B、.•C、.我的答案：B 此题得分：2.5分20.（2.5分）•A、.•B、.•C、.我的答案：A 此题得分：2.5分21.（2.5分）•A、.•B、.•C、.我的答案：B 此题得分：2.5分22.（2.5分）•A、.•B、.•C、.我的答案：C 此题得分：2.5分23.（2.5分）•A、.•B、.•C、.24.（2.5分）•A、.•B、.•C、.我的答案：A 此题得分：2.5分25.（2.5分）•A、.•B、.•C、.•D、.我的答案：D 此题得分：2.5分26.（2.5分）•A、.•B、.•C、.•D、.我的答案：B 此题得分：2.5分27.（2.5分）•A、.•B、.•C、.•D、.我的答案：D 此题得分：2.5分28.（2.5分）•A、.•B、.•C、.•D、.我的答案：A 此题得分：2.5分29.（2.5分）•A、.•B、.•C、.我的答案：B 此题得分：2.5分30.（2.5分）•A、.•B、.•C、.我的答案：A 此题得分：2.5分31.（2.5分）•A、.•B、.•C、.我的答案：C 此题得分：2.5分32.（2.5分）•A、.•B、.•C、.我的答案：B 此题得分：2.5分33.（2.5分）•A、.•B、.•C、.我的答案：B 此题得分：2.5分34.（2.5分）•A、.•B、.•C、.我的答案：B 此题得分：2.5分35.（2.5分）•A、.•B、.•C、.我的答案：B 此题得分：2.5分36.（2.5分）•A、.•B、.•C、.我的答案：B 此题得分：2.5分37.（2.5分）•A、.•B、.•C、.我的答案：B 此题得分：2.5分38.（2.5分）•A、.•B、.•C、.我的答案：B 此题得分：2.5分39.（2.5分）•A、.•B、.•C、.我的答案：A 此题得分：2.5分40.（2.5分）•A、.•B、.•C、.我的答案：C 此题得分：2.5分。

2017-2018年第一学期《电工电子技术基础》课程第三阶段离线作业6-1 答：本征载流子就是本征半导体中的载流子，即电子和空穴。

6-2 答：N型半导体中正电荷量与负电荷量相等，故N型半导体呈电中性。

自由电子主要由杂质原子提供，空穴由热激发形成。

掺入的杂质越多，多子（自由电子）的浓度就越高，导电性能就越强。

而P型半导体中正电荷量与负电荷量相等，故P型半导体呈电中性。

空穴主要由杂质原子提供，自由电子由热激发形成。

掺入的杂质越多，多子（空穴）的浓度就越高，导电性能就越强。

6-9答：A为集电极，B为发射极，C为基极。

因为电流由基极流出，所以为PNP 型。

7-2答：基本原则有：1.输入和输出尽可能离得远一点，这样可有效的防干扰、自激；2.电源电压选择适当一般在几伏到36V之间3.尽量做到共点接地，就近接地，将接地电阻减少到最小4.要兼顾放大能力和失真度5.要有较高的可靠性，能适应适度的电压波动6.不对安全有影响7-3答：输出波形出现了上切顶，即出现了截止失真。

应调整偏置电阻Rb，使其变小。

7-7答：（1）Ub=4V,Ic=3.4/2=1.7mA,（2）rbe=300+61*26/1.7=1233Ω（3）电压放大倍数：Au=-60*2/1.2=100（4）输入电阻RI= R1/R2/rbe =1.2KΩ，输出电阻R0=18/9=2KΩ8-1答：组成：通用型集成运放由输入级、中间级、输出级和偏置电路等四个部分组成。

作用：输入级：输入级由差分式电路组成，利用它的电路对称性可提高整个电路的性能。

中间级：中间电压放大级的主要作用是提高电压增益，它可由一级或多级放大电路组成。

输出级：输出级的电压增益为1，但能为负载提供一定的功率，电路有两个电源供电。

偏置电路：它的作用是向各个放大级提供合适的偏置电流，使之具有合适的静态工作点。

8-2答：理想集成运放是指集成运放的各项指标均为理想特性值。

一个理想集成运放应具各以下基本条件：①差模电压增益为无限大，即Aud，＝∞；②输人电阻为无限大，即Rid＝∞；③输出电阻为零ro＝0；④共模抑制比为无限大，即CMRR＝∞；⑤转换速率为无限大，即sR＝∞；⑥具有无限宽的频带；⑦失调电压、失调电流及其温漂均为零；⑧干扰和噪声均为零。

现代电力电子技术第1次作业一、单项选择题(只有一个选项正确，共4道小题)1. 在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是( )(A) 干扰信号(B) 触发电压信号(C) 触发电流信号(D) 干扰信号和触发信号正确答案：A2. 当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )(A) 导通状态(B) 关断状态(C) 饱和状态(D) 不定正确答案：B3. 晶闸管工作过程中，管子本身产生的管耗等于管子两端电压乘以（）(A) 阳极电流(B) 门极电流(C) 阳极电流与门极电流之差(D) 阳极电流与门极电流之和正确答案：A4. 电阻性负载三相半波可控整流电路，相电压的有效值为U2，当控制角α=0°时，整流输出电压平均值等于（）(A) 1.41U2(B) 2.18U2(C) 1.73U2(D) 1.17U2正确答案：D四、主观题(共14道小题)5. 电力电子技术的研究内容？参考答案：主要包括电力电子器件、功率变换主电路和控制电路。

6. 电力电子技术的分支？参考答案：电力学、电子学、材料学和控制理论等。

7. 电力变换的基本类型？参考答案：包括四种变换类型：（１）整流ＡＣ－ＤＣ（２）逆变ＤＣ－ＡＣ（３）斩波ＤＣ－ＤＣ（４）交交电力变换ＡＣ－ＡＣ。

8. 电力电子系统的基本结构及特点？参考答案：电力电子系统包括功率变换主电路和控制电路，功率变换主电路是属于电路变换的强电电路，控制电路是弱电电路，两者在控制理论的支持下实现接口，从而获得期望性能指标的输出电能。

9. 电力电子的发展历史及其特点？参考答案：主要包括史前期、晶闸管时代、全控型器件时代和复合型时代进行介绍，并说明电力电子技术的未来发展趋势。

10. 电力电子技术的典型应用领域？参考答案：介绍一般工业、交通运输、电力系统、家用电器和新能源开发几个方面进行介绍，要说明电力电子技术应用的主要特征。

11. 电力电子器件的分类方式？参考答案：电力电子器件的分类如下（１）从门极驱动特性可以分为：电压型和电流型（２）从载流特性可以分为：单极型、双极型和复合型（３）从门极控制特性可以分为：不可控、半控及全控型。

2011年12月考试电工电子技术第三次作业.docx2011年12月考试电工电子技术第三次作业一、填空题（本大题共30分，共 15 小题，每小题 2 分）1. 振荡器之所以能获得单一频率的正弦波输出电压，是依靠了振荡器中的______ 。

2. 正弦交流电的三要素是指 ______ 。

3. 在直流电路的计算和分析方法中，戴维宁定理只适用于 ______ 的求解。

4. 对应于N沟道增强型绝缘栅场效应管刚产生导电沟道的栅源电压称为______ 。

5. 通电闭和的触点是 ______ 。

6. 运放在 ______ 条件下工作在线性状态。

7. 如果要将一个最大值为5.1V的模拟信号转换为数字信号,要求模拟信号每变化20mV能使数字信号的最低有效为(LSB)发生变化，应选用 ______ 位的转换器。

8. 乙类放大电路会产生 ______ 失真。

9. 在电源频率和电压保持不变的条件下，调节L使R，L，C串联电路发生谐振，则该电路的电流将 ______ 。

10. 运放在 ______ 条件下工作在饱和状态。

11. 某半导体三极管的参数为:P PP=150PP,P PP=100PP,P(PP)PPP=30P若它工作时的极射电压为10V，则它的集电极电流不超过 ______ 。

12. 一台三相异步电机，其额定转速为1470r/min，电源频率为50 HZ。

在转子转速为同步转速的2/3时，定子旋转磁场对定子的转速为 ______ 。

13. 对有4个节点，8条支路的电路，则可以独立的 ______ 的KVL方程。

14. RLC串联电路中，R=10欧姆，XL=12欧姆，若该电路呈容性，功率因数为0.707，则XC = ______ 。

15. 一台三相异步电机，其额定转速为1470r/min，电源频率为50 HZ。

电动机的同步转速为 ______ 。

二、计算题（本大题共70分，共 7 小题，每小题 10 分）1. 电路如图所示，求输出电压。

第三次作业1、 已知对称三相电路的末端电压及末端三相功率，试写出线路电压降落公式。

答：2sin 2cos 2*ϕϕϕjI I U S I-=⎪⎪⎪⎭⎫⎝⎛=••则有△)2sin 2()2sin 2cos ())(2sin 2cos (ϕϕϕϕϕϕϕIR IXxos j IX IR jX R jI I U -++=+-=• 定义△分别为电压降落及22ϕϕδU U △则有的纵分量及横分量，U ϕ•△2sin 2cos 2ϕϕϕIX IR U += （8-5） 2sin 2cos 2ϕϕδϕIR IX U -= （8-6）将2sin ,2cos 2222ϕϕϕϕϕϕI U Q I U P ==分别代入式（ 8-5）和（8-6）得： △2222ϕϕϕϕU XQ R P U += 2222ϕϕϕϕδU RQ X P U -=2、已知某四结点网络的结点导纳阵Y若从结点2 接出一变压器支路如下图，并新增结点5。

试写出变压器的等值电路与其参数以及新的结点导纳阵。

答：变压器的等值支路与其参数如下图所示：则新的节点导纳矩阵为：3、什么是频率的一次调整、二次调整、三次调整？答：由发电机组调速器调整由负荷变动引起的频率偏移，称为频率的一次调整。

由发电机组的调频器调整负荷变动引起的频率偏移，称为频率的二次调整。

根据预测的负荷曲线，按优化原则在各厂（机组）间进行经济负荷分配，称为三次调整。

4、有功功率负荷的分类？答：有功功率可以分为三大类:（1）变动周期小于10s ，变化幅度小的随机负荷。

（2）变动周期在10s ~180s ，变化幅度较大的负荷。

（3）变动周期最大且变化幅度最大的可预测负荷。

5、在枯水期和洪水期，削峰填谷最优先考虑调整什么类型电厂的功率（不考虑抽水蓄能 电站）？为什么？答：在有水电厂的系统，应充分合理的利用水力资源，避免弃水。

无调节水电厂的全部功率和有调节水库水电厂的强迫功率应首先投入置于负荷曲线的底部。

山西大同大学继续教育学院(新平旺校区）20_ 级专业2012年第一学期《电力电子技术》课程试卷(A）一、填空（每空1分共30分）1、请在空格内标出下面元件的简称：电力晶体管GTR ；可关断晶闸管GTO ；功率场效应晶体管MOSFET ；绝缘栅双极型晶体管IGBT 。

2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。

3、型号为KS100-8的元件表示双向晶闸管、它的额定电压为 800 伏、额定有效电流为 100 安。

4、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。

5、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。

（写出四种即可）6、由晶闸管构成的逆变器换流方式有负载换流和强迫（脉冲）换流。

7、单结晶体管产生的触发脉冲是尖脉冲脉冲；主要用于驱动小功率的晶闸管；锯齿波同步触发电路产生的脉冲为强触发脉冲脉冲;可以触发大功率的晶闸管。

8、为了减小变流电路的开、关损耗，通常让元件工作在软开关状态，软开关电路种类很多，但归纳起来可分为零电压电路与零电流电路两大类。

9、要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用大于60º小于120º的宽脉冲触发；二是用脉冲前沿相差60º的双窄脉冲触发。

10、SPWM脉宽调制型变频电路的基本原理是：对逆变电路中开关器件的通断进行有规律的调制，使输出端得到等高不等宽脉冲列来等效正弦波。

11、交流零触发开关电路就是利用过零触发方式来控制晶闸管导通与关断的.二、选择（每题2分共20分）1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差 A 度。

A、180°，B、60°，c、360°，D、120°2、晶闸管触发电路中,若改变 B 的大小，则输出脉冲产生相位移动,达到移相控制的目的。

2020年春季学期课程作业电力电子技术第3次xxxxxxxx-XXX-参考资料本文档中没有明显的格式错误或有问题的段落需要删除。

以下是对每段话的小幅度改写：1、MCT是一种复合器件，由单极型MOSFET和双极型晶闸管组成。

它具有高输入阻抗、低驱动功率和快速开关的特点，同时也有低导通压降和高压大电流的特点。

2、通态损耗是电力电子器件功率损耗的主要成因。

当器件的开关频率较高时，通态损耗可能成为器件功率损耗的主要因素。

3、PWM调制方式可分为同步调制和异步调制两种，取决于载波和信号波是否同步以及载波比的变化情况。

4、斩控式交流调压和移相式交流调压电路均为电阻性负载，但斩控式交流调压电路的功率因数接近1.5、IGBT是一种达林顿结构器件，由BJT作为主导元件和MOSFET作为驱动元件组成。

6、在三相半波有源逆变电路中，晶闸管在整流状态下主要承受反向电压，在逆变状态下主要承受正向电压。

名词解释题：1、PWM技术是一种控制半导体开关元件的导通与关断时间比对脉冲的宽度进行调制的技术，通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。

2、动态均流主要是指对开通与关断过程中并联各元件间动态电流的均衡措施。

3、GTR是大功率晶体管的简称。

4、动态均压是指对开通与关断瞬态时各元件间电压分配的均衡措施，主要是解决串联元件开通和关断的不一致问题。

XXX：1、有源逆变失败的原因可能包括过压、过流、过温等因素，也可能是由于设计不合理、元件质量差或使用不当等原因导致的。

逆变器出现哪些故障？造成这些故障的原因是什么？逆变器可能会出现以下故障：1.触发电路工作不可靠，不能适时地、准确地给各晶闸管分配脉冲，如脉冲丢失、脉冲延迟等，致使晶闸管不能正常换相，使交流电源电压和直流电动势顺向串联，形成短路。

2.晶闸管发生故障，在应该阻断期间，器件失去阻断能力，或在应该导通时间，器件不能导通，造成逆变失败。

3.在逆变工作时，交流电源发生缺相或突然消失，由于直流电动势EM的存在，晶闸管仍可导通，此时变流器的交流侧由于失去了同直流电动势极性相反的交流电压，因此直流电动势将经过晶闸管电路而短路。

第3次作业次作业一、填空一、填空1、时间响应由、时间响应由 响应和响应和响应和 响应两部分组成。

响应两部分组成。

响应两部分组成。

瞬态、稳态瞬态、稳态瞬态、稳态2、)()()(0w ww jG x y A ==为系统的为系统的，它描述系统对不同频率输入信号的，它描述系统对不同频率输入信号的稳态响应幅值衰减（或放大）的特性。

)()(w w f j G Ð=为系统的为系统的 ，它描述，它描述系统对不同频率输入信号的稳态响应，相位迟后)0(<f 或超前)0(>f 的特性。

的特性。

幅频特性，幅频特性，幅频特性， 相频特性相频特性相频特性 3、频率响应是、频率响应是 响应。

响应。

响应。

正弦输入信号的稳态正弦输入信号的稳态正弦输入信号的稳态 4、惯性环节的传递函数为、惯性环节的传递函数为 。

Tss G +=11)(5、当输入信号的角频率ω在某一范围内改变时所得到的一系列频率的响应称为这个系统的频率特性。

频率特性。

6、控制系统的时间响应，可以划分为瞬态和稳态两个过程。

瞬态过程是指系统从、控制系统的时间响应，可以划分为瞬态和稳态两个过程。

瞬态过程是指系统从 到接近最终状态的响应过程；稳态过程是指时间t 趋于趋于 时系统的输出状态。

时系统的输出状态。

时系统的输出状态。

初始状态初始状态初始状态 无穷无穷无穷7、若系统输入为t A w sin ，其稳态输出相应为)sin(f w +t B ，则该系统的频率特性可表示为 。

fj e AB8、2型系统的对数幅频特性低频渐近线斜率为型系统的对数幅频特性低频渐近线斜率为 。

–。

–。

–40dB/dec 40dB/dec 9、对于一阶系统，当ω由0→∞时，矢量D(j ω)逆时针方向旋转2p，则系统是稳定的。

否则系统不稳定。

则系统不稳定。

二、选择二、选择1、根据下列几个系统的特征方程，可以判断肯定不稳定的系统为（、根据下列几个系统的特征方程，可以判断肯定不稳定的系统为（ 2 2 2 ））A 023=+++d cs bs as ； B 0234=+-++d cs bs as s ；C 0234=++++e ds cs bs as ；其中e d c b a 、、、、均为不等于零的正数。

2011年春季学期电工电子技术第三次作业一、填空题（本大题共30分，共 10 小题，每小题 3 分）1. 在直流电路的计算和分析方法中，戴维宁定理只适用于 ______ 的求解。

2. 为了提高功率放大器的输出功率和效率，三极管放大电路应工作在 ______ 状态，而要避免交越失真，则应工作在 ______ 状态。

3. 组合开关是 ______ 。

4. 某感性负载用并联电容器法提高电路的功率因数后，该负载的无功功率Q将______ 。

5. 主回路的熔断器起 ______ 保护。

6. 运放在工作在饱和状态时，它的输入端近似为 ______ ，但 ______ 不成立。

7. 在电源频率和电压保持不变的条件下，调节L使R，L，C串联电路发生谐振，则该电路的电流将 ______ 。

8.9. 某半导体三极管的参数为:若它工作时的极射电压为10V，则它的集电极电流不超过 ______ 。

10. 一台三相异步电机，其额定转速为1470r/min，电源频率为50 HZ。

电动机的同步转速为 ______ 。

二、计算题（本大题共70分，共 7 小题，每小题 10 分）1. 一台4极异步电动机，电源频率f1=50Hz，额定转速nN=1440r/min。

求电动机在额定转速下的转差率SN 及转子电流频率f2。

2. 求图示电路的阻抗Z ab3. 单脉冲输出电路如图所示，设触发器的初态为 0 ，试画出 Q1、、 Q2和 Y的波形4. 图示电路中，已知：U S1 =70V ，U S2= 5V ，U S3 =15V ，R 1 =R6 =1 Ω，R 2 =4 Ω，R 3 = 15 Ω，R 4 = 0.5 Ω，R 5= 9.5 Ω，R 7 = 5 Ω。

用基尔霍夫定律求图示电路中的电位V A，V B和电压U AB 。

5. 在双极型晶体管放大电路中，测得3个晶体管的各个电极电位如图所示。

判断题各晶体管的类型，并区分e、b、c三个电极。

6. 试分析图中电路的功能。
