地下管道混凝土浇筑技术交底
本文档旨在介绍地下管道混凝土浇筑的技术要点和交底事项。
混凝土浇筑是确保地下管道稳固和耐久性的关键步骤之一。
1. 浇筑前准备
在进行混凝土浇筑前，需要进行以下准备工作：
- 清理施工区域，确保地面平整并清除杂物。
- 检查管道的安装位置和固定情况，确保无误。
- 准备好所需的混凝土材料，包括水泥、砂子和骨料。
2. 混凝土配比
根据地下管道的要求，合理配比混凝土材料，确保混凝土的强度和可靠性。
具体配比可以根据工程要求和建筑规范进行确定。
3. 浇筑技术要点
在进行混凝土浇筑时，需要注意以下技术要点：
- 混凝土应从远离施工现场的位置开始倒入，慢慢填满管道的空间。
- 确保混凝土充分震实，可采用振捣或压实等方法。
- 钢筋和管道之间要留出足够的间隙，以避免发生腐蚀和热胀冷缩等问题。
4. 浇筑完后的处理
混凝土浇筑完成后，还需进行以下处理：
- 及时进行养护，包括保持湿润和遮阳等。
- 检查混凝土的均匀性和质量，确保无明显缺陷。
请确保施工人员熟悉并遵守相关建筑规范和安全操作规程，确保混凝土浇筑工作的质量和安全性。
以上是对地下管道混凝土浇筑技术交底的简要说明，如有疑问或需要进一步的技术指导，请及时与相关负责人联系。

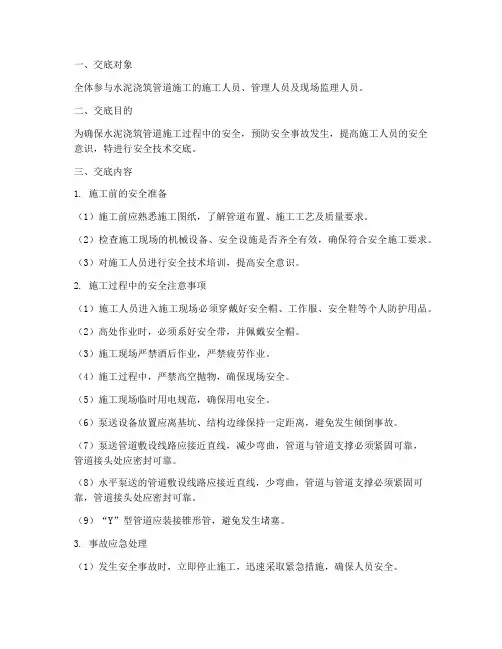

一、交底对象全体参与水泥浇筑管道施工的施工人员、管理人员及现场监理人员。
二、交底目的为确保水泥浇筑管道施工过程中的安全，预防安全事故发生，提高施工人员的安全意识，特进行安全技术交底。
三、交底内容1. 施工前的安全准备（1）施工前应熟悉施工图纸，了解管道布置、施工工艺及质量要求。
（2）检查施工现场的机械设备、安全设施是否齐全有效，确保符合安全施工要求。
（3）对施工人员进行安全技术培训，提高安全意识。
2. 施工过程中的安全注意事项（1）施工人员进入施工现场必须穿戴好安全帽、工作服、安全鞋等个人防护用品。
（2）高处作业时，必须系好安全带，并佩戴安全帽。
（3）施工现场严禁酒后作业，严禁疲劳作业。
（4）施工过程中，严禁高空抛物，确保现场安全。
（5）施工现场临时用电规范，确保用电安全。
（6）泵送设备放置应离基坑、结构边缘保持一定距离，避免发生倾倒事故。
（7）泵送管道敷设线路应接近直线，减少弯曲，管道与管道支撑必须紧固可靠，管道接头处应密封可靠。
（8）水平泵送的管道敷设线路应接近直线，少弯曲，管道与管道支撑必须紧固可靠，管道接头处应密封可靠。
（9）“Y”型管道应装接锥形管，避免发生堵塞。
3. 事故应急处理（1）发生安全事故时，立即停止施工，迅速采取紧急措施，确保人员安全。
（2）立即报告现场负责人，及时启动应急预案。
（3）对受伤人员进行现场急救，并迅速送往医院治疗。
4. 施工后的安全工作（1）施工完成后，对施工现场进行清理，确保无安全隐患。
（2）对施工人员进行安全教育培训，提高安全意识。
（3）对施工现场的安全设施进行检查，确保其完好有效。
四、交底要求1. 施工人员应认真学习本交底内容，确保掌握各项安全措施。
2. 施工过程中，严格遵守安全操作规程，确保施工安全。
3. 施工现场负责人应加强对施工人员的安全管理，确保安全施工。
五、交底时间年月日六、交底人（签名）七、审核人（签名）八、备注1. 本交底模板仅供参考，具体交底内容应根据实际情况进行调整。
大家好！今天，我们召开这次会议，主要是为了对砼浇筑施工中的安全技术进行交底，确保施工过程中的安全。
下面，我将从以下几个方面进行讲解。
一、施工人员的安全教育1. 施工人员进入施工现场必须进行入场安全教育，经考核合格后方可进入施工现场。
2. 作业人员进入施工现场必须戴合格安全帽，系好下颚带，锁好带扣。
3. 施工人员要严格遵守操作规程，确保振捣设备安全可靠。
二、砼浇筑前的准备工作1. 施工前应检查运输道路和工具，确认安全。
2. 使用汽车、罐车运送混凝土时，现场道路应平整坚实，必须专人指挥，指挥人员应站在车辆侧面。
卸料时，车轮应挡掩。
3. 浇注作业必须设专人指挥，分工明确。
4. 混凝土振捣器使用前必须经电工检验确认合格后方可使用。
开关箱内必须装设漏电保护器，插座插头应完好无损，电源线不得破皮漏电；操作者必须穿绝缘鞋(胶鞋)，戴绝缘手套。
三、砼浇筑过程中的安全注意事项1. 浇注框架梁、柱、墙时，应搭设操作平台，铺满绑牢跳板，严禁直接站在模板或支架上操作。
2. 使用溜槽、串桶时必须固定牢固，操作部位应设护身栏，严禁站在溜槽上操作。
3. 用料斗吊运砼时，要与信号工密切配合，缓慢升降，防止料斗碰撞伤人。
4. 砼振捣时，操作人员必须戴绝缘手套，穿绝缘鞋，防止触电。
5. 夜间施工照明行灯电压不得大于36V，行灯、流动闸箱不得放在墙模平台或顶板钢筋上，遇有大风、雨、雪、大雾等恶劣天气应停止作业。
6. 雨季施工要注意电气设备的防雨、防潮、防触电。
四、砼浇筑后的安全工作1. 浇注完成后，应及时清理施工现场，确保安全通道畅通。
2. 严禁在施工区域吸烟、饮酒。
3. 作业完成后，操作人员应离开施工现场，确保自身安全。
最后，希望大家在施工过程中，严格遵守各项安全规定，提高安全意识，确保自身和他人的生命安全。
如有任何疑问，请及时向我或现场安全员反映。
谢谢大家！。
一、交底对象：本次安全技术交底对象为参与砼管道安装的施工人员、管理人员及监理人员。
二、交底内容：1. 工程概况（1）工程名称：______工程（2）工程地点：______地点（3）工程规模：______规模（4）施工周期：______施工周期2. 砼管道安装工艺流程（1）测量放线：根据设计图纸进行测量放线，确保管道安装位置准确。
（2）基础处理：对管道基础进行清理，确保基础平整、坚实。
（3）管道预制：根据设计要求预制管道，确保管道尺寸、形状符合要求。
（4）管道运输：采用合适的运输方式将管道运至施工现场。
（5）管道安装：按照设计要求进行管道安装，确保管道连接牢固、密封。
（6）管道检验：对安装完成的管道进行检查，确保质量合格。
3. 安全注意事项（1）施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。
（2）施工前必须进行安全教育和培训，确保每位施工人员了解并掌握安全操作规程。
（3）施工现场应设置明显的安全警示标志，如“危险区域”、“禁止通行”等。
（4）施工过程中应保持现场整洁，不得堆放杂物，防止滑倒、摔伤。
（5）高空作业时，必须使用安全带，并做好安全防护措施。
（6）施工机械操作人员必须持证上岗，严格按照操作规程进行操作。
4. 应急措施（1）发生触电事故时，立即切断电源，并进行急救。
（2）发生高处坠落事故时，立即组织人员救援，并拨打急救电话。
（3）发生物体打击事故时，立即组织人员撤离现场，并进行现场处理。
（4）发生火灾事故时，立即拨打火警电话，并组织人员使用灭火器进行初期灭火。
三、交底要求：1. 施工人员应认真听取安全技术交底，确保理解并掌握安全操作规程。
2. 施工过程中应严格遵守安全技术交底要求，不得擅自更改操作规程。
3. 施工管理人员应加强对施工现场的监督检查，确保安全技术措施得到有效执行。
4. 监理人员应按照监理合同要求，对施工现场的安全技术措施进行监督检查。
四、交底时间：本次安全技术交底时间为______年______月______日______时。
一、交底对象本次安全技术交底对象为混凝土管道施工人员、管理人员及监督人员。
二、交底内容1. 安全生产方针和目标认真学习并贯彻执行国家安全生产法律法规，牢固树立“安全第一、预防为主、综合治理”的安全生产方针，确保混凝土管道施工安全。
2. 施工现场安全规定（1）进入施工现场必须戴好安全帽，扣好帽带；穿防滑鞋，禁止穿拖鞋、赤脚等进入施工现场；酒后严禁进入施工现场；严禁高空抛物；施工现场严禁游烟，抽烟到指定地点；遵守施工现场临时用电规范；进入楼层走安全通道。
（2）操作人员必须身体健康，持有效操作证，方可独立操作。
（3）脚手架、工作平台和斜道应绑扎牢固。
若有探头板应及时绑扎搭好，脚手架上的钉子等障碍物应清除干净。
高处作业或较深的地下作业，必须设有供操作人员上下的走道。
（4）夜间施工应有足够的照明，临时电线必须架空在2.5m高以上。
在深坑和潮湿地点施工必须使用低压安全照明。
（5）所有电气设备的修理拆换工作应由电工进行，严禁混凝土操作工自行拆动。
（6）泵送设备放置应离基坑、结构边缘保持一定距离。
在布料杆动作范围内无障碍物，无高压线。
3. 混凝土管道施工安全操作规程（1）浇筑混凝土使用的软管必须连接牢固，软管在浇筑混凝土时不得贴于板面，不得使软管发生扭转变形。
（2）浇筑核心筒墙时，架设临时脚手架，周边并排铺设三块脚踏板，禁止站在墙钢筋或者脚手架等临时支撑上工作，建筑物外侧必须有防护栏杆。
（3）建筑物外围墙及施工段的边沿柱梁板混凝土时，外部搭设脚手架并挂安全网，如脚手架距离建筑物超过20cm时，要将空隙部位牢固遮盖并铺设安全网。
（4）夜间浇筑混凝土时要有足够的照明，值班人员配备强光手电。
（5）浇筑梁板混凝土时，看模人员不得站在已经浇筑完毕或正在浇筑的部位下方。
（6）在浇筑混凝土时后台放料的人应站在直管的一侧，直管用木盒扣住，以防堵管时爆管伤人。
（7）堵管时用木方敲打堵管处，并在泄压后方可靠近进行卸管操作。
（8）浇筑过程中施工人员不得在爬架上休息。
一、工程概况本次工程为市政给排水管道工程，管道材质为混凝土管，主要安装地点为XXX道路。
工程总长度为XXX米，共需安装混凝土管XXX根。
二、施工准备1. 施工人员：施工人员需具备相关施工经验，并经过安全技术培训，确保具备安全操作技能。
2. 施工材料：混凝土管、橡胶圈、紧固件、填料等。
3. 施工设备：吊车、切割机、焊接机、水平尺、测量仪器等。
4. 施工安全防护用品：安全帽、安全带、防尘口罩、防护眼镜、手套等。
三、安全技术交底1. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，确保施工人员及过往行人的安全。
（2）施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。
（3）施工现场应加强巡查，发现安全隐患及时整改。
2. 混凝土管运输与堆放（1）混凝土管运输过程中，应采取防滑、防倾倒措施，确保运输安全。
（2）混凝土管堆放时，应按照规格、型号分类堆放，堆放高度不得超过1.5米。
3. 混凝土管安装（1）安装前，应对混凝土管进行检查，确保管道无裂缝、破损等缺陷。
（2）安装过程中，应按照设计要求进行，确保管道安装平直、牢固。
（3）安装过程中，应保持施工现场整洁，及时清理施工垃圾。
（4）安装完毕后，应对管道进行验收，确保管道安装质量符合要求。
4. 焊接作业（1）焊接作业人员应持证上岗，确保具备焊接技能。
（2）焊接过程中，应采取防风、防雨、防尘等措施。
（3）焊接设备应定期检查、维护，确保设备正常运行。
（4）焊接作业区域应设置警示标志，提醒施工人员注意安全。
5. 高处作业（1）高处作业人员应佩戴安全带，并确保安全带正确使用。
（2）高处作业区域应设置安全防护设施，如安全网、防护栏杆等。
（3）高处作业过程中，应保持注意力集中，防止坠落事故发生。
四、应急措施1. 事故报告：一旦发生安全事故，应立即停止施工，并及时上报相关部门。
2. 事故处理：根据事故原因，采取相应的应急措施，如现场救援、事故调查等。
3. 事故预防：加强安全教育培训，提高施工人员的安全意识，预防安全事故发生。
混凝土管道施工技术交底一、工程概述本次施工涉及的混凝土管道主要用于_____（具体工程名称）的_____（具体用途，如排水、供水等）系统。
管道的规格为_____，总长度约为_____米。
施工区域位于_____（具体地点），施工环境较为复杂，需要充分考虑周边的地形、地貌和现有建筑物等因素。
二、施工准备1、技术准备熟悉施工图纸和相关规范，明确管道的走向、坡度、管径等技术要求。
进行技术交底，确保施工人员了解施工工艺和质量标准。
2、材料准备混凝土管道：选择质量合格、规格符合设计要求的管道，检查管道的外观有无裂缝、破损等缺陷。
接口材料：根据管道的接口形式，准备相应的密封材料，如橡胶圈等。
砂石料：选用级配良好、质地坚硬的砂石料，确保混凝土的质量。
水泥：选用符合国家标准的水泥，并进行检验，确保其质量合格。
3、施工机具准备挖掘机：用于管沟的开挖。
起重机：用于管道的吊运和安装。
水准仪、全站仪：用于测量放线和控制管道的高程和中心线。
振捣器：用于混凝土的振捣。
4、现场准备清理施工区域内的障碍物和杂物，保证施工场地平整。
设置临时排水设施，防止施工过程中积水。
测量放线，确定管沟的中心线和开挖边线。
三、管沟开挖1、按照测量放线的结果，使用挖掘机进行管沟开挖。
开挖时应注意控制管沟的深度和坡度，确保符合设计要求。
2、管沟底部应预留 10 20 厘米的土层作为人工清理层，防止超挖。
3、如遇地下水位较高的情况，应采取降水措施，如井点降水、集水坑排水等，确保管沟内无积水。
4、管沟开挖完成后，应进行验槽，检查管沟的尺寸、坡度、基底土质等是否符合要求。
如有不符合要求的地方，应及时进行处理。
四、管道基础施工1、根据设计要求，选择合适的管道基础形式，如砂基础、混凝土基础等。
2、砂基础施工时，应分层铺设、夯实，确保基础的密实度。
3、混凝土基础施工时，应先支设模板，然后浇筑混凝土。
混凝土应振捣密实，表面平整。
4、管道基础施工完成后，应进行养护，养护时间不少于 7 天。
钢筋混凝土排水管技术交底钢筋混凝土排水管技术交底一、引言本旨在对钢筋混凝土排水管的相关技术进行详细交底，包括管材选用、施工工艺、质量控制等内容，以确保排水系统的稳定运行和施工质量的高标准。
二、管材选用2.1 材料概述钢筋混凝土排水管材料应符合相关标准要求，常用的材料包括水泥、砂、石子、钢筋等。
材料的选用应严格按照设计要求和施工规范进行，以保证管道的强度和耐久性。
2.2 管径和壁厚选用根据排水量和施工条件，合理选择管道的直径和壁厚。
在确定管径时，要考虑到排水量、流速、管道坡度等因素，以保证排水的顺畅和防止堵塞。
2.3 管件配套选用管件的选用应符合设计要求，同时要与管材相匹配，确保连接的牢固和密封。
在选购管件时，要注意检查其外观质量和尺寸精度，以免影响管道的使用效果。
三、施工工艺3.1 基底处理在进行钢筋混凝土排水管施工前，需要对基底进行处理，包括清理、修整和压实。
要确保基底平整、无杂物和坑洞，并达到与排水管道相适应的强度要求。
3.2 管道安装根据设计要求和施工图纸，将排水管材切割为适当的长度，进行脱模处理。
然后将管道逐段安装，注意保持管道的水平和坡度，确保排水方向正确。
3.3 管道连接管道的连接应使用适当的连接件，如橡胶圈、管件等。
连接过程中要保持连接件的牢固和密封，避免漏水和渗漏。
3.4 管道支撑管道的支撑应均匀、稳固，以保证管道的稳定和安全。
支撑方式可以采用支架、支座等，要注意支撑点的位置和数量。
四、质量控制4.1 材料检验在施工前，对所采购的材料进行检验，包括管材、砂石、水泥等。
检验要求符合相关标准，确保材料的质量达到设计要求。
4.2 工艺控制依据施工图纸和施工规范，对施工工艺进行控制。
包括管道的安装质量、连接牢固性、坡度控制等方面的检查和验收。
4.3 质量检测进行管道的质量检测，包括管道的密封性、压力试验等。
确保管道符合设计要求，并通过相关测试。
5、附件列表：- 技术图纸- 施工方案- 材料测试报告- 质量检测报告6、法律名词及注释：- 《建筑法》：中华人民共和国建筑行业相关法律法规- 《混凝土技术规范》：用于指导混凝土工程施工的技术规范。
一、交底目的为确保砼管道铺设工程的安全顺利进行，保障施工人员的人身安全和工程质量，特制定本安全技术交底。
二、交底对象所有参与砼管道铺设工程的施工人员、技术人员、管理人员。
三、交底内容1. 入场安全教育施工人员进入施工现场前，必须接受入场安全教育，了解工程概况、安全注意事项、操作规程等，并经考核合格后方可进入施工现场。
2. 个人防护作业人员必须佩戴合格的安全帽，系好下颚带，锁好带扣；穿着符合安全要求的劳动防护用品，如绝缘手套、绝缘鞋等。
3. 施工准备施工前，应检查施工现场的安全设施，如防护栏、警示标志等是否齐全有效。
确保施工材料、工具、设备等符合安全要求。
4. 管道铺设操作规程- 管道铺设前，应检查管道的材质、规格、尺寸是否符合设计要求，确保管道质量。
- 管道铺设时，应严格按照设计图纸和施工规范进行，确保管道位置、标高、坡度等符合要求。
- 管道连接时，应使用符合要求的连接件，确保连接牢固可靠。
- 管道铺设过程中，应避免管道受损、变形、扭曲等。
5. 高处作业安全- 高处作业时，应搭设安全防护设施，如脚手架、安全网等，确保作业人员安全。
- 作业人员必须佩戴安全带，并正确使用。
- 高处作业区域应设置警示标志，防止他人误入。
6. 电气安全- 管道铺设过程中，如需进行电气作业，应严格遵守电气安全规程，确保电气设备安全可靠。
- 电气设备应定期检查、维护，防止漏电、短路等事故发生。
7. 机械安全- 使用机械设备时，应确保设备处于良好状态，并严格遵守操作规程。
- 机械作业区域应设置警示标志，防止他人误入。
8. 环境保护- 施工过程中，应采取措施减少对环境的影响，如噪音、粉尘、废水等。
9. 应急处理- 施工现场应配备必要的应急救援器材和设施，如急救箱、消防器材等。
- 施工人员应熟悉应急处理流程，一旦发生事故，能迅速采取有效措施进行处置。
四、交底要求1. 施工人员应认真学习本安全技术交底，了解工程安全风险，提高安全意识。
一、交底目的为确保混凝土管道施工过程中的安全，提高施工人员的安全意识，防止安全事故的发生，特制定本安全技术交底。
二、适用范围本交底适用于混凝土管道的施工、安装、验收等全过程。
三、交底内容1. 施工人员安全要求（1）施工人员必须经过专业培训，持有相关操作资格证书。
（2）施工人员进入施工现场必须佩戴安全帽、防护眼镜、手套等个人防护用品。
（3）施工人员应遵守施工现场的安全规定，不得酒后上岗、疲劳作业。
2. 施工现场安全措施（1）施工现场应设置明显的警示标志，警示施工区域、危险区域等。
（2）施工现场应设置安全通道，确保施工人员通行安全。
（3）施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。
3. 混凝土管道施工安全要点（1）施工前，应对施工现场进行勘察，了解地质情况，确保施工安全。
（2）施工过程中，应严格按照设计图纸和施工规范进行施工。
（3）混凝土管道施工应采用机械化作业，减少人工操作，降低安全风险。
（4）混凝土管道施工过程中，应注意以下几点：a. 确保混凝土配合比准确，防止混凝土质量不合格。
b. 严格控制混凝土浇筑速度，防止发生管道爆裂。
c. 在管道安装过程中，注意管道的连接，确保连接牢固。
d. 管道施工完成后，应进行外观检查，确保管道无裂缝、变形等质量问题。
4. 混凝土管道验收安全要点（1）验收前，应对施工现场进行清理，确保验收环境安全。
（2）验收过程中，应严格按照验收标准进行，确保验收质量。
（3）验收过程中，应注意以下几点：a. 验收人员应佩戴防护用品，确保自身安全。
b. 验收过程中，发现安全隐患，应立即停止验收，并采取措施整改。
c. 验收完成后，应将验收结果记录在案，作为工程档案保存。
四、应急措施1. 施工过程中发生安全事故，应立即停止施工，启动应急预案。
2. 施工人员应掌握基本的急救知识，如心肺复苏、止血等。
3. 施工现场应配备必要的急救药品和器材。
五、交底总结本安全技术交底旨在提高混凝土管道施工过程中的安全意识，确保施工人员生命财产安全。
预应力钢筋混凝土排水管道施工1 适用范围适用于城市工程中压力小于0 .1MPa的预应力钢筋混凝土排水管道工程施工。
2 施工准备2.1 技术准备1.施工前做好施工图纸的会审，编制施工组织设计及做好技术交底工作。
2.施工前对现况管线构筑物的平面位置和高程与施工管线的关系，经核实后，将了解和掌握的情况标注在图纸上。
3.完成施工交接桩、复测工作，并进行护桩及加密桩点布置。
4.管节的水压试验、砂浆配合比、回填土的最佳密实度试验已完成。
2.2 材料要求1.预应力钢筋混凝土管(1)管材混凝土设计强度等级不得低于40MPa,管道抗渗性能检验压力试验合格，抗裂性能达到抗裂检验压力指标要求。
(2)承口和插口工作面光洁平整，局部凹凸度用尺量不超过2mm，不应有蜂窝、灰渣、刻痕和脱皮现象，钢筋保护层厚度不得超过止胶台高度。
(3)管体内外表面应无露筋、空鼓、蜂窝、裂纹、脱皮、碰伤等缺陷，保护层不得有空鼓、裂纹、脱落。
管体外表面应有标记，应有出厂合格证，注明管材型号、出厂水压试验的结果、制造及出厂日期、厂质检部门签章。
2.接口胶圈(1)承插式钢筋混凝土排水管道接口所采用的密封胶圈，应采用耐腐蚀的专用橡胶材料制成。
密封胶圈使用前必须逐个检查，不得有割裂、破损、气泡、飞边等缺陷。
其硬度、压缩率、抗拉力、几何尺寸等均应符合有关规范及设计规定。
(2)密封胶圈应有出厂检验质量合格的检验报告。
产品到达现场后，应抽检5%的密封橡胶圈的硬度、压缩率和抗拉力，其值不应小于出厂合格标准。
3.水泥：采用强度等级32.5以上的硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥。
水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试，其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》(GB 175)等的规定。
当对水泥质量有怀疑或水泥出广超过3个月时，在使用前必须进行复试，并按复试结果使用。
不同品种的水泥不得混合使用。
4.砂：采用坚硬、洁净、级配良好的天然砂，含泥量不得大于2%。
砂的品种、质量应符合国家现行标准《普通混凝土用砂质量标准及检验方法》(JGJ 52)的要求，进场后按有关规定进行取样试验合格。
5.钢丝网：宜选用无锈、无油垢，符合设计要求的钢丝网。
2.3 机具设备1.设备：根据埋设管线直径大小，选择适宜的汽车吊、挖掘机、自卸载重汽车、机动翻斗车、运输车辆、推土机、压路机、振动夯、蛙式打夯机、切管机、发电机、倒链、手拉葫芦、千斤顶、钢筋弯曲机、钢筋切断机、卷扬机、吊具、管堵、空气压缩机等。
2.工具：浆筒、刷子、铁抹子、弧形抹子、盒尺、角尺、水平尺、线坠、铅笔、扳手、钳子、螺丝刀、錾子、手锤、打气筒、普通压力表、秒表等。
2.4 作业条件1.地下管线和其他设施经物探和坑探调查清楚。
地上、地下管线设施拆迁或加固措施已完成，施工期交通疏导方案、施工便桥经有关主管部门批准。
2.现场“三通一平”已完成，地下水位降至槽底0.5m以下。
3.施工技术方案已办理审批手续。
3 施工工艺3.1 工艺流程1.承插式柔性接口混凝土排水管道测量放线→开槽、验槽→管道基础→下管、稳管→挖接头工作坑→对口→闭水试验或闭气试验→回填土方2.平基法安装混凝土排水开槽、验槽→浇筑混凝土平基→养护→下管→安管→浇筑管座混凝土→抹带接口→养护→闭水试验→回填3.四合一法安装混凝土排水管道开槽、验槽→支模→下管→排管→浇筑平基混凝土→稳管→做管座→抹带→养护→闭水试验→回填4.垫块法安装混凝土排水管道预制垫块开槽、验槽→安垫块→下管→在垫块上安管→支模→浇筑混凝土基础→接口→养护→闭水试验→回填3.2 操作工艺1.沟槽开挖及验槽(1)测量放线参照y.3管线工程施工测量”执行。
(2)沟槽降水、沟槽开挖、边坡设置及沟槽支护等参照“3.1管线基坑明挖土方”施工。
(3)验槽：基底标高、坡度、宽度、轴线位置、基底土质应符合设计要求。
2.承插式柔性接口混凝土排水管道(1)管道基础1)土弧基础：采用土弧基础的排水管道铺设见图3-11所示。
开槽后应测放中心线，人工修整土弧，土弧的弧长、弧高应按设计要求放线、施工，以保证土弧包角的角度。
图3一11采用土弧基础的排水管道铺设2)砂砾垫层基础：采用砂砾垫层基础的排水管道铺设见图3一12所示。
在槽底铺设设计规定厚度的砂砾垫层，并用平板振动夯夯实。
夯实平整后，测中心线，修整弧形承托面，并应预留沉降量。
垫层宽度和深度必须严格控制，以保证管道包角的角度。
中粗砂或砂砾垫层与管座应密实，管底面必须与中粗砂或砂砾垫层与管座紧密接触。
中粗砂或砂砾垫层与管座施工中不得泡水，槽底不得有软泥。
图3－12采用砂砾垫层基础的排水管道铺设3）四点支承法：采用四点支承法的排水管道铺设见图3-13所示。
按设计要求在槽底开挖轴向凹槽（窄槽），铺设砂砾、摆放特制混凝土楔块，压实砂砾垫层（压实度同砂砾垫层基础），复核砂砾垫层和混凝土楔块高程。
图3一13采用四点支承法的排水管道铺设(2)下管、稳管1)管道进场检验：管节安装前应进行外观检查，检查管体外观及管体的承口、插口尺寸，承口、插口工作面的平整度。
用专用量径尺量并记录每根管的承口内径、插口外径及其椭圆度，承插口配合的环向间隙，应能满足选配的胶圈要求。
2)管道下管：采用专用高强尼龙吊装带，以免伤及管身混凝土。
吊装前应找出管体重心，做出标志以满足管体吊装要求。
下管时应使管节承口迎向流水方向。
下管、安管不得扰动管道基础。
3)稳管：管道就位后，为防止滚管，应在管两侧适当加两组四个楔形混凝土垫块。
管道安装时应将管道流水面中心、高程逐节调整，确保管道纵断面高程及平面位置准确。
每节管就位后，应进行固定，以防止管子发生位移。
稳管时，先进人管内检查对口，减少错口现象。
管内底高程偏差在±l0mm内，中心偏差不超过l0mm，相邻管内底错口不大于3mm。
(3)挖接头工作坑：在管道安装前，在接口处挖设工作坑，承口前大于等于600mm，承口后超过斜面长，两侧大于管径，深度大于等于200mm，保证操作阶段管子承口悬空，见图3－14。
(4)对口1)清理管膛、管口：将承插口内的所有杂物予以清除，并擦洗干净，然后在承口内均匀涂抹非油质润滑剂。
2)清理胶圈：将胶圈上的粘接物清擦干净，并均匀涂抹非油质润滑剂。
3)插口上套胶圈：密封胶圈应平顺、无扭曲。
安管时，胶圈应均匀滚动到位，放松外力后，回弹不得大于l0mm，把胶圈弯成心形或花形（大口径）装入承口槽内，并用手沿整个胶圈按压一遍，确保胶圈各个部分不翘不扭，均匀一致卡在槽内。
橡胶圈就位后应位于承插口工作面上。
4)顶装接口①顶装接口时，采用龙门架，对口时应在已安装稳固的管子上拴住钢丝绳，在待拉入管子承口处架上后背横梁，用钢丝绳和倒链连好绷紧对正，两侧同步拉倒链，将已套好胶圈的插口经撞口后拉入承口中。
注意随时校正胶圈位置和状况。
②安装时，顶、拉速度应缓慢，并应有专人查胶圈滚入情况，如发现滚入不均匀，应停止顶、拉，用凿子调整胶圈位置，均匀后再继续顶、拉，使胶圈达到承插口的预定位置。
③管道安装应特别注意密封胶圈，不得出现“麻花”、“闷鼻”、“凹兜”、“跳井”、“外露”等现象。
倒链拉入法安管示意见图3一15、图3－16。
5)检查中线、高程：每一管节安装完成后，应校对管体的轴线位置与高程，符合设计要求后，即可进行管体轴向锁定和两侧固定。
6)用探尺检查胶圈位置：检查插口推人承口的位置是否符合要求，用探尺仲人承插口间隙中检查胶圈位置是否正确。
7)锁管：铺管后为防止前几节管子的管口移动，可用钢丝绳和倒链锁在后面的管子上。
锁管示意见图3－16。
3．平基法安装混凝土管(1)浇筑混凝土平基：在验槽合格后应及时浇筑平基混凝土。
平基混凝土的高程不得高于设计高程，低于设计高程不超过10mm，并对平基混凝土覆盖养生。
(2)下管：平基混凝土强度达到5MPa以上时，方可下管。
大直径管道采用吊车下管，小直径管道也可采用人工下管。
(3)安管：安管的对口间隙，直径大于等于700mm时为l0mm，直径小于700mm时可不留间隙。
(4)浇筑管座混凝土：浇筑管座混凝土前平基应凿毛冲洗干净，平基与管子接触的三角部位，应用与管座混凝土同强度等级混凝土填捣密实，浇筑管座混凝土时，应两侧同时进行，以防管子偏移。
(5)抹带1)水泥砂浆抹带：抹带及接口均用1：1.25水泥砂浆。
抹带前将管口及管外皮抹带处洗刷干净。
直径小于等于1000mm，带宽120mm；直径大于l000mm，带宽150mm，带厚均为30mm。
抹带分两层做完，第一层砂浆厚度约为带厚的1/3，并压实使管壁粘接牢固，在表面划成线槽，以利于与第二层结合。
待第一层初凝后抹第二层，用弧形抹子持压成形，初凝前再用抹子赶光压实。
抹带完成后，立即用平软材料覆盖，3～4h后洒水养护。
2)钢丝网水泥砂浆抹带：带宽200mm，带厚25mm，钢丝网宽度180mm。
抹带前先刷一道水泥浆，抹第一层砂浆厚约15mm，紧接着将管座内的钢丝网兜起，紧贴底层砂浆，上部搭接处用绑丝扎牢，钢丝网头应塞人网内使网表面平整。
第一层水泥砂浆初凝后再抹第二层水泥砂浆，初凝前赶光压实，并及时养护。
3)预制套环石棉水泥接口：套环应居中，与管子的环向间隙用木楔背匀。
填油麻位置要正确，宽为20mm，油麻打口要实。
填打油麻时，要少填多打，一般直径大于等于600mm 时，用四填六打，即每次填灰1/3，共三次，每次打四遍，最后用填灰找平，打两遍；直径小于600mm时，用四填八打，即每次填灰1/3，共三次，每次打两遍，最后用灰找平，打两次。
养护用湿草袋或湿草绳盖严，1h后洒水，养护时间不少于3d。
4．四合一法安装混凝土管(1)支模、下管、排管：由于“四合一”施工法要在模板上滚运和排放管子，故模板安装应特别牢固。
模板材料一般使用木模和组合钢模板，底模可用150mm×150mm的方木，模板内部可用方木临时支撑，外侧用铁钎支牢。
若管道为900管座时，可一次支设组合钢模板，支设高度略高于900基础高度；如果是135°及180°管座基础，模板宜分两次支设，上部模板应待管子铺设合格后再安装。
详见图3一17。
(2)浇筑平基混凝土：平基混凝土应振捣密实，混凝土面作弧形，并高出平基面20mm～40mm（视管径大小而定）。
混凝土坍落度一般采用20mm～40mm，稳管前在管口部位应铺适量的抹带砂浆，以增加接口的严密性。
(3)稳管：将管子从模板上移至混凝土面，轻轻揉动至设计高程，如果管子下沉过多，可将管子撬起，在下部填补混凝土或砂浆，重新揉至设计高程。
(4)管座混凝土：若平基混凝土和管座混凝土为一次支模浇筑，管子稳好后，直接将管座的两肩抹平。
分两次支设模板时，管子稳好后，支搭管座模板，浇筑两侧管座混凝土，补填接口砂浆，捣固密实，抹平管座两肩，同时用麻袋球或其他工具在管内来回拖动，拉平砂浆。
