半导体工艺之光刻+刻蚀原理和流程
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！

1、涂胶
涂胶目的
在硅片表面形成厚度均匀、附着性强、并且没 有缺陷的光刻胶薄膜。
怎样才能让光刻胶粘的牢一些？
可以开始涂胶了……
怎么涂？
旋转涂胶法：把胶滴在硅片，然后使硅片高速旋转， 液态胶在旋转中因离心力作用由轴心沿径向（移动） 飞溅出去，但粘附在硅表面的胶受粘附力的作用而留 下。在旋转过程中胶所含的溶剂不断挥发，故可得到 一层均匀的胶膜
对准法则
第一次光刻只是把掩膜版上的Y轴与晶园上的平边成 90º，如图所示。
接下来的掩膜版都用对准
晶圆
标记与上一层带有图形的
掩膜对准。对准标记是一 个特殊的图形（见图）， 分布在每个芯片图形的边 缘。经过光刻工艺对准标
平边 掩膜版
记就永远留在芯片表面，同时作为下一次对准使用。
对准标记
未对准种类：(a) X方向 (b) 转动 (c) 伸出
Resist coat (wafer track)
resist
substrate
Expose (illumination tool) positive tone Develop (wafer track) etch (ion implantation) resist strip
mask
negative tone
原理
显影时曝光区与非曝光区的光刻胶不同程度 的溶解
显影过程
把已曝光的硅晶片浸入显影液中，通过溶解 部分光刻胶的方法使胶膜中的潜影显现出来 的过程 显影留下的光刻胶图形将在后续的刻蚀
和离子注入工艺中作为掩膜
4、显影（Development）
显影方式：
浸渍显影； 旋转喷雾显影
在光刻过程中，光刻胶受到光辐射之后发生光 化学反应，其内部分子结构发生变化，在显影 液中光刻胶感光部分与未感光部分的溶解速度 相差非常大。 利用光刻胶的这种特性，就可以在硅片的表面 涂上光刻胶薄层，通过掩膜版对光刻胶辐照， 从而使某些区域的光刻胶感光之后，再经过显 影就可以在光刻胶上留下掩膜版的图形。

第十五页，共118页。
1、涂胶
第十六页，共118页。
1、涂胶
❖涂胶目的 ❖在硅片表面形成厚度均匀、附着性强、并
且没有(méi yǒu)缺陷的光刻胶薄膜。 ❖怎样才能让光刻胶粘的牢一些？
第十七页，共118页。
可以(kěyǐ)开始涂胶了……
❖ 怎么涂？ ❖旋转涂胶法：把胶滴在硅片，然后使硅片
高速旋转，液态胶在旋转中因离心力作用 (zuòyòng)由轴心沿径向（移动）飞溅出去， 但粘附在硅表面的胶受粘附力的作用 (zuòyòng)而留下。在旋转过程中胶所含的 溶剂不断挥发，故可得到一层均匀的胶膜 ❖ 怎样才算涂的好？
❖一个英制等级100的洁净室相当于公制等级
第八页，共118页。
洁净室（4）
❖ 对一般的IC制造区 域，需要等级100的洁 净室，约比一般室内 空气低4个数量级。
❖ 在图形(túxíng)曝 光的工作区域，则需 要等级10或1的洁净室。
第九页，共118页。

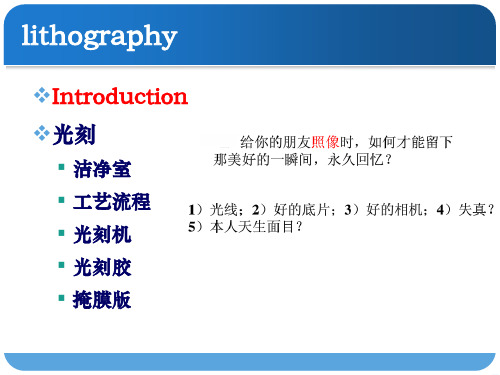

lithography
❖Introduction ❖光刻 ❖洁净室 ❖工艺流程(ɡōnɡ yì liú chénɡ) ❖光刻机 ❖光刻胶 ❖掩膜版
第十四页，共118页。
resist substrate
maБайду номын сангаасk
negative tone
光刻工艺(gōngyì)过程
❖ 涂胶 coating ❖ 前烘 prebaking ❖ 曝光(bào guāng) exposure ❖ 显影 development ❖ 坚膜 postbake ❖ 刻蚀 etch ❖ 去胶 strip ❖ 检验 inspection
第二十八页，共118页。
❖显4、影之显后影的(x检iǎ查n yǐng)（Development）

提高分辨率和对比度
采用旋转涂胶方法可以提高生产效率，同时采用快速热处理技术可以加速光刻胶的化学反应，进一步缩短处理时间。
提高生产效率
光刻工艺的优化
03
刻蚀工艺详细介绍
离子刻蚀机
以离子束或离子束辅助化学反应的方式进行刻蚀。具有各向异性刻蚀、高分辨率和低损伤等优点，但刻蚀速率较慢，设备昂贵。
刻蚀机的种类与特点
国外光刻与刻蚀工艺发展现状
光刻工艺技术创新
介绍光刻工艺中具有代表性的技术创新，包括高分辨率光刻技术、浸润式光刻技术、多晶圆对准技术等。
刻蚀工艺技术创新
介绍刻蚀工艺中具有代表性的技术创新，包括离子束刻蚀技术、等离子刻蚀技术、反应离子刻蚀技术等。
光刻与刻蚀工艺的技术创新
光刻与刻蚀工艺的发展趋势
从技术、应用和产业三个维度分析光刻与刻蚀工艺未来的发展趋势，包括技术发展方向、应用领域拓展和产业布局优化等方面。
挑战1
挑战2
挑战3
挑战4
需要严格控制各种参数，如温度、湿度和压力等。
需要不断优化工艺流程，提高生产效率。
对操作人员的技能和经验有较高的要求。
提高工艺精度的对策
采用先进的设备和技术，提高设备的稳定性和精度。
对策1
优化工艺参数，建立完善的数据库，实现参数的快速检索和准确控制。
对策2
采用高精度测量仪器，对产品进行准确的尺寸测量和质量控制。
曝光系统
曝光系统将掩膜上的图形转换为光束，并投射到光刻胶上。通常由光源、光阑、反射镜和投影透镜等组成。
运动系统
运动系统用于在光刻胶上扫描光束，以实现大面积的光刻。
光刻机工作原理
光学接触剂和干法接触剂
正性胶和负性胶
厚胶和薄胶

芯片制造技术中的 光刻刻蚀工艺
ppt课件
1
▪ 芯片制造工艺 ▪ 光刻工艺
▪ 刻蚀工艺
ppt课件
2
精品资料
ppt课件
4
光刻+蚀刻
最重要
决定着芯片的最小尺寸 制造时间的40-50% 制造成本的30%
ppt课件
5
玻璃模版 光刻胶膜
硅片
光刻 光化学反应
蚀刻
腐蚀
ppt课件
6
ppt课件
7
光刻原理
模版上的铬岛
紫外光
光刻胶的曝光区
光p刻ho胶tor层esist 氧化ox层ide
sil硅ico衬n 底substrate
使光衰弱的被曝光区
光刻胶上的阴影
岛
光刻胶层
窗口
氧化层 硅衬底
光刻胶显影后的最终图形
ppt课件
8
▪ 使用光敏材料（光刻胶）和可控制的曝 光在光刻胶膜层形成三维图形
▪ 在后续工艺(蚀刻)中,保护下面的材料
ppt课件
9
HMDS
清洗+喷涂粘附剂
光刻工艺步骤
紫外光
光刻胶
模版
旋转涂胶
软烘
对准和曝光
曝光后烘焙
显影
坚膜烘焙
显影检查
ppt课件
10
涂胶
模板 曝光
显影
ppt课件
11
Normal under
Incomplete
over
ppt课件
12
光刻工艺 —— 显影后
ppt课件
13
蚀刻工艺
▪ 光刻胶上的IC设计图形
晶圆表面
▪ 腐蚀作用，从Si片表面去除不需要的材料， 如Si、SiO2，金属、光刻胶等

硅片准备
涂胶种类
根据光刻掩膜版的要求，选择合适的涂胶材料。
涂胶厚度
控制涂胶的厚度，一般要求均匀、无气泡、无杂质。
涂胶
曝光方式
根据光刻掩膜版图形设计要求，选择合适的曝光方式。
曝光时间
控制曝光时间，保证光刻胶充分反应且不过度曝光。
曝光
显影液选择
根据光刻胶的性质，选择合适的显影液。
控制显影时间
显影时间要适当，以充分溶解光刻胶，同时避免损伤硅片表面。
纳米科技领域需要借助光刻和刻蚀技术来制造纳米级结构，从而进一步探索纳米世界的奥秘。
在生物医学工程领域，光刻和刻蚀技术可以制造出复杂的微纳结构，用于药物输送、组织工程等应用。
纳米科技
生物医学工程
建议与展望
06
优化工艺参数
通过严格控制实验参数，如波长、功率、曝光时间等，以提高工艺稳定性和效率。
引入先进设备
xx年xx月xx日
光刻与刻蚀工艺流程ppt
CATALOGUE
目录
光刻和刻蚀工艺简介光刻工艺详细流程刻蚀工艺详细流程光刻和刻蚀工艺的控制因素光刻和刻蚀工艺的未来发展建议与展望
光刻和刻蚀工艺简介
01
1
光刻工艺发展历程
2
3
最早的光刻工艺，分辨率较低，制程技术限制较大。
接触式光刻工艺
改善了分辨率和制程技术限制的问题，但仍然存在接触式光刻工艺的一些缺点。
采用先进的自动控制系统和智能化设备，实现工艺过程的实时监控和精准调控。
改进工艺流程
简化工艺流程，减少重复步骤，降低工艺时间和成本。
提高工艺稳定性与效率的措施
技术交叉融合
加强光刻和刻蚀工艺与材料科学、物理学、化学等学科的交叉融合，引入新技术，如纳米压印、离子束刻蚀等，提高工艺水平和效率。

光刻胶涂布-辊涂法
辊涂法主要是利用圆筒滚动的方法来转移光刻胶，如图所示，利用辊筒1和辊筒2 的转动将光刻胶转移在刻有精细凹槽的辊筒2上，再通过辊筒2和辊筒3之间的挤 压将辊筒2上凹槽里的光刻胶转移至基片上。这种方法的最大优点是可以实现流 水线式运作，自动化程度高，生产效率也比较高。但是转移光刻胶均匀性不好， 辊涂后的基片上也容易留下辊筒凹槽的痕迹，而且仪器清洗困难，辊筒也容易损 坏，设备的购买成本和维护成本比较高 ；
详细光刻工序
•基板清洗、烘干
目的：去除污染物、颗粒； 减少针孔和其它缺陷；提高光刻胶黏附性；
•PR涂布
小尺寸：旋涂； 中大尺寸：丝网印刷&滚轮
•预烘
110 °C ；
•Mask制作、曝光
auto CAD / Corel-draw； 小型曝光机：中型曝光机
•坚膜 •退胶
135 °C ； NaOH ；
高分辨率 High Resolution； 高光敏性 High PR Sensitivity 精确对准 Precision Alignment
+PR & -PR
Negative Photo-resist 负性光刻胶－负胶 曝光后不可溶解 显影时未曝光的被溶解 便宜 Positive Photo-resist 正性光刻胶－正胶 曝光后可溶解 显影时曝光的被溶解 高分辨率
光刻胶涂布-丝网印刷法
丝网印刷的基本原理是：利用丝网印版图文部分的网孔渗透油墨，非图文部分的 网孔不渗透油墨的基本原理进行印刷。印刷时在丝网印版一端上倒入油墨，用刮 印刮板在丝网印版上的油墨部位施加一定压力，同时朝丝网印版另一端移动，油 墨在移动中被刮板从图文部分的网孔中挤压到承印物上，如图所示。印刷过程中 刮板始终与丝网印版和基片呈线接触，一般接触角为30-60度。这种制作方法操 作简单、成本低、易实现大面积制作等优点。

光刻工艺过程
❖涂胶 coating ❖前烘 prebaking ❖曝光 exposure ❖显影 development ❖坚膜 postbake ❖刻蚀 etch ❖去胶 strip ❖检验 inspection
1、涂胶
SiO2
Si （1）氧化、清洗
光刻胶 SiO2
Si （2）涂胶、前烘
1、涂胶
❖ 在图形曝光的工 作区域，则需要等级 10或1的洁净室。
lithography
❖Introduction
❖ 光刻 ▪ 洁净室 ▪ 工艺流程 ▪ 光刻机 ▪ 光刻胶 ▪ 掩膜版
光刻原理（1）
❖ 掩膜版图形转移到光刻胶
▪ 在光刻过程中，光刻胶受到光辐射之后发生光 化学反应，其内部分子结构发生变化，在显影 液中光刻胶感光部分与未感光部分的溶解速度 相差非常大。
❖涂胶目的
▪ 在硅片表面形成厚度均匀、附着性强、并且没 有缺陷的光刻胶薄膜。
❖怎样才能让光刻胶粘的牢一些？
可以开始涂胶了……
❖ 怎么涂？
▪ 旋转涂胶法：把胶滴在硅片，然后使硅片高速旋转， 液态胶在旋转中因离心力作用由轴心沿径向（移动） 飞溅出去，但粘附在硅表面的胶受粘附力的作用而留 下。在旋转过程中胶所含的溶剂不断挥发，故可得到 一层均匀的胶膜
▪ （2）等级为M3.5的洁净室（公制），直径大 于或等于0.5um的尘埃粒子总数不超过103.5 （约3500个/m3)
❖ 100个/ft3= 3500个/m3
▪ 一个英制等级100的洁净室相当于公制等级 M3.5的洁净室。
洁净室（4）
❖ 对一般的IC制造 区域，需要等级100 的洁净室，约比一般 室内空气低4个数量 级。
Resist coat (wafer track)

6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
Tห้องสมุดไป่ตู้ank you
光刻和刻蚀工艺流程
51、没有哪个社会可以制订一部永远 适用的 宪法， 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿

REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
02
刻蚀工艺简介
刻蚀工艺的定义
刻蚀工艺：是指利用物理或化学方法，将材料表面的一部分 去除，以达到形成图案或结构的目的。
在半导体制造中，刻蚀工艺是关键的步骤之一，用于形成电 路、器件和其它微结构。
刻蚀工艺的原理
物理刻蚀
利用物理能量，如高能粒子或等 离子体，轰击材料表面，使其原 子或分子从表面溅射出来。
总结词
胶的均匀涂布是光刻工艺中的重要环节，直接影响到光刻胶的覆盖质量和均匀 性。
详细描述
在涂胶过程中，要确保胶液的均匀分布，避免出现胶层厚薄不均、气泡等问题 。可以采用匀胶机进行涂布，控制好涂布速度和温度，以保证胶的均匀性。
曝光能量控制问题
总结词
曝光能量是光刻工艺中的关键参数， 直接影响到曝光质量和光刻胶的溶解 度。
预烘
预烘
使光刻胶中的溶剂挥发， 增强光刻胶与硅片之间的 黏附力。
预烘温度和时间
根据光刻胶类型和特性而 定。
预烘作用
提高光刻胶的黏附性和稳 定性。
曝光
曝光
通过掩膜版将所需图案投影到光 刻胶上，使光刻胶发生化学反应
。
曝光方式
接触式曝光、接近式曝光、扫描 式曝光等。
曝光剂量
影响光刻胶的溶解性和分辨率。
坚膜温度的控制问题
总结词
坚膜温度是光刻工艺中的重要参数，直接影响到光刻胶的硬度和附着力。
详细描述
要选择合适的坚膜温度，以保证光刻胶的硬度和附着力。坚膜温度过高会导致光刻胶变脆，而坚膜温度过低会导 致光刻胶附着力下降，影响光刻效果。
腐蚀深度的问题
总结词
