光刻工艺步骤介绍课件PPT
圆片低速渐静止或静止
喷显影液
圆片轻转（依靠圆片表面张力显影液在圆片表面停留一段时间）
较高速旋转（甩去圆片表面的显影液）
喷水旋转
加速旋转（甩干）
停止旋转并取片
显影后烘（坚膜）
圆片送回片架显影工艺完成
显影方式
显影方式 静态浸渍显影 圆片静止显影液喷在圆片表面，依靠圆片表面张
力使显影液停留在圆片上，圆片轻轻的转动，让显影液在圆片表 面充分浸润，一段时间后，高速旋转将显影液甩掉。如：SVG、 DNS、TEL设备。 旋转喷雾显影 圆片旋转由高压氮气将流经喷嘴的显影液打成微小 的液珠喷射在圆片表面，数秒钟显影液就能均匀地覆盖在整个圆 片表面。如：以前5寸SVG设备。 影响显影质量因素 显影时间 影响条宽控制精度 显影液的温度 影响显影的速率
曝光工艺流程 蚀工序就能将图形留在圆片上。
光刻工艺步骤实例-N-WELL的形成
高精度光刻图形与曝光光源有着直接的关系。
红其外中线 对 圆辐光片射刻加胶从热感片光起架主中要作取用出是波长为435. 预对位（找平边）
如：SVG、DNS、TEL设备。
圆片由机械手臂传输到载 片台（Stage）上
1光刻机自身的定位精度包括光学、机械、电子等系统的设计精度和热效应；
热板传导加热
基本原理：光刻工艺中最关键的工序它直接关系到光刻分辨率、留膜率、条宽控 制等。
2 硅片的加工精度和硅片在热加工氧化、扩散、注入、烘片等过程中的形变；
静态浸渍显影 圆片静止显影液喷在圆片表面，依靠圆片表面张力使显影液停留在圆片上，圆片轻轻的转动，让显影液在圆片表面充
分浸润，一段时间后，高速旋转将显影液甩掉。
基8n本m（原g理线：）光、刻3工65艺n流中m（最程i关线单键）的、上工24的序8n它批m直（号接DU关：V系远到紫光外刻线分）辨等率光、谱留线膜。率、条宽控 制等。
光刻胶及光刻工艺流程 ppt课件
添加剂：用以改变光刻胶的某些特性，如改善光刻胶发生反 射而添加染色剂。
光刻胶的主要技术参数
分辨率（resolution）：是指光刻胶可再现图形的最小尺寸。一般用 关键尺寸来（CD，Critical Dimension）衡量分辨率。 对比度（Contrast）：指光刻胶从曝光区到非曝光区过渡的陡度。 敏感度（Sensitivity）：光刻胶上产生一个良好的图形所需一定波长 光的最小能量值（或最小曝光量）。单位：毫焦/平方厘米mJ/cm2。 粘滞性/黏度 （Viscosity）：衡量光刻胶流动特性的参数。光刻胶中 的溶剂挥发会使粘滞性增加。
➢ 化学放大光刻胶（CAR，Chemical Amplified Resist） 适用于深紫外光（DUV），KrF 准分子激光248nm和 ArF准分子激 光193nm。
光刻胶的主要应用领域
模拟半导体 Analog Semiconductors 发光二极管 LED = Light-Emitting Diode 微电子机械系统 MEMS=Micro Electro Mechanical System 太阳能光伏 Solar PV 微流道和生物芯片 Microfluidics & Biochips 光电子器件/光子器件 Optoelectronics/Photonics 封装 Packaging
➢ 正胶（Positive Photo Resist）：曝光前对显影液不可溶，而曝光 后变成了可溶的，能得到与掩模板遮光区相同的图形。
➢ 负胶（Negative Photo Resist）：反之。
掩模板
PR
氧化膜
wafe rΒιβλιοθήκη 正胶曝光显影
负胶
光刻胶的分类
优点 分辨率高、对比度好 正胶 缺点 粘附性差、抗刻蚀能力差、高成本
光刻胶的主要技术参数
分辨率（resolution）：是指光刻胶可再现图形的最小尺寸。一般用 关键尺寸来（CD，Critical Dimension）衡量分辨率。 对比度（Contrast）：指光刻胶从曝光区到非曝光区过渡的陡度。 敏感度（Sensitivity）：光刻胶上产生一个良好的图形所需一定波长 光的最小能量值（或最小曝光量）。单位：毫焦/平方厘米mJ/cm2。 粘滞性/黏度 （Viscosity）：衡量光刻胶流动特性的参数。光刻胶中 的溶剂挥发会使粘滞性增加。
➢ 化学放大光刻胶（CAR，Chemical Amplified Resist） 适用于深紫外光（DUV），KrF 准分子激光248nm和 ArF准分子激 光193nm。
光刻胶的主要应用领域
模拟半导体 Analog Semiconductors 发光二极管 LED = Light-Emitting Diode 微电子机械系统 MEMS=Micro Electro Mechanical System 太阳能光伏 Solar PV 微流道和生物芯片 Microfluidics & Biochips 光电子器件/光子器件 Optoelectronics/Photonics 封装 Packaging
➢ 正胶（Positive Photo Resist）：曝光前对显影液不可溶，而曝光 后变成了可溶的，能得到与掩模板遮光区相同的图形。
➢ 负胶（Negative Photo Resist）：反之。
掩模板
PR
氧化膜
wafe rΒιβλιοθήκη 正胶曝光显影
负胶
光刻胶的分类
优点 分辨率高、对比度好 正胶 缺点 粘附性差、抗刻蚀能力差、高成本
《光刻工艺A》课件
4 接触问题和剥离问题
解释显影不良的可能原因，并给出解决该 问题的建议和方法。
讨论在光刻过程中可能发生的接触和剥离 问题，并提供解决方案。
光领域的最新技术 创新和发展趋势。
可持续发展
探讨光刻工艺在可持续发展方 面的前景和应用。
自动化和智能化
讨论光刻工艺自动化和智能化 的发展，提升生产效率和质量。
详细介绍光罩的制备过程，包括设计、 制造和检验。
曝光和显影
说明曝光机的原理和显影剂的使用， 在光罩模板上形成图案。
常见光刻工艺问题和解决方案
1 反射和折射问题
2 曝光不均匀问题
探讨光刻过程中可能遇到的反射和折射问 题，并提供相应的解决方案。
介绍曝光不均匀的原因和影响，提供解决 此问题的有效策略。
3 显影不良问题
《光刻工艺A》PPT课件
欢迎来到《光刻工艺A》PPT课件！在本课程中，我们将介绍光刻工艺的概念、 基本原理和步骤，解决常见问题，并讨论光刻工艺的发展趋势。
引言和目的
在本节中，我们将讨论光刻工艺的引言和目的。了解光刻工艺的背景和目标，为后续内容打下基础。
光刻工艺概述
什么是光刻工艺
介绍光刻工艺的定义，涵 盖其在制造过程中的重要 作用。
光刻工艺的应用领域
探讨光刻工艺在半导体、 微电子和光学等领域中的 广泛应用。
光刻工艺的重要性
说明光刻工艺在现代科技 发展中的关键地位和影响。
基本原理和步骤
1
涂覆和预烘烤
2
解释光刻胶的涂覆和预烘烤过程，确
保合适的薄膜厚度和均匀性。
3
清洗和后处理
4
讨论清洗步骤和后处理过程，确保成 品的质量和可靠性。
光罩制备
光刻过程图片解说优秀课件
光刻

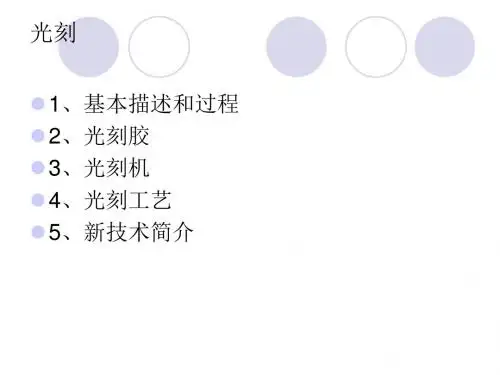

1、基本描述和过程 2、光刻胶 3、光刻机 4、光刻工艺 5、新技术简介
光刻过程图片解说优秀课件
光刻基本介绍
在硅片表面匀胶，然后将掩模版上的图形转移光刻 胶上的过程
将器件或电路结构临时“复制”到硅片上的过程。 光刻在整个硅片加工成本中几乎占三分之一。 光刻占40%到50%的流片时间。 决定最小特征尺寸。
光刻过程图片解说优秀课件
光刻胶的成分
聚合物 溶剂 感光剂 添加剂
光刻过程图片解说优秀课件
聚合物
固体有机材料（胶膜的主体） 转移图形到硅片上 UV曝光后发生光化学反应，溶解性质发
生改变.
光刻过程图片解说优秀课件
溶剂
溶解聚合物 经过旋转涂布可得到薄光刻胶膜.
感光剂
控制和或改变光化学反应 决定曝光时间和强度
二甲苯(负胶溶剂和显影液):易 燃易爆
HMDS(前处理):易燃易爆 TMAH（正胶显影溶剂):有毒，
有腐蚀性
汞(Hg,UV lamp)蒸气 –高毒性;
氯(Cl2,受激准分子激光器) –有毒，有腐蚀性
氟(F2,受激准分子激光器) –有毒，有腐蚀性
机械安全 活动部件 热表面 高压灯 电安全 高压供电源 掉电 地面静电荷 标注清晰和锁紧 放射性安全 UV光可破坏化学键 有机分子有长化学键结构 更易因UV引起损伤 UV光通常用于消毒杀菌 如果直视UV光源会伤害眼睛 有时需要戴防UV护目镜
高温会加速化学反应引起过显影 光刻胶CD变小
光刻过程图片解说优秀课件
显影
显影液溶解部分光刻胶 正胶显影液通常使用弱碱性的溶剂 最常用的是四甲基氢铵 将掩膜上的图形转移到光刻胶上 三个基本步骤:显影－清洗－干燥
光刻过程图片解说优秀课件
光刻过程图片解说优秀课件
1、基本描述和过程 2、光刻胶 3、光刻机 4、光刻工艺 5、新技术简介
光刻过程图片解说优秀课件
光刻基本介绍
在硅片表面匀胶，然后将掩模版上的图形转移光刻 胶上的过程
将器件或电路结构临时“复制”到硅片上的过程。 光刻在整个硅片加工成本中几乎占三分之一。 光刻占40%到50%的流片时间。 决定最小特征尺寸。
光刻过程图片解说优秀课件
光刻胶的成分
聚合物 溶剂 感光剂 添加剂
光刻过程图片解说优秀课件
聚合物
固体有机材料（胶膜的主体） 转移图形到硅片上 UV曝光后发生光化学反应，溶解性质发
生改变.
光刻过程图片解说优秀课件
溶剂
溶解聚合物 经过旋转涂布可得到薄光刻胶膜.
感光剂
控制和或改变光化学反应 决定曝光时间和强度
二甲苯(负胶溶剂和显影液):易 燃易爆
HMDS(前处理):易燃易爆 TMAH（正胶显影溶剂):有毒，
有腐蚀性
汞(Hg,UV lamp)蒸气 –高毒性;
氯(Cl2,受激准分子激光器) –有毒，有腐蚀性
氟(F2,受激准分子激光器) –有毒，有腐蚀性
机械安全 活动部件 热表面 高压灯 电安全 高压供电源 掉电 地面静电荷 标注清晰和锁紧 放射性安全 UV光可破坏化学键 有机分子有长化学键结构 更易因UV引起损伤 UV光通常用于消毒杀菌 如果直视UV光源会伤害眼睛 有时需要戴防UV护目镜
高温会加速化学反应引起过显影 光刻胶CD变小
光刻过程图片解说优秀课件
显影
显影液溶解部分光刻胶 正胶显影液通常使用弱碱性的溶剂 最常用的是四甲基氢铵 将掩膜上的图形转移到光刻胶上 三个基本步骤:显影－清洗－干燥
光刻过程图片解说优秀课件
光刻过程图片解说优秀课件
光刻与刻蚀工艺流程-PPT课件
光刻胶涂布-辊涂法
辊涂法主要是利用圆筒滚动的方法来转移光刻胶，如图所示，利用辊筒1和辊筒2 的转动将光刻胶转移在刻有精细凹槽的辊筒2上，再通过辊筒2和辊筒3之间的挤 压将辊筒2上凹槽里的光刻胶转移至基片上。这种方法的最大优点是可以实现流 水线式运作，自动化程度高，生产效率也比较高。但是转移光刻胶均匀性不好， 辊涂后的基片上也容易留下辊筒凹槽的痕迹，而且仪器清洗困难，辊筒也容易损 坏，设备的购买成本和维护成本比较高 ；
详细光刻工序
•基板清洗、烘干
目的：去除污染物、颗粒； 减少针孔和其它缺陷；提高光刻胶黏附性；
•PR涂布
小尺寸：旋涂； 中大尺寸：丝网印刷&滚轮
•预烘
110 °C ；
•Mask制作、曝光
auto CAD / Corel-draw； 小型曝光机：中型曝光机
•坚膜 •退胶
135 °C ； NaOH ；
高分辨率 High Resolution； 高光敏性 High PR Sensitivity 精确对准 Precision Alignment
+PR & -PR
Negative Photo-resist 负性光刻胶－负胶 曝光后不可溶解 显影时未曝光的被溶解 便宜 Positive Photo-resist 正性光刻胶－正胶 曝光后可溶解 显影时曝光的被溶解 高分辨率
光刻胶涂布-丝网印刷法
丝网印刷的基本原理是：利用丝网印版图文部分的网孔渗透油墨，非图文部分的 网孔不渗透油墨的基本原理进行印刷。印刷时在丝网印版一端上倒入油墨，用刮 印刮板在丝网印版上的油墨部位施加一定压力，同时朝丝网印版另一端移动，油 墨在移动中被刮板从图文部分的网孔中挤压到承印物上，如图所示。印刷过程中 刮板始终与丝网印版和基片呈线接触，一般接触角为30-60度。这种制作方法操 作简单、成本低、易实现大面积制作等优点。
光刻胶及光刻工艺流程
光刻胶及光刻工艺流程光刻胶是集成电路制造过程中重要的材料之一，它的主要作用是在光刻工艺中作为掩膜保护剂，将紫外光照射过的区域与未经照射的区域进行区分，从而完成器件的精密图案的形成。
本文将介绍光刻胶及其在光刻工艺流程中的应用。
光刻胶（Photoresist）是一种特殊的感光材料，它可以在光的照射下发生化学反应，改变物质的化学和物理性质。
根据其特性，光刻胶可以分为两种类型：负型光刻胶和正型光刻胶。
负型光刻胶是在紫外光照射下，光刻胶会发生聚合反应，形成一层比原来的胶层更为固化的区域。
而未曝光的胶层在显影过程中被去除，形成比曝光区域更深的“坑”。
因此，负型光刻胶可形成器件的凹陷结构。
正型光刻胶则相反，未曝光的胶层会进一步发生聚合反应，在显影过程中保留下来形成比曝光区域更高的区域。
正型光刻胶可形成器件的突起结构。
在光刻工艺流程中，首先需要将光刻胶涂覆在晶圆表面。
这一步骤称为光刻胶的涂布。
涂布的目的是将光刻胶均匀地涂覆在晶圆表面，并形成一定厚度的胶层。
涂布方法包括旋涂法、滚涂法和喷洒法等。
涂布完成后，需要将光刻胶进行预烘烤。
预烘烤的目的是将光刻胶中的溶剂迅速挥发掉，使胶层迅速形成。
预烘烤的温度和时间需根据光刻胶的类型和要求进行调节。
接下来是曝光步骤。
曝光是将掩膜和光刻胶放置在光刻机中，通过紫外光的照射，将掩膜上的图案转移到光刻胶上。
光刻机使用的光源多是紫外光源，如Hg灯或氘灯。
曝光的参数包括曝光时间、曝光强度和曝光模式等。
完成曝光后，需要进行显影。
显影是将晶圆放入显影液中，显影液会溶解或去除光刻胶中未曝光的部分，留下曝光的部分。
显影液的种类和浓度需根据光刻胶的类型和要求进行选择。
显影完成后，还需进行后处理。
后处理通常包括后烘烤和清洗两个步骤。
后烘烤是将晶圆放入恒温烘炉中，将光刻胶中残留的溶剂和显影液彻底除去，使光刻胶更加稳定。
清洗则是将晶圆浸泡在溶剂中，去除掉与已曝光的光刻胶没有反应的部分。
光刻胶及其对应的工艺流程是集成电路制造中至关重要的一部分。
8 基本光刻工艺PPT课件
图形转移通过两步完成。首先，图形被转 移到光刻胶层。光刻胶经过曝光后自身性质和 结构发生变化（由原来的可溶性物质变为非可 溶性物质，或者相反）。再通过化学溶剂（显 影剂）把可以溶解的部分去掉，在光刻层下就 会留下一个孔，而这个孔就是和掩膜版不透光 的部分相对应。
4
工艺步骤 目的
对准和曝光
在掩膜版和图形在晶圆上 的精确对准和光刻胶的曝 光。负胶是聚合物
光刻胶中的感光剂是用来产生或者控制聚 合物的特定反应。如果聚合物中不添加感光剂， 那么它对光的敏感性差，而且光谱范围较宽， 添加特定的感光剂后，可以增加感光灵敏度， 而且限制反应光的光谱范围，或者把反应光限 制在某一波长的光。
15
• 添加剂 光刻胶中的添加剂主要在光刻胶薄膜中用
来吸收和控制光线，可以阻止光刻胶没有被曝 光的部分在显影过程中被溶解。 8.5 光刻胶的表现要素
从晶圆上去除光刻 胶层
氧化层 晶圆
6
如果掩膜版的图形 是由不透光的区域决 定的，称其为亮场掩 膜版；而在一个暗场 掩膜版中，掩膜版上 的图形是用相反的方 式编码的，如果按照 同样的步骤，就会在 晶园表面留下凸起的 图形。
暗场掩膜版主要 用来制作反刻金属互 联线。
亮场 暗场
7
刚才介绍了对光有负效应的光刻胶，称为负 性胶。同样还有对光有正效应的光刻胶，称为正 胶。用正性胶和亮场掩膜版在晶园表面建立凸起 图形的情况如图8.7所示。
对光刻胶的要求包括一下几个方面： • 分辨率
在光刻胶层能够产生的最小图形通常被作 为对光刻胶的分辨率。产生的线条越小，分辨 率越高。分辨率不仅与光刻胶本身的结构、性 质有关，还与特定的工艺有关，比如：曝光光 源、显影工艺等。
稀化光刻胶，通过旋转 形成薄膜
4
工艺步骤 目的
对准和曝光
在掩膜版和图形在晶圆上 的精确对准和光刻胶的曝 光。负胶是聚合物
光刻胶中的感光剂是用来产生或者控制聚 合物的特定反应。如果聚合物中不添加感光剂， 那么它对光的敏感性差，而且光谱范围较宽， 添加特定的感光剂后，可以增加感光灵敏度， 而且限制反应光的光谱范围，或者把反应光限 制在某一波长的光。
15
• 添加剂 光刻胶中的添加剂主要在光刻胶薄膜中用
来吸收和控制光线，可以阻止光刻胶没有被曝 光的部分在显影过程中被溶解。 8.5 光刻胶的表现要素
从晶圆上去除光刻 胶层
氧化层 晶圆
6
如果掩膜版的图形 是由不透光的区域决 定的，称其为亮场掩 膜版；而在一个暗场 掩膜版中，掩膜版上 的图形是用相反的方 式编码的，如果按照 同样的步骤，就会在 晶园表面留下凸起的 图形。
暗场掩膜版主要 用来制作反刻金属互 联线。
亮场 暗场
7
刚才介绍了对光有负效应的光刻胶，称为负 性胶。同样还有对光有正效应的光刻胶，称为正 胶。用正性胶和亮场掩膜版在晶园表面建立凸起 图形的情况如图8.7所示。
对光刻胶的要求包括一下几个方面： • 分辨率
在光刻胶层能够产生的最小图形通常被作 为对光刻胶的分辨率。产生的线条越小，分辨 率越高。分辨率不仅与光刻胶本身的结构、性 质有关，还与特定的工艺有关，比如：曝光光 源、显影工艺等。
稀化光刻胶，通过旋转 形成薄膜
光刻胶ppt课件
敏感度，Sensitivity
光刻胶上产生一个良好图形所需一定波长光的 最小能量值（或最小曝光量）。光刻胶的敏感 性对于波长更短的深紫外光（DUV）、极深紫 外光（EUV）等尤为重要。
点半击导输体入核您心的技标题术内参容数
图形绘 制
粘附 性
粘滞 性/粘
度
表面 张力
抗蚀 性
存储和 传送能
力
粘滞性/黏度，Viscosity
集成电路光刻胶基本情况
图形绘 制
➢ 为满足集成电路对密度和集成度水平的更高要求，半导体光刻胶通过不断缩短曝光波长的方式， 不断提高极限分辨率。
➢ 目前，世界芯片工艺水平已跨入微纳米级别，光刻胶的波长由紫外宽谱逐步至g线（436nm）、i线 （365nm）、KrF（248nm）、ArF（193nm）、F2（157nm），以及最先进的EUV(<13.5nm)线水平。
集成电路光刻胶国产化情况 图形绘
制 ➢ 中国大陆本土光刻胶产品主要集中在低端产品，集成电路光刻胶市场份额不足5%。
从国内整体来看，目前市场主流的四种中高端光刻胶：g线、i线、KrF、ArF，我 国已经实现了其中g/i线的量产，并将逐步提升供货量；KrF已经通过认证，但还处 于攻坚阶段；ArF光刻胶乐观预计在2020年能有效突破并完成认证。
图形绘 制
➢ 光刻胶的质量和性能是影响集成电路、成品率以及可靠性的关键性因素。 ➢ 光刻胶工艺的成本约占整个芯片制造工艺的35%，在整个芯片工艺时长中占据40%-60%，是半导体
制造中的核心材料。
➢ 光刻胶产品约全球半导体光刻胶销售额达到12.05亿美元的市场规模。从全球半导体光刻胶 分类市场份额占比来看，g/i线光刻胶市场份额占比为24.0%，KrF光刻胶市场份额占比 为22.0%，ArF/液浸ArF光刻胶市场份额占比为41.0%。
光刻胶上产生一个良好图形所需一定波长光的 最小能量值（或最小曝光量）。光刻胶的敏感 性对于波长更短的深紫外光（DUV）、极深紫 外光（EUV）等尤为重要。
点半击导输体入核您心的技标题术内参容数
图形绘 制
粘附 性
粘滞 性/粘
度
表面 张力
抗蚀 性
存储和 传送能
力
粘滞性/黏度，Viscosity
集成电路光刻胶基本情况
图形绘 制
➢ 为满足集成电路对密度和集成度水平的更高要求，半导体光刻胶通过不断缩短曝光波长的方式， 不断提高极限分辨率。
➢ 目前，世界芯片工艺水平已跨入微纳米级别，光刻胶的波长由紫外宽谱逐步至g线（436nm）、i线 （365nm）、KrF（248nm）、ArF（193nm）、F2（157nm），以及最先进的EUV(<13.5nm)线水平。
集成电路光刻胶国产化情况 图形绘
制 ➢ 中国大陆本土光刻胶产品主要集中在低端产品，集成电路光刻胶市场份额不足5%。
从国内整体来看，目前市场主流的四种中高端光刻胶：g线、i线、KrF、ArF，我 国已经实现了其中g/i线的量产，并将逐步提升供货量；KrF已经通过认证，但还处 于攻坚阶段；ArF光刻胶乐观预计在2020年能有效突破并完成认证。
图形绘 制
➢ 光刻胶的质量和性能是影响集成电路、成品率以及可靠性的关键性因素。 ➢ 光刻胶工艺的成本约占整个芯片制造工艺的35%，在整个芯片工艺时长中占据40%-60%，是半导体
制造中的核心材料。
➢ 光刻胶产品约全球半导体光刻胶销售额达到12.05亿美元的市场规模。从全球半导体光刻胶 分类市场份额占比来看，g/i线光刻胶市场份额占比为24.0%，KrF光刻胶市场份额占比 为22.0%，ArF/液浸ArF光刻胶市场份额占比为41.0%。
光刻过程ppt课件
曝光后烘
玻璃转化温度Tg 烘烤温度大于Tg 光刻胶分子热迁移 过曝光和曝光不足的光刻胶分子重排 平衡驻波效应, 平滑光刻胶侧壁提高分辨率
硅片冷却
PEB后，显影前，硅片放置在冷却板上冷 却至环境温度 高温会加速化学反应引起过显影 光刻胶CD变小
显影
显影液溶解部分光刻胶 正胶显影液通常使用弱碱性的溶剂 最常用的是四甲基氢铵 将掩膜上的图形转移到光刻胶上 三个基本步骤:显影－清洗－干燥
显影后烘
使光刻胶中的溶剂蒸发 提高抗刻蚀和抗离子注入性 提高光刻胶和硅片表面的黏附性 聚合化并稳定光刻胶 光刻胶流动填平针孔
图形检查
不合格的硅片将被去除光刻胶返工 –光刻胶的图形是临时性的 –刻蚀和注入后的图形是永久的. 光刻是可以返工的 刻蚀和注入后不能返工 光学显微镜 扫描电子显微镜(SEM)
硅片冷却
需要冷却到环境温度 硅片在冷却板上冷却 硅的热膨胀率:2.5×10-6/°C 对于8英寸硅片,改变1°C引起0.5微米的直 径差
对准和曝光
接触式曝光：分辨率较高，但是容易造成掩膜版和光刻 胶膜的损伤。 接近式曝光：在硅片和掩膜版之间有一个很小的间隙 (10～25m)，可以大大减小掩膜版的损伤，分辨率较低 投影式曝光：利用透镜或反射镜将掩膜版上的图形投影 到衬底上，优点：掩模版与晶片不接触，掩模不受损伤； 对准是观察掩模平面上的反射图像，不存在景深问题；掩 模版上的图形是通过光学技影的方法缩小，并聚焦于感光 胶膜上，掩模版上可以有比实际尺寸大得多的图像(通常 掩模图形的尺寸是实际尺寸的1～10倍)，提高了对准精度， 避免了微细图形制作的困难，也减弱了灰尘微粒的影响。 缺点：投影系统光路复杂,对物镜成像能力要求高。
光刻胶及光刻工艺流程
➢ 负胶（Negative Photo Resist）：反之。
掩模板
PR
氧化膜
wafe r
曝光
显影
正胶
负胶
A
5
光刻胶的分类
优点 分辨率高、对比度好
正胶 缺点 粘附性差、抗刻蚀能力差、高成本
灵敏度 曝光区域光刻胶完全溶解时所需的能量
优点 良好的粘附能力和抗刻蚀能力、感光速度快
负胶 缺点 显影时发生变形和膨胀，导致其分辨率
旋转使光刻胶铺开，再高速旋转甩掉多余的光刻胶，高速旋转时 光刻胶中的溶剂会挥发一部分。
A
12
光刻工艺流程
静态涂胶时的堆积量非常关键，量少了会导致负胶不均匀，量大 了会导致晶圆边缘光刻胶的堆积甚至流到背面。A来自13光刻工艺流程
➢ 动态喷洒：随着wafer直径越来越大，静态涂胶已不能满 足要求，动态喷洒是以低速旋转，目的是帮助光刻胶最初 的扩散，用这种方法可以用较少量的光刻胶而达到更均匀 的光刻胶膜，然后高速旋转完成最终要求薄而均匀的光刻 胶膜。
5.PEB
在曝光时由于驻波效应的存在，光刻胶侧壁会有不 平整的现象，曝光后进行烘烤，可使感光与未感光边界 处的高分子化合物重新分布，最后达到平衡，基本可以 消除驻波效应。
A
16
光刻工艺流程
A
17
光刻工艺流程
6.显影
显影就是用显影液溶解掉不需要的光刻胶，将掩膜版上 的图形转移到光刻胶上。
7.硬烘烤
适用于深紫外光（DUV），KrF 准分子激光248nm和 ArF准分子激
光193nm。
A
6
光刻胶的主要应用领域
模拟半导体
Analog Semiconductors 发光二极管
LED = Light-Emitting Diode 微电子机械系统
掩模板
PR
氧化膜
wafe r
曝光
显影
正胶
负胶
A
5
光刻胶的分类
优点 分辨率高、对比度好
正胶 缺点 粘附性差、抗刻蚀能力差、高成本
灵敏度 曝光区域光刻胶完全溶解时所需的能量
优点 良好的粘附能力和抗刻蚀能力、感光速度快
负胶 缺点 显影时发生变形和膨胀，导致其分辨率
旋转使光刻胶铺开，再高速旋转甩掉多余的光刻胶，高速旋转时 光刻胶中的溶剂会挥发一部分。
A
12
光刻工艺流程
静态涂胶时的堆积量非常关键，量少了会导致负胶不均匀，量大 了会导致晶圆边缘光刻胶的堆积甚至流到背面。A来自13光刻工艺流程
➢ 动态喷洒：随着wafer直径越来越大，静态涂胶已不能满 足要求，动态喷洒是以低速旋转，目的是帮助光刻胶最初 的扩散，用这种方法可以用较少量的光刻胶而达到更均匀 的光刻胶膜，然后高速旋转完成最终要求薄而均匀的光刻 胶膜。
5.PEB
在曝光时由于驻波效应的存在，光刻胶侧壁会有不 平整的现象，曝光后进行烘烤，可使感光与未感光边界 处的高分子化合物重新分布，最后达到平衡，基本可以 消除驻波效应。
A
16
光刻工艺流程
A
17
光刻工艺流程
6.显影
显影就是用显影液溶解掉不需要的光刻胶，将掩膜版上 的图形转移到光刻胶上。
7.硬烘烤
适用于深紫外光（DUV），KrF 准分子激光248nm和 ArF准分子激
光193nm。
A
6
光刻胶的主要应用领域
模拟半导体
Analog Semiconductors 发光二极管
LED = Light-Emitting Diode 微电子机械系统
光刻胶及光刻工艺流程21页PPT
光刻胶及光刻工艺流程
6
、
露
凝
无
游
氛
，
天
高
风
景
澈
。
7、翩翩新 来燕，双双入我庐 ，先巢故尚在，相 将还
后
名
，
于
我
若
浮
烟
。
9、 陶渊 明（ 约 365年 —427年 ），字 元亮， （又 一说名 潜，字 渊明 ）号五 柳先生 ，私 谥“靖 节”， 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
21
1
0
、
倚
南
窗
以
寄
傲
，
审
容
膝
之
易
安
。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
文 家 。汉 族 ，东 晋 浔阳 柴桑 人 （今 江西 九江 ） 。曾 做过 几 年小 官， 后辞 官 回家 ，从 此 隐居 ，田 园生 活 是陶 渊明 诗 的主 要题 材， 相 关作 品有 《饮 酒 》 、 《 归 园 田 居 》 、 《 桃花 源 记 》 、 《 五 柳先 生 传 》 、 《 归 去来 兮 辞 》 等 。
6
、
露
凝
无
游
氛
，
天
高
风
景
澈
。
7、翩翩新 来燕，双双入我庐 ，先巢故尚在，相 将还
后
名
，
于
我
若
浮
烟
。
9、 陶渊 明（ 约 365年 —427年 ），字 元亮， （又 一说名 潜，字 渊明 ）号五 柳先生 ，私 谥“靖 节”， 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
21
1
0
、
倚
南
窗
以
寄
傲
，
审
容
膝
之
易
安
。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
文 家 。汉 族 ，东 晋 浔阳 柴桑 人 （今 江西 九江 ） 。曾 做过 几 年小 官， 后辞 官 回家 ，从 此 隐居 ，田 园生 活 是陶 渊明 诗 的主 要题 材， 相 关作 品有 《饮 酒 》 、 《 归 园 田 居 》 、 《 桃花 源 记 》 、 《 五 柳先 生 传 》 、 《 归 去来 兮 辞 》 等 。
光刻胶及光刻工艺流程
光刻工艺流程
涂胶的质量要求是：（1）膜厚符合设计的要求，同时膜厚 要均匀，胶面上看不到干涉花纹；（2）胶层内无点缺陷 （如针孔等）；（3）涂层表面无尘埃和碎屑等颗粒。
膜厚的大小可由下式决定： TKP2/S1/2 式中，T为膜厚；P为光刻胶中固体的百
分比含量；S为涂布机的转速；K为常数。
3.软烘烤 主要目的有：使胶膜内的溶剂挥发，增加光刻胶与衬底间
➢ 正胶（Positive Photo Resist）：曝光前对显影液不可溶，而曝光 后变成了可溶的，能得到与掩模板遮光区相同的图形。
➢ 负胶（Negative Photo Resist）：反之。
掩模板
PR
氧化膜
wafe r
正胶
曝光
显影
负胶
光刻胶的分类
优点 分辨率高、对比度好 正胶 缺点 粘附性差、抗刻蚀能力差、高成本
的粘附性、光吸收以及抗腐蚀能力；缓和涂胶过程中胶膜内 产生的应力等。
光刻工艺流程
4.对准和曝光
对准是把所需图形在晶圆表面上定位或对准，而曝 光的目的是要是通过汞弧灯或其他辐射源将图形转移到 光刻胶图层上。用尽可能短的时间使光刻胶充分感光， 在显影后获得尽可能高的留膜率，近似垂直的光刻胶侧 壁和可控的线宽。
5.PEB
在曝光时由于驻波效应的存在，光刻胶侧壁会有不 平整的现象，曝光后进行烘烤，可使感光与未感光边界 处的高分子化合物重新分布，最后达到平衡，基本可以 消除驻波效应。
光刻工艺流程
光刻工艺流程
6.显影 显影就是用显影液溶解掉不需要的光刻胶，将掩膜版上 的图形转移到光刻胶上。
7.硬烘烤 目的是通过溶液的蒸发来固化光刻胶，此处理提高了光 刻胶对衬底的粘附性，为下一步工艺做好准备，如提高 光刻胶的抗刻蚀能力。
光刻工艺介绍1ppt课件
– 来片衬底必须是干净和干燥的 – HMDS处理后应及时涂胶 – HMDS处理不能过度 – 安全使用HMDS
编辑版pppt
7
涂胶（Coating）
• 涂胶就是采用旋转涂敷的方法，在圆片衬底上均 匀的涂上一层一定厚度的光刻胶。
• 旋转涂敷主要受到以下几个因素的影响，它们彼 此作用，或相互增强或相互减弱结果
编辑版pppt
42
Auto Leveling
Max.: 20mm Φ: 19mm
限制：圆片边缘12.5mm无法进行AL。
编辑版pppt
43
Auto Leveling
编辑版pppt
44
Auto Leveling
编辑版pppt
45
Auto Leveling(III)
编辑版pppt
46
常见聚焦不良
IND AH
AC SC
编辑版pppt
HP IND
5
涂胶前处理（Priming）
HMDS 处理
去水烘烤
编辑版pppt
6
HMDS
• 目的：增加圆片衬底与光刻胶的粘附性 • 原理：将圆片表面状态由亲水性转变为疏水性(亲油性) • 化学试剂：HMDS (六甲基二硅胺) • 气相涂布方法：高温低真空下的HMDS单片处理模块 • 确认HMDS的效果用接触角计测量，一般要求大于65度 • 前处理注意事项：
+/-0.12um ALL
All
26
NIKON机光路图
椭球体 汞灯 快门 滤光镜 蝇眼积分器
聚光镜
挡板
聚光镜
光刻版
光学镜头
编辑版pppt
圆片
27
Reticle Blind
编辑版pppt
编辑版pppt
7
涂胶（Coating）
• 涂胶就是采用旋转涂敷的方法，在圆片衬底上均 匀的涂上一层一定厚度的光刻胶。
• 旋转涂敷主要受到以下几个因素的影响，它们彼 此作用，或相互增强或相互减弱结果
编辑版pppt
42
Auto Leveling
Max.: 20mm Φ: 19mm
限制：圆片边缘12.5mm无法进行AL。
编辑版pppt
43
Auto Leveling
编辑版pppt
44
Auto Leveling
编辑版pppt
45
Auto Leveling(III)
编辑版pppt
46
常见聚焦不良
IND AH
AC SC
编辑版pppt
HP IND
5
涂胶前处理（Priming）
HMDS 处理
去水烘烤
编辑版pppt
6
HMDS
• 目的：增加圆片衬底与光刻胶的粘附性 • 原理：将圆片表面状态由亲水性转变为疏水性(亲油性) • 化学试剂：HMDS (六甲基二硅胺) • 气相涂布方法：高温低真空下的HMDS单片处理模块 • 确认HMDS的效果用接触角计测量，一般要求大于65度 • 前处理注意事项：
+/-0.12um ALL
All
26
NIKON机光路图
椭球体 汞灯 快门 滤光镜 蝇眼积分器
聚光镜
挡板
聚光镜
光刻版
光学镜头
编辑版pppt
圆片
27
Reticle Blind
编辑版pppt
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）烘干 经过清洁处理后的晶圆表面会含有一定的水分（亲水性表 面），所以必须将其表面烘烤干燥（干燥的表面为憎水性 表面），以便增加光刻胶和晶圆表面的粘附能力。
.
9
光刻工艺流程
保持憎水性表面的方法：一种是把室内湿度保持在50%以 下，并且在晶园完成前一步工艺之后尽可能快地对晶园进 行涂胶。另一种是把晶园储存在用干燥且干净的氮气净化 过的干燥器中。 此外，一个加热的操作也可以使晶圆表面恢复到憎水性表 面。有三种温度范围：150℃-200℃(低温)，此时晶圆表面 会被蒸发；到了400℃(中温)时，与晶圆表面结合较松的水 分子会离开；当超过750℃(高温)时，晶圆表面从化学性质 上将恢复到了憎水性条件。通常采用低温烘烤，原因是操 作简单。
抗蚀性（Anti-etching）：光刻胶黏膜必须保持它的粘附性，并在后 续的湿刻和干刻中保护衬体表面，这种性质被称为抗蚀性。
表面张力（Surface Tension）：液体中将表面分子拉向液体主体内 的分子间的吸引力。
.
4
光刻胶的分类
1. 根据光刻胶按照如何响应紫外光的特性可以分为两类
➢ 正胶（Positive Photo Resist）：曝光前对显影液不可溶，而曝光 后变成了可溶的，能得到与掩模板遮光区相同的图形。
适用于深紫外光（DUV），KrF 准分子激光248nm和 ArF准分子激
光193nm。
.
6
光刻胶的主要应用领域
模拟半导体 Analog Semiconductors 发光二极管 LED = Light-Emitting Diode 微电子机械系统 MEMS=Micro Electro Mechanical System 太阳能光伏 Solar PV 微流道和生物芯片 Microfluidics & Biochips 光电子器件/光子器件 Optoelectronics/Photonics 封装 Packaging

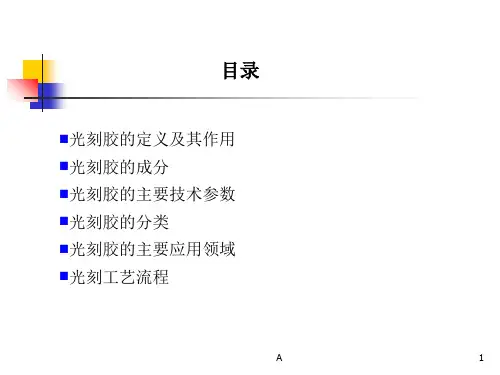

目录
光刻胶的定义及其作用 光刻胶的成分 光刻胶的主要技术参数 光刻胶的分类 光刻胶的主要应用领域 光刻工艺流程
.
1
光刻胶的定义及其作用
定义: 光刻胶(Photoresist简称PR)又称光致抗蚀剂，它是一种对光敏感
的有机化合物，它受紫外光曝光后，在显影液中的溶解度会发生 变化。
作用： a、将掩膜板上的图形转移到晶圆表面顶层的光刻胶中； b、在后续工序中，保护下面的材料（刻蚀或离子注入）。
2.涂胶 涂胶工艺的目的就是在晶园表面建立薄的、均匀的、并且没 有缺陷的光刻胶膜。一般来说，光刻胶膜厚从0.5um到 1.5um不等，而且它的均匀性必须达到只有正负0.01um的 误差。
.
11
光刻工艺流程
光刻胶的涂覆常用方法是旋转涂胶法：静态旋转和动态喷洒 ➢ 静态涂胶：首先把光刻胶通过管道堆积在晶圆的中心，然后低速
添加剂：用以改变光刻胶的某些特性，如改善光刻胶发生反 射而添加染色剂。
.
3
光刻胶的主要技术参数
分辨率（resolution）：是指光刻胶可再现图形的最小尺寸。一般用 关键尺寸来（CD，Critical Dimension）衡量分辨率。
对比度（Contrast）：指光刻胶从曝光区到非曝光区过渡的陡度。
（3）增粘处理 增粘的作用是增强wafer与光刻胶之间的粘着力。
.
10
光刻工艺流程
原因是绝大多数光刻胶所含的高分子聚合物是疏水的，而氧 化物表面的羟基是亲水的，两者表面粘附性不好。 通常用的增粘剂：HMDS(六甲基二硅胺烷) 亲水的带羟基的硅烷醇→疏水的硅氧烷结构，既易与晶圆表 面结合，又易与光刻胶粘合。 方法有：沉浸式，旋涂法和蒸汽法
.
2
光刻胶的成分
树脂：光刻胶树脂是一种惰性的聚合物基质，是用来将其它 材料聚合在一起的粘合剂。光刻胶的粘附性、胶膜厚度等都 是树脂给的。
感光剂：感光剂是光刻胶的核心部分，它对光形式的辐射能， 特别在紫外区会发生反应。曝光时间、光源所发射光线的强 度都根据感光剂的特性选择决定的。
溶剂：光刻胶中容量最大的成分，感光剂和添加剂都是固态 物质，为了方便均匀的涂覆，要将它们加入溶剂进行溶解， 形成液态物质，且使之具有良好的流动性，可以通过旋转方 式涂布在wafer表面。
灵敏度 保留曝光区域光刻胶原始厚度的50%所需的能量
2. 根据光刻胶能形成图形的最小光刻尺寸来分：
➢ 传统光刻胶（正胶和负胶）
适用于紫外光（UV），I线365nm、H线405nm和G线436nm，关 键尺寸在0.35um及其以上。
➢ 化学放大光刻胶（CAR，Chemical Amplified Resist）
➢ 负胶（Negative Photo Resist）：反之。
掩模板
PR
氧化膜
wafe r
曝光
显影
正胶
负胶
.
5
光刻胶的分类
优点 分辨率高、对比度好
正胶 缺点 粘附性差、抗刻蚀能力差、高成本
灵敏度 曝光区域光刻胶完全溶解时所需的能量
优点 良好的粘附能力和抗刻蚀能力、感光速度快
负胶 缺点 显影时发生变形和膨胀，导致其分辨率
.
7
光刻工艺流程
前处理
检验
涂胶
硬烘烤
软烘烤
显影
对准曝光
PEB
.
8
光刻工艺流程
1.前处理
（1）微粒清除 wafer表面的杂质微粒会影响光刻胶的粘附，且会损坏光刻 的图形，造成成品率的下降，所以必须要清洁掉表面的杂 质颗粒、表面沾污以及自然氧化层等。 微粒清除方法：高压氮气吹除，化学湿法清洗，旋转刷刷洗， 高压水喷溅等。
旋转使光刻胶铺开，再高速旋转甩掉多余的光刻胶，高速旋转时 光刻胶中的溶剂会挥发一部分。
.
12
光刻工艺流程
静态涂胶时的堆积量非常关键，量少了会导致负胶不均匀，量大 了会导致晶圆边缘光刻胶的堆积甚至流到背面。
.
13
光刻工艺流程
➢ 动态喷洒：随着wafer直径越来越大，静态涂胶已不能满 足要求，动态喷洒是以低速旋转，目的是帮助光刻胶最初 的扩散，用这种方法可以用较少量的光刻胶而达到更均匀 的光刻胶膜，然后高速旋转完成最终要求薄而均匀的光刻 胶膜。
敏感度（Sensitivity）：光刻胶上产生一个良好的图形所需一定波长 光的最小能量值（或最小曝光量）。单位：毫焦/平方厘米mJ/cm2。
粘滞性/黏度 （Viscosity）：衡量光刻胶流动特性的参数。光刻胶中 的溶剂挥发会使粘滞性增加。
粘附性（Adherence）：是指光刻胶与晶圆之间的粘着强度。
.
9
光刻工艺流程
保持憎水性表面的方法：一种是把室内湿度保持在50%以 下，并且在晶园完成前一步工艺之后尽可能快地对晶园进 行涂胶。另一种是把晶园储存在用干燥且干净的氮气净化 过的干燥器中。 此外，一个加热的操作也可以使晶圆表面恢复到憎水性表 面。有三种温度范围：150℃-200℃(低温)，此时晶圆表面 会被蒸发；到了400℃(中温)时，与晶圆表面结合较松的水 分子会离开；当超过750℃(高温)时，晶圆表面从化学性质 上将恢复到了憎水性条件。通常采用低温烘烤，原因是操 作简单。
抗蚀性（Anti-etching）：光刻胶黏膜必须保持它的粘附性，并在后 续的湿刻和干刻中保护衬体表面，这种性质被称为抗蚀性。
表面张力（Surface Tension）：液体中将表面分子拉向液体主体内 的分子间的吸引力。
.
4
光刻胶的分类
1. 根据光刻胶按照如何响应紫外光的特性可以分为两类
➢ 正胶（Positive Photo Resist）：曝光前对显影液不可溶，而曝光 后变成了可溶的，能得到与掩模板遮光区相同的图形。
适用于深紫外光（DUV），KrF 准分子激光248nm和 ArF准分子激
光193nm。
.
6
光刻胶的主要应用领域
模拟半导体 Analog Semiconductors 发光二极管 LED = Light-Emitting Diode 微电子机械系统 MEMS=Micro Electro Mechanical System 太阳能光伏 Solar PV 微流道和生物芯片 Microfluidics & Biochips 光电子器件/光子器件 Optoelectronics/Photonics 封装 Packaging
目录
光刻胶的定义及其作用 光刻胶的成分 光刻胶的主要技术参数 光刻胶的分类 光刻胶的主要应用领域 光刻工艺流程
.
1
光刻胶的定义及其作用
定义: 光刻胶(Photoresist简称PR)又称光致抗蚀剂，它是一种对光敏感
的有机化合物，它受紫外光曝光后，在显影液中的溶解度会发生 变化。
作用： a、将掩膜板上的图形转移到晶圆表面顶层的光刻胶中； b、在后续工序中，保护下面的材料（刻蚀或离子注入）。
2.涂胶 涂胶工艺的目的就是在晶园表面建立薄的、均匀的、并且没 有缺陷的光刻胶膜。一般来说，光刻胶膜厚从0.5um到 1.5um不等，而且它的均匀性必须达到只有正负0.01um的 误差。
.
11
光刻工艺流程
光刻胶的涂覆常用方法是旋转涂胶法：静态旋转和动态喷洒 ➢ 静态涂胶：首先把光刻胶通过管道堆积在晶圆的中心，然后低速
添加剂：用以改变光刻胶的某些特性，如改善光刻胶发生反 射而添加染色剂。
.
3
光刻胶的主要技术参数
分辨率（resolution）：是指光刻胶可再现图形的最小尺寸。一般用 关键尺寸来（CD，Critical Dimension）衡量分辨率。
对比度（Contrast）：指光刻胶从曝光区到非曝光区过渡的陡度。
（3）增粘处理 增粘的作用是增强wafer与光刻胶之间的粘着力。
.
10
光刻工艺流程
原因是绝大多数光刻胶所含的高分子聚合物是疏水的，而氧 化物表面的羟基是亲水的，两者表面粘附性不好。 通常用的增粘剂：HMDS(六甲基二硅胺烷) 亲水的带羟基的硅烷醇→疏水的硅氧烷结构，既易与晶圆表 面结合，又易与光刻胶粘合。 方法有：沉浸式，旋涂法和蒸汽法
.
2
光刻胶的成分
树脂：光刻胶树脂是一种惰性的聚合物基质，是用来将其它 材料聚合在一起的粘合剂。光刻胶的粘附性、胶膜厚度等都 是树脂给的。
感光剂：感光剂是光刻胶的核心部分，它对光形式的辐射能， 特别在紫外区会发生反应。曝光时间、光源所发射光线的强 度都根据感光剂的特性选择决定的。
溶剂：光刻胶中容量最大的成分，感光剂和添加剂都是固态 物质，为了方便均匀的涂覆，要将它们加入溶剂进行溶解， 形成液态物质，且使之具有良好的流动性，可以通过旋转方 式涂布在wafer表面。
灵敏度 保留曝光区域光刻胶原始厚度的50%所需的能量
2. 根据光刻胶能形成图形的最小光刻尺寸来分：
➢ 传统光刻胶（正胶和负胶）
适用于紫外光（UV），I线365nm、H线405nm和G线436nm，关 键尺寸在0.35um及其以上。
➢ 化学放大光刻胶（CAR，Chemical Amplified Resist）
➢ 负胶（Negative Photo Resist）：反之。
掩模板
PR
氧化膜
wafe r
曝光
显影
正胶
负胶
.
5
光刻胶的分类
优点 分辨率高、对比度好
正胶 缺点 粘附性差、抗刻蚀能力差、高成本
灵敏度 曝光区域光刻胶完全溶解时所需的能量
优点 良好的粘附能力和抗刻蚀能力、感光速度快
负胶 缺点 显影时发生变形和膨胀，导致其分辨率
.
7
光刻工艺流程
前处理
检验
涂胶
硬烘烤
软烘烤
显影
对准曝光
PEB
.
8
光刻工艺流程
1.前处理
（1）微粒清除 wafer表面的杂质微粒会影响光刻胶的粘附，且会损坏光刻 的图形，造成成品率的下降，所以必须要清洁掉表面的杂 质颗粒、表面沾污以及自然氧化层等。 微粒清除方法：高压氮气吹除，化学湿法清洗，旋转刷刷洗， 高压水喷溅等。
旋转使光刻胶铺开，再高速旋转甩掉多余的光刻胶，高速旋转时 光刻胶中的溶剂会挥发一部分。
.
12
光刻工艺流程
静态涂胶时的堆积量非常关键，量少了会导致负胶不均匀，量大 了会导致晶圆边缘光刻胶的堆积甚至流到背面。
.
13
光刻工艺流程
➢ 动态喷洒：随着wafer直径越来越大，静态涂胶已不能满 足要求，动态喷洒是以低速旋转，目的是帮助光刻胶最初 的扩散，用这种方法可以用较少量的光刻胶而达到更均匀 的光刻胶膜，然后高速旋转完成最终要求薄而均匀的光刻 胶膜。
敏感度（Sensitivity）：光刻胶上产生一个良好的图形所需一定波长 光的最小能量值（或最小曝光量）。单位：毫焦/平方厘米mJ/cm2。
粘滞性/黏度 （Viscosity）：衡量光刻胶流动特性的参数。光刻胶中 的溶剂挥发会使粘滞性增加。
粘附性（Adherence）：是指光刻胶与晶圆之间的粘着强度。
