电线电缆简介一、电线电缆的简介1. 电线电缆简介在一般人印象中，电线电缆是个简单的概念，只是外包一层塑料的金属线而已。

作为现代电气产品之讯号传播媒介，电线电缆远比上述概念来得复杂。

从家用电话线，大哥大充电器线到办公所用计算机线, 扫描线，甚至到如今的铁氟龙线，功能更超多样化和复杂化。

寻找电线电缆的根源，可追溯到历史上不少科学家。

公元1831 年，英国科学家法拉第发现了“电磁感应法则”，为电线电缆的实用发展奠定了扎实的基础，1879 年，美国的爱迪生发明了电灯，电灯配线因此有了广阔的前景，1881 年，美国的哥尔屯，发明了“交流发电机”。

伴随着这些直接影响人类工作、生活的发明出现，电线电缆的发展也日超讯速。

1830年，法拉第制成了卷线（漆包线）。

1889年，美国的佛朗第发明了油浸纸绝缘电力电缆，此为目前所用的其本型高压电力电缆。

电线电缆的发展，主要涉及绝缘材料与导体的发展。

绝缘材料由最原始的裸线→漆包线→橡胶线→塑料线→合成材料线，进步到目前的各类线缆。

导体也相继有白金→铜→铝→光缆等等随着科技的发展，计算机等科技产品的出现，电线、电缆之间距离也慢慢拉开，简而言之，电线系指构造简单而且芯数较少的传电线材。

电缆系指多重绞合，制造工艺复杂，或芯数较多的传电线材二者区分并不严格，通俗地讲，只要能传送电力或信号的有形物体，都可以称之为电线电缆。

性能释记：硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电电缆，配电线及建筑之导体。

软铜线：硬铜线加热去除冷加工所生产之残余应力而成，富柔软性及弯曲性，并且有较高之导电率，用于制造通讯及电力线缆之导体、电气机械及各种家用电器之导线。

加外还有：半硬铜线、平角铜线、镀锡铜线、无氧铜线、电子零件用线等。

导体电阻：导体之电阻与其长度成正比，与其截面积成反比。

公式：R=P×L/S （此公式适用于26℃）式中：P…为导体之电阻系数，L…为长度，S…为截面积。

电线电缆发展历程北极星电力网新闻中心 2010-8-12 15:28:07 我要投稿历史对于后人不仅仅是一种追忆，更重要的是在了解中得到启迪：只有不断创新，才有真正的生命力。

历史已经证明，电线电缆产品的发展是与社会进步紧密相连的，一项重大的技术突破会推动社会某一领域的突变。

一、发现“电”可沿金属线传输（1800年前）公元前500年，希腊泰勒斯发现摩擦生电。

1729年，英国人格雷发现“电”可以沿金属线传输，人类有了“导体”的概念。

1740年，法国的德札古利埃规定了导体与绝缘的定义。

1744年，德国人温克勒用电线把放电火花传输到远距离，宣告了电线的诞生。

1752年，美国人富兰克林发明了避雷针，并用电线接地，这是电线的首次实用化。

1799年，意大利人伏特发明电池，获得了持续电流。

二、“电报机”的发明推动了电报电缆的研发、应用（1875年前）十九世纪初，丹麦的奥斯特、英国的法拉第、德国的欧姆、美国的亨利等大批欧美物理学家不断发现和创立了现代电学、电磁学的许多基础理论，为今后的电力、信息传输打开了闸门。

1833年，高斯和韦伯制成了第一部电磁指针电报机，用于1公里长的线路上，用了6年。

1835年，美国莫尔斯发明了有线电报机，促进了通信电缆的发展。

1839年，库克、惠斯登在伦敦建成了第一条21公里长的电报线路。

1841年纽约港敷设了橡皮绝缘的海底电报电缆。

1851年，英国敷设了穿越英吉利海峡的海底电缆。

此后，欧美各国竞相发展；二三十年间，电报电缆几乎遍连各国的主要大城市。

至1920年，英国建成了连接英联邦各国、环绕世界的电报电缆网，引发了美、日等国敷设海底电报电缆的高潮。

1871年，英国大东公司在中国上海与日本长崎之间敷设了橡皮绝缘海底电报电缆。

三、线缆产品在三大领域遍地开花（1980年前）（一）电磁线1、1875年，美国人亨利取得了第一个绝缘漆和纤维专利。

美国GE公司在1902年制成醋酸纤维漆包线；1909年制成油性漆包线；1925年制成聚乙烯醇缩甲醛线；1938年发明了缩醛漆包线；1954年发明了聚酯漆包线。

电线电缆发展史一、1951-19571、建国初期，为满足经济建设与社会生活的迫切需要，为数不多的电线厂陆续生产了橡皮绝缘电线，橡套电缆，架空导线，油性漆包线，纱、丝包线等，1951年，6、6KV油性纸绝缘铅包电力电缆；1954年生产10KV级；1956年生产35KV级。

2、1951年，100对空气纸绝缘铅包电话电缆；1953年达1200对。

3、1952年，B级玻璃丝包线。

4、1953年，石油勘探测井电缆。

5、1954年，架空铜绞线。

6、1956年，纸浆绝缘铅包电话电缆。

7、1957年，60路纸绳绝缘高频对称长途通信电缆。

二、1958-1985（一）裸电线1、铜包钢线、热处理和非热处理型铅-镁-硅高强度铝合金导线。

2、330KV扩径钢芯铝绞线。

3、南京大跨越过江用铝包钢绞线。

4、500KV电站用1400m㎡软母线。

5、500KV镇江大跨越过江用钢芯铝包钢绞线。

6、钢芯耐热铝合金导线。

7、自阻尼导线。

（二）电力电缆1、35KV以下不滴流油纸绝缘电力电缆。

2、高压充油电缆及附件。

3、1966年，66KV级充油电缆用于大连第二电厂。

4、1968年，110KV大长度充油电缆用于南京长江大桥下过江。

5、1973年，330KV充油电缆及附件用于刘家峡电站。

6、1976年，完成10～25KV蒸气交联聚乙烯电力电缆，用于上海供电局。

7、100KV直流充油电缆用于舟山海峡。

8、500KV充油电缆及附件在辽锦线上试运行。

（三）通信电缆1、1961年，制成四管中同轴电缆。

2、1966年，制成300路小同轴电缆。

3、1972年，完成非充填式防潮层聚乙烯护套市内电话电缆和泡沫聚乙烯铁通用高低频综合对称电缆。

4、1978年，完成短波长松套层绞式光缆用于上海电话局，之后迅速发展各种结构的光缆。

5、1983年，完成10800路干线用中同轴电缆和3600路小同轴电缆。

（四）电磁线1、1959年，聚酯漆包线、缩醛漆包线。

2、1964年，无磁性漆包线。

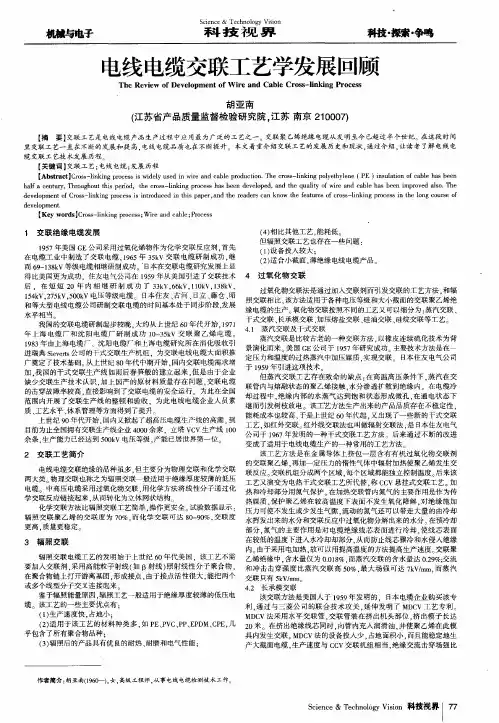

胡亚 南 （ 江苏 省产 品质 量监 督检验 研 究院 ， 江 苏 南京 ２ １ ０ ０ ０ ７ ）
【 摘 要】 交联 工艺是 电线 电缆产品生产过程 中应 用最为广泛的工艺之 一。 交联聚 乙烯绝缘 电缆从发 明至今 已超过 半个世 纪。 在这段 时间 里交联工 艺一直在不断的发展和提高 ． 电线电缆 品质也在不断提升。本文着重介 绍交联 工艺的发展历史和现状， 通过介绍 ， 让读者 了解 电线电 缆 交联 工 艺技 术 发展 历 程 【 关键词 】 交联工艺； 电线电缆 ； 发展ｃ ｅ ＆ 技 Ｔ ｅ ｃ ｈ 视 ｎ ｏ ｌ ｏ ｇ ｙ ＰＰ Ｖ ｉ ｓ ｉ ｏ ｎ
－
科技 ・ 探索 ・ 争鸣
电线电缆交联工艺学发展 回顾
Ｔ ｈ ｅ Ｒｅ ｖ ｉ ｅ ｗ ｏ ｆ Ｄｅ ｖ ｅ ｌ ｏ ｐ ｍｅ ｎ ｔ ｏ ｆ Ｗｉ ｒ ｅ ａ ｎ ｄ Ｃａ ｂ ｌ ｅ Ｃｒ ｏ ｓ ｓ — ｌ ｉ ｎ ｋ ｉ ｎ ｇ Ｐｒ ｏ ｃ ｅ ｓ ｓ
【 Ｋ ｅ ｙ ｗ ｏ ｒ ｄ ｓ ］ Ｃ ｒ ｏ ｓ ｓ — ｌ ｉ ｎ ｋ ｉ ｎ ｇ ｐ ｒ ｏ ｃ ｅ ｓ ｓ ； Ｗｉ ｒ ｅ ａ ｎ ｄ ｃ ａ ｂ ｌ ｅ ； Ｐ ｒ ｏ ｃ ｅ ｓ ｓ
１ 交联 绝 缘 电缆 发展
１ ９ ５ ７年美 国 Ｇ Ｅ公司采用 过氧化烯物作为化学交联反应剂 ． 首先 在 电缆工业 中制 造了交联电缆 ． １ ９ ６ ５年 ３ ５ ｋ Ｖ交联电缆研 制成功 ， 继 而６ ９ ～ １ ３ ８ ｋ Ｖ等级电缆相继研制成功 日本在交联 电缆研究发展上显 得 比美国更为成 功．住友电气公司在 １ ９ ５ ９年从美 国引进了交 联技术 后 ．在 短 短 ２ Ｏ年 内相 继 研 制 成 功 了 ３ ３ ｋ Ｖ， ６ ６ ｋ Ｖ， １ １ ０ ｋ Ｖ， １ ３ ８ ｋ Ｖ， １ ５ ４ ｋ Ｖ ． ２ ７ ５ ｋ Ｖ ． ５ ０ ０ ｋ Ｖ电压等级电缆 。日本住友 、 古河 、 日立 、 藤仓 、 昭 和等大型 电线 电缆公 司研制交联电缆 的时 间基本处于 同步 阶段 ， 发展 水平相当。 我 国 的交 联 电缆 研 制 起 步 较 晚 ． 大 约从 上 世 纪 ６ Ｏ年 代 开 始 ． １ ９ ７ １ 年 上海 电缆厂 和沈 阳 电缆厂研 制 成功 １ ０ ～ ３ ５ ｋ Ｖ交 联 聚 乙烯 电缆 。 １ ９ ８ ３年 由上海电缆厂 、沈阳电缆厂和上 海电缆研究所在消化 吸收引 进瑞典 Ｓ ｉ ｅ ｖ ｅ ｒ ｔ ｓ 公司的干式交联生产机组 ．为交联 电线 电缆大面积推 广奠定了技术基础 从上世纪 ８ Ｏ年代 中期开始 ． 国内交联电缆需求增 加． 我 国的干式交联 生产 线如雨后春笋般 的建立起 来 ， 但是 由于企业 缺少交联生产技术认识 ． 加上国产的原材料质量存 在问题 ． 交联 电缆 的击穿故障率较 高． 直接影响到了交联 电缆 的安全运行 。为此 在全国 范 围内开展 了交联生 产线的整顿和验收 ．为此 电线电缆企业人 员素 质、 工艺水平 、 体 系管理等方面得到了提升。 上世纪 ９ Ｏ年代开始 ． 国内又掀起 了超高压 电缆生产线 的高潮 。 到

测井电缆发展史
测井电缆是石油勘探、钻井和生产过程中使用的一种特殊电缆，用于传输测井仪器和传感器的信号和数据。

以下是测井电缆的发展史概述：
1. 早期发展（20世纪20年代-30年代）：早期的测井电缆主要是使用铜线制成的，用于测量油井的物性和温度等参数。

然而，这些电缆存在耐高温、防腐蚀和抗张力能力不足的问题。

2. 铜电缆的改进（20世纪40年代-50年代）：随着石油勘探和钻井技术的不断发展，对测井电缆的要求也越来越高。

为了提高电缆的性能，人们开始尝试改进铜电缆的结构和材质，例如采用较粗的铜丝和铜合金材料，从而增加电缆的可靠性和耐性能。

3. 隔离线电缆的引入（20世纪60年代-70年代）：由于在复杂的油井环境中，电缆的电磁干扰和互相干扰成为一个严重的问题，使得数据传输质量下降。

为了解决这个问题，人们引入了隔离线电缆，其在电缆的外层包裹了一层绝缘材料，能够有效地隔离电磁干扰。

4. 光纤测井电缆的发展（20世纪80年代至今）：随着光纤通信技术的迅速发展，光纤测井电缆逐渐取代了传统的铜电缆。

光纤测井电缆具有更高的带宽、更好的稳定性和抗干扰能力，能够传输更大量、更高清晰度的数据。

此外，光纤测井电缆还能够实现实时监测和远程控制，提高了测井操作的效率和安全性。

总体上，测井电缆的发展经历了从铜电缆到隔离线电缆再到光纤测井电缆的演进，不断提升了电缆的可靠性、耐久性和传输性能，为石油勘探和生产行业的发展做出了重要贡献。

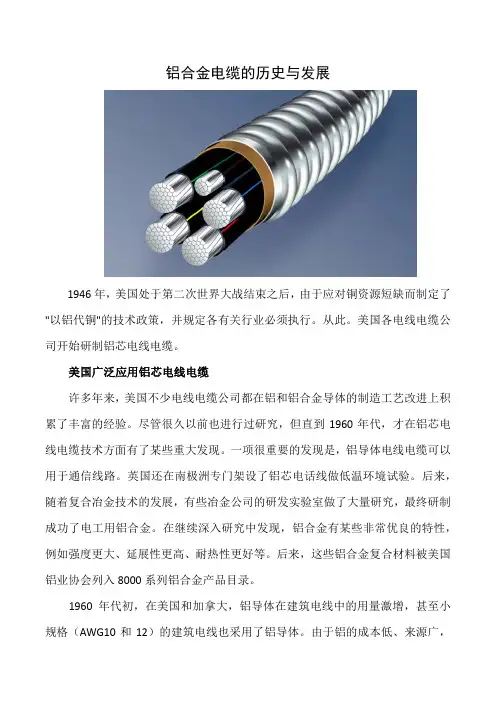

1946"以铝代铜司开始研 美国 许多累了丰富线电缆技用于通信随着复合成功了电例如强度铝业协会1960规格（AW 6年，美国铜"的技术研制铝芯电国广泛应用多年来，美富的经验。

技术方面有信线路。

英合冶金技术电工用铝合度更大、延会列入8000年代初WG10和铝国处于第二术政策，并电线电缆。

用铝芯电线美国不少电尽管很久有了某些重英国还在南术的发展，合金。

在继延展性更高00系列铝，在美国12）的建合金电二次世界大并规定各有线电缆电线电缆公久以前也进重大发现。

南极洲专门有些冶金继续深入研高、耐热性合金产品国和加拿大建筑电线也电缆的历大战结束之有关行业必公司都在铝进行过研究。

一项很重门架设了金公司的研研究中发性更好等。

品目录。

大，铝导体也采用了铝历史与发之后，由于必须执行。

铝和铝合金究，但直重要的发现铝芯电话研发实验室现，铝合。

后来，这体在建筑电铝导体。

由发展于应对铜。

从此。

美金导体的制到1960年现是，铝话线做低温室做了大合金有某些这些铝合金电线中的用由于铝的成资源短缺美国各电制造工艺年代，才导体电线温环境试验量研究，些非常优良金复合材用量激增成本低、缺而制定了电线电缆公艺改进上积才在铝芯电线电缆可以验。

后来，最终研制良的特性，材料被美国，甚至小来源广，了公积电以，制，国小用普通等级、牌号为AA‐1350纯铝制造的铝芯建筑电线迅速普及，北美许多建筑物里都安装了这种铝芯电线。

美国南方电线公司（Southwire）于1968年开始研制新的铝合金建筑电线，获得领先进展，并开始在美国和加拿大推广应用。

不过，到了60年代末，早期安装的铝芯电气线路频繁发生接续故障，电力部门和居民发出不少抱怨。

技术改进造就8000系列铝合金为了解决这些问题，1970年，电线电缆公司同电气产品实验室和连接器公司等其他行业的企业，制定了重新评估铝导体的方案。

电气实验室对铝芯建筑电线重新进行了鉴定试验，连接器公司重新制作了铝芯建筑电线用的新型连接器。

远东电缆的发展历程
远东电缆（Far East Cable Co., Ltd.）是中国领先的电缆制造商
之一，成立于1984年，总部位于江苏省苏州市。

在创立初期，远东电缆主要生产电力电缆，为中国的电力输配网提供可靠的电力传输解决方案。

随着中国电力行业的迅猛发展，远东电缆逐渐扩大了生产规模，并且开始研发和生产更多种类的电缆产品，满足不同行业的需求。

在1990年代，远东电缆迎来了新的发展机遇。

中国的经济改
革和城镇化进程加速推进，基础设施建设需求急剧增长。

远东电缆迅速调整战略，加大投资力度，引进先进的生产设备和技术，提高产品质量和生产效率。

2000年代初，远东电缆开始进入国际市场，与世界各地的合
作伙伴建立了良好的合作关系。

公司的产品远销至亚洲、欧洲、美洲等多个国家和地区，并获得了国际市场的认可。

为了适应低碳经济发展的趋势，远东电缆积极推动可再生能源产业的发展，开发和生产符合环保标准的太阳能电缆和风力发电电缆，并为新能源产业链提供完整的解决方案。

近年来，远东电缆加大了科研和创新的力度，不断开发新型电缆产品和技术，以适应快速变化的市场需求。

同时，公司注重质量管理和服务水平的提升，努力为客户提供更好的产品和解决方案。

未来，远东电缆将继续致力于创新和发展，以成为全球一流的电缆制造商。

公司将不断优化产品结构，提高核心竞争力，为各行各业的客户提供更加可靠和高效的电力传输解决方案，为推动世界能源行业的可持续发展做出贡献。

电线电缆的发展历史全文共四篇示例，供读者参考第一篇示例：电线电缆是现代电力传输和通信的重要组成部分，它们在人类社会的发展中起着至关重要的作用。

下面让我们一起来了解一下电线电缆的发展历史。

1. 早期的电线：早在公元前2000年，埃及人就开始利用铜制成的导线来进行电传输。

而在公元前6世纪，古希腊人和古罗马人也开始使用青铜制成的电线来传送电力。

2. 电线的发展：19世纪初，人们开始使用铅包覆的铅管来制作电线，用以传输电信号。

这种电线虽然成本较高，但在当时已经是相对先进的技术了。

3. 电缆的出现：到了19世纪中期，人们开始使用橡胶绝缘的电缆来传输电力。

这种电缆不仅能够提供更好的绝缘效果，还能够减少电力传输时的损耗，大大提高了电力传输的效率。

5. 南华通信电缆：20世纪中期，中国南华通信电缆研发成功了中间距离通信电缆，大大提高了通信效率。

这种电缆不仅价格便宜，还能够传输更长距离的通信信号，极大地促进了中国通信业的发展。

6. 现代光缆：到了20世纪末，随着光电技术的发展，人们开始使用光缆来传输电信号。

光缆不仅传输速度快，传输距离远，而且还具有抗干扰性能强等特点，成为了当今电信网络的主要传输媒介。

随着科技的不断进步，电线电缆的发展也在不断创新。

从最初的铜导线到现代的光缆，电线电缆的发展历程可以说是一部科技的进步史。

相信在未来的发展中，电线电缆将继续不断进化，为人类社会的发展做出更大的贡献。

第二篇示例：电线电缆作为现代社会中必不可少的一种基础设施，发挥着连接各种电器设备的重要作用。

它们的发展历史可以追溯到19世纪初，随着电力技术的发展和应用，电线电缆也得到了不断的改进和完善。

最早的电线电缆是由铅包覆的铜线构成，用于传输电信号和电力。

这种简单的设计虽然效果显著，但也存在易损坏和使用寿命短的问题。

随着科学技术的不断进步，电线电缆的制造材料也得到了不断的升级，从铅包覆的铜线逐渐演变为各种合金材料、聚合物材料等。

1900年代初期，随着工业革命的全面推进，电线电缆的需求量急剧增加。

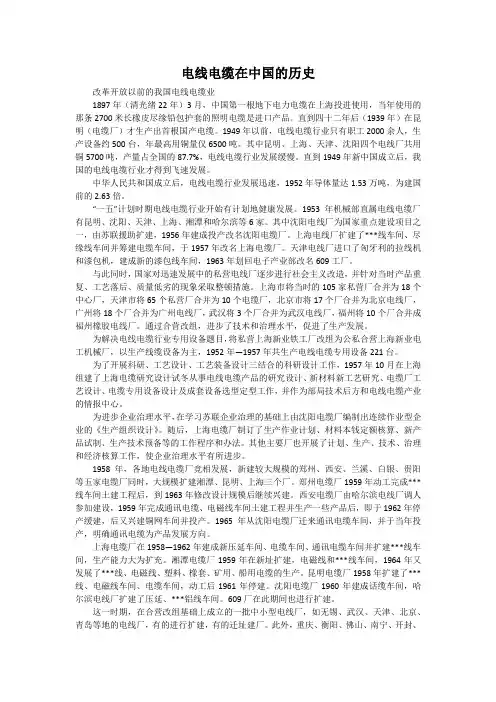

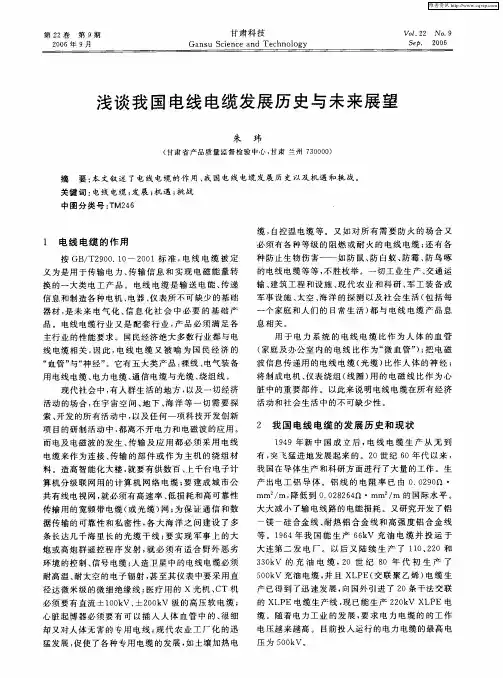

电线电缆在中国的历史改革开放以前的我国电线电缆业1897年（清光绪22年）3月，中国第一根地下电力电缆在上海投进使用，当年使用的那条2700米长橡皮尽缘铅包护套的照明电缆是进口产品。

直到四十二年后（1939年）在昆明（电缆厂）才生产出首根国产电缆。

1949年以前，电线电缆行业只有职工2000余人，生产设备约500台，年最高用铜量仅6500吨。

其中昆明、上海、天津、沈阳四个电线厂共用铜5700吨，产量占全国的87.7%，电线电缆行业发展缓慢。

直到1949年新中国成立后，我国的电线电缆行业才得到飞速发展。

中华人民共和国成立后，电线电缆行业发展迅速，1952年导体量达1.53万吨，为建国前的2.63倍。

“一五”计划时期电线电缆行业开始有计划地健康发展。

1953年机械部直属电线电缆厂有昆明、沈阳、天津、上海、湘潭和哈尔滨等6家。

其中沈阳电线厂为国家重点建设项目之一，由苏联援助扩建，1956年建成投产改名沈阳电缆厂。

上海电线厂扩建了***线车间、尽缘线车间并筹建电缆车间，于1957年改名上海电缆厂。

天津电线厂进口了匈牙利的拉线机和漆包机，建成新的漆包线车间，1963年划回电子产业部改名609工厂。

与此同时，国家对迅速发展中的私营电线厂逐步进行社会主义改造，并针对当时产品重复、工艺落后、质量低劣的现象采取整顿措施。

上海市将当时的105家私营厂合并为18个中心厂，天津市将65个私营厂合并为10个电缆厂，北京市将17个厂合并为北京电线厂，广州将18个厂合并为广州电线厂，武汉将3个厂合并为武汉电线厂，福州将10个厂合并成福州橡胶电线厂。

通过合营改组，进步了技术和治理水平，促进了生产发展。

为解决电线电缆行业专用设备题目，将私营上海新业铁工厂改组为公私合营上海新业电工机械厂，以生产线缆设备为主，1952年—1957年共生产电线电缆专用设备221台。

为了开展科研、工艺设计、工艺装备设计三结合的科研设计工作，1957年10月在上海组建了上海电缆研究设计试冬从事电线电缆产品的研究设计、新材料新工艺研究、电缆厂工艺设计、电缆专用设备设计及成套设备选型定型工作，并作为部局技术后方和电线电缆产业的情报中心。

国内电缆发展历史
1 1897年，上海市区首次采用低压路灯电力电缆，开创了我国应用地下电力电缆输电的先河。

2 1951年，国产6kV油纸绝缘电力电缆问世。

（昆明电线厂)
3 1953年开始生产10kV油纸绝缘电力电缆。

4 1956年生产出35kV油纸绝缘电力电缆。

5 1969年我国第一条220kV充油电缆投入运行。

6 1970年330kV充油电缆投入运行。

7 1982年500kV充油电缆试运行。

8 1970年我国正式投产10 - 35kV交联电缆。

9 1985年广州、南京等城市引进110kV XLPE 电力电缆。

10 1985年以后，发电厂、变电站和抽水蓄能电站先后引进220kV、330kV、500kV XLPE 电力电缆。

11 1990年第一条国产110kV XLPE电力电缆线路在首钢投入运行。

12 1996年国产220kV XLPE电力电缆通过技术鉴定。

13 2000年中期国产220kV电力电缆通过长期老化试验，（预鉴定试验）和产品鉴定，逐步推广应用。

今天，国内电力电缆制造技术、运行维护技术已与国际水平接轨。

2
第１章、电线电缆分类
电力电缆 又称力缆，用于传输电缆；常做地下敷设。
架空线 (裸电线) 又称裸电线，常用于长距离传输电能；常做架空敷设。
通讯电缆 用于传输电信号；常敷设于地下或架空。
漆包線 (绕组线) 又称绕组线，用于电机绕组，将电能转化为机械能。
电气装备用电缆 用做电气设备的安装线。

• 1 ------ 单芯线﹐热塑性绝缘。 • 2 ------ 多芯线﹐热塑性绝缘。 • 3 ------ 单芯线﹐热固性绝缘。
14
第５章、 电线电缆产品介绍------ AWM电子线（续）
4 ------ 多芯线﹐热固性绝缘 5 ------ 单芯或多芯线﹐特种要求。 10 ------ 延续结构代号1。 20 ------ 延续结构代号2。 测试标准及测试方法来源 UL44 橡胶绝缘电线电缆 。 UL62 安装软电线电缆(电源线)。 UL83 热塑性绝缘电线电缆 。 UL493 热塑性绝缘地下分流电缆 。 UL814 气管标识电缆 。 UL1063 电动工具用电线电缆。 UL4 铠装电缆。 UL719 非金属套电缆。 UL1581 电线电缆及软线。 UL subject758 (AWM电器配线总则)。 用途、常见产品类别 用作电气装备的连接线(机内及机外配线) 。 产品如 ﹕UL 1007、1015、1061。
6、 锌 用做钢丝/钢带/铁导体的镀层﹐用以防腐蚀。
7
7、 锡 用做钢丝/铜线的镀层﹐用以防腐蚀﹐并有利于铜线的焊接 。
第３章、 电线电缆材料------ 常用导体
1、铜箔丝 一条铜箔条(由铜丝压扁)绕包在聚脂纤维上成一股﹐然后四股正规绞 合而成。铜箔丝弹性﹐柔软性和弯折强度好﹐因含有纤维芯,易吸潮及 氧化变黑。主要用做电话曲线和游戏机线的导体。
