浅谈电线电缆绝缘电阻的测试

电线电缆绝缘电阻检测方案电线电缆的绝缘电阻检测是电力行业和电子行业中非常重要的一项工作，它可以用于判断电线电缆的绝缘性能是否良好，并且可以提前预测潜在的故障风险。

本文将介绍一种常用的电线电缆绝缘电阻检测方案。

1.仪器设备进行电线电缆绝缘电阻检测需要准备一台绝缘电阻测试仪，其主要功能是测量电线电缆的绝缘电阻。

绝缘电阻测试仪可以通过施加一定的直流电压到电线电缆上，然后测量电流的大小，从而计算得出绝缘电阻的数值。

2.测试方法（1）准备工作：在进行绝缘电阻测试之前，首先需要对测试仪进行校准，并确认测试仪的工作正常。

然后，将测试仪的一对测试引线连接到待测电线电缆的两端。

（2）测试步骤：将测试仪的电压选择开关调节至适当的位置，一般选取适当的电压，使得测试得到的电流在100mA至1A之间。

然后，按下测试仪上的测试按钮，待测试仪稳定后，记录下此时的电压和电流数值。

（3）计算绝缘电阻：绝缘电阻的计算可以使用欧姆定律，即R=U/I，其中R为绝缘电阻，U为施加的电压，I为测得的电流。

根据实际测量情况，进行相应的单位转换，最终得到电线电缆的绝缘电阻数值。

3.注意事项（1）测试前的准备工作很重要，确保仪器设备的正常工作状态和精准度，以及电线电缆的连接可靠性。

（2）测试时需要合理选择施加的电压，一般情况下，电压不宜太高，以免对电线电缆产生过大的影响。

（3）测试时应保持环境的稳定性，避免有风、水汽等影响测量准确性的因素。

（4）测试结果需要与标准数值进行比较，得出是否正常的结论。

4.应用范围总结：电线电缆绝缘电阻检测是一项重要的测试工作，可以及早发现潜在的故障风险，保障电线电缆的正常运行。

根据测试仪器设备、测试方法和注意事项等方面的要求，可以进行高效、准确的测试，并得出合理的结论。

浅谈电线电缆的检测项目及检测方法引言：电线电缆是社会经济发展中的主要配套产品。

在全球范围内，我国的电线电缆行业成为第一个制造大国。

但是，中国电线电缆性能问题凸显，现况令人担忧。

生产过程中，需要按照国家行业标准和有效的方法对各项目进行检测。

关键词：电线电缆；检测项目；检测方式电线电缆是一种极为重要的电力工程配套产品，对社会经济发展和人民生产活动安全性起着至关重要的作用。

尽管我国建立了各类严格的电线电缆制造测试标准，但是目前局势仍不容乐观，市场弥漫着各类伪劣电线电缆，中国产品品质水准显著低于国外。

1电线电缆性能检测的必要性在这个时代日常生活，电线电缆已经成为社会经济各个部门不可或缺的配套产品，从超高压输电线路到各种微型马达。

电线电缆在中国工业化生产的各个阶段和大家日常的生活各个领域都起到极为重要的促进作用。

现阶段，中国电线电缆厂家数千家，商品品种繁多，生产量极大，涉及面广，客户覆盖社会经济发展各个领域，其中很多进入了我国电气设备产品安全认证范畴。

但也有些伪劣电线电缆厂家，产品测试不过关，或制造各类品牌，造成市场电线电缆质量不匀，火灾事故等安全生产事故源源不绝。

2电线电缆性能现况现阶段，中国产品质量检验机构只要是有电气设备检验项目，基本上可以检验电线电缆的品质。

市场中不符合要求的电线电缆牵涉到测试标准的各个领域，尤其是导体电阻.工作电压实验.绝缘层抗拉强度.接地电阻等检验工程不符合规定，除此之外，在外形尺寸和标识上，电线电缆也存在相对较高的不良率。

中国一家质量检测机构对某一地域销售市场的电线电缆完成了调研，数据显示，制造业企业已通过ISO9000认证的电线电缆达标率低于90%，审核未通过认证的较小规模电线电缆制造业企业达标率甚至小于30%。

依据质量检验机构出具的调查研究报告，市场中各加盟店售卖的电线电缆整体达标率大约为70%。

对于一些中小型五金店而言，他们售卖的电线电缆的通过率甚至不上10%。

在一些偏僻地区，他们目前五金店售卖的电线电缆质量不符合要求的100%。

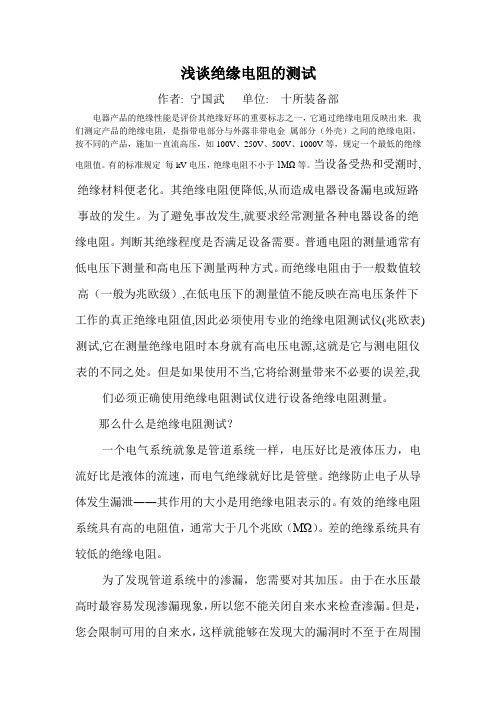

浅谈绝缘电阻的测试作者: 宁国武单位: 十所装备部电器产品的绝缘性能是评价其绝缘好坏的重要标志之一，它通过绝缘电阻反映出来. 我们测定产品的绝缘电阻，是指带电部分与外露非带电金属部分（外壳）之间的绝缘电阻，按不同的产品，施加一直流高压，如100V、250V、500V、1000V等，规定一个最低的绝缘电阻值。

有的标准规定每kV电压，绝缘电阻不小于1MΩ等。

当设备受热和受潮时,绝缘材料便老化。

其绝缘电阻便降低,从而造成电器设备漏电或短路事故的发生。

为了避免事故发生,就要求经常测量各种电器设备的绝缘电阻。

判断其绝缘程度是否满足设备需要。

普通电阻的测量通常有低电压下测量和高电压下测量两种方式。

而绝缘电阻由于一般数值较高（一般为兆欧级）,在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值,因此必须使用专业的绝缘电阻测试仪(兆欧表)测试,它在测量绝缘电阻时本身就有高电压电源,这就是它与测电阻仪表的不同之处。

但是如果使用不当,它将给测量带来不必要的误差,我们必须正确使用绝缘电阻测试仪进行设备绝缘电阻测量。

那么什么是绝缘电阻测试？一个电气系统就象是管道系统一样，电压好比是液体压力，电流好比是液体的流速，而电气绝缘就好比是管壁。

绝缘防止电子从导体发生漏泄――其作用的大小是用绝缘电阻表示的。

有效的绝缘电阻系统具有高的电阻值，通常大于几个兆欧（MΏ）。

差的绝缘系统具有较低的绝缘电阻。

为了发现管道系统中的渗漏，您需要对其加压。

由于在水压最高时最容易发现渗漏现象，所以您不能关闭自来水来检查渗漏。

但是，您会限制可用的自来水，这样就能够在发现大的漏洞时不至于在周围喷洒出太多的水。

比较理想的测试是在高（但也并不是特别高）压下提供有限的水量。

这正是电气绝缘测试仪要做的事情。

绝缘测试仪(兆欧表）会在绝缘系统上加直流电压，并测量由此产生的电流。

这样就能够计算并显示绝缘的电阻值（绝缘将电流束缚在电线中的程度，或者说防止电流漏泄的程度）。

bv电缆绝缘电阻测试方法
BV电缆的绝缘电阻测试方法主要采用电压电流法，也被称为高阻计法。

以下是具体的步骤：
1. 测试前的准备：确保电缆两端之间无任何负载或短路，测试时间一般为1-2分钟。

2. 测量绝缘电阻：对于有金属保护套的电线电缆，测量导体对金属套或屏蔽层或铠装层之间的绝缘电阻。

对于无金属护套的电线电缆，须先将所测电线电缆浸入水中，然后测导体与水之间的绝缘电阻，且检测时所测试样须保持与水温的配套。

3. 确定测试电压：低压电线电缆的绝缘电阻检测时的测量电压有100V、250V、500V和1000V四种，其中100V和500V的检测电压在质检部门检测时使用比较广泛。

4. 长度选取：所测电线电缆的长度无明确规定，但为了测量和计算方便，一般取10m进行测量。

5. 充电时间：测量前的充电时间一般为1分钟。

6. 计算绝缘电阻值：电线电缆的绝缘电阻测量值必须换算成每千米的绝缘电阻值，因为绝缘电阻值与电线电缆的长度成反比。

注意，在进行绝缘电阻测试时，要保证安全，避免因操作不当导致设备损坏或人员伤亡。

电线电缆电阻检测方法（一）直流电阻检测。

相关国家标准中有明确的规定：电线电缆的直流电阻须以每千米的导体电阻作为比较的基准，所测得的电线电缆的直流电阻数据必须先换算成20℃的温度下每千米的直流电阻值。

将测得的直流电阻数值换算成20℃条件下的直流电阻值后，其数值若小于规定的标准值，那么该电线电缆样品即为合格产品，反之则属于不合格产品。

目前国内相关部门通常采用电桥法和电流法两种方法来测定电线电缆的直流电阻。

电桥法的测量范围比较窄，可分单臂电桥法和双臂电桥法，当电线电缆的电阻值约为1以上时采用单臂电桥法；当电线电缆电阻值小于1时则采用双臂电桥法。

电流法又称为微欧计法，其原理是根据电线电缆电阻值的大小，采用恒流源输出不同的恒定电流，然后精确测量被测电线电缆两端的电压，所测得的数据按照欧姆定律运算即可得出所测电线电缆的直流电阻。

电流法可以输出不同的电流，因而其测量范围相对较宽。

（二）绝缘电阻检测。

电线电缆的绝缘电阻测量值必须换算成每千米的绝缘电阻值，与直流电阻所不同的是，绝缘电阻值与电线电缆的长度成反比；低压电线电缆的绝缘电阻检测时的测量电压有100V、250V、500V和1000V四种，其中100V和500V的检测电压在质检部门检测时使用比较广泛；所测电线电缆的长度无明确规定，但为了测量和计算方便，一般取10m进行测量。

测量前的充电时间一般为1分钟。

电线电缆的绝缘电阻检测一般采用电压电流法，又称为高阻计法。

有的电线电缆具有金属保护套，有一定的屏蔽功能，对于这种电线电缆的绝缘电阻测量大多测量导体对金属套或屏蔽层或铠装层之间的绝缘电阻；而对于无金属护套的电线电缆，测量其绝缘电阻值时，须先将所测电线电缆浸入水中，然后测导体与水之间的绝缘电阻，且检测时所测试样须保持与水温的配套。

国内目前开发了一种直流电阻绝缘电阻测试仪ZZJ3D，该测试仪操作简单，测量全过程可由计算机控制，精确度和稳定性都远高于传统的检测设备。

（三）工频耐压检测。

绝缘电阻的正确测量方法绝缘电阻的测量是电工工程和维护中一项重要的任务，它用于判断电气设备或电线电缆的绝缘状态。

在实际工作中，为了确保测量的准确性和可靠性，需要采取正确的测量方法。

本文将介绍正确测量绝缘电阻的方法，包括准备工作、测量设备和操作步骤。

一、准备工作：1. 确认测量电路处于安全状态，确保断开所有电源开关，并用合适的电源隔离设备隔离供电。

2. 检查测量仪器和电缆的连接线，确保其正常工作，无破损或松动。

3. 清理测量点的绝缘表面，确保其干燥、整洁和无污垢。

二、测量设备：1. 绝缘电阻测试仪：常用的绝缘电阻测试仪有直流电桥法仪表、电动机绝缘测试仪和电缆绝缘电阻仪等。

不同设备适用于不同的测量场景和要求。

2. 电源隔离设备：用于在测量过程中隔离供电，确保测量的安全性。

三、操作步骤：1. 选择正确的测量范围：根据被测设备的额定电压和绝缘电阻的预估值，选择合适的测量范围。

2. 连接测量仪器：将测量仪器的电源线插入电源隔离设备，将仪器的测试线分别连接到被测设备的绝缘接头或绝缘层上。

确保连接牢固，不松动。

3. 测量绝缘电阻：根据使用的测量仪器，按照其说明进行相关操作。

通常是开启电源，选择测试范围和时间等参数，开始测量。

若使用电桥法测量，需先进行零位校准。

4. 记录测量结果：在测量结束后，记录测量结果，并与相关标准进行比较。

若测量值在合理范围内，说明绝缘状态良好；若测量值过小甚至为零，说明绝缘存在损坏；若测量值过大，说明可能存在绝缘材料的潮湿或其它故障。

总之，正确测量绝缘电阻需要合理准备，选用适当的仪器设备，并操作规范，确保测量结果的准确性和可靠性。

同时，在测量结束后，还应根据结果采取相应的措施，修复或更换有问题的绝缘部分，以确保设备和电路的安全运行。

电缆绝缘测试方法步骤（原创版）目录一、电缆绝缘测试的必要性二、电缆绝缘测试的方法1.电压等级 2500V 的摇表测试2.专用仪器——绝缘耐压测试仪3.现场绝缘检查4.耐压试验三、电线电缆绝缘电阻测试方法1.伏安法测电阻2.线芯间的绝缘电阻测试3.线芯对地的绝缘电阻测试四、电力电缆的绝缘试验标准及方法1.纸绝缘电力电缆2.橡塑绝缘电力电缆五、测试过程中的注意事项正文一、电缆绝缘测试的必要性电缆绝缘测试是保障电力安全的重要手段，其目的是为了检测电缆的绝缘性能，以确保电缆在正常运行时不会出现绝缘击穿、短路等故障。

在电缆运输、敷设、安装等过程中，以及与电缆相连接的附件中，可能会出现绝缘不好的情况，如绝缘老化、裂纹、破损等，这些都可能导致电缆故障，甚至引发火灾等严重后果。

因此，对电缆进行绝缘测试是十分必要的。

二、电缆绝缘测试的方法电缆绝缘测试主要有以下几种方法：1.电压等级 2500V 的摇表测试摇表是一种常用的电缆绝缘测试仪器，其工作原理是利用交流电压对电缆绝缘进行检测。

在测试过程中，将摇表的电极分别连接到电缆的两个线芯上，然后施加 2500V 的交流电压，通过观察摇表上的指示值，可以判断电缆的绝缘性能是否合格。

2.专用仪器——绝缘耐压测试仪绝缘耐压测试仪是一种专门用于检测电缆绝缘性能的仪器，其工作原理是利用直流电压对电缆绝缘进行检测。

在测试过程中，将测试仪的电极分别连接到电缆的两个线芯上，然后施加直流电压，通过观察测试仪上的指示值，可以判断电缆的绝缘性能是否合格。

3.现场绝缘检查现场绝缘检查是指在电缆敷设、安装、运行等过程中，对电缆的绝缘性能进行实地检查。

这种方法主要通过观察电缆的外观，检查电缆是否有破损、裂纹、绝缘老化等现象，以判断电缆的绝缘性能是否合格。

4.耐压试验耐压试验是一种用于检测电缆绝缘性能的试验方法，其主要目的是检验电缆在承受额定电压下的绝缘能力。

在耐压试验中，会使用试验变压器对电缆进行直流或交流耐压测试，通过观察测试过程中的电压、电流等参数变化，可以判断电缆的绝缘性能是否合格。

如何准确测量电线电缆的绝缘电阻魏宏全南京市建筑安装工程质量检测中心摘要：电线电缆在当今社会中的用途是十分广泛的，其使用性能也备受人们的关注。

其中绝缘电阻便是电线电缆诸多性能当中的基本性能。

绝缘电阻一方面客观反映了电线电缆设备在正常使用状态下的电气绝缘性能，另一方面还能够及时对工艺中存在的缺陷及绝缘材料的质量优劣等进行有效判断。

因此，文章就电线电缆绝缘电阻的准确测量进行深入的挖掘。

关键词：电线电缆；绝缘电阻；测量方法1电线电缆绝缘电阻的概念电线电缆可谓是当前社会各个领域都不可或缺的材料和设备，而绝缘电阻则是电线电缆的基本性能。

其主要是指位于两导体之间的绝缘材料的电阻。

若未有其他特殊说明，主要是指施加在绝缘材料上的直流电压U与泄露电流lg间的比值，用公式可表示为Ri=U/lg。

绝缘电阻是电线电缆日常检测中的必检项目之一，主要原因在于其不仅能够客观反映绝缘性能，还能够对工艺的缺陷，绝缘材料的质量优劣等进行判别。

此外也能够对产品在正常状态下的使用性能进行判别，针对已经投入到运行中的产品，通过测定其绝缘电阻，就能对其变化状态进行准确判断。

由此可见，绝缘电阻的测定是极其必要的。

2影响绝缘电阻大小的因素2.1材料本身的原因绝缘材料必须要保持干净，一旦不慎混入部分杂质，则势必会在绝缘材料的内部出现导电离子增加现象，最终降低绝缘电阻降低。

因此在生产及运输绝缘材料的时候，应尽量降低杂质混入。

2.2材料存储的原因若没有很好的保护和存储绝缘材料，导致材料受潮。

而水分就会在短时间内渗入绝缘材料当中，增加材料内部的导电离子，进而降低材料的绝缘电阻。

2.3结构偏离造成的原因电线电缆的绝缘结构若出现平均值偏薄，又或者是某一个部位偏薄，都会导致绝缘材料的绝缘结构位置的绝缘电阻下降。

2.4测试技术造成的原因绝缘电阻的最终测定自然离不开相应的测试技术，若测试技术掌握不到位又或者操作失误，都可能导致最终的测定结果不够精准，存有较大误差。

关于电线电缆绝缘电阻检测的探讨摘要：在电力的运行过程中，电线电缆的绝缘电阻决定着其自身的绝缘等级，通过测量电线电缆的电阻值可以准确地判断出其绝缘程度，并根据不同的情况进行科学的安排，但是测量电线电缆的电阻受到许多因素的影响，本文就针对电线电缆绝缘电阻检测进行分析。

关键词：电线电缆；绝缘电阻；检测绝缘电阻是绝缘材料安全性的指标，关系着人们的用电安全，其大小反应了电线电缆产品在加压的情况下，承受电击穿和热击穿的能力大小，因此了解绝缘电阻的影响因素具有极其重要的意义。

1绝缘电阻检测重要性“隐患险于明火”，如果在电力系统使用的过程中采用不合格的电线电缆就会存在极大的安全隐患。

电力系统中使用的电缆如果存在导体直流电阻不合格的情况，就会使导体在传输电能的过程中产生大量的热能，特别是在大功率或者是超负荷状态下工作就会导致地导体出现过热的情况，导致电力系统电能的传输功率下降，影响电力系统的导电性能甚至是出现起火的情况；电力线路绝缘老化前后的抗张性能、强度、断裂伸张过小，在电线电缆安装的过程中，如果电线电缆的安装受到外界的影响，就会使电线电缆的绝缘出现裂痕甚至是出现断裂的情况，影响影响电力系统的安全，影响人们的日常生活；如果电力系统中绝缘材料不合适，就会导致电力线路的绝缘电阻能力下降，电线电缆容易被击穿，造成电力线路短路甚至是起火的情况。

由此可见，电力线路材料检测是非常重要的，任何一项检测不合格都会引起非常严重的后果，不能有效地保证电力线路的正常运行，而且客户在使用的过程中，可能会受到环境与电力设备的影响，导致对电力材料进行一一的检测，在检测的过程中最简单最有效的检测方法就是绝缘电阻的检测。

电线电缆的绝缘电阻性能会直接影响电线电缆的电气性能，而绝缘电阻又能够有效反应电线电缆产品的承受热击穿与电击穿的能力。

2电线电缆绝缘电阻检测的方法和步骤2.1常用检测方法电线电缆绝缘电阻检测的常用方法一般有两种：电压-电流法以及直流比较法。
