浆砌片石排水沟（边沟）技术交底一、材料要求：1、石料：1、）规格等级：35号片石 .2、）石料坚韧、密实、坚固、耐久、质地细致，色泽均匀，无风化剥落和裂纹.3、）石料表面不得含有妨碍砂浆正常粘结或有损外露面外观的污泥，油质锈面等有害物质。
4、）石料应有两个大致平行面，其厚度不得小于15cm，其中一条边长不小于30cm，体积不小于0.01m3，砌筑时如用小片石垫平、垫稳，可不受此限制.2、砂：采用中、粗砂（细度模数2.3—3.7），砂的颗粒坚硬，强度高、耐风化，砂的最大粒径≤5mm，含泥量≤5%.3、水泥：采用425号水泥，水泥具有出厂证明书及质量合格证书。
二、施工工艺1、测量放样：设计按图纸准确放出排水沟（边沟）中心位置，每15m放一点。
2、沟槽开挖：采用人工（机械）按放线位置进行沟槽开挖，开挖深度符合设计要求，沟槽开挖完后对沟槽边坡及底槽整平夯拍，如土质干燥应洒水湿润，遇有鼠洞、坑洞应堵塞夯实。
3、复测：对成形沟螬进行放样复测，要求位置正确，各断面尺寸符合设计尺寸.4、立线板挂线：每15m按设计尺寸钉木线板，线板材质选松木，厚度为2—3cm，立线板挂线施工5、砂浆拌制：砂浆拌制采用强制式拌和机拌和，拌和好的砂浆有较好的和易性和流动性，一般情况下，将砂浆用手握成小团，松手后不松放或不由灰刀上流下为度，上料配合比计量要准确，拌和现场配备有磅秤，每车上料时均过称称重.6、片石砌筑：采用做浆法砌筑，砌筑时在右下层筑体向上铺一层厚薄均匀的砂浆，压下砌石，借石料自重将砂浆压紧，并在灰缝上加以必要的振捣和用力敲击，使砌石完全稳定于砂浆层上，各砌石之间缝应满浆，不得不空缝，砌石顺序为：一般先砌沟底，砌底选较好的片石，坡脚两行尤注意选料砌牢，然后自上而下砌筑。
7、勾缝：采用平缝，勾缝用砂浆采用1：2的水泥砂浆，并嵌入砌筑内约2cm，勾缝前先清理缝槽，用水冲洗湿润，勾缝深浅一致，注意避免出现瞎缝、丢缝和粘结不牢现象。
一、交底对象本次安全技术交底对象为参与浆砌排水沟施工的全体人员，包括但不限于施工人员、技术员、安全员等。
二、交底内容一、一般安全规定1. 安全教育：所有参与施工人员必须熟悉本工种的安全操作规程，并通过“三级”安全教育后方可上岗。
施工期间不得违章作业，遵守劳动纪律。
2. 个人防护：进入施工现场必须佩戴安全帽，正确使用个人防护用品。
严禁穿高跟鞋、拖鞋和赤脚作业，严禁酒后上岗作业。
3. 现场管理：施工现场应保持整洁有序，严禁在施工现场吸烟，不得随意堆放杂物。
4. 照明设施：夜间作业必须有足够的照明设施，严禁使用碘钨灯等危险照明设备。
5. 机械操作：机械操作人员必须熟悉设备的使用性能和安全操作规程，确保设备技术状态良好，安全设施齐全有效。
二、针对性安全交底1. 人工搬运：- 人工手推车推（抬）运石块时，脚手跳板应铺满，人工抬运时跳板宽度应大于60cm，手推车运时跳板宽度应大于150cm。
- 严禁出现探头板，跳板接头处用铅丝绑扎牢固。
2. 脚手架与作业平台：- 脚手架或作业平台上堆放的物品不得超过1吨，砌筑材料应随到随砌。
- 搬运砌筑材料时，应听从指挥信号；砌筑材料运到砌筑面时，作业人员应避让，待材料停稳后方可向前砌筑。
3. 材料运输：- 人工抬运大块石料时，应绑捆牢靠，抬运动作协调一致，缓慢进行。
4. 设备检查：- 作业前必须检查设备技术状态和安全设施是否完好，试转正常后方可进行作业。
5. 车行安全：- 由于路面施工车辆较多，施工人员应注意车行安全，确保自身安全。
三、应急处置1. 触电事故：一旦发生触电事故，应立即切断电源，并迅速将伤员送往医院救治。
2. 高处坠落：一旦发生高处坠落事故，应立即组织人员救援，并上报相关部门。
3. 物体打击：一旦发生物体打击事故，应立即组织人员救援，并上报相关部门。
四、总结为确保浆砌排水沟施工安全，所有参与施工人员必须严格遵守本安全技术交底内容。
施工过程中，如发现安全隐患，应立即停止作业，并及时上报处理。
技术交底：排水沟砌筑工程技术交底引言概述：排水沟砌筑工程是建造工程中非常重要的一项工作，它能够有效地排除建造物周围的积水，保证建造物的安全和稳定。
本文将详细介绍排水沟砌筑工程的技术交底内容，包括施工前的准备工作、材料选用、施工过程、质量控制和安全注意事项。
一、施工前的准备工作：1.1 确定排水沟的位置和尺寸：在进行排水沟砌筑工程之前，首先需要根据建造物周围的地势和排水需求确定排水沟的位置和尺寸。
这需要考虑到地面的坡度、附近的水源以及排水沟的容量等因素。
1.2 清理施工区域：在进行排水沟砌筑工程之前，需要对施工区域进行清理，清除杂物和障碍物，确保施工的顺利进行。
1.3 安全措施：在进行排水沟砌筑工程之前，需要制定相应的安全措施，包括设置警示标志、划定施工区域、配备必要的安全设备等，以确保施工过程中的安全。
二、材料选用：2.1 砖石材料：在进行排水沟砌筑工程时，常用的材料是砖石。
选择砖石时，应考虑其强度、耐久性和防水性能等因素，以确保排水沟的质量和使用寿命。
2.2 砂浆材料：砌筑排水沟时需要使用砂浆材料，常用的有水泥、石灰和砂等。
选择砂浆材料时，应考虑其黏结性、耐水性和抗冻性等性能，以确保排水沟的坚固和耐久。
2.3 防水材料：为了提高排水沟的防水性能，可以在砌筑过程中添加防水材料，如沥青、聚合物涂料等。
选择防水材料时，应考虑其附着力、耐久性和耐候性等因素。
三、施工过程：3.1 地基处理：在进行排水沟砌筑工程之前，需要对地基进行处理，包括清理地表、夯实地基、修整地面等，以确保排水沟的稳定性和排水效果。
3.2 砌筑排水沟：根据设计要求和施工图纸，按照砌筑工艺进行排水沟的砌筑。
砌筑过程中要注意砖石的罗列顺序、砂浆的浇注和挤压等，确保排水沟的坚固和密实。
3.3 排水沟的修整和验收：在排水沟砌筑完成后，需要对排水沟进行修整和验收。
修整包括清理砌筑过程中的杂物和砂浆残渣，验收包括检查排水沟的平整度、水平度和防水性能等，以确保排水沟的质量和使用效果。

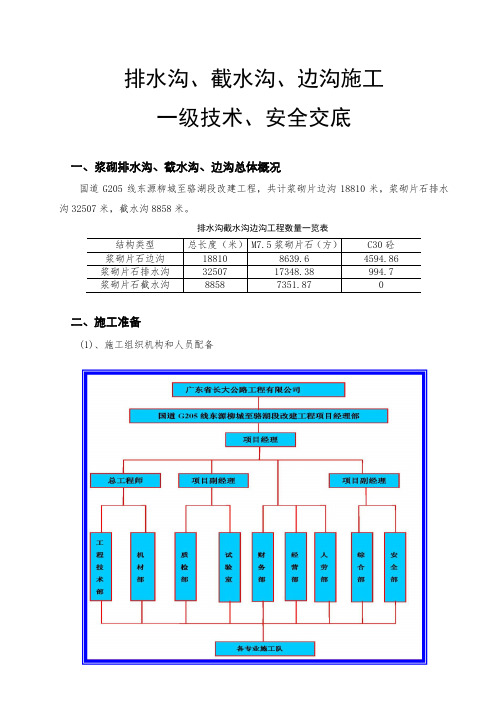

排水沟、截水沟、边沟施工一级技术、安全交底一、浆砌排水沟、截水沟、边沟总体概况国道G205线东源柳城至骆湖段改建工程，共计浆砌片边沟18810米，浆砌片石排水沟32507米，截水沟8858米。
排水沟截水沟边沟工程数量一览表二、施工准备(1)、施工组织机构和人员配备(2)、技术准备熟悉工程施工图纸、说明及施工要求，以及完整的地质勘察报告书，以掌握施工区域各层土质的物理力学性质，涵洞的岩土特征及埋深、地下水位及分布情况。
(3)、材料采购及物资准备按施工方案要求备齐。
并明确各种机具的安全使用规程。
(4)、劳动力准备参加作业的工人事先必须进行身体检查，凡患有精神病、高血压、心脏病、癫痫病、聋哑的人等不能参与施工。
(5)、施工现场准备场地平整，做好现场排水，并做到水通、电通、道路通。
三、施工方案(一)、浆砌片石施工方案（1）测量放样测量放线，按设计要求定出墙基位臵及开挖边界，并用木桩和线标识出基础开挖范围，开挖至基底时应注意基础底部按设计要求放坡。
基础开挖到位后应将基底表面松渣、松软土石清除干净。
（2）基坑开挖利用测量放样出的边线及计算出的开挖深度，采用人工配合挖掘机械开挖，自卸汽车运输的基坑开挖方式。
基坑开挖至距设计沟底10~15cm时，改以人工挖掘。
人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。
基坑沟底采用平板振动夯振击密实。
开挖清理完毕后请监理工程师检测，符合要求后再进行下道工序。
（3）砂浆搅拌沟体采用M7.5浆砌片石铺筑，外路面均以M10水泥砂浆抹面，片石不能采用崩解性的泥质粉砂岩和泥岩。
M7.5砂浆（配合比为水泥：砂子：水为1：4.41：0.89每立方砂浆用水泥（32.5 P.C 水泥）320kg,用砂子1410kg,用水285kg）, M10砂浆（配合比为水泥：砂子：水为1：4.06：0.87每立方砂浆用水泥（32.5 P.C水泥）339kg,用砂子1376kg,用水295kg）。
排水边沟施工技术交底排水边沟施工技术交底一、浆砌排水沟施工1、测量放样进行排水沟基坑位置的测量放样工作。
2、基坑开挖采用人工配合机械开挖方法进行开挖工作。
挖出的土料当即运至指定地点，基坑边坡根据现场情况适当放坡，挖置高出设计标高0.1m时改用人工清理，按设计底面横坡修整，防止扰动底部土坡，基坑开挖成型后，先进行放样自检，再报监理检查，检测合格后，方可进行砌筑施工；达不到基底设计承载力时，报请监理工程师采取技术处理措施满足设计要求。
3、砌筑施工3.1基坑底內倾坡满足设计要求，基底标高误差控制在5cm以内。
订立墙体截面样架，固定后挂线施工。
3.2砌筑前先铺一层M7.5号砂浆，再铺砌片石。
砌筑时采取水平分层砌筑，不允许台阶砌筑。
3.3一律采用座浆（挤浆）法施工，严禁使用灌浆法，做到无空隙、无瞎缝，无通缝。
3.4片石大面朝下，采用两顺一丁形式，保证墙体整体性和稳定性良好。
3.5伸缩缝（沉降缝）位置按设计图要求设置，施工中保证沉降缝宽度2cm，垂直度好，无倾斜扭曲现象，沉降缝的填塞随砌筑高度按设计要求同步进行。
3.6相邻上下层片石、块石缝错开尺寸不小于8cm，三角区内切圆直径不大于7cm。
3.7按技术规范要求勾缝，宽1.2cm、深0.5cm，勾缝抹面选用M10砂浆抹面。
3.8 砌筑过程中，随砌筑高度每15cm进行一次回填作业，回填料选用砂砾石或碎石土，采用小型夯实机具或压路机分层夯实或碾压，其压实度达到96％。
3.9分段砌筑完成、待砂浆初凝后，墙顶覆盖草垫或塑料膜洒水养生7-14d。
为保证砂浆强度达到设计要求，必须每天洒水5-8次。
4、施工过程检查片石质量检查、砌体质量检查，几何尺寸检查、饱满程度检查等，对不符合要求的砌体一律返工或清理出场，消灭质量隐患。
浆砌排水沟实测项目（一）准备工作1、根据设计图纸计算出各段蝶形边沟的沟底高程，尤其注意缓和超高段沟底高程与路肩设计标高之间的关系，务必保证沟底高程与路线纵坡一致2、施工防样，确定边沟的平面位置和高程；（二）基坑开挖基坑断面尺寸符合设计要求，排水坡度正确，经自检合格后报请监理工程师检查，认定合格后方可进行渗沟的施工和浆砌片石砌筑。
一、交底目的为确保浆砌砖排水沟施工过程中的安全，预防事故发生，现将有关安全技术要求交底如下。
二、施工人员要求1. 参加施工的工人必须熟悉本工种的安全操作规程，进场后必须通过“三级”教育方可上岗。
2. 作业中不得违章作业，不得违反劳动纪律，确保施工安全。
三、安全防护措施1. 个人防护：- 进入施工现场必须戴好安全帽，佩戴必要的安全防护眼镜、手套等个人防护用品。
- 严禁穿高跟鞋、拖鞋和光脚作业，严禁在施工现场吸烟，不得酒后上岗、作业。
- 夜间作业必须有足够的照明设施，严禁使用碘钨灯。
2. 机械设备操作：- 机械操作人员必须熟悉设备的使用性能和安全操作规程。
- 设备技术状态必须良好，安全设施齐全有效，外露传动部分必须有防护装置，不准带病作业。
- 作业前必须检查设备技术状态和安全设施是否完好，试转正常后方可准作业。
3. 施工环境：- 由于路面施工车辆较多，施工人员注意车行安全，遵守交通规则。
- 施工现场应保持整洁，及时清理施工垃圾，防止滑倒、摔伤等事故发生。
四、施工操作要点1. 材料准备：- 砌筑材料应选用符合设计要求的砖块、水泥、砂等，并确保质量合格。
- 砌筑前一天，砖块应充分浇水润湿。
2. 施工工艺：- 基层处理：将基地表面杂物清扫干净，砌体垫层采用8CMC15砼找平。
- 放线：根据设计要求弹线，并根据路面标高，确定砌体顶面标高。
- 砌筑：按墙宽尺寸和砌块规格尺寸，按排版设计进行排列拍块，按设计要求砌筑。
不够整块时可以切成需要尺寸。
竖向灰缝为1cm，水平灰缝0.8cm，灰缝饱满。
砌筑时，满铺满挤，上下丁字错缝，搭接长度不宜小于砌块长度的三分之一，转角处相互咬砌搭接。
- 砌筑完成后内壁做2CM后1:2水泥砂浆抹面及铺底。
3. 质量要求：- 允许偏差（见表1）。
- 砌体灰缝应横平竖直、砂浆饱满。
饱满度不得小于90%，不允许存在透析现象。
五、文明施工要求1. 施工现场运料严禁仍抛，应轻拿轻放。
2. 砌体应经常洒水润湿，做到活完料清。
一、交底对象全体参与浆砌石排水沟施工的施工人员、监理人员及管理人员。
二、交底目的为确保浆砌石排水沟施工过程中的安全，提高施工人员的安全意识，预防安全事故的发生，特进行本次安全技术交底。
三、交底内容1. 施工环境安全- 施工前，需对施工现场进行全面检查，确保施工环境符合安全要求，线路畅通，机具完好牢固。
- 施工现场应设置明显的警示标志，警示人员注意安全。
- 施工现场应配备必要的安全防护设施，如安全帽、安全带、防护网等。
2. 施工技术要求- 浆砌石排水沟施工应严格按照设计图纸进行，确保排水沟的形状、尺寸、位置等符合要求。
- 石料应选择质地坚实、均匀，无风化剥落和裂缝的石材。
- 砌筑前，应对基础进行处理，确保基础平整、坚实。
- 砌筑过程中，应分层砌筑，上下错缝，内外搭砌，确保砌体饱满密实。
- 砌筑完成后，应对排水沟进行勾缝，确保排水沟的密封性。
3. 施工人员安全- 施工人员必须佩戴安全帽、安全带等个人防护用品。
- 高处作业时，必须系好安全带，并确保安全带连接牢固。
- 施工过程中，不得酒后作业、疲劳作业。
- 施工人员应熟悉施工流程和安全操作规程，确保操作规范。
4. 施工机械安全- 施工机械应定期进行检查、保养，确保机械性能良好。
- 施工机械操作人员应持证上岗，熟悉机械操作规程。
- 施工机械操作过程中，应确保周围人员的安全。
5. 施工现场管理- 施工现场应保持整洁，及时清理施工垃圾。
- 施工现场应设置排水沟，确保施工用水畅通。
- 施工现场应设置消防设施，确保消防安全。
四、安全注意事项1. 施工过程中，如发现安全隐患，应立即停止施工，并及时报告相关部门进行处理。
2. 施工人员应严格遵守安全操作规程，不得擅自改变施工流程。
3. 施工过程中，如发生安全事故，应立即停止施工，并采取必要措施进行救治。
4. 施工完成后，应对施工现场进行清理，确保场地整洁。
五、交底时间[填写交底时间]六、交底人[填写交底人姓名及职务]七、验收人[填写验收人姓名及职务]八、备注1. 本交底模板仅供参考，具体施工安全措施应根据实际情况进行调整。
技术交底：排水沟砌筑工程技术交底引言概述：排水沟砌筑工程是建造工程中不可或者缺的一部份。
它的主要目的是有效地引导和排除雨水和地下水，以保持建造物的稳定和安全。
在进行排水沟砌筑工程之前，必须进行技术交底，确保工程的顺利进行。
本文将详细介绍排水沟砌筑工程技术交底的内容和要点。
一、材料准备1.1 材料选择在排水沟砌筑工程中，选择适当的材料至关重要。
首先，需要选择耐久性强、抗腐蚀能力好的材料，如混凝土、砖块或者石材。
其次，根据排水沟的设计要求和环境条件，选择合适的材料规格和尺寸。
最后，确保材料的质量符合相关标准和要求。
1.2 材料检查在进行排水沟砌筑工程之前，必须对材料进行子细检查。
检查包括材料的外观、尺寸、强度等方面。
确保材料没有明显的破损、裂纹或者其他缺陷，并且符合设计要求和规范。
1.3 材料储存正确储存材料是确保工程质量的重要环节。
材料应储存在干燥、通风的仓库或者堆放区域，远离火源和化学物品。
对于易受潮的材料，如砖块或者石材，应进行防潮处理，以免影响工程质量。
二、施工准备2.1 施工方案在进行排水沟砌筑工程之前，必须制定详细的施工方案。
施工方案应包括工程的施工顺序、工期计划、施工方法等内容。
同时，还应考虑到现场环境、安全措施和施工设备等因素。
2.2 施工人员培训为了确保施工质量和安全，必须对参预排水沟砌筑工程的施工人员进行培训。
培训内容包括施工工艺、操作规程、安全注意事项等。
惟独经过专业培训的施工人员才干胜任相应的工作，保证工程的顺利进行。
2.3 施工设备准备排水沟砌筑工程需要使用一些特定的施工设备，如挖掘机、砌筑机等。
在进行施工之前，必须确保这些设备的正常运转和安全性能。
同时，还需要对设备进行维护和保养，以保证施工的连续性和高效性。
三、施工过程3.1 地基处理在进行排水沟砌筑工程之前，必须对地基进行处理。
地基处理包括清理、压实和平整地基。
清理地基是为了去除杂物和松散土壤，以保证地基的坚实和稳定。
9.1边沟、排水沟、截水沟 9.1.1 施工前提条件：（1）设计图纸及文件已审核，提出的问题已得到相关部门的回复，并对班组进行了详细的施工技术交底。
（2）所需要的材料如砂、片块石、水泥已进场并检测合格，砂浆配合比已确定。
（3）所需的机械设备、人员已准备就绪。
（4）现场的安全质量保证体系已建立，分项工程责任牌已制作，明确了各工点、工序负责人。
（5）根据图纸要求，边沟、排水沟的现场放样完成，并经复核与现场地形符合，与桥涵、结构物及线外排水系统或自然水系能平顺衔接，能够形成完整的排水系统。
（6）分项工程开工报告已得到批复，施工现场的劳动力满足施工进度要求，施工进度计划及分项工程的施工方案得到批准。
9.1.2施工工序（1）一般要求：根据设计图纸要求，确定各施工工序，如对于软基地段需增加土工布铺设的工序，并且如设计为干砌排水沟，应先干砌后勾缝处理。
（2）施工工序见图9.1.2 图9.1.2 一般路段边沟施工流程图 9.1.3施工技术与工艺：（1）排水沟、边沟、截水沟的测量放样统一采用红外线测距仪精确放样，确保沟体线形美观，直线线型顺直，曲线线形圆滑。
（2）放样一般以两个结构物之间的长度为一个单元，以确保边沟、排水沟与结构物的进出水口顺利连接。
（3）截水沟顶面应略低于自然坡面,若遇冲沟应设缺口将水导入截水沟。
（4）基坑开挖根据土质情况，可采用机械开挖和人工开挖配合完成，也可采用人工开挖成型。
如采用机械开挖，应防止超挖，应留出5~10cm左右富余，由人工修整成型，确保边沟、排水沟的边坡平整、稳定，严禁贴坡。
基坑开挖后，需进行沟底高程复测。
（5）基坑开挖土方应堆置在与路堑边坡顶一侧并予以夯实或运出场外，禁止堆放在排水沟外侧，影响场地的外观及排水效果，或回流至排水沟内影响正常排水。
（6）采用干砌片石铺筑时，应选用有平整面的片石，各砌缝要用小石子嵌紧，采用浆砌片石铺砌时，砌缝砂浆应饱满，沟身不漏水，若沟底采用抹面时，抹面应平整压光。
