ABB变频器功率容量参数修改

abb变频器设置参数的步骤设置ABB变频器参数的步骤可以分为以下几个方面：
1. 连接变频器，首先需要将ABB变频器与电源和控制设备连接好，确保电气连接正确并且安全可靠。

2. 进入参数设置模式，根据ABB变频器的型号和系列不同，进入参数设置模式的方法可能会有所不同，通常可以通过按下特定的按键组合或者在控制面板上进行操作来进入参数设置模式。

3. 参数设置，在进入参数设置模式后，可以通过控制面板上的按钮或者旋钮来浏览和修改各个参数。

ABB变频器的参数通常包括运行参数、控制参数、保护参数等多个方面，需要根据实际需求逐个进行设置。

4. 保存设置，在完成参数设置后，需要确保将设置的参数保存到变频器中，通常可以通过按下特定的确认键或者执行保存命令来完成保存操作。

5. 测试和调整，设置参数后，需要进行测试和调整，确保变频
器的运行符合预期，并且能够满足实际的控制需求。

在测试和调整过程中，可能需要对部分参数进行微调或者修改。

总的来说，设置ABB变频器参数的步骤包括连接变频器、进入参数设置模式、参数设置、保存设置以及测试和调整。

在进行参数设置时，需要根据具体的应用需求和变频器型号来进行操作，确保参数设置的准确性和有效性。

ABB变频器参数设置一、变频器的简朴本地启动1、首先确定空开闭合，接触器得电2、按LOC/REM使变频器为本地控制模式3、按PAR进人控制盘的参数设置模式:用双箭头键选到99参数组，然后用单箭头键选择04，ENTER进入99.04电机传动模式（DTC），DTC变频器设定值为频率，选择好模式后按ENTER确认(取消按ACT返回）4、按ACT回到当前状态5、按REF,选择上下调节键，输入指定的参数后，按ENTER确认6、按启动键，变频器启动，至此，完成了一个变频器简单的本地运行过程假如需要将已显示的实际信号替换显示成其他的实际信号，可以按以下步骤进行操作：1.按ACT进入实际信号显示模式；2.选择需要改变的参数行，按ENTER进入；3.按单双箭头键，选择要显示的参数或改变参数组；常用的几个显示信号：01.02电机的实际转速SPEED/01.03传动输入频率的实际值FREQ；03.20变频器最后一次故障的代码LAST FLT4.按ENTER确认并返回实际信号显示模式；（取消直接按ACT ）二、上传和下载如何将已经设置好电机需要上传到CDP-312操作面板上：1.激活可选设备的通讯：确认98.02 COMM.MODULE LINK设定为FIELDBUS 98.07 COMM PROFILE 设定为ABB DRIVES2.按LOC/REM切换到L本地控制状态；3.按FUNC进入功能模式；4.按单双箭头键进入UPLOAD功能按ENTER执行上传，完成后自动切换到当前信号显示模式；5.如果要将控制盘从一个传动单元移开前，确认控制盘处于远程控制模式状态（可以按LOC/REM进行改变）如何将数据从控制盘下载到传动单元： 1. 将存有上传数据的控制盘连接到传动设备； 2. 确认处于本地控制模式（可以按LOC/REM选择）；3. 按FUNC 进入功能模式；4. 进入DOWNLOAD 下载功能，按ENTER执行下载。

三、PLC与变频器PROFIBUS-DP通讯为了实现变频器与PLC之间的通讯，首先确定通讯模板已安上，然后把DP网线安装好。

ABB变频器的参数设置
1，输出模式开始，按下MENU/ENTER键，在按上下键可以出三种模式：1 ref 给定 2 par 参数3copy 拷贝
2 使用上下键进入par 在按MENU/ENTER键，显示出代码从01~99，如果想改变03组0301的参数，就在按MENU/ENTER键，进入0301，在快速的按两下MENU/ENTER或按住键保持两秒钟，则会显示参数值，并在参数值的下面有SET的字样，在按上下键就能修改想需要的参数值。

然后在按ENTER键就能保存当前设置的参数值。

3copy 拷贝可以从变频器中的参数复制到控制面板中，当变频器坏的时候能把参数拷贝到变频器中，就可以不用在重新设置参数了。

4在这个变频器中01组和04组是只读的参数，在04组是故障记录的参数，这组参数存储了最近变频器报告的故障记录。

例如：0403是显示最近的故障的时间，在这组参数可以方便我们在今后故障排除用。

5第99组是输入的电机的名牌的参数，9905是电机的额定电压，9906是电机的额定电流。

9907是电机的额定的频率，9908电机的额定转速。

9909是电机的额定功率。

6在默认的状态下，滚动显示三个参数值，0103输出的频率，0104是电流，0105是转矩，可以在3401中进行设置。

第14组是设定继电器在什么条件下输出的，1401是控制继电器1动作的条件。

第20组可以对电机的电流，频率，做出了最大和最小的限定。

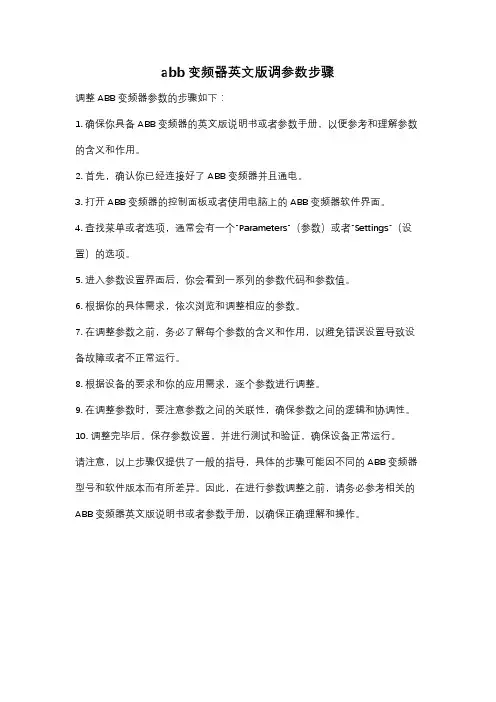

abb变频器英文版调参数步骤
调整ABB变频器参数的步骤如下：
1. 确保你具备ABB变频器的英文版说明书或者参数手册，以便参考和理解参数的含义和作用。

2. 首先，确认你已经连接好了ABB变频器并且通电。

3. 打开ABB变频器的控制面板或者使用电脑上的ABB变频器软件界面。

4. 查找菜单或者选项，通常会有一个"Parameters"（参数）或者"Settings"（设置）的选项。

5. 进入参数设置界面后，你会看到一系列的参数代码和参数值。

6. 根据你的具体需求，依次浏览和调整相应的参数。

7. 在调整参数之前，务必了解每个参数的含义和作用，以避免错误设置导致设备故障或者不正常运行。

8. 根据设备的要求和你的应用需求，逐个参数进行调整。

9. 在调整参数时，要注意参数之间的关联性，确保参数之间的逻辑和协调性。

10. 调整完毕后，保存参数设置，并进行测试和验证，确保设备正常运行。

请注意，以上步骤仅提供了一般的指导，具体的步骤可能因不同的ABB变频器型号和软件版本而有所差异。

因此，在进行参数调整之前，请务必参考相关的ABB变频器英文版说明书或者参数手册，以确保正确理解和操作。

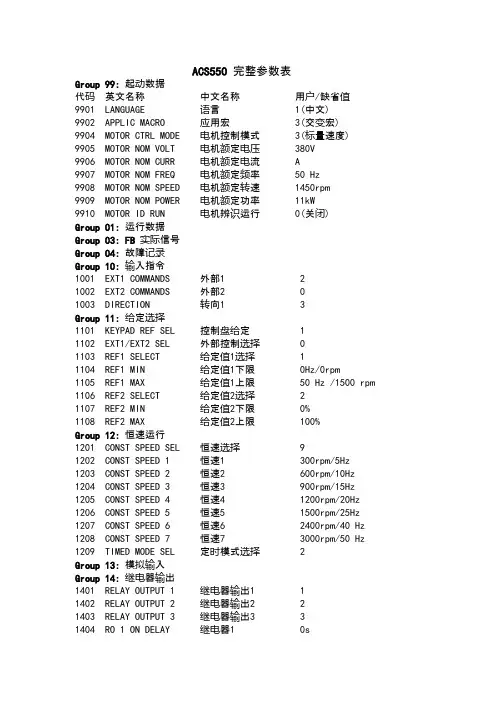

ACS550 完整参数表动Group 99: 起数据码户/缺省值代 英文名称 中文名称 用9901 LANGUAGE 言语1(中文)变)应3(交宏9902 APPLIC MACRO 用宏电3(量速度标) 9904 MOTOR CTRL MODE 机控制模式电额电压380V9905 MOTOR NOM VOLT 机定电额电 A9906 MOTOR NOM CURR 机定流电额频50 Hz9907 MOTOR NOM FREQ 机定率电额转1450rpm9908 MOTOR NOM SPEED 机定速电额11kW9909 MOTOR NOM POWER 机定功率9910 MOTOR ID RUN 机辨运行电识0(关闭)Group 01: 运行数据实际Group 03: FB 信号Group 04: 故障记录输Group 10: 入指令1001 EXT1 COMMANDS 外部1 21002 EXT2 COMMANDS 外部2 01003 DIRECTION 向转 1 3给选择Group 11: 定盘给11101 KEYPAD REF SEL 控制定1102 EXT1/EXT2 SEL 外部控制选择0给值1选择 11103 REF1 SELECT 定给值1下限 0Hz/0rpm1104 REF1 MIN 定给值1上限 50 Hz /1500 rpm 1105 REF1 MAX 定给值2选择 21106 REF2 SELECT 定给值2下限 0%1107 REF2 MIN 定给值2上限 100%1108 REF2 MAX 定Group 12: 恒速运行1201 CONST SPEED SEL 恒速选择91202 CONST SPEED 1 恒速1 300rpm/5Hz 1203 CONST SPEED 2 恒速2 600rpm/10Hz 1204 CONST SPEED 3 恒速3 900rpm/15Hz 1205 CONST SPEED 4 恒速4 1200rpm/20Hz 1206 CONST SPEED 5 恒速5 1500rpm/25Hz 1207 CONST SPEED 6 恒速6 2400rpm/40 Hz 1208 CONST SPEED 7 恒速7 3000rpm/50 Hz时选择21209 TIMED MODE SEL 定模式Group 13: 模入拟输继电输Group 14: 器出继电输 1 11401 RELAY OUTPUT 1 器出继电输 2 21402 RELAY OUTPUT 2 器出继电输 3 31403 RELAY OUTPUT 3 器出继电 1 0s1404 RO 1 ON DELAY 器继电 1 0s1405 RO 1 OFF DELAY 器继电 2 0s1406 RO 2 ON DELAY 器继电 2 0s1407 RO 2 OFF DELAY 器继电 3 0s1408 RO 3 ON DELAY 器继电 3 0s1409 RO 3 OFF DELAY 器继电输 4 01410 RELAY OUTPUT 4 器出继电输 5 01411 RELAY OUTPUT 5 器出继电输 6 01412 RELAY OUTPUT 6 器出继电4通延时0s1413 RO 4 ON DELAY 器继电4断延时0s1414 RO 4 OFF DELAY 器1415 RO 5 ON DELAY 器继电5通延时0s继电5断延时0s1416 RO 5 OFF DELAY 器继电6通延时0s1417 RO 6 ON DELAY 器1418 RO 6 OFF DELAY 器继电6断延时0s拟输Group 15: 模出1501 AO1 CONTENT SEL AO1赋值103赋值0103 1502 AO1 CONTENT MIN AO1下限 取决于参数赋值0103 1503 AO1 CONTENT MAX AO1上限 取决于参数1504 MINIMUM AO1 AO1下限 0 mA1505 MAXIMUM AO1 AO1 上限 0 mA滤时间0.1 s1506 FILTER AO1 AO1 波1507 AO2 CONTENT SEL AO2 赋值104赋值0104 1508 AO2 CONTENT MIN AO2 下限 取决于参数赋值0104 1509 AO2 CONTENT MAX AO2 上限 取决于参数1510 MINIMUM AO2 AO2 下限 0 mA1511 MAXIMUM AO2 AO2 上限 0 mA滤时间0.1 s1512 FILTER AO2 AO2 波Group 16: 系控制统1601 RUN ENABLE 运行允许0锁11602 PARAMETER LOCK 参数定1603 PASS CODE 解密锁码01604 FAULT RESET sEL 故障复位选择0户换01605 USER PAR SET CHG用参数切锁01606 LOCAL LOCK 本地定1607 PARAM SAVE 参数存储0动许1 01608 START ENABLE 1 起允1609 START ENABLE 2 起允动许2 0显报01610 DISPLAY ALARMS 示警Group 20: 限幅2001 MINIMUM SPEED 最小速转0rpm转1500 rpm 2002 MAXIMUM SPEED 最大速电 1.8 * I2hd 2003 MAX CURRENT 最大流2005 OVERVOLT CTRL 控制过压1压12006 UNDERVOLT CTRL 欠控制2007 MINIMUM FREQ 最小率频0 Hz频50 Hz 2008 MAXIMUM FREQ 最大率转选择02013 MIN TORQUE SEL 最小矩2014 MAX TORQUE SEL 最大矩转选择0转 1 -300.0% 2015 MIN TORQUE 1 最小矩转 2 -300.0% 2016 MIN TORQUE 2 最小矩转 1 300.0% 2017 MAX TORQUE 1 最大矩转 2 300.0% 2018 MAX TORQUE 2 最大矩Group 21: 起动/ 停止动12101 START FUNCTION 起方式2102 STOP FUNCTION 停方式车12103 DC MAGN TIME 直流磁化时间0.3s闸02104 DC CURR CTL 直流抱控制2105 DC HOLD SPEED 直流抱速闸转rpm闸电30%2106 DC CURR REF 直流抱流2107 DC BRAKE TIME 直流制动时间0 s动02108 START INHIBIT 起禁止2109 EM STOP SEL 急停选择02110 TORQ BOOST CURR 矩提升流转电100% Group 22: 加速/ 减速2201 ACC/DEC 1/2 SEL 加减速曲线选择52202 ACCELER TIME 1 加速时间1 5s2203 DECELER TIME 1 加速时间1 5s线 1 0.0s2204 RAMP SHAPE 1 速度曲形状2205 ACCELER TIME 2 加速时间2 60 s2206 DECELER TIME 2 加速时间2 60 s线 2 0.0 s 2207 RAMP SHAPE 2 速度曲形状2208 EM DEC TIME 急停减速时间 1.0 s积输02209 RAMP INPUT 0 分器入置零Group 23: 速度控制2301 PROP GAIN 比例增益 10积时间 2.52302 INTEGRATION TIME 分2303 DERIVATION TIME 微分时间02304 ACC COMPENSATION 加速补偿0优0( 关闭) 2305 AUTOTUNE RUN 自化运行Group 24: 矩控制转转时间0s2401 TORQ RAMP UP 矩上升转时间0s2402 TORQ RAMP DOWN 矩下降险频Group 25: 危率电Group 26: 机控制许优0关闭2601 FLUX OPTIMIZATION 允磁通最化2602 FLUX BRAKING 磁通制动0关闭2603 IR COMP VOLT IR 补偿电压 取决于容量补偿电频80%2604 IR COMP FREQ IR 率2605 U/F RATIO 比曲线压频线1（性）频4kHz2606 SWITCHING FREQ 开关率2607 SW FREQ CTRL 开关率控制频1（打开）2608 SLIP COMP RATIO 滑差补偿02609 NOISE SMOOTHING 噪音过滤0（禁止）Group 29: 维护风发0(未选择) 2901 COOLING FAN TRIG 冷却机触点风计0.0 kh 2902 COOLING FAN ACT 冷却机数器2903 REVOLUTION TRIG 累数触点计转发0 (未选择)计转计0 MRev 2904 REVOLUTION ACT 累数数器2905 RUN TIME TRIG 运行触点时间发0 (未选择)时间计0.0 kh 2906 RUN TIME ACT 运行数器计发0 (未选择) 2907 USER MWH TRIG 累功耗触点计计0.0 MWh 2901 USER MWH ACT 累功耗数器Group 30: 故障功能3001 AI<MIN FUNCTION AI 故障 0盘丢13002 PANEL COMM ERR 控制失3003 EXTERNAL FAULT 1 外部故障1 03004 EXTERNAL FAULT 2 外部故障2 0电护1(故障) 3005 MOT THERM PROT 机温度保电时间500 s 3006 MOT THERM TIME 机温升电负载线100%3007 MOT LOAD CURVE 机曲3008 ZERO SPEED LOAD 零速负载70%负载35 Hz 3009 BREAK POINT FREQ 折点3010 STALL FUNCTION 堵功能转0 (未选择)转频20 Hz 3011 STALL FREQUENCY 堵率3012 STALL TIME 堵转时间20 s载0(未选择) 3013 UNDERLOAD FUNC 欠功能3014 UNDERLOAD TIME 欠载时间20 s3015 UNDERLOAD CURVE 欠曲载线13017 EARTH FAULT 接地故障 1(允许)讯0(未选择) 3018 COMM FAULT FUNC 通故障功能讯时间 3.0 s 3019 COMM FAULT TIME 通故障3021 AI1 FAULT LIMIT AI1故障极限 0%3022 AI2 FAULT LIMIT AI2故障极限 0%3023 WIRING FAULT 接故障线1允许动Group 31: 自复位3101 NR OF TRIALS 复位次数 03102 TRIAL TIME 复位时间30s3103 DELAY TIME 延时时间0s过0( 禁止) 3104 AR OVERCURRENT 流复位过压0( 禁止) 3105 AR OVERVOLTAGE 复位3106 AR UNDERVOLTAGE 欠复位压0( 禁止) 3107 AR AI<MIN AI 故障复位 0(禁止)3108 AR EXTERNAL FLT 外部故障复位 0(禁止)Group 32: 控器监Group 33: 信息Group 34: 控制示盘显/ 程量过变Group 35: 机温度量电测3501 SENSOR TYPE 感器型 传类03502 INPUT SELECTION 入 输选择13503 ALARM LIMIT 警极限 报Ohm / 03504 FAULT LIMIT 故障极限 Ohm / 0Group 36: 定器功能时Group 40: 程过 PID 置设 14001 GAIN 增益 1.04002 INTEGRATION TIME 分 积时间60s 4003 DERIVATION TIME 微分 时间0s 4004 PID DERIV FILTER 微分波 滤 1s 4005 ERROR VALUE INV 偏差取反 值0否4006 UNITS 位 单 44007 UNIT SCALE 示格式 显14008 0% VALUE 0% 值0.0%4009 100% VALUE 100% 值100%4010 SET POINT SEL 定 给值选择14011 INTERNAL SETPNT 内部定 给值40.0%4012 SETPOINT MIN 定最小 给值0%4013 SETPOINT MAX 定最大 给值100%4014 FBK SEL 反 馈值选择 14015 FBK MULTIPLIER 乘法因子 0(未使用) 4016 ACT1 INPUT 实际值1 入 输 24017 ACT2 INPUT 实际值2 入 输 24018 ACT1 MINIMUM 实际值1 下限 0%4019 ACT1 MAXIMUM 实际值1 上限 100%4020 ACT2 MINIMUM 实际值2 下限 0%4021 ACT2 MAXIMUM 实际值2 上限 100%4022 SLEEP SELECTION 睡眠 选择04023 PID SLEEP LEVEL 睡眠率 频0 Hz 4024 PID SLEEP DELAY 睡眠延 时60s 4025 WAKE-UP DEV 醒偏差唤4026 WAKE-UP DELAY 醒延 唤时0.50s 4027 PID 1 PARAM sET PID1参数 选择0Group 41: 程过 PID 置设24101 GAIN 增益 1.04102 INTEGRATION TIME 分 积时间60s 4103 DERIVATION TIME 微分 时间0s 4104 PID DERIV FILTER 微分波 滤1s 4105 ERROR VALUE INV 偏差取反 值0否4106 UNITS 位单4显14107 UNIT SCALE 示格式4108 0% VALUE 0%值0.0%4109 100% VALUE 100% 值100%给值选择14110 SET POINT SEL 定给值40.0% 4111 INTERNAL SETPNT 内部定给值0%4112 SETPOINT MIN 定最小4113 SETPOINT MAX 定最大给值100%4114 FBK SEL 反馈值选择14115 FBK MULTIPLIER 乘法因子 0(未使用)输 24116 ACT1 INPUT 实际值1入输24117 ACT2 INPUT 实际值2入4118 ACT1 MINIMUM 实际值1下限 0%4119 ACT1 MAXIMUM 实际值1上限 100%4120 ACT2 MINIMUM 实际值2下限 0%4121 ACT2 MAXIMUM 实际值2上限 100%4122 SLEEP SELECTION 睡眠选择0频0Hz4123 PID SLEEP LEVEL 睡眠率4124 PID SLEEP DELAY 睡眠延时60s4125 WAKE-UP DEV 醒偏差唤唤时0.50 s 4126 WAKE-UP DELAY 醒延Group 42: 外部/ 修正 PID4201 GAIN 增益 1.0积时间60s4202 INTEGRATION TIME 分4203 DERIVATION TIME 微分时间0s滤1s4204 PID DERIV FILTER 微分波4205 ERROR VALUE INV 偏差取反值0单44206 UNITS 位4207 UNIT SCALE 示格式显14208 0% VALUE 0%值0%4209 100% VALUE 100% 值100%4210 SET POINT SEL 定给值选择1给值40.0% 4211 INTERNAL SETPNT 内部定4212 SETPOINT MIN 定最小给值0%给值100%4213 SETPOINT MAX 定最大4214 FBK SEL 反馈值选择14215 FBK MULTIPLIER 乘法因子 0(未使用)输24216 ACT1 INPUT 实际值1入输24217 ACT2 INPUT 实际值2 入4218 ACT1 MINIMUM 实际值1下限 0%4219 ACT1 MAXIMUM 实际值1上限 100%4220 ACT2 MINIMUM 实际值2下限 0%4221 ACT2 MAXIMUM 实际值2上限 100%4228 ACTIVATE 激活 04229 OFFSET 偏置 04230 TRIM MODE 修正模式 04231 TRIM SCALE 修正因子 0%给)纠1(PID2 定4232 CORRECTION SRC 偏源讯块Group 51: 外部通模盘讯Group 52: 控制通Group 53: 内置通讯协议Group 81: PFC 控制给 1 0%8103 REFERENCE STEP1 定增量给 2 0%8104 REFERENCE STEP2 定增量给 3 0%8105 REFERENCE STEP3 定增量动频 1 50Hz8109 START FREQ 1 起率动频 2 50Hz8110 START FREQ 2 起率动频 3 50Hz8111 START FREQ 3 起率8112 LOW FREQ 1 停止率频 1 25Hz频 2 25Hz8113 LOW FREQ 2 停止率频 3 25Hz8114 LOW FREQ 3 停止率8115 AUX MOT START D 机起延辅动时5s辅时 3 s8116 AUX MOT STOP D. 机停止延辅 18117 NR OF AUX MOT 机数量动换间0( 未选择) 8118 AUTOCHNG INTERV 自切隔动换围50%8119 AUTOCHNG LEVEL 自切范锁 48120 INTERLOCKS 内部定调节0( 否)8121 REG BYPASS CTRL 器旁路动时0.5 s8122 PFC START DELAY PFC起延8123 PFC ENABLE PFC 允许0( 未选择) 8124 ACC IN AUX STOP 机停止加速辅时0 ( 未选择)辅动时00 ( 未选择) 8125 DEC IN AUX START 机起减速8126 TMED AUTOCHNG 定切时换0( 未选择)电0( 未选择) 8127 MOTORS 机个数选Group 98: 可件。

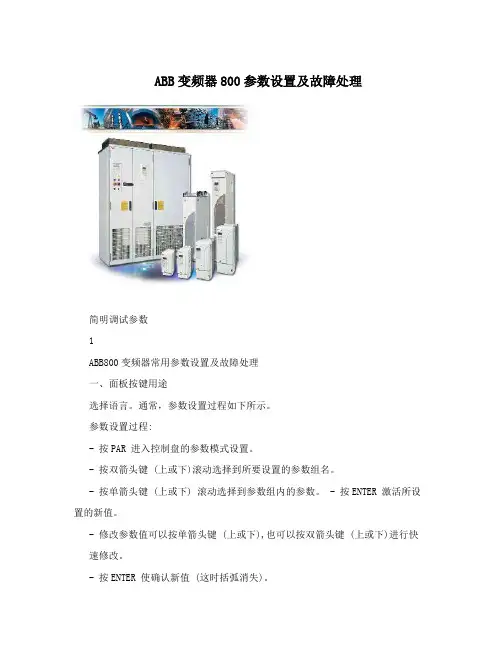

ABB变频器800参数设置及故障处理简明调试参数1ABB800变频器常用参数设置及故障处理一、面板按键用途选择语言。

通常，参数设置过程如下所示。

参数设置过程:- 按PAR 进入控制盘的参数模式设置。

- 按双箭头键 (上或下)滚动选择到所要设置的参数组名。

- 按单箭头键 (上或下) 滚动选择到参数组内的参数。

- 按ENTER 激活所设置的新值。

- 修改参数值可以按单箭头键 (上或下),也可以按双箭头键 (上或下)进行快速修改。

- 按ENTER 使确认新值 (这时括弧消失)。

-ACT键参数设置保持后返回到待机面板LOC/REM键是面板控制和端子控制方式1、当需要面板控制时按LOC/REM键面板左上角有一箭头后，再按REF键进行激活，按启动按钮，可以按单箭头键(上或下)进行调频。

2、当需要端子控制时按一下LOC/REM键，就切换到端子控制，微机给定4-20mA调频控制。

RESET键是故障消除后的复位键，也可以断开变频器电源进行复位二、端子接线及参数设置1、端子启停X22端子排(1.、7)参数设置10.01 EXT1 STRT/STP/DIR 定义外部控制地1(EXT1)用于启动、停机和转向命令的连接和信号源。

设为DI110.03 REF DIRECTION，设为FORWARD固定为正向。

2、端子模拟量输入频率控制4-20mA，X21端子排，AI2+(5)、AI2-(6)参数设置11 REFERENCE SELECT控制盘给定值的类型、外部控制地的选择和外部给定信号源和极限值。

11.02 EXT1/EXT2 SELECT 设为EXT1 指定EXT1 为当前控制地。

控制信号源由参数10.01 和11.03定义11.03EXT REF1SELECT选择外部给定REF1 的信号源。

设为模拟输入 AI2 。

11.04EXT REF1 MINIMUM定义外部给定REF1的最小值 (绝对值)。

相当于所用的信号源的最小设定值。

精心整理ACS550完整参数表Group99:起动数据代码英文名称中文名称用户/缺省值9901LANGUAGE语言1(中文)9902APPLICMACRO应用宏3(交变宏)9904MOTORCTRLMODE电机控制模式3(9905MOTORNOMVOLT电机额定电压380V9906MOTORNOMCURR电机额定电流A9907MOTORNOMFREQ电机额定频率50Hz9908MOTORNOMSPEED电机额定转速9909MOTORNOMPOWER9910MOTORIDRUNGroup01:运行数据Group03:FBGroup04:Group10:1001EXT1COMMANDS外部121002EXT2COMMANDS外部201003DIRECTION转向13Group11:给定选择1101KEYPADREFSEL控制盘给定11102EXT1/EXT2SEL外部控制选择01103REF1SELECT给定值1选择11104REF1MIN给定值1下限0Hz/0rpm 1105REF1MAX给定值1上限50Hz/1500rpm 1106REF2SELECT给定值2选择21107REF2MIN给定值2下限0%1108REF2MAX给定值2上限100%Group12:恒速运行1201CONSTSPEEDSEL恒速选择91202CONSTSPEED1恒速1300rpm/5Hz 1203CONSTSPEED2恒速2600rpm/10Hz 1204CONSTSPEED3恒速3900rpm/15Hz 1205CONSTSPEED4恒速1206CONSTSPEED5恒速1207CONSTSPEED6恒速2 Group13:Group14:继电器输出1401RELAYOUTPUT1继电器输出111402RELAYOUTPUT2继电器输出221403RELAYOUTPUT3继电器输出331404RO1ONDELAY继电器10s1405RO1OFFDELAY继电器10s1406RO2ONDELAY继电器20s1407RO2OFFDELAY继电器20s1408RO3ONDELAY继电器30s1409RO3OFFDELAY继电器30s1410RELAYOUTPUT4继电器输出401411RELAYOUTPUT5继电器输出501412RELAYOUTPUT6继电器输出601413RO4ONDELAY继电器4通延时0s1414RO4OFFDELAY继电器4断延时0s1415RO5ONDELAY继电器5通延时0s1416RO5OFFDELAY继电器5断延时0s1417RO6ONDELAY继电器61418RO6OFFDELAY继电器6Group15:模拟输出10301030103 1504MINIMUMAO1AO1下限0mA1505MAXIMUMAO1AO1上限0mA1506FILTERAO1AO1滤波时间0.1s1507AO2CONTENTSELAO2赋值1041508AO2CONTENTMINAO2赋值下限取决于参数0104 1509AO2CONTENTMAXAO2赋值上限取决于参数01041510MINIMUMAO2AO2下限0mA1511MAXIMUMAO2AO2上限0mA1512FILTERAO2AO2滤波时间0.1s Group16:系统控制1601RUNENABLE运行允许01602PARAMETERLOCK参数锁定11603PASSCODE解锁密码01604FAULTRESETsEL故障复位选择0 1605USERPARSETCHG用户参数切换0 1606LOCALLOCK本地锁定01607PARAMSAVE参数存储01608STARTENABLE1起动允许1609STARTENABLE2起动允许1610DISPLAYALARMSGroup20:0rpm1500rpm 2003MAXCURRENT最大电流1.8*I2hd 2005OVERVOLTCTRL过压控制12006UNDERVOLTCTRL欠压控制12007MINIMUMFREQ最小频率0Hz2008MAXIMUMFREQ最大频率50Hz 2013MINTORQUESEL最小转矩选择02014MAXTORQUESEL最大转矩选择02015MINTORQUE1最小转矩1-300.0%2016MINTORQUE2最小转矩2-300.0%2017MAXTORQUE1最大转矩1300.0%2018MAXTORQUE2最大转矩2300.0% Group21:起动/停止2101STARTFUNCTION起动方式12102STOPFUNCTION停车方式12103DCMAGNTIME直流磁化时间0.3s2104DCCURRCTL直流抱闸控制02105DCHOLDSPEED直流抱闸转速rpm 2106DCCURRREF2107DCBRAKETIME2108STARTINHIBIT起动禁止0100% Group22:2201ACC/DEC1/2SEL加减速曲线选择5 2202ACCELERTIME1加速时间15s2203DECELERTIME1加速时间15s2204RAMPSHAPE1速度曲线形状10.0s 2205ACCELERTIME2加速时间260s2206DECELERTIME2加速时间260s2207RAMPSHAPE2速度曲线形状20.0s2208EMDECTIME急停减速时间1.0s2209RAMPINPUT0积分器输入置零0Group23:速度控制2301PROPGAIN比例增益102302INTEGRATIONTIME积分时间2.52303DERIVATIONTIME微分时间02304ACCCOMPENSATION加速补偿02305AUTOTUNERUN自优化运行0(关闭) Group24:转矩控制2401TORQRAMPUP转矩上升时间0s2402TORQRAMPDOWNGroup25:危险频率Group26:电机控制0关闭关闭2604IRCOMPFREQIR补偿电频率80%2605U/FRATIO压频比曲线1（线性）2606SWITCHINGFREQ开关频率4kHz2607SWFREQCTRL开关频率控制1（打开）2608SLIPCOMPRATIO滑差补偿02609NOISESMOOTHING噪音过滤0（禁止）Group29:维护2901COOLINGFANTRIG冷却风机触发点0(未选择) 2902COOLINGFANACT冷却风机计数器0.0kh 2903REVOLUTIONTRIG累计转数触发点0(未选择) 2904REVOLUTIONACT累计转数计数器0MRev 2905RUNTIMETRIG运行时间触发点0(未选择)2906RUNTIMEACT运行时间计数器0.0kh2907USERMWHTRIG累计功耗触发点0(未选择) 2901USERMWHACT累计功耗计数器0.0MWh Group30:故障功能3001AI<MINFUNCTIONAI故障03002PANELCOMMERR3003EXTERNALFAULT13004EXTERNALFAULT21(故障)500s100%3008ZEROSPEEDLOAD零速负载70%3009BREAKPOINTFREQ负载折点35Hz3010STALLFUNCTION堵转功能0(未选择)3011STALLFREQUENCY堵转频率20Hz3012STALLTIME堵转时间20s3013UNDERLOADFUNC欠载功能0(未选择)3014UNDERLOADTIME欠载时间20s3015UNDERLOADCURVE欠载曲线13017EARTHFAULT接地故障1(允许)3018COMMFAULTFUNC通讯故障功能0(未选择) 3019COMMFAULTTIME通讯故障时间3.0s 3021AI1FAULTLIMITAI1故障极限0%3022AI2FAULTLIMITAI2故障极限0%3023WIRINGFAULT接线故障1允许Group31:自动复位3101NROFTRIALS复位次数03102TRIALTIME复位时间30s3103DELAYTIME延时时间0s3104AROVERCURRENT3105AROVERVOLTAGE0(禁止))0(禁止) Group32:监控器Group33:信息Group34:控制盘显示/过程变量Group35:电机温度测量3501SENSORTYPE传感器类型03502INPUTSELECTION输入选择13503ALARMLIMIT报警极限Ohm/03504FAULTLIMIT故障极限Ohm/0Group36:定时器功能Group40:过程PID设置14001GAIN增益1.04002INTEGRATIONTIME积分时间60s4003DERIVATIONTIME微分时间0s4004PIDDERIVFILTER微分滤波1s4005ERRORVALUEINV偏差值取反0否4006UNITS单位44007UNITSCALE显示格式140080%VALUE0%值0.0%4009100%VALUE100%值4010SETPOINTSEL给定值选择40.0%0%100% 4014FBKSEL反馈值选择14015FBKMULTIPLIER乘法因子0(未使用) 4016ACT1INPUT实际值1输入24017ACT2INPUT实际值2输入24018ACT1MINIMUM实际值1下限0% 4019ACT1MAXIMUM实际值1上限100%4020ACT2MINIMUM实际值2下限0% 4021ACT2MAXIMUM实际值2上限100% 4022SLEEPSELECTION睡眠选择04023PIDSLEEPLEVEL睡眠频率0Hz4024PIDSLEEPDELAY睡眠延时60s4025WAKE-UPDEV唤醒偏差4026WAKE-UPDELAY唤醒延时0.50s 4027PID1PARAMsETPID1参数选择0 Group41:过程PID设置24101GAIN增益1.04102INTEGRATIONTIME积分时间60s 4103DERIVATIONTIME4104PIDDERIVFILTER4105ERRORVALUEINV4106UNITS4109100%VALUE100%值100%4110SETPOINTSEL给定值选择14111INTERNALSETPNT内部给定值40.0% 4112SETPOINTMIN给定最小值0%4113SETPOINTMAX给定最大值100% 4114FBKSEL反馈值选择14115FBKMULTIPLIER乘法因子0(未使用) 4116ACT1INPUT实际值1输入24117ACT2INPUT实际值2输入24118ACT1MINIMUM实际值1下限0% 4119ACT1MAXIMUM实际值1上限100% 4120ACT2MINIMUM实际值2下限0%4121ACT2MAXIMUM实际值2上限100% 4122SLEEPSELECTION睡眠选择0 4123PIDSLEEPLEVEL睡眠频率0Hz 4124PIDSLEEPDELAY睡眠延时60s 4125WAKE-UPDEV唤醒偏差4126WAKE-UPDELAY唤醒延时Group42:外部/修正PID4201GAIN增益1.060s0s1s4205ERRORVALUEINV偏差值取反0 4206UNITS单位44207UNITSCALE显示格式142080%VALUE0%值0%4209100%VALUE100%值100%4210SETPOINTSEL给定值选择14211INTERNALSETPNT内部给定值40.0% 4212SETPOINTMIN给定最小值0%4213SETPOINTMAX给定最大值100% 4214FBKSEL反馈值选择14215FBKMULTIPLIER乘法因子0(未使用) 4216ACT1INPUT实际值1输入24217ACT2INPUT实际值2输入24218ACT1MINIMUM实际值1下限0%4219ACT1MAXIMUM实际值1上限100% 4220ACT2MINIMUM实际值2下限0%4221ACT2MAXIMUM实际值2上限100% 4228ACTIVATE激活04229OFFSET偏置04230TRIMMODE修正模式01(PID2给定) Group51:Group52:控制盘通讯Group53:内置通讯协议Group81:PFC控制8103REFERENCESTEP1给定增量10% 8104REFERENCESTEP2给定增量20% 8105REFERENCESTEP3给定增量30%8109STARTFREQ1起动频率150Hz8110STARTFREQ2起动频率250Hz8111STARTFREQ3起动频率350Hz8112LOWFREQ1停止频率125Hz8113LOWFREQ2停止频率225Hz8114LOWFREQ3停止频率325Hz8115AUXMOTSTARTD辅机起动延时5s8116AUXMOTSTOPD.辅机停止延时3s8117NROFAUXMOT辅机数量18118AUTOCHNGINTERV自动切换间隔0(未选择8119AUTOCHNGLEVEL自动切换范围50%8120INTERLOCKS内部锁定48121REGBYPASSCTRL8122PFCSTARTDELAYPFC)0(未选择)00(未选择) 8126TMEDAUTOCHNG定时切换0(未选择)8127MOTORS电机个数0(未选择)Group98:可选件。

提升宏ACC800的调试电机自整定（快速调试步骤）1，上电。

参数是否恢复出厂值。

99.3为YES启动数据的输入●按PAR键选择语言。

99.1为ENGLISH●选择应用宏。

99.2为CRANE●选择电机控制模式99.4 DTC（直接转矩）●选择额定电压99.5 V●选择额定电流99.6 A●选择额定频率99.7 HZ●选择电机额定转速99.8 转/分●选择电机额定功率99.9 KW3，进入电机的辨识励磁运行99.10一般选择ID MAGN（电机不会旋转）即可。

STANDARD（标准模式，电机旋转）电机必须与设备脱离。

REDUCED（简化辨识模式，电机旋转）电机不与设备脱离。

选择辨识模式后，出现“警告”WARNING 标志按启动键开始电机辨识运行。

电机辨识期间按停止键随时停止运行。

电机完成辨识后，按RESET键进入实际信号显示模式。

(电机选择STANDARD时传动必须处于Local模式)二、参数的设置。

1，参数10.1设置为DI1 制动应答数字输入。

图纸上没有则选内部应答。

2，参数10.2设置为零位数字输入不设置NOT SEL3，参数10.3设置为减速运行数字输入不设置NOT SEL4，参数10.4设置为快速停车数字输入不设置NOT SEL5，参数10.5 设置为上电应答数字输入不设置NOT SEL6，参数10.6设置为同步请求数字输入不设置NOT SEL7，参数10.7 设置为斩波器故障数字输入不设置NOT SEL8，参数10.8 设置为第二档速度数字输入设置为EXT DI1.19，参数10.9设置为第三档速度数字输入设置为EXT DI1.210，参数10.10设置为第四档速度数字输入设置为EXT DI1.3 11，参数10.11—参数10.15和参数10.17，10.18 不设置NOT SEL 12，参数10.16 设置为故障复位数字输入图纸上是多少则为多少13，参数组13为模拟输入信号。

不用设置。

ACS550 完好参数表之杨若古兰创作Group 99: 起动数据代码英文名称中文名称用户/缺省值9901 LANGUAGE 说话 1(中文)9902 APPLIC MACRO 利用宏 3(交变宏)9904 MOTOR CTRLMODE电机控制模式 3(标量速度) 9905MOTOR NOM VOLT 电机额定电压 380V9906 MOTOR NOM CURR 电机额定电流 A9907 MOTOR NOM FREQ 电机额定频率 50 Hz9908MOTOR NOMSPEED电机额定转速 1450rpm 9909 MOTOR NOMPOWER电机额定功率 11kW9910 MOTOR ID RUN 电机辨识运转 0(关闭)Group 01: 运转数据Group 03: FB 实际旌旗灯号Group 04: 故障记录Group 10: 输入指令1001 EXT1 COMMANDS 内部1 21002 EXT2 COMMANDS 内部2 01003 DIRECTION 转向13Group 11: 给定选择1101 KEYPAD REF SEL 控制盘给定 11102 EXT1/EXT2 SEL 内部控制选择01103 REF1 SELECT 给定值1选择 11104 REF1 MIN 给定值1上限 0Hz/0rpm 1105 REF1 MAX 给定值1上限 50 Hz /1500 rpm 1106 REF2 SELECT 给定值2选择 21107 REF2 MIN 给定值2上限 0%1108 REF2 MAX 给定值2上限 100%Group 12: 恒速运转1201 CONST SPEED SEL 恒速选择 91202 CONST SPEED 1 恒速1 300rpm/5Hz 1203 CONST SPEED 2 恒速2 600rpm/10Hz 1204 CONST SPEED 3 恒速3 900rpm/15Hz 1205 CONST SPEED 4 恒速4 1200rpm/20Hz 1206 CONST SPEED 5 恒速5 1500rpm/25Hz 1207 CONST SPEED 6 恒速6 2400rpm/40 Hz 1208 CONST SPEED 7 恒速7 3000rpm/50 Hz 1209 TIMED MODE SEL 定时模式选择 2 Group 13: 模拟输入Group 14: 继电器输出1401 RELAY OUTPUT 1 继电器输出1 11402 RELAY OUTPUT 2 继电器输出221403 RELAY OUTPUT 3 继电器输出3 31404 RO 1 ON DELAY 继电器1 0s1405 RO 1 OFF DELAY 继电器1 0s1406 RO 2 ON DELAY 继电器2 0s1407 RO 2 OFF DELAY 继电器2 0s1408 RO 3 ON DELAY 继电器3 0s1409 RO 3 OFF DELAY 继电器3 0s1410 RELAY OUTPUT 4 继电器输出4 01411 RELAY OUTPUT 5 继电器输出5 01412RELAY OUTPUT 6 继电器输出6 01413 RO 4 ON DELAY 继电器4通延时 0s1414 RO 4 OFF DELAY 继电器4断延时 0s1415 RO 5 ON DELAY 继电器5通延时 0s1416 RO 5 OFF DELAY 继电器5断延时 0s1417 RO 6 ON DELAY 继电器6通延时 0s1418 RO 6 OFF DELAY 继电器6断延时 0sGroup 15: 模拟输出1501 AO1 CONTENT SELAO1赋值 1031502 AO1 CONTENT MIN AO1赋值上限取决于参数01031503 AO1 CONTENT MAX AO1赋值上限取决于参数01031504 MINIMUM AO1 AO1上限 0 mA1505 MAXIMUM AO1 AO1 上限 0 mA1506 FILTER AO1 AO1 滤波时间 0.1 s1507 AO2 CONTENT SEL AO2 赋值 1041508 AO2 CONTENT MIN AO2 赋值上限取决于参数01041509 AO2 CONTENT MAX AO2 赋值上限取决于参数01041510 MINIMUM AO2 AO2 上限 0 mA1511 MAXIMUM AO2 AO2 上限 0 mA1512 FILTER AO2 AO2 滤波时间 0.1 sGroup 16: 零碎控制1601 RUN ENABLE 运转答应 01602 PARAMETER LOCK 参数锁定 11603 PASS CODE 解锁密码 01604 FAULT RESET sEL 故障复位选择 01605 USER PAR SETCHG用户参数切换 01606 LOCAL LOCK 当地锁定 01607 PARAM SAVE 参数存储 01608 START ENABLE 1 起动答应101609 START ENABLE 2 起动答应2 01610 DISPLAY ALARMS 显示报警 0Group 20: 限幅2001 MINIMUM SPEED 最小转速 0rpm 2002 MAXIMUM SPEED 最大转速 1500 rpm 2003 MAX CURRENT 最大电流 1.8 * I2hd 2005 OVERVOLT CTRL 过压控制 12006 UNDERVOLT CTRL 欠压控制 1 2007 MINIMUM FREQ 最小频率 0 Hz 2008 MAXIMUM FREQ 最大频率 50 Hz 2013MIN TORQUE SEL 最小转矩选择 0 2014 MAX TORQUE SEL 最大转矩选择 0 2015 MIN TORQUE 1 最小转矩1 -300.0% 2016MIN TORQUE 2 最小转矩2 -300.0% 2017 MAX TORQUE 1 最大转矩1300.0%2018 MAX TORQUE 2 最大转矩2 300.0% Group 21: 起动/ 停止2101 START FUNCTION 起动方式 12102 STOP FUNCTION 停车方式 12103 DC MAGN TIME 直流磁化时间2104 DC CURR CTL 直流抱闸控制 02105 DC HOLD SPEED 直流抱闸转速 rpm 2106 DC CURR REF 直流抱闸电流 30%2107 DC BRAKE TIME 直流制动时间 0 s 2108 START INHIBIT 起动禁止 02109 EM STOP SEL 急停选择 02110 TORQ BOOSTCURR转矩提升电流 100% Group 22: 加速/ 减速2201 ACC/DEC 1/2 SEL 加减速曲线选择 5 2202 ACCELER TIME 1 加速时间1 5s2203 DECELER TIME 1 加速时间1 5s2204 RAMP SHAPE 1 速度曲线外形2205 ACCELER TIME 2 加速时间2 60 s2206 DECELER TIME 2 加速时间2 60 s2207 RAMP SHAPE 2 速度曲线外形2 0.0 s 2208 EM DEC TIME 急停减速时间 1.0 s 2209 RAMP INPUT 0 积分器输入置零0 Group 23: 速度控制2301 PROP GAIN 比例增益 102302 INTEGRATION TIME 积分时间2303 DERIVATION TIME 微分时间 0 2304ACCCOMPENSATION加速抵偿 0 2305 AUTOTUNE RUN 自优化运转 0( 关闭) Group 24: 转矩控制2401 TORQ RAMP UP 转矩上升时间 0s 2402 TORQ RAMP DOWN 转矩降低时间 0s Group 25: 风险频率Group 26: 电机控制2601 FLUXOPTIMIZATION答应磁通最优化 0关闭2602 FLUX BRAKING 磁通制动 0关闭2603 IR COMP VOLT IR 抵偿电压取决于容量2604 IR COMP FREQ IR 抵偿电频率 80%2605 U/F RATIO 压频比曲线 1（线性）2606 SWITCHING FREQ 开关频率 4kHz2607 SW FREQ CTRL 开关频率控制 1（打开）2608 SLIP COMP RATIO 滑差抵偿 02609 NOISE SMOOTHING 乐音过滤 0（禁止）Group 29: 保护2901 COOLING FAN TRIG 冷却风机触发点 0(未选择) 2902 COOLING FAN ACT 冷却风机计数器 0.0 kh 2903 REVOLUTION TRIG 累计转数触发点 0 (未选择) 2904 REVOLUTION ACT 累计转数计数器 0 MRev 2905 RUN TIME TRIG 运转时间触发点 0 (未选择) 2906RUN TIME ACT 运转时间计数器 0.0 kh2907 USER MWH TRIG 累计功耗触发点 0 (未选择) 2901 USER MWH ACT 累计功耗计数器 0.0 MWh Group 30: 故障功能3001 AI<MIN FUNCTION AI 故障 03002 PANEL COMM ERR 控制盘丢失 13003 EXTERNAL FAULT 1 内部故障1 03004 EXTERNAL FAULT 2 内部故障2 03005 MOT THERM PROT 电机温度呵护 1(故障) 3006MOT THERM TIME 电机温升时间 500 s 3007 MOT LOAD CURVE 电机负载曲线 100% 3008 ZERO SPEED LOAD 零速负载 70%3009 BREAK POINTFREQ负载折点 35 Hz3010 STALL FUNCTION 堵转功能 0 (未选择) 3011 STALL FREQUENCY 堵转频率 20 Hz 3012 STALL TIME 堵转时间 20 s3013 UNDERLOAD FUNC 欠载功能 0(未选择) 3014 UNDERLOAD TIME欠载时间 20 s3015 UNDERLOADCURVE欠载曲线 13017 EARTH FAULT 接地故障 1(答应)3018 COMM FAULT FUNC 通讯故障功能 0(未选择) 3019 COMM FAULT TIME 通讯故障时间 3.0 s 3021 AI1 FAULT LIMIT AI1故障极限 0%3022 AI2 FAULT LIMIT AI2故障极限 0%3023 WIRING FAULT 接线故障 1答应Group 31: 主动复位3101 NR OF TRIALS 复位次数 03102 TRIAL TIME 复位时间 30s3103 DELAY TIME 延时时间 0s3104 AR OVERCURRENT 过流复位 0( 禁止) 3105 AR OVERVOLTAGE 过压复位 0( 禁止) 3106 ARUNDERVOLTAGE欠压复位 0( 禁止) 3107 AR AI<MIN AI 故障复位 0(禁止)3108 AR EXTERNAL FLT 内部故障复位 0(禁止) Group 32: 监控器Group 33: 信息Group 34: 控制盘显示/ 过程变量Group 35: 电机温度测量3501 SENSOR TYPE 传感器类型 03502 INPUT SELECTION 输入选择 13503 ALARM LIMIT 报警极限 Ohm / 0 3504 FAULT LIMIT 故障极限 Ohm / 0 Group 36: 定时器功能Group 40: 过程PID 设置14001 GAIN 增益4002 INTEGRATION TIME 积分时间 60s 4003 DERIVATION TIME 微分时间 0s4004 PID DERIV FILTER 微分滤波 1s4005 ERROR VALUE INV 偏差值取反 0否4006 UNITS 单位 44007 UNIT SCALE 显示格式 14008 0% VALUE 0% 值 0.0%4009 100% VALUE 100% 值 100%4010 SET POINT SEL 给定值选择 14011 INTERNAL SETPNT 内部给定值 40.0% 4012 SETPOINT MIN 给定最小值 0%4013 SETPOINT MAX 给定最大值 100% 4014 FBK SEL 反馈值选择 14015 FBK MULTIPLIER 乘法因子0(未使用) 4016 ACT1 INPUT 实际值1 输入 24017ACT2 INPUT 实际值2 输入 24018 ACT1 MINIMUM 实际值1 上限 0%4019 ACT1 MAXIMUM 实际值1 上限 100% 4020 ACT2 MINIMUM 实际值2 上限 0% 4021 ACT2 MAXIMUM 实际值2 上限 100% 4022 SLEEP SELECTION 睡眠选择 0 4023 PID SLEEP LEVEL 睡眠频率 0 Hz 4024 PID SLEEP DELAY 睡眠延时 60s 4025 WAKE-UP DEV 唤醒偏差4026 WAKE-UP DELAY 唤醒延时4027 PID 1 PARAM sET PID1参数选择 0 Group 41: 过程PID 设置24101 GAIN 增益4102 INTEGRATION TIME 积分时间 60s 4103 DERIVATION TIME 微分时间 0s 4104 PID DERIV FILTER 微分滤波 1s 4105 ERROR VALUE INV 偏差值取反 0否4106 UNITS 单位 44107 UNIT SCALE 显示格式 14108 0% VALUE 0%值 0.0%4109 100% VALUE 100% 值 100%4110 SET POINT SEL 给定值选择 14111 INTERNAL SETPNT 内部给定值 40.0% 4112 SETPOINT MIN 给定最小值 0%4113 SETPOINT MAX 给定最大值 100% 4114 FBK SEL 反馈值选择 14115 FBK MULTIPLIER 乘法因子0(未使用)4116 ACT1 INPUT 实际值1输入 24117 ACT2 INPUT 实际值2输入 24118 ACT1 MINIMUM 实际值1上限 0% 4119 ACT1 MAXIMUM 实际值1上限 100% 4120 ACT2 MINIMUM 实际值2上限 0% 4121 ACT2 MAXIMUM 实际值2上限 100% 4122 SLEEP SELECTION 睡眠选择 04123 PID SLEEP LEVEL 睡眠频率 0Hz 4124 PID SLEEP DELAY 睡眠延时 60s 4125 WAKE-UP DEV 唤醒偏差4126 WAKE-UP DELAY 唤醒延时 0.50 s Group 42: 内部/ 批改PID4201 GAIN 增益4202 INTEGRATION TIME 积分时间 60s 4203 DERIVATION TIME 微分时间 0s 4204 PID DERIV FILTER 微分滤波 1s 4205 ERROR VALUE INV 偏差值取反 0 4206 UNITS 单位 44207 UNIT SCALE 显示格式 14208 0% VALUE 0%值 0%4209 100% VALUE 100% 值 100%4210 SET POINT SEL 给定值选择 14211 INTERNAL SETPNT 内部给定值 40.0% 4212 SETPOINT MIN 给定最小值 0%4213 SETPOINT MAX 给定最大值 100% 4214 FBK SEL 反馈值选择 14215 FBK MULTIPLIER 乘法因子0(未使用) 4216 ACT1 INPUT 实际值1输入 24217 ACT2 INPUT 实际值2 输入 24218 ACT1 MINIMUM 实际值1上限 0%4219 ACT1 MAXIMUM 实际值1上限 100%4220 ACT2 MINIMUM 实际值2上限 0%4221 ACT2 MAXIMUM 实际值2上限 100%4228 ACTIVATE 激活 04229 OFFSET 偏置 04230 TRIM MODE 批改模式 04231 TRIM SCALE 批改因子 0%4232 CORRECTION SRC 纠偏源 1(PID2 给定) Group 51: 内部通讯模块Group 52: 控制盘通讯Group 53: 内置通讯和谈Group 81: PFC 控制8103 REFERENCE STEP1 给定增量1 0%8104 REFERENCE STEP2 给定增量2 0%8105 REFERENCE STEP3 给定增量3 0%8109 START FREQ 1 起动频率1 50Hz8110 START FREQ 2 起动频率2 50Hz8111 START FREQ 3 起动频率3 50Hz8112 LOW FREQ 1 停止频率125Hz8113 LOW FREQ 2 停止频率225Hz8114 LOW FREQ 3 停止频率3 25Hz8115 AUX MOT START D 辅机起动延时 5s8116 AUX MOT STOP D. 辅机停止延时 3 s8117 NR OF AUX MOT 辅机数量 18118 AUTOCHNG INTERV 主动切换间隔 0( 未选择) 8119 AUTOCHNG LEVEL 主动切换范围 50%8120 INTERLOCKS 内部锁定 48121 REG BYPASS CTRL 调节器旁路 0( 否)8122 PFC START DELAY PFC起动延时 0.5 s8123 PFC ENABLE PFC 答应 0( 未选择)8124 ACC IN AUX STOP 辅机停止时加速 0 ( 未选择) 8125 DEC IN AUX START 辅机起动时减速 00 ( 未选择) 8126 TMED AUTOCHNG 定时切换 0( 未选择) 8127 MOTORS 电机个数 0( 未选择)Group 98: 可选件。
