高频无极灯与低频无极灯的九大区别

低频无极灯与高频无极灯的对比来源:商友照明发布日期:2010.03.27 阅读:274经常碰到客人向我们咨询高、低频无极灯不同的地方，结合我们的理论知识及客户实际使用过程中的实在体验，就此问题我们列出以下几点仅供参考：1.光效低频无极灯的光效80~90Lm/W甚至超过90Lm/W，高频无极灯正常都在55-65Lm/W之间（主要原因是为了屏蔽磁辐射，大多数在泡体内壁涂有金属膜层而造成光效下降），光效的差异就导致同等功率的低频无极灯远远的亮于高频无极灯；2.功率高频无极灯目前常规的功率是15W~165w，超过这个瓦数对泡体和电源要求太高了，价格也相应高，也不容易做到；低频无极灯现在可以做到15W~400w，且12V/24V--15W~80W的直流无极灯被广泛用于太阳能专用光源；3.寿命高频无极灯内置耦合器，由于很难解决散热的问题，各种配件的寿命均相应减少，故整灯的正常寿命为6万小时。

低频无极灯是外置耦合器，目前最高温度在80度以下，寿命可以做到10万小时；4.对灯具的要求对那些只换灯不想换灯具的客户，高频由于是泡体，基本都可以直接更换。

低频多是管状的方形或圆形，需要专用灯具配合；5.价格高频无极灯的制造和使用时间已经很长了，相应配套厂也比较多，故整灯的成本越来越低；低频无极灯在2008年下半年才兴起来，目前配件厂很少，相应价格偏高；6.电磁干扰“高频无极灯”内置电磁发生器2.65mHz的振荡频率，容易产生不良磁场而造成电磁干扰，故在美国等发达的西方国家已遭禁用。

“低频无极灯”外置电磁发生器200KHz左右的振荡频率，在EMC、EMI技术处理手段上就很容易达标；7.形状高频无极灯一般都是泡型的，低频无极灯一般为环形或矩形的；8.质保期低频无极灯一般质保5年，高频无极灯的质保期正常为三年。

另：目前网络上评论的误导错一：低频无极灯的工作频率在2KHz左右，泡体多以环型为主，外置耦合器。

正确答案：低频无极灯的工作频率在210-250KHz。

高频无极灯的工作原理工作原理：传统电光源不论是白炽灯还是高、低压气体放电灯，都是由一个玻壳和一根灯丝组成，电能通过灯丝进入灯泡转换为光能。

而高频无极灯则是通过把高频电磁能以感应方式耦合到灯泡内，使灯泡内的气体雪崩电离形成等离子体，等离子体受激原子返回基态时自发幅射出245nma的紫外线，灯泡内壁的荧光粉受紫外线激发而发出可见光。

高频无极灯是基于荧光灯气体放电和高频电磁感应两个人们所熟知的原理相结合的一种新型电光源。

由于它没有常规电光源所必须的灯丝或电极，故称无极灯；通常低压气体放电高频无极灯所使用的工作频率为2.5～3.0MHz，也就是说，高频无极灯的工作频率比普通白炽灯和日常使用的电感式日光灯、金卤灯、高压钠灯等灯种的工作频率（50Hz）高出5万～6万倍，比普通节能灯或电子镇流器的工作频率（30～60KHz）高出约250倍。

2、节能方面：与白炽灯相比，节能达75%左右，85W的高频无极灯的光通量与500W白炽灯光通量大致相当；85W无极灯也可替代170W金卤灯、250W高压钠灯，在同等视觉效果条件下，综合节能大于70%。

在同等数量的情况下，使用无极灯可使输出电路的电流减少四倍以上，变压器的容量亦大大减小。

3、适用范围：由于高频无极灯有上述独特的优点，它的综合性能是任何一种电光源所不能相比的，它几乎汇集了所有不同类型电光源的优点，因此可以广泛用于城市道路照明、景观绿化照明、工厂、学校、图书馆、温室、植物棚、礼堂、大厅、会议室、大型商场、大型厂房、体育馆、运动场、隧道、交通复杂地带（路灯、标志灯、桥梁灯）、地铁站、火车站危险地域照明、水下灯等，特别适用于高危和换灯困难且维护费用昂贵的重要场所。

4、其他产品特性：1) 防震、长寿命：一般的白炽灯、日光灯、节能灯、及其它气体放电灯都有灯丝或电极，而灯丝或电极的溅射效应恰恰是限制灯使用寿命的必然组件。

高频无极灯没有电极，是靠电磁感应原理与荧光放电原理相结合而发光，所以它不存在限制寿命的必然组件，同时也不怕震动。

[键入文字]

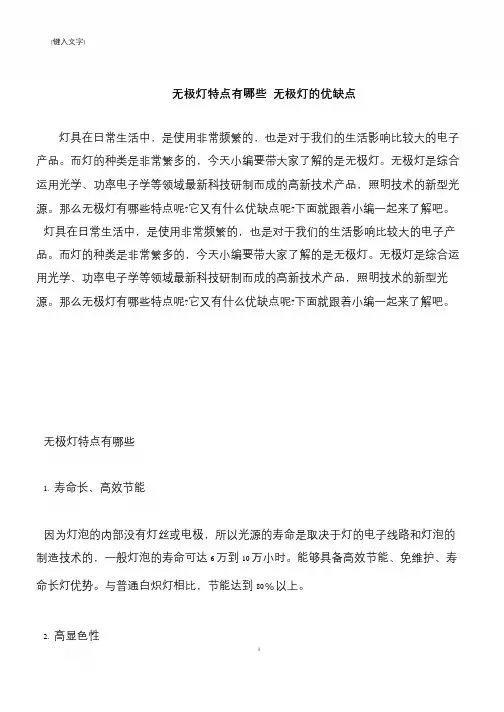

无极灯特点有哪些无极灯的优缺点
灯具在日常生活中，是使用非常频繁的，也是对于我们的生活影响比较大的电子产品。

而灯的种类是非常繁多的，今天小编要带大家了解的是无极灯。

无极灯是综合运用光学、功率电子学等领域最新科技研制而成的高新技术产品，照明技术的新型光源。

那么无极灯有哪些特点呢?它又有什么优缺点呢?下面就跟着小编一起来了解吧。

灯具在日常生活中，是使用非常频繁的，也是对于我们的生活影响比较大的电子产品。

而灯的种类是非常繁多的，今天小编要带大家了解的是无极灯。

无极灯是综合运用光学、功率电子学等领域最新科技研制而成的高新技术产品，照明技术的新型光源。

那么无极灯有哪些特点呢?它又有什么优缺点呢?下面就跟着小编一起来了解吧。

无极灯特点有哪些
1. 寿命长、高效节能
因为灯泡的内部没有灯丝或电极，所以光源的寿命是取决于灯的电子线路和灯泡的制造技术的，一般灯泡的寿命可达6 万到10 万小时。

能够具备高效节能、免维护、寿命长灯优势。

与普通白炽灯相比，节能达到80﹪以上。

2. 高显色性
1。

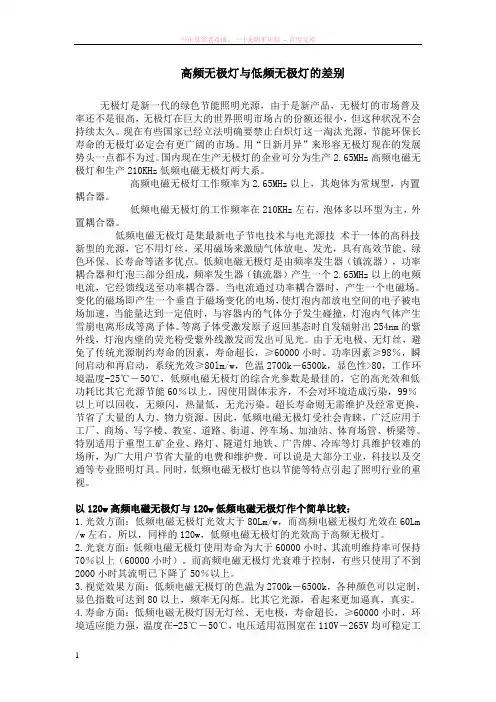

高频无极灯与低频无极灯的差别无极灯是新一代的绿色节能照明光源，由于是新产品，无极灯的市场普及率还不是很高，无极灯在巨大的世界照明市场占的份额还很小，但这种状况不会持续太久。

现在有些国家已经立法明确要禁止白炽灯这一淘汰光源，节能环保长寿命的无极灯必定会有更广阔的市场。

用“日新月异”来形容无极灯现在的发展势头一点都不为过。

国内现在生产无极灯的企业可分为生产2.65MHz高频电磁无极灯和生产210KHz低频电磁无极灯两大系。

高频电磁无极灯工作频率为2.65MHz以上，其炮体为常规型，内置耦合器。

低频电磁无极灯的工作频率在210KHz左右，泡体多以环型为主，外置耦合器。

低频电磁无极灯是集最新电子节电技术与电光源技术于一体的高科技新型的光源，它不用灯丝，采用磁场来激励气体放电、发光，具有高效节能、绿色环保、长寿命等诸多优点。

低频电磁无极灯是由频率发生器（镇流器），功率耦合器和灯泡三部分组成，频率发生器（镇流器）产生一个2.65MHz以上的电频电流，它经馈线送至功率耦合器。

当电流通过功率耦合器时，产生一个电磁场。

变化的磁场即产生一个垂直于磁场变化的电场，使灯泡内部放电空间的电子被电场加速，当能量达到一定值时，与容器内的气体分子发生碰撞，灯泡内气体产生雪崩电离形成等离子体。

等离子体受激发原子返回基态时自发辐射出254nm的紫外线，灯泡内壁的荧光粉受紫外线激发而发出可见光。

由于无电极、无灯丝，避免了传统光源制约寿命的因素，寿命超长，≥60000小时。

功率因素≥98％，瞬间启动和再启动，系统光效≥80lm/w，色温2700k－6500k，显色性>80，工作环境温度-25℃－50℃，低频电磁无极灯的综合光参数是最佳的，它的高光效和低功耗比其它光源节能60％以上。

因使用固体汞齐，不会对环境造成污染，99％以上可以回收，无频闪，热量低，无光污染。

超长寿命则无需维护及经常更换，节省了大量的人力、物力资源。

因此，低频电磁无极灯受社会青睐，广泛应用于工厂、商场、写字楼、教室、道路、街道、停车场、加油站、体育场管、桥梁等。

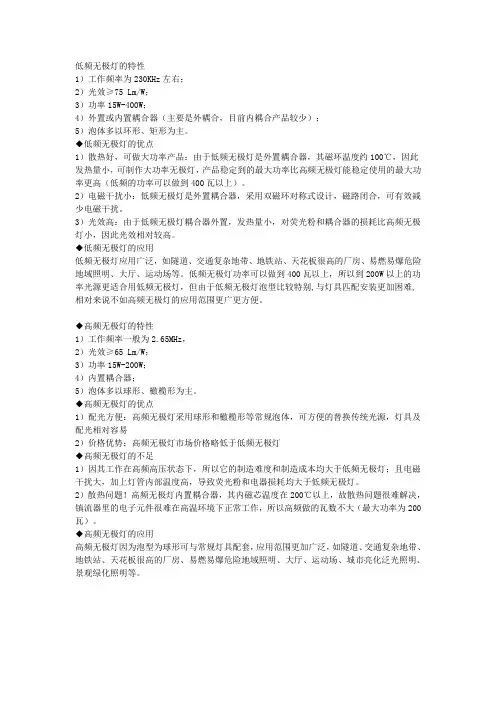

低频无极灯的特性1）工作频率为230KHz左右；2）光效≥75 Lm/W；3）功率15W-400W；4）外置或内置耦合器（主要是外耦合，目前内耦合产品较少）；5）泡体多以环形、矩形为主。

◆低频无极灯的优点1）散热好，可做大功率产品：由于低频无极灯是外置耦合器，其磁环温度约100℃，因此发热量小，可制作大功率无极灯，产品稳定到的最大功率比高频无极灯能稳定使用的最大功率更高（低频的功率可以做到400瓦以上）。

2）电磁干扰小：低频无极灯是外置耦合器，采用双磁环对称式设计，磁路闭合，可有效减少电磁干扰。

3）光效高：由于低频无极灯耦合器外置，发热量小，对荧光粉和耦合器的损耗比高频无极灯小，因此光效相对较高。

◆低频无极灯的应用低频无极灯应用广泛，如隧道、交通复杂地带、地铁站、天花板很高的厂房、易燃易爆危险地域照明、大厅、运动场等。

低频无极灯功率可以做到400瓦以上，所以到200W以上的功率光源更适合用低频无极灯，但由于低频无极灯泡型比较特别,与灯具匹配安装更加困难,相对来说不如高频无极灯的应用范围更广更方便。

◆高频无极灯的特性1）工作频率一般为2.65MHz，2）光效≥65 Lm/W；3）功率15W-200W；4）内置耦合器；5）泡体多以球形、橄榄形为主。

◆高频无极灯的优点1）配光方便：高频无极灯采用球形和橄榄形等常规泡体，可方便的替换传统光源，灯具及配光相对容易2）价格优势：高频无极灯市场价格略低于低频无极灯◆高频无极灯的不足1）因其工作在高频高压状态下，所以它的制造难度和制造成本均大于低频无极灯；且电磁干扰大，加上灯管内部温度高，导致荧光粉和电器损耗均大于低频无极灯。

2）散热问题！高频无极灯内置耦合器，其内磁芯温度在200℃以上，故散热问题很难解决，镇流器里的电子元件很难在高温环境下正常工作，所以高频做的瓦数不大（最大功率为200瓦）。

◆高频无极灯的应用高频无极灯因为泡型为球形可与常规灯具配套，应用范围更加广泛，如隧道、交通复杂地带、地铁站、天花板很高的厂房、易燃易爆危险地域照明、大厅、运动场、城市亮化泛光照明、景观绿化照明等。

无极灯，即高频等离子体无电极感应灯，是一种代表照明技术高光效、长寿、高显色性未来发展方向的新型光源。

高频等离子无极灯是集电子技术、光电技术、等离子体学、磁性材料学、真空技术于一体的新一代高科技照明光源产品，主要由高频发生器、功率耦合器和玻璃泡壳三部分组成。

其发光原理是：在输入一定范围的电源电压后，高频发生器产生高频恒电压送给功率耦合器，由功率耦合器在玻璃泡壳的放电空间内建立静电强磁场，对放电空间内的大气进行电离，并生产强紫外光，玻璃泡壳内壁的三基色荧光粉受强紫外光激励发光。

它的创新点为，通过以高频感应磁场的方式将能量耦合到灯泡内，使灯泡内的气体电离形成等离子体，等离子体受激发原子返回基态时自发辐射出254nm紫外线，灯泡内壁的荧光粉受紫外线激发而发出可见光。

由于采用了无电极结构，避免了传统光源的电极所带来的各种问题，延长了灯泡的使用寿命；同时普通传统光源的频闪问题被彻底解决。

因此，无极灯是典型的环保型、健康型、具有无限应用前影的新一代高科技照明光源产品。

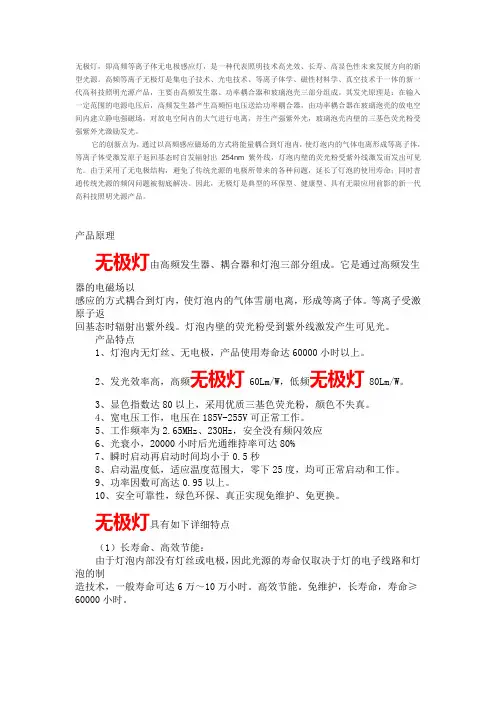

产品原理无极灯由高频发生器、耦合器和灯泡三部分组成。

它是通过高频发生器的电磁场以感应的方式耦合到灯内，使灯泡内的气体雪崩电离，形成等离子体。

等离子受激原子返回基态时辐射出紫外线。

灯泡内壁的荧光粉受到紫外线激发产生可见光。

产品特点1、灯泡内无灯丝、无电极，产品使用寿命达60000小时以上。

2、发光效率高，高频无极灯60Lm/W，低频无极灯80Lm/W。

3、显色指数达80以上，采用优质三基色荧光粉，颜色不失真。

4、宽电压工作，电压在185V-255V可正常工作。

5、工作频率为2.65MHz、230Hz，安全没有频闪效应6、光衰小，20000小时后光通维持率可达80%7、瞬时启动再启动时间均小于0.5秒8、启动温度低，适应温度范围大，零下25度，均可正常启动和工作。

9、功率因数可高达0.95以上。

10、安全可靠性，绿色环保、真正实现免维护、免更换。

无极灯具有如下详细特点（1）长寿命、高效节能：由于灯泡内部没有灯丝或电极，因此光源的寿命仅取决于灯的电子线路和灯泡的制造技术，一般寿命可达6万～10万小时。

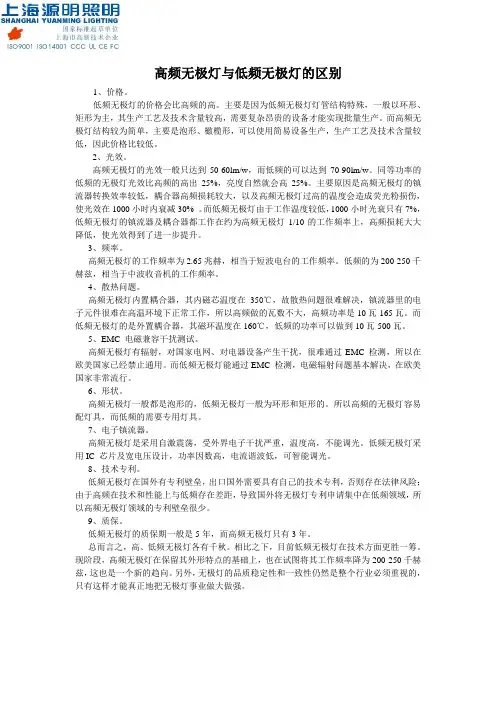

高频无极灯与低频无极灯的区别1、价格。

低频无极灯的价格会比高频的高。

主要是因为低频无极灯灯管结构特殊，一般以环形、矩形为主，其生产工艺及技术含量较高，需要复杂昂贵的设备才能实现批量生产。

而高频无极灯结构较为简单，主要是泡形、橄榄形，可以使用简易设备生产，生产工艺及技术含量较低，因此价格比较低。

2、光效。

高频无极灯的光效一般只达到50-60lm/w，而低频的可以达到70-90lm/w。

同等功率的低频的无极灯光效比高频的高出25%，亮度自然就会高25%。

主要原因是高频无极灯的镇流器转换效率较低，耦合器高频损耗较大，以及高频无极灯过高的温度会造成荧光粉损伤，使光效在1000小时内衰减30% 。

而低频无极灯由于工作温度较低，1000小时光衰只有7%，低频无极灯的镇流器及耦合器都工作在约为高频无极灯1/10的工作频率上，高频损耗大大降低，使光效得到了进一步提升。

3、频率。

高频无极灯的工作频率为2.65兆赫，相当于短波电台的工作频率。

低频的为200-250千赫兹，相当于中波收音机的工作频率。

4、散热问题。

高频无极灯内置耦合器，其内磁芯温度在350℃，故散热问题很难解决，镇流器里的电子元件很难在高温环境下正常工作，所以高频做的瓦数不大，高频功率是10瓦-165瓦。

而低频无极灯的是外置耦合器，其磁环温度在160℃，低频的功率可以做到10瓦-500瓦。

5、EMC 电磁兼容干扰测试。

高频无极灯有辐射，对国家电网、对电器设备产生干扰，很难通过EMC 检测，所以在欧美国家已经禁止通用。

而低频无极灯能通过EMC 检测，电磁辐射问题基本解决，在欧美国家非常流行。

6、形状。

高频无极灯一般都是泡形的，低频无极灯一般为环形和矩形的。

所以高频的无极灯容易配灯具，而低频的需要专用灯具。

7、电子镇流器。

高频无极灯是采用自激震荡，受外界电子干扰严重，温度高，不能调光。

低频无极灯采用IC 芯片及宽电压设计，功率因数高，电流谐波低，可智能调光。

还有一种弧光放电叫做冷阴极弧光放电，阴极由低熔点材料（如汞）做成。阴极表面蒸发出的蒸气被电离，在阴极表面附近堆积成空间正电荷层，此电荷层与阴极间极为狭窄区域内形成的强电场引起场致发射，使电流剧增，产生电弧。
弧光放电应用广泛。可用作强光光源，在光谱分析中用作激发元素光谱的光源，在工业上用于冶炼、焊接和高熔点金属的切割，在医学上用作紫外线源（汞弧灯），等等。但是大电流电路开关断开时产生的弧火极其有害，应采取灭弧措施。
2.寿命长：霓虹灯在连续工作不断电的情况下，寿命达一万小时以上，
3.色彩丰富：红、橙、黄、绿、青、蓝、紫等有色光。
4.亮度高，适合高层建筑。
5置芯片控制，富于动感，能实现多种色彩、图案的变化
6.价格适中，每平方米400元左右
缺点
1.灯要依附于金属字或金属牌面，暴露于其上，线也裸露在外，故而白天效果较差，不适合低层建筑或装修讲究的门面。
霓虹灯的颜色与内充气体
灯管颜色
气体
充气之后颜色
无
Ne
大红
淡红（粉管）
Ne
深红
淡红（粉管）
He
金黄
淡蓝（粉管）
Ar80%,Ne20%
蓝
淡黄（粉管）
Ar80%,Ne20%
绿
无
Ar50%,Ne50%
紫
11－12MM、9－10MM、7－8MM、5－6MM。排气管：5－6MM、3－4MM（注：皆是明管），而13－14MM一般用来做电极头。电极头：它的组成是由铜片或钢片做成小圆锥体，在尖端固定一根直径为0．3MM的铜丝或一束高压线。外面罩一个口径为13－14MM的玻璃管。一端必须用大火熔化后和铜丝形成一体，不可有气孔。另一端用来固定在已形成的灯具上。
辉光放电灯：在置有板状电极的玻璃管内充入低压（约几毫米汞柱）气体或蒸气，当两极间电压较高（约1000伏）时，稀薄气体中的残余正离子在电场中加速，有足够的动能轰击阴极，产生二次电子，经簇射过程产生更多的带电粒子，使气体导电。辉光放电的特征是电流强度较小（约几毫安），温度不高，故电管内有特殊的亮区和暗区，呈现瑰丽的发光现象。

安装可适应性
紧凑 壳设计， 具设 壳设计， 具设 ，可 计 更 。 ，
四、无极灯特点
3、CEEG无极灯的产品优势 除无极灯系列照明灯具所拥有的常规优越特性之外，CEEG 更具自己的独特之处。 电源自动保护装置：在灯泡通电情况下，若泡体外壳损坏（即空 电源自动保护装置 载状态），自动断电； 空芯无极灯：改良了无极灯泡体散热装置，通过耦合棒与外界相 通的方式，加强自然对流，散热效果更佳 散热效果更佳，使大功率无极灯的使 散热效果更佳 用更加稳定 ； 超长寿命和质保期：灯具（含光源）设计寿命为6万小时，如每 天亮灯10小时，正常情况下可以连续使用长达15年（10～15 年），且产品自投入使用起质量保证5年，市场上一般只保3年。 质量保证5 质量保证
低频灯管结构特殊，工艺和技术含量高， 低频灯管结构特殊，工艺和技术含量高，故价格略高
三、无极灯分类
2、补充概念 显色指数：光源对物体颜色呈现的程度称为显 色性，也就是颜色的逼真程度，通常叫做“显 色指数”。显色指数越高，显色性越好 显色指数越高， 显色指数越高 显色性越好。 光效：光源所发出的总光通量（流明、亮度） 与该光源所消耗的电功率（瓦）的比值。发光 发光 效率值越高，表明照明器材将电能转换成光能 效率值越高 的能力越强，即在同等亮度的情况下，该照明 该照明 器材的节能性越强。 器材的节能性越强
六、社会效益分析
假设：市区道路有10000套路灯 现状： 400W金卤灯照明光源，通高11米左右。 改进：用CEEG无极灯150W替代现有照明灯具，包括灯头。 CEEG 150W 分析（以每天用电10小时计算） 金卤灯一年运行：(400W×10000套÷1000=4000KW) 4000KW×10小时 天×360天=1，440万度电 小时/天 × 小时 天 ， 万度电 CEEG无极灯一年运行：(150W×10000套÷1000=1500KW) 1500KW×10小时 天×360天=540万度电 小时/天 × 小时 天 万度电

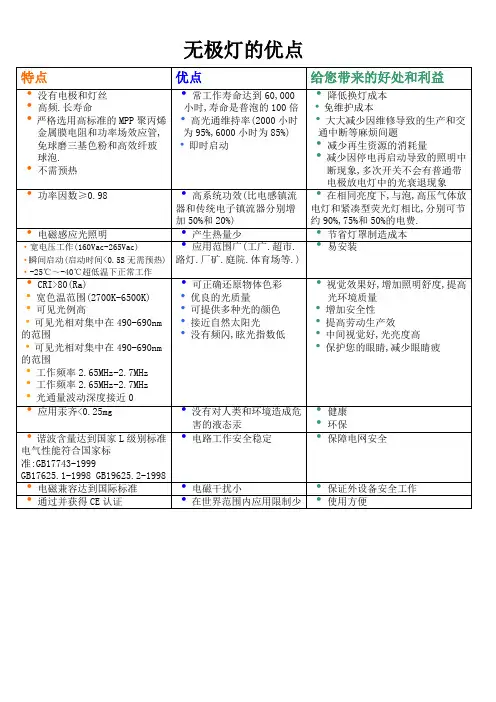

无极灯的优点
无极灯产品的十大优势
1.节能50%~90%。

无极灯与普通白炽灯、日光灯、普通节能灯、高压汞灯、高压钠灯等传统光源相比，同等照度情况下，能耗最低。

2.长寿命。

无极灯正常工作寿命达100,000小时，是普通灯泡的100倍。

3.可瞬间启动。

无极灯可瞬间启动和热启动，启动速度达0.5秒级。

4.无眩光、频闪，可保护视力。

无极灯工作频率2.65MHz在达到设计光照度的同时还有助于保护视力。

5.优良的光性能。

无极灯发出的“白光”具有完整光谱，类似日光，同时光通亮恒定。

6.良好的色彩还原性。

除了达到亮的要求外，无极灯的显色性较高，能最真还原场景色彩。

7.没有电磁干扰。

8.应用范围广。

无极灯可广泛用于厂房、运动体育馆、停车场、隧道、路灯、城市夜景等地域照明。

特别适用于换灯困难且费用昂贵的场合以及安全要求高的重要场所。

9.降低其它运行成本。

无极灯产生热量很小，不会导致室内大幅升温，可以降低空调能耗成本。

无极灯超长寿命，可以让用户节省大量维护成本(人工及产品成本)。

无极灯高功效，新照明用户可以减少电力负荷而节省的投资。

10.环保贡献大。

无极灯采用固体汞，便于回收，避免了传统光源采用的液态汞对环境造成的污染。

大范围推广使用，总节约电能的效果显著而带来的CO2减排量效益巨大。

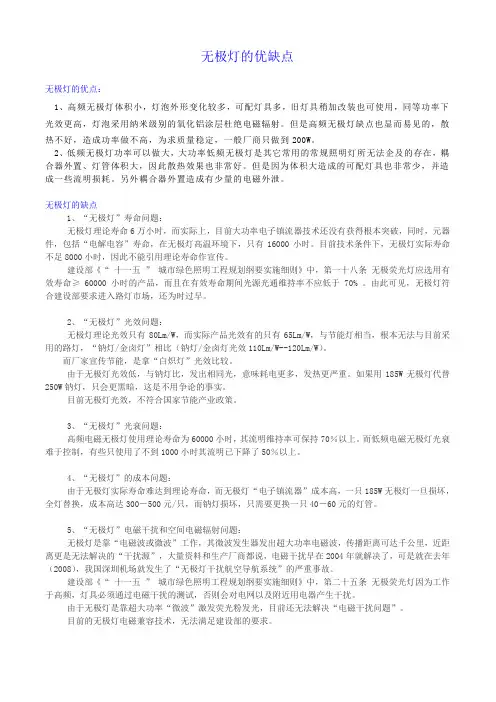

无极灯的优缺点无极灯的优点：1、高频无极灯体积小，灯泡外形变化较多，可配灯具多，旧灯具稍加改装也可使用，同等功率下光效更高，灯泡采用纳米级别的氧化铝涂层杜绝电磁辐射。

但是高频无极灯缺点也显而易见的，散热不好，造成功率做不高，为求质量稳定，一般厂商只做到200W。

2、低频无极灯功率可以做大，大功率低频无极灯是其它常用的常规照明灯所无法企及的存在，耦合器外置、灯管体积大，因此散热效果也非常好。

但是因为体积大造成的可配灯具也非常少，并造成一些流明损耗。

另外耦合器外置造成有少量的电磁外泄。

无极灯的缺点1、“无极灯”寿命问题：无极灯理论寿命6万小时，而实际上，目前大功率电子镇流器技术还没有获得根本突破，同时，元器件，包括“电解电容”寿命，在无极灯高温环境下，只有16000小时。

目前技术条件下，无极灯实际寿命不足8000小时，因此不能引用理论寿命作宣传。

建设部《“ 十一五” 城市绿色照明工程规划纲要实施细则》中，第一十八条无极荧光灯应选用有效寿命≥ 60000 小时的产品，而且在有效寿命期间光源光通维持率不应低于 70% 。

由此可见，无极灯符合建设部要求进入路灯市场，还为时过早。

2、“无极灯”光效问题：无极灯理论光效只有80Lm/W，而实际产品光效有的只有65Lm/W，与节能灯相当，根本无法与目前采用的路灯，“钠灯/金卤灯”相比（钠灯/金卤灯光效110Lm/W--120Lm/W）。

而厂家宣传节能，是拿“白炽灯”光效比较。

由于无极灯光效低，与钠灯比，发出相同光，意味耗电更多，发热更严重。

如果用185W无极灯代替250W钠灯，只会更黑暗，这是不用争论的事实。

目前无极灯光效，不符合国家节能产业政策。

3、“无极灯”光衰问题：高频电磁无极灯使用理论寿命为60000小时，其流明维持率可保持70％以上。

而低频电磁无极灯光衰难于控制，有些只使用了不到1000小时其流明已下降了50％以上。

4、“无极灯”的成本问题：由于无极灯实际寿命难达到理论寿命，而无极灯“电子镇流器”成本高，一只185W无极灯一旦损坏，全灯替换，成本高达300－500元/只，而钠灯损坏，只需要更换一只40－60元的灯管。

技术先进性
市场容量
JR无极灯作为先进的功能性照明光源，可以去替代 所有传统的功能性照明光源。市场容量不可估量。
经济性
Jr无极灯的成本随着大批量生产，价格将与传统光 源持平甚至更低，从而为推广应用创造条件。
成本高昂，难以适应市场的广泛需求，市场推广应用力度 有限。 LED光效低、功率小、光衰大、发热量高，导致节能效果 比JR差。 LED采用半导体技术，生产过程的能耗极高。 交通信号、汽车尾灯、移动电话屏幕背景、显示屏幕灯特 殊照明领域，不能像JR一样可以用于市场容量最大的功能 照明领域。 由于许多技术障碍有待于攻关和克服，LED真正应用于广阔 的功能性照明场合仍然需要5-10年时间，产业化和规模化 生产的时机还未成熟。 1、功率：每粒为0.5-1W，大功率应用场合需要上百 粒集中在一起才可以实现 2、光效：<60lm/W（白色光） 3、显色性：>80Ra 4、色温：选择范围较窄（白光LED） 5、光衰：50%@2000小时 6、使用寿命：<50，000小时 7、发热量：非常高，所以需要散热装置 8、灯具配套：由于要上百粒LED集中在一块很大的 线路板上，灯具反光器设计非常困难，推广应用 难度很大 9、电光源：具有刺眼眩光和闪烁，光污染严重
高频无极灯
2.65MHZ即2713.6KHZ 60-65lm/w 18w-165w 只有球形 很难通过测试，有电磁干扰
功率 灯的形状 EMI电磁干扰
与LED光源的比较
比较项目
技术名称及特点
JR无极灯
低电压放电感应发光面光源，适合大功率功能照明 2000年开始研发，2004年开始销售。处于光源发展 的最先进阶段，产品完全满足市场需要，因此这种高 科技产品适宜于规模化生产。
久 荣 光 ●光 源 系 列

无极灯没有电极消耗 ，在理论 上拥 有几 乎无 限长 的使用寿 命 。有关无极灯的理论研 究起 源于 ｌ ９世纪 ８ ０年代 ，在 以后 的 近 １０年时间里 ，限于当时的成本 和电路等 问题 ，一直未能形 ０
光 效 的光 源 。
１２ 无 极灯 工作 原理 ．
无极灯 分高频无级灯 （ Ｉ 和低频无级 灯（ Ｖ 。高频无 Ｈ Ｄ） Ｌ Ｄ） 级灯在输入一定范 围的电源电压后 ，高频发生器产生高频恒电 压送给功率耦合器 ，由功率耦合器在玻壳的放 电空 间内建立静
电强磁场 ，对放 电空间 内的大气 进行 电离 ，并 生产强紫外光 ，
【 ｂｔ ｃ】 ｈ ｒｃ ｐ ｉ ｅ ｉ ｒ ｃｓ ｎ ａ ｅ ｈｒ ｔｉｉ ｅ ｅｎ ｈ ｈｆｑｅｃ ｌ ｔｄｌｓ ｉｈｒ Ａ ｓａｔ Ｔ ｅ ｔｌｅ ｌｎ ｔ ｆ ｅ ｅ ａｄｓｍ ａ ｃ ｒｔｓ ｔ ｅ ｉ ｅｕｎｙｅ ｃｏｅ ｓ ｄ ｃａ ｅ ｒ ａ ｉｅ ｘ ａ ｓｈ ｄ ｅ ｎ ｃ ａ ｅｓｃ ｂ ｗ ｇ ｒ ｅｒ ｅ ｓ ｇ
ｏ ｌｃｒ ｄ ｌ ｓ ｉｃ ａ ｇ ａ ， ｎ ｔａｓ ｕ ｐ ｔ ｅ ｃ ｍｐ ｒ ｏ ｆｔ ｅ ａ ｐ ｉａｉ ｎ ｆ ｈ ｓ ｏ ｌｍｐ ． ｆｅｅ ｔ ｅｅ ｓｄ ｓ ｈ ｒ ｅｌ ｍｐ ａ ｄ ｉ ｌｏ ｓ ｍｓｕ ｈ ｏ ａ ｓ ｎ ｏ ｐ ｌ ｔ ｓｏ ｅ ｅｔ ａ ｓ ｏ ｉ ｈ ｃ ｏ ｔ ｗ
ｌｍ ｐ ｏ ａ ；ｃ ｍｐａ ｓ ｎ；ａ ｐｌｃ ｔｏ ｓ ｉ ｒｏ ｐ ｉａ ｉｎ
电磁感应 灯不用灯丝 ，采用磁场来激励 气体放 电并 发光 ， 所 以也称无极 灯 。无极 灯采 用 电磁 感应 原理 ，先 由电产 生磁 场 ，再 由磁场 产生感应 电流 ，应用 耦合震 荡原 理将产 生 的高 频 电压注入 到真空 的玻 壳或 玻管里 ，与 三基色 荧光粉 及惰性 气体 作用发光 。无极 的 发 光机理 ，正 逐渐成 为人们 公认 的新一代 实用 型长寿命 、高

网络上很多人对高低频无极灯的评论是不符合实际的，下面就高低频无极灯优缺点的中肯对比：一，实际应用中的优缺点1.亮度低频光效很容易就做到80 Lm以上，如高频到目前为止国内最好的厂家也就做到55-60 Lm左右，这个现象最直接反映出的就是客户很容易接受低频亮度，如总感觉高频不够亮。

（低频胜）2.功率高频目前常规用到最大功率是165w，超过这个瓦数对泡体和电源要求太高了，价格也相应高，也不容易做到；低频现在可以做到400w以上了，我接到一个用400w钠灯的工程，用高频就没法达到或超过400w钠灯的亮度要求了。

（低频胜）3.工作温度（影响灯寿命）高频内置耦合器，由于很难解决散热的问题，内部温度高达240度以上，这样高温的环境内，无论电子零件还是泡体等配件，都经历煎熬，质量差点或电源和耦合器泡体间调配不好，很容易就烧坏，同时要软磁材料在相当高的环境温度下，保持相当高的居里温度点不失磁，又要保持相当高的磁场密度和磁通量，这是非常大的一个矛盾。

众所周知灯功率越高，灯的发光温度就越高，磁材也就越不能适应越来越高的工作温度与环境温度，因为任何对此“高频无极灯”结构的降温手段、工艺技术、方法都是很大难度的！所以“高频无极灯”这样的设计结构就无法实现灯向大功率、超大功率灯的发展。

（我公司做做磁性材料有15年历史了，对磁铁的研究比较多，目前也为高频解决磁铁的问题而努力，并且取得些成效了，已经试验出用新材料研制的磁铁目前的温度可以控制在150度以下了）。

低频是外置耦合器，目前温度在80度以下，优点很明显了吧！（低频胜）4.对灯具的要求对那些只换灯不想换灯具的客户，高频由于是泡体，基本都可以直接更换。

低频多是管状的方形或圆形，需要专用灯具配合，而专用灯具的由于未普及使用，造价偏高。

（高频胜）。

5.成本上高频由于制造和使用时间已经很长了，由于配件厂的增多，整灯的成本越来越低了；低频由于在2008年下半年才兴起来，目前配件厂很少，相应价格较高。

无极灯的分类
1、按泡型分：圆型（圆球型、椭球型）、环 型（圆环型、椭环型、矩环型）
2、按用途分：隧道灯、道路灯、投光灯、防 爆灯、庭院灯、工矿灯、吸顶灯、草坪灯。
无极灯的组成
高频发 生器
功率耦 合器
涂有稀 土荧光 粉的玻 璃泡壳
无极灯
无极灯的形状ຫໍສະໝຸດ 灯的形状高频无极灯：球形、 低频无极灯：球形、 柱形、螺口分体灯、 环形、矩形、以及 小功率螺口一体灯。 小功率螺口一体灯。
• 请检查电器与灯管的功率是否相符
无极灯的应用范围
基础设施照明的应用 道路、隧道、桥梁、 机场、火车站、地铁站、 停车厂、人行道、广场以 及其它露天场所。 工业应用 工厂车间，仓库， 加油站，紧急照明。 社会公共机构应用 政府建筑，学校，娱乐设 施，医院等大型工程照明。 商业应用 购物商场，旅馆， 办公室，酒店等公共场所 照明。
无极灯的推广价值
3、值得一提的是，国家现阶段对于能源的重视到了前 所未有的高度，对于节能减排这个课题，全国从国务 院，国家发改委到地方，抓得都非常的紧。这对于我 们的照明企业来说，研制、推广高效、体质的光源， 是绝好的机遇。
结语
无极灯作为21世纪最新的一种绿色 电光源，它兼顾了节能、长寿、环保等综合指 标，其广泛应用前景将与日俱增。它将造福人 类，在实践中给用户带来高效和实惠，给工作 在灯光沐浴下的员工带来健康和好心情。随着 它在各领域的应用认可,已成为新一代光源产 品中值得推广的高科技环保节能产品。
厂房 照明 室内 照明
道路 照明 户外 照明
无极灯的推广价值
1、无极灯是一种很好的光源，但不是 万能的，他的最大的一个特点就是寿命长，没有 电极；第二就是频率高；第三个特点就是发光效 率比较高，是一种高效光源，但其光效比不上稀 土三基色直管荧光灯，其显色指数也比较高。第 四就是价钱较贵。但仍有较好的性价比，可以被 用户接受。无极灯主要应用于换灯困难的场所， 如城市道路、隧道以及某些工矿企业等。

无极灯电磁辐射，对人体有无影响无极灯在市场上的应用和普及虽然已有数年，但无极灯作为一种新型灯具，还没有被消费者正确认识。

它的工作频率在230khz--2.65mhz之间，有高频无极灯和低频无极灯之分。

关于电磁干扰的问题，市面上的说法很多，但大部分都是不准确的，甚至有些夸大其词。

网络上的信息有的时候也存在一些厂家为了推广自己的产品而无止境得放大这个问题，从而误导消费者，造成不必要的影响。

这里说的应该是指电磁辐射，我们知道无极灯是利用高频感应原理实现电能耦合转换产生照明的。

高频能量由高频发生器(即电子镇流器)经过电磁耦合感应泡内等离子体环内。

严格意义上来说辐射存在于整个照明系统。

但是高频电磁辐射能量的衰减是与距离平方成正比的，所以量化到具体的数字就是在离开照明电器表面10CM的距离高频辐射能量就已经衰减到可以忽略不计。

无极灯照明设计系统均需要经过EN55015/EMC《电子照明和类似设备的无线电干扰特性测量方法和限值》标准的检测。

均满足电磁干扰、电磁兼容的要求。

其实电磁波是很常见的辐射，比如手机。

无极灯工作时耦合器是闭合磁环，所形成的闭合磁场外的磁场非常弱。

对人体的影响主要是由功率决定的，参照国家的有关规定，无极灯的电磁辐射远远低于国家制定的标准，无极灯是十分安全。

我们天天使用手机、微波炉等家电，现在你只是选择了一个比手机辐射还小的无极灯，我想你是完全不用担心的，大可放心购买！下面我们列出一些常用家电的工作频率和无极灯作比较：低频无极灯：250KHz高频无极灯：2.65MHz微波炉：2450MHz电磁炉：20-50KHz广播：88-108MHz航空导航：108-118MHz手机3G：900/1800/1900/2100MHz遥控玩具：27MHz-49MHz由此可见，高频无极灯的辐射都是非常小的，而低频无极灯辐射对人体伤害可以忽略不计了。

威尔特节能投资公司职工培训材料之二高频无极灯与其他光源区别及仪器的使用一、高频无极灯与低频无极灯的区别？1、频率区别高频无极灯：2.65MHZ，此频率为无极灯的最佳工作状态，此频率附近有一段较为宽裕的电磁兼容份额，比较容易满足电磁兼容低频无极灯：一般在200-300khz ，目前世界上最先进的低频无极灯的频率是140KHz。

2、耦合方式区别：高频无极灯：内耦合，耦合器在炮体内部低频无极灯：外耦合，耦合器在炮体外部3、电磁兼容区别：高频无极灯：裸灯通过低频无极灯：带等灯具通过4、灯具配合区别高频无极灯：与常规灯具可配合（灯泡形状为球形和梨形与常用灯具都适用）低频无极灯：需与专用灯具配合（灯泡形状为矩形和环形需要专用灯具）5、制造技术要求区别：高频无极灯：制造难度大，技术水平要求高，成本高低频无极灯：制造难度小，技术水平较前低，成本低两者寿命都在6万小时以上，功率因素大于98%，显色指数大于80。

在低温和高温工作条件下都可正常启动，可瞬时启动，可频繁开关。

色温在2700-6500k抗震性能好。

简单易维护，一般情况损坏，只需更换镇流器。

6、从此接补充问题…7、8、二、高频无极灯与LED灯的区别？1、性能特点与适应场所区别：高频无极灯属于面光源，射程比较长，穿透性能强，光效高，功率大，可与常规灯具配合使用，可替代传统的功能照明光源，特别适应于工业、商业、道路、隧道、桥梁、园林、农业、广告等照明领域，范围广阔；LED灯属于点光源，射程比较短，穿透性能差，光效低，功率小，配套灯具匮乏等，优势在于字幕显示照明、交通信号、汽车尾灯、装饰广告照明等显示领域，实践证明不宜用于道路、隧道、生产车间等悬挂高处的环境照明。

2、经济性区别：高频无极灯的成本随着市场需求大批量生产情况下，价格趋势可逐步与传统光源持平，从而为推广应用创造条件；LED成本昂贵，目前每瓦价格在30元左右，比高频无极灯价格高出一倍以上，市场广泛应用有限。
