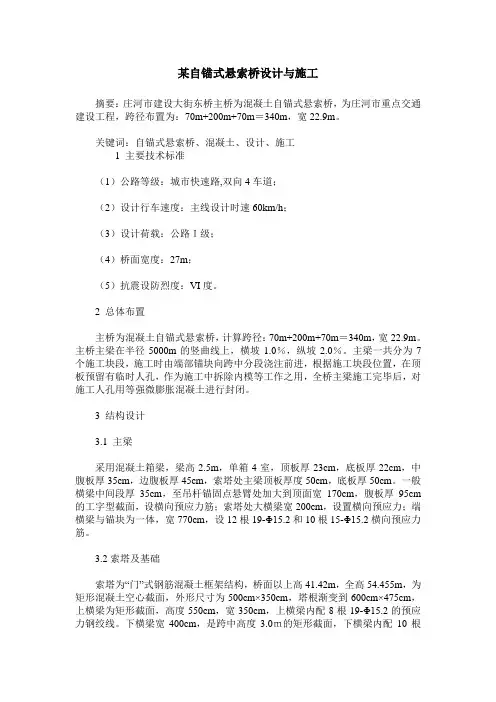

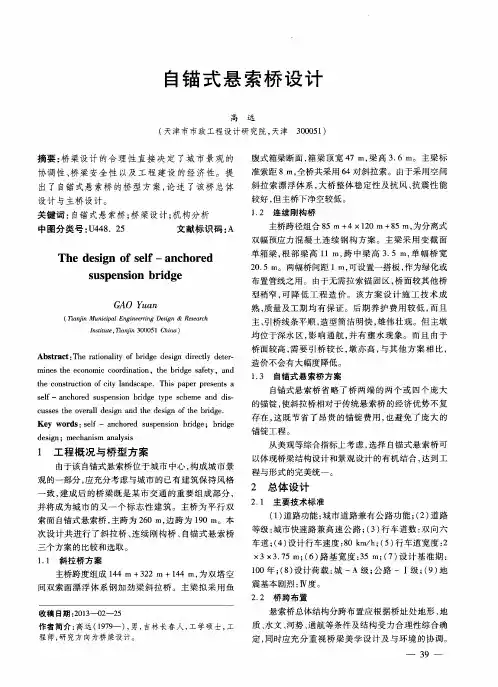

混凝土自锚式悬索桥设计

某自锚式悬索桥设计与施工摘要：庄河市建设大街东桥主桥为混凝土自锚式悬索桥，为庄河市重点交通建设工程，跨径布置为：70m+200m+70m＝340m，宽22.9m。

关键词：自锚式悬索桥、混凝土、设计、施工1 主要技术标准（1）公路等级：城市快速路,双向4车道；（2）设计行车速度：主线设计时速60km/h；（3）设计荷载：公路Ｉ级；（4）桥面宽度：27m；（5）抗震设防烈度：VI度。

2 总体布置主桥为混凝土自锚式悬索桥，计算跨径：70m+200m+70m＝340m，宽22.9m。

主桥主梁在半径5000m的竖曲线上，横坡1.0％，纵坡2.0％。

主梁一共分为7个施工块段，施工时由端部锚块向跨中分段浇注前进，根据施工块段位置，在顶板预留有临时人孔，作为施工中拆除内模等工作之用，全桥主梁施工完毕后，对施工人孔用等强微膨胀混凝土进行封闭。

3 结构设计3.1 主梁采用混凝土箱梁，梁高2.5m，单箱4室，顶板厚23cm，底板厚22cm，中腹板厚35cm，边腹板厚45cm，索塔处主梁顶板厚度50cm，底板厚50cm。

一般横梁中间段厚35cm，至吊杆锚固点悬臂处加大到顶面宽170cm，腹板厚95cm 的工字型截面，设横向预应力筋；索塔处大横梁宽200cm，设置横向预应力；端横梁与锚块为一体，宽770cm，设12根19-Φ15.2和10根15-Φ15.2横向预应力筋。

3.2索塔及基础索塔为“门”式钢筋混凝土框架结构，桥面以上高41.42m，全高54.455m，为矩形混凝土空心截面，外形尺寸为500cm×350cm，塔根渐变到600cm×475cm，上横梁为矩形截面，高度550cm，宽350cm，上横梁内配8根19-Φ15.2的预应力钢绞线。

下横梁宽400cm，是跨中高度3.0ｍ的矩形截面，下横梁内配10根19-Φ15.2的预应力钢绞线。

每根塔柱下设13.2m×13.2m×4.0m的承台，每个承台下设9根2.0m的钻孔灌注桩，桩长21.5m。

自锚式悬索桥建设工程施工组织设计方案一、工程概况**桥工程位于**路三多路交叉口至环卫处附近，桥面总宽25.5米，其中机动车道设计为14米，分隔带2*1.25米，人行道为2*2米，桥长120米，桥中心线为直线。

上部结构为三跨（25+70+25）自锚式悬索桥，主缆采用451根7mm镀锌高强钢丝，吊杆为61根7mm镀锌高强钢丝，桥面为纵横向桁架梁，桥面板为200 mm厚现浇钢筋混凝土板，与纵横向桁架梁共同作用形成结合梁。

纵横梁之间在腹板处用高强螺栓连接，纵横梁自身在上下翼缘处高强螺栓或焊缝连接。

恒载作用下由主缆和吊索承受，受力结构为柔性悬索桥，横载通过吊索传至主缆，活载主要由桁架结合梁承受。

二、总体施工方案自锚式悬索桥利用自身的连续加劲梁承受主缆产生的水平力，避免修筑庞大的地锚，在地基条件较差的地区，可以大副度节省投资，其优越性是显而易见的。

但是，实际工程中很少采用该种结构，其原因之一在于施工难度较大。

主要体现在：在自锚体系形成之前，相对较弱的连续加劲梁的施工是一个十分现实的困难。

解决这个问题的办法通常可以采用满堂脚手架或临时斜拉体系两种方法。

根据该桥的实际情况，采用满堂脚手架法进行上部结构的施工。

其主要施工步骤为：（1）在施工索塔的同时，对地基进行处理，并组拼满堂支架。

（2）在满堂支架上组装加劲桁梁，并浇注配重混凝土横梁（3）通过脚手架组装的主缆轨道安装主缆，调空缆线形，并与端横梁锚固。

（4）安装吊索，并反复调整索力，达到桥面混凝土和二期横载未上前的数值。

（5）脱架，进一步调整拱度，使主缆和加劲梁线形达到此时的目标值。

（6）调整鞍座达到此时的预偏值。

（7）分段按预定程序完成混凝土结合梁。

（8）完成二期恒载，即进行全面桥面铺装及人行道施工。

（9）再次调整鞍座，并最后固定。

三、主要施工方法㈠索塔的施工该桥索塔为门式结构，总高度为：19.927米，其下塔柱的截面尺寸为：1.8×2.5米，中塔柱的截面尺寸为：1.2×2.5米，上塔柱的截面尺寸为：0.8×2.1米，在中塔柱顶部及上塔柱顶部各有一道横梁。

目录1、工程概况 (1)1.1工程概述 (1)1.2主要技术标准 (1)1.3、主桥结构 (2)2、重难点分析 (2)3、主梁施工工艺流程 (3)3.1先梁后拱施工工艺 (3)3.2 先缆后梁施工工艺流程 (5)4、方案对比分析表 (6)5、主要工程项目的施工方案 (7)5.1、总体施工方案 (7)5.1.1下部结构 (7)5.1.2上部结构 (7)5.1.3猫道、承重索、主缆架设 (8)5.2各分部施工方案 (8)5.2.1栈桥施工方案 (8)5.2.2桥塔基础施工方案 (9)5.2.3桥塔 (11)5.2.4 主梁施工 (12)3.2.5 缆索施工 (15)5、施工机械设备计划 (20)1、工程概况1.1工程概述东莞江南支流港湾大桥工程位于广东省东莞市，跨越江南支流，连接沙田阇西村与坭洲岛，为东南-西北走向。

项目起点与港口大道平交，起点K0+000，沿西北方向穿越江南支流后，终点与坭洲岛疏港大道相交，终点桩号K2+922，路线全长2.922Km，设置桥跨为60+130+320+130+65=705m，见下图。

桥跨布置图（m）1.2主要技术标准(1)道路等级：一级公路兼顾城市主干道功能；(2)设计速度：主线60km/h；(3)设计荷载：公路-Ⅰ级；(4)主桥标准段桥宽：1.25m 风嘴+2.5m 人行道+2m 吊杆锚固区+0.75m 硬路肩+11.25m 行车道+0.5m 路缘带+1m 中央隔离带+0.5m 路缘带+11.25m 行车道+0.75m 硬路肩+2m 吊杆锚固区+2.5m 人行道+1.25m 风嘴，全宽37.5m；(5)设计洪水频率：1/300；(6)通航等级：现状河道为拟建桥梁所在河段坭尾至杨公洲中8km河段航道为Ⅳ级航道，通航500吨级船舶，航道尺寸为2.5m×50m×330m（水深×底宽×弯曲半径）。

近期规划为Ⅲ级航道，通航1000吨级船舶，航道尺寸为2.5m×60m ×480m（水深×底宽×弯曲半径）。

自锚式悬索桥结构设计及施工技术[摘要] 本桥主跨主梁采用钢箱梁，边跨及锚跨主梁采用预应力混凝土箱梁。

分析了该桥主要结构设计、塔梁施工的新工艺以及缆索系统施工技术．[关键词] 自锚式悬索桥；结构设计；塔梁施工；施工技术1工程概况本大桥为独柱塔空间缆索自锚式悬索桥，主桥边跨跨度为137 m，在边跨设置一个辅助墩，将边跨跨度划分为（77+60）m；主跨跨度为248 m，边跨与主跨跨度比为0.55。

主梁分为两幅设置，净距为8.2 m，两幅主梁之间以多道横梁连为一体，形成纵横梁体系。

主跨主梁采用钢箱梁，边跨及锚跨主梁采用预应力混凝土箱梁。

主塔在桥面以上塔高为80 m，桥塔高跨比为0.32。

主塔位于两幅主梁的横桥向中间位置，为独柱形式。

主塔在主梁下方设置一道横梁，对主梁提供竖向支承。

在主塔横梁端部设置有一对斜拉索，该斜拉索穿过主梁锚固在主塔上。

在设计成桥状态下，主跨主缆理论垂度为19.670 m，矢跨比为1:12.43；边跨主缆理论垂度为8.402 m，矢跨比为1:15.83。

主缆在横桥向分为两股，在边跨位于竖直平面内，锚固于横梁中部；在主跨为空间索形，锚固于横梁两端。

吊索在边跨位于竖直平面内，锚固于横梁中部。

2结构设计2.1缆索系统主缆采用预制平行钢丝索股，共2根，每根含55股平行钢丝索股，每股含127丝Φ5.3 mm的镀锌高强钢丝。

索股锚头采用热铸锚，直接锚固在锚跨的锚固面上。

柔性吊索及斜拉索索股采用Φ7.0的镀锌高强钢丝平行集束索体；刚性吊杆直径140 mm，其杆体钢材采用460级。

吊索顺桥向间距为10 m。

主跨吊索下端锚固于钢箱梁横桥向两端的钢锚箱内，采用横桥向倾斜的单吊索，其中DS13~DS32采用PES7-85预制平行钢丝束股（PWS），外包PE进行防护，而DS33由于较短，根据结构受力及结构需要采用Φ140 mm刚性吊杆；边跨吊索下端锚固于混凝土箱梁的横梁中部，采用竖直双吊杆（顺桥向中心间距60 cm），采用PES7-121预制平行钢丝束股（PWS），外包PE进行防护。

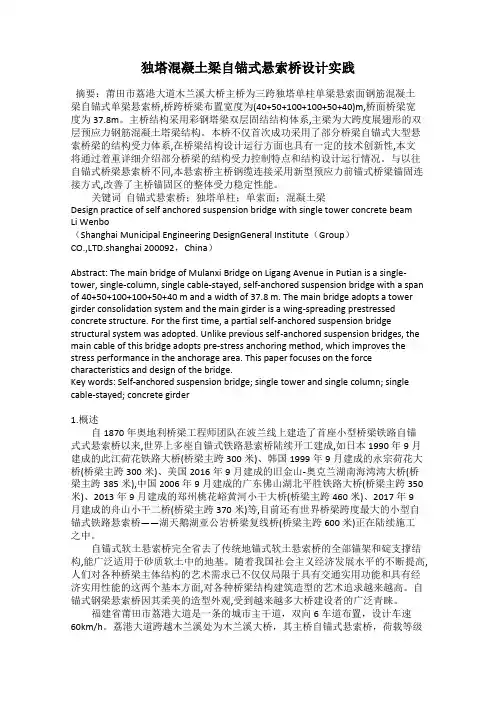

独塔混凝土梁自锚式悬索桥设计实践摘要：莆田市荔港大道木兰溪大桥主桥为三跨独塔单柱单梁悬索面钢筋混凝土梁自锚式单梁悬索桥,桥跨桥梁布置宽度为(40+50+100+100+50+40)m,桥面桥梁宽度为37.8m。

主桥结构采用彩钢塔梁双层固结结构体系,主梁为大跨度展翅形的双层预应力钢筋混凝土塔梁结构。

本桥不仅首次成功采用了部分桥梁自锚式大型悬索桥梁的结构受力体系,在桥梁结构设计运行方面也具有一定的技术创新性,本文将通过着重详细介绍部分桥梁的结构受力控制特点和结构设计运行情况。

与以往自锚式桥梁悬索桥不同,本悬索桥主桥钢缆连接采用新型预应力前锚式桥梁锚固连接方式,改善了主桥锚固区的整体受力稳定性能。

关键词自锚式悬索桥；独塔单柱；单索面；混凝土梁Design practice of self anchored suspension bridge with single tower concrete beamLi Wenbo（Shanghai Municipal Engineering DesignGeneral Institute（Group）CO.,LTD.shanghai 200092，China）Abstract: The main bridge of Mulanxi Bridge on Ligang Avenue in Putian is a single-tower, single-column, single cable-stayed, self-anchored suspension bridge with a span of 40+50+100+100+50+40 m and a width of 37.8 m. The main bridge adopts a tower girder consolidation system and the main girder is a wing-spreading prestressed concrete structure. For the first time, a partial self-anchored suspension bridge structural system was adopted. Unlike previous self-anchored suspension bridges, the main cable of this bridge adopts pre-stress anchoring method, which improves the stress performance in the anchorage area. This paper focuses on the force characteristics and design of the bridge.Key words: Self-anchored suspension bridge; single tower and single column; single cable-stayed; concrete girder1.概述自1870年奥地利桥梁工程师团队在波兰线上建造了首座小型桥梁铁路自锚式式悬索桥以来,世界上多座自锚式铁路悬索桥陆续开工建成,如日本1990年9月建成的此江荷花铁路大桥(桥梁主跨300米)、韩国1999年9月建成的永宗荷花大桥(桥梁主跨300米)、美国2016年9月建成的旧金山-奥克兰湖南海湾湾大桥(桥梁主跨385米),中国2006年9月建成的广东佛山湖北平胜铁路大桥(桥梁主跨350米)、2013年9月建成的郑州桃花峪黄河小干大桥(桥梁主跨460米)、2017年9月建成的舟山小干二桥(桥梁主跨370米)等,目前还有世界桥梁跨度最大的小型自锚式铁路悬索桥——湖天鹅湖亚公岩桥梁复线桥(桥梁主跨600米)正在陆续施工之中。

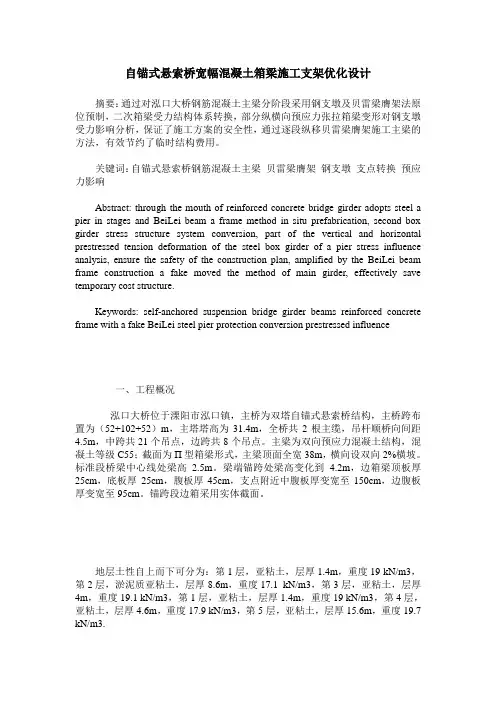

自锚式悬索桥宽幅混凝土箱梁施工支架优化设计摘要：通过对泓口大桥钢筋混凝土主梁分阶段采用钢支墩及贝雷梁膺架法原位预制，二次箱梁受力结构体系转换，部分纵横向预应力张拉箱梁变形对钢支墩受力影响分析，保证了施工方案的安全性，通过逐段纵移贝雷梁膺架施工主梁的方法，有效节约了临时结构费用。

关键词：自锚式悬索桥钢筋混凝土主梁贝雷梁膺架钢支墩支点转换预应力影响Abstract: through the mouth of reinforced concrete bridge girder adopts steel a pier in stages and BeiLei beam a frame method in situ prefabrication, second box girder stress structure system conversion, part of the vertical and horizontal prestressed tension deformation of the steel box girder of a pier stress influence analysis, ensure the safety of the construction plan, amplified by the BeiLei beam frame construction a fake moved the method of main girder, effectively save temporary cost structure.Keywords: self-anchored suspension bridge girder beams reinforced concrete frame with a fake BeiLei steel pier protection conversion prestressed influence一、工程概况泓口大桥位于溧阳市泓口镇，主桥为双塔自锚式悬索桥结构，主桥跨布置为（52+102+52）m，主塔塔高为31.4m，全桥共2根主缆，吊杆顺桥向间距4.5m，中跨共21个吊点，边跨共8个吊点。

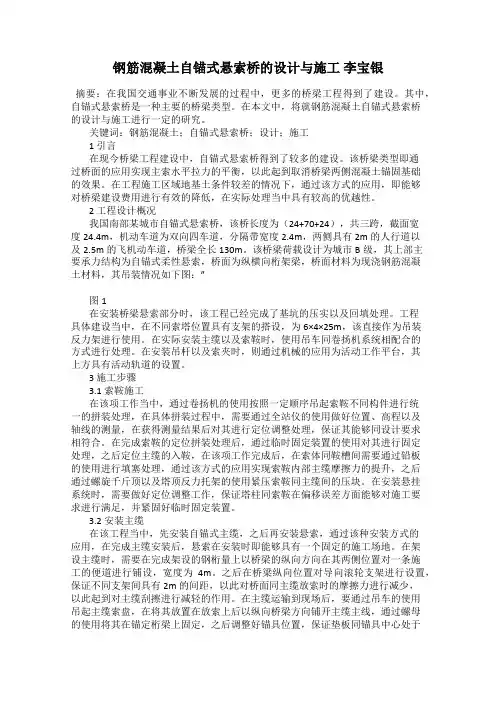

钢筋混凝土自锚式悬索桥的设计与施工李宝银摘要：在我国交通事业不断发展的过程中，更多的桥梁工程得到了建设。

其中，自锚式悬索桥是一种主要的桥梁类型。

在本文中，将就钢筋混凝土自锚式悬索桥的设计与施工进行一定的研究。

关键词：钢筋混凝土；自锚式悬索桥；设计；施工1 引言在现今桥梁工程建设中，自锚式悬索桥得到了较多的建设。

该桥梁类型即通过桥面的应用实现主索水平拉力的平衡，以此起到取消桥梁两侧混凝土锚固基础的效果。

在工程施工区域地基土条件较差的情况下，通过该方式的应用，即能够对桥梁建设费用进行有效的降低，在实际处理当中具有较高的优越性。

2 工程设计概况我国南部某城市自锚式悬索桥，该桥长度为（24+70+24），共三跨，截面宽度24.4m，机动车道为双向四车道，分隔带宽度2.4m，两侧具有2m的人行道以及2.5m的飞机动车道，桥梁全长130m。

该桥梁荷载设计为城市B级，其上部主要承力结构为自锚式柔性悬索，桥面为纵横向桁架梁，桥面材料为现浇钢筋混凝土材料，其吊装情况如下图：”图1在安装桥梁悬索部分时，该工程已经完成了基坑的压实以及回填处理。

工程具体建设当中，在不同索塔位置具有支架的搭设，为6×4×25m，该直接作为吊装反力架进行使用。

在实际安装主缆以及索鞍时，使用吊车同卷扬机系统相配合的方式进行处理。

在安装吊杆以及索夹时，则通过机械的应用为活动工作平台，其上方具有活动轨道的设置。

3 施工步骤3.1 索鞍施工在该项工作当中，通过卷扬机的使用按照一定顺序吊起索鞍不同构件进行统一的拼装处理，在具体拼装过程中，需要通过全站仪的使用做好位置、高程以及轴线的测量，在获得测量结果后对其进行定位调整处理，保证其能够同设计要求相符合。

在完成索鞍的定位拼装处理后，通过临时固定装置的使用对其进行固定处理，之后定位主缆的入鞍，在该项工作完成后，在索体同鞍槽间需要通过铅板的使用进行填塞处理，通过该方式的应用实现索鞍内部主缆摩擦力的提升，之后通过螺旋千斤顶以及塔顶反力托架的使用紧压索鞍同主缆间的压块。

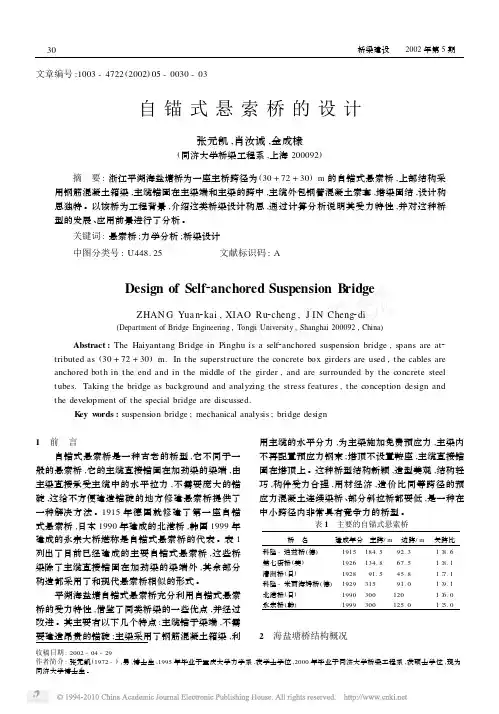

文章编号:1003-4722(2002)05-0030-03自锚式悬索桥的设计张元凯,肖汝诚,金成棣(同济大学桥梁工程系,上海200092)摘　要:浙江平湖海盐塘桥为一座主桥跨径为(30+72+30)m 的自锚式悬索桥,上部结构采用钢筋混凝土箱梁,主缆锚固在主梁端和主梁的跨中,主缆外包钢管混凝土索套,塔梁固结,设计构思独特。

以该桥为工程背景,介绍这类桥梁设计构思,通过计算分析说明其受力特性,并对这种桥型的发展、应用前景进行了分析。

关键词:悬索桥;力学分析;桥梁设计中图分类号:U448.25文献标识码:ADesign of Self 2anchored Suspension B ridgeZHAN G Yuan 2kai ,XIAO Ru 2cheng ,J IN Cheng 2di(Department of Bridge Engineering ,Tongji University ,Shanghai 200092,China )Abstract :The Haiyantang Bridge in Pinghu is a self 2anchored suspension bridge ,spans are at 2tributed as (30+72+30)m.In the superstructure the concrete box girders are used ,the cables are anchored both in the end and in the middle of the girder ,and are surrounded by the concrete steel tubes.Taking the bridge as background and analyzing the stress features ,the conception design and the development of the special bridge are discussed.K ey w ords :suspension bridge ;mechanical analysis ;bridge design收稿日期:2002-04-29作者简介:张元凯(1972-),男,博士生,1995年毕业于重庆大学力学系,获学士学位,2000年毕业于同济大学桥梁工程系,获硕士学位,现为同济大学博士生。

自锚式悬索桥的设计与施工关键技术摘要自锚式悬索桥是一种特殊类型的桥梁，它的主体结构由悬索索、主塔和桥面构成。

相较于传统的斜拉桥和悬索桥，自锚式悬索桥具有更好的经济性和适应能力。

本文将介绍自锚式悬索桥的设计与施工的关键技术，并探讨其在桥梁工程中的应用前景。

1. 引言自锚式悬索桥是一种新型的桥梁结构，它采用了自锚式悬索索技术，能够在施工过程中自锚在塔顶，不需要外部临时支撑。

这种桥梁结构具有施工便捷、支撑力学性能良好等优势，因此在近年来得到了广泛应用和研究。

本文将重点讨论自锚式悬索桥的设计与施工关键技术。

2. 自锚式悬索桥的设计要点2.1 结构配置自锚式悬索桥的主要结构包括悬索索、主塔和桥面。

为了确保桥梁的稳定性和安全性，在设计过程中需要合理配置悬索索和主塔。

一般情况下，自锚式悬索桥采用单塔单跨设计，即每个主塔只支撑一跨悬索桥。

悬索索的数量和排列也需要根据桥梁的跨度和荷载情况进行合理选择。

2.2 悬索索设计悬索索设计是自锚式悬索桥设计中的关键环节。

悬索索一般采用钢索，其长度和直径需要根据桥梁的跨度和荷载来确定。

在设计过程中，还需要考虑悬索索受力分析、挠度控制和抗风性能等因素。

悬索索的设计需要遵循相关的规范和标准，并通过有限元分析和实验验证。

2.3 主塔设计自锚式悬索桥的主塔一般采用钢筋混凝土结构或钢结构。

主塔的设计需要考虑其承受的荷载、抗风性能和稳定性等因素。

在设计过程中还需要合理选择主塔的形式和尺寸，以满足桥梁的功能和美观要求。

2.4 桥面设计桥面是自锚式悬索桥行车通行的部分，其设计需要考虑行车荷载、抗滑稳定性和舒适性等因素。

桥面一般采用钢结构或钢筋混凝土结构，设计时需要确定材料的类型和厚度，并保证其在使用寿命内具有良好的承载性能。

3. 自锚式悬索桥的施工关键技术3.1 自锚施工工艺自锚式悬索桥的施工过程需要使用特殊的自锚施工工艺。

首先，需要在主塔上设置自锚装置，以确保悬索索在施工过程中能够自锚在主塔顶部。

自锚式预应力混凝土悬索桥的设计构思摘要：本文选取工程实例，从矢跨比、主梁、主塔、主缆及吊杆等方面，介绍了一座双塔双索面自锚式预应力混凝土悬索桥的设计构思。

设计结果在满足安全性及使用功能的前提下经济美观，对此类桥梁的设计具有较大参考价值。

关键词：自锚式悬索桥；预应力混凝土；矢跨比；双索面1引言自锚式悬索桥不需要修建大体积锚碇，特别适用于地质条件较差地区；同时由于主梁采用混凝土材料，可以克服钢结构悬索桥用钢量大、建造和后期维护费用高等缺点，故能取得良好的经济和社会效益。

现代桥梁设计除了满足自身结构要求外，越来越注重景观设计，自锚式混凝土悬索桥具有其特有的结构曲线，外观优雅美观。

在一定跨度范围内，此种桥型的适用性、经济性、美观性达到了完美的统一。

本文结合工程实例，对一座三跨自锚式预应力混凝土悬索桥的设计进行了研究，并着重阐述了主梁、主塔、主缆及吊杆等主要受力构件的设计构思，对同类桥梁的设计选型具有较大的参考价值。

2工程概况本工程为城市内跨河桥梁，河道宽约120m，由于其位于城市繁华地段，故对桥梁的景观性要求较高。

桥位处地质条件较差，地下土多为淤泥及粘性土。

经过经济性、景观性比选后，最终选定采用三跨双塔双索面自锚式混凝土悬索桥方案。

桥梁全长130m，跨径布置为30+70+30m；桥梁全宽30m，横向布置为2.5m 人行道+2m吊杆区+21m车行道+2m吊杆区+2.5m人行道。

桥梁总体布置如图1所示。

图1 桥梁总体布置图3 设计构思3.1矢跨比主缆矢跨比直接影响悬索桥结构受力，是悬索桥设计中的一个重要指标。

悬索桥常采用的矢跨比为1/8~1/12，矢跨比越大，则索的拉力越小，主缆及锚固点部分工程造价会大大降低，但塔高会大大增加，相应地桥塔部分工程造价会增大，反之亦然。

对于中小跨径悬索桥，矢跨比对桥梁结构受力影响并不是很明显，故在设计中常采用较大的矢跨比以期达到较好的美学效果。

在对桥梁进行安全性、经济性及美观性等多方面比较后，最终确定桥梁采用的矢跨比为1/5。

前言本工程以北京潮白河自锚式悬索桥钢箱主梁施工为研究对象编写的施工组织设计，主要是利用桥梁博士对钢箱主梁在施工期的不同施工阶段承受荷载的情况进行模拟，总结类似桥梁的施工工艺与方法，以期对相似项目的施工组织起到借鉴指导作用。

1工程概况1.1工程概况1.1.1地形地貌条件拟建潮白河大桥横跨潮白河，北起十里堡镇王各庄村南侧，南接京承高速，河道宽约550m(河道里程号K6+060～K6+600)，河内现状无水，河道与两边路面高差约25～35m，河道正进行治理工作，河道两侧堆有大量的砂石料堆。

1.1.2地质条件拟建桥梁附近均被第四系所覆盖，沉积物以潮白河冲洪积物为主体，主要为巨厚的砂卵石层，地层分布稳定，厚度100～200m，下伏基岩以中生界和中上元古界地层为主，工程地质条件较好。

1.1.3地下水及气象情况根据《京承联络线（西统路—京承高速）工程潮白河大桥岩土工程详细勘察报告》，2009年12月下旬至2010年7月中旬勘探时揭露一层地下水，地下水类型属潜水，静止水位标高11.21～13.64m(水位埋深为4.30～38.20m)；含水层为卵石⑤层，主要受大气降水和侧向径流补给，以人工开采和蒸发为主要排泄方式。

历年最高水位1971～1973年水位标高45.00m左右，近3～5年潜水水位标高约16.00m。

常年平均气温为11.0℃。

多年最高气温为40.8℃，出现时间为2010年7月5日；多年最低气温为-27.3℃，出现时间为1968年12月31日。

多年最大平均风速为19.0m/s，出现时间为1978年4月27日。

1.1.4钢桥结构本工程为自锚式独塔悬索桥，桥面均位于坡度0.3%的坡段上。

主桥采用流线型正交异性桥面板扁平钢箱梁，单箱四室断面，主要轮廓尺寸为：有效全宽为36.6m，含风嘴全宽为37.26m，其中，顶板宽度为37.26m，设置2%的双向横坡，底部平底板宽度为22m，两侧斜底板各宽7.3m，桥梁中线处梁高3m。
