MS6818电缆探测仪沈阳达万科技有限公司电话：************网址：手机：139****5309邮箱：**************使用说明书USERS MANUALii iMS6818线缆探测仪目录目录 (1)介绍 (4)开箱检查 (4)安全信息 (7)1 概论 (14)1.1 产品简介 (14)1.2 MS6818电缆探测仪突出特点： (16)1.3 部件名称及功能 (17)1.3.1发射机平面视图 (17)1.3.2发射机显示界面 (18)1.3.3接收机平面图 (19)1.3.4接收机显示界面 (20)1.3.5接收机线路查找模式显示界面 (21)2 测量方法 (22)2.1 测量前的注意事项 (22)1介绍22.2 作用原理 (23)2.3 典型练习实例 (25)3 具体应用 (27)3.1 单极应用 (27)3.1.1开路式探测应用 (27)3.1.2查找和跟踪线路、插座 (28)3.1.3查找线路中断 (29)3.1.4使用两个发射机查找线路断路故障 (31)3.1.5查找电气地板供暖中的故障 (33)3.1.6查找埋设的非金属管道中的狭窄（堵塞）处 (34)3.1.7探测埋设的金属自来水管和金属供暖管道 (36)3.1.8探测同楼层供电线路 (38)3.1.9跟踪地下线路 (40)3.2 双极应用 (42)3.2.1闭合回路中的使用 (42)3.2.2查找保险丝 (43)3.2.3查找线路中的短路 (45)3.2.4探测较大埋设深度的线路 (47)3.2.5对所铺设的线路的分类或确定 (49)3.3 提高带电查找线路的有效半径的方法 (51)3.4 电网电压识别与查找线路中断 (53)MS6818线缆探测仪4 其他功能 (55)4.1 发射机的电压表功能 (55)4.2 手电筒功能 (55)4.3 背光功能 (55)4.4 静音功能 (55)4.5 自动关机功能 (55)5 技术数据 (56)5.1 发射机技术数据 (56)5.2 接收机技术数据 (57)6 维护和维修 (58)6.1 常见故障检查表 (58)6.2 发射机保险丝的检查 (59)6.3 清洁 (60)6.4 更换电池 (60)6.5 校准间隔期 (62)3介绍介绍感谢购买华仪公司设计和生产的MS6818电缆探测仪。
BC6880高压开关机械特性测试仪使用说明书宝应佳特高压电器设备厂BC6880高压开关机械特性测试仪使用说明书一、概述高压开关机械特性测试仪，是我公司针对各种高压开关研制的一种通用型电脑智能化测试仪器。
该仪器应用光电脉冲技术，单片计算机技术及可靠的抗电磁辐射技术，配以精确可靠的速度/距离传感器，可用于各种电压等级的真空、六氟化硫、少油、多油等高压开关的机械性参数的调试与测量。
该仪器接线方便、操作简单、操作时只需一次合（分）动作便可得到合（分）闸全部数据。
并能打印所需的全部数据，断口电流波形和动触头运动曲线，便于分析保存。
二、功能与特点2.1测试功能1）三相不同期ms2）同相不同期同时测三相双断口ms3）动触头行程测六个断口mm4）动触头超行程测六个断口mm5）合（分）闸时间同时测一至六个断口ms6）合（分）闸弹跳时间同时测一至六个断口ms7）刚合（刚分）闸速度测一个断口（传感器安装断口）m/s8）合（分）闸最大速度测一个断口（传感器安装断口）m/s9）合（分）闸平均速度测一个断口（传感器安装断口）m/s2.2 特点1) 采用了最先进的传感器，精确、可靠、安装方便、适应面广。
2）对开关操动电压适应范围大，DC60V—220V均可操作。
3）能自动判别并显示开关操作中的错误指令和不成功操作。
4）测试方法灵活，无论是合闸操作、分闸操作，一次操作就能获得所需测量数据。
5）测量数据可窗口显示，也可以打印机输出，打印机还能提供六个断口的电流波形图和一个断口动触头的时间——行程的波形图。
6）测试仪体积小、重量轻、便于携带。
7）抗干扰能力强，能在较强的电磁场中正常工作，适合变电站现场测试。
8）仪器自带220V/5A直流操作电源，可现场操动各种开关。
并具有延时（一秒钟）断电功能。
9）仪器严格按行业规范DL/T846.3—2004《高压开关综合测试仪》中的定义要求进行数据采集和处理。
三、仪器结构3.1仪器由主机和传感器两部分组成，铝合金防震箱包装。
交直流电参数测试仪操作指引1.目的:1.1规范交直流电参数测试仪运行及管理要求，确保检测设备、测试人员及产品的安全。
1.2保证产品的电性能参数符合客户的相关要求。
2.范围：测试电参数的光源产品。
3.使用前准备工作：3.11检查设备的相应型号，规格是否符合所使用的市电。
3.2在接上电源前先将所有的开关置于(OFF)档，确保设备及人员的安全。
3.3测试前将仪器提前15min开机预热，使之达到稳定状态，并检查设备仪器是否有异响。
4.操作步骤：4.1查看交直流电参数测试仪后面电压/电流表的接线端是否如下图所示:4.24.3仪器后连接线接好后，打开仪器正面的电源开关置于(ON)档。
仪器打开后，正面界面显示如下：4.2.1测试模式设定：根据实际测试条件不停按‘模式'键设定测试模式(AC/DC/AC+DC),在按动过程中有对应的1ED显示。
4.2.2电压量程设定：按动'电压量程'键后，再按动“上下调整键”,循环出现(AUTO/300V/150V/75V)四个量程，选择后按“确认键”设置完毕。
4.2.3电流量程设定：按动'电流量程'键后，再按动“上下调整键”，循环出现(AUTo/20A/8A/2A)四个量程，选择后按“确认键”设置完毕。
4.2.4输入电流和功率精密设定：按动“设定键”后，出现输入电流的最大和最小值设定，按动“左右调整键”移动数值的左右光标，按动“上下调整键”调整数值的大小。
当某一数值确定后按“确认键”便可进行下--数值的设定。
依次设定完AH、A1、PH、P1o4.2.5功能选择：连续按动“功能选择键”可显示当前负载的功率、功率因数、频率。
4.2.6设置完毕后接上负载，打开负载开关，就可测试出负载相关参数。
5.点检说明：交直流电参数测试仪点检时，通过点检样品将仪器的点检状态（亮或不亮和实际电性能参数加以对比，各电参数的范围为点检样品±3%）,最终记录在《计量器具点检记录表》上。

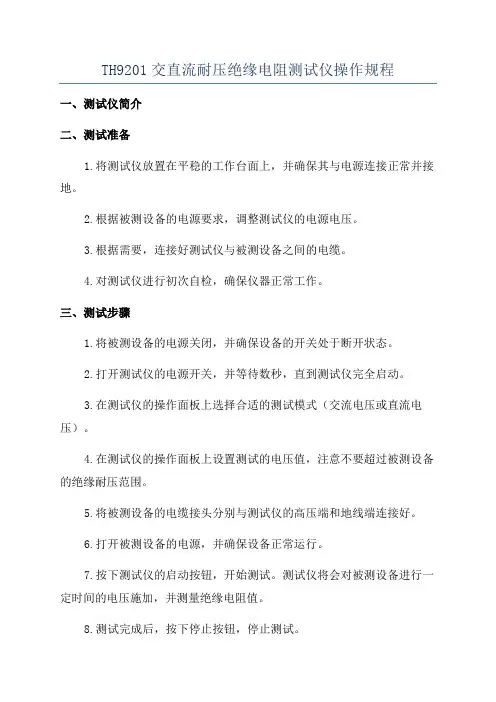

TH9201交直流耐压绝缘电阻测试仪操作规程一、测试仪简介二、测试准备1.将测试仪放置在平稳的工作台面上，并确保其与电源连接正常并接地。
2.根据被测设备的电源要求，调整测试仪的电源电压。
3.根据需要，连接好测试仪与被测设备之间的电缆。
4.对测试仪进行初次自检，确保仪器正常工作。
三、测试步骤1.将被测设备的电源关闭，并确保设备的开关处于断开状态。
2.打开测试仪的电源开关，并等待数秒，直到测试仪完全启动。
3.在测试仪的操作面板上选择合适的测试模式（交流电压或直流电压）。
4.在测试仪的操作面板上设置测试的电压值，注意不要超过被测设备的绝缘耐压范围。
5.将被测设备的电缆接头分别与测试仪的高压端和地线端连接好。
6.打开被测设备的电源，并确保设备正常运行。
7.按下测试仪的启动按钮，开始测试。
测试仪将会对被测设备进行一定时间的电压施加，并测量绝缘电阻值。
8.测试完成后，按下停止按钮，停止测试。
9.关闭被测设备的电源，并将测试仪的电源开关关闭。
四、注意事项1.在操作测试仪之前，请先阅读并严格遵守产品的使用说明书。
2.在测试过程中，严禁触摸测试仪的高压端和设备的高压部分，以免触电。
3.在测试之前，应确保所有的电源和电缆连接牢固可靠，避免出现短路或漏电情况。
4.在测试过程中，应定期检查测试仪的工作状态，确保其正常工作。
5.在测试仪未完全关闭之前，不得随意拔出或连接测试仪的电缆。
6.在测试仪未完全关闭之前，不得进行任何电路或系统的维修或调整。
五、故障排除1.如果测试仪的电源无法正常启动，请首先检查电源的连接是否正确，还可以尝试更换电源插座。
2.如果测试仪的显示屏无法正常显示，请检查电源是否正常供应，并检查连接的电缆是否有断路或短路现象。
3.如果测试仪的测试结果异常，请检查被测设备是否正常工作，并检查电缆连接是否松动或损坏。
4.如果测试仪的保护功能触发，无法进行测试，请检查被测设备的绝缘耐压范围是否超出了测试仪的能力范围。
交直流耐压试验设备使用说明和操作步骤交直流耐压试验设备是在吸收、消化国内外先进耐压测试仪的基础上，结合众多用户的实际使用情况加以提高、完善设计而成的。
测试电压、漏电流同时显示，功能丰富实用，可通过漏电流显示反映被测体漏电流的实际值和比较同类产品不同批次或不同厂家产品中的耐压好坏程度，确保你的产品安全性能万无一失，同时可利用漏电流显示功能，扩展测量高压硅堆的反向电压、反向漏电流、三极管的高反压管的反向电压、反向漏电流等，在技术性能和质量可靠性上处于国内领先水平。

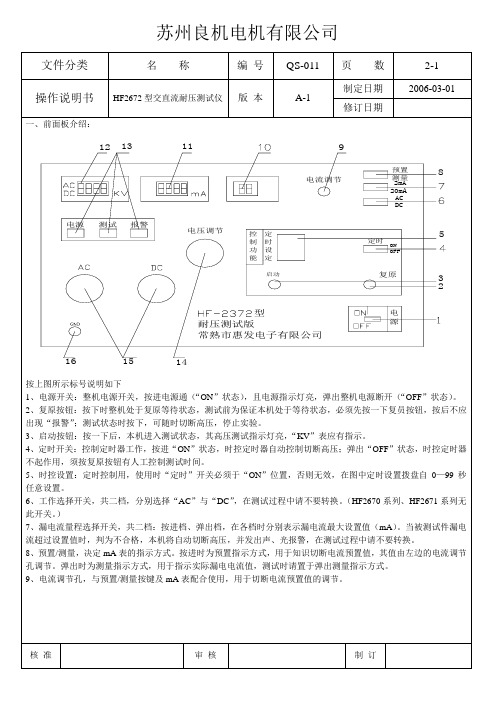

1) 电源开关;2) 启动钮：按下时，测试灯亮，此时仪器输出高压;3) 复位钮：按下时，测试灯灭，此时无高压输出;4) 电压调节钮：调节输出电压的大小，逆时为小，反之为大;5) 测试灯：该灯亮，表示高压已启动，灯灭则高压断开;6) 超漏灯：该灯亮，表示被测物击穿超漏为不合格;7) 高压输出端：-DC高压输出端;8) 高压输出端：AC高压输出端;9) 电压表：输出电压指示;10) 时间定时器：1～99s定时调节，可设定所需测试时间值;11) 漏电流量程选择开关：切换漏电流指示电流表量程，根据开关状态，分别为0～2mA、0～20mA;12) 漏电流预置/测试开关：按下开关，可设定漏电流报警值，弹出开关，在常态时即为测试状态，可通过“漏电流指示电流表”实时检测到漏电流值;13) 漏电流指示电流表：根据“漏电流量程开关”位置，相应指示0～2mA、2～20mA;14) 漏电流预置调节钮：按下预置开关，可连续设定漏电流报警值0.3～2mA、2～20mA;15) 定时开关：按下时定时测试，99s内任意调节;弹出时，定时器不工作，为手动;16) 遥控插座：插上遥控插头，可通过高压棒上的开关对仪器进行遥控控制。
17) 接地柱：连接测试接地地线用;18) 电压转换开关：AC/DC转换开关;19)100mA漏电流开关：按下后可检测100mA交流漏电流。
(2) 操作步骤:操作时必须戴好绝缘橡胶手套、座椅和脚下垫好绝缘橡胶垫!只有在测试灯熄灭状态，无高压输出状态时，才能进行被试品连接或拆卸操作!1) 连接被测物体，确定电压表指示为“0”，测试灯熄灭，并把地线连接好;2) 设定测试电压范围;3) 设定漏电流测试所需值;(A) 按下预置开关;(B) 选择所需电流范围档;(C) 调节所需漏电流报警值;(D) 预置开关恢复常态;4) 手动测试：(A) 将定时开关置为关状态，按下启动钮，测试灯亮，将电压调节钮旋到需要的指示值;(B) 如果被测物体超过规定漏电流值，则仪器自动切断输出电压，同时蜂鸣器报警。

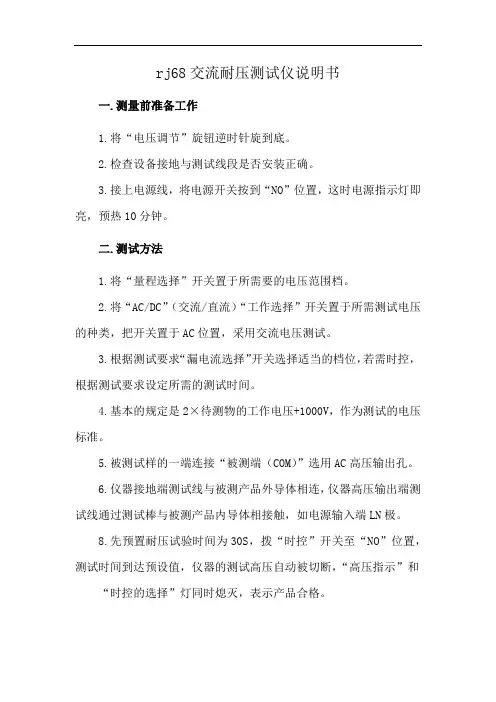

rj68交流耐压测试仪说明书一.测量前准备工作1.将“电压调节”旋钮逆时针旋到底。
2.检查设备接地与测试线段是否安装正确。
3.接上电源线，将电源开关按到“NO”位置，这时电源指示灯即亮，预热10分钟。
二.测试方法1.将“量程选择”开关置于所需要的电压范围档。
2.将“AC/DC”（交流/直流）“工作选择”开关置于所需测试电压的种类，把开关置于AC位置，采用交流电压测试。
3.根据测试要求“漏电流选择”开关选择适当的档位，若需时控，根据测试要求设定所需的测试时间。
4.基本的规定是2×待测物的工作电压+1000V，作为测试的电压标准。
5.被测试样的一端连接“被测端（COM）”选用AC高压输出孔。
6.仪器接地端测试线与被测产品外导体相连，仪器高压输出端测试线通过测试棒与被测产品内导体相接触，如电源输入端LN极。
8.先预置耐压试验时间为30S，拨“时控”开关至“NO”位置，测试时间到达预设值，仪器的测试高压自动被切断，“高压指示”和“时控的选择”灯同时熄灭，表示产品合格。
9.在耐压测试过程中，若样品有飞弧或被击穿情况，仪器的测试高压自动切断，同时产生报警声和不合格指示报警灯亮（显示时间为1秒），这种情况下，产品被判为不合格。
10.目测完毕，切断电源，并将电源线从交流电源上拨下。
三.注意事项1.仪器接地线必须可靠，并经常注意不使其脱落。
2.操作人员脚下应垫橡皮绝缘垫，测试台应垫绝缘垫，测试过程中保证样品全部在绝缘垫上。
3.操作时应集中注意力，严格遵守单手操作的规定，以防止人身安全事故发生。
4.避免高压输入与电源线或仪器外壳短路。
5.发生异常或危险的情况，应立即切断电源。
6.仪器使用中或贮存时，应避免强光，高温，灰尘，防腐等，环境应整洁并经常清洁仪器。
一、面板说明
1.POWER 开关
电源开关，I为开启电源（ON），0为关闭电源（OFF）。
2.RESET 开关
重置、停止测试及停止警报声音之开关，内含红色指示灯，DUT测试异常时，红色指示灯会亮3.TEST 开关
执行测试之开关，内含绿色指示灯，当DUT通过测试时，绿色指示灯会亮。
4.MEMORY键
记忆组选择键，可以从50组记忆组中任意选择一组执行测试。
5.LOCK/LOCAL键
键盘安全锁定键，若有RS-232界面连线时，此键可当‘LOCAL’功能。
6.‘‘▲’’‘‘▼’’键
选择各种参数之选择键。
7.SETUP键
操作和环境条件设定之选择键，如显示器反光亮度、蜂鸣器音量、遥控或手动模式之选择设定。
8.EXIT/RPINTER键
清除参数设定或退出设定状态之功能键，若装配为列表机界面，则成品为列表机执行键。
9.LCD DISPLAY
点矩阵式液晶显示器。
10.数字键
0-9各种参数数字之输入键。
11.ENTER/REVIEW键
输入确认和功能设定以及检视测试记录表功能。
核准审核制作日期。
（1）电源：确定“电压调节”旋钮已置“0”位，然后打开电源开关。
（2）确定交流试验：将“AC ／DC ”开关设置在“AC ” 位置。
（3）设定“漏电流”值：按下开关“”，调节“漏电流预置”电位器“12”将“漏电流” 预置在所需值。
（4）连接被测件：根据被测件的需要，将测试线和被测件连接好。
（5）“定时测试”：将定时开关“”置在“定时”位置，调节定时器拨盘开关，设定所需的定时时间，然后按下“启动”开关，并调节“电压调 节”旋钮使输出电压至所需值。
（6）“手动测试”：按10键（数值为三个零）。
按下启动电源“启动”开关即可。
（7）在测试过程中，如果检测到的“漏电流”值超过设定的“漏电流”预置值时，仪器会自动报警并切断输出电压。
这时只要按下“复位”开关即可，仪器回到待测试状态。
（8）如果检测到的“漏电流”没有超过设定值，则定时时间到或按下“复位”开关后，仪器回到待测试状态。
（9）直流试验：将“AC ／DC ”开关设置在“” 位置。
（10）在确认耐压仪处于“复位”状态，测试灯熄灭，电压表指示为“0”时，将放电棒地线连接到高压变压器的接地端（外壳），放电端搭在高压变压器的高压输出端。
（11）将高压变压器高压输出端上的AC 测试短路棒旋松取出置于洁净、干燥处，将高压电容上的连接线插在高压电容地端的插头取下插到放短路棒的孔中，再将放电棒从高压变压器的高压输出端移出（12）再按（4）～（9）条进行测试。
（13）测试结束，在“复位”状态下，用放电端搭在高压变压器的高压输出端5分钟以上，充分放电后，才能取下被测物。

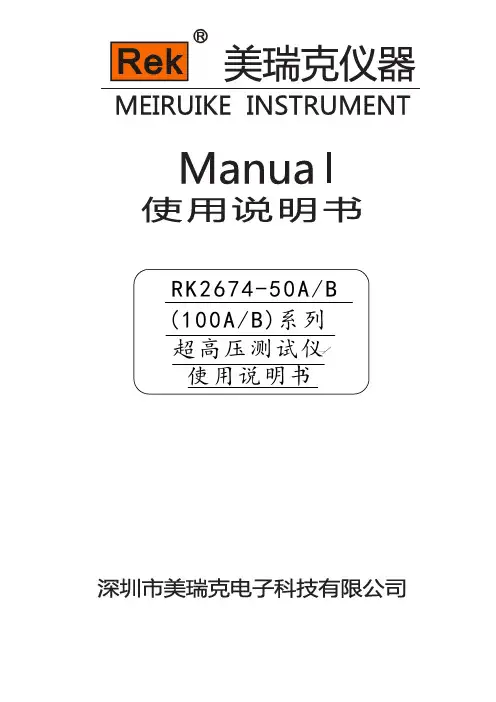

DC 注意，切不可不放电就拆除被测物连线，这样会遭到电击！11超高压测试仪简易操作指南7一、概述二、产品参数指标三、RK2674-50A前面板说明四、RK2674-50B 前面板说明六、RK2674-100B 前面板说明七、RK2674-50/100后面板说明八、RK2674-50/100使用方法九、使用条件十、注意事项十三、试验变压器结构十四、试验变压器工作原理十五、试验变压器使用注意事项十六、附件及保修11235678891012五、RK2674-100A 前面板说明413、RK2674-100A /B9十二、RK2674系列高压试验变压器概述9一、概述二、产品参数指标0.0S -999S OFF=连续测试 50Hz 正弦波选配 540mm ×925mm ×650mm 参数 机型RK2674-50A AC/DC(0.00～50.00）kV报警值预 0～100mA 测试时间输出波形PLC 接口测试模式电压测试范围电压精度变压器容量外形体积(D×H×W)高压平板车外形尺寸0～100mA5000VA RK2674-50B RK2674-100ARK2674-100B 漏电流测试范围AC DC(0.00～100.00）kV 0～20mA 0～50mA 0～20mA 0～50mA 测试电流精度±（5%±5个字）置范围AC DC 0～20mA0～50mA 0～20mA 0～50mA 10000VA (D ×H×W)720mm ×850mm ×485mm 高压变压器：345mm ×1070mm ×445mm重量主机部分：54.8KG 高压平板车部分：64.45KG 主机部分：89.05KG高压平板车部分：113KG 结构类型柜式机（主机部分）+平板车（高压部分）±（5%±5个字）±（5%±5个字）12345768911101213141、电源开关仪器总电源，用钥匙拧开。
交直流耐压测试仪的使用前言交直流耐压测试仪是一种常用的测试电气设备安全性能的仪器，其主要功能是检测电气设备是否可以在规定的电压范围内正常工作，以及对地绝缘是否良好。
这种测试仪器广泛应用于电力、电子、通信、仪器仪表等领域，是一项必不可少的测试工具。
本文将介绍交直流耐压测试仪的使用方法，帮助初学者快速上手。
设备组成交直流耐压测试仪主要由下列组成部分组成：1.测试主机测试主机是交直流耐压测试仪的核心部分，其功能是产生高压电源以及将高压电压输出到被测设备进行测试。
测试主机通常采用数字控制技术，具有高精度、高稳定性等优点。
2.控制器控制器是交直流耐压测试仪的操作部分，可用于设定测试参数，选择测试模式等。
控制器通常采用触摸屏或按键等方式进行操作。
3.测试仪表测试仪表主要用于显示被测设备的测试结果，包括电压、电流、泄漏电流等参数。
4.高压电缆高压电缆是将高压电压从测试主机输出到被测设备的重要传输线路。
高压电缆一般具有防雷击、耐压、耐磨等特点。
使用方法交直流耐压测试仪的使用方法如下：1.准备工作在进行测试之前，需要对携带的测试仪器进行检查和测试。
首先检查测试仪器是否完好，然后进行空载或自检测试，以进行功能检测。
2.连接测试仪器将测试仪器依次连接到被测设备。
按照传递电气安全法的要求，先进行接地线连接，然后进行高压电缆的连接。
3.选择测试模式在测试之前，需要根据被测设备的要求，设定合适的测试模式。
常用的测试模式包括DC、AC、RMS等模式。
4.设定测试参数在设定测试模式之后，需要设定测试参数。
常用的测试参数包括测试电压、测试时间等。
5.进行测试在设定测试参数之后，即可进行测试。
在测试过程中，可监测被测设备的电压、电流等参数，以判断其是否合格。
如果测试结果不合格，应及时停止测试，并进行处理。
6.处理测试结果在测试完成之后，需要对测试结果进行处理。
如果测试结果合格，则可进行下一步检验或生产工作；如果测试结果不合格，则需要进行反复测试，并进行修理或更换。
高压测试仪作业指导书一、概述高压测试仪是一种用于测试电气设备绝缘强度和耐压能力的仪器。
本作业指导书旨在帮助操作人员正确、安全地使用高压测试仪，并提供相应的操作步骤和注意事项。
二、安全注意事项1. 请确保在使用高压测试仪之前已经具备相关电气知识，并熟悉仪器的操作手册。
2. 在进行高压测试之前，请务必断开设备的电源，并使用接地线将设备接地。
3. 在进行高压测试时，请确保测试环境干燥、通风良好，并避免有可燃物质存在。
4. 在测试期间，严禁触摸高压测试仪的高压端子，以免发生电击事故。
同时，请确保测试人员穿戴防静电手套和防静电鞋。
5. 如果测试中发现任何异常或故障，请立即停止测试并联系维修人员进行处理。
6. 请勿在高压测试仪外部进行任何修改或维修，以免引起设备损坏或危险。
三、操作步骤1. 准备工作a. 确保高压测试仪已正确连接至电源，并接地正确。
b. 确保被测试设备已断开电源，并使用接地线将设备接地。
c. 检查测试仪器的绝缘状态，并进行必要的清洁和维护。
d. 确保测试仪器的测量范围和设置值与被测试设备的要求相匹配。
2. 连接设备a. 将高压测试仪的高压输出端子与被测试设备的绝缘部分连接。
b. 将测试仪器的接地线与设备的接地部分连接，确保接地良好。
3. 设置参数a. 按照被测试设备的要求，设置测试仪器的输出电压、测试时间等参数。
b. 根据需要，选择测试模式，如直流高压或交流高压。
4. 开始测试a. 按下测试仪器上的启动按钮，开始进行高压测试。
b. 观察测试仪器上的显示屏，记录测试结果。
5. 结束测试a. 在测试完成后，释放高压输出并断开测试仪器与被测试设备之间的连接。
b. 关闭高压测试仪的电源。
四、常见问题与故障解决1. 高压测试仪无法正常启动。
a. 检查电源连接是否正确。
b. 检查电源是否正常，并确保电源压力符合要求。
2. 高压测试结果异常。
a. 检查设备的绝缘部分是否存在损坏或污染。
b. 检查测试仪器的测试参数是否设置正确。
1.目的：1.1 规范耐压测试仪器的运行状态及管理要求，确保检测设备、测试人员及产品的安全。
1.2 保证产品能够有效的通过耐压测试，符合相关的安规测试标准。
2.范围：2.1需耐电压的测试。
3.使用前准备工作：3.1打开车间拉上市电电源开关。
（图一）3.2测试仪器接上市电后且正面的‘OK ’有显示，检查仪器是否安全接地。
（图二） 3.3带上绝缘手套，连接测试仪和被测物的接线，确保连接可靠，不易脱落 。
（图三）4.操作步骤：4.1 将橙色‘POWER ’键按入即处于开机状态。
如下图（测试时应提前开机15min 预热）4.2 按‘SET ’进入测试参数设置功能项并选定记忆组。
如下图4.3 按‘OK ’键设置或查看耐压测试的参数，并可保存当前设置的参数同时进入下一项设置项。
4.3.1 测试模式的设定：调整向上键或向下键设置测试模式（ACW 、DCW 、IR 、ACW-DCW 、DCW-ACW 等模式）。
设置完成后按 OK 键即可进入下一项测试。
如下图图一图二 图三4.3.2 测试模式参数设置：调整向上键或向下键改变总测试的步数，设置完成后按 OK 键即可进入下一项测试。
如下图4.3.3设置第几步参数设定：调整向上键或向下键改变总测试的步数，设置完成后按 OK 键即可进入下一项测试。
如下图注：如选择Set 1st Step Value，则按OK键后设置的为第一步的参数，后面依次类推。
4.3.4输出电压设定：调整向上键或向下键改变某一位数字的值，按向左键或向右键移动光标，设置完成后按OK 键即可进入下一项测试。
如下图4.3.5 漏电流上限设置：调整向上键或向下键改变某一位数字的值，按向左键或向右键移动光标，设置完成后按 OK键即可进入下一项测试。
如下图4.3.6 漏电流下限设置：调整向上键或向下键改变某一位数字的值，按向左键或向右键移动光标，设置完成后按 OK键即可进入下一项测试。
如下图4.3.7 电压上升时间设置：调整向上键或向下键改变某一位数字的值，按向左键或向右键移动光标，设置完成后按 OK键即可进入下一项测试。
MS2676 MS2677超高压耐压测试仪使用说明一、概述MS2676/MS2677型自动耐压测试仪是交直流高压安全测量仪器，广泛用于电子仪器、电子设备、电子元器件、电工器材、胶木电器、橡胶、高压电缆和电机等耐压测试，也适用于家用电器的耐压测试。
二、主要技术条件三、工作原理MS2676/MS2677自动耐压测试仪，是自动升压测试仪器，其输出电压、定时时间、漏电流根据需要进行预置（电压预置后恢复），然后启动，当输出电压达到预置电压，按定时启动按钮，数字定时器根据预置的时间开始计数，定时时间到达后，高压变压器电源切断，调压器自动回零。
当被测件不合格发生报警时，高压变压器电源自动切断，调压器也自动回零。
1．工作原理方框图：图(1):超高压耐压仪工作原理方框图2．框图各部分描述：⑴继电器Q1：Q1的作用是控制输出电压的接通或切断。
继电器的释放与吸合由控制器控制。
⑵电压调节器：用带电机的1.5kVA调压变压器改变电压。
⑶高压变压器：按照比率升高电压调节器的输出电压，而得到高压。
⑷电流检测器：这部分由检出电流转换成电压，然后再与参考电压相比较而成。
⑸控制器：控制器由NE556驱动继电器Q1、Q2。
⑹定时器：本定时器是数字定时，由CD4060振荡及分频为IS的信号，一路信号送可逆计数器作定时预置，一路信号通过控制器作定时计数，当测试电压达到预置电压后，按定时启动钮定时器开始计数，并与定时预置时间比较，相同后输出电平，使控制电路断开高压输出，从而达到定时的目的。
⑺报警：在测试过程中，泄漏电流超过所设定的漏电流预置后，由驱动块NE556推动蜂鸣器及超漏灯发出声光报警，同时自动切断高压。
⑻比较控制器：比较控制器由预置的参考电压与被自动上升的高压进行比较而控制电机，使调压变压器升压或降压。
⑼电压预置：电压预置是先将所需要测试电压进行预置，即按下预置开关，旋动“调节”旋钮使电压表指示所需要测试电压将预置开关恢复，按启动开关，电压表即显示自动上升的电压，此电压就是所要的测试电压，测试完毕后，按复位钮，调压器自动为零。
使用说明MODEL 3161A绝缘电阻计日本共立电气计器株式会社目录1. 安全警告 (1)2. 特性 (4)3. 性能规格 (5)4. 仪表布局 (8)5. 测量准备 (9)5.1 表头零位调整螺丝 (9)5.2 连接测试引线 (9)5.3 检查电池电压 (10)5.4 工作状态指示灯 (10)6. 测量 (11)6.1 测量交流电压（检查电源是否断开） (11)6.2 测量绝缘电阻 (12)6.3 连续测量 (14)6.4 输出电压特性 (14)6.5 背光灯功能 (16)7.更换电池 (16)8.表壳与附件说明 (17)8.1 表盖 (17)8.2 肩带与电线盒 (18)8.3 更换测试探棒 (19)8.4 更换接地线接头 (20)8.5 清洗表壳 (21)1. 安全警告这台仪表符合国际安全标准IEC 61010-1：测量电气设备的安全必备品，出厂前产品检验完全合格。
这个说明书里包括警告和安全的规则，用户必须严格遵守以确保操作安全。
因此，在使用此仪表前，务必要通读这些操作说明。
警告●在使用这台仪表前，通读并理解说明书中的操作指南。
●保持这本说明书常在手边，确保随时可参阅。
●这台仪表只用于测量指定设备。
●理解并遵守这本说明书中的安全操作说明。
必须遵守上述操作说明，如不遵守，测量时可能会导致人身伤害和仪表的毁坏。
仪表上标志，提醒用户在安全操作这台仪表时，必须参阅这本说明书中的相关操作说明。
务必阅读说明书中标志后的操作说明。
危险：表示操作不当可能会导致严重或致命的伤害。
警告：表示操作不当可能会导致严重或致命的伤害。
小心：表示操作不当可能会导致人身伤害或仪表的毁坏。
危险●测量的电路电压值不可以超过交流/直流600V。
●不要在存在可燃性气体的环境里进行测量，否则，使用仪表时可能会产生火花将会引起爆炸。
●不要在仪表表面或您的手潮湿的情况下使用此表。
●测量电压时，当心不要将测试引线的金属部分与电源线短路，否则可能导致人身伤害。
使用说明书O P E R A T I O N M A N U A L交直流耐压绝缘测试仪ZX9501系列公司：常州市致新精密电子有限公司电话：*************传真：*************网址：邮箱：*****************注意事项：本说明书版权归常州市致新精密电子有限公司所有，并保留所有权利。
未经常州市致新公司书面同意，不得对本说明书的任何部分进行影印、复制或转译。
本说明书中，常州致新、致新精密、ZXP均指常州市致新精密电子有限公司，保留所有权利。
本说明书包含的信息可能随时修改，恕不另行通知。
最新的说明书电子文档可以从常州致新网站下载：2017年01月……………第3版(制造编号：2017-HV-L-003)公司声明本说明书所描述的可能并非仪器所有内容，常州市致新精密电子有限公司有权对本产品的性能、功能、内部结构、外观、附件、包装物等进行改进和提高而不作另行通知！由此引起的说明书与仪器不一致的困惑，可与我公司联系。
安全警告:仪器接地连接电源时，请确认电源插座含有接地线。
如未接地，则机壳上就有带静电或感应电的危险，可能会造成人身伤害！触电危险操作、测试与仪器维护时谨防触电，非专业人员请勿擅自打开机箱，专业人员如需更换保险丝或进行其它维护，务必先拔去电源插头，并在有人员陪同情况下进行。
即使已拔去电源插头，电容上电荷仍可能会有危险电压，应在放电后再行操作。
仪器前面板高压输出端子带有高压，请任何时候都不要用手触摸，避免触电。
请勿擅自对仪器内部电路及元件进行更换和调整电击损害任何在测试过程不正确取下或加上被测件会由于测试端的高压造成人身、财物的异常损害！！！任何时候都不要用手直接触摸测试端子。
输入电源请按本仪器规定的电源参数要求使用电源，不符合规格的电源输入可能损坏本仪器。
更换保险丝请使用相同规格。
电子仪器不可以在易燃易爆气体环境中使用，或者在含有腐蚀性气体或烟尘环境中使用，避免带来危险其它安全事项请不要向本仪器的测试端子施加任何电压源或电流源。
